10103综采工作面排水专项设计

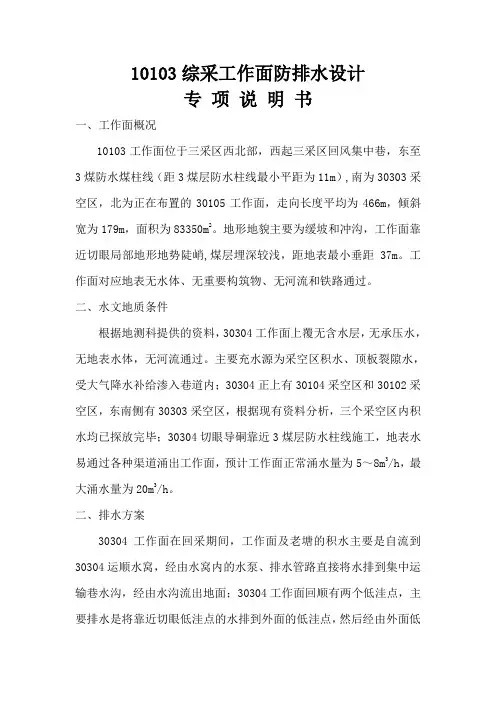

10103综采工作面防排水设计专项说明书一、工作面概况10103工作面位于三采区西北部，西起三采区回风集中巷，东至3煤防水煤柱线（距3煤层防水柱线最小平距为11m）,南为30303采空区，北为正在布置的30105工作面，走向长度平均为466m，倾斜宽为179m，面积为83350m2。
地形地貌主要为缓坡和冲沟，工作面靠近切眼局部地形地势陡峭,煤层埋深较浅，距地表最小垂距37m。
工作面对应地表无水体、无重要构筑物、无河流和铁路通过。
二、水文地质条件根据地测科提供的资料，30304工作面上覆无含水层，无承压水，无地表水体，无河流通过。
主要充水源为采空区积水、顶板裂隙水，受大气降水补给渗入巷道内；30304正上有30104采空区和30102采空区，东南侧有30303采空区，根据现有资料分析，三个采空区内积水均已探放完毕；30304切眼导硐靠近3煤层防水柱线施工，地表水易通过各种渠道涌出工作面，预计工作面正常涌水量为5～8m3/h，最大涌水量为20m3/h。
二、排水方案30304工作面在回采期间，工作面及老塘的积水主要是自流到30304运顺水窝，经由水窝内的水泵、排水管路直接将水排到集中运输巷水沟，经由水沟流出地面；30304工作面回顺有两个低洼点，主要排水是将靠近切眼低洼点的水排到外面的低洼点，然后经由外面低洼点的水泵、排水管路将水排到集中运输巷水沟，经由水沟流出地面。
排水措施：30304工作面回采时，必须在30304运顺低洼处设置一处临时水窝，在水窝内安装一台BQS50/120/37KW潜水泵即可满足排水要求，另备用相同型号水泵一台；要求备用水泵必须接好管路、电源，水窝必须做好煤水分离措施，防止潜水泵被煤泥敷死。
30304回顺的内侧的低洼点由于水量不大，只需要安装一台QBK20/50/7.5KW 潜水泵即可满足排水要求，另备用相同型号水泵一台；而外侧低洼点由于水量较大，需安装一台BQS50/120/37KW潜水泵另备用相同型号水泵一台；同样要求备用水泵必须接好管路、电源，水窝必须做好煤水分离措施，防止潜水泵被煤泥敷死。
111303工作面机电设计说明
二、111303工作面生产系统1、工作面运输系统111303工作面切眼：长度175米，采用SGZ1000/3000刮板输送机，功率1000KW，输送能力2500t/h。
机巷转载机：实际长度50米，SZZ1200/700刮板式转载机，速度V=1.82m/s，输送能力3000t/h。
机巷带式输送机：长度1840米，DSJ140/200/3×450皮带机，速度V=3.5m/s，输送能力2000t/h。
综上分析，最小运输环节设备能力为DSJ140/200/3×450皮带：2000t/h。
出煤系统：采煤机→工作面运输机→破碎机→转载机→机巷皮带机→→煤眼→下运皮带→主运皮带→主煤仓。
机巷设备打运系统：地面→-轨道石门→采区下部车场→轨道上山→轨道上山中部车场→机巷。
风巷设备及工作面设备打运系统：地面→轨道石门→采区下部车场→轨道上山→轨道上山上部车场→风巷→工作面。
2、供电系统（详情见供电系统图）A、2916工作面供电系统：采区6KV高压电源取自-650采区变电所Ⅰ段6#高压开关柜，单回路供电，电缆选用YJV22-120mm2-400M，经9煤轨道上山向2916机巷口配电点供电，再从该配电点移变引一路高压到2916机巷向里距切眼400米处的工作面配电点。
在-620皮带石门处有一台KBSGZY－630KVA(6/0.69)移变，负责2916工作面一路水泵专供供电，其6KV电源来自-650采区变电所Ⅱ段10#高压开关柜，电缆为UGSP一502-770M。
在2916机巷口处设一固定配电点，放置一台KBSGZY－630KVA(6/0.69)移变；在2916机巷口向里距切眼400米处设一个工作面配电点，放置一台KBSGZY-1000KVA（6/1.2）移变两台及各乳化泵站；工作面采煤机、上下运输机控制开关KBZ2-400（1140）组合开关放在机巷内专列上距切眼150M。
B、工作面瓦斯探头、工作面回风巷瓦斯探头、上隅角瓦斯控头与-650采区变电所6#高开和2916机风巷辅助供电的联锁开关进行瓦斯电联锁，工作面或回风巷瓦斯超限，必须保证6#高开和辅助供电线路的联锁开关可靠动作。
采掘工作面排水标准
采掘工作面排水系统标准一、回采工作面排水系统要求：（一）11-321回采工作面排水系统要求：1、正付巷各安装两趟6寸以上排水管路，三台水泵，一台工作，一台热备用，一台备用（备用泵放在排水点附近）。
2、必须使用排水专用供电。
3、工作面推上山时，排水管路紧跟工作面，随着工作面推进，每次缩1节管子，排水泵放在设备车上，但必须接通电源。
工作面推下山时，排水点设在离切巷最近的低凹处，但排水管路仍然紧跟工作面。
4、队组每班必须指定专人负责排水管路、排水设备的维护、检修，并填写专用台帐。
每次接班后要先对排水设备进行一次试运行，设备完好后方可组织生产，并将检查结果报调度室。
调度室要设专用台帐，并记录清楚。
5、机电科、地测科人员要将排水系统的检查做为日常检查的重点，保证供电系统、排水设备的完好。
二、掘进工作面排水系统要求：（一）10-310、10-316掘进工作面排水系统要求：1、正付两巷各安装两趟6寸以上排水管路，其中必须保证有一趟排水管路完好，并配备两台水泵，一台工作，一台备用（备用泵放在排水点附近）。
2、下山掘进工作面，探水时排水系统必须紧跟迎头，正常掘进期间排水点距迎头不得超过50米；上山掘进工作面，排水点设在距迎头最近的低凹处，工作面排水必须是一级排水，严禁二级排水。
3、队组要安排专人日常负责对排水系统的检查和维护，保证工作面排水系统完好，两台泵随时能开。
4、水泵开关放置地点要高于排水位置。
三、各水平排水系统要求：1、各水平（采区）水泵房工作、备用和检修水泵必须符合规程要求。
2、水仓空仓率时常保持50%以上。
3、各水仓必须建立健全水泵运行、检修台帐，并详细记录运行及检修内容。
地测科2009年9月25日采掘工作面排水系统标准白龙煤矿地测科2009年9月。
采面设计说明书.
中平能化集团梨园矿宁庄井二1—21090综采工作面设计说明书2011年05月10日宁庄井会审签字表宁庄井东一下山采区二1---21090综采工作面设计说明书梨园矿会审签字表宁庄井东一下山采区二1---21090综采工作面设计说明书目录第一章工作面概况及危险源分析 (5)第一节工作面概况 (5)第二节危险源分析、巷道布置及采、掘工艺 (10)第二章工作面各生产系统设计 (10)第一节采面运输系统设计 (10)第二节通风系统设计 (10)第三节供电系统设计 (12)第四节供水及综合防尘系统设计 (21)第五节排水系统设计 (21)第六节通讯系统设计 (21)第七节监测监控和人员定位系统设计 (22)第八节防灭火系统设计 (24)第三章水害防治专项设计 (24)第四章注意事项及主要安全技术措施 (25)第一部分巷道维修安全技术措施 (25)第二部分采煤安全技术措施 (33)设计依据 (52)第一章工作面概况及危险源分析第一节工作面概况一、采面概况二1—21090采面位于宁庄井东一下山采区，为宁庄井东一下山采区第一个综采工作面。
该采面东、北部尚未开发，南邻二1—21070采面、西部为东一下山采区三条下山，对应地面上无建筑物及水体，全部为农田；工作面回采对地面农田影响不大。
机、风巷设计方位690，切眼方位3360。
地面标高+346～+360m，煤层标高在-181～-223m左右。
二1--21090采面走向长960米，采长120米，储量51.2万吨。
二、煤层及顶底板情况：该采面内共有3个地质钻孔（403孔、612孔、n2孔），只有403孔为正常钻孔，另外两个为废孔无资料可查；根据403钻孔资料分析，该采面二1煤层平均厚度为3.5m，煤层倾角22°左右，采面设计方位基本上沿煤层等高线。
该采面机、风及切眼沿二1煤层顶板施工，二1煤层顶板为泥岩和沙质泥岩，二1煤层底板为砂质泥岩、细砂岩。
第二节危险源分析、巷道布置及采掘工艺一、危险源分析（一）瓦斯本矿井属于低瓦斯矿井，瓦斯相对涌出量1.67m3/t，绝对涌出量2.91m3/ min，没有高瓦斯和瓦斯异常区域施工过程中不需要进行瓦斯抽放工作。
井下排水情况说明
井下排水情况说明一、矿井涌水水源煤业有限公司井下水主要来自对03、2号煤层采空积水的排放。
放水钻孔布置在巷道底凹处，钻孔终孔直径75mm，封孔直径为89mm钢管。
采空区水源分析：附近关闭矿井和整合进来的煤矿由于开采历史长，同时开采上组03、2号煤层、采空区积水通过断层或裂隙导入我矿采空区，造成采空区水居高不下。
二、主要排水能力：矿井现在处于资源整合扩建建设阶段，没有形成中央水仓，对疏放出的采空水布置专门的临时水仓和水泵水管直接排到地面。
现对各个排水点位置、水泵型号、管路敷设简要说明如下：1、4#层轨道巷该排水点排放集中轨道巷的3个疏放水孔，该处设置2台DG155-30×7，160kw 离心泵，排水管径6寸，排至副斜井半坡通过阀门的开关汇入8寸管，排到地面。
2、集中二部皮带巷该巷集中布置2个疏放水孔，由水沟汇流至水仓，该水仓设置3台DG155-30×7，160kw离心泵，其中经常运行的2台通过6寸管由回风斜井排出地面，另1台在检修管路时通过6寸管、阀门控制，在副斜井半坡处汇入8寸管（轨道巷8寸管），排出地面。
3、副斜井底2台DG155-30×7，160kw离心泵，由8寸管直接排至地面4、2号层积水由2201工作面水泵2台DG155-30×7，160kw离心泵，经6寸管经副斜井排出地面。
5、副斜井半坡积水由DG155-30×7，160kw离心泵经4寸管直接排至地面三、矿井涌水量通过对矿井排水泵额定流量统计为635m³/h、15240m³/d，通过4月7号至8号的现场测量统计，矿井涌水量为100.95m³/h、2422.74m³/d。
由此可见，矿井排水能力是涌水能力的6倍，能满足排水要求。
造成矿井涌水量增大的原因：1、集中打钻放水、或疏通放水孔2、。
矿井工作面排水设计书-标准版
3203材料巷排水设计说明书一、设计概况3203工作面是XX煤业三采区接续面，开拓期间，正常涌水量10.9m3/h，最大涌水量20m3/h，3203材料巷长度1615米，运输巷1533米（不含拐弯切眼），因3203工作面为上山回采工作面，掘进期间如采用一次排出涌水，潜水泵无法满足要求。
原设计三采泄水巷为三采区泄水巷道，并设计有三采区排水泵房，因设计变更，现三采泄水巷为3203运输巷，原设计三采区排水泵房无法实现初步设计的一次排水。
因此，掘进和回采期间排水方式需采用水仓分段接力的形式排水。
根据排水泵选型设计，3203材料巷迎头分段排水至胶带大巷二段。
材料巷37#点处水仓标高+1136.7 m，胶带大巷二段标高+1247.7m，排水高度111m，第一段排水距离为920m。
为满足下一步3203材料巷和3203运输巷的掘进施工，现根据我矿现有排水卧泵型号及下一步巷道标高初步选型设计如下：二、3203材料巷第一段排水泵选型（一）基础参数：1、正常涌水量：10.9m3/h，最大涌水量：20m3/h 。
2、排水距离：总距离920米，由3203材料巷迎头分段排水至胶带大巷二段。
3、排水高度：111米。
（二）水泵的选型设计：1、正常涌水量时必须达到排水能力QB=1.2Q H =1.2*10.9=13.08m 3/h Q H ——正常涌水量2、最大涌水量时必须达到排水能力 QB max =1.2Q max =1.2×20=24m 3/h Q max ——最大涌水量3、水泵扬程估算 排水高度：H P =111米H X 吸水高度（m ），一般H X =5- 5.5m 取5m 。
ηg ——当巷道倾角＜20°时，管路效率取0.74 水泵扬程H g = （111+5）/0.74=156.8m 4、水泵型式、级数及总台数的确定根据计算所得的流量和扬程，查矿现有排水设备初步决定选用DA1-100×9型水泵，该泵的额定流量为54m 3/h ，额定扬程为158米，最大允许吸上真空高度H S 为7米，必需汽蚀余量r 为3米，效率η为71.5% ，电机功率45kw 。
