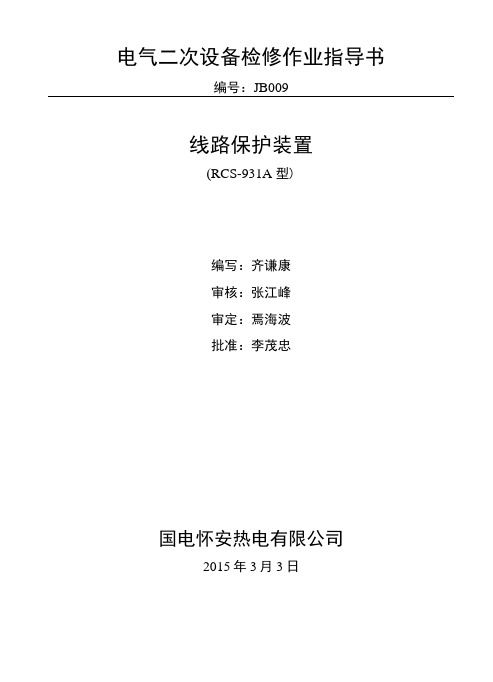

电气二次设备检修作业指导书编号：JB009线路保护装置(RCS-931A 型)编写：齐谦康审核：张江峰审定：焉海波批准：李茂忠国电怀安热电有限公司2015年3月3日1、作业准备 (1)2、风险分析/危害辨识 (1)3、人员组织分工 (2)4、备件和工具明细 (2)5、检修项冃、工艺流程及相关记录 (3)6、检修质量验收 (8)7、设备检修不符合项目处理单 (11)8、检修记录 (12)母线保护装置检修作业指导书1作业准备1.1目的1）保证快切保护装置检修符合检修工艺质量要求、文明先产管理要求。
2）为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
1.2范围木指导书适用于线路保护（RCS・931A）全部校验。
1.3 了解检修前该系统存在的缺陷情况。
1.4工作负责人（监护人）检查：人员已全部到岗，特种工上岗证齐全、有效。
1.5清点检修工具齐全，试验可靠。
准备好各类备件、材料。
1.6安全准备：将现场危险因索向全体人员交底。
办理工作栗，允许后方可开工。
1.7技术准备：工作人员根据该系统的资料及现场设备实际惜况，进行组内分工，技术交底。
人员组织分工、备件和工具明细5、检修项目、工艺流程及相关记录5.1修前准备5.1.1准备工作安排（W点）人员要求5.121工作负责人应是貝有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）牛产领导书面批准的人员。
5.1.2.2专责监护人应是具有相关工作经验，熟悉设备情况和《电业安全工作规程》的人员。
5.1.2.3现场工作人员的身体状况、梢神状态良好。
所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格5.1.2.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。
5.1.2.5新参加电气工作的人员、实习人员和临时参加劳动的人员（管理人员、临时工等），应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
过电压及远跳就地判别保护全部检验作业指导书
过电压及远跳就地判别保护全部检验作业指导书12020年4月19日编号:Q/×××变电站线RCS-925过电压及远跳保护全部校验作业指导书(试行)作业日期年月日至年月日华北电网有限公司前言为进一步加强京津唐电网继电保护校验工作的规范性、标准化,强化继电保护现场安全管理,决定编制本作业指导书。
经过作业指导书,把继电保护现场工作做实、做细并进行优化,使现场工作可控、在控,以减少现场工作发生失误的概率,从而有力地保证电网的稳定运行。
此次编写工作,由华北电力调度局统一组织,由华北电力科学研究院及京津唐电网各供电单位参加。
在编写格式和规则上以<电力企业标准编制规则>(DL/T800- )为基础,并参照国家电网公司下发的标准化作业指导书(范本)。
本作业指导书的附录A、附录B及附录C、分别为保护装置的主要技术参数、试验报告及现场工作安全技术措施,是本作业指导书不可分割的部分,具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出,由京津唐电网继电保护作业指导书编写工作组负责编写。
本作业指导书由华北电力调度局负责解释。
本作业指导书起草人:马迎新、任建伟、刘巍。
本作业指导书审核人:甘景福。
本作业指导书自发布之日起执行。
1 2020年4月19日2 2020年4月19日1范围1．1本作业指导书适用于RCS-925保护装置的检验作业。
1．2作业目的是对RCS-925保护装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文,经过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 <国家电网公司电业安全工作规程>2．2 GB 7261- <继电器及继电保护装置基本试验方法>2．3 GB 14285-93<继电保护和安全自动装置技术规程>2．4 GB/T 15145- <微机线路保护装置通用技术条件>2．5 DL 478- <静态继电保护及安全自动装置通用技术条件>2．6 DL/T 559-94 220--500kV<电网继电保护装置运行整定规程>2．7 DL/T 624-1997<继电保护微机型试验装置技术条件>3修前准备3 2020年4月19日。
500kV断路器保护及T区保护讲解
断路器三相不一致保护
• 断路器三相不一致保护 • 当不一致保护投入，任一相TWJ 动作, 且无 电流时, 确认为该相开关在跳闸位置, 当任 一相在跳闸位置而三相不全在跳闸位置， 则确认为不一致。不一致可经零序电流或 负序电流开放，由软件控制字控制其投退。 经可整定的动作时间满足不一致动作条件 时，出口跳开本断路器。
T区保护工作环境
• 正常工作温度：0～40℃ • 极限工作温度：-10～50℃ • 直流电源：220V，110V 允许偏差: +15％， -20％ • 交流电流：5A，1A （额定电流In） • 频 率：50Hz/60Hz • 过载能力： 2倍额定电流，连续工作 • 10倍额定电流，允许10S • 40倍额定电流，允许1S
起动元件
• 装置总起动元件与保护起动元件一样，均 为电流变化量起动、零序过流元件起动、 位置不对应及外部跳闸起动四种。
断路器失灵保护
• 1）故障相失灵 按相对应的线路保护跳闸接点和失灵过流 高定值都动作后，先经“失灵跳本开关时间”延时发三相 跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相 邻断路器。 • 2）非故障相失灵 由三相跳闸输入接点保持失灵过流高定 值动作元件，并且失灵过流低定值动作元件连续动作，此 时输出的动作逻辑先经“失灵跳本开关时间”延时发三相 跳闸命令跳本断路器，再经“失灵动作时间”延时跳开相 邻断路器。 • 3）发、变三跳起动失灵 由发、变三跳起动的失灵保护可 分别经低功率因素、负序过流和零序过流三个辅助判据开 放。三个辅助判据均可由整定控制字投退。输出的动作逻 辑先经“失灵跳本开关时间”延时发三相跳闸命令跳本断 路器，再经“失灵动作时间”延时跳开相邻断路器。
500kV断路器保护
• • • • • • • • • • • 工作环境要求 正常工作温度：0～40℃ 极限工作温度：-10～50℃ 直流电源：220V，110V 允许偏差: +15％，-20％ 交流电压：100 /3V（额定电压Un） 交流电流：5A，1A （额定电流In） 频 率：50Hz/60Hz 过载能力：电流回路： 2 倍额定电流，连续工作 10 倍额定电流，允许10S 40 倍额定电流，允许1S 电压回路：1.5 倍额定电压，连续工作
500kV母线保护装置检修作业指导书(初审)
Q/HNNZD 糯扎渡电厂企业标准Q/HNNZD-JXXXXX-2012 500kV母线保护装置检修作业指导书2013-XX-XX 发布 2013-XX-XX 实施糯扎渡电厂发布前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 职责 (1)5 设备规范 (2)6 检修项目及技术指标 (2)7 检修前准备 (2)8 检修工艺及质量标准 (8)9 检修后质量验收和试运行 (16)10 检修总结报告 (17)附录 (18)本标准根据DL/T 485－1999《电力企业标准体系表编制导则》、DL/T 600－2001《电力行业标准编写基本规定》、DL/T 800－2001《电力企业标准编制规则》要求，结合华能糯扎渡水电厂实际情况编写。
本标准自发布之日起实施。
本标准起草单位：糯扎渡水电厂运维部本标准主要起草人：张军辉本标准主要审定人：本标准批准人：本标准由糯扎渡电厂运维部归口管理并负责解释。
本标准文件的版本及修改状态：A/0500kV母线保护装置检修作业指导书1范围本标准规定了糯扎渡水电厂500kV母线保护的定期检修内容。
本标准适用于本厂500kV母线保护的定期检修。
本标准与本厂的实际母线保护配置及二次回路相符合，并与相应的装置模块进行整合，细化到端子、压板，形成了可在检修工作中直接使用的作业指导书。
本标准提供的检验方法为推荐方法，非唯一方法。
继保工作人员可根据本标准使用情况提出合理化建议并进行修改。
现场出现本标准未涉及的回路、装置时，可采用与典型回路、装置进行类比的方法确定作业方法。
可结合实际工作增加检修项目，当新增项目涉及其他专业时（如：五防联锁回路、监控系统等），应遵守相关专业的规定，统筹考虑作业风险，做好危险点分析。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
供电段断路器检修作业指导书
供电段断路器检修作业指导书1.适用范围本作业指导书适用于供电段管内10kV跌落式熔断器、10kV户外式真空断路器、10kV负荷隔离开关、10kV户外高压SF6全封闭组合电器（GIS）及10kV户外隔离开关的检修和作业过程中关键问题的处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.开关电器检修作业指导书4.1.检修准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具、材料、防护用品准备序号名称型号单位数量备注1 接地线组 22 验电器支 13 绝缘手套双 24 绝缘操作杆副 25 登高板副 26 机械打孔机台 17 铝合金梯把 18 安全标志牌块 49 警示带盘 210 臂章（袖标）个 4 公用工具11 内六角套 1 公用工具12 扭力扳手套 1 公用工具13 套筒套 1 公用工具14 克丝钳把 2 公用工具15 活动扳手把 216 智能型兆欧表只 117 双臂电桥只18 万用表只 119 手摇式接地电阻测试仪只 120 对讲机个 321 毛巾张 322 面纱Kg 123 黄油Kg 124 油漆刷把 225 油漆Kg 1注：所需工器具的型号及数量根据需要确定4.1.3.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
RCS-922A短引线保护运行规程、操作细则编写指导原则
RCS-922A短引线保护运行规程、操作细则编写：黄国邱智强型号：RCS-922A 南京南瑞继电保护有限公司1. 保护概述1.1 应用范围及保护配置RCS-922A 主要用作结线方式下的短引线保护，也可兼用作线路的充电保护。
短引线保护采用电流比率差动方式；线路充电保护由两段和电流过流保护构成。
保护的出口正电源由线路隔离刀闸的辅助接点(或屏上压板)与装置的起动元件共同开放，使保护的安全性得以提高。
1.2 保护原理简介1.2.1 装置总起动元件起动元件的主体以反应相间工频变化量的过流继电器实现，同时又配以反应全电流的零序过流继电器互相补充。
1.2.1.1 电流变化量起动分别分相测量两组TA 和电流的工频变化量幅值，由最大相电流突变量幅值得到电流突变量起动元件的判距：∆IΦΦMAX > 1.25∆I T+ ∆I ZD∆ IΦΦMAX = MAX{|△(Iφ1+ Iφ2)|} 为两组TA 和电流相间电流的半波积分的最大值；∆I ZD为可整定的固定门坎；∆ I T为浮动门坎，随着变化量的变化而自动调整，取1.25 倍可保证门坎始终略高于不平衡输出。
该元件动作并展宽７秒，去开放出口继电器正电源。
1.2.1.2 零序过流起动元件测量两组TA 和电流幅值，每侧零序电流均由A、B、C 三相电流相加自产得出。
当此电流大于零序电流起动定值时，零序电流起动元件动作并展宽７秒，去开放出口继电器正电源。
1.2.1.3 和电流起动元件为对应二个断路器TA 的电流，按A、B、C 三相构成。
分别分相测量两组TA 和电流幅值，当最大相和电流大于充电保护电流定值，且充电保护投入（硬压板及相应各段软压板投入），和电流起动元件动作并展宽7 秒，去开放出口继电器正电源。
1.2.2保护起动元件保护起动元件与总起动元件一样。
1.2.3 短引线差动保护短引线保护由比率差动保护构成。
当线路刀闸辅助接点（线路刀闸打开时，接点闭合）闭合或屏上保护投入压板投入，并且整定值中差动保护投入控制字为“1”时比率差动保护投入。
断路器检测作业指导书
断路器作业指导书1 适用范围本作业指导书适用于750kV及以下断路器的试验项目，规定了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
《电气装置安装工程电气设备交接试验标准》GB 50150－2016 《电力设备预防性试验规程》DL/T 596-1996《现场绝缘试验实施导则第 1 部分:绝缘电阻、吸收比和极化指数试验》DL/T 474.1-2006《现场绝缘试验实施导则第3部分介质损耗因数tan S试验》DL/T 474.3-2006 《现场绝缘试验实施导则第4部分:交流耐压试验》DL/T 474.4-2006 《气体绝缘金属封闭开关设备现场交接试验规程》DL/T 618-20113 检测项目3.1 断路器常规试验包括以下试验项目（1）测量绝缘电阻；（2）测量每相导电回路的电阻；（3）交流耐压试验；（4）断路器均压电容器的试验；（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；（6）测量断路器的分、合闸速度；（7）测量断路器合闸电阻的投入时间及电阻值；（8）测量断路器分、合闸线圈绝缘电阻及直流电阻；（9）断路器操动机构的试验；（10）测量断路器内SR气体的含水量；（11）密封性试验；（12）气体密度继电器、压力表和压力动作阀的检查。
3.2 试验程序3.2.1 应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 福建大唐国际宁德发电有限责任公司企业标准 Q/CDT 106 0020—2014
500kV断路器保护 检修作业指导书
作业项目： 5042断路器保护 作业日期： 批 准： 审 核： 编 制：
2013-12-01发布 2014-01-01实施 福建大唐国际宁德发电有限责任公司 发布
Q/CDT 2
1. 适用范围 ................................................................................................................................... 3 2. 本指导书涉及的资料和图纸 ..................................................................................................... 3 3．安全措施...................................................................................................................................... 3 4．备品备件清单 .............................................................................................................................. 4 5．现场准备及工具 .......................................................................................................................... 4 6．检修工序及质量标准................................................................................................................... 7 6.1 5042断路器保护装置 ............................................................................................................ 7 7．设备检修不项目处理单 ............................................................................................................. 15 8．完工报告.................................................................................................................................... 16 9．质量签证单 ................................................................................................................................ 18 附件A．试验仪器仪表清单 ........................................................................................................... 19 附件B．保护装置校验流程图 ....................................................................................................... 20 附件C．安全措施 .......................................................................................................................... 21 附件D．回路绝缘检查与CT直阻检查 ........................................................................................ 23 附件.E 5042断路器操作箱校验 ................................................................................................... 25 3
1. 适用范围 本指导书适用于福建大唐国际宁德发电有限责任公司500kV断路器、短引线保护装置检修工作。
2. 本指导书涉及的资料和图纸 下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。 Q／GDW267-2009 继电保护和电网安全自动装置现场工作保安规定 GB/T 7261-2008 继电保护和安全自动装置基本试验方法 GB 14285-2006 继电保护和安全自动装置技术规程 DL/T 995-2006 继电保护和电网安全自动装置检验规程 DL/T 624-2010 继电保护微机型试验装置技术条件 DL/T 478-2013 继电保护和安全自动装置通用技术条件 国家电网生技[2005] 400号 国家电网公司十八项电网重大反事故措施（试行） 国家电网公司文件国家电网生〔2012〕352号关于印发《国家电网公司十八项电网重大反事故措施》(修订版) 500kV第三串二次接线图30-F501101S-D0712 500kV断路器保护原理图30-F501101S-X0103 500kV断路器保护原理图30-F501102S-X0101
3．安全措施
√ 序号 内容 1 按工作票检查一次设备运行情况和措施；检查运行人员所作安全措施是否、足够；明确作业任务和清楚工作范围 2 进入工作现场，必须穿戴和使用劳动保护用品
3 工作票签发后工作开始前，工作负责人必须向工作成员详细说明工作内容、工作范围、相邻带电设备、危险点等情况
4 按《安全措施票》做好二次安全措施，恢复时履行同样的手续。工作时应认真核对回路接线，严禁将交、直流回路短路、接地。
5 使用仪表应选择档位及量程，防止损坏仪表或因误用低内阻档测量直流回路造成直流接地、短路和误跳运行设备
6 保护传动时应相互协调并由专人指挥，防止因配合不当造成设备损坏和人员受伤 4
4．备品备件清单 √ 序号 名称 规格 单位 数量 备注 1 断路器保护重合闸装置 RCS-921A 个 1 D4 2 4n操作继电器装置 CZX-22R 个 1 D3 3 按钮 LA42P-10G 个 1 4 4FA按钮 LA42P-20G 个 1 5 LP连接片 XH17-27/Z 个 1 6 3K电源开关 S252S-B02-DC 个 1 7 4K1,4K2电源开关 S252S-B04-DC 个 1 8 3ZKK1电源开关 S253S-B02（H11） 个 1 9 3ZKK2电源开关 S251S-B02（H11） 个 1 10 3QK重合闸方式开关 LW21-16/9.5554.2 个 1 11 试验端子 URTK/S 个 10 12 其他端子 UDK4 个 10 13 14 15 16 17 5．现场准备及工具
5.1 工器具
√ 序号 名称 规格/编号 单位 数量 备注 1 十字改锥 套 1 2 一字改锥 套 1 3 尖嘴钳 个 1 4 万用表 Fluke 17B型 个 1 5 验电笔 个 1 6 毛刷 个 3 7 手电筒 个 2
8 继电保护试验仪及其附带设备 昂立A660 套 1 9 电源插座 个 1 10 测试线包 个 1 11 摇表 MEGGER BMM800型 个 1 12 单桥 QJ23型 个 1 13 专用压线钳 套 1 14 扳手 套 1 5
√ 序号 名称 规格/编号 单位 数量 备注 15 电烙铁 个 1
5.2 材料 √ 序号 名称 规格 单位 数量 备注 1 绝缘胶布 卷 1 2 中性记号笔（红、蓝、黑色） 支 各1 3 毛刷 1.5＂ 把 2 4 破布 公斤 1 5 导线 根 20 6 插针、线夹 个 各10
5.3 工作准备
√ 序号 内容 标准 责任人签字 备注
1 检修工作前做好检修摸底工作，根据本次检验的项目，全体工作人员应认真学习作业指导书，熟悉作业内容、进度要求、作业标准、安全注意事项
摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷；所需材料齐全完备；要求所有工作人员都明确本次检验工作的作业内容、进度要求、作业标准及安全注意事项
工作负责人：
2 开工前一天，准备好所需仪器仪表、工器具、最新整定单、相关材料、备品备件、相关图纸、上一次试验报告、本次需要改进的项目及相关技术资料 仪器仪表、工器具、备品备件应试验，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况
3 根据现场工作时间和工作内容落实工作票 工作票应填写，并按《国家电网公司电力安全工作规程》相关全部执行
5.4 危险点分析 √ 序号 内 容 1 走错间隔工作，误动运行设备或造成工作人员触电 2 现场安全技术措施及图纸如有错误，可能造成做安全技术措施时误跳运行
