基于数学模型的故障诊断方法
车辆控制系统中的故障诊断模型设计与评估
车辆控制系统中的故障诊断模型设计与评估近年来，随着汽车工业的飞速发展，车辆控制系统的重要性日益凸显。
车辆控制系统主要负责监测、诊断和修复车辆故障，以提高车辆的安全性、可靠性和性能。
在这篇文章中，我们将探讨车辆控制系统中的故障诊断模型的设计与评估方法。
一、故障诊断模型的设计1. 故障识别与定位：故障诊断模型设计的第一步是故障的识别与定位。
通过传感器和监测器获取车辆各个部件的状态信息，并与预设的故障模式进行比对，可以判断出是否存在故障以及出现故障的位置。
常用的方法包括基于规则的诊断和基于模型的诊断。
基于规则的诊断方法通过制定一系列故障规则来检测和判断故障。
这些规则基于经验和专家知识，准确率较高，但需要耗费大量的时间和资源来建立和维护规则库。
基于模型的诊断方法利用系统的数学模型来进行故障诊断。
首先，需要建立车辆的数学模型，包括各个部件的物理和动力学特性。
然后，利用该模型进行故障检测和定位。
这种方法可以自动进行故障诊断，但需要足够准确的数学模型。
2. 故障诊断决策：故障诊断模型设计的第二步是故障诊断决策，即在诊断出故障之后，确定下一步的处理措施。
常见的决策方法包括基于经验的决策和基于模型的决策。
基于经验的决策方法依赖于维修人员的经验和知识，根据诊断结果推断出最可能的故障原因，并采取相应的处理措施。
这种方法简单直观，但依赖于维修人员的经验水平，可能存在误判的情况。
基于模型的决策方法利用车辆的数学模型进行决策。
通过对故障的分析和模拟，可以预测可能的故障原因和后果，并选择相应的修复方案。
这种方法可以提高准确性，但需要足够准确的数学模型。
二、故障诊断模型的评估故障诊断模型的评估是保证模型准确性和可靠性的重要步骤。
以下是几种常见的评估方法：1. 数据集划分：首先需要准备一组真实的车辆故障数据集。
然后，将数据集划分为训练集和测试集。
训练集用于建立故障诊断模型，而测试集用于评估模型的性能。
2. 性能指标：评估故障诊断模型时，需要定义适当的性能指标。
化工过程中的异常检测与故障诊断方法研究
化工过程中的异常检测与故障诊断方法研究引言：化工过程中的异常检测与故障诊断是保证化工行业安全运行和生产高效的重要一环。
化工过程中可能存在的异常包括设备故障、操作失误、原料质量问题等，这些异常会导致生产效率下降、设备损坏甚至事故发生。
因此，通过研究和应用合适的异常检测与故障诊断方法，可以及早发现和解决问题，提升化工过程的安全性和可靠性。
一、异常检测方法的研究1. 传统统计方法传统的统计方法，如均方差统计、协方差统计等，常用于异常检测。
这些方法通过建立化工过程的数学模型，利用统计学原理进行异常检测。
然而，传统统计方法对于复杂的非线性系统往往效果不佳，且对于特定过程的适应性较差。
2. 基于信号处理的方法基于信号处理的方法在异常检测中得到了广泛应用。
这些方法通过对信号进行滤波、降噪和频谱分析等操作，提取出存在异常的信息。
常用的信号处理方法包括小波变换、快速傅里叶变换等。
这些方法可以有效地从复杂的化工过程信号中提取出异常信息，提高异常检测的准确性。
3. 机器学习方法近年来，机器学习方法在异常检测中的应用越来越广泛。
机器学习方法可以通过对历史数据的学习，建立模型来检测异常。
常用的机器学习方法包括支持向量机、神经网络、决策树等。
这些方法能够处理复杂的非线性关系，适应不同的化工过程，并且具有较高的准确性和鲁棒性。
二、故障诊断方法的研究1. 基于规则的故障诊断方法基于规则的故障诊断方法是最早应用于化工过程的故障诊断技术之一。
这种方法通过建立事先定义的规则集，当系统出现特定的异常时，根据规则集进行判断和诊断。
这种方法的优点是简单易懂，但由于规则的设计较为困难，对复杂系统的适应性较差。
2. 基于知识库的故障诊断方法基于知识库的故障诊断方法将专家的经验知识抽象成为一个知识库，当系统出现异常时，通过匹配知识库中的异常模式进行诊断。
这种方法可以利用专家知识辅助故障诊断，但对于复杂系统来说，知识库的构建和维护是一个挑战。
3. 基于模型的故障诊断方法基于模型的故障诊断方法是当前较为先进和主流的方法之一。

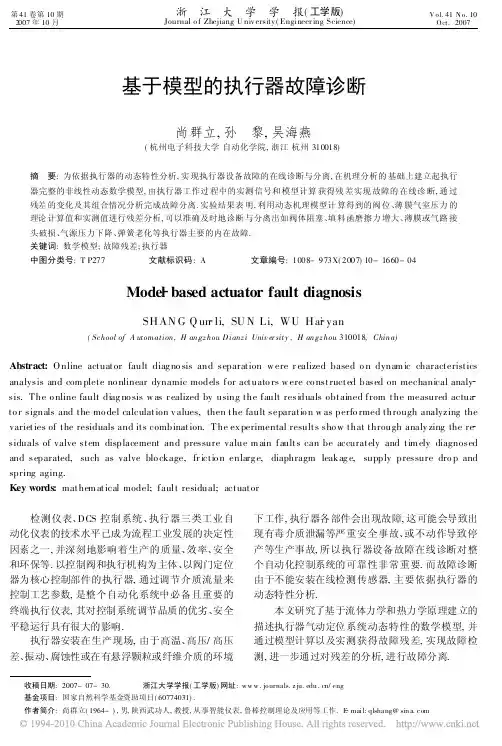

基于模型的执行器故障诊断
弹簧老化: 弹簧材料性能老化刚度变化、过度形 变不能恢复原位、多弹簧位置错位或倒置、个别弹簧 断裂等.
16 62
浙 江 大 学 学 报( 工学版)
第 41 卷
定位器部件故障: 涉及电气转换部件故障如压电
本文研究了基于流体力学和热力学原理建立的 描述执行器气动定位系统动态特性的数学模型, 并 通过模型计算以及实测获得故障残差, 实现故障检 测, 进一步通过对残差的分析, 进行故障分离.
收稿日期: 2007- 07- 30.
浙江大学学报( 工学版) 网址: w w w . journals. z ju. edu . cn/ eng
M F2R 16B 多弹簧气动薄膜执行机构以及西门子公 司生产的 SIP ART P S2 智能电气阀门定位器( 经改 造在开环状态下工作, 仅相当于电气转换器) 进行实 验, 模型计算参数如表 2 所示. 表 2 中的压力均为绝 对压力, 参数 V 0 是根据开始阶段的等容充气的模 型计算得到, 参数 F 可以根据在弹簧范围内推杆的 动态平衡状态计算得到, S0 、k 是通过粒子群算法辨 识[ 5 ] 得到, 其他参数是由设备和环境工艺数据计算 得到.
qm=
1 RT
p2A
dx dt
+
V2
dp2 dt
.
( 3)
式中: x 为推杆位移, A 为膜片有效面积, V 0 为薄膜
气室初始体积, V 2 为薄膜气室体积, T 为管道热力 学温度, R 为气体常数.
1. 3 执行机构
根据牛顿第二定律, 可建立起执行机构的动力
学方程为
故障诊断中的模型预测控制技术研究
故障诊断中的模型预测控制技术研究故障诊断是现代工业制造中不可或缺的一环，因为任何设备在工作中都可能发生故障。
故障诊断需要通过一系列的技术手段，来判断设备是否出现了故障，并定位故障产生的原因。
其中，模型预测控制技术是一种较新的方法，逐渐被应用于故障诊断中。
它是一种基于数学模型和预测控制理论的方法，可以利用过去的数据进行预测，并作出有效的控制决策。
一、模型预测控制技术的原理模型预测控制技术的基本原理是将所需控制系统的数学模型建立起来，通过预测控制算法对现场数据进行处理，并根据模型预测结果计算出所需控制的参数，从而实现对故障设备的诊断和控制。
在故障诊断中，模型预测控制技术可以分为两个阶段：建立模型和预测控制。
建立模型阶段主要是通过对设备进行故障数据采集，利用现有的数学模型进行处理得出所需要的特征信息，然后建立出与当前设备状态相对应的数据模型。
预测控制阶段则是根据预设的故障特征，对实时的故障数据进行处理分析，利用模型预测算法预测未来可能发生的故障，并计算出所需控制的参数。
这样就可以通过控制参数来有效的进行故障诊断和控制。
二、模型预测控制技术在故障诊断中的应用1、故障检测模型预测控制技术可以根据设备的历史数据建立出系统的模型，并对未知的故障进行检测。
对于可预测的故障，模型可以根据历史数据进行预测和警报。
此外，在故障检测方面，模型预测控制技术可以帮助发现可能存在的故障源，从而减少系统停机的时间，并对设备进行维修。
2、故障定位和诊断在故障定位和诊断方面，模型预测控制技术可以通过对故障特征的分析，推测出故障位置和原因，并进一步进行参数控制和优化，从而消除故障的发生。
此外，模型预测控制技术还可以通过搜寻数据，找到故障发生的时刻和发生的原因。
3、故障预测模型预测控制技术可以建立出故障预测模型，并利用实时的数据预测设备即将发生的故障。
同时，预测结果还可以提供给维护人员针对性的维护方案，以预防故障的发生。
4、故障修复在故障修复方面，模型预测控制技术可以在故障发生后利用建立好的模型分析故障并制定解决方案。
基于机理模型和数据驱动的偏航系统故障诊断方法
基于机理模型和数据驱动的偏航系统故障诊断方法篇1：嘿，朋友们！今天咱们来聊聊偏航系统故障诊断这事儿。
这偏航系统就像是一艘船的舵手，要是出了故障，那可就像船在大海里没了方向，到处乱撞呢。
先说说基于机理模型的故障诊断方法吧。
这就好比是一个侦探，按照犯罪心理学（机理模型）去推理罪犯（故障）。
比如说，根据偏航系统的正常工作原理，各个部件之间就像一群配合默契的小伙伴，它们有着固定的互动模式。
一旦某个部件开始调皮捣蛋，像个不听话的小恶魔，打乱了这种模式，机理模型就能嗅出异常的味道，就像侦探闻到了犯罪现场不寻常的气息。
再看数据驱动的故障诊断方法。
这简直就是一个数据的大聚会，把各种各样的数据都召集起来。
这些数据就像一群叽叽喳喳的小鸟，每个都带着自己的小秘密。
通过分析这些小鸟的数据特征，就能发现偏航系统里隐藏的故障这个大怪兽。
比如说，正常的数据可能像一群整齐排列的小绵羊，一旦出现故障数据，就像混入了几只调皮的小猴子，很容易就被识别出来。
有时候，机理模型和数据驱动就像一对欢喜冤家。
机理模型觉得自己是个老学究，按照理论就能搞定一切，而数据驱动就像个时尚的年轻人，凭借大量的数据就能发现真相。
但其实啊，它们俩合作起来，那简直就是超级英雄组合。
机理模型提供大框架，像一座坚固的城堡，数据驱动在城堡里填充细节，像城堡里精美的装饰。
当我们诊断偏航系统故障时，这两种方法就像两个超级敏锐的鼻子。
机理模型的鼻子擅长嗅出那种符合原理的异常，而数据驱动的鼻子则能捕捉到数据里的蛛丝马迹。
就好像一个能闻出食物变质是因为化学变化，一个能闻出是因为混入了奇怪的小虫子。
而且啊，这偏航系统故障就像一个狡猾的小偷，总是躲在阴暗的角落里。
但是有了这两个强大的诊断方法，就像在每个角落都安装了摄像头，不管小偷怎么躲，都逃不过它们的法眼。
想象一下，偏航系统正常工作的时候，就像一个和谐的交响乐团，每个部件都在准确地演奏自己的音符。
一旦有故障，就像乐团里突然有人乱弹琴，而我们的故障诊断方法就是那个严厉的指挥，能马上找出是谁在捣乱。
液压系统故障诊断方法综述
液压系统故障诊断方法综述摘要：在机械的动力系统中，大部分使用的都是液压传动系统，因此，液压系统的运转情况决定着整个机械系统运转健康与否，也是企业保持竞争力的重要条件。
在实际的机械维护中，由于环境的不同以及技术上的限制，往往不能及时发现机械出现的问题和隐患。
关键词：液压系统；故障；诊断一、基于人的主观诊断法基于人的主观诊断法主要是依靠简单的诊断仪器,凭借领域专家的实践经验,判断故障的部位和原因,并提出相应的排除方法。
这种方法又被称为简易诊断方法,它是设备维修部门普遍采用的方法,可以通过看、听、摸、闻、阅、问等方式,简单定性地判断液压系统工作的实际状况是否出现异常。
基于人的主观诊断法主要包括系统分析法、参数测量法、方框图分析法、鱼刺图分析法等。
其中,系统分析法是从液压系统的角度出发,根据液压系统的故障现象,以系统原理图作为指示,通过分析故障现象,确定故障所属回路,再确定发生故障的部件和元件,使故障分析和检查工作范围逐步缩小,以达到快速诊断及时排除故障的目的;参数测量法是通过检测液压系统的主要工作参数量,找出系统中工作参数值与设备正常工况值不符合的液压元件,从而判断故障的所在;方框图分析法是根据故障现象,罗列出可能发生这种故障的所有原因,然后根据现场实际工况,逐步找出故障原因;鱼刺图分析法是一种因果关系分析法,根据液压设备出现的故障进行分析,找出故障的主要因素,这种方法既能较快地找出故障主次原因,又能积累排除故障的经验。
二、基于信号分析的故障诊断方法2.1基于油样分析的方法液压系统中的污染物带有大量反映系统内部状态的信息。
因此,通过对油液中污染物成分鉴别和含量测定,可以了解液压系统油液的污染状况以及元件的工作状况,为液压系统的故障诊断和维护提供依据。
目前常用的油样分析技术和方法有以下两种。
（1）基于油液颗粒污染度的检测技术显微镜检测技术:采用光学显微镜测定油液中污染颗粒的尺寸分布和浓度。
自动颗粒计数器:该项技术利用光学自动颗粒计数器将油液中悬浮的固体颗粒进行计数,间接测量油液的污染度。
基于数据驱动的故障诊断方法PPT课件
数 源于当前采样的在线数据和系统存储的大
据 量历史离线数据。所以，明确离线、在线
故 的区别和对于数据的要求，是实现数据利
障 用的第一步。
诊
基于数据驱动的故障诊断方法可作为
断 基于机理模型方法的重要补充，目前采用
方 的分布式控制系统（DCS）可以提供一个
法 用于全局管理监控的平台，用高质量的过
程数据进行过程优化和监控。
S变换
小波变换
.
希尔伯特-黄变换 （HHT）
14
基于定量知识
.
15
基于知识的故障诊 断方法不需要定量 的数学模型，利用 人工智能技术，即 通过教计算机如何 学习、推理和决策 等实现故障诊断。
支持向量机
人工神经网络
.
模糊逻辑
16
谢谢！
.
17
从首以先通上过可一以个看非出线，性P映C射A函本
质数上Φ将是历对史历数史据数映据射集到特所征构 成空的间F输的入数据空空间间作中线；性然变而对换， 使数F数 通中的据据过数分预它特据类选只征集。的对的运K核用服提PC函PA从取C数的A高效代技关斯果替键术分明映在进于射行布显，， 但函在数多Φ作数用情时况，下要数进据行内集积具 有运任算意，不分用布必的须特找点到，Φ特，将别 是PC在A方非法线扩性展结到构基和于不神经能网用 线P络 据 线C性性具的AP方有分非CA非线法类神线性显的经性P得情网C的A络力况，情比不下在况传从，某下统心些传，PC数非。统A
PLS方法通过最大化X和Y之间 的协方差来确定装载向量，这样 找出的的装载向量能够准确地表 现不同故障差异，利于进行分类。
不足之处：是装载向量只反映 了X变化最大的几个方向，当这 些方向不足以包含区分故障所需 要的足够信息时，PCA就不能起 到故障分类的作用。
基于MATlab异步电机故障诊断仿真分析
基于MATlab异步电机故障诊断仿真分析异步电机是工业中常用的一种电机，其故障诊断对于提高设备可靠性和延长使用寿命非常重要。
MATLAB是一种功能强大的数学计算软件，可以用于电机故障仿真分析。
本文将基于MATLAB对异步电机的故障诊断进行仿真分析。
首先，我们需要建立一个异步电机的数学模型。
异步电机的数学模型可以用于对电机进行仿真和分析。
在MATLAB中，我们可以使用方程组来表示电机的动态行为，包括转子转速、转矩输出和电流等。
通过建立数学模型，我们可以为不同故障情况下的电机建立仿真模型。
接下来，我们需要考虑不同的电机故障情况。
常见的异步电机故障包括定子绕组故障、转子故障和轴承故障等。
针对不同的故障情况，我们需要修改之前建立的电机数学模型，并进行相应的仿真分析。
例如，对于定子绕组故障，我们可以通过增加定子绕组的电阻和电感等参数来模拟故障情况，并分析电机转速和电流的变化。
在进行仿真分析时，我们可以使用MATLAB的仿真工具箱来进行参数调整和数据分析。
例如，我们可以调整电机的工作条件，如负载、电压和频率等，观察不同故障情况下电机的响应。
同时，我们可以通过添加噪声和干扰来模拟实际工况下的情况，测试故障诊断算法的鲁棒性和准确性。
最后，我们需要对仿真结果进行分析和评估。
通过对电机的转速、电流和振动等参数进行分析，我们可以判断电机是否存在故障，并确定故障的类型和程度。
我们可以基于实验数据和经验知识，开发故障诊断算法来自动识别和判断电机故障。
通过对仿真结果的评估和比较，我们可以进一步优化算法，并提高故障诊断的准确性和可靠性。
综上所述，基于MATLAB的异步电机故障诊断仿真分析可以帮助我们理解电机的动态行为和故障机制，并优化故障诊断算法。
通过建立电机数学模型、模拟不同故障情况并进行仿真分析，我们可以准确、快速地诊断电机故障，提高设备可靠性和工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文结合了变工况数学模型的故障诊断方法，着重阐述了燃气轮机热力模型的重要意义和建立过程。
通过建立适合基于热力参数故障诊断的标准模型和故障模型,可以为诊断系统的开发提供重要的理论依据。
基于数学模型的方法需要建立被诊断对象的数学模型。
它利用检测信号或估计出系统的物理参数,或在噪声背景下重构系统的状态,通过参数变化和故障间的联系,对状态估计残差序列的检验和识别等技术对故障进行预报、定位、定量和定因。
因此,它又可以分为参数估计法和状态估计法两种。
1、参数估计法
参数估计法根据模型参数及相应的物理参数的变化来检测和分离故障。
当参数有显著变化时,可利用已有的多种参数估计方法,根据参数变化的统计性特性来检测故障的发生。
这种方法不需计算残差序列,且较利于故障的分离,因此可以和一些状态估计法相结合对非线性系统进行诊断,以得到更好的故障诊断效果。
2、状态估计法
状态估计法是当系统可观和部分可观时,重构被控过程的状态,将估计值与测量值进行比较,构成残差序列,以检测和分离系统故障。
当参数有显著变化时,可利用已有的多种参数估计方法,根据参数变化的统计性特性来检测故障的发生。
当能够获得系统精确的数学模型时,状态估计法最为直接有效。
这类方法虽然综合利用了系统的结构、功能、行为信息,但是由于很多非线性系统的数学模型难以建立,成为了制约此类方法发展的因素。
本文在标准的热力模型基础上通过小偏差方程建立燃气轮机的可测参数和性能参数间的变化关系,然后对比经典的燃气轮机故障发生判据进行故障征兆的转换。
这样直接利用可测参数的变化量进行故障诊断,提高了诊断系统的诊断效率和预报时效。
意义：通过本文所介绍的方法建立的数学模型在系统的开发过程中可以产生了很大的实际效应,提高了系统的诊断效率和准确率。
伴随着计算机软硬件技术的飞速发展,诸多有关燃气轮机的故障诊断的专家系统也得到完善。
热力模型建立得越全面、越深入，则该系统可以诊断的故障范围就越大。
学生：王家乐（20131013081）
时间：2013.10.10。
