OptiX OSN7500子架的槽位分配介绍

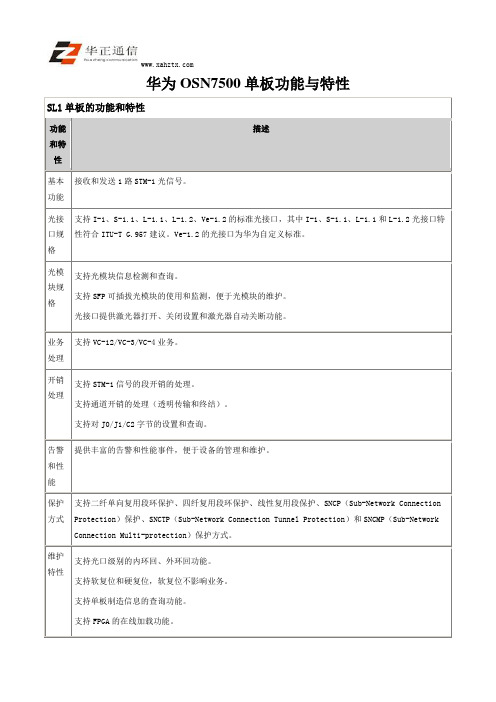

华为OSN7500单板功能与特性
华为OSN7500单板功能与特性SL1单板的功能和特性功能和特性描述基本功能接收和发送1路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
业务处理支持VC-12/VC-3/VC-4业务。
开销处理支持STM-1信号的段开销的处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式支持二纤单向复用段环保护、四纤复用段环保护、线性复用段保护、SNCP（Sub-Network Connection Protection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）保护方式。
维护特性支持光口级别的内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA的在线加载功能。
SL1单板的功能和特性功能和特性描述支持单板软件的平滑升级。
SLQ1单板的功能和特性功能和特性描述基本功能接收和发送4路STM-1光信号。
光接口规格支持I-1、S-1.1、L-1.1、L-1.2、Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1和L-1.2光接口特性符合ITU-T G.957建议。
Ve-1.2的光接口为华为自定义标准。
光模块规格支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护。
传输设备培训资料-
N1EMS4
4路GE和16路FE混合以太网 N1EAS2 交换处理板
2路10GE以太网二层交换 处理板
N1EFF8、N1EFF8A 8路100M以太网光接口出线 N1ETF8、
板
N1ETF8A
8路100M以太网双绞线出 线板
N2EGS4A
4路GE以太处理板
-
-
3、OSN7500设备硬件描述
接口板槽位区 业务接口板槽位：slot 19～22、35～38 公务接口板槽位：slot 23 辅助接口板槽位：slot 34 处理板槽位区 业务处理板槽位：slot 1～8、11～18、 26～31 交叉和时钟板槽位：slot 9～10 电源接口板槽位：slot 32～33 系统控制和通信板槽位：slot 24～25
告警切除指示灯（ALMC）
亮（黄色）
当前处在告警长期切除状态
灭
有告警立刻用声音提示
以太网指示灯说明
连接状态指示灯-LINK（绿色） 亮
纤缆与设备连接成功
灭
纤缆与设备没有连接上
数据收发指示灯-ACT（橙色） 闪烁
有数据收发
灭
没有数据收发
2、OSN3500设备硬件描述
• OptiX OSN 3500子架的槽位分配图
亮（红色）FLASH中单板软件或FPGA丢失。或加载单板软件不成功。或单板软件初始化不成功。
灭
没有电源输入。或高功耗单板进入低功耗模式。
业务告警指示灯（SRV）说明
业务板 亮（绿色）
业务工作正常，没有任何业务告警产生。
亮（红色）
业务有紧急或重要告警。
亮（黄色）
业务有次要和远端告警。
灭
没有配置业务且没有告警，或没有电源输入。
OptiX OSN2500子架
OptiX OSN2500子架的槽位分配图（槽位拆分前）
OptiX OSN2500子架的槽位分配图（槽位拆分后）
出线板槽位区
出线板槽位：slot 1～4和slot 15～18 处理板槽位区 槽位拆分前处理板槽位：slot 5～8和slot 11～13 槽位拆分后处理板槽位：slot 5～8、slot 11～13和slot 19～21 线路、主控、交叉与时钟合一板槽位：slot 9～10 系统辅助处理板槽位：slot 14 其它槽位 SEI辅助接口板：辅助接口区 电源接口板槽位：slot 22～23 风扇单元槽位：slot 24～25
OptiX OSN2500 增强型子架
650W
20A
313W
a：子架最大功耗表示子架能承受的最大功耗配置及子架具备的最大散热能力。实 际应用时的典型配置的功耗要远小于此值。
说明：机柜满配置时最大功耗等于机柜所配置的所有子架
最大功耗与机柜其他配置的最大功耗之和。对于传送设备， 功耗基本上全部转化为热耗。因此，设备的热耗（BTU/h） 数值可以与功耗（W）数值相互换算，换算公式为：热耗 （BTU/h）＝功耗（W）÷0.2931（Wh）。 表3 设备可靠性预计指标
槽位接入容量（TDM模式）
当OptiX OSN2500配置不同的交叉单板时，各槽位接入容
量不同。
OptiX OSN2500子架的slot 9、10为Q2CXL和Q3CXL、槽
位不拆分时，接入容量为17.5G。如图1所示。槽位拆分后， 接入容量为18.75G。如图2所示。
线缆管理
盘纤盒
盘纤盒用于盘放机柜内部冗余光纤，默认安装在子架下方。 盘纤盒外观如图所示。

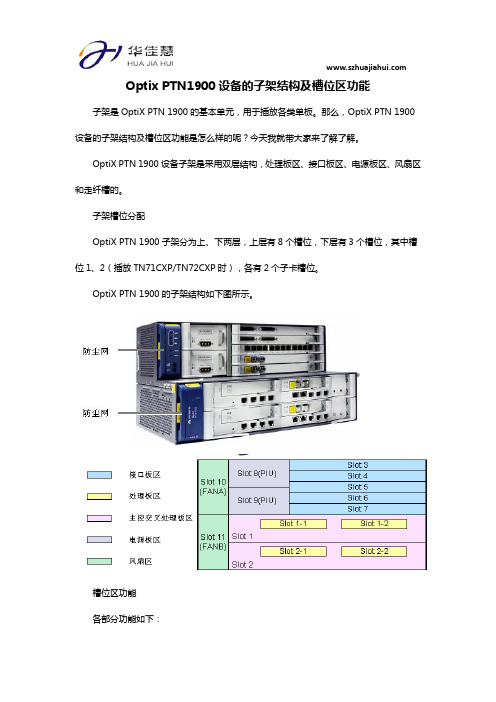

Optix PTN1900设备的子架结构及槽位区功能
Optix PTN1900设备的子架结构及槽位区功能子架是OptiX PTN 1900的基本单元，用于插放各类单板。
那么，OptiX PTN 1900设备的子架结构及槽位区功能是怎么样的呢？今天我就带大家来了解了解。
OptiX PTN 1900设备子架是采用双层结构，处理板区、接口板区、电源板区、风扇区和走纤槽的。
子架槽位分配OptiX PTN 1900子架分为上、下两层，上层有8个槽位，下层有3个槽位，其中槽位1、2（插放TN71CXP/TN72CXP时），各有2个子卡槽位。
OptiX PTN 1900的子架结构如下图所示。
槽位区功能各部分功能如下：l 处理板区：安插业务子卡（TN71CXP/TN72CXP单板上提供业务子卡槽位）。
l 接口板区：安插接口板。
l 主控交叉时钟板区：安插主控、交叉、多协议处理单元（CXP）。
l 电源板区：安插电源板。
l 风扇区：安插风扇。
OptiX PTN 1900的单板可以分为业务子卡、接口板、主控、交叉、多协议处理单元、风扇板以及电源板。
业务子卡：可插单板TN81MD1、TN81CD1、TN81AD1。
主要功能是处理E1信号；接入并处理通道化STM-1和ATMSTM-1信号。
接口板：可插单板TN81ETFC、TN81ETMC、TN81EFG2、TN81EFG4、TN81POD41、TN71L12、TN71L75、TN81EFF8、TN81AFO1、TN81CO1、TN82CO1、TN81D75E、TN81D12E、TN82CD1。
主要功能是接入FE、GE、POSSTM-1/STM-4、ATMSTM-1、通道化STM-1E1 CES 和E1信号。
增强型辅助接口板：可插单板TN81AIE。
主要功能是增强了网元的协议处理能力，提升设备的扩展性和灵活性。
主控、交叉、多协议处理单元：可插单板TN71CXP、TN72CXP、TN73CXP。
主要功能是作为业务处理板处理接入的业务。

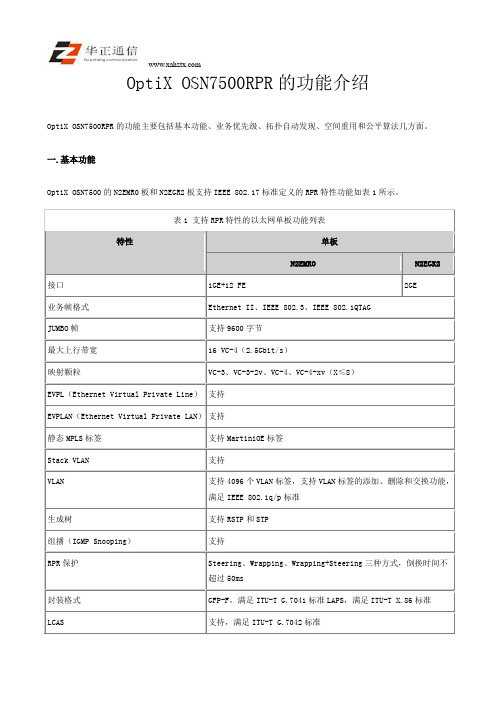

OptiX OSN7500RPR的功能介绍
OptiX OSN7500RPR的功能介绍OptiX OSN7500RPR的功能主要包括基本功能、业务优先级、拓扑自动发现、空间重用和公平算法几方面。
一.基本功能OptiX OSN7500的N2EMR0板和N2EGR2板支持IEEE 802.17标准定义的RPR特性功能如表1所示。
表1 支持RPR特性的以太网单板功能列表特性单板N2EMR0 N2EGR2接口1GE+12 FE 2GE业务帧格式Ethernet II、IEEE 802.3、IEEE 802.1QTAGJUMBO帧支持9600字节最大上行带宽16 VC-4（2.5Gbit/s）映射颗粒VC-3、VC-3-2v、VC-4、VC-4-xv（X≤8）EVPL（Ethernet Virtual Private Line）支持EVPLAN（Ethernet Virtual Private LAN）支持静态MPLS标签支持MartiniOE标签Stack VLAN 支持VLAN 支持4096个VLAN标签，支持VLAN标签的添加、删除和交换功能，满足IEEE 802.1q/p标准生成树支持RSTP和STP组播（IGMP Snooping）支持RPR保护Steering、Wrapping、Wrapping+Steering三种方式，倒换时间不超过50ms封装格式GFP-F，满足ITU-T G.7041标准LAPS，满足ITU-T X.86标准LCAS 支持，满足ITU-T G.7042标准表1 支持RPR特性的以太网单板功能列表特性单板N2EMR0 N2EGR2 CAR 支持，粒度为64kbit/s流控功能支持，满足IEEE802.3XQoS流分类支持基于PORT、PORT+VLAN ID、PORT+VLAN ID+VLAN PRI、MPLS_label的流分类。
板内端口聚合支持加权公平算法支持拓扑自动发现支持最大节点数255业务优先级别A0，A1，B_CIR，B_EIR和C五种级别二.业务优先级RPR环网上的用户数据可以被划分为3个业务级别：A、B和C。
OptiX OSN3500单板槽位介绍
OptiX OSN3500单板槽位介绍图2-2所示为OptiX OSN3500设备的槽位分布，表2-2处理板与槽位的对应关系和表2-3出线板与槽位的分别给出了处理板和出线板与各槽位的对应关系。
表2-2 处理板与槽位的对应关系单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SL64STM-64光接口板slot 7、8、11、12slot 8、11拉手条出纤支持定波长输出，支持I-64.1、S-64.2b、L-64.2b、Le-64.2、Ls-64.2、V-64.2bLCSL16STM-16光接口板slot 5、6、7、8、11、12、13、14slot 6、7、8、11、12、13拉手条出纤支持定波长输出，支持I-16、S-16.1、L-16.1、L-16.2、L-16.2Je、V-16.2Je 、U-16.2JeLC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SLQ44路STM-4光接口板slot 5、6、7、8、11、12、13、14slot 6、7、8、11、12、13拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSLD42路STM-4光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 6、7、8、11、12、13拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LCSL4STM-4光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-4、S-4.1、L-4.1、L-4.2、Ve-4.2LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SLQ14路STM-1光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSL1STM-1光接口板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1、S-1.1、L-1.1、L-1.2、Ve-1.2LCSEP1STM-1线路处理板slot 1、2、3、4、5、6、13、14、15、16slot 1、2、3、4、5、6、13、14、15、16拉手条出线75 STM-1电接口SMB单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SEPSTM-1线路处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线/纤I-1、S-1.1光接口和75 STM-1电接口LC、SC和SMBBA2/ BPA 光功率放大/光功放前放一体板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LCDCU 色散补偿板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17、18slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17、18拉手条出纤—LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）SPQ44路E4/STM-1业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E4/STM-1电接口SMBPD36路E3/DS3业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E3/DS3电接口SMBPL33路E3/DS3业务处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线75Ω E3/DS3电接口SMB单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）PQ163路E1业务处理板slot 1、2、3、4、5、13、14、15、16slot 1、2、3、4、5、13、14、15、16接口板出线120Ω和75Ω E1接口DB44PQM63路T1/E1业务处理板slot 1、2、3、4、5、13、14、15、16slot 1、2、3、4、5、13、14、15、16接口板出线120Ω E1接口和100ΩT1接口DB44EGS2两路千兆以太网处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）EFS0 带Lanswitch功能的快速以太网处理板slot 2、3、4、5、13、14、15、16slot 2、3、4、5、13、14、15、16接口板出线10/100BASE-TX100BASE-FXRJ-45EFS4 4路带Lanswitch功能的快速以太网处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出线10/100BASE-TX RJ-45EGT2两路千兆以太网透传板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）EGR2两路千兆以太环网板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤1000BASE-SX/LX LCEMR012FE＋1GE以太环网板slot 1、2、3、4、5、6、13、14、15、16slot 1、2、3、4、5、6、13、14、15、16拉手条和接口板出线10/100BASE-TX,100BASE-FX，1000BASE-SX/LXRJ-45,LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）ADL4 1路STM-4ATM 业务处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤S-4.1, L-4.1 LCADQ1 4路STM-1ATM 业务处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤I-1, S-1.1, L-1.1 LCMST44路多业务透传处理板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16拉手条出纤—LC单板名称功能说明对应槽位出线方式接口类型连接器（80G交叉容量）（40G交叉容量）MR2双路光分插复用板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LCLWX任意速率波长转换板slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17slot 1、2、3、4、5、6、7、8、11、12、13、14、15、16、17拉手条出纤—LC表2-3 出线板与槽位的对应关系单板名称功能说明对应槽位接口类型配合单板EU088路STM-1电接口引出板子架交叉容量为80G：slot 19、21、23、25、29、31、33、35子架交叉容量为40G：不支持SMB与SEP1配合使用单板名称功能说明对应槽位接口类型配合单板OU088路STM-1光接口引出板子架交叉容量为80G：slot 19、21、23、25、29、31、33、35子架交叉容量为40G：不支持SMB与SEP1配合使用EU044路STM-1电接口引出板slot 19、21、23、25、29、31、33、35SMB与SEP1配合使用TSB88路电接口保护倒换板slot 19、35 无与EU08、D34S、MU04、C34S和SEP1、PD3、SPQ4、PL3配合使用TSB44路电接口保护倒换板slot 19、35 无EU04和SEP1配合使用D34S6路E3/DS3电接口倒换出线板slot 19、21、23、25、29、31、33、35SMB与PD3配合使用C34S3路E3/DS3电接口倒换出线板slot 19、21、23、25、29、31、33、35SMB与PL3配合使用单板名称功能说明对应槽位接口类型配合单板D75S32路75Ω E1/T1电接口倒换出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1配合使用D12S32路120Ω E1/T1电接口倒换出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1、PQM配合使用D12B32路 E1/T1电接口出线板slot 19、20、21、22、23、24、25、26、29、30、31、32、33、34、35、36DB44与PQ1、PQM配合使用ETF88路10/100M以太网双绞线接口板slot 19、21、23、25、29、31、33、35RJ-45与EFS0、EMR0配合使用EFF88路10/100M以太网光接口板slot 19、21、23、25、29、31、33、35LC与EFS0、EMR0配合使用ETS88路10/100以太网双绞线转接倒换板SLOT19,35 无与ETF8,EFSO配合使用出线板槽位和处理板槽位的对应关系如表2-4出线板槽位和处理板槽位的对应关系所示。
OptiX OSN1500B子架介绍
OptiX OSN1500B子架介绍一.子架结构OptiX OSN1500B设备采用双层结构，分为处理板槽位区、接口板槽位区、辅助接口区、电源区和风扇区。
OptiX OSN1500B设备结构如图1所示。
图1 OptiX OSN1500B设备结构图1. 接口板槽位区2. 电源板区3. 风扇区4. 处理板槽位5. 辅助接口板区6. 走线架7. 挂耳各部分功能如下：接口板槽位区：安插OptiX OSN1500B的支路接口板和以太网接口板。
处理板槽位区：安插OptiX OSN1500B的线路、支路和以太网信号处理板。
风扇区：安插1个风扇模块，为设备提供散热。
辅助接口区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。
电源区：安插2个PIU板，用于给设备供电。
走线架：用于布放子架尾纤和线缆。
二.槽位分配OptiX OSN1500B设备为双层，上层为出线板槽位区，共有4个槽位，下层为处理板槽位区，槽位未拆分时共有10个槽位（包括slot 4和slot 5）。
OptiX OSN 1500B各槽位的位置如图2所示，槽位接入容量如图3所示。
图2 OptiX OSN1500B设备的槽位分配图图3 OptiX OSN1500B设备的接入容量说明：OptiX OSN1500B子架的11、12和13槽位可以进行拆分。
拆分后的槽位如图4中虚线的划分，原槽位左边为1、2和3，原槽位右边为11、12和13。
槽位拆分后每个子槽位的最大接入容量为1.25 Gbit/s，如图5所示。
图4 OptiX OSN1500B设备的槽位分配图（槽位拆分后）图5 OptiX OSN1500B的接入容量（槽位拆分后）OptiX OSN1500B的单板槽位分配：线路、主控、交叉与时钟合一板槽位：slot 4～5槽位拆分前的业务处理单板槽位：slot 6～9、slot 11～13槽位拆分后的业务处理单板槽位：slot 1～9、slot 11～13公务板槽位：slot 9（可以兼做处理板槽位）辅助接口板槽位：slot 10电源板槽位：slot slot 18、19风扇槽位：slot 20出线板槽位和处理板槽位的对应关系OptiX OSN1500B出线板槽位和处理板槽位的对应关系如表1所示。
OSN7500设备机柜指标
OSN7500设备机柜指标OSN7500 设备由机柜、机柜门、直流配电盒、子架、公务电话固定框、单板和各种线缆组成，可以安装在300mm/600mm 深的ETSI 机柜中。
子架需要安装在机柜中。
ETSI 机柜顶部配有机柜指示灯和直流配电盒，指示灯包括电源正常指示灯Power（绿色）、紧急告警指示灯（红色）、主要告警指示灯Major（橙色）及一般告警指示灯Minor（黄色）。
机柜的技术指标包括尺寸、重量、可配子架数目等。
300mm 深ETSI 机柜有T63 机柜和N63E 机柜两种。
T63机柜与N63E 机柜的规格对比如表所示：机柜类型尺寸（mm）重量（kg）ETSI 300mm深机柜(T63) 600（宽）×300（深）×2000（高）55 600（宽）×300（深）×2200（高）60 600（宽）×300（深）×2600（高）70ETSI 300mm深机柜(N63E) 600（宽）×300（深）×2000（高）42 600（宽）×300（深）×2200（高）45OSN7500 设备N63E 机柜只有2000mm 和2200mm 两种高度，如果需要2600mm 高的机柜，可以通过在2200mm机柜上方增加400mm 高的机柜围框实现。
安装布放机柜线缆时，T63 机柜与N63E 机柜走线方式主要是上下走线孔出线的差异，其他机柜内走线方式相同。
OSN7500 设备N63E 机柜的立柱位置比T63 机柜向前移了约16mm。
SDH设备安装组件挂耳时，应根据现场机柜选择对相应的挂耳安装孔位。
Optix OSN7500组网形式与说明doc
Optix OSN7500组网形式与说明
OptiX OSN7500可以组成环形网、链型网等多种网络拓扑。
OptiX OSN7500支持TM（Terminal Multiplexer）、ADM（Add/Drop Multiplexer）、MADM（Multiple Add Drop Multiplexer）网元类型的配置和它们的混合配置。
OptiX OSN7500可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。
说明： OptiX OSN7500设备在与其它设备对接时，要保持K字节收发通路一致。
1、OptiX OSN7500与其他OSN系列设备混合组网，可以实现从骨干层、汇聚层到接入层的全系列智能化解
决方案。
2、OptiX OSN7500可以通过SDH接口或GE接口与WDM设备对接。
3、OptiX OSN7500可以通过SDH、PDH、以太网、ATM、DDN接口与Metro系列设备对接。
OptiX OSN7500支持STM-1/STM-4/STM-16/STM-64级别的链形网、环形网、枢纽形网络、环带链、相切环、相交环、DNI组网和网孔型组网等网络拓扑，如表1所示。
表1 设备的基本组网形式
拓扑名称拓扑图
1 链形
2 环形
表1 设备的基本组网形式
拓扑名称拓扑图3 环相切
4 环相交
5 环带链
6 双环互通方式
7 枢纽形
表1 设备的基本组网形式
拓扑名称拓扑图8 Mesh网
图注：。
OptiX_OSN7500单板类型与列表
OptiX OSN7500单板类型与列表一.单板外观和尺寸不同类型的单板的外观和尺寸不同。
OptiX OSN7500单板的外观和尺寸如表1-1所示。
表1-1OptiX OSN7500单板外观和尺寸列表参数外观和尺寸单板外观单板分类光接口板（例如：SL16）业务处理板（例如：PQ1）业务接口板（例如：D75S）高（mm）262.05262.05262.05深（mm）220220110宽（mm）25.425.422参数外观和尺寸单板外观单板分类交叉时钟板（例如：GXCSA ）系统辅助接口板（AUX ）电源接口板（PIU ）高（mm ）294.75262.05131深（mm ）220110220宽（mm ）4025.444注：高、宽、深的方向如图所示。
其中，高和宽为面板的高和宽，深为印刷电路板的深度。
宽高深注意：手持单板时要配带防静电手腕，并保证防静电手腕良好接地，以防止静电损坏单板。
危险：严禁肉眼靠近或直视光接口板和光纤接口。
光纤内部的激光束，会损害您的眼睛。
注意：●直出的光模块不能直连光衰减器，如需要光衰减器，可加在ODF 架上。
●对于可以加光衰减器的单板，光衰减器只能加在“IN”口，不能加在“OUT”口。
●环回需要加光衰，避免损伤光模块。
二.单板条形码说明单板面板上的条形码包含了单板版本、单板名称以及对应单板特性的单板特性码。
OptiX OSN7500有两种类型的条形码：●16位制造码+单板版本+单板名称+单板特性码●20位制造码+单板版本+单板名称+单板特性码条形码在面板的前面，以16位制造码的条形码为例，如图1-2所示。
图1-2单板的条形码0364401055000015 -SSN3SL16A01①②③④① BOM编码的后六位②内部编码③④单板版本单板名称条形码单板特性码55三.SDH类单板OptiX OSN7500支持STM-64、STM-16、STM-4、STM-1等多种速率级别的SDH类单板。
