智能变电站检修压板的使用注意事项
一起智能变电站全站失电事故分析及防范安全措施
一起智能变电站全站失电事故分析及防范安全措施摘要：目前智能电网将进入全面建设阶段，智能变电站是智能电网建设的关键环节，其运行状况直接影响着智能电网的安全稳定运行，因此应重视智能变电站调试的各个环节。
对一起智能变电站投运事故进行了分析，由于运行人员不清楚保护装置的投退逻辑，错误的倒闸操作致使相关主变和部分线路跳闸、母线失压的典型事故，通过对事故主因的分析，分析了智能变电站检修二次安全管控管理办法，提出了几点运行维护注意事项，为今后智能变电站设备二次检修提供借鉴。
关键词：智能变电站；全站失电事故引言：所谓“全站失压”，就是指在电力系统中因故障而导致变电站各电压等级的母线电压均为零。
220 kV变电站作为我国主要的电力设施，如果出现全站失压故障，就会影响电力系统的正常运行。
因此，我们要采取有效措施，预防失压故障的发生，而一旦发生，就要及时维修，以保障变电站的正常运行。
一、实例介绍及分析本文通过一起智能变电站全站失压事故的分析，对相关问题进行详细的分析，并提出了一些相关问题的解决方法和建议，希望对规范智能变电站运维管理具有一定的参考价值。
1．事故情况简述2015年某地区在进行220 kV开关合并单元更换，恢复220 kV母差保护的过程中，在退出Ⅰ－Ⅱ段母线A套差动保护“投检修”压板后，操作批量投入各间隔的“GOOSE发送软压板”和“间隔投入软压板”，随即Ⅰ－Ⅱ段母线母差保护动作，跳开Ⅰ－Ⅱ母母联开关、2#主变开关等。
2.事件原因及暴漏问题变电站出现失压故障，变电站检修人员在第一时间赶赴故障现场详细检查。
发现在恢复220kVⅠ－Ⅱ段母线A套差动保护过程中，运行人员错误地将母差保护“投检修”压板提前退出，并投入了Ⅰ、Ⅱ母各间隔“GOOSE 发送软压板”，使母差保护具备了跳闸出口条件，在批量投入“间隔投入软压板”过程中，母差保护出现差流并达到动作门槛，母差保护动作。
事故充分反映出变电站现场运行人员对智能变电站二次系统技术掌握不足，操作前运行人员未能提前辨识操作中的风险，现场运行规程编制不完善，保护逻辑不清楚，没能做出正确的分析和判断。
智能变电站继电保护装置的运行问题
开出传动 开入检查 交流测试 硬件测试 综自功能
版本信息 屏幕校准 码表打印
第二部分
智能变电站继电保护装置的 检修问题
智能变电站的检修
检修压板：智能变电站装置检修态通过投入检修压板来实现。检修压板为硬压板。 检修压板投入时，装置应通过LED灯、液晶显示、报文或动作节点提醒运行、检 修人员注意装置处于检修状态。 装置检修的分类：分为合并单元检修、智能终端检修、保护装置检修、测控装置 检修等。 检修的影响：置于检修状态后的装置发出的报文置检修态，并能处理接收到的检 修状态报文。
5. 智能站已有重点科技项目转向规模化投产，运行、检修人员需要加强培 训（包括自我培训和厂家培训等）。
智一能、智变能电变电站站继的电保检护检修修问题产生的背景：
智能站检修的重点与难点：
6. 由于没有国网标准细则的约束，我们只能依据国网《Q／GDW 441 智能 变电站继电保护技术规范》和《Q／GDW 396 IEC 61850工程继电保护应用 模型》中对智能站保护的要求进行验收和定检。国网也在制定针对智能站 的设计规范和检修规范。相信不久细则就会出台。在细则没出台的过度时 期各地区检修部门会依据各地实际情况要求厂家给与相应的技术支持，帮 助完善检修细则。
2020/4/8, Slide 16
一、智智能能变变电站电继电站保护的检修检问修题产生的背景：
智能站保护与常规站保护的检修压板定义的异同：
智能变电站继电保护装置检修
检修压板不只是涉及到站控层通 讯，还涉及到过程层检修。检修 压板打上后站控层报文，过程层 报文均至检修。
常规继电保护装置检修
检修压板只涉及站控层通讯，检 修压板打上后，装置上送监控及 远动报文至检修位。
智能终端
一次设备的智能化改变了传统变电站继电保护设备的结构：
变电站巡视检查注意事项及危险点防范措施分析
变电站巡视检查注意事项及危险点防范措施分析摘要：变电站在电力系统中发挥着重要的作用,其运行的平稳性与安全性至关重要,因此必须定期开展巡视检查工作,以此确保变电站工作的有序开展。
本文简要概述了变电站巡视检查工作中存在的问题,并具体分析了其注意事项及危险点防护措施,以期能增强变电站工作的有效性。
关键词：变电站；巡视检查；注意事项；危险点防范；措施分析1智能变电站基本概念1.1智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能。
变电站智能化，光缆取代了电缆，数字代替了模拟，提高采样精度和信号传输的可靠性，简化了二次接线，很大程度上提高了变电站的自动化水平。
1.2通讯规约。
当前电力系统，对变电站自动化的要求越来越高，为方便变电站中各种IED的管理以及设备间的互联，就需要通过一种通用的通信方式来实现。
物理层：IEC60044-8，传输速度2.5Mbit/s，曼彻斯特编码，光纤或铜线传输。
链路层：IEC60870-5-1规定的FT3格式1.3GOOSE。
GOOSE是IEC61850定义的一种通信机制，用于快速传输变电站事件，如断路器分、合闸、隔离开关分、合闸指令，断路器、隔离开关位置状态，保护装置告警、电流、电压等实时数据显示等信息。
1.4智能终端。
一种智能组件。
与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实现对一次设备（如：断路器、隔离开关、主变压器等）的测量、控制等功能。
1.5合并单元。
主要功能为采集电磁式互感器、电子式互感器、光电式互感器的模拟量，经过同步和重采样等处理后为保护、测控、录波器等提供同步的采样数据。
为了确保330kV保护装置采样及动作正确性，330kV保护采用双保护+双合并单元+双智能终端配置。
2保护测控装置的运行注意事项及巡视项目2.1运行注意事项2.1.1运行中，严禁随意按动面板上键盘,运行人员要按时做好保护装置的巡视检查。
智能V2.1变电站220kV线路保护定检安全措施分析
智能V2.1变电站220kV线路保护定检安全措施分析摘要：针对运行中智能V2.1设计的变电站进行定检如何布置安全措施问题，本文讲述了一种相关设备重要回路及虚回路以及安全措施的布置方法，有效解决了智能保护设备安全措施布置的问题。
关键词：智能变电站；保护；虚回路；安全措施；联跳回路；一、背景随着电力系统保护设备最新技术已基于光纤网络实现跳闸，与传统保护装置的电缆跳闸原理上完全不同，目前主流保护设备均按照智能V2.1版本采用光纤跳闸，因此出现新智能保护设备在定检过程中，需要区别于传统保护设备定检，随之采用的定检安全措施也不一样，这是随着保护设备技术进步发展随之而来的新课题。
本文讲述了一种相关设备重要回路及虚回路以及安全措施的布置方法，保智能保护（光纤跳闸型）定检基本原则及其二次措施的实现方式，能够在定检过程中，实现检修的智能保护与运行的智能保护有效隔离，满足定检需求，从而完成智能保护设备安全定检。
二、220kV线路保护定检安全措施分析2.1. 传统保护定检措施执行在运行变电站的传统保护定检工作中，主要是对电流、电压回路，联跳回路及涉及母差的启动回路等进行隔离，这种传统定检二次措施方法已经沿用多年，有着较为成熟的经验。
常用的隔离措施包括退出压板，密封压板接线端，短接并断开CT二次回路，断开PT二次回路，密封联跳回路二次端子排，断开线路保护光纤通道并进行通道自环。
传统变电站定检二次安全措施主要是在可以看见的二次回路上执行，有实体设备存在。
执行见证点及检验点均可以通过肉眼观察及判断是否执行到位，具有可观测性。
2.2. 智能保护定检措施执行智能2.1变电站中，保护装置的二次电流及电压回路依然传统的二次电缆进行连接，在电流及电压二次回路的隔离措施方面，可以借鉴传统变电站的定检安全措施。
而在跳闸回路方面，由于与传统保护跳闸回路不一样，智能站采用GOOSE跳闸虚端子回路，没有直观可观测的地方，对于这类采用GOOSE通信网络进行跳闸的保护定检安全措施，需要采用新方法，从而确保智能保护设备定检过程中有效进行隔离，防止误跳运行设备，杜绝事故发生。

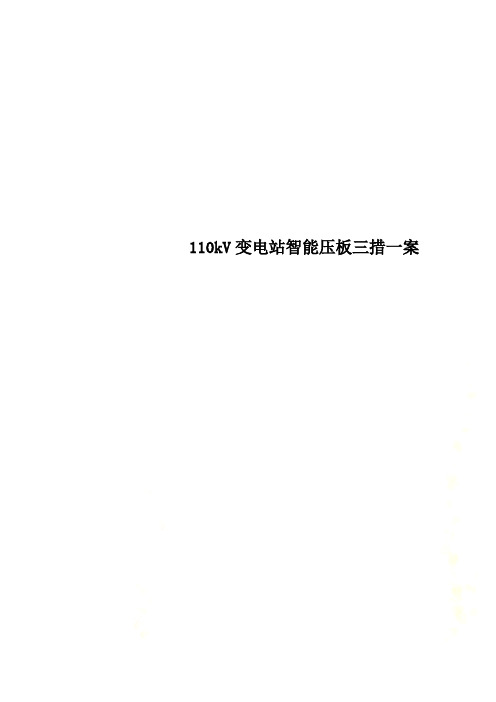

110kV变电站智能压板三措一案
110kV变电站智能压板三措一案xx公司110kV变电站智能压板项目工程“三措一案”珠海优特电力科技股份有限公司2016年5月4日一、工程概况：根据公司2016年安措计划，xx电力公司110kVxx变电站，主控室内各保护屏、测控屏安装智能压板防误监视系统。
为切实加强对更换工作的精细化管理，保证更换工作施工的安全、顺利进行，特编制本“三措一案”。
二、工作任务1、主控室内保护屏、测控屏安装智能压板防误监视系统。
2、软件调试、安装、系统培训等。
三、组织措施现场工作负责人：现场工作人员：四、主要技术措施1、工程开工前，召开工程准备会。
学习本工程的作业指导书以及“三措一案”，使参加单位熟悉工程方案，分析工程危险点，组织、讨论、制订解决危险点的相应对策。
2、施工前组织施工人员了解施工方案中所要安装设备的技术要求，认真熟悉现场实际情况，清楚工程的全部内容。
3、按工作要求办理相应的第二种工作票。
4、开工前工作负责人召开开工会，向工作班成员进行“三交待”，填写现场安全技术措施交底会，所有成员签名确认。
5、核对工作地点和工作范围是否与工作票一致，相临设备应挂有“运行禁动”布帘。
6、现场更换锁具时，应注意工作安全，防止人员触电。
7、安装施工中要精心操作和安装，防止对设备造成任何损伤。
五、主要安全措施及风险辨识和预控（一）主要风险辨识及预控1、现场安装压板传感器过程中误动压板。
防范措施：安装传感器时严禁投退运行中压板。
在指定地点、专人监护下工作。
2、安排专人按规范要求指挥。
（二）主要安全措施1、现场施工中，所有人员必须严格执行《电业安全工作规程》、《电力建设安全工作规程》、《电力设备典型消防规矩》安全管理规定。
2、本次施工过程中系统运行方式有可能调整，各单位要动态制定现场安全措施，现场所有工作人员应及时了解、掌握一次系统运行方式。
3、工作班成员在其工作负责人带领下方可进入施工现场，并要听从现场领导及工作负责人的指挥，不做与工作无关的事，严防违章而造成事故。
变电站常用保护压板操作分析
Page 22
“X侧电压退出”对复合电压闭锁方向过流保护的影响
当投入‘X侧电压退出’压板或整定控制字 （软压板），此时它对复合电压元件、方向元 件有如下影响：
1. X侧复合电压元件不起动，但可由其它侧复合 电压元件起动；
2. X侧方向元件输出为正方向，即满足条件； 3. 不会使X侧复合电压元件起动其它侧过流元件。
Page 28
TV异常对零序电压、零序方向的影响
若“TV断线保护投退原则”控制字为‘0’，当装 置判断出本侧TV异常时，方向元件和零序电压闭 锁元件都满足条件，零序电压闭锁零序方向过流 保护就变为纯零序过流保护。
Page 29
主变保护装置PT失压的处理
PT失压后对主变过流保护电压闭锁功能的 处置原则：区分了高中压与低压侧 PT 失压 两种情况，以及公共回路失压和单装置失 压的情况。
电流差动保护只有在两侧差动压板均处于 投入状态时才能动作，两侧压板互为闭锁。 若两侧压板投入状态不一致，装置会报告 “差动压板不一致”。
Page 40
CSC-103主保护启动部分逻辑图
光差保护启动部分逻辑框图
Page 41
母线保护常用压板的操作分析
Page 42
母线保护压板（RCS-915）
Page 6
跳闸出口压板电位
VV
保护未动作
0V -110V
Page 7
跳闸出口压板电位
VV
保护动作
+110V -110V
Page 8
合闸出口压板
合闸接触器
101
KTP1 KTP2
KM KHC
KM
KTL KTL
102
继电保护及安全自动装置压板管理制度
板管理制度2023-11-07•总则•压板定义及分类•压板管理要求•压板操作规范•压板异常处理目•压板管理制度的执行与监督•附录录01总则目的和意义确保继电保护及安全自动装置压板在运行、检修、试验和事故处理过程中的正确使用，提高电网运行的安全性和可靠性。
规范压板管理流程，明确压板分类、命名、投退操作要求，提高压板操作的准确性和效率。
加强对压板状态的监测和记录，及时发现异常和故障，预防误投、漏投和误退事故的发生。
本制度适用于公司所属各变电站、发电厂、输电线路等电力设施的继电保护及安全自动装置压板的管理工作。
对于其他特殊类型的压板，如非电量保护压板、二次回路软压板等，可参照本制度进行管理。
适用范围管理原则压板管理应遵循“安全第一、预防为主、综合治理”的原则，确保压板操作的正确性和可靠性。
压板管理应实行分级负责制，各级管理人员应明确职责和权限，加强协调配合，确保管理工作的有效实施。
对于重要和复杂的压板操作，应制定详细的操作方案和应急预案，并进行模拟演练和审批，确保操作的准确性和安全性。
02压板定义及分类压板是对保护装置的某些功能进行手动控制的一种硬件设施，通常是一块可以手动拨动或保持的开关板。
当压板处于投入状态时，保护装置会受到压板的影响，以实现特定的功能；而当压板处于退出状态时，保护装置则不会受到该压板的影响。
压板定义压板分类保护压板用于保护装置的保护功能投入或退出，而控制压板用于控制装置的开关状态。
按照安装位置：可分为面板压板和机柜内压板。
机柜内压板通常位于保护装置的机柜内，用于长期的手动控制功能。
面板压板通常位于保护装置的面板上，用于手动控制一些临时的功能或调试。
按照功能作用：可分为保护压板和控制压板。
03压板管理要求在进行压板操作前，操作人员需要明确操作任务和要求，并检查操作工具和设备是否齐全和正常。
操作前准备操作步骤操作后检查操作人员需要按照规定的操作步骤进行压板投退操作，并在操作过程中及时记录操作内容和结果。
智能变电站与常规变电站运行维护的几点区别
智能变电站与常规变电站运行维护的几点区别介绍了智能变电站相关的理论基础知识，结合厂内联调及现场调试过程，阐述了智能变电站与常规变电站在运行维护上的几点关键区别。
标签：智能变电站；运行维护；区别Key Differences of Operation Maintenance Between IntelligentSubstation and Conventional SubstationXuejiaoMaintenance company，gansu baiyin，gansu province silver district LAN road no. 603，730900ABSTRACT：Introduces intelligent substation related basic theoretical knowledge，combined with the debugging and Commissioning process in practice，elaborates the key points of differences between intelligent substation and conventional substation.KEY WORD：intelligent substation；operation and maintenance；difference1 引言2012年至今，甘肃电力检修公司智能化变电站相继入运行，运维人员对智能站设备的验收、运行、维护、操作等必须认识到其与常规变电站的区别，通过实质性接触智能变电站装置，对智能变电站有了较深层次的认识，了解到智能变电站与常规变电站在运行与维护上的几点关键区别。
2 智能变电站的基础知识2.1 智能化变电站基本定义智能变电站是采用先进的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能，实现与相邻变电站、电网调度等互动的变电站。
智能变电站现场调试及试验方法
智能变电站现场调试及试验方法智能变电站是国家电网发展智能化技术的必然趋势，因此智能变电站的试验工作是确保其安全可靠运行的基础。
文章分析其调试，探讨去维护管理。
标签：智能变电站；现场调试；试验方法引言：智能变电站的改造以及建设工程的推进程度也逐步加快，在智能变电站正式运行之前必须要进行严格的验收程序，只有验收满足相关标准要求才能够允许智能变电站运行工作。
一、现阶段智能变电站存在的问题（一）相关设备不够成熟智能化设备主要是利用网络技术、数字化技术来实现变电站的保护和控制，和变电站的普通设备有着本质性的差别。
现阶段，由于缺乏数字化控制保护装置的实际应用经验，对于智能化設备尤其是电子式互感器来说，在使用过程中可能会出现各种各样的问题。
而且由于不同的试点使用的电子式互感器原理不同，极易导致变电站的稳定性、可靠性等都无法达到设计要求。
和硬接线回路相比，智能变电站在建设的过程中会应用网络技术，因此需增加交换机等设备，而这些设备若不够成熟就会导致变电站可靠性降低。
（二）调试时间长智能变电站在运行的过程中对配置模型的依赖程度比较高。
和普通的变电站相比，智能变电站在减少二次接线的同时，还需要进行额外的系统集成工作。
除了需要进一步提升设备互操作性和通信信息统一性之外，智能变电站还要开展大量的调试工作，如果按照常规模式进行，就会导致施工周期延长。
二、调试方法的创新点（一）使用传统实验仪进行数字式保护装置调试方法数模转换，在常规变电站调试保护装置时，可直接将试验台输出的模拟量加人保护装置进行模拟故障；而智能变必须要经过一个模数转换设备将模拟量转化成数字量，再进人合并器，然后再由装置进行模拟故障实验”就可以完成模拟量输人工作，使用常规实验仪正确输入故障量再结合常规主变保护装置的调试方法，即可完成保护装置的调试工作。
（二）光口对应表装置背板上光纤口有很多，每个光口功能都不一样，调试员很容易会记混，针对该问题编制了光口对应表，具体到哪块板卡的哪个口，该光口的用途、光纤的编号与衰耗等重要信息，方便了现场调试与投运后智能变电运行维护。
关于智能变电站的二次设备调试与检修
关于智能变电站的二次设备调试与检修近年来，随着我国智能化技术和互联网的发展，我国在电网建设方面取得了很大的进步，智能电网得到了飞速发展。
智能化电网成为了未来电网建设的主要内容及方向，智能化變电站应用的二次设备发生了很大程度的变化，尤其是对于调试工作人员来说，如果仍然沿用传统的调试与检修方式是完全行不通的。
要保证智能变电站运行的稳定性，就要加强对智能变电站的二次设备的调试与检修。
标签：智能变电站;二次设备;安全运行;检修作业1智能变电站智能变电站使用的智能型设备的主要特点是低碳、环保、可靠、集成和先进，以规范化的信息平台和一次设备参量的标准化和数字化为基础，在设计过程中需要对信息化、数字化和网络化进行严格要求，可以自主的完成一些智能化操作，比如对信息进行控制、检测、保护、计算、采集以及测量等进行智能化操作。
以IEC61850的标准为基础，促使互动协同化、一体化集成和信息标准化得以完全实现。
智能化变电站二次系统的主要特点包括三点：（1）信息交换标准化、系统实现高度集成化。
系统结构比较合理，变电站与控制中心可以使无缝通信得以实现，从而使采集设备状态特征量时，不会有盲区存在，使系统的配置、维护得到快速的实现;（2）对控制系统化进行保护，使控制自动化运行得以实现，使电流和电压在采集时完全实现自动化，有效集成所有的数据信息，促使二次系统设备实现不断的优化和整合，使数据共享得到全面实现;（3）对决策在线化进行仔细分析。
在线监测所有的设备，高效获取信号回路状态、动作信息智能电子装置IED 故障以及电网运行状态数据等。
2智能变电站二次设备调试与检修的控制策略2.1二次设备调试2.1.1测试仪调试保护智能变电站二次设备的调试与检修采用的是完全数字化的测试仪进行调试。
由于它完全数字化的测控设备输入接口，因此在进行二次设备的测试时需要用数字式光电仪器进行测试，数字式光电测试仪常见类型如表1所示。
2.1.2继电保护设备性能测试对继电保护设备性能进行测试是智能变电站二次设备调试与检修的重要内容，其测试工作主要包含以下几点：（1）对应用程序具体版本的记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站检修压板的使用注意事项
智能变电站检修
检修压板：智能变电站装置检修态通过投入检修压板来实现。检修压板为硬压
板。检修压板投入时，装置应通过LED灯、液晶显示、报文或动作节点提醒运
行、检修人员注意装置处于检修状态。
不同装置的检修：分为合并单元检修、智能终端检修、保护装置检修、测控装置
检修等。
检修的影响：置于检修状态后的装置发出的报文置检修态，并能处理接收到的检
修状态报文。
检修判别机制
保护装置、合并单元、智能终端的检修判别机制
状态 合并单元不检修 合并单元检修
保护装置不检修 正常判别 检修异常，闭锁保护
保护装置检修 检修异常，闭锁保护 正常判别，报文置检修
状态 智能终端不检修 智能终端检修
保护装置不检修 正常出口 检修异常，闭锁出口
保护装置检修 检修异常，闭锁出口 正常出口，报文置检修
合并单元装置检修压板投入时，发送采样值报文中采样值数据的品质q的Test
位应置True；保护装置应将接收的SV报文中的Test位与自身的检修压板状态进
行比较，只有两者一致时才将该数据用于保护逻辑，否则应发告警信号并闭锁相
关保护。
检修压板投入时，装置发送的GOOSE报文中的test应置为TRUE；
合并单元
(检修压板投入)
母线保护
(检修压板退出)
线路保护
(检修压板投入)
S
V
报
文
q
品
质
位
(
t
e
s
t
=
1
)
S
V
报
文
q
品
质
位
(
t
e
s
t
=
1
)
发告警信号并闭锁保护
保护正常处理该采样值
GOOSE接收装置将接收的GOOSE报文中test位与自身的检修压板状态进行比较，
只有两者一致时才将信号作为有效进行处理，不一致时宜保持上一正常状态。
母线合并单元误投检修的影响
对本合并单元的影响
发送的报文为检修态，只处理检修态报文
对间隔合并单元的影响
级联后的电压值为检修态
对线路保护装置的影响
线路保护按PT断线处理，闭锁纵联和距离保护，开放复压闭锁
对母差保护的影响
母差保护按PT断线处理，开放两段母线电压复压闭锁
对主变保护的影响
主变保护按本侧PT断线处理
间隔合并单元误投检修的影响
对本合并单元的影响
发送的报文为检修态，只处理检修态报文
对母线合并单元的影响
将收到的正常母线电压置检修位
对线路保护装置的影响
闭锁线路保护所有保护功能
对母差保护的影响
闭锁母差差动保护
思考：此时能否退出母差装置该间隔SV接收软压板？
跨间隔保护装置，一次设备停运后后，才可退出对应SV接收软压板
间隔智能终端误投检修的影响
对本智能终端的影响
发送的报文为检修态，只处理检修态报文
对间隔合并单元的影响
保持PT切换状态
对线路保护装置的影响
线路保护装置收到的位置信息保持为检修前状态，线路保护逻辑正常动作，
但不能跳开断路器
对母差保护的影响
母差保护装置收到的位置信息保持为检修前状态，保护逻辑正常动作，但
不能跳开该间隔断路器
待检修保
护装置
(检修压板投入)
运行智能
终端
(检修压板退出)
待检修智
能终端
(检修压板投入)
G
O
O
S
E
报
文
(
t
e
s
t
=
1
)
G
O
O
S
E
报
文
(
t
e
s
t
=
1
)
不执行跳闸开出
执行跳闸开出
线路保护误投检修的影响
对线路保护影响
不能接收到正常的采样报文，闭锁所有的保护，发送的报文置检修态
对智能终端的影响
智能终端不能处理线路保护的GOOSE报文，仍可处理母差保护装置的报
文
对母差保护的影响
不能处理线路保护的GOOSE报文
母差保护误投检修的影响
对母差保护的影响
不能接收到正常的采样报文，闭锁所有的保护，发送的报文置检修
对线路保护影响
不能处理母差保护的GOOSE报文
对智能终端的影响
智能终端不能处理母差保护的GOOSE报文，仍可处理线路保护装置的报
文
不停电母线合并单元检修安措
母线合并单元检修，该套对应所有保护相当于失压运行，根据情况选择是
否投退该套和电压相关保护
不停电间隔智能终端检修安措
退出该智能终端所有出口硬压板
退出该套线路保护所有GOOSE出口软压板、母差保护所有GOOSE出口软
压板
退出该套线路保护所有保护功能软压板、母差保护所有保护功能软压板
投入该套母线保护、线路保护检修硬压板
投入智能终端检修压板，对该智能终端进行检修试验试验结束后，依次倒
序恢复
不停电间隔合并单元检修安措
退出该套母线保护所有GOOSE发送软压板、功能软压板
退出该套线路保护所有GOOSE发送软压板、功能软压板
投入该套母线保护、线路保护 检修硬压板
投入间隔合并单元检修硬压板 ，对该合并单元进行试验。
试验结束后，依次倒序恢复
不停电线路保护检修安措
退出线路保护所有GOOSE跳闸出口软压板、GOOSE接收软压板
退出线路保护所有功能软压板
退出线路保护SV接收软压板
退出母差保护该间隔 GOOSE接收软压板
投线路保护装置检修硬压板，对该装置进行检修试验
试验结束后，依次倒序恢复
不停电母差保护检修安措
退出母差保护所有GOOSE跳闸出口软压板、GOOSE接收软压板
退出母差保护所有功能软压板
退出母差保护所有SV接收软压板
退出线路保护、主变保护来自母差的 GOOSE开入软压板
投母差保护装置检修硬压板，对该装置进行检修试验
试验结束后，依次倒序恢复
间隔合并单元检修，一次陪停安措
退出该套母线保护此MU的SV接收软压板，该间隔GOOSE开入软压板
投入间隔合并单元检修硬压板 ，对该合并单元进行试验。
