微机原理与接口技术课程设计任务书

微机原理与接口技术课程设计任务及指导书（适用于0944121班）一、课程设计目的和任务：通过课程设计，主要达到以下目的：1、使学生增进对单片机的感性认识，加深对单片机理论方面的理解；2、使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、A/D、D/A等；3、使学生了解和掌握单片机应用系统的软硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。

二、课程设计题目：【1】数字音乐盒设计要求：1、利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音响，从而演奏乐曲（最少储存三首乐曲，每首不少于三十秒）；2、采用LCD显示；3、开机时有英文欢迎字符，播放时显示歌曲序号（或名称）；4、可通过功能键选择乐曲，暂停，播放；扩展功能：显示乐曲播放时间或剩余时间；【2】数字温度计设计要求：1、基本范围为－50℃—110℃；2、精度误差小于0.5℃；3、LED数码管直读显示；扩展功能1、可以任意设定温度的上下限报警功能；2、实现语音报数。

【3】交通灯设计设计要求：1、设计一个十字路口交通灯控制器。

用单片机控制LED灯模拟指示。

2、系统包括人行道、左转、右转以及基本的十字路口交通灯功能；3、系统除具有基本交通灯功能外，还具有显示倒计时、时间设置、紧急情况处理功能。

扩展功能：1、分时段调整信号灯的点亮时间2、根据具体情况实现灵活手动控制功能。

【4】电子密码锁设计要求：1、系统能完成开锁、超时报警、超次锁定、管理员解密、修改用户密码基本的密码锁的功能；2、还具有调电存储、声光提示等功能。

扩展功能：通过遥控器实现锁的基本操作。

【5】电子钟的设计设计要求：1、可以实现23h59m59s的显示，用六位LED显示出来，显示格式为“时时：分分：秒秒”。

2、可以利用按键设置任意的时分秒各位，并具有按键复位功能；扩展功能：1、实现整点语音报时功能。

2、实现年月日的显示。

【6】基于单片机的彩灯控制设计要求：1、以单片机为核心，设计一个彩灯控制器，控制8个彩灯依次点亮和依次熄灭。

《建筑设计》实习任务书（共5篇）

《建筑设计》实习任务书（共5篇）第一篇：《建筑设计》实习任务书《建筑设计》实习任务书一、实习目的为了进一步加深对《建筑设计》课程所学理论知识的理解，促进学生对知识的融会贯通，理论联系实际，培养学生的社会调查能力、分析问题和解决问题的能力以及综合利用所学知识的能力，采取学生自行搜集资料、现场参观、实地调查等方法，要求学生完成对恩施市建筑的调查，选择某个角度重点分析，以检验学生掌握知识的程度，并作为实习成绩评定的重要依据。

二、实习内容级时间安排（一）调查恩施市内餐饮建筑（6月13日上午）对恩施市内主要的餐饮建筑进行调查研究，重点考查餐饮建筑设计方法和注意事项。

（二）调查恩施市的幼儿园建筑（6月13 日下午）调查恩施市主要的幼儿园建筑，分析幼儿园建筑设计手法，注意事项。

（三）调查恩施市住宅建筑（低层、多层、高层）（6月14日、15日、16日）选择恩施市内主要的居住小区进行调查，重点从居住区的布局、建筑平面、立面造型、色彩等方面进行分析。

（四）参观恩施州博物馆（6月17日）参观恩施州博物馆，分析博物馆建筑设计的方法等，重点从平面布局、参观线路、室内光照、立面造型、建筑色彩等方面分析。

三、实习成果内容根据调查的情况，选择一个角度进行重点分析，撰写实习报告一份（字数2000字左右），图文并茂。

四、实习要求1、尽可能拍现场照片，作为实习报告写作的依据。

2、发挥团队作用，互相帮助、协调合作，注意安全。

五、实习成绩评定建筑设计实习是建筑设计课程教学的必须环节，占该课程分数百分比为20%（即20学分）。

第二篇：2009医院建筑设计任务书06建筑学2009~2010学年第一学期建筑设计Ⅰ教学任务书建筑与规划学院建筑系2009-6 建筑学专业本科四年级第一学期课程设计任务指导书医院门诊楼方案设计授课班级:06建筑学①②班指导老师:韩玲凤元利鲍如昕张为制定时间:2009年 6月一、教学目的1、通过医院的设计使学生了解医院建筑设计的基本要求与要素,初步掌握医院建筑的知识与设计方法。

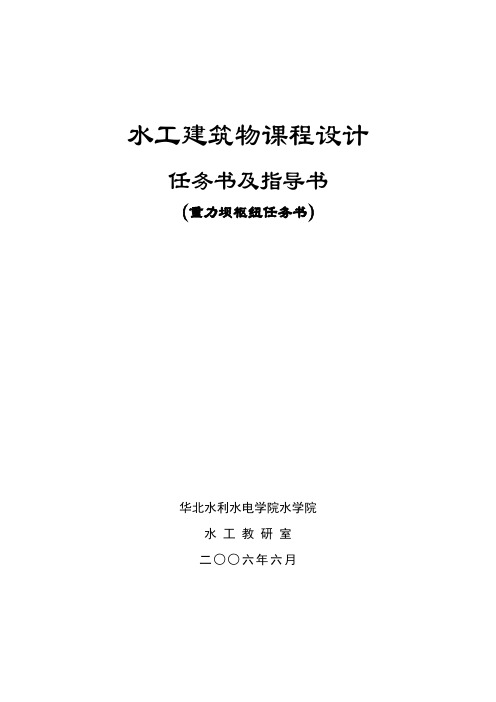

水工建筑物课程设计任务书及指导书

水工建筑物课程设计任务书及指导书（重力坝枢纽任务书）华北水利水电学院水学院水工教研室二○○六年六月一、课程设计目的与要求（一）课程设计目的，是使学生融会贯通本课程所学专业理论知识，完成一个较完整的设计计算过程，以加深对所学理论的理解与应用。

培养学生综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法以及计算、绘图和编写设计文件的能力。

（二）课程设计要求1.必须发挥独立思考能力，创造性的完成设计任务。

在设计中应遵循技术规范，尽量采用国内外的先进技术与经验。

2.对待设计、计算、绘图等工作，应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高水平，并从中得到锻炼。

3.必须充分重视和熟悉原始资料，明确设计任务，在规定的时间内圆满完成要求的设计内容。

4.成果包括:设计计算说明书一份，图纸2张(包括一张蓝图)。

（三）设计任务1.根据地质、地形条件和枢纽建筑物的作用，进行枢纽布置方案比较通过初步分析确定。

绘制下游立视图。

2. 进行非溢流坝的剖面设计，内容包括：拟定挡水坝剖面，稳定（包括单一安全系数法和可靠度理论法），应力分析（用材料力学法计算边缘应力）并绘制设计图。

3.进行细部构造设计，包括：混凝土标号分区、分缝、止水等。

（四）设计说明书参考目录第一章基本资料第二章坝体剖面拟定第三章稳定分析第四章应力分析第五章细部构造设计第六章地基处理及两岸的连接二、基本资料（一）工程概况顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。

通过礼河、洲河及输水渠道，可通向唐山市；经还乡河、陡河可通秦皇岛市。

为解决唐山市、秦皇岛市两地区用水，国家决定修建顺河水库。

顺河水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积33700平方公里，总库容为25.5亿立方米。

水库距迁西县城35公里，有公路相通。

土木工程施工课程设计指导书任务书

土木工程施工课程设计指导书1 工程概况（1）建筑设计特点（2）结构设计特点（3）建设地点特征（4）施工条件2 设计条件1 开工日期：**年**月**日工期：按照国家工期定额范围内考虑。

2 一般情况下，每天采用一班制，不考虑加班。

特殊情况下需采用多班制，必须由指导教师同意。

3 进度表中，每个月排30天。

4 施工现场所用水、用电，均考虑由主干道引入。

5 劳动力和材料供应充足，能满足施工要求。

3 设计内容、步骤及要求：3．1 工程概况和施工特点分析1 工程施工概况（1）建筑设计特点（2）结构设计特点（3）建设地点特征（4）施工条件2 工程施工特点3．2施工方案设计1确定施工程序2施工起点流向3确定施工顺序4施工方法和施工机械的选择5施工方案的技术经济评价3．3主要技术组织措施1保证工程质量措施2保证施工安全措施3冬雨季施工措施4降低成本措施3．4施工进度计划1划分施工过程2计算工程量注意工程量单位应与定额保持一致。

3计算劳动量4确定各施工过程的施工天数5编制施工进度计划的初始方案6检查与调整7绘制正式进度计划3．5资源需用量计划1劳动力需用量计划2主要材料需用量计划3构件和半成品需用量计划4施工机械需用量计划3．5施工平面图1确定垂直运输机械的布置2确定搅拌站、仓库、材料、构件堆场以及加工厂的位置3现场运输道路4临时设施布置5水电管网布置4设计参考资料4．1 课程设计有关的技术规范4．2 参考文献国内土木主要期刊相关书籍施工手册（上、中、下）工程建设标准强制性条文辽宁省建筑安装工程劳动定额国家工期定额已建的单位工程施工组织设计单位工程施工组织设计任务书1一、题目1：砌体结构住宅楼施工组织设计二、设计目的：本课程设计为单位工程施工组织设计，是《土木工程施工》课程的主要教学环节之一，通过本课程设计，初步掌握单位工程施工组织设计的步骤和方法，巩固所学理论知识，并运用所学知识分析和解决单个建筑物的施工组织问题。

建筑施工组织设计大纲任务书指导书

泰州职业技术学院课程设计任务书《施工技术与组织课程设计》教学大纲总学时数（周数）：1周适应专业：建筑工程三、教学内容与基本要求施工组织设计的编制１.依据２.工程概况３.施工方案４.施工进度计划和网络计划５.劳动力需用量计划６.施工平面图（施工总平面布置图）四、报告书编制要求施工组织设计编制要求1、要求编制内容齐全，文字说明扼要，图示表达清晰，定额查阅有据。

2、工程概况结合教材的内容和要求以文字或表格的形式给出，内容全面具体。

3、施工方案编制要求结合工程实际确定相应的施工流程，明确施工段的划分及施工的大致流向，以流程图的形式完整表示出其施工顺序并对主要的施工过程作出说明（包括工作的特点、所用的施工机械和施工方法等），技术组织措施主要要求列出质量保证措施、成本降低措施、安全施工措施和文明施工措施。

4、施工进度计划的编制要求施工进度计划按照劳动力需用总量及现场生产工人班组的配备情况来决定，以横道图的形式绘制，（能另绘制整体或分部工程的网络图最好）。

图表要尽量简化，但必需保证对工程的指导作用。

表格的形式可参照教材。

5、劳动力及各项资源需用量计划的编制要求包括劳动力的需用量计划、机械需用量计划、构件及半成品需用量计划、主要材料需用量计划。

以书上所给的相应表格形式填写，时间单位适宜取定。

6、施工平面图的编制要求1：200或适宜比例绘制，对图上表示的内容统一编号并作出说明。

附在后面。

二、技术参数和设计要求（一）工程概况：本工程为本工程为某粮库及其加工车间。

建筑、结构图参见图纸。

其余情况详见施工图。

（二）施工条件：1．施工现场已达到“三通一平”要求，对外交通便利，施工中各种建筑材料均可由公路直接进场。

2．现场堆放条件一般，材料、构件大部分要分批进场。

3．施工期限自XX年3月1日到7月20日。

4．施工期间各月气温可参阅下表有关数据：月份一二三四五六七八九十十一十二温度。

C 1．9 3．7 8．3 14．5 19．624．428．127．422．817 10．64．55．施工期间各月平均降雨量可参考下表数据：月份一二三四五六七八九十十一十二温度。

旅馆设计任务书

合肥工业大学建筑与艺术学院建筑学专业课程教学设计任务指导书公共建筑设计（Ⅲ）旅馆建筑设计（三年纪下学期）合肥工业大学建筑与艺术学院·建筑学系一、建设地点：位于安徽省某地风景旅游区内。

二、设计要求：1、旅游建筑设计概念旅游作为一产业的产品特征应能达到满足人们的物质与高层次精神的需求。

这就需要有赏心悦目的旅游资源以及舒适的旅游设施和便利的交通，以使人们在领赂绚丽的山川佳色、了解各地的民情习俗、参观宝贵的文化遗产、欣赏灿烂的文化艺术以及浏览现代社会建筑成就中陶冶情操、增长知识、传播友谊。

围绕这一目的而开发就是旅游建筑设计的基本出发点。

把大自然的景观、人类创造的物质世界通过设计策划开发成为旅游景点，点缀建筑使人们在舒适、方便的条件下游憩，并做到维系生态、保护古迹、美化环境，这也正是旅游建筑设计的具体要求。

旅游建筑设计是围绕服务于游客而作的，因而设计要把握现代社会的人们希望在旅游中贴近自然、追求野趣、增长知识的心态进行策划，挖掘自然的奇持．把人类创造的精华融合于旅游建筑综合开发之中，使人们在旅途休闲中获得精神与物质的满足才是旅游建筑设计的基本概念。

2、掌握旅馆设计的基本原理，妥善解决各部分的功能关系，满足其使用要求。

3、建筑按《旅馆建筑设计规范》所规定的三级标准进行设计，各部分设计满足规范要求。

4、充分结合地形，密切建筑与环境的关系。

在平面布局和建筑形体设计时，充分考虑环境对建筑的影响。

5、处理好新老建筑的结合，做好室内外环境设计，安排好建筑与场地，道路交通方面的关系，布置一定数量的停车位及绿化面积。

三、设计内容及使用面积分配：该旅馆设置床位150个，总建筑面积约为10000㎡，允许有±5%的增减幅度，层数不超过五层。

（一）、客房部分：2650㎡1、双人间 60间2、单人间25间3、套间 5间4、客房各层设置服务员工作间、贮藏间、开水间及服务人员卫生间。

（二）、公共部分：660㎡1、门厅200㎡（含服务台、休息厅）2、商场50㎡3、行李间25㎡4、商务中心25㎡6、咖啡厅80㎡6、大会议室80㎡ 2间7、小会议室30㎡ 4间8、门卫值班室20㎡（三）、餐饮部分870㎡1、中餐厅300㎡（含大宴会厅200㎡，4-5小单间）2、西餐厅150㎡3、风味餐厅60㎡2个4、厨房300㎡（四）、康乐部分500㎡1、健身房100㎡2、乒乓球室50㎡3、台球室50㎡4、棋牌室50㎡5、游戏室50㎡6、舞厅200㎡（五）、行政管理用房260㎡1、管理办公室 20㎡5间2、男女更衣室/淋浴室60㎡3、职工餐厅50㎡4、库房50㎡（六）、技术用房200㎡1、消防控制室40㎡2、配电室60㎡3、空调机房100㎡4、停车位20辆四、图纸要求：（一）、图纸规格1、图纸尺寸：841*5942、表现方式：可用钢笔淡彩或水彩、水粉渲染，允许用电脑出图。

建筑结构课程设计任务书

《建筑结构》课程设计指导书整体式单向板肋形楼盖设计一课程设计目的1、了解单向板肋形楼盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，熟练掌握按弹性理论分析内力的方法。

4、了解并熟练现浇板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式和制图规定，提高识读施工图的能力。

6、学会绘制板配筋图，主、次梁配筋图。

二设计资料某多层厂房，采用钢筋混凝土现浇单向板肋形楼盖，其楼层结构布置如下图所示。

单向板肋形楼盖结构平面布置图楼面荷载、材料及构造等设计资料如下：1、楼面活荷载标准值k p =6KN/2m2、楼面面层20mm 厚水泥沙浆抹面，板底用15mm 厚混合沙浆粉底，梁底用20mm 厚混合沙浆粉底。

3、混凝土强度等级为C20，钢筋除主梁和次梁的纵向受力钢筋采用HRB335级外，直径，﹤12m m 的均采用HPB235级钢筋。

4、板伸入墙内120mm ，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱截面尺寸为300mm ×300mm 。

三设计内容和要求1、板和次梁考虑塑性内力重分布计算内力并配筋；主梁按弹性理论计算内力并配筋，提交计算书一份（要求用A4白纸手写）。

2、绘制楼盖结构施工图。

（二号图纸两张）内容包括：（1）楼面结构平面布置图及板配筋平面图（要求：标注墙、柱定位轴线及编号和梁、柱定位尺寸及构件编号，板厚、板编号及板中钢筋直径、间距；绘图比例为1:100）（2）次梁、主梁配筋图（要求：标注主、次梁的截面尺寸及几何尺寸，钢筋的直径、根数、编号及其定位尺寸；绘图比例为1:50（主、次梁配筋立面图）,1:20（主、次梁截面图)）。

3、纪律。

要求必须按规定课程课表到指定教室参加课程设计指导，并严格遵守课堂纪律，不得无故旷课。

四参考资料1、建筑荷载规范2、混凝土结构设计规范。

1_滨水别墅建筑设计任务书

艺术设计学院专科学生作业指导书《建筑设计》一、课题名称住宅建筑设计二、课题目的通过住宅建筑方案的理论学习和课题设计，使学生能加强对建筑空间设计基础知识的理解，掌握建筑空间设计的特性。

在此基础上，能够根据所提供的课题内容进行创造性设计，按照教学要求创造出整套较为合理的方案。

三、课题简介该课题为滨水低层住宅建筑设计，要求学生虚拟业主，根据环境（详见下图）自主选择基地位置进行综合建筑（环境）设计。

四、设计要求1、开拓设计思路，突出“以人为本”、“建筑节能”的指导思想，创造出功能合理、经济适用、安全舒适、环境优美的智能化住宅设计方案，推进住宅设计的更新与优化。

2、为保证居住的舒适性与安全性，各行为空间应根据低层住宅的特点进行合理的空间划分，达到公私分区、食勤分区、联系方便、避免干扰的要求。

3、主体结构、设备部件之间应符合摸数协调关系。

4、按照炊事行为和生理卫生要求，精心设计厨房和卫生间，综合考虑成套设备、通风排气、暗藏集中多类管线，实现厨卫设计标准化、系列化。

5、适当考虑停车。

6、适型亲切宜人、有新意、有时代感、结合绿化建筑，提倡采用坡屋顶，并加以充分利用。

7、面积指标：1）建筑面积：300㎡（±5%）2）套型各功能空间（参考）净面积：客厅：50 ㎡；主卧：25㎡；客房：20㎡；书房：15㎡；厨房：10 ㎡；餐厅：15㎡；卫生间：6㎡；佣人房：12㎡；车库：24㎡（4×6）3）层数：2-3层4）结构：砖混结构5）技术经济指标：使用面积/套；建筑面积/套；使用面积系数；占地面积五、工作量内容及要求1、图纸内容：总平面图、各层平面图、立面图、剖面图、效果图（和室内局部透视图）及相关分析图，表现技法不限。

2、图纸幅面：A1幅面（594mm×841mm），图纸比例自定，注意版式要求。

3、图纸量：以交待清晰设计构思为宗旨。

4、不超过500字的文字说明5、交图日期：课程结束时间六、评分标准1、成绩分配：课程考核形式属专业考查课，总分为100分。

锅炉课程设计任务、指导书

《锅炉及锅炉房设备》课程设计任务书《锅炉及锅炉房设备》课程设计指导书《锅炉及锅炉房设备》课程设计任务书设计题目：郑州某厂区及生活区的供热锅炉房设计设计目的：1.在《锅炉及锅炉房设备》课程学习的基础上，运用所学的基础理论和专业知识解决实际工程问题；2.了解锅炉房工艺设计的内容、程序和基本原则；3.通过课程设计使学生掌握设计计算步骤和方法，并能参考有关规范、标准、工程设计及其它参考资料选择合适的设备；4.锻炼学生工程绘图与识图的能力，掌握设计说明书的编制过程；5.培养学生学会收集并查阅各相关资料，为以后的学习及毕业设计打下基础。

主要原始资料：（1）基本情况本设计为一蒸汽锅炉房，为生产、生活及厂房和住宅采暖生产饱和蒸汽。

生产和生活为全年性用汽，采暖为季节性用汽。

生产用汽设备要求提供的蒸汽压力最高为0.4MPa，用汽量为3.7t/h；凝结水因生产过程中收到污染不能回收利用；采暖用汽量为7.8t/h,其中生产车间为高压蒸汽采暖，住宅采用低压蒸汽采暖，采暖系统的凝结水回收率高达65%；生活用汽主要供食堂和浴室的需要，用汽量为0.7t/h，无凝结水回收。

（2）燃料资源天然气参数：各成份含量 CH4=98%; C3H6=0.6%; C3H8=0.3%; C3H10=0.3%;N2=1.0%标准状态下的低位发热量 Qnet,ar=36533 kJ/kg标准状态下的密度ρ=0.7435 kg/m3（3）水质资料总硬度 H0=7.35 mmol/L,永久硬度HFT=4.35 mmol/L，暂时硬度HT=3.0 mmol/L,总碱度A=3.0 mmol/L，PH值=8.27，溶解固形物为550 mg/L。

（4）气象资料冬季采暖室外计算温度、冬季采暖室外平均温度、冬季通风室外计算温度、夏季通风室外计算温度、大气压力、地下水位等查当地气象资料。

如郑州地区冬季采暖室外计算温度为t’w=5 ℃，冬季采暖室外平均温度为tpj=1.4℃。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

排水工程毕业设计
任务书与指导书

内蒙古工业大学
土木工程学院市政系
2014年12月
一. 设计题目：
内蒙古排水工程设计
二．设计目标：
以培养工程师基本素质为中心，通过毕业设计的教学环节，使学生具备一些基
本的工程知识：
1 调查研究、收集资料和阅读中外文文献的能力；
2 方案的技术、经济、环境、社会等诸方面的综合分析论证能力；
3 一定的理论分析与设计运算能力；
4 良好的计算机操作及应用（绘图、方案论证、技术优化等）能力；
5 熟悉并掌握与工程建设有关的标准和规范；
6 工程制图及编写说明书的能力。
三. 设计任务：
1 排水管网的扩初设计；
2 排水泵站工艺设计，含部分工艺施工图设计；
3 污水处理工艺设计，含部分单体构筑物的工艺施工图设计；
4 污泥处理工艺设计，含部分单体构筑物的工艺施工图设计；
5 平面布置及高程计算。
四. 基本要求：
1 通过阅读中外文文献，调查研究与收集有关的设计资料，确定合理的污水处理工
艺流程，进行各个构筑物的水力计算，经过技术与经济分析，选择合理的设计方案；
2 设计说明书应包括污水处理工程设计的主要原始资料，污水管道计算、污水处理
程度计算、污水处理厂计算、排水总泵站计算，附有必要的计算简图，设计说明书
要求内容完整，计算准确，文理通顺、书写工整，一般应在3.5～5.5万字左右，应
有300字左右的中英文说明书摘要，编写格式参照《内蒙古工业大学本科生毕业设
计（论文）模板及表格（修订）》；
3 毕业设计图纸应准确地表达设计意图,图面力求布置合理、正确、清晰，符合工程
制图要求，图纸不少于10张（1号图纸不少于8张），采用计算机绘制.
4 设计中建议对有能力的学生进行某一专题或某一设计部分进行深入的计算，培养
2

学生的独立工作、善于思考的能力。
五. 设计原始资料：
1 地形与城市规划资料
（1）城市地形与总规划图一张；
（2）城市各区人口密度与居住区生活污水量标准：
城市各区的人口密度均按人/公顷计算；
污水量标准按照升/人计算；
（3）屋面各类路面比例（%）：
各种屋面混凝土与沥青路面碎石路面非砌石路面绿地
20 35 15 15 15
（4）工业、企业与公共建筑的排水量和水质资料：
公共建筑名称平均排水量 m3/d 最大排水量 m3/h SS mg/L COD mg/L BOD5 mg/L pH 水温
℃
A厂 5000 450 300 600 290 8.3 23
B厂 3800 200 1000 1200 800 7.8 22
（5）生活污水水质资料：
SS mg/L COD mg/L BOD5 mg/L pH 水温 ℃ TN mg/L 氨氮 mg/L
220 400 265 7.8 15 35 30
2 气象资料
（1）气温资料：
年平均气温 ℃ 12 月平均气温 ℃ 19
年最高气温 ℃ 32 月最高气温 ℃ 28
年最低气温 ℃ -18 月最低气温 ℃ -13
-10℃以下天数 d 60 0℃以下天数 d 100
降雨量 mm/n 300 蒸发量 mm/n 270
（2）常年主导风向：见图风玫瑰，最大风速3m/s；
（3）设计暴雨强度公式：q=1663(1+0.985lgP)/(t+6.4)0.86。
3 受纳水体：最高水位-3.3m，最低水位-5.5m，常水位-4.6m。
4 地质资料
3

土壤性质冰冻深度（m）地下水位（m）承载力（MPa）
2m以上为粘土 2m以下以沙土为主 1.2 7.0 正常

六. 设计步骤：
1 排水量计算
（1）确定排水量标准，计算城市最高日排水量、居民最高日生活排水量、工厂最高
日生产排水量、未预见排水量，即可得该城市最高日设计排水量；
（2）计算城市最高日最大时的排水量，设计流量；
（3）计算城市平均日平均时的排水量，平均流量；
2 排水管网水力计算
（1）排水方案、排水体制的选择；
（2）排水区域划分、排水管网定线；
（3）划分设计管段，确定管段的设计流量；
（4）管道的水力计算；
（5）根据计算结果绘制管网平面布置图；
3 污水处理程度计算
（1）城市生活水和工业废水综合后的水质情况；
（2）根据污水排放口的出水水质要求计算悬浮物SS、生化需氧量BOD5、氮N和磷P
的处理程度；出水要求满足污水综合排放标准中的一级B标准。
4 污水厂设计计算
（1）根据地形、气象、水文等原始资料，考虑城市总体规划、污水的再生利用与环
境影响等因素，通过技术经济比较选择适宜的厂址和处理方案，并加以说明；
（2）确定各处理构筑物的设计流量；
（3）确定各构筑物的形式和数目，根据确定的污水厂位置，初步进行污水厂的平面
布置和高程布置，在此基础上确定构筑物的形状，有关尺寸和安装位置等；
（4）进行各构筑物的设计计算，订出各构筑物和各主要构件的尺寸；
（5）绘制出各构筑物的具体尺寸，确定各构筑物在平面布置上的确切位置，最后完
成平面布置，确定各构筑物之间连接管道的位置、管径、长度、材料及附属设施，
最后确定污水厂的高程布置；
4

5 泵站工艺设计计算
泵站位置选择和构造形式、主要尺寸、设备型号与数量、技术性能说明、水泵工
作点计算和流量、扬程复核等计算、集水井的面积、平面尺寸、有效深度、进水格
栅计算等，要求画出水泵特性曲线与管路特性曲线。
七．工作进度表
时间完成工作
第1周阅读中外文文献，分析给定的原始资料，调查与收集有关的设计资料
第2～3周排水管网设计
第4～6周污水厂设计
第7周泵站设计
第8周中期检查及修改
第9～10周
编写设计说明书
第11～12周
毕业设计图纸绘制
第13周终期检查及毕业设计答辩
