11级热源及供热课程设计任务书
采暖课程设计任务书
采暖工程课程设计任务书一、 原始资料1. 建筑物的名称及所建地区：2. 设计项目：室内采暖3. 气象资料：（冬季）室外气象资料可根据建筑物所在地区按《规范》取值（w t ,w v ）。
室内采暖计算温度：走廊、厕所、楼梯间，n t =16℃，其余房间n t =18℃.4. 室外热网热力资料：供水温度g t =95℃，回水温度h t =70℃；外网提供资用压力△P=1400Pa ；外网提供热水流量，可以保证需要。
引入口位置：在建筑物北侧中间部位，距外墙2.5米处，管底标高-1.5米。
5. 围护结构：外墙：多孔砖外墙-370，传热系数1.1W/㎡.℃。
外窗：单层塑钢窗，传热系数3.65W/㎡.℃。
内墙：加气混凝土板240，传热系数1.37W/㎡.℃。
外门：双层金属门板（中间填充15~18mm 厚矿棉板），传热系数2.57 W/㎡.℃。
屋面：平屋面（硬质岩棉板），传热系数0.87W/㎡.℃。
建筑物层高：住宅（进行一、二层采暖设计）层高为2.9 m ；办公楼（进行1、2层采暖设计）层高为3.2m ；地面（底层）按不保温地面划分地带。
其它详见图纸。
二、 设计内容：1. 计算内容：① 围护结构传热耗热量1Q ，计算基本步骤；② 冷风渗透耗热量2Q ，按缝隙法进行；③ 冷风侵入耗热量3Q ；④ 将所计算的1Q 、2Q 、3Q 汇于一表，并确定出房间的供暖热负荷； ⑤ 各房间散热器片数选择计算及计算表；⑥ 管道水力计算及表格；⑦ 管道局部阻力系数统计表；⑧采暖系统的水力计算表及草图。
2.设计内容：①绘制采暖系统管路轴测图：注明各管径、散热器片数、管道标高，主要设备及材料统计表，设计说明（系统形式、供、回水温度、压力、总热量及总流量等）、图例、坡度、坡向及比例。
②绘制采暖系统平面布置图：注明管径、散热器片数（注：结构图应轻、细画，管道应重、粗画）、比例、坡度、坡向。
三、将设计说明书、任务书、计算说明、计算表格、设计图纸装订成册。
热网课程设计任务书指导书(2010年6月)
《热源与热网》课程设计任务书－热网部分《热源与热网》课程设计指导书－热网部分青岛理工大学建筑环境与设备工程教研室周恩泽2009年6月《热源与热网》课程设计任务书－热网部分设计题目：某居住小区（某校区）室外供热管道工程设计设计目的：在《供热工程》课程学习的基础上，运用学过的基础理论和专业知识，结合工程实际，参考国家有关规范、标准、工程设计图集及其它参考资料，独立地完成所要求的室外供热管道设计任务。
通过课程设计，系统地掌握设计计算步骤、方法，培养学生分析、解决问题的能力，为以后的学习以及毕业设计奠定基础。
主要原始资料：（1）设计地区及气象资料设计地区从下列城市中选取：北京、长春、沈阳、大连、石家庄、太原、济南、青岛、兰州、西宁设计地区气象资料查取相关设计手册（2）土建资料区域总平面图，包括道路走向，建筑物分布，建筑物高度及建筑面积，建筑物用途。
总平面图中应包括区域的地形标高和位置座标。
（3）热源及热媒参数：热源为换热站，将一级管网的高温水（120O C/70O C）转换为二级管网的低温水（85O C/60O C），向小区（校区）进行供热。
设计内容和要求：第一部分：设计计算与设计说明书的编制依据有关规范，考虑设计地区的实际，综合协调热源，管网和热用户三者间的关系，制定出技术上可靠，经济上合理节约的供热管网和热源设计方案。
包括以下内容：一、供热系统热负荷的概算方法及计算结果二、供热管网的设计方案说明包括供热系统的热源形式，热媒形式及参数，热网的布置形式及敷设方式，热网与热用户的连接方式，阀门、固定支架、补偿器、排气泄水装置等管道附件设备以及检查室的设置，供热系统的调节方式以及供热调节曲线的绘制等各项内容论述和说明。
三、热网的水力计算方法及计算结果四、供热系统的定压方式，水压图的绘制。
第二部分：施工图纸绘制要求绘制出热网管道系统图，热网管线纵剖面图。
附表：水力计算表《热源与热网》课程设计指导书－热网部分本指导书根据设计任务书提出的设计内容和要求指出了设计中应考虑的原则和应注意的问题，对其中某些问题作了必要的说明。
供热工程课程设计说明书
河南城建学院《供热工程》课程设计学号041412140专业建筑环境与设备工程课程名称供热工程指导教师王靖李奉翠虞婷婷付浩卡能源与建筑环境工程学院2015年5月目录第1 章设计概况 ............................................................................................. 错误！未定义书签。
1.1 设计题目 (2)1.2 设计任务及要求 (2)1.3 设计原始材料 ............................................................................................ 错误！未定义书签。
1.4设计依据 .................................................................................................... 错误！未定义书签。
第2章采暖负荷计算 ....................................................................................... 错误！未定义书签。
2.1 采暖系统设计热负荷 ................................................................................ 错误！未定义书签。
2.2围护结构的基本耗热量计算 (4)2.3围护结构朝向修正耗热量的计算 (5)2.4冷风渗透耗热量的计算 (5)2.5冷风侵入耗热量的计算 (6)2.6 热负荷计算举例 (6)第3章采暖方式的比较与选择 (7)3.1集中供热 (7)3.2采暖系统形式选择 (7)3.3 分户采暖 (8)3.4 采暖末端方式的选择与计算 (8)第4章机械循环单管跨越式分户采暖水力计算 (10)4.1 室内平面图及水力计算 (10)4.2 一单元一层用户水力计算 (10)4.3 三单元三层用户水力计算 (12)4.4 单元立管与水平干管水力计算 (14)4.5 不平衡率的计算 (15)第5章设计心得体会与经验总结 (9)第一章设计概况1.1设计题目北京市京郊大院采暖工程设计1.2设计任务及要求1.21 设计任务设计任务包括一层到三层采暖计算1.22设计要求1、采暖设计计算内容(1)建筑围护结构耗热量的计算确定外墙、屋顶、门、窗、地面等的传热系数；列表计算各房间的基本耗热量，附加耗热量，进而求出供暖设计热负荷；计算该建筑物的热指标(2)采暖系统方案确定(3)采暖系统设备选择及计算(4)采暖系统进行水力计算2、散热器计算(1)散热器的选择及计算3、设计图纸绘制及基本要求(1)采暖平面图1:50或1:100(2)采暖系统图（按比例绘制，但出图时不需要比例也不标注比例）(3)散热器设备布置平面图1:50或1:100(4)采暖管路布置平面图1:50或1:100(5)图纸目录、设计施工说明、设备材料表等。
4热源热网课程设计任务书..
热源热网课程设计任务书一、设计目的热源热网课程设计是《流体输配管网》、《供热工程》、《燃料与燃烧设备》课程的重要组成部分。
通过本设计，掌握小区集中供热热水管网、换热站（锅炉房）的设计程序、方法、步骤及有关热源与外网的基本知识，训练绘图技能。
做到能够分析和解决集中供热中的一些工程技术问题。
二、设计条件小区所在地区：××××城市（哈尔滨、长春、沈阳、北京等）；小区建筑分布情况：如平面图所示，建筑功能包括：住宅、底商住宅、地下车库；供暖面积热指标：根据建筑功能、建筑物所在地区从相关手册中选择最高建筑物高度：（18m、20m、22m）；热媒及参数：热水，设计供回水温度为：（95℃/70℃；85℃/65℃；60℃/50℃）。
用户预留资用压力3-5mH2O。
三、设计内容与要求1、采暖热负荷计算热负荷计算采用指标法进行，对于普遍民用建筑采用面积指标法，对于大空间建筑采用体积指标法。
热指标查相关规范或《供热工程》附录，并结合现行的节能设计标准，将各单体建筑的热负荷计算结果列表于计算书中。
2、确定热源（换热站）的位置需考虑的因素（1）尽量靠近主要负荷及负荷密度较大处。
（2）应考虑整个管网的水力平衡性。
（3）热源若为锅炉房，还应考虑小区内环境卫生及美观、交通运输、主导风向，且宜位于区域地势较低处。
3、管网的布置（1）管道尽量平行于道路和建筑物。
（2）尽量将管道设在人行道及绿化地带下，且少穿道路。
（3）管网形式采用直埋敷设或地沟敷设。
（4）管网敷设应力求线路短直。
（5）热力管线与建筑物、构筑物及其他管线的最小间距应符合规范的规定。
（6）将管线布置草图绘于计算书中。
4、水力计算根据热负荷，对各热网管路进行水力计算，并对主要并联管路进行阻力平衡，计算结果分别列入相应水力计算表中，并附加局部阻力。
5、绘制水压图（草图）根据热网水力计算结果在说明书中绘制热网水压图（草图）6、循环水泵及定压系统计算（1）循环水泵的选择①根据流量，阻力损失选择循环水泵。
建环专业 供热工程 课设任务书和计划书

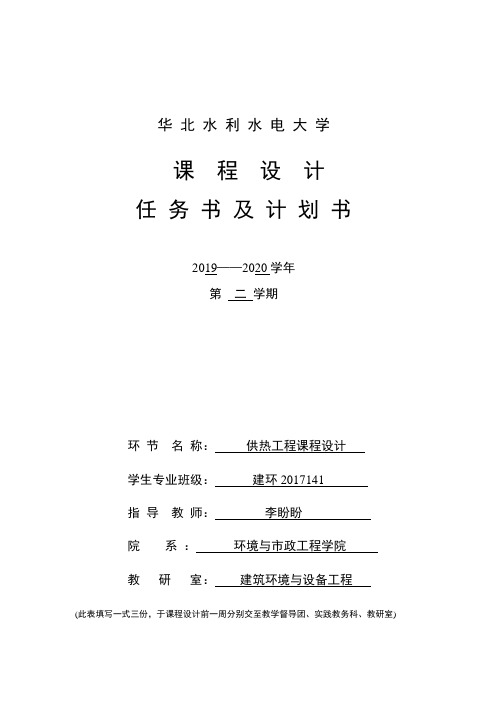

课程设计
任务书及计划书
2019——2020学年
第二学期
环节名称：供热工程课程设计
学生专业班级：建环2017141
指导教师：李盼盼
院系：环境与市政工程学院
教研室：建筑环境与设备工程
(此表填写一式三份，于课程设计前一周分别交至教学督导团、实践教务科、教研室)
课程设计任务书
课程设计名称
供热工程
专业班级
（学生人数）
建环2017141
人
指导教师
李盼盼
本学期承担相应程教学任务情况
课程设计目的及任务
培养学生运用理论知识解决工程实际问题的能力，初步掌握一般空调设计的基本方法和步骤。本课程设计主要是进行室内采暖设计、换热站设计和小区热网的设计等方面的训练，包括热负荷计算，供热系统的布置和水力计算及设备选型等，以及平面图、系统图、剖面图等的计算机绘制。
4、应有一定的工程技术经济观念，了解有关专业规范；
5、设计结果要有独特见解，有一定的创新和应用价值。
课程设计目标
培养学生运用理论知识解决工程实际问题的能力，熟悉专业规范，初步掌握一般空调设计的基本方法和步骤。本课程设计包括室内采暖设计、换热站设计和小区热网设计等内容，包括热负荷计算，供热方案的布置和水力计算，以及平面图、系统图、剖面图等的计算机绘制。设计图纸要求达到初步设计阶段，其中至少有一张图纸达到施工图的深度；图纸绘制不少于5张（A2），包括：设计总说明、设备材料表、平面图、系统轴侧图、剖面及设备详图）。说明书、计算书打印（A4）装订，字数不少于10000字。
6、《地板采暖辐射规程》《辐射供暖供冷技术规程》（JGJ 142-2012）
7、《暖通空调数据手册》
8、《严寒和寒冷地区居住建筑节能设计标准》（JGJ 26-2010）
供热课程设计说明书.
供热行业营销手册中国矿业大学供热工程课程设计说明书本文中计算表下载请搜索子夜扣扣供热计算表子夜扣扣热负荷专业：建筑环境与设备工程年级： 12级02班学号：学生姓名：指导教师：中国矿业大学力学与建筑工程学院2015年12月7日一、工程概况说明：1.1、该工程为天津市民用建筑某住宅小区供热工程1.2、气象资料查课本《供暖工程》附录D表D-2（P324）可得天津市气象资料：供暖室外计算温度：-9℃室内计算温度：18℃采暖期日平均温度：-0.9℃采暖期天数：122天1.3、热源及热媒的选择天津小区室外供热管网的设计属于民用建筑供暖的设计。
热源：市政供热管网，130℃供，80℃回。
通过比较热水、蒸汽供热的各自的优缺点，采用热水作为供热热媒在本设计中，只有供暖热负荷，采用95/70℃的低温水作为供热介质。
1.4、热网的系统形式及敷设方式：热网采用闭式双管异程式管网管道采用直埋敷设方式。
二、负荷计算：2.1、供暖设计热负荷的概算采用面积热指标法进行计算建筑物的供暖设计热负荷，可按下式进行概算:Qn=qfF×10-3式中Qn－建筑物的供暖设计热负荷，KW;F－建筑物的建筑面积，m2;Qf－建筑物供暖面积热指标, W/m3本设计为新建节能小区集中供热，采用面积指标法，热负荷指标选取为50W/m22.2、各建筑物的热负荷估算详见下表所示：2.3、计算年耗热量及绘制热负荷延续图 2.3.1 年耗热量N t t t t Q Q wn jp n n a )(24',',n --=式中：'n Q ——供暖设计热负荷，单位为kWN ——供暖期天数，单位为d'w t ——供暖室外计算温度，单位为℃n t ——供暖室内计算温度，单位为℃，一般取18℃ j p t ,——供暖期室外平均温度，单位为℃本工程地点：天津气象参数：'w t =-18℃ j p t ,=-0.9℃ N=122d 'n Q =8649KW 则：KWQ a4.177********])9(18)9.0(18[864924,n =⨯----⨯⨯= 2.3.2 热负荷延续图（1）先绘制出供暖热负荷随室外温度变化曲线。
供热工程课程设计文件
供热工程课程设计文件一、教学目标本课程的教学目标是使学生掌握供热工程的基本概念、原理和设计方法，能够运用所学知识分析和解决实际问题。
1.掌握供热工程的基本概念和术语。
2.理解供热系统的组成和工作原理。
3.掌握供热工程的设计方法和步骤。
4.了解供热工程的技术发展趋势。
5.能够运用供热工程的原理和设计方法进行简单的供热系统设计。
6.能够分析供热工程中的问题和故障，并提出解决方案。
7.能够运用计算机软件进行供热工程的计算和设计。
情感态度价值观目标：1.培养学生的环保意识，使学生在设计供热工程时能够考虑到环境保护的因素。
2.培养学生的团队合作精神，使学生能够在供热工程的设计和实施中与他人合作。
二、教学内容本课程的教学内容主要包括供热工程的基本概念、原理和设计方法。
1.供热工程的基本概念和术语。
2.供热系统的组成和工作原理。
3.供热工程的设计方法和步骤。
4.供热工程的技术发展趋势。
5.供热工程的基本概念和术语：介绍供热工程的基本概念和术语，使学生了解供热工程的基本情况。
6.供热系统的组成和工作原理：讲解供热系统的组成和工作原理，使学生理解供热系统的工作过程。
7.供热工程的设计方法和步骤：介绍供热工程的设计方法和步骤，使学生掌握供热工程的设计流程。
8.供热工程的技术发展趋势：介绍供热工程的技术发展趋势，使学生了解供热工程的未来发展方向。
三、教学方法本课程的教学方法包括讲授法、讨论法、案例分析法和实验法。
1.讲授法：通过教师的讲解，使学生掌握供热工程的基本概念和原理。
2.讨论法：通过学生的讨论，使学生深入理解供热工程的设计方法和步骤。
3.案例分析法：通过分析实际案例，使学生能够将所学知识应用于实际问题的解决中。
4.实验法：通过实验操作，使学生能够亲身体验供热工程的工作过程，增强学生的实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用权威的供热工程教材，为学生提供系统的知识体系。
供热课程设计说明书
注：以上为房间编号，每层对应的房间编号分别是在编号前加上对应的楼层号，例如，一层 1 东户卧室 1 对应编号为 101
6、围护结构低限传热热阻：������0.������������������ =
������ (������ ������ −������ ������ .������ ) ∆������ ������
2
序号 1 2 3 4 5
设备及材料 名称
规格型号
单位
包括： （1）室外参数，室内参数:
(2) 热媒及总耗热量: (3)散热器型号及总片数： (4)管材选择及管道连接： (5)保温材料及保温方式： （6）系统安装完毕后进行的水压试验说明： （7）管道支架的选择说明： （8）管道表面的刷油说明： 室内管道与散热器刷红丹防锈漆一遍，银粉漆两遍； 立管与干管有保温层，在保温前进行除锈处理，并涂刷一层防锈漆（铁红酚醛防 锈漆） ，保温外护层防锈措施：刷两边调和漆。 （9）采暖系统的其他统一说明： 连接散热器的支管 i=0.01，其他未尽之处详见简明供热设计手册 22 论述设计特点，存在的不足之处
供热课程设计说明书
1、概述： 地址：北京市地形特征： 2、土建资料见建筑图 3、气象资料: (1) 、北京市中心位置：北纬 39°54′20″，东经 116°25′29″北京平原的海拔高度在 20~60 米，山地一般海拔 1000~1500 米 (2) 、设计用室内外气象参数及其他参数 表 1-1 冬季室内采暖设计温度 门厅、卫生间、卧室 起居室、餐厅 18℃ 18℃ 表 1-2 冬季气象参数 采暖室外计算温度 冬季室外计算相对湿度 冬季室外平均风速 冬季室外最多风向的平均风速 冬季最多风向 最低日平均温度
3 窗户：窗框材料取塑料，窗户类型为单框 LOW-E 中空式，即双层窗，得：kch=2.2w/(m .k) ○ 2 4 外门：取 kwm=2.0w/(m .k) ○ 2 ’ 5 地面：采用 50mmEPS 挤塑板保温 Ri=1.91m .℃/W,用 R0 =R0+Ri 得: ○ ’ 2 第一地带： k0 =0.25w/(m .k) ’ 2 第二地带： k0 =0.16w/(m .k) ’ 2 第三地带： k0 =0.10w/(m .k) ’ 2 第四地带： k0 =0.06w/(m .k) 8、列表计算各房间的基本耗热量和附加耗热量（见附表 1） 9、计算冷风渗透及冷风侵入耗热量 （1）渗透空气量：V=Lln 朝向修正系数 n:北向：0.35，东向：0.15，南向：0.70，西向：0.90 3 ’ ’ 双层窗 L 取 3.2，ρ w=1.4kg/m , Cp=1.0kj/kg. ℃ , Q2 =0.278Vρ wCp(tn -tw ) ’ ’ (2)冷风侵入耗热量：Q3 =NQwm ，N=65n% 10、求出建筑物总耗热量并汇总成表(见附表 2) ’ ’ ’ ’ Q = Q1 + Q2 + Q3 11、选定散热器型号: 四柱 813 散热面积 0.28m/片 水容量 1.41/片 重量 8Kg/片 工作压力 0.5MPa 传热系数计算公式 K = 2.503 △t ^0.293 W/m •℃ 热水传媒当△t = 64.5℃时的 K 值为 7.87 W/m •℃ 确定散热器内热媒的平均温度（双管） ，tpj=(tsg+tsh)/2=(95+70)/2=82.5℃ 12、确定各房间所需散热面积及散热片数（见附表 3） 13、根据建筑物的用途及特点，供暖系统本身的技术和经济拟定合理的供暖系统形式：本次 系统采用双管-异程式采暖系统，采用热水供暖，供水温度 95℃，回水温度 70℃ 14、确定供暖系统引入口的位置： 15、绘制供暖系统轴测草图，并对各立管编号（见轴侧图） 16、确定最不利环路并进行最不利环路的水利计算（见附表 4） 17、按同样方法对最近环路或相邻环路进行水力计算（见附表 4） 18、检查各环路之间压差的不平衡百分数，调整个别管径，使其不平衡率在规定的允许范围 内（见附表 4） 19 确定供暖系统所需的作用压头（保证供暖系统有 10%的富裕压头） ： 20 附采暖系统的设备及材料明细表
11级化工原理设计任务书
设计任务书一、设计题目年处理量 3.6万t 筛板精馏塔的设计。
二、设计任务及操作条件1、设计任务：物料处理量：5000 Kg/h进料组成(w%) ：0.47塔顶馏出液组成(w%)：0.98塔底釜液组成(w%)：0.02塔板形式：筛板塔2、操作条件操作压力（表压）：塔顶产品出料管3.8 kPa；釜液出料管3.8 kPa；进料管3.8 kPa；进料状况：泡点进料回流比：自选；单板压降：≤0.9 kPa；工昨日：每年按300天工作计，每天连续24小时运行；三、化工原理课程设计的内容和步骤（一）课程设计的基本内容1．设计方案简介对给定或选定的工艺流程，主要的设备型式进行简要的论述；2．主要设备的工艺设计计算包括工艺参数的选定、物料衡算、热量衡算、设备的工艺尺寸计算及结构设计；3．典型辅助设备的选型和计算包括典型辅助设备的主要工艺尺寸计算和设备型号规格的选定；4．工艺流程简图以单线图的形式绘制，标出主体设备和辅助设备的物料流向等；5．主体设备工艺条件图图面上应包括设备的主要工艺尺寸，技术特性表和接管表；完整的课程设计由说明书和图纸两部分组成。
说明书是设计的书面总结，也是后续设计工作的主要依据，应包括以下主要内容：（1）封面；（2）目录；（3）设计任务书；（4）设计方案简介；（5）设计条件及主要物性参数表；（6）工艺设计计算；（7）辅助设备的计算及选型；（8）设计结果汇总表；（9）设计评述及设计者对本设计有关问题的讨论；（10）工艺流程图及设备工艺条件图；（11）参考文献。
（二）课程设计的步骤1．动员和布置任务；2．阅读指导书和查阅资料；3．现场调查；4．设计计算，绘图和编写说明书；5．考核和答辩。
整个设计是由论述、计算和绘图三部分组成。
论述应该条理清晰，观点明确；计算要求方法正确，误差小于设计要求，计算公式和所用数据必须注明出处；图表应能简要表达计算的结果。
设计后期的答辩，及时了解学生设计能力的补充过程，也是提高设计水平，交流心得和扩大收获的重要过程。
【精品】热网换热站课程设计任务书指导书
热源热网课程设计任务书一、设计目的热源热网课程设计是《供热工程》、《燃料燃烧与设备》《流体输配管网》课程的重要组成部分。
通过本设计，掌握小区集中供热热水管网系统的设计程序、方法、步骤有关外网的基本知识，训练绘图技能。
做到能够分析和解决集中供热中的一些工程技术问题。
二、设计条件小区所在地区：北京小区建筑分布情况：如平面图所示，建筑功能包括:住宅、下层公建上层住宅式建筑、地下车库;供暖面积热指标：根据建筑功能、建筑物所在地区从相关手册中选择最高建筑物高度：18m；热媒及参数：热水，设计供回水温度为：85℃/65℃。
用户预留压力3mHO。
2三、设计步骤及内容1、采暖热负荷计算热负荷计算采用指标法进行，对于普遍民用建筑采用面积指标法,对于大空间建筑采用体积指标法。
热指标查《供热工程》附录，将各单体建筑的热负荷计算结果列表于计算书中.2、确定热源（换热站)的位置需考虑的因素（1）尽量靠近主要负荷及负荷密度较大处。
(2）应考虑整个管网的水力平衡性。
（3）热源若为锅炉房，还应考虑小区内环境卫生及美观、交通运输、主导风向,且宜位于区域地势较低处。
3、管网的布置(1)管道尽量平行于道路和建筑物。
（2）尽量将管道设在人行道及绿化地带下，且少穿道路。
（3）管网形式采用直埋敷设或地沟敷设。
(4）管网敷设应力求线路短直。
（5）热力管线与建筑物、构筑物及其他管线的最小间距应符合规范的规定。
（6)将管线布置草图绘于计算书中。
4、确定定压方式定压方式有：（1）膨胀水箱定压。
（2）补给水泵定压。
（3）气压罐定压。
（4）变频水泵补水定压。
尽可能选用先进的定压方式。
5、水力计算根据热负荷，对各热网管路进行水力计算,比摩阻取40-80Pa/m，给水管网按经济流速计算管径，排水及雨水按重力流计算管径，计算结果分别列入相应水力计算表中，并附加局部阻力。
6、绘制水压图（草图）根据热网水力计算结果在说明书中绘制热网水压图（草图）7、循环水泵及定压系统计算（1）循环水泵的选择①根据流量，阻力损失选择循环水泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011级建环专业 热源与供热 课程设计任务书
一、 设计题目：某公司锅炉房及采暖系统设计
二、 设计目的
本课程设计是建环专业学完《暖通空调》、《冷热源》后的一次综合训练，是实践性技能
教学环节之一，其目的是使学生掌握供热系统设计的方法，了解设计流程，熟悉设计手册、图
集、设计规范、设备样本的使用方法，通过设计进一步掌握专业知识，深入了解系统选择、热
负荷计算、水力计算、散热设备计算、锅炉房及附属设备工艺设计的具体方法，提高学生解决
实际问题的能力，为毕业设计和将来工作打下坚实的基础。
三、 设计原始资料
1. 建筑地点：合肥 北京 沈阳 哈尔滨
2. 室外气象等资料：自查
3. 室内计算温度：自查
4. 土建资料
该公司建筑物包括1幢厂房、1幢生活楼（食堂和浴室）、3幢公寓楼、1幢办公楼及蒸
气锅炉房，其中公寓楼及办公楼资料简介如下。
（1）公寓楼（3幢类型等参数完全相同）：六层框架结构，建筑面积约5558m2，总高度
为20.4m，每层层高为3.3m。外墙为240mm厚（需根据当地室外气象条件和有关节能规范校
核是否需要加厚），内表面抹灰砖墙，外墙外保温材料：玻化微珠砂浆（厚度需满足节能标
准要求）。外门、外窗尺寸见建筑门窗表，传热系数根据规范要求自选。非保温地面，屋面
保温材料：挤塑聚苯乙烯泡沫塑料板，k需满足节能设计要求。建筑物各层平面图见附图。
（2）办公楼：六层框架结构，建筑面积约6100m2，总高度为19.5m。地下架空一层，层
高3米，地上5层，每层层高为3.6m。外墙为240mm厚（需根据当地室外气象条件和有关
节能规范校核是否需要加厚），内表面抹灰砖墙，外墙外保温材料：玻化微珠砂浆（厚度需
满足节能标准要求）。外门、外窗尺寸见建筑门窗表，传热系数根据规范要求自选。屋面保
温材料：挤塑聚苯乙烯泡沫塑料板，k需满足节能设计要求。建筑物各层平面图见附图。
5. 热负荷资料：
蒸气锅炉房承担以上以上建筑物的生产生活用气及公寓楼、办公楼采暖用热。生产和
生活为全年性用汽，采暖为季节性用汽。
其中公寓楼、办公楼采暖负荷需实际计算确定。采暖由设在锅炉房内的换热器转化得
到热水，，凝结水回收率达90％。
生产及生活用气及凝结水回收情况已知：生产用汽要求提供的蒸汽压力最高为0.8MPa，
用汽量为6.7t/h，凝结水回收率50％；生活用汽量为0.7t/h，蒸汽压力最高为0.3MPa，
无凝结水回收。
6. 燃料资料：燃煤、燃油气。
7. 水源资料：溶解固形物：396mg/l；碳酸盐硬度: 195mg/l；非碳酸盐硬度: 95mg/l；总
硬度: 285mg/l；碱度: 195mg/l；PH: 7.6；含氧量：8mg／l。
四、 分组
按学号序列分八小组，具体如下：
分组 学号序列 建筑物地点 实际计算采暖负荷 锅炉燃料 备注
一 合肥 公寓楼 煤
在汇总计算锅
炉房热负荷时，
生产生活热负
荷根据已知条
件，办公楼（公
寓楼）热负荷可
直接采信其他
同学计算结果
二 油、气
三 办公楼 煤
四 油、气
五 北京 公寓楼 煤
六 油、气
七 办公楼 煤
八 油、气
九 沈阳 公寓楼 煤
十 油、气
十一 办公楼 煤
十二 油、气
十三 哈尔滨 公寓楼 煤
十四 油、气
十五 办公楼 煤
十六 油、气
五、 设计内容及参考流程
1. 采暖热负荷计算，面积热指标计算；
2. 系统方案的选择；
3. 散热设备选择计算；
4. 室内管道水力计算、采暖附属部件选择计算
5. 锅炉型号及台数选择；
6. 锅炉房水处理设备选择、锅炉房给水设备和主要管道的选择和计算；
7. 燃料供应系统设计。
六、 设计成果要求
每位同学需完成热源+末端单体采暖的计算说明书和绘图工作。换热站及外网不做要求。
1. 编写设计说明书(包括计算书)
设计说明书按设计流程编写，包括方案确定、设计计算、设备选择和设计简图等全部内容；
计算部分可采用表格形式。采暖及热源部分需连续编制为一个整体。
（1)说明书：对每项具体任务要依次写出说明，详细叙述所选择方案理由，应有工程总概
述，对设计方案作技术经济比较，说明书内容密切结合自己的设计实际；说明具体、层次清楚、
理由充分、论点明确、叙述简要、书写工整，不得徒手草图，各种符号均应注有文字说明。
（2)计算书：对每项都写出计算公式，引用数据要有根据，计算图表应与使用条件一致，
计算书步骤要求层次清楚，计算结果应列出表格，计算要举例说明。
2. 图纸绘制：要求达到施工图设计深度。图面布置匀称、比例合适、线条清晰，表达清
楚；要有统一图例，简要的设计、施工说明、主要材料表及图纸目录。
（1）锅炉房热力系统图。
图中并标出设备编号及选定的管径，管子断开处和流向不易判定处应标明介质流向。
（2）锅炉房布置图。
包括锅炉房平面布置及主要剖面图。设备及附件以外形或代号表示，设备注明编号，并附
有明细表；燃料供应系统应予以表示；锅炉房建筑图的绘制可以简化，但应表明建筑外形和主
要结构形式，并定出门窗和楼梯位置以及锅炉间所有门的开向。建筑图应标注柱距、跨度、分
隔间等主要尺寸和主要标高。
（3)各层采暖平面图、采暖系统轴测图及部分详图。
七、 建议进度安排
单元 内 容 天
1 收集资料，熟悉图纸 1
2 采暖热负荷计算、系统方案确定 2
3 采暖系统水力计算 1
4 采暖设备的选择计算及选型 1
5 锅炉房热热负荷计算和锅炉选型 0.5
6
水处理设备和主要管道的选择计算 3
7
燃料供应系统设计 1.5
8
编写设计说明书、绘图 5
总计 15
八、 主要参考资料
1、《供热工程》，中国建筑工业出版社，第四版，贺平等主编；《锅炉及锅炉房设备》吴
味隆等编著，中国建筑工业出版社；《燃油燃气锅炉及锅炉房设计》姜湘山主编，机械工业出
版社
2、《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)；《民用建筑热工设计规范》
（GB50176—93）；《城市热力网设计规范》（CJJ34-2002）；《锅炉房设计规范》（GB 50041—2008）
3、《实用供热空调设计手册》，陆耀庆主编，，中国建筑工业出版社，第二版；《锅炉房
实用设计手册》锅炉房实用设计手册编写组编，机械工业出版社
4、《民用建筑暖通风空调设计技术措施》建设部建筑设计院（2009年版）；《蒸汽锅炉
安全技术监察规程》；《建筑设计防火规范》50016-2006；《公共建筑节能设计标准》GB50189-2005
5、《暖通空调制图标准》GB/T 50114—2010；《房屋建筑制图统一标准》GB/T 50001-2001
九、 几点要求：
1. 设计必须在指定的设计室内独立完成，严格遵守设计纪律、除特殊情况外，一律不准
请假。
2. 抄袭和被抄袭者一律定为不及格。
