ZBK-II型矿用胶带输送机可编程（PLC）监控装置使用说明书常州联力自动化科技有限公司目录一概述二装置组成及功能三工作原理四安装接线五使用操作方法六维护及故障维修七ZBK-II-K型矿用本安PLC八ZBK-II-D型矿用隔爆兼本安电源变换箱一概述ZBK-II型矿用胶带输送机可编程监控装置（以下简称装置），其主要设备为矿用本质安全型或矿用隔爆兼本质安全型设备，适用于煤矿井下有瓦斯和煤尘爆炸危险的环境，用于煤矿井下带式输送机及其它设备的电气控制、监测和综合保护，也适用于地面恶劣环境，用作冶金、化工、建材、电力、交通、粮食等行业恶劣环境中电气设备的控制装置。
该装置采用ZBK-II-K型矿用本安可编程控制器（PLC）为核心控制单元，具有现场可编程、输入/输出点数可扩展、工作可靠、操作方便等特点，装置设计灵活、组网方便、保护功能齐全、显示信息丰富，可以可靠和方便的实现相关设备的控制联锁及保护功能。
二装置组成及功能1该装置由ZBK-II-K型矿用本安PLC、ZBK-II-D型电源变换箱、磁力起动器、输送机保护传感器及信号联络装置等设备组成。
组成监控装置设备的基本配置如表1，用户也可根据具体情况选配表2所列设备，组成功能更完善、强大的保护控制装置。
表１监控装置基本配置表2 可选用的配套产品2ZBK-II-K型矿用本安PLC是本装置的控制核心，它完成装置的信号检测、设备控制以及胶带机的运行状态和各种保护的显示。
3ZBK-II-D型电源变换箱是ZBK-II-K型矿用本安PLC的重要关联设备，它为ZBK-II-K型矿用本安PLC和传感器提供本安电源，并实现本安和非安隔爆信号的相互转换，以帮助ZBK-II-K型矿用本安PLC控制隔爆型设备和接收隔爆型设备的信号。
4保护传感器可以根据有关规程及用户要求选配，完成胶带机保护及信息检测，可实现胶带机打滑、断带、跑偏、堆煤、闭锁、灭火洒水、烟雾、超温、纵撕保护及电流、油温、速度、胶带张力测量等功能。
QJZ系列智能型说明书
一、产品型号含义1、 QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)，产品执行标准：MT111-1998《矿用防爆型低压交流真空电磁起动器》；Q/HX-17-2010《QJZ系列矿用隔爆兼本质安全型真空电磁起动器》。
产品型号及其含义：Q J Z - □ / □额定工作电压(V)额定工作电流(A)真空隔爆兼本质安全型起动器二、产品用途和工作条件1、起动器按照国家标准GB3836.1～4-2000的规定制造的隔爆兼本质安全型、“Ⅰ”类煤矿用电气设备。
其防爆标志为Ｅx，防爆型式代号为d[ib]，使用类别代号为Ⅰ类。
2、QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动器主要适用于含有爆炸性气体（甲烷）和煤尘的矿井中，作为远距离或直接控制交流50Hz、电压至1140V的矿用隔爆三相鼠笼型异步电动机的起动与停止。
并可在停止时、对电动机的控制电源进行换相操作。
3、起动器具有过载、断相、短路、漏电闭锁及过电压吸收保护功能。
4、起动器可实现单机远控、近控、双机联锁控制以及多台起动器的正序起动。
5、起动器应在下列条件下可靠工作：(1)海拔不超过2000米，周围环境压力为(0.8-1.1)×105Pa；(2)周围环境温度为-5℃～+40℃；(3)周围空气相对湿度不大于95%(25℃)；(4)须能防止水或其他液体浸入起动器内部；(5)无剧烈振动、颠簸以及与水平面的安装倾斜在15°以下的环境中； 三、主要技术参数1、主要电气性能参数见表1表1当η×COS φ=0.75时控制电动机最大功率KW型号额定电压V额定电流A380V660V 1140V QJZ-30 30 11 20 35 QJZ-60 60 23 40 70 QJZ-80 80 32 55 94 QJZ-120 120 47 82 142 QJZ-200380V 660V 1140V200791372372.线路电压在额定值75～110%时，起动器应能可靠工作；3.远控电缆长度≤350m,分布电感≤1mH/Km,分布电容≤0.1uF/Km ；4.漏电闭锁检测回路开路电压≤DC10V ，短路电流≤1mA ； 四、结构与性能概述1、 方壳：1.1起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
10.电光四组合说明书
ＱＪＺ－４＊４００／１１４０电磁起动器说明书（电光四组合）方国胜培训工作室二Ｏ一Ｏ年八月QJZ系列矿用隔爆兼本质安全型智能化多回路真空电磁起动器一、概述1、QJZ系列矿用隔爆兼本质安全型智能化多回路真空电磁起动器（以下简称电磁起动器）适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz，电压为1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制，并能对电动机及线路进行保护。
以下说明以4×400A为例。
2、本开关采用准快速开门结构，结构简单合理，操作方便；本开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护；本开关容量大，相对体积小，减小电气设备之间的连线。
二、工作条件1、海拔不超过2000米；2、周围环境温度不高于40℃，不低于—5℃；3、周围空气相对湿度不大于95％（25℃时）；4、周围介质中无破坏金属和绝缘的气体；5、与垂直的倾斜不大于15度；6、须能防止水和液体侵入开关内部；7、无剧烈振动颠簸。
三、型号编制1、型号编制意义VA四、主要技术参数和技术性能1、额定电压：1140 (660) V，660（380）；2、额定电流：4×400；3、频率：50HZ；4、电流整定范围：10—400A有级可调；5、控制电动机的功率范围：60KW—590KW（1140V）36KW—360KW（660V）20KW—207KW（380V）6、主回路真空接触器性能指标（1） 接通能力：4000A，100次；（2） 分断能力：3200A，25次；（3） 极限分断能力：4500A，3次；（4） 电寿命：AC3、60万次；AC4、6万次；7、隔离换向开关分断能力：1200A；8、控制方式（1） 先导回路控制：本机控制，远方控制，微机程序控制；（2） 功能选择：四回路单机单速；四回路多机单速联机；二回路单机双速；二回路双机双速联机；（3） 二回路双速自动切换原则：a）电流型：主回路电流降至小于整定值的1.1Ie时;b）时间型：低速起动后延时5—30S（可调）。
QJZ-4001140(660)矿用隔爆兼本质安全型双速真空电磁起动器使用说明书
起动器控制线使用的导线，千伏级为红色，并套有红色耐热塑料套管；本质安全回路为蓝色；接地线为黑色， 其余线为黄色或其他颜色，所有导线两端均按原理图套上有线号的套管。
3.2 各元器件在线路中的作用 QS－隔离换向开关 KM1、KM2－真空接触器 FU1、FU2－主回路熔断器 F1、F2－控制电源一次侧熔断器 FV1、FV2－阻容过电压吸收装置 TC1－控制电源变压器 KM11、KM22－带延时头的中间断电器 KA1、KA2－交流中间继电器 K1、K2、K3、K4、K2F－直流继电器 KS1、KS2、KS3、KS4、KS5－延时继电器 PV－数字电压表 PA－数字电流表 F3、F4、F5－控制回路熔断器，BLX、6×30，电流分别为6A、3A、3A KX1、KX2－本安组件 TK1、TK2－本安变压器 C1、C2－电容 AP1、AP2－综合电机综合保护器 TA1、TA2、TA3－电流互感器AP1(AP2)配用 AZ－回路运行故障显示 S1、S2－钮子开关 SA1－万能转换试验开关 SA2－万能转换低速到高速切换开关 Ve－整流桥块 SB5－急停按钮 SB1－低速起动按钮 SB2－高速起动按钮 SB3－停止按钮 SB4－复位按钮 4 电气原理(见附图) 4.1 单机 4.1.1 单机、手动 4.1.1.1 近控：低速、高速回路先导插件上扭子开关均打到近控位置，SA2打到“单机手动切换” ，S2打“手动”,在主回路不漏 电情况下，按本机低速起动按钮SB1、KX1吸合，KS5吸合，同时K4吸合，K1、KA1、KM1依次吸合，低速起动，接着KM11吸 合而使KX1自保和KS4吸合，K4也自保。 再按本机高速起动按钮SB2，KX2吸合，K3和K2吸合后，K1、KA1、KM1依次失电，低速回路停止运行，同时KA2、KM2依次吸 合，高速回路起动，高速回路起动后KM22吸合并自保。
(新)高压起动器综合说明书

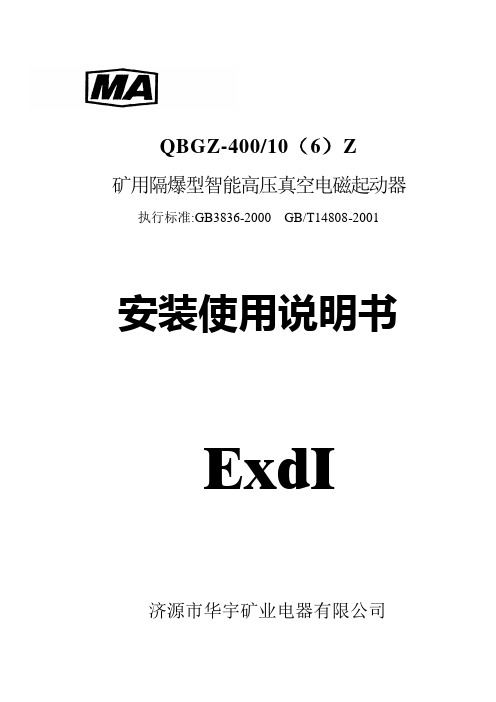

QBGZ-400/10（6）Z矿用隔爆型智能高压真空电磁起动器执行标准:GB3836-2000 GB/T14808-2001安装使用说明书ExdI济源市华宇矿业电器有限公司目录一概述 (1)二型号说明 (1)三使用条件与范围 (1)四主要技术参数与规格 (2)五保护功能、特点及技术参数 (3)六结构 (4)七电气原理 (4)八运输与贮存 (5)九检查与验收 (5)十调试与安装 (5)十一使用操作 (6)十二订货须知 (7)十三售后服务 (7)使用前请详细阅读《安装使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！一概述1．用途与功能：QBGZ-400/10（6）Z矿用隔爆型智能高压真空电磁起动器（以下简称起动器），适用于具有爆炸性危险气体及粉尘的煤矿井下，对额定电压12kV(7.2KV)、额定频率50Hz、额定电流至400A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。
2．主要特点：a．体积小、重量轻、结构紧凑、合理、操作直观，可近控、远控、遥控；隔爆外壳采用快开门型式，隔爆性能符合《GB3836.1～2-2000爆炸性气体环境用电气设备》的要求。
b. 具有先进的、完善的全中文显示微电脑综合保护系统，对被控电路有短路、过流、漏电、绝缘监视、过电压、欠压、相不平衡、瓦电闭锁等保护功能，并具有保护长期记忆功能。
提高了整体供电的可靠性，且不必打开箱门即可进行保护参数的整定。
配备有RS485标准通讯接口，可组成网络，实现遥测、遥控、遥调、遥信等现代化管理。
3. 产品型式：矿用隔爆型 ExdI4. 主回路接线形式：有a,b,c,d四种，具体说明见第十三章订货须知。
二型号说明智能工作电压（）额定电流（）真空高压隔爆型起动器三使用条件与范围1．海拔高度不超过1000m；（超过1000m但不超过4000m时，工频耐压按GB311.1修正）2．周围环境温度不低于-20℃；不高于十40℃；3．空气相对湿度不大于95％(25℃时)；4．在有甲烷及煤尘爆炸危险的环境中；5．在无强烈颠簸和冲击振动的地方；6．在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7．设备垂直面的安装倾斜度不大于15O；8．在无滴水和水浸的地方。
QJZ系列(60、80)II中文显示说明书
QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器（以下简称起动器），适用于具有爆炸性气体（甲烷混合物）和煤尘爆炸性危险的煤矿井下，在交流50Hz，电压为1140伏及以下的供电系统中，作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作，重负荷的煤矿机械设备中。
1.2产品特点该起动器是矿用隔爆兼本安型起动器，起动器的接触器是真空接触器，其灭弧介质是真空介质，因此其灭弧效果极佳，使其分断、接通能力增强，具有比空气接触器更加安全、可靠的特点。
同时该起动器具有下列保护：a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I。
1.3.2型号的意义：Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件：a）海拔不超过2000m；b）环境大气压力80~110KPa；c）环境温度-20~+40℃；d）周围空气相对湿度不大于95%（25℃时）；e）在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。
1.5工作条件：a）与水平面的安装倾斜角度不超过15°；b）无显著摇动和冲击振动的地方；c）无显著破坏绝缘的气体和蒸气的地方；d）能防止滴水的地方；e）污染等级：3级；f）安装类别：Ⅲ类；g）工作电压为1140V、660V、380V；h）工作制为8小时工作。
1.6安全：该起动器是在具有爆炸性气体危险环境中使用的设备，因此要特别注意或检查其隔爆结构，防止失爆以便保证设备与矿井、人员的安全。
2、结构特征与工作原理2.1起动器壳体结构：起动器由钢板和型钢焊成方形隔爆型壳体，主腔、主体上方为隔爆型的方型接线腔。
接线腔与壳体主腔之间，由具有隔爆性能的接线端子贯通。
WZBQ7磁力启动器
W Z B Q-7型微机磁力启动器保护装置产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1、概述12、结构特征与工作原理13、技术特征24、按键及用户界面说明45、操作程序126、维护137、贮存、运输148、开箱检查159、定货须知1510、附录A15附录B15 11、附图16前 言欢迎使用WZBQ-7型矿用隔爆兼本质安全型智能化真空电磁起动器。
本说明书介绍了该起动器的的结构和技术特征，以及应用范围、安装接线、操作维护等方面的内容。
本起动器的操作务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
本起动器所用的保护装置的一些重要操作，如修改定值等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1．1主要用途及使用范围WZBQ-7型矿用隔爆兼本质安全型智能化真空电磁起动器（简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
在交流50Hz，电压为1140V、660V或380V的供电线路中，对隔爆型三相鼠笼型交流异步电动机进行起动、停止、反转及联台等控制，并能对电动机及供电线路进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向，以下说明以400A为例。
1．2使用环境装置应能在下列环境下正常工作：a) 海拔不超过2000米，周围环境压力为（0.8~1.1）×105Pa；b) 周围环境温度为－5℃~+40℃；c) 周围空气相对湿度不大于95%（+25℃）；d) 须能防止水或其它液体浸入起动器内部；e) 无剧烈振动、颠簸以及与水平面安装斜度不超过15°。
1．3产品型号含义与类型Q J Z －□ / □ (Z)2、结构特征与工作原理2．1结构特征本开关采用准快速开门结构，结构简单合理，操作方便；采用简单的控制线路，实现开关的多功能（多用途），使开关能作为普通开关的单机、联控，便于管理和维护；本开关容量大，相对体积小，减小了电气设备的占地面积，减少了电气设备之间的连线。
QJZ 400 1140 660
QJZ1-400/1140（660）矿用隔爆兼本质安全型电磁起动器电气原理设计说明书学院：矿业工程学院班级：采矿1110 班姓名：周凯学号：2011002861指导老师：张星荣2015 年4 月课程设计任务书设计题目QJZ1-400/1140(660)矿用隔爆兼本质安全型电磁起动器学生姓名周凯所在院系矿业工程学院专业、年级、班采矿1110班设计要求：1.开关的结构、性能及操作要领。
2.产品的技术参数。
3.学会看图纸的方法，绘制图纸。
4.设计开关的工作原理、电源、负荷压接线及远控按钮的接线方法。
5.对主要元器件进行选型。
6.编制开关的使用说明书。
7.编制开关的标准。
学生应完成的工作：本设计以QJZ1-60/1140(660)矿用隔爆兼本质安全型电磁起动器为设计目标，利用所学的专业知识实现标准要求的电器开关。
学生可以通过查阅手册和文献资料来选择合适的元器件，并设计合理的电路来实现符合要求的电磁起动器。
主要任务包括：（1）系统原理图的设计。
（2）开关元器件的选型：学会对不同方案进行比较分析，并通过整体优点与缺点的比较，确定合理的方案。
（3）编制技术文件。
（4）撰写课程设计报告。
（5）该生负责。
课程设计提交的成果1）设计说明书2）图样资料a) 系统原理图；3）查阅文献不少于5篇b) 变压器设计图；c) 接线图工作计划：2015年3月30日— 2015年4月4日：搜索有关资料并进行系统原理图设计；2015年4月5日— 2015年4月7日：进行器件选型与技术文件的编写；2015年4月8日— 2015年4月9日：编写课程设计说明书；2015年4月10日— 2015年4月12日：提交课程设计。
任务下达日期：2015年3月30 日任务完成日期：2015年4月12日指导教师（签名）：学生（签名）::目录第一章绪论..................‥ (1)1.1 磁力起动器的概论...‥ (1)第二章技术参数及正常工作条件 (3)2.1概述..................‥ (3)2.2主要技术特征 (5)2.3外形尺寸及重量 (7)第三章QJZ1-400／1140（660）的结构要求 (8)3.1结构概述 (8)3.2主腔设计 (8)第四章QJZ1-400／1140（660）的工作原理简述………4.1起动器操作控制 (10)4.2保护工作原理 (13)4.3电量计量功能 (16)第五章使用与维护 (17)5.1开门与关门 (17)5.2接线与整定 (17)5.3试验检查 (19)5.4维护 (19)第六章主要器件的选型 (21)6.1交流真空接触器的选型 (21)6.2交流隔离换向开关的选型 (24)6.3电磁起动器综合保护装置的选型 (25)第七章总结 (28)QJZ1-400/1140 （660）矿用隔爆兼本质安全型电磁起动器电气原理设计说明书绪论本次设计中，由于时间和能力有限，只对QJZ1-400/1140（660）矿用隔爆兼本质安全型电磁起动器电气原理设计进行设计。
JB-QB-400控制器安装使用说明书
ruizeJB-TB-242/400型模拟量微机通用火灾报警控制器安装及使用说明书（Ver.98,3版)海湾安全技术GUCF SECURITY TECHNOLOGY目录一概述－－－－－－－－－－－－－－－－－－－－－－( 1 )二技术指标－－－－－－－－－－－－－－－－－－－－( 2 )三功能介绍－－－－－－－－－－－－－－－－－－－－( 3 )四按键及显示面板说明－－－－－－－－－－－－－－－( 4 )五安装结构说明－－－－－－－－－－－－－－－－－－( 5 )六操作使用说明－－－－－－－－－－－－－－－－－－( 6 －12 ) 七一般性故障处理－－－－－－－－－－－－－－－－－( 12 )八注意事项－－－－－－－－－－－－－－－－－－－－( 13 )一、概述火灾报警控制器按其用途大体可分成三种类型：JB－QB型火灾区域报警控制器、JB－JB集中火灾报警控制器、JB－TB型通用火灾报警控制器。
区域报警控制器用于管理火灾报警探测器等现场探测报警部件，集中报警控制器用于管理区域报警控制器，而通用报警控制器兼有区域和集中两种报警控制器功能。
以上三种报警控制器可以通过软件来加以设定，在以下说明中不再作详细区分，仅使用报警控制器一词来代替。
二、技术指标本产品符合国家标准GB4717－93。
（1）控制器容量：本控制器可外接242只（484只）不同地址编码的探测器，其中含8个（16个）总线控制点（模块〕，最多可连接128台其他类型的控制器，如：区域报警控制器、火灾报警显示盘及消防联动控制器等。
本控制器还可挂接CRT彩色显示系统。
另外本控制器可在总线上连接钢瓶驱动盘用于气体灭火设备的管理，系统最多可管理六个气体灭火分区。
（2）线制：探测器与报警控制器之间采用无极性二总线连接，报警控制器与其他控制器之间采用有极性二总线连接，若连接火灾报警显示盘，需增加一根DC24V电源线和一根地线为火灾报警显示盘供电。
控制器与彩色CRT显示系统采用RS－232标准接口连接，连接线为三根，距离不超过15M。
QJZ-400-4.6.8系列说明书
代号
名称
功能
ZB
保护器
工作电压 AC100V / 综合保护和控制单元
ZJ
中间继电器
工作电压 AC36V / 控制接触器合闸、分闸
SW
本安先导组件
工作电压 AC36V / 控制中间继电器吸合、释放
KM
真空接触器
工作电压 AC36V /
WZBQ-8S 型 双路组合开关单元说明
1. 保护器外形：
：
6
2. 保护器通讯地址波段码说明：
K11K-K11 Ⅰ回路保护接点 （特别指出的是该接点在联机模式下只有首起回路保护接点闭合）
K21K-K21 Ⅱ回路保护接点 （特别指出的是该接点在联机模式下只有首起回路保护接点闭合）
K31K-K31 Ⅰ回路起动接点 （程序控制该接点，回路自保后该接点断开）
K41K-K41 Ⅱ回路起动接点 （程序控制该接点，回路自保后该接点断开）
5
六、电气作业原理和设置
组合开关主控腔设有多个主接触器模块，可以构成单机双速控制回路，单机单速控制回路，水位
自动控制起停，各个支路也可以连机单速运行，运行支路数可以任意设定工作顺序。
组合开关双路保护器地址按 8421 编码依次设定为 1、2、3、4、产品出厂前以定义，用户不必修改。 部分元器件表：（详细参见电气元器件表）
路 路最大 电 流
数
外径 装置
外径
置
大外径
数 额 定 电 （A）
数量 (mm) 数量 (mm)
数量
(mm)
数量 （A）
流（A）
4组 2
Φ78
4
合
6组 2
Φ78
6
合
8组 2
φ78
