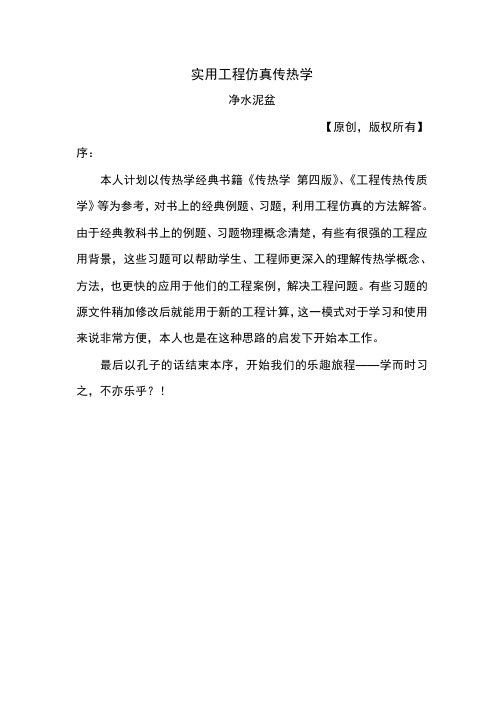

实用工程仿真传热学
序：
本人计划以传热学经典书籍《传热学第四版》、《工程传热传质学》等为参考，对书上的经典例题、习题，利用工程仿真的方法解答。
由于经典教科书上的例题、习题物理概念清楚，有些有很强的工程应用背景，这些习题可以帮助学生、工程师更深入的理解传热学概念、方法，也更快的应用于他们的工程案例，解决工程问题。
有些习题的源文件稍加修改后就能用于新的工程计算，这一模式对于学习和使用来说非常方便，本人也是在这种思路的启发下开始本工作。
最后以孔子的话结束本序，开始我们的乐趣旅程——学而时习之，不亦乐乎？！
例1-6 人体降温
下文来自《传热学第四版杨世铭、陶文铨》page 23
这个讨论题很有趣，本人是看到题目是才知道人体颤抖能够产生大量的新陈代谢热量（能否颤抖减肥呢？哈哈）。
还有人体热容量，看到这个问题，头脑中忽然一片空白，我的热容是多少呢？百度之，答曰人体热容与水接近。
哦，明白了，人体大部分都是由水组成的，所以和水相近。
假设我的体重是75kg，我的比热容是4200 J/(kg.K)，则我的热容是3.15e5 J/K，与题目中给出的接近，原来如此啊。
猜测差别可能是人体内还有化学反应吧，咱们这个问题后面再研究，暂且反推75kg的人体的比热容为6666.7 J/(kg.K)。
先用工程方法估算一下人体的温降吧。
Amesim仿真模型
模拟人体材料设置，密度参考水的密度，比热容为反推值，导热系数在0维计算中不
起作用
人体质量块设置，重75kg，初始温度36.8℃
人体温度变化计算结果
讨论：
（1）1小时后，人体温度从36.8℃降低到33.9℃。
百度之，“体温在35.0以下称为体温过低。
多见于早产儿及全身衰竭的危重病人。
对体温过低病人的护理：应密切观察病情变化；注意适当保温，使室温保持下24.0~26.0°C 为宜。
”
所以，耐寒锻炼要适度，注意安全。
（2）传热学很有趣哦！
（3）我们继续前行，欢迎交流哦！。
