基于应力和变形值最小的复合材料含孔板孔形参数有限元优化
基于细观力学有限元法的复合材料有效模量的研究和数值模拟
基于细观力学有限元法的复合材料有效模量的研究和数值模拟基于大型有限元软件ANSYS建立单向纤维增强复合材料的代表性体积单元的仿真模型,将纤维和基体作为两种不同的材料建模。
通过施加适当的边界约束条件和载荷,计算有效弹性模量。
计算结果与部分实验和理论结果具有较好的一致性,表明所采用的方法能够较好地计算复合材料的宏观有基于细观力学有限元法的复合材料有效模量的研究和数值模拟杜潇，陈柯河海大学土木工程学院，南京（210098）摘要：基于大型有限元软件ANSYS建立单向纤维增强复合材料的代表性体积单元的仿真模型，将纤维和基体作为两种不同的材料建模。
通过施加适当的边界约束条件和载荷，计算有效弹性模量。
计算结果与部分实验和理论结果具有较好的一致性，表明所采用的方法能够较好地计算复合材料的宏观有效弹性模量。
关键词：ANSYS；复合材料；代表性体积单元；有效弹性模量1. 引言复合材料是一大类新型材料，具有强度高、刚度大、质量轻、抗疲劳、减振、耐高温等一系列优点，纤维增强复合材料是其中一种。
研究复合材料力学性能分为宏观力学和细观力学两种方法。
连续介质力学中假设材料为均匀，其目的是采用适当的本构关系描述材料外部作用的响应。
这类本构关系是在不考虑材料微结构的情况下通过宏观实验得到的。
然而，不论是天然材料还是人工材料，即使在宏观尺度下表现出均匀性，实质上却是非匀质。
所以，连续介质力学的描述只是一种近似，力学性能实验只能反映出材料的“整体”性能。
连续介质力学并不能揭示出微结构与宏观性能之间的关系。
材料细观力学是20世纪力学领域重要的科学研究成果之一。
它研究宏观均匀但细观非均匀的介质，多采用多尺度力学理论，目的就是基于材料细观结构的信息，寻找宏观均匀材料的有效性能，其基本思想是“均匀化”。
对于弹性问题，从细观尺度的应力、应变场出发，通过应力和应变体积平均值之间的关系确定材料的有效弹性性能，从而用均匀化后的介质代替原非均匀介质[1]。
圆形孔口多孔板的有限元分析
78现代制造技术与裝备2017第3期总第244期圆形孔口多孔板的有限元分析谭祖龙(普拉克环保系统（北京）有限公司，北京100005)摘要：利用A N S Y S有限元软件，研究不同厚度、载荷和布孔方式下，多孔板最大应力的变化规律，并采 用多项式函数拟合得到最大应力随板厚及载荷的变化曲线。
结果表明，多孔板的最大应力出现在边缘固定支撑位 置，且随着板厚的增大线性减小。
相同载荷及开孔数下，不同的布孔方式对多孔板的最大应力影响不大。
关键词：多孔板最大应力载荷拟合目前，对不同类型多孔板设计仍处于半经验半设计状 态，多孔板的强度设计问题依然通过数值方法估算。
而多 孔板板厚的选择、开孔数目的设计以及布孔方式，将直接 影响多孔板上的最大应力和应变，从而影响污水处理设备 整体的使用寿命。
因此，本文将采用有限元方法，系统研 宄多孔板最大应力随载荷、板厚及布孔方式的变化规律，从而为多孔板设备的设计提供理论依据。
1多孔板几何模型本文以DN2200混床用多孔板为例进行研宄。
多孔板直 径D=2240mm，并在水平和竖直方向上等间距分布，圆形孔 口直径d=36mm，间距大小为130mm。
多孔板的圆孔用于安 装过滤水帽，当水流过水帽时会产生压力差。
一般情况下，多孔板上下表面的压力差在0. 01〜0. 05MPa，设计过程中 水流和重力载荷忽略不计。
2多孔板厚度的有限元验证2.1多孔板的三维建模和定义材料属性在使用ANSYS Workbench进行分析前，采用Pro e软件 建立多孔板的三维模型，如图1所示，通过S T P的格式导 入A N S Y S中。
多孔板有限元模型材料为Q235-B，其材料属 性如表1所示。
[I h M a l||a|«i|^la|g.|n|B i^iE aM i图1多孔板三维模型表1多孔板材料参数弹性模量E密度P泊松比e重力加速度g2. lXIO'MPa7830kg/m30.2749.8m/s22.2网格划分和定义载荷有限元分析过程中，网格的划分质量和密度计算结果 有很大影响。
含孔洞复合材料结构的拉伸性能仿真
第1期纤维复合材料㊀No.1㊀1002024年3月FIBER ㊀COMPOSITES ㊀Mar.2024含孔洞复合材料结构的拉伸性能仿真陈英函,刘甲秋,于柏峰,刘㊀佳,郝晨伟(哈尔滨玻璃钢研究院有限公司,哈尔滨150028)摘㊀要㊀本文针对含中心孔洞和含多孔复合材料结构模型,利用Fibersim 进行铺层设计并检验铺层角度是否偏差,对于含中心孔洞复合材料结构采用分区域铺覆的设计方法进行探究,发现可以达到在制造中节省材料成本的作用㊂将两种结构进行仿真失效计算同时与不开孔状态的复合材料结构进行比较,得出失效比值㊂关键词㊀Fibersim;有限元仿真;复合材料;铺层设计Simulation of Tensile Properties of CompositeStructures Containing HolesCHEN Yinghan,LIU Jiaqiu,YU Baifeng,LIU Jia,HAO Chenwei(Harbin FRP Institute Co.,Ltd.,Harbin 150028)ABSTRACT ㊀In this paper,we use Fibersim to design the lay -up for center hole and porous composite structure model,check whether the layup angle is deviated or not,and explore the design method of lay -up by area for center pore compos-ite structures,and find that it can achieve the role of saving the material cost in manufacturing.The two structures were sub-jected to simulated failure calculations while comparing them with the composite structure in the unopened state to derive the failure ratio.KEYWORDS ㊀fibersim;finite element simulation;composite material;lay -up design通讯作者:陈英函,硕士,助理工程师㊂研究方向为复合材料结构设计与仿真㊂E -mail:1374057740@1㊀引言航空航天领域中许多构件由碳纤维复合材料制成[1],其中由碳纤维复合材料制成的开孔板在复杂的服役环境下会引起应力集中进而产生损伤,这类损伤会导致构件的服役寿命减退和降低承载能力[2-3]㊂因此,研究人员对含孔复合材料构件进行了进一步的研究[4]㊂碳纤维复合材料开孔对力学性能影响较大[5-6],因此对于复合材料开孔性能的研究极为重要,Khashaba [7]等通过实验研究发现随着碳纤维复合材料开孔尺寸的增加,复合材料的抗压强度和刚度都会减小㊂卿光辉[8]等基于增强应变理论建立了非协调广义混合模型计算含孔复合材料层合板的应力集中系数,所得模型计算结果好,精度高并具有适用性㊂王振兴[9]等基于复合材料S -N 曲线分析对比了在开孔情况和不开孔情况下的浆叶疲劳寿命,发现开孔情况会产生更大的应力集中,从而影响桨叶的疲劳寿命㊂Fibersim 是一款处理复合材料铺层复杂性问题的专业软件[10],能够模拟复合材料铺层真实角度㊀1期含孔洞复合材料结构的拉伸性能仿真偏差进行改进,本文利用Fibersim 对含中心孔复合材料结构以及含多孔复合材料结构进行铺层的设计及铺层角度的查看校验,分析了两种结构失效的最大载荷并与不开孔状态下的复合材料结构进行比较,得出失效比值㊂2㊀含孔洞复合材料结构基于Fibersim 与仿真软件可以进行数据交互的特点,选取典型的含中心孔以及多孔复合材料结构进行算例的仿真分析,材料属性选取如表1所示㊂表1㊀材料属性纵向弹性模量E 1/MPa 横向弹性模量E 2/MPa 泊松比v 剪切模量G 12/MPa 剪切模量G 23/MPa 密度ρ/g㊃cm 320900094500.27550039001.54㊀㊀失效准则选用Tssi -Wu 应力准则,根据该准则,材料不发生破坏的条件如公式(1)所示㊂F =F 1σ1+F 2σ2+F 11σ21+F 22σ22+F 66τ212+2F 12σ1σ2<1(1)其中,各种强度指标按照以下各式确定,如公式(2)所示㊂F 1=1X t -1X cF 2=1Y t -1Y cF 11=1X t X cF 22=1Y t Y c F 66=1S 2F 12=F ∗12X t X c Y t Y cìîíïïïïïïïïïïïïïïïï(2)其中,F ∗12的值在-1到1之间,一般选取-1/2㊂2.1㊀含中心孔复合材料结构针对含中心孔复合材料结构示意如图1所示,模型尺寸为300mm ˑ300mm,中心含有直径为150mm 的孔洞㊂采用Fibersim 对铺贴面,边界进行提取,并利用点位定义铺层原点和零度方向,其信息如图2所示㊂㊀㊀基于该构型进行复合材料铺层的设计,铺层角度设置为(0/45/-45/90)5s ,复合材料单层厚度为0.05mm,总共铺层数为40层,整体厚度2mm㊂对于每一层的铺层设计,采用纤维影响因子的值为0.3,通过对铺层角度仿真模拟真实铺贴时角度是否偏差,如图3(a)~3(d)所示分别显示为在0ʎ,45ʎ,-45ʎ,90ʎ铺层角度下的角度信息,信息显示图1㊀含中心孔复合材料结构示意图图2㊀含中心孔复合材料结构0ʎ坐标方向图3㊀各角度铺层仿真信息该模型的实际铺层角度与理论铺层角度无偏差㊂101纤维复合材料2024年㊀由于在生产制造中,按图3所示进行预浸料准备时会先利用下料机切出整体模型再去除中心圆形孔洞,这样造成不必要的浪费,基于此对于各个角度进行铺层设计的优化,给出如图4所示建立基于区域划分的铺层设置㊂㊀㊀查看基于分区铺覆下的铺层角度是否有偏差,优化后的各铺层角度信息如图5所示,各个铺层角度均无偏差㊂图4㊀各角度铺层分区信息图图5㊀优化后的各铺层角度信息㊀㊀对图1所示的含中心孔洞复合材料结构,按图5所示节省用料10%以上,并且随着中心开孔直径的增加,节省用料比率越高㊂同时针对此开孔结构利用表1属性进行有限元仿真,网格划分如图6所示㊂对模型采用下端固定约束,在上表面加载拉力作用,查看失效结果,发现当加载力的大小为22437N 时模型出现首层失效,失效时观察不同角度失效系数结果如图7所示,并且发现失效发生在90ʎ铺层的孔洞附近位置㊂图6㊀网格划分示意图图7㊀含中心孔复合材料结构失效结果图㊀㊀将开孔模型与未开孔的模型做失效结果对比,对比结果如表2所示,含中心孔复合材料结构的首201㊀1期含孔洞复合材料结构的拉伸性能仿真层失效载荷是未开孔结构的0.347㊂表2㊀比对结果模型失效载荷失效比值含中心孔复合材料结构22437N 0.347未开孔结构64525N1㊀㊀2.2㊀含多孔复合材料结构针对含多孔复合材料结构示意如图8所示,模型尺寸为200mm ˑ600mm,含有三个直径为100mm 的孔洞,孔间距为200mm㊂图8㊀含多孔复合材料示意图基于该构型按照如含中心复合材料结构铺层进行设计,铺层的零度坐标如图9所示㊂图9㊀含多孔复合材料结构0ʎ坐标方向㊀㊀基于该构型进行复合材料铺层的设计,铺层角度设置为(0/45/-45/90)5s ,复合材料单层厚度为0.05mm,总共铺层数为40层,整体厚度2mm㊂对于每一层的铺层设计,采用纤维影响因子的值为0.3,通过对铺层角度仿真模拟真实铺贴时角度是否偏差,如图10(a)~10(d)所示,分别显示为在0ʎ,45ʎ,-45ʎ,90ʎ铺层角度下的角度信息,信息显示该模型的实际铺层角度与理论铺层角度无偏差,同样可以采用如含中心孔洞复合材料结构相似的分区域铺层设计方法以达到在制造中节省材料的目的㊂图10㊀各角度铺层仿真信息㊀㊀对模型采用下端固定约束,在上表面加载拉力作用,查看失效结果,发现当加载力的大小为54221N 时模型出现首层失效,失效时观察不同角度失效系数结果如图11所示,并且发现失效发生在90ʎ铺层距边线较近的孔洞边缘位置㊂将含多孔复合材料模型与未开孔的模型做失效结果对比,对比结果如表3所示,含中心孔复合材料结构的首层失效载荷是未开孔结构的0.403㊂301纤维复合材料2024年㊀图11㊀含多孔复合材料结构失效结果图表3㊀比对结果模型失效载荷失效比值含多孔复合材料结构54221N0.403未开孔结构134576N13㊀结语(1)利用Fibersim针对含中心孔复合材料进行分区域的铺层设计,节省材料在10%以上㊂㊀㊀(2)将本文含中心孔洞复合材料和含多孔复合材料结构与未开孔结构进行对比,其失效比值分别为0.347和0.403㊂(3)本文采用首层失效进行结果的判断,只能作为单层失效的标准,不能反映结果的最终承载能力㊂参考文献[1]蔡菊生.先进复合材料在航空航天领域的应用[J].合成材料老化与应用,2018,47(6):94-97.[2]MOURE M M,HERRERO C J,GARCíA C S K,et al.Design tool to predict the open-hole failure strength of composite laminates sub-jected to inplane loads[J].Composite Structures,2020,238: 111970.[3]SAYAR H,AZADI M,GHASEMI A,et al.Clustering effect on damage mechanisms in open-hole laminated carbon/epoxy compos-ite under constant tensile loading rate,using acoustic emission[J]. Composite Structures,2018,204:1-11.[4]郭峰,王哲峰,王共冬,等.低温条件下含孔碳纤维复合材料层合板拉伸损伤特性研究[J].复合材料科学与工程,2022(04):56-61.[5]姚辽军,赵美英,周银华.不同孔径复合材料层合板应变集中及失效强度分析[J].机械科学与技术,2011,30(5):761-764.[6]韩小平,郭章新,朱西平,等.含孔复合材料层合板孔边的应力集中[J].复合材料学报,2009,26(1):168-173. [7]KHASHABA U A,KHDAIR A I.Open hole compressive elastic and strength analysis of CFRE composites for aerospace applications [J].Aerospace Science and Technology,2017,60:96-107.[8]卿光辉,王绍波.含孔复合材料层合板的应力集中分析[J].中国民航大学学报,2019,37(05):55-59.[9]汪振兴,陶宪斌,杨建灵,等.直升机复合材料开孔对桨叶疲劳寿命的影响[J].中国科技信息,2020(20):23-25. [10]洪清泉,吕长,王招.Fibersim复合材料设计与工艺技术应用[M].清华大学出版社,2019,1(4):39-42.401。

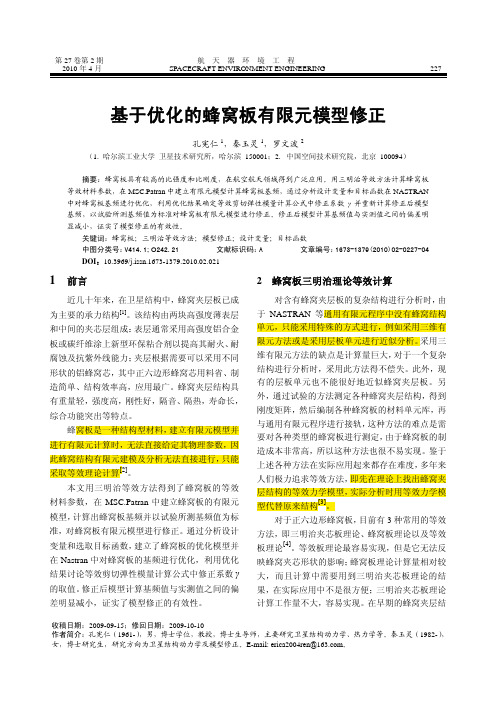

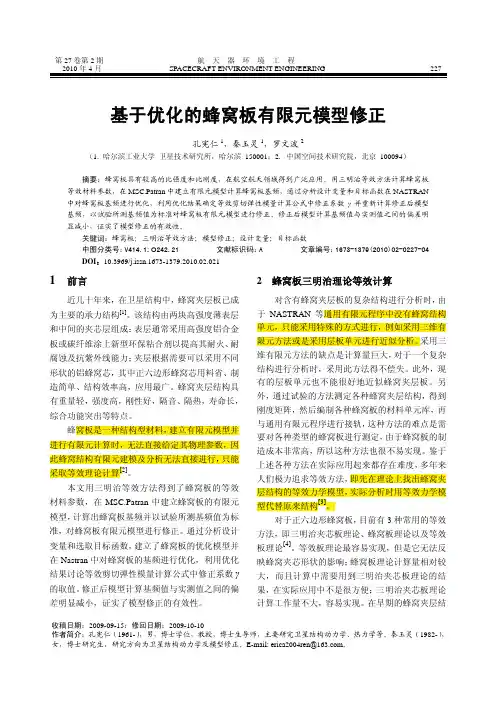

基于优化的蜂窝板有限元模型修正
2
蜂窝板三明治理论等效计算
对含有蜂窝夹层板的复杂结构进行分析时， 由
于 NASTRAN 等通用有限元程序中没有蜂窝结构 单元，只能采用特殊的方式进行，例如采用三维有 限元方法或是采用层板单元进行近似分析。 采用三 维有限元方法的缺点是计算量巨大， 对于一个复杂 结构进行分析时，采用此方法得不偿失。此外，现 有的层板单元也不能很好地近似蜂窝夹层板。另 外，通过试验的方法测定各种蜂窝夹层结构，得到 刚度矩阵，然后编制各种蜂窝板的材料单元库，再 与通用有限元程序进行接轨， 这种方法的难点是需 要对各种类型的蜂窝板进行测定， 由于蜂窝板的制 造成本非常高，所以这种方法也很不易实现。鉴于 上述各种方法在实际应用起来都存在难度， 多年来 人们极力追求等效方法， 即先在理论上找出蜂窝夹 层结构的等效力学模型， 实际分析时用等效力学模 型代替原来结构 。 对于正六边形蜂窝板， 目前有 3 种常用的等效 方法，即三明治夹芯板理论、蜂窝板理论以及等效 板理论 。等效板理论最容易实现，但是它无法反 映蜂窝夹芯形状的影响； 蜂窝板理论计算量相对较 大，而且计算中需要用到三明治夹芯板理论的结 果，在实际应用中不是很方便；三明治夹芯板理论 计算工作量不大，容易实现。在早期的蜂窝夹层结
在一定原则下的等效参数， 跟实际的材料参数值有 一定的偏差， 因此以蜂窝板的材料参数作为设计变 量，通过修改材料参数达到修正结构基频的目的。 等效参数包括等效的弹性模量 Ex、Ey 和等效的剪 切弹性模量 Gxy 、Gxz、Gyz。由于每个等效参数对 基频的影响程度差别较大， 把所有的等效参数作为 设计变量具有一定的盲目性和局限性， 通过分析计 算找出对基频影响较大的等效参数并将其作为设 计变量，这样会大大减少计算量，提高效率。 将等效参数的值分别提高 20%， 并计算参数改 变后基频的值，发现等效参数 Gxz 对基频的影响最 大，因此本文以等效参数 Gxz 为设计变量。在计算 而一 等效参数 Gxz 时选取的修正因子 γ 的值为 0.6， 般情况下 γ 的取值范围为 0.4～0.6。 通过分析可知， 在优化的过程中，Gxz 的值是减小的，因此令设计 变量 Gxz 的取值上限比初值稍大，下限为 γ 取 0.4 时的值。综上所述，设计变量的取值范围为 4.188×107～6.282×107 Pa。 3.3.3 蜂窝板频率优化设计 将 bdf 文件提交运算，经过 4 次迭代，优化计 算收敛， 每一步迭代的基频和设计变量值如表 1 和 表 2 所示。
基于三维应变渐进损伤准则的复合材料层合板大开孔压缩损伤研究
基于三维应变渐进损伤准则的复合材料层合板大开孔压缩损伤研究李泽江;郑锡涛【摘要】针对复合材料层合板大开孔压缩,将二维应变渐进损伤准则修正为三维应变渐进准则,使其能够模拟层合板的分层损伤,建立了复合材料层合板大开孔压缩损伤分析模型.利用UMAT子程序将基于三维应变渐进损伤准则引入到分析模型中预测纤维、基体及分层等失效演化过程;并对大开孔复合材料层合板进行试验研究.试验结果表明所建立的基于三维应变渐进损伤准则的层合板大开孔分析模型能很好地模拟大开口复合材料层合板压缩过程中的损伤起始、损伤扩展及破坏模式;并最终预测复合材料层合板大开孔的破坏强度.%A new model for the damage analysis of composite laminate with large-open hole under compression was developed using 3D strain progressive damage theory of which is an improvement from 2D strain progressive damage theory.The analysis model was incorporated into ABAQUS FE analysis through user subroutine UMAT to model various composite laminate failure types,such as matrix cracking,fiber failure,delamination,and etc.It can simulate damage initiation,damage progression and failure load for the composite laminate with large open-hole under compression.A test on composite laminate with large-open hole has been done and its result of failure load agree well with that predicted using the damage analysis.【期刊名称】《科学技术与工程》【年(卷),期】2017(017)017【总页数】6页(P66-71)【关键词】复合材料层合板;大开孔压缩;渐进损伤;UMAT;损伤分析【作者】李泽江;郑锡涛【作者单位】上海飞机设计研究院强度设计研究部,上海201210;西北工业大学航空学院,西安710072【正文语种】中文【中图分类】TB330.1;V257以碳纤维增强的先进复合材料因其高比模量、高比强度、耐腐蚀及热膨胀系数低等优点成为了航空航天领域广泛应用的材料之一，与传统金属材料相比，其结构减重可以达到20%～30%[1]。
