【CN109432820A】一种中药提取工艺【专利】

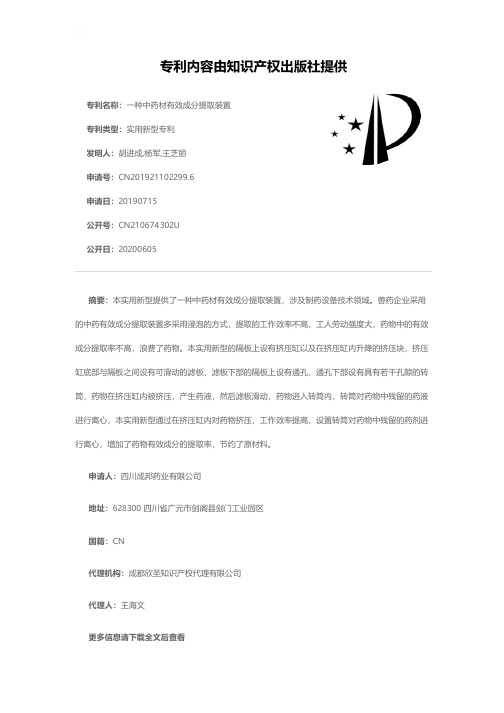

一种中药材有效成分提取装置[实用新型专利]
![一种中药材有效成分提取装置[实用新型专利]](https://img.taocdn.com/s3/m/e5b0f4cbaf45b307e97197c6.png)
专利名称：一种中药材有效成分提取装置专利类型：实用新型专利
发明人：胡进成,杨军,王芝丽
申请号：CN201921102299.6
申请日：20190715
公开号：CN210674302U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种中药材有效成分提取装置，涉及制药设备技术领域。
兽药企业采用的中药有效成分提取装置多采用浸泡的方式，提取的工作效率不高，工人劳动强度大，药物中的有效成分提取率不高，浪费了药物。
本实用新型的隔板上设有挤压缸以及在挤压缸内升降的挤压块，挤压缸底部与隔板之间设有可滑动的滤板，滤板下部的隔板上设有通孔，通孔下部设有具有若干孔隙的转筒，药物在挤压缸内被挤压，产生药液，然后滤板滑动，药物进入转筒内，转筒对药物中残留的药液进行离心，本实用新型通过在挤压缸内对药物挤压，工作效率提高，设置转筒对药物中残留的药剂进行离心，增加了药物有效成分的提取率，节约了原材料。
申请人：四川成邦药业有限公司
地址：628300 四川省广元市剑阁县剑门工业园区
国籍：CN
代理机构：成都欣圣知识产权代理有限公司
代理人：王海文
更多信息请下载全文后查看。

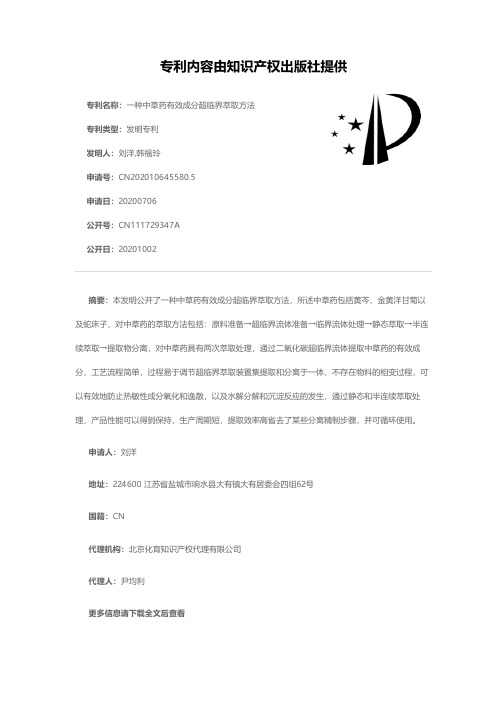

一种中草药有效成分超临界萃取方法[发明专利]
![一种中草药有效成分超临界萃取方法[发明专利]](https://img.taocdn.com/s3/m/5f8b216dec3a87c24128c46a.png)
专利名称：一种中草药有效成分超临界萃取方法专利类型：发明专利
发明人：刘洋,韩福玲
申请号：CN202010645580.5
申请日：20200706
公开号：CN111729347A
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本发明公开了一种中草药有效成分超临界萃取方法，所述中草药包括黄芩、金黄洋甘菊以及蛇床子，对中草药的萃取方法包括：原料准备→超临界流体准备→临界流体处理→静态萃取→半连续萃取→提取物分离，对中草药具有两次萃取处理，通过二氧化碳超临界流体提取中草药的有效成分，工艺流程简单，过程易于调节超临界萃取装置集提取和分离于一体，不存在物料的相变过程，可以有效地防止热敏性成分氧化和逸散，以及水解分解和沉淀反应的发生，通过静态和半连续萃取处理，产品性能可以得到保持，生产周期短，提取效率高省去了某些分离精制步骤，并可循环使用。
申请人：刘洋
地址：224600 江苏省盐城市响水县大有镇大有居委会四组62号
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。
【CN209612264U】一种中药提取装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221459.2(22)申请日 2019.02.22(73)专利权人 江西农业大学地址 330000 江西省南昌市昌北经济开发区志敏大道1101号(72)发明人 罗秋水 周志娥 杜娟 熊建华 张建军 (74)专利代理机构 南昌汇智合诚知识产权代理事务所(普通合伙) 36130代理人 邓秋星(51)Int.Cl.B01D 11/02(2006.01)B01F 7/18(2006.01)B01F 7/24(2006.01)(54)实用新型名称一种中药提取装置(57)摘要本实用新型公开了一种中药提取装置，包括一提取罐，提取罐包括驱动装置、加热装置和搅拌装置，搅拌装置包括主搅拌装置和副搅拌装置，主搅拌装置包括第一搅拌杆和第一搅拌部，第一搅拌杆上设有两个副搅拌装置；加热装置为加热管，提取罐外设有一夹套层，加热管环绕设置在夹套层内，提取罐的侧壁还设有一温度传感器。
设置副搅拌装置大大提高了药液的搅拌效果，使得药液在提取罐内上下翻滚的同时充分混合，避免有效成分在提取罐底部积累，提高了药液提取速率。
同时可以精准控制提取罐内的温度，使有效成分的提取过程保持在最佳的温度范围。
权利要求书1页 说明书3页 附图1页CN 209612264 U 2019.11.12C N 209612264U权 利 要 求 书1/1页CN 209612264 U1.一种中药提取装置，包括一提取罐，其特征在于，所述提取罐包括驱动装置、加热装置和搅拌装置，其中；所述驱动装置为一驱动电机，所述驱动电机上设有主动轮，所述主动轮通过皮带连接一从动轮；所述搅拌装置包括主搅拌装置和副搅拌装置，所述主搅拌装置包括第一搅拌杆和第一搅拌部，所述第一搅拌杆上设有两个副搅拌装置，所述副搅拌装置包括第二搅拌杆、第一螺旋形搅拌片、第二螺旋形搅拌片和第二搅拌部，所述第一螺旋形搅拌片和第二螺旋形搅拌片的旋向相反，所述第一搅拌杆的一端与所述从动轮连接，该第一搅拌杆的另一端上设有所述第一搅拌部，所述第二搅拌杆安装在所述第一搅拌杆上，所述第二搅拌杆上分别设有所述第一螺旋形搅拌片和第二螺旋形搅拌片；所述加热装置为加热管，所述提取罐外设有一夹套层，所述加热管环绕设置在所述夹套层内，所述提取罐的侧壁还设有一温度传感器。

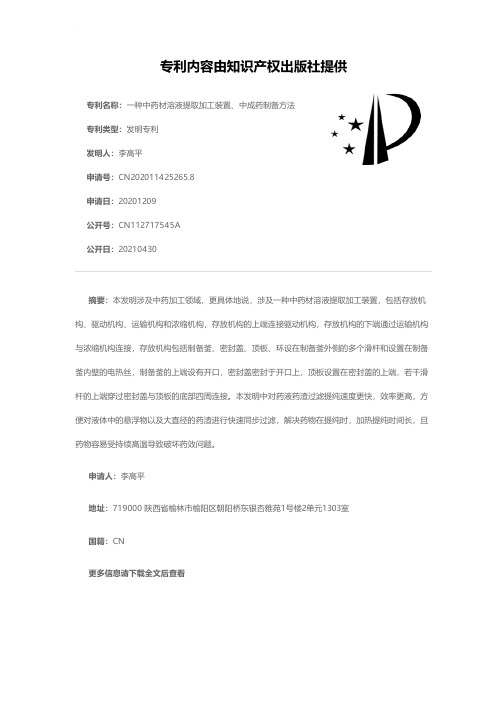

一种中药材溶液提取加工装置、中成药制备方法[发明专利]
![一种中药材溶液提取加工装置、中成药制备方法[发明专利]](https://img.taocdn.com/s3/m/2b830131195f312b3069a582.png)
专利名称：一种中药材溶液提取加工装置、中成药制备方法专利类型：发明专利
发明人：李高平
申请号：CN202011425265.8
申请日：20201209
公开号：CN112717545A
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本发明涉及中药加工领域，更具体地说，涉及一种中药材溶液提取加工装置，包括存放机构、驱动机构、运输机构和浓缩机构，存放机构的上端连接驱动机构，存放机构的下端通过运输机构与浓缩机构连接，存放机构包括制备釜、密封盖、顶板、环设在制备釜外侧的多个滑杆和设置在制备釜内壁的电热丝，制备釜的上端设有开口，密封盖密封于开口上，顶板设置在密封盖的上端，若干滑杆的上端穿过密封盖与顶板的底部四周连接。
本发明中对药液药渣过滤提纯速度更快，效率更高，方便对液体中的悬浮物以及大直径的药渣进行快速同步过滤，解决药物在提纯时，加热提纯时间长，且药物容易受持续高温导致破坏药效问题。
申请人：李高平
地址：719000 陕西省榆林市榆阳区朝阳桥东银杏雅苑1号楼2单元1303室
国籍：CN
更多信息请下载全文后查看。
一种植物类中药有效成分萃取分离装置[发明专利]
![一种植物类中药有效成分萃取分离装置[发明专利]](https://img.taocdn.com/s3/m/d59eb318f705cc1754270933.png)
专利名称：一种植物类中药有效成分萃取分离装置专利类型：发明专利
发明人：董雪霞
申请号：CN201710036659.6
申请日：20170118
公开号：CN106730986A
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本发明公开了一种植物类中药有效成分萃取分离装置，包括固定架和加热仓，所述加热仓固定设置在固定架的上端中部，所述加热仓的侧壁底端贯穿设置有出水管，所述加热仓的顶端设置安装板，安装板上贯穿开设插口，所述插口中插接有储药仓，所述安装孔的中部内接机械密封件，所述矩形块上套接有从动齿轮，储药仓的内腔中纵向设置搅拌轴，所述搅拌轴的上端活动插接在支撑杆中部，本发明结构设计合理，功能性强，相比传统的中药萃取装置，具有以下几点优点：1.结构设计合理，能够实现便捷的安装和拆卸操作；2.能够实现药材的实时加入，实时更换；3.可以实现药材的连续制取操作，很大程度上提高了药材萃取的效率。
申请人：董雪霞
地址：312400 浙江省绍兴市嵊州市官河路嵊州中医院
国籍：CN
更多信息请下载全文后查看。
一种当归中药成分提取工艺[发明专利]
![一种当归中药成分提取工艺[发明专利]](https://img.taocdn.com/s3/m/01afac0130126edb6f1aff00bed5b9f3f90f728b.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510822917.4(22)申请日 2015.11.23A61K 36/232(2006.01)A61K 9/20(2006.01)(71)申请人宁国千方中药发展有限公司地址242300 安徽省宣城市宁国经济技术开发区南山西路9号(72)发明人包勇(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙) 34120代理人俞强(54)发明名称一种当归中药成分提取工艺(57)摘要本发明公开了一种当归中药成分提取工艺，涉及中药提取工艺的技术领域，本发明的工艺步骤为：选取质量好的当归，洗净干燥，再粉碎成颗粒状；放入容器中，加入酸水溶液浸泡30分钟后；倒入压力为80-100kpa，温度为90-110℃，且含有纯化水的密闭容器中提取10分钟；提取结束后，冷却、释放压力，用滤网过滤掉渣滓后将液体倒入蒸发皿中进行浓缩，浓缩温度为40℃-50℃；向所得浓缩液中加入质量为当归质量20％的淀粉，混合制成丸，即得成品。
与现有技术相比，本发明主要采用先酸水腐蚀分解，再进行高温高压萃取，最后进行蒸发浓缩而制成产品，高温高压的作用使成分不易流失，工艺步骤简单，不易破坏中药的药性，提高药效，具有推广应用的价值。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页CN 105412184 A 2016.03.23C N 105412184A1.一种当归中药提取工艺，其特征在于，包括以下步骤：(1)选取质量好的当归，洗净干燥，再粉碎成颗粒状，待用；(2)将步骤(1)中粉碎后的当归颗粒放入容器中，加入酸水溶液浸泡30分钟后；(3)充分搅拌均匀，倒入压力为80-100kpa，温度为90-110℃，且含有纯化水的密闭容器中提取10分钟；(4)提取结束后，冷却、释放压力，用滤网过滤掉渣滓后将液体倒入蒸发皿中进行浓缩，浓缩温度为40℃-50℃；(5)向步骤(4)中得到的浓缩液中加入质量为当归质量20％的淀粉，混合制成丸，即得成品。
一种中药提取工艺[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810788100.3(22)申请日 2018.07.18(71)申请人 绵阳晶凯圣生物科技有限公司地址 621000 四川省绵阳市经开区贾家店街89号(72)发明人 梁静 (51)Int.Cl.A61J 3/00(2006.01)B30B 9/14(2006.01)B30B 15/00(2006.01)(54)发明名称一种中药提取工艺(57)摘要本发明公开了一种中药提取工艺，其特征在于，包括以下步骤：1)、将支撑棒插入滤框上；2)、将中药洗净后放入滤框内，使支撑棒间隔插入中药之间；3)、将滤框放置在蒸煮罐内的支撑板上，进行高温蒸煮；4)、取出滤框放置在压榨罐内的支撑体上，驱动伸缩机构，使压紧板向下移动挤压中药，滤液由压榨罐的底部出口通过管道输送至浓缩罐内进行进一步浓缩，然后取出滤框导出滤渣。
本发明采用蒸煮工艺结合滤框，解决现有浸煮工艺导致的浸煮液水分含量多的问题，同时，本发明还具有提取率高的优点。
权利要求书1页 说明书4页 附图2页CN 108567573 A 2018.09.25C N 108567573A1.一种中药提取工艺，其特征在于，包括以下步骤：1)、将支撑棒(7)插入滤框(2)上；2)、将中药洗净后放入滤框(2)内，使支撑棒(7)间隔插入中药之间；3)、将滤框(2)放置在蒸煮罐(1)内的支撑板(11)上，进行高温蒸煮；4)、取出滤框(2)放置在压榨罐(3)内的支撑体(31)上，驱动伸缩机构(6)，使压紧板(5)向下移动挤压中药，滤液由压榨罐(3)的底部出口通过管道输送至浓缩罐(4)内进行进一步浓缩，然后取出滤框(2)导出滤渣；中药的提取在提取系统中实现，所述提取系统包括蒸煮罐(1)、压榨罐(3)、浓缩罐(4)和滤框(2)，所述蒸煮罐(1)内设置有用于放置滤框(2)的支撑板(11)，所述压榨罐(3)内设置有支撑体(31)，所述支撑体(31)为网格结构，所述压榨罐(3)内设置有紧固件，所述紧固件包括与滤框(2)接触的紧固板(32)和丝杠(33)，所述紧固板(32)和丝杠(33)连接，所述丝杠(33)可拆卸式固定在压榨罐(3)上，所述压榨罐(3)的外壁设置有卡紧机构，所述卡紧机构用于固定丝杠(33)，所述压榨罐(3)的上方配合设置有压紧机构，所述压紧机构包括压紧板(5)和伸缩机构(6)，所述压榨罐(3)的底部出口通过管道与浓缩罐(4)连接；所述滤框(2)的侧壁上设置有4个加强板(21)，所述加强板(21)上在竖直方向上设置有多个螺纹通孔，所述螺纹通孔内插设有支撑棒(7)，所述支撑棒(7)包括连接部(71)和支撑部，所述连接部(71)的外壁上设置有与螺纹通孔配合的外牙螺纹，所述支撑部包括2个对称铰接在连接部(71)端部的弧形支撑板(72)，所述弧形支撑板(72)的向内收缩，所述弧形支撑板(72)的外壁与螺纹通孔配合，2个弧形支撑板(72)之间通过弹性件(73)连接，在弹性件(73)的自然长度下，2个弧形支撑板(72)之间的间距大于连接部(71)的外径，当弹性件(73)受到挤压时，2个弧形支撑板(72)能够穿过螺纹通孔。
一种中药提取及制备工艺[发明专利]
专利名称：一种中药提取及制备工艺专利类型：发明专利
发明人：余赟
申请号：CN201410549521.2
申请日：20141015
公开号：CN104324068A
公开日：
20150204
专利内容由知识产权出版社提供
摘要：本发明提供了一种中药提取及制备工艺，采用“研磨”提取工艺工艺，该工艺不仅能够较为完全地提取桔梗中的有效成分桔梗皂苷，保证了较高的药材利用率和提取率，还具有提取温度低、不适用有机溶剂等优点。
申请人：南江县百草中药材有限公司
地址：635600 四川省成都市南江县东榆工业园区内
国籍：CN
更多信息请下载全文后查看。
一种中草药加工用有效成分提取装置[实用新型专利]
专利名称：一种中草药加工用有效成分提取装置专利类型：实用新型专利
发明人：李强,李运体,孙玉梅
申请号：CN201921200818.2
申请日：20190726
公开号：CN210751382U
公开日：
20200616
专利内容由知识产权出版社提供
摘要：本实用新型涉及中草药加工设备技术领域，提供一种中草药加工用有效成分提取装置，旨在解决现有的中草药有效成分提取主要由人工操作完成，不能够满足对中草药有效成分提取条件的要求，因此造成了中草药有效成分提取效率低，效果差，且药渣多，产品的药性及活性难以控制的问题，包括可拆卸安装的提取罐和罐盖，所述提取罐的下端安装有多个支撑脚，且提取罐的侧壁上部固定套设有安装台阶，所述提取罐的内腔下部设有曝气组件，所述提取罐的内腔中设有过滤筒，且过滤筒的侧壁上部设有网状台阶部，所述罐盖为中空结构，且罐盖的下端安装有成分提取机构。
本实用新型尤其适用于中草药的高质量提取，具有较高的社会使用价值和应用前景。
申请人：安徽药知源中药饮片有限公司
地址：236000 安徽省亳州市经济开发区牡丹路1008号
国籍：CN
代理机构：合肥汇融专利代理有限公司
代理人：张雁
更多信息请下载全文后查看。
一种药材有效成分提取装置[实用新型专利]
专利名称：一种药材有效成分提取装置专利类型：实用新型专利
发明人：李明辉
申请号：CN202020291147.1
申请日：20200311
公开号：CN212490766U
公开日：
20210209
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种药材有效成分提取装置，包括桶体，所述桶体内设有筛网桶体，所述筛网桶体内设有横板和中心轴，所述筛网桶体的端部设有进料口一，所述桶体上设有与进料口一相配合的进料口二，所述进料口二上设有密闭门，所述密闭门外侧设有椎形进料装置，所述桶体的顶部设有卸压阀和进水口，所述桶体的底部设有进气口和药液出料口，所述进气口连接设有蒸气发生器，所述药液出料口连接设有蒸发桶体，所述蒸发桶体的顶部设有出气管道，所述出气管道上设有气泵，所述蒸发桶体的底部设有药液出口。
本实用新型的优点在于：使药材煎煮充分，煎煮时无需人看守也不会糊，可以将药材中剩余的药液充分榨取的一种药材有效成分提取装置。
申请人：李明辉
地址：050000 河北省石家庄市长安区北城国际
国籍：CN
代理机构：北京盛凡智荣知识产权代理有限公司
代理人：屠佳婕
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
CN 109432820 A
说 明 书
1/3 页
一Hale Waihona Puke 中药提取工艺技术领域 [0001] 本发明属于天然产物化学技术领域，尤其涉及一种中药提取工艺。
背景技术 [0002] 近年来有关中药提取方法的论述有很多，然而有效成分的提取率仍然是现今国内 中药 制药工业现代化的 瓶颈。尽管近年来国内 在中药提取生产中推出了一些新工艺 ，如超 声场强化提取 、微波提取 、超临界流体提取等 ，但当下的 主流仍是浸提技术 ；面对众多中药 提取方法如何抉择是一个复 杂的问 题 ，因为 它牵涉到生产设备 和生产条件等许多因素 ，加 上如今中药提取的规模较大，尤其考虑到连续生产，即使在实验中取得成果，在实际情况下 还要经过长时间的实践检验。还有前面提到过的 提取新工艺 ，其提取物往往是化学结构明 确的物质，与传统中药生产完全是两回事。
发明内容 [0003] 本发明的目的在于提供一种中药提取工艺，工艺简单，可提高药材中有效成分的 提取率且可用于企业的连续化生产中。 [0004] 为实现上述目的，本发明采取的技术方案为： [0005] 一种中药提取工艺，包括如下步骤： [0006] S1、将中药材洗净沥干后，切片/段 ,置于-18℃条件下，冷冻脆化3～5h后，在18～ 22℃条件下，进行超声波破壁处理，得到破壁的中药材粉； [0007] S2、将中药材粉置于酶解罐内，按质量百分比为2～3％的比例加入纤维素酶，按质 量百分比为1～2％加入果胶酶，30～50℃，负压条件下酶解1～2h，喷雾干燥，得中药粉； [0008] S3、将中药粉置于提取罐内，按照1g：11～21mL的比例往中药粉中加入体积浓度为 65～75％的乙醇溶液浸泡2～3h后，于30～50℃下处理60～90min后，浓缩回收乙醇，冷冻干 燥，即得提取物。 [0009] 进一步地，所述步骤S2中，酶解罐内的压力为0 .4-0 .6Mpa。 [0010] 进一步地，所述步骤S1中超声破壁的超声频率为700～900w，时间为30～60min。 [0011] 进一步地，所述步骤S2具体包括如下步骤： [0012] S21、按质量百分比称取纤维素酶和果胶酶，并将两者混合均匀，得酶混合物； [0013] S22、在酶解罐底部铺设一层酶混合物，然后在酶混合物上铺设所述中药粉，再铺 设剩余的酶混合物，关闭酶解罐； [0014] S23、调节酶解罐内的温度至30～50℃，压力至0 .4-0 .6Mpa，酶解1～2h后，瞬间恢 复酶解罐内压力至常压，取出酶解液，喷雾干燥，即得中药粉。 [0015] 进一步的，所述步骤S3中浸泡时，首先将提取罐内的压力调节至0 .04～0 .06MPa， 持续30min后，瞬间恢复至常压，持续2～3min，然后调节至0 .06～0 .07MPa，持续10min后，瞬 间恢复常压，直至浸泡结束。 [0016] 本发明具有以下有益效果：
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910009699 .0
(22)申请日 2019 .01 .05
(71)申请人 齐齐哈尔大学 地址 161006 黑龙江省齐齐哈尔市文化大 街42号
(72)发明人 辛杨
(74)专利代理机构 西安汇恩知识产权代理事务 所(普通合伙) 61244
权利要求书1页 说明书3页
CN 109432820 A
CN 109432820 A
权 利 要 求 书
1/1 页
1 .一种中药提取工艺，其特征在于：包括如下步骤： S1、将中药材洗净沥干后，切片/段 ,置于-18℃条件下，冷冻脆化3～5h后，在18～22℃ 条件下，进行超声波破壁处理，得到破壁的中药材粉； S2、将中药材粉置于酶解罐内 ，按 质量百分比 为2～3％的比 例加入纤维素酶 ，按 质量百 分比为1～2％加入果胶酶，30～50℃，负压条件下酶解1～2h，喷雾干燥，得中药粉； S3、将中药粉置于提取罐内 ，按照1g ：11～21mL的比 例往中药粉中 加入体积浓度为65～ 75％的乙醇溶液浸泡2～3h后 ，于30～50℃下处理60～90min后 ，浓缩回收乙醇 ，冷 冻干燥 ， 即得提取物。 2 .如权利要求1所述的一种中药提取工艺，其特征在于：所述步骤S2中，酶解罐内的压 力为0 .4-0 .6Mpa。 3 .如权利要求1所述的一种中药提取工艺，其特征在于：所述步骤S1中超声破壁的超声 频率为700～900w，时间为30～60min。 4 .如权利要求1所述的一种中药提取工艺，其特征在于：所述步骤S2具体包括如下步 骤： S21、按质量百分比称取纤维素酶和果胶酶，并将两者混合均匀，得酶混合物； S22、在酶解罐底部铺设一层酶混合物 ，然后在酶混合物上铺设所述中药粉 ，再铺设 剩 余的酶混合物，关闭酶解罐； S23、调节酶解罐内的温度至30～50℃，压力至0 .4-0 .6Mpa，酶解1～2h后，瞬间恢复酶 解罐内压力至常压，取出酶解液，喷雾干燥，即得中药粉。 5 .如权利要求1所述的一种中药提取工艺，其特征在于：所述步骤S3中浸泡时，首先将 提取罐内的压力调节至0 .04～0 .06MPa，持续30min后，瞬间恢复至常压，持续2～3min，然后 调节至0 .06～0 .07MPa，持续10min后，瞬间恢复常压，直至浸泡结束。
代理人 孔德超
(51)Int .Cl . B01D 11/02(2006 .01)
(10)申请公布号 CN 109432820 A (43)申请公布日 2019.03.08
( 54 )发明 名称 一种中药提取工艺
( 57 )摘要 本发明公开了一种中药提取工艺，包括如下
步骤：S1、将中药材洗净沥干后，切片/段 ,置于18℃条件下，冷冻脆化3～5h后，在18～22℃条件 下 ，进行超声波破壁处理 ，得到破壁的中药材粉 ； S2、将中药材粉置于酶解罐内 ，按质量百分比 为2 ～3％的比 例加入纤维素酶 ，按 质量百分比 为1～ 2％ 加入果胶酶 ，30～50℃ ，负压条件下酶解1～ 2h ，喷 雾干燥 ，得中药粉 ；S3 、将中药粉置于提取 罐内 ，按照1g ：11～21mL的比 例往中药粉中 加入 体积浓度为65～75％的乙醇溶液浸泡2～3h后， 于30～50℃下处理60～90min，浓缩回收乙醇，冷 冻干燥 ，得提取物。本发明可提高药材中有效成 分的提取率且可用于企业的连续化生产中。
