PID控制器的参数整定(经验总结)
PID控制器的作用分析及参数整定
PID控制器的作用分析及参数整定PID控制器是一种常用的自动控制器，可以根据系统的反馈信号和设定值进行调整，从而实现控制系统的稳定和精确控制。
PID控制器通过调整输出信号，使得被控对象的输出值尽可能地接近设定值，通过不断地迭代修正，实现对系统的自动调节和控制。
1.实现系统的稳定控制：PID控制器通过不断地调整输出信号，使得被控对象的输出值尽可能地接近设定值，从而实现系统的稳定控制。
PID 控制器的输出信号与系统的误差、误差变化率以及误差积分值有关，通过调整这些参数的权重，可以实现对系统的稳定控制。
2.快速响应和抗干扰能力：PID控制器能够根据系统的反馈信号和设定值的变化情况，快速地调整输出信号，使得系统能够快速响应，并具有一定的抗干扰能力。
通过合理地设置PID控制器的参数，可以提高系统的响应速度和抗干扰能力，实现更加准确的控制。
3.自动调节和优化：PID控制器可以根据系统的反馈信号和设定值自动调节输出信号，实现对系统的自动调节和优化。
通过不断地迭代修正，PID控制器可以根据系统的实际状况和要求，自动调整参数，使得系统的控制效果达到最佳状态。
参数整定是PID控制器应用的关键环节，合理的参数设置可以有效地提高PID控制器的性能。
常见的PID控制器参数包括比例增益（Kp）、积分时间（Ti）和微分时间（Td）。
1.比例增益（Kp）：控制器输出与误差的线性关系，越大控制器对误差的修正约大。
Kp的选择会影响系统的响应速度和稳定性，过大会导致震荡或不稳定，过小则响应较慢或无法消除稳态误差。
2.积分时间（Ti）：控制器对误差累积值的补偿作用，用于消除稳态误差。
Ti的选择对系统的响应速度和稳态误差的消除有影响，过大会导致响应变慢，过小则可能导致震荡。
3.微分时间（Td）：控制器对误差变化率的补偿作用，用于消除超调和减小误差上升的速率。
Td的选择可以改善系统的动态响应速度和稳定性，但过大或过小可能引起震荡。
参数整定的方法较为复杂，常用的方法包括经验调整法、试探法、理论分析法和优化算法等。
pid控制器参数整定方法及应用
pid控制器参数整定方法及应用PID控制器是工业自动化中常用的一种控制器，其参数整定方法及应用对于控制系统的稳定性和性能有着至关重要的作用。
本文将详细介绍PID控制器参数整定方法及应用。
一、PID控制器概述PID控制器是由比例控制器、积分控制器和微分控制器三部分组成的，利用反馈信号进行控制。
其中比例控制器通过测量误差的大小，对被控制对象进行控制，积分控制器通过测量误差的积分，对被控制对象进行控制，微分控制器通过测量误差的微分，对被控制对象进行控制。
PID控制器通过组合三个控制方式，可以对被控制对象进行更加精确的控制。
二、PID控制器参数整定方法1. 经验法PID控制器参数整定的第一步是通过经验法确定参数初值。
经验法是根据实际经验和实验数据得出的整定参数，是参数初值的基础。
经验法的参数初值如下：比例系数Kp取值为被控对象动态响应曲线的最大斜率处的斜率倒数；积分时间Ti取值为被控对象动态响应曲线从起点到终点的时间长度；微分时间Td取值为被控对象动态响应曲线的最大曲率处的时间。
2. Ziegler-Nichols法Ziegler-Nichols法是广泛应用的PID控制器参数整定方法之一，其步骤如下：a.将比例系数Kp调至临界增益Kcr处，此时系统开始振荡；b.测量振荡周期Tu；c.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5Kcr ——PI型系统 0.45Kcr Tu/1.2 —PD型系统 0.8Kcr — Tu/8PID型系统 0.6Kcr 0.5Tu Tu/83. Chien-Hrones-Reswick法Chien-Hrones-Reswick法是另一种常用的PID控制器参数整定方法，其步骤如下：a.测量被控对象的动态响应曲线，并计算出其惯性时间常数L、时延时间T和时间常数K；b.根据系统类型选择合适的参数整定公式，计算出参数初值：系统类型 Kp Ti TdP型系统 0.5K ——PI型系统 0.45K L —PD型系统 0.8K — TPID型系统 0.6K 0.5L 0.125T三、PID控制器应用PID控制器广泛应用于工业自动化中，例如温度控制、压力控制、流量控制等。
传统pid参数整定方法
传统pid参数整定方法PID控制器是控制工程中常用的一种自调控制器。
在现代工业控制中，PID控制器被广泛应用于控制系统中，其控制性能和稳定性受到普遍认可，因而成为大多数控制系统的核心控制算法。
PID控制器的参数整定是控制系统设计和调试的重点之一。
传统PID参数整定方法是指经验法、试探法和调整法等一系列基于经验的控制策略，具有简单易行、便于掌握、操作灵活的优点。
下面就传统PID参数整定方法进行详细讲解。
一、经验法经验法是由工程技术经验总结形成的整定方法。
该方法适用于比较常见、简单的控制系统。
这种方法的核心思想是根据工程经验和实际系统调试情况来确定PID参数，主要包括经验公式法和调节参数法。
1.经验公式法经验公式法是根据经验公式确定PID参数的一种方法。
常用的经验公式包括：经验整定法、奈奎斯特公式法、阶跃响应法等。
例如，经验整定法公式为：Kp=0.3(Ku/M)；Ti=0.7Pu；Td=0.2Pu。
其中，Ku表示系统的临界增益，M表示系统的调节倍数，Pu表示系统的极值周期，Kp、Ti和Td分别为PID控制器的比例、积分和微分参数。
2.调节参数法调节参数法是根据实际系统调试情况和效果进行参数调整的方法。
首先，根据系统的动态特性确定Ki和Kd，并将Kp设置为一个比较小的值。
然后，利用某一输入信号，在稳态下测量系统的输出响应，并根据实际调试情况对PID参数进行调整，以达到最优的控制效果。
二、试探法试探法是指在试探过程中，根据系统目标响应特性和分析，逐步调整PID参数的方法，这种方法具有操作简单、灵活性和可靠性等优点。
常用的试探法有“逆”法、“Ziegler-Nichols”法、“Choen-Coon”法等。
1.“逆”法“逆”法是通过减少PID增益直到控制系统不再震荡的方法。
此法通常是在Ti=0时使用，其中Kp和Kd分别由经验公式和试探法获得，Kp和Kd设置小值，然后逐步增加Kp和Kd，直到出现震荡，然后缩减Kp和Kd，直到震荡结束。
PID参数整定方法
PID参数整定方法PID（比例-积分-微分）是一种常见的控制算法，广泛应用于工业自动化领域。
在使用PID控制算法时，为了使系统能够达到良好的控制效果，需要进行参数整定。
本文将介绍几种常用的PID参数整定方法。
1.经验法：经验法是一种常见的PID参数整定方法，它基于工程师的经验和直觉。
根据控制对象的特性和要求，调整比例增益Kp、积分时间Ti和微分时间Td的值。
这种方法操作简单，但需要工程师具备一定的经验。
2. Ziegler-Nichols方法：Ziegler-Nichols方法是一种经典的PID参数整定方法，它通过试探法的方式确定参数。
具体操作步骤如下：-将积分时间Ti和微分时间Td设为0，只调整比例增益Kp。
-增加Kp，直到系统开始出现振荡。
-记下此时的Kp值，设为Ku。
-根据振荡周期Tu，计算出比例增益Kp、积分时间Ti和微分时间Td的值，即Kp=0.6Ku，Ti=0.5Tu，Td=0.125Tu。
3.系统辨识法：系统辨识法是一种通过实验数据分析来确定PID参数的方法。
步骤如下：-设定一定的输入信号，并记录系统的输入输出数据。
-通过数据处理方法，建立系统的数学模型，如传递函数或状态空间模型。
-利用系统辨识算法估计模型参数。
-根据辨识得到的模型参数，运用数学方法求解PID参数。
4.遗传算法优化法：遗传算法优化法通过模拟生物进化机制来最优解，可以用于PID参数的优化。
具体步骤如下：-通过实验数据建立系统的数学模型。
-设定适应度函数，作为评价PID参数优劣的指标。
-随机生成一组初始PID参数。
-利用遗传算法进行迭代优化，不断生成新的PID参数组合，并通过适应度函数评估其优劣。
-根据迭代次数或适应度达到一定要求时，停止优化，并得到最优PID参数。
5.自整定控制器方法：自整定控制器方法是一种通过系统自身对控制对象进行辨识和参数整定的方法。
常见的自整定控制器方法有自适应控制器和模型参考自适应控制器。
它们通过在线辨识控制对象的参数变化，并实时调整PID参数来达到控制要求。

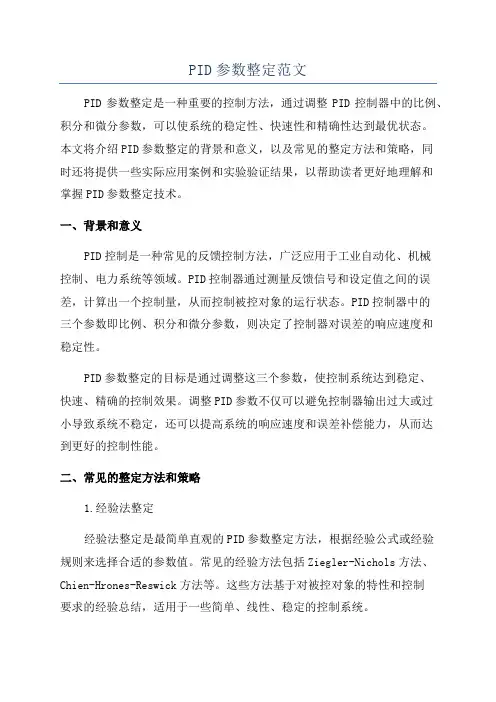

PID参数整定范文
PID参数整定范文PID参数整定是一种重要的控制方法，通过调整PID控制器中的比例、积分和微分参数，可以使系统的稳定性、快速性和精确性达到最优状态。
本文将介绍PID参数整定的背景和意义，以及常见的整定方法和策略，同时还将提供一些实际应用案例和实验验证结果，以帮助读者更好地理解和掌握PID参数整定技术。
一、背景和意义PID控制是一种常见的反馈控制方法，广泛应用于工业自动化、机械控制、电力系统等领域。
PID控制器通过测量反馈信号和设定值之间的误差，计算出一个控制量，从而控制被控对象的运行状态。
PID控制器中的三个参数即比例、积分和微分参数，则决定了控制器对误差的响应速度和稳定性。
PID参数整定的目标是通过调整这三个参数，使控制系统达到稳定、快速、精确的控制效果。
调整PID参数不仅可以避免控制器输出过大或过小导致系统不稳定，还可以提高系统的响应速度和误差补偿能力，从而达到更好的控制性能。
二、常见的整定方法和策略1.经验法整定经验法整定是最简单直观的PID参数整定方法，根据经验公式或经验规则来选择合适的参数值。
常见的经验方法包括Ziegler-Nichols方法、Chien-Hrones-Reswick方法等。
这些方法基于对被控对象的特性和控制要求的经验总结，适用于一些简单、线性、稳定的控制系统。
2.曲线拟合法整定曲线拟合法整定是一种基于被控对象的动态特性曲线来确定参数的方法。
通过试验或模拟获得被控对象的阶跃响应曲线、频率特性曲线等，然后根据曲线形状和性能指标来选择合适的参数值。
这种方法适用于复杂的非线性或时变系统，可以更准确地确定参数值。
3.优化算法整定优化算法整定是一种基于数学优化方法来确定参数的策略。
通过建立数学模型和目标函数，利用优化算法求解最优参数值。
常见的优化方法包括遗传算法、粒子群算法、模拟退火算法等。
这些方法适用于参数空间较大、系统复杂度较高的控制系统。
三、实际应用案例和实验验证以温度控制系统为例，通过PID参数整定可以使得系统能够快速响应设定值的变化，并稳定在设定温度附近。
PID控制参数整定常用口诀
PID控制参数整定常用口诀1. PID常用口诀: 参数整定找最佳，从小到大挨次查，先是比例后积分，最后再把微分加，曲线振荡很频繁，比例度盘要放大，曲线飘荡绕大湾，比例度盘往小扳，曲线偏离回复慢，积分时光往下降，曲线波动周期长，积分时光再加长，曲线振荡频率快，先把微分降下来，动差大来波动慢，微分时光应加长，抱负曲线两个波，前高后低4比1，2. 一看二调多分析，调整质量不会低3. PID控制器参数的工程整定,各种调整系统中P.I.D参数阅历数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s 压力P:P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s, 流量L:P=40~100%,T=6~60s。
3.PID控制的原理和特点在工程实际中，应用最为广泛的调整器控制逻辑为比例、积分、微分控制，简称PID控制，又称PID调整。
PID控制器问世至今已有近70年历史，它以其结构容易、稳定性好、工作牢靠、调节便利而成为工业控制的主要技术之一。
当被控对象的结构和参数不能彻低把握，或得不到精确的数学模型时，控制理论的其它技术难以采纳时，系统控制器的结构和参数必需依赖阅历和现场调试来确定，这时应用PID控制技术最为便利。
即当我们不彻低了解一个系统和被控对象﹐或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。
PID控制，实际中也有PI和PD 控制。
PID控制器就是按照系统的误差，利用比例、积分、微分计算出控制量举行控制的。
比例(P)控制比例控制是一种最容易的控制方式。
其控制器的输出与输入误差信号成比例关系。
当仅有比例控制时系统输出存在稳态误差(Steady-state error)。
积分(I)控制在积分控制中，控制器的输出与输入误差信号的积分成正比关系。
对一个自动控制系统，假如在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统(System with Steady-state Error)。
PID参数设置及调节方法
PID参数设置及调节方法方法一:PID参数的设定：是靠经验及工艺的熟悉,参考测量值跟踪与设定值曲线,从而调整P\I\D的大小。
PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s,流量L: P=40~100%,T=6~60s。
我在手册上查到的，并已实际的测试过，方便且比较准确应用于传统的PID1。
首先将I，D设置为0，即只用纯比例控制，最好是有曲线图，调整P值在控制范围内成临界振荡状态。
记录下临界振荡的同期Ts2。
将Kp值=纯比例时的P值3。
如果控制精度=1.05%，则设置Ti=0.49Ts ； Td=0.14Ts ；T=0.014 控制精度=1.2%，则设置Ti=0.47Ts ； Td=0.16Ts ；T=0.043控制精度=1.5%，则设置Ti=0.43Ts ； Td=0.20Ts ；T=0.09朋友，你试一下，应该不错，而且调试时间大大缩短我认为问题是，再加长积分时间，再减小放大倍数。
获得的是1000rpm以上的稳定，牺牲的是系统突加给定以后系统调节的快速性，根据兼顾原则，自己掌握调节指标吧。
方法二:1．PID调试一般原则a.在输出不振荡时，增大比例增益P。
b.在输出不振荡时，减小积分时间常数Ti。
c.在输出不振荡时，增大微分时间常数Td。
2．一般步骤a.确定比例增益P确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。
输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。
比例增益P调试完成。
PID参数的经验整定法
PID参数的经验整定法经验法是实际使用者以丰富的实践，根据仪表的调节规律和加热系统的特性总结出来的方法，也是目前广泛应用的一种方法。
经验法实际上是一种试凑方法，即先将仪表的参数设置在常用数据上，然后观察调节过程的曲线形状，改变PTD参数，再观察调节过程，如还不理想，反复试凑，直到调节质量符合工件要求为止。
预先设置PID参数值及反复试凑是经验法的核心。
整定参数大小根据系统对象特性及仪表的量程而定，对于一般热处理炉、电加热设备的温度调节系统，可按下列参考数据进行试凑。
比例带4％～1 0％；积分时问120s～600s，微分时间10s～120s：或者根据xMT 7000系列仪表的出厂参数(比例带=5％，积分时问=250s；微分时间=30s)进行试凑调整，在绝大部分场合都能满足要求。
试凑过程可先调比例带P，再加积分时间I，最后加微分时间D，调试时，首先将PID参数置于影响最小的位置，即P最大、I最大，D最小，按纯比例系统整定比例度，使其得到比较理想的调节过程曲线，然后，比例带缩小0 7倍左右，将积分时间从大到小改变，使其得到较好的调节过程曲线。
最后，在这个积分时间下重新改变比例带，再看调节过程曲线有无改善，如有所改善，可将原整定的比例带适当减小，或再减小积分时间，这样经过多次反复调整，就可得到合适的比例带值和积分时间。
如果在外界干扰作用下，系统稳定性不够好，可以把比例带适当调大，并且适当增加积分时间，使系统有足够的稳定性，在调试过程中可以发现，如果比例带过小，积分时间过短和微分时间过长，都会产生周期性的振荡。
但可以从以下几点分析引起振荡的因素，从而解决振荡问题。
(1)积分时间引起的振荡周期较长；(2)比例带过小引起的振荡周期较短；(3)微分时间过长引起的振荡周期最短；另外也可根据加温曲线的特点，确定参数的变化。
如果温度变化曲线是非周期性的，而且能慢慢回复到设定值，则说明积分时间过长。
如果温度变化曲线不规则，且偏离设定值较大，不能回复，则说明比例带过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PID控制器的参数整定(经验总结) 1 / 7 PID控制器的参数整定
(1)PID是比例,积分,微分的缩写. 比例调节作用：是按比例反应系统的偏差,系统一旦出现了偏差,比例调节立即产生调节作用用以减少偏差。比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统的不稳定。
积分调节作用：是使系统消除稳态误差,提高无差度。因为有误差,积分调节就进行,直至无差,积分调节停止,积分调节输出一常值。积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强。反之Ti大,则积分作用弱,加入积分调节可使系统稳定性下降,动态响应变慢。积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。
微分调节作用：微分作用反映系统偏差信号的变化率,具有预见性,能预见偏差变化的趋势,因此能产生超前的控制作用,在偏差还没有形成之前,已被微分调节作用消除。因此,可以改善系统的动态性能。在微分时间选择合适情况下,可以减少超调,减少调节时间。微分作用对噪声干扰有放大作用,因此过强的加微分调节,PID控制器的参数整定(经验总结) 2 / 7 对系统抗干扰不利。此外,微分反应的是变化率,而当输入没有变化时,微分作用输出为零。微分作用不能单独使用,需要与另外两种调节规律相结合,组成PD或PID控制器。
(2) PID具体调节方法 ①方法一 确定控制器参数 数字PID控制器控制参数的选择，可按连续-时间PID参数整定方法进行。 在选择数字PID参数之前，首先应该确定控制器结构。对允许有静差（或稳态误差）的系统，可以适当选择P或PD控制器，使稳态误差在允许的范围内。对必须消除稳态误差的系统，应选择包含积分控制的PI或PID控制器。一般来说，PI、PID和P控制器应用较多。对于有滞后的对象,往往都加入微分控制。 选择参数 控制器结构确定后，即可开始选择参数。参数的选择，要根据受控对象的具体特性和对控制系统的性能要求进行。工程上，一般要求整个闭环系统是稳定的，对给定量的变化能迅速响应并平滑跟踪，超调量小；在不同干扰作用下，能保证被控量在给定值；当环境参数发生变化时，整个系统能保持稳定，等等。这些要求，对控制系统自身性能来说，有些是矛盾的。我们必须满足主要的方面的要求，兼顾其他方面，适当地折衷处理。 PID控制器的参数整定，可以不依赖于受控对象的数学模型。工程上，PID控制器的参数常常是通过实验来确定，通过试凑，或者通过实验经验公式来确定。 常用的方法，采样周期选择， 实验凑试法 实验凑试法是通过闭环运行或模拟，观察系统的响应曲线，然后根据各参数对系统的影响，反复凑试参数，直至出现满意的响应，从而确定PID控制参数。 整定步骤 实验凑试法的整定步骤为"先比例，再积分，最后微分"。 （1）整定比例控制 将比例控制作用由小变到大，观察各次响应，直至得到反应快、超调小的响应曲线。 （2）整定积分环节 若在比例控制下稳态误差不能满足要求，需加入积分控制。 先将步骤（1）中选择的比例系数减小为原来的50～80％，再将积分时间置一个较大值，观测响应曲线。然后减小积分时间，加大积分作用，并相应调整比例系数，反复试凑至得到较满意的响应，确定比例和积分的参数。 （3）整定微分环节 若经过步骤（2），PI控制只能消除稳态误差，而动态过程不能令人满意，则应加入微分控制，构成PID控制。 先置微分时间TD=0，逐渐加大TD，同时相应地改变比例系数和积分时间，反复试凑至获得满意的控制效果和PID控制参数。 实验经验法 扩充临界比例度法 PID控制器的参数整定(经验总结) 3 / 7 实验经验法调整PID参数的方法中较常用的是扩充临界比例度法,其最大的优点是，参数的整定不依赖受控对象的数学模型，直接在现场整定、简单易行。 扩充比例度法适用于有自平衡特性的受控对象，是对连续-时间PID控制器参数整定的临界比例度法的扩充。 整定步骤 扩充比例度法整定数字PID控制器参数的步骤是： （1）预选择一个足够短的采样周期TS。一般说TS应小于受控对象纯延迟时间的十分之一。 （2）用选定的TS使系统工作。这时去掉积分作用和微分作用，将控制选择为纯比例控制器，构成闭环运行。逐渐减小比例度，即加大比例放大系数KP，直至系统对输入的阶跃信号的响应出现临界振荡（稳定边缘），将这时的比例放大系数记为Kr,临界振荡周期记为Tr。 （3）选择控制度。 控制度，就是以连续-时间PID控制器为基准，将数字PID控制效果与之相比较。 通常采用误差平方积分 作为控制效果的评价函数。 定义控制度 采样周期TS的长短会影响采样-数据控制系统 的品质，同样是最佳整定，采样-数据控制系统的控制品质要低于连续-时间控制系统。因而，控制度总是大于1的，而且控制度越大，相应的采样-数据控制系统的品质越差。控制度的选择要从所设计的系统的控制品质要求出发。 （4） 查表确定参数。根据所选择的控制度，查表3一2，得出数字PID中相应的参数TS,KP,TI和TD。 （5）运行与修正。将求得的各参数值加入PID控制器,闭环运行,观察控制效果,并作适当的调整以获得比较满意的效果。
②方法二 2.3 PID参数整定方法 2.3.1 工程整定法 PID数字调节器的参数，除了比例系数Kp，积分时间Ti和微分时间Td外，还有1个重要参数即采样周
期T。
1．采样周期T的选择确定 从理论上讲，采样频率越高，失真越小。但是，对于控制器，由于是依靠偏差信号来进行调节计算的，当采样周期T太小，偏差信号也会过小，此时计算机将失去调节作用；若采样周期T太长，则将引起误差。因此采样周期T必须综合考虑。采样周期的选择方法有两种，一种是计算法，另一种是经验法。
计算法由于比较复杂，特别是被控对象各环节时间常数难以确定，工程上较少用。经验法是一种凑试法，即根据人们在控制工作实践中积累的经验以及被控对象的特点，先选择一个采样周期T，进行试验，再反复改变T，直到满意为止。
2．Kp，Ti，Td的选择方法 PID控制器的参数整定(经验总结) 4 / 7 1）扩充临界比例度法 扩充临界比例度法是简易工程整定方法之一，用它整定Kp，Ti，Td的步骤如下。 选择最短采样周期Tmin，求出临界比例度Su和临界振荡周期Tu。具体方法是将Tmin输入计算机，只有P环节控制，逐渐缩小比例度，直到系统产生等幅振荡。此时的比例度即为临界比例度Su，振荡周期称为临界振荡周期Tu。选择控制度为：
（2-15） 通常当控制度为1.05时，表示数字控制方式与模拟方式效果相当。根据计算度，查表2-1可求出Kp，Ti，Td。
表2-1 扩充临界比例度法整定参数表 控制度 控制规律 参 数 T Kp Ti Td
1.05 PI PID 0.03Tu 0.014Tu 0.53Su 0.63Su 0.88Tu 0.49Tu / 0.14Tu
1.2 PI PID 0.05Tu 0.43Tu 0.49Su 0.47Su 0.91Tu 0.47Tu / 0.16Tu
1.5 PI PID 0.14Tu 0.09Tu 0.42Su 0.34Su 0.99Tu 0.43Tu / 0.20Tu
2.0 PI PID 0.22Tu 0.16Tu 0.36Su 0.27Su 1.05Tu 0.4Tu / 0.22Tu
2）扩充响应曲线法
若已知系统的动态特性曲线，可以采用和模拟调节方法一样的响应曲线法进行整定，其步骤如下。 断开微机调节器，使系统手动工作，当系统在给定值处处于平衡后，给一阶跃输入。用仪表记录被调参数在此阶跃作用下的变化过程曲线。如图2-12所示。
图2-12 阶跃信号下的曲线 PID控制器的参数整定(经验总结)
5 / 7 动画讲解 图片说明 在曲线最大斜率处做切线，求得滞后时间t，对象时间常数τ以及它们的比值τ/t。根据所求得的τ，t和τ/t值，查表2-2求得值Kp，Ti，Td。
表2-2 扩充响应曲线法整定参数表 控制度 控制规律 参 数 T Kp Ti Td
1.05 PI PID 0.1t 0.05t 0.84τ/t 1.15τ/t 0.34t 2.0t / 0.45t
1.2 PI PID 0.2t 0.15t 0.78τ/t 1.0τ/t 3.6t 1.9t / 0.55t
1.5 PI PID 0.50t 0.34t 0.68τ/t 0.85τ/t 3.9t 1.62t / 0.65t
2.0 PI PID 0.8t 0.6t 0.57τ/t 0.6τ/t 4.2t 1.5t / t
2.3.2 经验法
在实际工作过程中，由于被调对象的动态特性不是很容易确定，即使确定了，不仅计算困难，工作量大，往往其结果与实际相差较大，甚至事倍功半。因此，在实际生产过程中采用的是经验法。即根据各调节作用的规律，经过闭环试验，反复凑试，找出最佳调节参数。微机调速器参数最终要在现场试验好后，才能选出最优参数。厂家有规定的参考值，有一个范围，是理论计算出来的。因此要选择出最优参数，就必须在生产现场进行试验做记录曲线后方能得到。
2.3.3 凑试法确定PID调节参数 凑试法是通过模拟（或闭环）运行观察系统的响应（例如，阶跃响应）曲线，然后根据各调节参数对系统响应的大致影响，反复凑试参数，以达到满意的响应，从而确定PID的调节参数。增大比例系数Kp
一般将加快系统的响应，这有利于减小静差。但过大的比例系数会使系统有较大的超调，并产生振荡，使
稳定性变坏。增大式（2-2）中的Td有利于加快系统响应，使超调量减小，稳定性增加，但对于干扰信号的抑制能力将减弱。在凑试时，可参考以上参数分析控制过程的影响趋势，对参数进行先比例，后积分，再微分的整定步骤。其具体步骤如下：
首先整定比例部分。将比例系数由小调大，并观察相应的系统响应，直至得到反应快、超调小的响应曲线。如果系统没有静差或静差小到允许的范围之内，并且响应曲线已属满意，那么只需要用比例调节
