PID整定经验

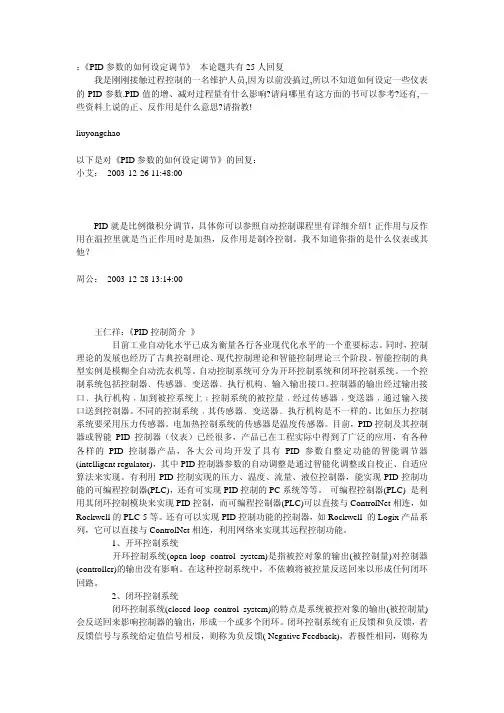

：《PID参数的如何设定调节》本论题共有25人回复我是刚刚接触过程控制的一名维护人员,因为以前没搞过,所以不知道如何设定一些仪表的PID参数.PID值的增、减对过程量有什么影响?请问哪里有这方面的书可以参考?还有,一些资料上说的正、反作用是什么意思?请指教!liuyongchao以下是对《PID参数的如何设定调节》的回复：小艾： 2003-12-26 11:48:00--------------------------------------------------------------------------------PID就是比例微积分调节，具体你可以参照自动控制课程里有详细介绍！正作用与反作用在温控里就是当正作用时是加热，反作用是制冷控制。
我不知道你指的是什么仪表或其他？周公： 2003-12-28 13:14:00--------------------------------------------------------------------------------王仁祥：《PID控制简介》目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。
同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。
智能控制的典型实例是模糊全自动洗衣机等。
自动控制系统可分为开环控制系统和闭环控制系统。
一个控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。
控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。
不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。
比如压力控制系统要采用压力传感器。
电加热控制系统的传感器是温度传感器。
目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
PID控制参数整定
PID控制参数整定PID控制是一种常用的控制算法，用于调节系统的输出值，使其与期望值尽可能接近。
PID控制参数整定是指根据具体系统的特性，确定PID 控制器中的比例系数P、积分系数I和微分系数D的数值，以实现系统的高性能控制。
\[u(t) = K_p*e(t) + K_i*\int_{0}^{t}e(t)dt +K_d*\frac{d}{dt}e(t)\]其中，u(t)表示输出值，e(t)表示误差，Kp、Ki和Kd分别为比例系数、积分系数和微分系数。
1. 经验整定法：根据经验公式或实践中的经验值，设置PID控制参数。
例如，经验法则中的经验公式Ziegler-Nichols方法可以通过计算系统的临界增益和临界周期来确定PID控制参数。
2.频率响应法：通过分析系统的频率响应曲线，确定PID控制参数。
常用的频率响应法有相位裕度法、幅值裕度法等。
3.试探法：通过系统的响应实验，不断调整PID控制参数，直到达到所期望的控制效果。
4. 最优控制原理：根据最优控制理论，通过优化函数优化PID控制参数。
例如，线性二次调节器LQR方法可以通过解决Riccati方程得到最优的PID控制参数。
5.自适应控制：根据系统的实时性能和动态特性，自动调整PID控制参数。
自适应控制方法可以根据系统的不确定性和变化实时调整PID控制参数。
在实际应用中，确定PID控制参数需要根据具体的系统特性和控制要求，选择合适的整定方法。
同时，PID控制参数的整定也是一个迭代过程，需要反复实验和校正，以达到期望的控制效果。
总结起来，PID控制参数整定是一个重要的控制工程问题。
合理的PID控制参数选择可以实现系统的高性能控制，提高系统的稳定性和响应速度。
根据具体的系统特性和控制要求，可以选择合适的整定方法，调整PID控制参数，以满足系统的控制要求。
PID参数整定经验要点

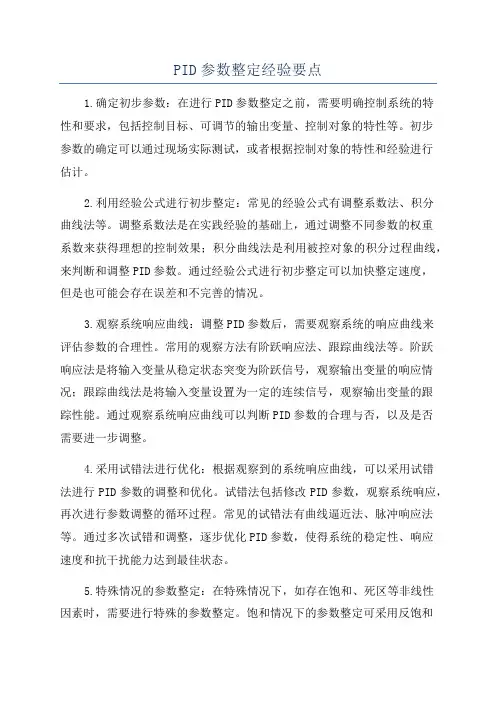

PID参数整定经验要点1.确定初步参数：在进行PID参数整定之前，需要明确控制系统的特性和要求，包括控制目标、可调节的输出变量、控制对象的特性等。
初步参数的确定可以通过现场实际测试，或者根据控制对象的特性和经验进行估计。
2.利用经验公式进行初步整定：常见的经验公式有调整系数法、积分曲线法等。
调整系数法是在实践经验的基础上，通过调整不同参数的权重系数来获得理想的控制效果；积分曲线法是利用被控对象的积分过程曲线，来判断和调整PID参数。
通过经验公式进行初步整定可以加快整定速度，但是也可能会存在误差和不完善的情况。
3.观察系统响应曲线：调整PID参数后，需要观察系统的响应曲线来评估参数的合理性。
常用的观察方法有阶跃响应法、跟踪曲线法等。
阶跃响应法是将输入变量从稳定状态突变为阶跃信号，观察输出变量的响应情况；跟踪曲线法是将输入变量设置为一定的连续信号，观察输出变量的跟踪性能。
通过观察系统响应曲线可以判断PID参数的合理与否，以及是否需要进一步调整。
4.采用试错法进行优化：根据观察到的系统响应曲线，可以采用试错法进行PID参数的调整和优化。
试错法包括修改PID参数，观察系统响应，再次进行参数调整的循环过程。
常见的试错法有曲线逼近法、脉冲响应法等。
通过多次试错和调整，逐步优化PID参数，使得系统的稳定性、响应速度和抗干扰能力达到最佳状态。
5.特殊情况的参数整定：在特殊情况下，如存在饱和、死区等非线性因素时，需要进行特殊的参数整定。
饱和情况下的参数整定可采用反饱和控制策略，对PID参数进行适当的补偿；死区影响下的参数整定可通过增加积分作用域等方式来解决。
在特殊情况下的参数整定，需要结合特殊因素和实际情况进行。
6.自适应参数整定方法：自适应参数整定方法是一种在线调整PID参数的方法。
根据控制对象的反馈信号和错误信号，通过设计合适的算法来调整PID参数。
自适应参数整定方法可以实时监测系统的变化，对参数进行动态调整，适应不同工况下的控制要求。
PID参数整定教材(修改)(可编辑修改word版)
PID参数的工程整定方法培训教材2005年12月20日第一节基本控制规律及其作用效实用的控制规PID参数的工程整定第四节复杂调节系统的参数附录一各厂家DCS系统PID相关数据相关的名词第一节基本控制规律及其作用效果在工业生产过程控制中，常用的基本调节规律大致可分为：1位式调节也就是常说的开/关式调节，它的动作规律是当被控变量偏离给楚值时，调节器的输出不是最大就是最小，从而使执行器全开或全关。
在实际应用中，常用于机组油箱恒温控制、水塔以及一些储罐的液位控制等。
在实施时，只要选用带上、下限接点的检测仪表、位式调节器或PLC、再配一些继电器、电磁阀、执行器、磁力起动器等即可构成位式控制系统。
因此，位式控制的过渡过程必然是一个持续振荡的过程。
如图0所示。
2比例调节它依据“偏差的大小”来动作。
它的输出与输入偏差的大小成比例，调节及时，有力，但是有余差。
用比例度来表示其作用的强弱，用％表示。
例如比例度60%,即表示当偏差为量程的60%时，输出变化值为量程的100%。
S越小，调节作用越强，调节作用太强时，会引起振荡。
比例调节作用适用于负荷变化小，对象纯滞后不大，时间常数较大而又允许有余差的控制系统中，常用于塔和储罐的液位控制以及一些要求不高的压力控制中。
使用时应注意，当负荷变化幅度较大时，为了平衡负荷变化所需的调节阀开度变化也将较大，待稳主后，被控变S的余差就可能较大。
比例控制规律的动态方程为：1y ( t) =Kp e (t) = —e (t)其中：y (t) e (t)Kp - 63积分调节它依据“偏差是否存在”来动作。
它的输出与偏差对时间的积分成比例，只有当余差完 全消失，积分作用才停止。
其实质就是消除余差。
但积分作用使最大动偏差增大，延长了调 节时间。
用积分时间Ti 表示其作用的强弱，单位用分(或秒)表示。
Ti 越小，积分作用越强, 枳分作用太强时，也会引起振荡0积分控制规律的动态方程为：其中：TI 一一积分时间。
PID参数的工程整定方法
PID参数的工程整定方法1.试误法试误法是一种通过观察系统响应特性来调整PID参数的方法。
该方法主要分为两步：首先设置合理的比例增益Kp，使系统实现最佳超调；然后根据实验结果，调整积分时间Ti和微分时间Td，达到使系统快速稳定的目标。
步骤如下：1.1设置比例增益Kp，通过手动调节Kp，使系统响应产生一定的超调，并确定合适的超调量。
1.2根据超调量的大小，选择合适的积分时间Ti和微分时间Td。
-当超调较小，可以选择较大的积分时间和微分时间，以提高系统响应速度。
-当超调较大，可以选择较小的积分时间和微分时间，以减小系统超调。
2.经验公式法经验公式法是一种基于经验公式的快速整定方法，适用于一些常用的控制对象类型和工程实践中的经验总结。
它通常包括以下公式：-平稳过程：Kp=0.5Kc，Ti=3.33τ，Td=0.83τ-快速过程：Kp=0.3Kc，Ti=2τ，Td=0.5τ-慢速过程：Kp=0.2Kc，Ti=4τ，Td=τ上述公式中，Kc为临界增益，τ为对象的时间常数。
根据不同的控制对象类型，选择对应的公式进行初始参数整定，然后根据实际情况进行微调。
3. Ziegler-Nichols整定法Ziegler-Nichols整定法是一种基于系统临界增益的整定方法，该方法通过寻找系统的临界增益和周期来确定PID参数。
步骤如下：3.1将比例增益Kp调至最小值，然后逐渐增加Kp，直至系统发生持续的限幅振荡，记录此时的Kp值和周期Tp。
3.2根据所选择的整定方法，计算得到合适的PID参数：-P控制器：Kp=0.5Ku-PI控制器：Kp=0.45Ku，Ti=0.85Tp-PID控制器：Kp=0.6Ku，Ti=0.5Tp4.优化方法优化方法利用优化理论和算法，通过对系统特性的建模和参数优化求解，得到更优的PID参数配置。
常用的优化方法包括遗传算法、粒子群优化算法、模拟退火算法等。
优化方法首先需要建立系统的数学模型，并确定优化的目标函数，如稳定性、超调、控制精度等。
PID参数整定口诀
PID参数整定口诀
首先是P（比例）参数的整定：
1.增大P，系统更快速响应；
2.减小P，系统更稳定。
接下来是I（积分）参数的整定：
1.增大I，系统的超调量减小；
2.减小I，系统的超调量增大。
最后是D（微分）参数的整定：
1.增大D，系统的震荡减小；
2.减小D，系统的震荡增大。
综合考虑的时候，可以使用以下顺序进行整定：
1.先将I和D参数设置为0，只调整P参数；
2.逐渐增大P参数，直到系统出现超调；
3.根据需要的系统响应速度调整P参数；
4.添加I参数，减小系统超调；
5.根据需要的系统稳定性调整I参数；
6.最后添加D参数，减小系统震荡。
需要注意的是，以上只是一种简单的整定顺序，具体情况需要结合实际的系统性能要求来设置参数。
此外，整定PID参数的过程是一个迭代的过程，需要不断地调整和优化，直到满足系统的需求。
总结起来，PID参数整定的口诀可以概括为：根据需要的系统性能目标，逐步调整P、I和D参数，将系统的超调、响应速度和稳定性达到最佳状态。
通过不断迭代和优化，最终得到满足系统要求的PID参数设置。
pid参数整定经验值
比例增益P确定后，设定一个较大的积分时间常数Ti的初值，然后逐渐减小Ti，直至系统出现振荡，之后在反过来，逐渐加大Ti，直至系统振荡消失。记录此时的Ti，设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。
c.确定微分时间常数Td
压力 容量系统滞后不大 1.4-3.5 0.4-3
液位 允许有静差时不用积分，最后再把微分加
曲线振荡很频繁，比例度盘要放大
曲线漂浮绕大湾，比例度盘往小扳
液位L: P="20"~80%,T=60~300s,
流量L: P="40"~100%,T=6~60s。
参数调节的一般步骤 ：
a.确定比例增益P
确定比例增益P 时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。输入设定为系统允许的最大值的 60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定 PID的比例增益P为当前值的60%~70%。比例增益P调试完成。
曲线偏离回复慢，积分时间往下降
曲线波动周期长，积分时间再加长
曲线振荡频率快，先把微分降下来
动差大来波动慢。微分时间应加长
理想曲线两个波，前高后低4比1
一看二调多分析，调节质量不会低
调整一下比例系数，按照经验一般在0.8-1.2之间，你调一下，最好是先手动试一下，再投入自动运行
微分时间常数Td一般不用设定，为0即可。若要设定，与确定 P和Ti的方法相同，取不振荡时的30%。
d.系统空载、带载联调，再对PID参数进行微调，直至满足要求。
经验法PID参数工程整定口诀浅析
经验法PID参数工程整定口诀浅析
我们先看网上流传的PID参数整定口诀：
参数整定找最佳，从小到大顺序查
先是比例后积分，最后再把微分加
曲线振荡很频繁，比例度盘要放大
曲线漂浮绕大湾，比例度盘往小扳
曲线偏离回复慢，积分时间往下降
曲线波动周期长，积分时间再加长
曲线振荡频率快，先把微分降下来
动差大来波动慢。
微分时间应加长
理想曲线两个波，前高后低4比1
一看二调多分析，调节质量不会低。
它是什么时候开始在网上流传的不太清楚。
现在再看另一首口诀：
参数整定寻最佳，从大到小顺次查。
先是比例后积分，最后再把微分加。
曲线振荡很频繁，比例度盘要放大。
曲线漂浮绕大弯，比例度盘往小扳。
曲线偏离回复慢，积分时间往下降。
曲线波动周期长，积分时间再加长。
理想曲线两个波，调节过程高质量。
这是一首用经验法进行PID参数工程整定的口诀，该口诀流传至今已有几十年了，其最早出现在1973年11月出版的《化工自动化》一书中。
现在网上流传的口诀，看来大多是以该口诀作为蓝本进行了补充和改编而来的，如：曲线振荡频率快，先把微分降下来，动差大来波动慢。
微分时间应加长。
还有的加了：理想曲线两个波，前高后低4比1，一看。
