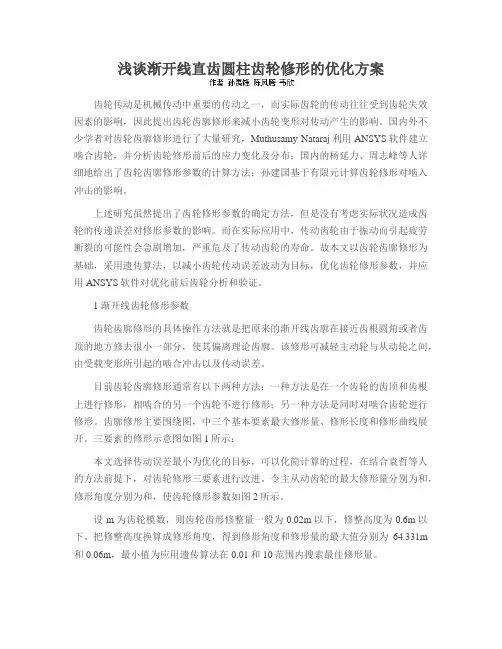

浅谈渐开线直齿圆柱齿轮修形的优化方案
浅谈渐开线直齿圆柱齿轮修形的优化方案齿轮传动是机械传动中重要的传动之一，而实际齿轮的传动往往受到齿轮失效因素的影响，因此提出齿轮齿廓修形来减小齿轮变形对传动产生的影响。
国内外不少学者对齿轮齿廓修形进行了大量研究，Muthusamy Nataraj利用ANSYS软件建立啮合齿轮，并分析齿轮修形前后的应力变化及分布；国内的杨延力、周志峰等人详细地给出了齿轮齿廓修形参数的计算方法；孙建国基于有限元计算齿轮修形对啮入冲击的影响。
上述研究虽然提出了齿轮修形参数的确定方法，但是没有考虑实际状况造成齿轮的传递误差对修形参数的影响。
而在实际应用中，传动齿轮由于振动而引起疲劳断裂的可能性会急剧增加，严重危及了传动齿轮的寿命。
故本文以齿轮齿廓修形为基础，采用遗传算法，以减小齿轮传动误差波动为目标，优化齿轮修形参数，并应用ANSYS软件对优化前后齿轮分析和验证。
1 渐开线齿轮修形参数齿轮齿廓修形的具体操作方法就是把原来的渐开线齿廓在接近齿根圆角或者齿顶的地方修去很小一部分，使其偏离理论齿廓。
该修形可减轻主动轮与从动轮之间，由受载变形所引起的啮合冲击以及传动误差。
目前齿轮齿廓修形通常有以下两种方法：一种方法是在一个齿轮的齿顶和齿根上进行修形，相啮合的另一个齿轮不进行修形；另一种方法是同时对啮合齿轮进行修形。
齿廓修形主要围绕图，中三个基本要素最大修形量、修形长度和修形曲线展开。
三要素的修形示意图如图1所示：本文选择传动误差最小为优化的目标，可以化简计算的过程，在结合袁哲等人的方法前提下，对齿轮修形三要素进行改进。
令主从动齿轮的最大修形量分别为和，修形角度分别为和，使齿轮修形参数如图2所示。
设m为齿轮模数，则齿轮齿形修整量一般为0.02m以下，修整高度为0.6m以下。
把修整高度换算成修形角度，得到修形角度和修形量的最大值分别为64.331m 和0.06m，最小值为应用遗传算法在0.01和10范围内搜索最佳修形量。
2 确定优化目标函数为了让传动误差最小，为此将其作为目标函数，应用单目标遗传算法进行优化求解。
机械传动装置的可靠性分析与优化设计
机械传动装置的可靠性分析与优化设计引言机械传动装置在现代工程中扮演着重要的角色。
它们将动力从一个装置传递到另一个装置，实现了机械系统的运行。
然而，由于工作环境的复杂性和工作负荷的变化，机械传动装置经常面临着故障和损坏的风险。
因此，进行可靠性分析和优化设计，对于提高机械传动装置的工作效率和使用寿命至关重要。
一、可靠性分析机械传动装置的可靠性是指传动装置在一定时期内正常工作的能力。
为了对机械传动装置的可靠性进行分析，我们需要考虑以下几个方面：1.1 轴承的寿命评估轴承是机械传动装置中最常见的部件之一，其工作寿命对整个传动装置的可靠性至关重要。
通过对轴承的使用条件、工作负荷和材料特性进行综合分析，可以评估轴承的寿命并提前预测其可能出现的故障情况。
在设计阶段，选择合适的轴承类型和材料，以及正确的润滑方式，可以有效提高轴承的寿命和可靠性。
1.2 齿轮传动的故障分析齿轮是常见的传动装置之一，但由于齿轮的工作条件较为恶劣，常常容易出现故障。
常见的齿轮故障包括齿面磨损、断齿和齿轮啮合精度不足等。
通过分析齿轮传动的工作负荷、齿轮材料和齿轮几何参数，可以预测齿轮传动的故障概率，从而采取相应的措施进行优化设计，提高传动装置的可靠性。
1.3 断裂分析断裂是机械传动装置常见的故障形式之一，其损坏程度通常较为严重且难以修复。
通过分析机械传动装置中各个部件的工作负荷、应力分布和材料强度等因素，可以评估传动装置中各个部件的断裂风险，并采取相应的措施进行优化设计，增加部件的强度和可靠性。
二、优化设计在进行机械传动装置的优化设计时，我们需要考虑以下几个方面：2.1 材料选择选择合适的材料对机械传动装置的可靠性至关重要。
在设计阶段，需要综合考虑材料的强度、硬度、耐磨性和耐腐蚀性等因素，选择合适的材料以提高传动装置的耐用性和可靠性。
2.2 减小应力集中应力集中是导致机械传动装置断裂的主要原因之一。
通过优化设计减小应力集中区域的大小和程度，可以降低断裂的风险并提高传动装置的可靠性。
齿轮传动的可靠性优化设计
齿轮传动的可靠性优化设计齿轮传动是一种常见的机械传动方式，它的可靠性对于机械设备的正常运行起着至关重要的作用。
齿轮传动的可靠性可以通过优化设计来提高。
下面将从材料选择、齿轮几何形状和润滑方式等方面进行讨论。
首先，在材料选择上，我们可以选择高强度、高硬度和耐磨损的材料来制作齿轮。
常用的齿轮材料包括合金钢、硬化不锈钢等。
这些材料具有较高的强度和硬度，能够承受较大的载荷和抗磨损能力强。
同时，在制造齿轮时可以采用热处理等工艺，提高其表面硬度和耐磨损性。
通过优化材料选择和热处理工艺，可以提高齿轮传动的可靠性。
其次，齿轮的几何形状对于传动的可靠性也有很大的影响。
在齿轮的齿形设计上，可以采用渐开线齿形，这种齿形具有较好的传动特性和抗磨损能力。
同时，在齿轮的齿距、齿厚等参数的设计时，要保证其足够的强度和刚度，以避免在传动中发生弯曲和变形，从而提高齿轮传动的可靠性。
另外，润滑方式也是齿轮传动可靠性优化设计的重要方面。
在齿轮传动中，润滑剂起着减少摩擦和磨损、降低温度和噪音的作用。
合适的润滑方式可以提高齿轮传动的可靠性。
常见的润滑方式包括油润滑和脂润滑。
在齿轮传动的设计中，可以根据实际工况选择合适的润滑方式，并保证润滑剂的及时更换和添加，以确保齿轮传动的正常工作。
此外，合理的安装和维护也是提高齿轮传动的可靠性的关键。
在齿轮传动的安装中，要保证齿轮的正确对中和配合，减少因对中不良而导致的载荷不均和磨损加剧。
在使用过程中，定期检查齿轮的磨损情况，及时更换磨损严重的齿轮，提高齿轮传动的可靠性。
最后，通过加强齿轮传动的可靠性设计，可以提高机械设备的运行可靠性，减少故障发生的概率，延长设备的使用寿命，降低维修成本和停机时间，提高生产效率和经济效益。
因此，在设计和制造齿轮传动时，应该重视可靠性的优化设计，从材料选择、齿轮几何形状、润滑方式等方面进行合理的设计和改进。
这样可以提高齿轮传动的可靠性，确保机械设备的正常运行。
单级圆柱齿轮减速器的优化设计
单级圆柱齿轮减速器的优化设计单级圆柱齿轮减速器的优化设计齿轮减速器是一种常用的机械传动装置，广泛应用于各种机械设备中。
其中，单级圆柱齿轮减速器是一种常见的减速器类型，具有结构简单、传动效率高等优点。
本文将围绕单级圆柱齿轮减速器的优化设计展开讨论。
首先，我们需要明确单级圆柱齿轮减速器的工作原理。
单级圆柱齿轮减速器是通过两个相互啮合的圆柱齿轮进行传动的。
其中，一个齿轮称为主动齿轮，另一个齿轮称为从动齿轮。
主动齿轮通过电机等动力源驱动，从而带动从动齿轮旋转。
通过不同大小的齿轮组合，可以实现不同的减速比。
在进行优化设计时，我们可以从以下几个方面考虑：1. 齿轮材料的选择：齿轮材料的选择直接影响到减速器的使用寿命和传动效率。
一般来说，常用的齿轮材料有钢、铸铁、铜合金等。
在选择材料时，需要综合考虑其强度、硬度、耐磨性等因素，并根据具体应用场景进行选择。
2. 齿轮参数的优化：齿轮参数包括模数、压力角、齿数等。
通过优化这些参数，可以提高减速器的传动效率和承载能力。
例如，增大模数可以增加齿轮的强度和承载能力；选择合适的压力角可以减小齿轮啮合时的摩擦损失。
3. 齿轮啮合传动的优化：齿轮啮合传动是减速器最关键的部分，也是能量损失最大的部分。
通过优化齿轮啮合传动的设计，可以减小能量损失，提高传动效率。
例如，采用精密加工工艺可以提高齿轮的啮合精度；采用润滑油膜技术可以减小摩擦损失。
4. 减速器结构的优化：减速器的结构设计也会影响其性能。
通过优化结构设计，可以降低噪声、提高刚度、减小体积等。
例如，采用斜齿圆柱减速器可以减小噪声；采用刚性箱体结构可以提高刚度。
5. 传动效率的测试与改进：在优化设计完成后，需要对减速器的传动效率进行测试，并根据测试结果进行改进。
通过不断地测试与改进，可以逐步提高减速器的传动效率。
综上所述，单级圆柱齿轮减速器的优化设计涉及到多个方面，包括材料选择、齿轮参数优化、齿轮啮合传动优化、结构优化以及传动效率测试与改进等。
圆柱弧形齿轮传动优化设计分析软件
在 机械传 动 中 ， 了 克 服渐 开 线 齿 轮传 动 的缺 点 ， 为 圆 弧 齿轮越 来越 受 到重 视 。近 二 十 年 来 圆弧 齿 轮传 动 在 冶金 、 山 、 矿 和起 重 运输 机 械 中得 到 日益 广 泛 应 用 。传 统 的设计 方法 往往 采 用试 凑 法 ， 过几 轮 反 复计 算 ， 能 获 经 才 得 满足 要求 的刚 度 和强度 。这种设 计方 法 比较 费 时 ， 不 且
：
螺旋 角系数 ， ＝ Ｊ０ ４ ５ ｉｆ ．４ ｓ ｌ ｎ； 接 触精度 系数 ＝１ ３ ； ． ４
：
其 中 Ｕ为传 动 比， 为大 齿轮数 。 Ｚ
ｌ ３约 束 条 件 －
１ ３ １模 数 条件 ．．
Ｋ ： 部动 载系数 Ｋ １ ０ 外 一 ．； Ｋ 内部动 载系数 ； ： Ｋ 齿 向载荷 分布 系数 。 ： 得接触 强度 的约 束条 件 为 ：
易获得 最佳 的设 计结 果 。为了克 服上 述缺 点 ， 文采 用 离 本
ｇ （ ： ｌ － ｘ２ Ｏ ３ ｚ） Ｏ ＜ ｇ。ｚ） ｚ２ ２ ＜ ０ （ ＝ — ５
（） ５ （ ６）
１ ３ ３螺 旋 角条 件 ．．
螺 旋角 Ｉ大小 ， ９ 常取 Ｊ ０ ～２ 。 可得 ： ９ ＝１ 。 Ｏ ，
维普资讯
・
３ ・ ５
文 章 编 号 ： ０ ２ ６ ８ （ ０ ６ ０ 一Ｏ ３ 一Ｏ １Ｏ — ８ ６ ２ ０ ） ５ Ｏ ５ ２
圆柱 形齿 传 动 优 化 设 计 分 析 软 件 弧 轮
姜 平 Ｔ
ｌ 晕 ：凳：： ｌ 冬毒 缝
： ： ｌ ： ： ＿ ． ｜ ｜ ＝ ＝ ： ・： ・ ： ： ：
ｇ （ ） １。 ｚ ＜ Ｏ ５ｚ ＝ ０一 ３ （） ７
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、摘要
机械零部件的可靠性优化设计既能定量回答产品在运行中的可靠度，又能使产品的功能参数获得优化解，是一种更具工程实用价值的综合设计方法。
本文结合圆柱齿轮减速机的可靠性优化设计，确立了相应的数学模型，得出其优化解，并通过实例计算，说明其优越性。
、设计题目
一、设计题目
圆柱齿轮传动的可靠性优化设计
内容：按可靠性优化设计方法设计一纺织机械用减速器，要求传递功率P=11KW/高速轴转速n i=200r/min，传动比i=u=5，载荷平稳，三班制工作，使用5年，设备利用率为90%要求可靠度
R=0.999。
二、设计目的
传统齿轮减速器的设计是让齿轮所承受的表面接触应力和弯曲应力乘以安全系数小于齿轮材料的许用应力，这样虽然可以保证减速器的工作要求，但是由于要满足减速器的可靠性要求安全系数一般都选的比较大，因此使物耗和成本增加。
如果采用可靠性优化设计，既能定量回答产品在运行中的可靠度，又能使产品的功能参数获得优化解，是一种更具工程实用价值的综合设计方法。
三、设计任务
1、用可靠性设计方法完成圆柱齿轮的可靠性设计；
2、利用matlab编程求解在满足一定可靠度要求下的最优解；
3、绘制优化后的齿轮零件图。
三、设计说明
一、齿轮传动的失效分析及设计准则
1、齿轮传动是依靠主动轮轮齿的齿廓，推动从动轮轮齿的齿廓来实现的。
当一对轮齿从进入啮合到脱离啮合的传动过程中，具有以下几个特点：
(1)齿轮传动是靠齿面的推压，因此作用在轮齿上的力总是指向齿面。
(2)传动过程中，轮齿上的应力是变化的，齿面上任一点的接触应力都是从无到有，从小到大，再由大变小，最后变零的。
从齿体来说，主要受到弯曲应力。
(3)在轮齿推动的过程中，除节点处是纯滚动外，齿面其余接触点均为连滚带滑，齿根部分比齿顶部分跑得慢。
根据齿轮传动的以上工作特点，齿轮传动的失效主要在轮齿部分。
轮齿的失效主要包括齿体和齿面两方面。
常见的失效形式主要有：齿体折断、齿面点蚀、齿面磨损、齿面塑性变形和齿面胶合等。
1轮齿折断
轮齿折断是指轮齿整体或局部折断的拉伤形式。
主要分两种情况：一种是疲劳折断。
疲劳折断是指齿轮在传动过程中，轮齿类似一根悬臂梁，受载后齿根处产生较大的弯曲应力，由于轮齿在交变的弯曲应力下工作，当齿轮工作一段时间，齿根弯曲应力超过材料的疲劳极限时，齿根圆角处将产生疲劳裂纹，随着应力循环次数的增加，裂纹迅速扩展，最终导致齿轮疲劳折断。
而另一种是过载折断。
过载折断是指齿轮在工作过程中有严重过载或冲击载荷的作用或者在制造安装过程中，精度差，齿轮局部受载或较大的冲击时，均可能产生过载折断。
过载折断不同于疲劳折断，其特点是断口位置不固定，断面粗糙。
2齿面点蚀
齿面点蚀是工作齿面在接触应力的长期反复作用下，其表面金属小块脱落的一种齿面失效形式。
点蚀一般首先发生在轮齿靠近节线的齿根部位，这是因为节线附近应力较大，摩擦系数也较大。
在滚滑运动中，齿根是被追越面，根据分析，互相滚滑的一对接触表面，其相对滑动时摩擦引起的初始裂纹，当两齿面相互滚动时，被追越面上的裂纹将因润滑油被挤入裂缝中而使裂纹逐渐扩展，而追越面则因滚转时将油液从裂缝中挤出，裂缝中无高压油滚。
所以裂纹不致扩展。
当被追越面上的裂纹扩展到一定限度时，即形成小块剥落，这就是点蚀。
3齿面磨粒磨损
在开式传动中或润滑不充分的时候，外界微尘物质进入啮合区而引起齿面材料的损失现象，称为齿面磨粒磨损。
表现在工作齿面上，沿滑动速度方向产生平行的线道滑痕。
4齿面塑性变形
在低速重载软齿面传动中，由于齿面间较大压力和滑动摩擦力的综合作用，使齿面材料屈服而发生塑性流动的一种齿面失效形式，称为齿面塑性变形。
齿面塑性变形的方向平行于滑动方向，由于主动轮齿面的滑动方向和滑动摩擦力的方向是背离节线的，因此主动轮齿面塑性变形是在节线附近形成沟谷，在齿顶产生飞边，而从动轮的齿面跟主动轮情况相反，在节线附近形成峰棱。
5齿面胶合
在高速或低速重载的大功率传动中，由于啮合齿面比压较大。
或。
