管涵桥资料参考
管涵设计模板

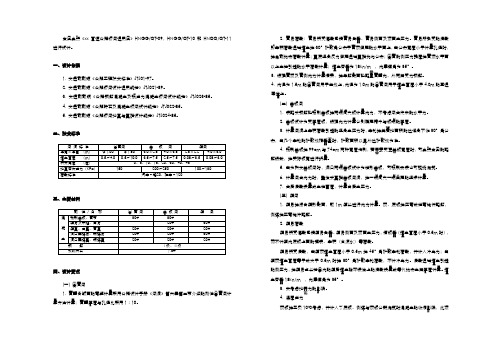

本图参照《xx高速公路桥涵通用图》HNGG/QT-09，HNGG/QT-10和HNQQ/QT-11进行设计。
一、设计依据1. 交通部部颁《公路工程技术标准》JTJ01-97。
2. 交通部部颁《公路桥涵设计通用规范》JTJ021-89。
3. 交通部部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023-85。
4. 交通部部颁《公路砖石及混凝土桥涵设计规范》JTJ022-85。
5. 交通部部颁《公路桥涵地基与基础设计规范》JTJ024-85。
二、技术标准三、主要材料四、设计要点(一) 圆管涵1. 管壁各断面的弯矩计算采用公路设计手册《涵洞》第六章第二节介绍的刚性圆管涵计算方法计算；管壁厚度与孔径比采用1∶10。
2. 管身荷载：管身所受恒载包括管身自重、管身侧面及顶面土压力。
管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上，当分布宽度小于计算孔径时，按局部均布荷载计算；基底竖向反力假定通过基础均匀分布；圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算；填土容重为18kn/m，内摩擦角为35°。
3. 根据管顶及管侧内力计算结果，按单筋截面砼配置管壁内、外两层受力钢筋。
4. 内径为1.5m的圆管涵用于主线上，内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。
(二) 盖板涵1. 装配式钢筋砼预制盖板按两端简支板计算内力，不考虑涵台传来的水平力。
2. 盖板设计为变厚度板，根据内力计算分别确定跨中与板端的厚度。
3. 计算涵洞上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下作30°角分布，当几个车轮的扩散线相重叠时，扩散面积以最外边扩散线为准。
4. 预制盖板按99cm与74cm两种宽度绘制，若需要变更盖板宽度时，可参照本图的配筋根数，按实际板宽进行折算。
5. 当为斜交盖板涵时，洞口两端盖板设计为梯形盖板，可预制安装也可现场浇筑。
6. 计算涵台内力时，整体式基础盖板涵洞，按一端简支一端固定的竖梁计算。
高速纵向管涵及涵背回填资料样本资料讲解
高速纵向管涵及涵背回填资料样本资料讲解本文档旨在解释高速纵向管涵及涵背回填资料样本的内容和要点。
以下是对该样本资料的讲解：简介高速纵向管涵及涵背回填是一项重要的工程技术，用于在高速公路等道路上建设涵洞和填方。
该样本资料提供了相关的设计和施工数据。
内容样本资料包括以下主要内容：1. 设计要求：介绍了修建高速纵向管涵和涵背回填所需满足的设计要求，包括尺寸、材料和强度等方面。
2. 施工方案：详细说明了高速纵向管涵的施工步骤和涵背回填的工艺流程，以及使用的设备和材料。
3. 工程实例：提供了一些高速纵向管涵及涵背回填的实际工程案例，展示了施工过程中的注意事项和解决方案。
4. 安全措施：强调了在施工过程中应注意的安全事项，包括工人的防护和施工区域的安全措施。
5. 质量控制：介绍了高速纵向管涵及涵背回填的质量控制要求和方法，包括材料检测和工程验收。
使用建议当阅读该样本资料时，建议注意以下几点：1. 熟悉设计要求：了解高速纵向管涵和涵背回填所需满足的尺寸、材料和强度等设计要求，以确保工程质量。
2. 细化施工方案：详细了解高速纵向管涵的施工步骤和涵背回填的工艺流程，并根据实际情况制定具体的施工方案。
3. 借鉴工程实例：参考提供的工程案例，了解施工过程中可能遇到的问题和解决方法。
4. 重视安全措施：在施工过程中，严格遵守安全规定，并采取必要的安全措施保护工人和施工区域。
5. 强化质量控制：按照样本资料中的质量控制要求和方法进行材料检测和工程验收，确保工程质量达到标准要求。
以上是对高速纵向管涵及涵背回填资料样本资料的讲解。
希望本文档对您有所帮助。
如需进一步了解相关内容，请参考样本资料或咨询专业工程师。
圆管涵施工资料
检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标基坑开挖现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标模板安装现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：混凝土施工现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标管座及涵管安装现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标模板安装现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：混凝土施工现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标基坑开挖现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标模板安装现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：混凝土施工现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标管座及涵管安装现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标模板安装现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：混凝土施工现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标模板安装现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：混凝土施工现场质量检查报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：上海至成都高速公路武汉至荆门段工程用表 113 125 一字墙和八字墙现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司 施工标段：L 标承 包 人： 日期：监理工程师： 日期：检验申请批复单承包单位：宣城市宣通路桥工程有限公司施工标段：L标涵洞总体现场质量检验报告单承包单位：宣城市宣通路桥工程有限公司施工标段：L标承包人：日期：监理工程师：日期：。
管涵资料

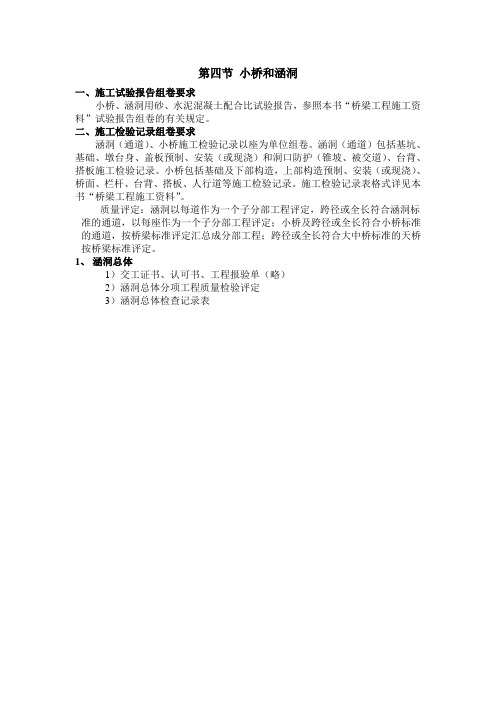

第四节小桥和涵洞一、施工试验报告组卷要求小桥、涵洞用砂、水泥混凝土配合比试验报告，参照本书“桥梁工程施工资料”试验报告组卷的有关规定。
二、施工检验记录组卷要求涵洞（通道）、小桥施工检验记录以座为单位组卷。
涵洞（通道）包括基坑、基础、墩台身、盖板预制、安装（或现浇）和洞口防护（锥坡、被交道）、台背、搭板施工检验记录。
小桥包括基础及下部构造，上部构造预制、安装（或现浇）、桥面、栏杆、台背、搭板、人行道等施工检验记录。
施工检验记录表格式详见本书“桥梁工程施工资料”。
质量评定：涵洞以每道作为一个子分部工程评定，跨径或全长符合涵洞标准的通道，以每座作为一个子分部工程评定；小桥及跨径或全长符合小桥标准的通道，按桥梁标准评定汇总成分部工程；跨径或全长符合大中桥标准的天桥按桥梁标准评定。
1、涵洞总体1）交工证书、认可书、工程报验单（略）2）涵洞总体分项工程质量检验评定3）涵洞总体检查记录表分项工程质量检验评定表分项工程名称：涵洞总体所属分部工程：涵洞、通道所属建设项目：工程部位：施工单位：监理单位：检验：复核：技术负责人：日期：罗江县凤雏环山路道路工程一标段涵洞总体检验记录表施工单位：合同号：5、管涵浇筑：包括以下表格：1）交工证书、认可书、工程报验单（略）2）管涵浇筑分项工程程质量检验评定表3）管涵浇筑分检验记录表4）钢筋加工及安装分项工程质量检验评定表（略）5）钢筋加工及安装检验记录表（略）6）模板检验记录表（略）7）混凝土浇筑记录（略）8）施工放样报验单（略）9）水泥混凝土抗压强度报告（略）分项工程质量检验评定表分项工程名称：管涵浇筑所属分部工程：涵洞、通道所属建设项目：罗江县凤雏环山路道路工程一标段工程部位：施工单位：监理单位：罗江县凤雏环山路道路工程一标段箱涵浇筑检验记录表施工单位：合同号：6、一字墙或八字墙1）交工证书、认可书、工程报验单（略）2）一字墙或八字墙分项工程质量检验评定表3）一字墙或八字墙检验记录表4）施工放样报验单（略）5）基坑检查记录表（略）6）砂浆强度报告（略）。
【资料06】管涵和箱涵

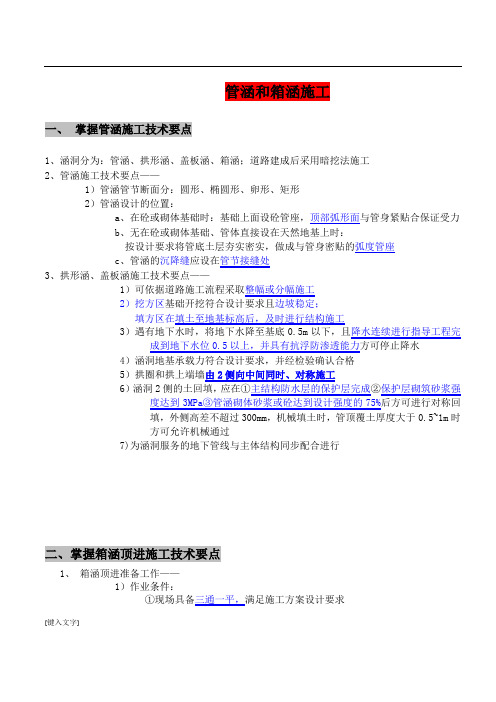

管涵和箱涵施工一、掌握管涵施工技术要点1、涵洞分为：管涵、拱形涵、盖板涵、箱涵；道路建成后采用暗挖法施工2、管涵施工技术要点——1）管涵管节断面分：圆形、椭圆形、卵形、矩形2）管涵设计的位置：a、在砼或砌体基础时：基础上面设砼管座，顶部弧形面与管身紧贴合保证受力b、无在砼或砌体基础、管体直接设在天然地基上时：按设计要求将管底土层夯实密实，做成与管身密贴的弧度管座c、管涵的沉降缝应设在管节接缝处3、拱形涵、盖板涵施工技术要点——1）可依据道路施工流程采取整幅或分幅施工2）挖方区基础开挖符合设计要求且边坡稳定；填方区在填土至地基标高后，及时进行结构施工3）遇有地下水时，将地下水降至基底0.5m以下，且降水连续进行指导工程完成到地下水位0.5以上，并具有抗浮防渗透能力方可停止降水 4）涵洞地基承载力符合设计要求，并经检验确认合格5）拱圈和拱上端墙由2侧向中间同时、对称施工6）涵洞2侧的土回填，应在①主结构防水层的保护层完成②保护层砌筑砂浆强度达到3MPa③管涵砌体砂浆或砼达到设计强度的75%后方可进行对称回填，外侧高差不超过300mm，机械填土时，管顶覆土厚度大于0.5~1m时方可允许机械通过7)为涵洞服务的地下管线与主体结构同步配合进行二、掌握箱涵顶进施工技术要点1、箱涵顶进准备工作——1）作业条件：①现场具备三通一平，满足施工方案设计要求[键入文字]②完成既有线路监测加固的测点布置③完成工作坑作业范围内的地上构筑物、地下管线调查采取改移保护措施④工程降水达到设计需要2）机械设备、材料按计划进场并完成验收3）技术准备：①熟悉图纸②施工组织设计已批准，施工方法、顺序已经确定③全体施工人员培训、技术安全交底④完成测量放线2、工艺流程——现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监控量测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复3、箱涵顶进前检查的工作——1）箱涵主体结构砼强度达到100%，防水层、保护层按设计完成2）顶进作业面：a、地下水位降至基底0.5m以下，避开雨期施工，如在雨期施工做好防洪、防雨排水工作b、后背施工、线路加固达施工方案要求；顶进设备和机械符合要求c、顶进设备液压系统安装及预实验结构符合要求d、工作坑内与顶进无关人员、材料、物品设施撤出现场e、穿越线路管理部门的配合人员、抢修设备、通信器准备完毕3）箱涵顶进启动——①启动时，此案成有主管施工技术人员专人统一指挥液压泵空转一段时间，检查系统、电源、仪表无异常情况后试顶②液压千斤顶在0.1倍箱涵自重顶力顶进后，应暂停加压，检查顶进设备、后背和各部位，无异常时分级加压试顶③每当油压升高5~10MPa时，停泵观察；发现顶镐、顶柱、后背、滑板、箱涵结构等部位发现异常，立即停止顶进如发现异常立即停止顶进④当顶力达到0.8倍结构自重时箱涵未启动，立即停止顶进；找出原因解决后重新加压顶进⑤箱涵启动后，立即检查后背、工作坑周围土体稳定情况，无异常可继续顶进⑥千斤顶开动数据、位置，油泵压力表读书、总顶力级着力点出现异常时立即停止顶进4、顶进挖土——1）可人工挖土或机械挖土.但一般选用小型反铲顺坡开挖，每次开挖进尺0.4~0.8m，顶进与挖运土交替进行，用装载机或挖掘机装汽车出土，[键入文字]挖土顶进3班连续作业,24h不得间断2）顶板切土、侧墙刃脚切土、底板前清土必须有人工配合 3）两侧欠挖50mm，换钢刃脚切土顶进4）列车顶进时严禁机械挖土，人员撤离开挖面5、顶进作业—— 1）挖土和顶进交替进行；按顶进长度部分小顶铁、换长顶铁、安装横梁2）箱涵、桥涵每前进一顶进，检查顶进轴线和高程偏差3）铁道路基下吃土顶进时、不宜对箱涵做较大轴线和高程调整动作6、箱涵顶进季节性施工技术措施①尽可能避开雨期②雨期施工做好地面排水③雨期开挖工作坑时保持边坡稳定，可放坡或设支撑；加强边坡支撑的检查④冬雨期施工场地上方搭设作业棚⑤冬雨期施工确保混凝土的入模温度符合设计要求三、箱涵顶进的安全措施1、施工前的安全措施——1）现场踏勘调查：①在铁路下：掌握客、货车辆运行状况，车辆通过次数、间隔、速度、数量、间距和高程②在公路、道路下：掌握路面结构、交通情况；路基中埋设的地下管线、电缆、障碍物等③了解线路管理部门对施工的要求；期间交通疏导；机动车限速的可行性2、人员与设备①人员安全技术培训考核合格后上岗②设备进行性能、安全检查符合规定③现场动力、照明的供电系统符合要求2、施工安全保护——1）铁道线路加固方法与措施：①小型箱梁——调轨梁、轨束梁②大型、大跨径箱涵——横梁加盖、纵横梁加固、工字轨束梁、钢板脱壳法③地质差、承载力低、含水量高、铁路列车不允许限速——低高度施工便梁法2）路基加固方法与措施——①控制路基变形的方法：管棚超前支护、水平旋喷超前支护②提高断面上方土体稳定性的方法：底面深层注浆加固3）管桥迁移和保护措施——尽可能迁移，否则暴露管线和支架架设，并编辑应急措施，配备相关材料机具3、施工安全保护措施1）施工区域安全措施——①限制铁路列车通过区域的速度，限制或疏导路面交通[键入文字]②设置施工警戒去也护栏和警示装置，设专人值守③加强底面、地上构筑物、地下管线的安全监测，及时反馈指导施工2）施工作业安全措施——①施工现场、工作坑、顶进作业区、路基不得有积水侵泡②设立施工现场围挡，有明显警示标志、隔离施工现场和社会活动区，封闭管理，非施工人员不得入内③列车运行间隙或避开交通高峰期开挖和顶进，列车通过时严禁挖土作业，人员撤离开挖面④顶进过程中任何人不得在顶铁、顶柱布置区内停留⑤顶进过程中液压系统发生故障时，严禁在工作状态下检查和调整[键入文字]。
管涵桥工程施工方案(2篇)
第1篇一、工程概况1. 工程名称：XX管涵桥工程2. 工程地点：XX市XX区XX路3. 工程规模：全长XX米，单跨XX米，桥面宽XX米，净跨径XX米4. 工程内容：管涵桥主体结构、桥面系、排水设施、防护设施等5. 工程投资：XX万元6. 工程工期：XX个月二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个工程的全面管理，包括施工进度、质量、安全、成本等。
（2）工程技术部：负责施工图纸的审核、技术交底、施工方案的编制、施工工艺的研究等。
（3）质量安全管理部：负责工程质量、安全的监督检查，确保施工过程符合规范要求。
（4）物资设备部：负责工程材料的采购、运输、保管、使用等。
（5）现场施工部：负责现场施工的组织、协调、指挥等。
2. 施工管理措施（1）建立健全施工管理制度，明确各级人员的职责和权限。
（2）加强施工过程中的质量、安全、进度、成本等方面的监督检查。
（3）严格执行施工规范和操作规程，确保工程质量。
（4）加强施工人员培训，提高施工技能和安全意识。
（5）做好施工记录，确保施工过程可追溯。
三、施工工艺与设备1. 施工工艺（1）基础施工：采用明挖法进行基础施工，先进行基坑开挖，然后进行基础混凝土浇筑。
（2）管涵制作：采用现场预制、现场安装的方式，确保管涵的精度和质量。
（3）桥面系施工：采用预制板安装、现浇混凝土桥面施工。
（4）排水设施施工：采用预制构件安装、现浇混凝土施工。
（5）防护设施施工：采用预制构件安装、现浇混凝土施工。
2. 施工设备（1）挖掘机：用于基坑开挖。
（2）混凝土搅拌站：用于混凝土的搅拌、运输。
（3）混凝土输送泵：用于混凝土的输送。
（4）钢筋加工设备：用于钢筋的加工。
（5）预制构件安装设备：用于预制构件的安装。
四、施工进度计划1. 施工准备阶段：1个月（1）组织施工队伍，进行人员培训。
（2）编制施工方案，办理施工许可。
（3）采购工程材料、设备。
2. 基础施工阶段：2个月（1）进行基坑开挖，确保基坑尺寸和形状符合设计要求。
涵管桥施工方案范文
涵管桥施工方案范文涵管桥是一种特殊的桥梁结构，它既有桥梁的通行功能，又能够进行涵洞管道的通行。
涵管桥又称为管涵桥、涵洞桥，是一种常见的桥梁类型，广泛应用于城市交通、农田灌溉、水利工程等领域。
涵管桥的施工方案的设计和执行是确保项目顺利进行和质量可靠的重要环节。
下面将对涵管桥施工方案进行详细的叙述。
一、涵管桥施工前准备工作1.进行桥梁设计和施工方案的编制，根据地质勘探报告，确定最佳桥梁类型和结构形式，确保桥梁的稳定性和安全性。
2.制定合理的工期计划和施工进度安排，确保施工工期的合理性和项目的及时完成。
3.调配施工所需的人力、物力、材料和机械设备，保证施工的顺利进行。
4.建立项目管理组织机构和施工组织设计，明确各工种的职责和任务分配。
5.确定施工现场的布置和安全防护措施，制定安全施工方案和应急措施。
6.与相关建设主管部门和相关单位进行沟通和协调，落实施工许可证等手续。
二、涵管桥施工技术要点1.桥梁基础施工：按照设计要求进行基础开挖和土石方运输，施工现场应设置保护坡、挡土墙等。
2.桥梁主体施工：根据设计要求，进行桥墩、墩台和梁座的施工，保证结构的稳定性和安全性。
3.桥梁拱管施工：设计合理的拱管类型和结构形式，进行拱管的制造、搭设和安装，保证拱管的质量和连接的紧密性。
4.涵洞管道施工：进行涵洞管道的制作、布设和安装，确保管道的无渗漏和通畅。
5.桥面铺装施工：选择合适的铺装材料和铺装工艺，进行桥面的铺装，提高桥面的耐久性和平整度。
6.安全监控施工：设置合理的安全监控系统，监测施工过程中的安全状况，确保施工的安全进行。
7.环境保护施工：采取措施防止施工对周边环境的污染和破坏，保护生态环境的完整性和稳定性。
三、涵管桥施工质量控制1.严格按照设计图纸和施工规范进行施工，保证施工质量符合要求。
2.进行施工中的质量检测和验收，确保施工过程中的质量可控。
3.设置监理和工程管理人员，对施工过程进行全程监控和管理，及时发现并处理施工中的质量问题。
涵管桥工程设计方案
涵管桥工程设计方案1. 引言涵管桥是一种常见的道路、铁路、水利等工程项目中的重要组成部分，用于穿越河流、沟渠等水体或地形障碍。
涵管桥的设计方案需考虑多种因素，如地质条件、水流情况、荷载要求等，以确保工程的安全、稳定和经济性。
本文将介绍涵管桥工程设计方案的主要内容。
2. 工程背景在涵管桥工程设计方案中，首先需要了解工程的背景情况。
包括所在地区的地理、气候条件，以及工程的具体目的和要求。
根据工程背景情况的不同，可以选择不同类型的涵管桥，如钢筋混凝土涵管桥、预应力混凝土涵管桥等。
3. 基础设计要素涵管桥工程的基础设计要素包括桥梁的几何尺寸、承载力要求和抗震要求。
在确定桥梁几何尺寸时，需要考虑到水流情况、地质条件、设计车速等因素。
承载力要求是指桥梁能够承受的荷载大小，包括静荷载和动荷载。
抗震要求是指桥梁在地震作用下的稳定性和安全性。
4. 结构设计方案在涵管桥工程设计方案中，结构设计是一个重要的环节。
根据桥梁的类型和功能要求，可以选择不同的结构形式，如梁式涵管桥、拱式涵管桥等。
结构设计方案需要考虑桥梁的受力分析、材料选型、施工工艺等因素。
同时，还需进行结构的稳定性分析和轴力计算，以确保桥梁的安全性和稳定性。
5. 施工方案涵管桥工程的施工方案是保障工程顺利进行的重要环节。
施工方案需要考虑到材料的供应、施工人力和设备、施工工序等因素。
同时，还需进行施工安全性的评估，并制定相应的安全措施。
施工方案中还应包括桩基施工、桥墩施工、涵管安装等具体工序的详细说明。
6. 监理措施涵管桥工程的监理措施是保证工程质量和进度的关键。
监理措施包括施工过程的监督、质量检验、施工记录等。
监理人员需要进行现场巡查，及时发现和解决工程中出现的问题。
同时，还需进行质量验收和工程结算，确保工程的质量和合规。
7. 工程费用预估在涵管桥工程设计方案中，需要对工程费用进行预估。
工程费用包括材料费、劳务费、设备费、施工管理费等。
费用预估需要根据具体的施工方案、工程量清单和市场行情进行计算。
圆管涵便桥
圆管涵便桥
1.定桥位
首先根据泗安塘特大桥施工图纸，结合桩基及墩柱来控制好便桥桥位，避免侵占青洋河大桥桥墩位置，定出埋设圆管涵便桥位置。
本桥栈桥位置设置于第435跨线路右侧。
2.基底开挖
由于该河渠施工时期为静水，基础开挖前在便桥两侧做好土围堰，抽干围堰内水以便施工。
挖机先清理掉淤泥，开挖时注意随时掌握基坑开挖深度，挖至换填深度。
坑底宽度为3米，并对地基进行换填处理。
3.基础施工
基础采用片石换填，厚度70cm，基础顶面比河床低10-20cm.
4.埋设涵管
涵管为预制的成品采购，管涵运输、装卸过程中，应采取防止涵管碰撞损坏的措施。
安装前检查确认涵管无裂纹，破损等缺陷。
放出涵管安装轴线后开始安装，现场采用挖掘机吊装，要求各管涵应顺水流方向安装平顺，当管壁厚度不一致时应调整高度使下部内壁齐平。
管内口径低于河床10cm，确保管涵受力均匀。
安装管涵采用人工配合吊车机械安装，安装时从下游开始，使接头面向上游，每节涵管应紧贴与基座上，使管涵受力均匀；所有管涵应按正确的轴线安放，并应保证内壁齐平，管内清洁无杂物。
漫水圆管涵便桥共埋设200cm的管涵1组，接缝宽度为2cm。
管涵之
间用C15砼填筑。
5．顶面施工
管顶采用回填土进行覆盖，覆盖层厚度为100cm，填土高度超过50cm 后，才允许重型机械通过。
桥面铺设30cm厚山皮石，顶面覆盖一层5cm厚的碎石。
桥梁管涵技术交底
桥梁管涵技术交底1. 背景和目的本文档旨在对桥梁管涵技术进行交底，以确保相关人员对该技术有全面的了解和正确的应用。
2. 定义和特点桥梁管涵是一种在桥梁结构下方设置的管道系统，用于引导水流或其他液体通过。
其主要特点包括以下几点：- 结构坚固，能够承受压力和负荷；- 通水能力强，能够有效引导大量液体通过；- 安全可靠，具备防洪和防渗漏的功能；- 维护便捷，方便进行清洁和修复。
3. 应用场景桥梁管涵技术广泛应用于以下场景：- 道路桥梁：用于引导道路上的雨水或其他液体流经，防止道路积水；- 铁路桥梁：用于排水，保证铁路线路干燥安全；- 河流桥梁：用于引导河流水流，减少对桥梁结构的冲击；- 山区桥梁：用于排水，预防因降雨引起的山体滑坡。
4. 桥梁管涵技术要点在使用桥梁管涵技术时，需要注意以下要点：- 管涵材料的选择与桥梁结构相匹配，确保质量和稳定性；- 管涵设计应根据实际情况进行合理布置，确保通水能力和安全性；- 管涵的维护和清洁应定期进行，确保其正常运行；- 在设立桥梁管涵时，需要满足相关的环保和安全要求。
5. 相关注意事项在使用桥梁管涵技术时，还需要注意以下事项：- 严禁在管涵内倾倒垃圾、化学品等有害物质；- 遇到大雨、洪水等极端天气情况时，应加强巡检和应急处理；- 管涵损坏或存在泄漏时，及时修复或更换，确保正常使用；- 严格遵守相关法律法规，确保施工和使用过程中的安全性。
6. 结论桥梁管涵技术作为一种重要的交通设施和防洪措施，在建设和使用过程中需严格遵守相关规范和要求。
通过本文档的交底，希望相关人员能够更好地理解和应用桥梁管涵技术，确保其有效运行和使用安全。
