多种尼龙6纤维复合纳米材料的制备方法
静电纺尼龙6／聚氧化乙烯复合纳米纤维毡的制备和性能测试
ｃｍｐ ｓ ｅ Ｊ ．Ｃ ｍｐ ｓＳ ｉ ｅｈ ，０ ３ ６ ：２ ｏ ｏｉ ｓＥ］ ｏ ｏ ｃ Ｔ ｃ ｎ ２ ０ ，３２ ３ ｔ ２ 覃小红 ， 妮 ， 李 杨恩龙 ， 等．静 电纺纳米纤维毡在新 型高效过
滤器上使用的优势与前景［］ Ｊ．产业用纺织品，０７２ （） ２０ ，５４ ：
经 过一段 时 间后 ， 经水 洗处 理 的纳米纤 维表 面 由于 Ｐ Ｏ Ｅ 除 去后 产生 的 凹凸起 伏 ， 比表 面 积 增 大 。因 此 ， 洗 后 的纳 水
ｓ ｒｍｅ ｔ ｏ ｙｏ －／ ｏ （ｔｙｅｅｏ ｉｅ ｌ ｄｄｎ ｎ — ｕｅ ｎｓ ｆ ｌ ６ ｐ ｌ ｅｈ ｌｎ ｘｄ ）ｂｅ ｅ ｏ ｗｏ ｎ ｎ ｙ ｎ
ｚ ８ ＠ １ ３ ｃｒ ｌ ９ ６． ｏ ｑ ｎ
周 罗庆 ： 讯作者 ， 授 ， 通 教 主要从 事 复合纺 织 品的研 究 Ｅｍ ｉ － ｌ ａ ：
静 电纺尼龙 ６ 聚氧 化 乙烯 复合 纳米 纤维毡 的制 备和 性 能测试 ／ ／ 陆
由图 ４ａ可见 ， （） 在开始 的 １ｍ ｎ内， ０ｉ 吸附发生在纤维表 层 ， 附迅速 ， 吸 随后 吸 附 速 度 开始 变 缓 。在 前 ２ ｈ内 ， 由于 存 在 Ｐ Ｏ， Ｅ 水洗前的样品对亚甲基蓝的吸附略优于水洗后的样 品 ， Ｐ Ｏ含量越高， 且 Ｅ 样品的吸附性能越好。
ｖｎ￣］ ＪＥ ｇＦｂｒ Ｆ ｂ ｃ，０７２ １ ： ｅｓＪ． ｎ ｉ ｓ ａｒ ｓ２０ ，（）３ ｅ ｉ １ ５ 李新松 ， 聂光 宇．纳米 多孔超高 比表面积超 细纤维 ［］ Ｊ．科
Ｏ ２ ４ ６ ８ １０ １ ０ Ｏ ０ ０ Ｏ ０ ２
Ｏ６ ．２
Ｏ６ ．
时 间／ ｉ ａ ｒｎ
Ｐ Ｏ被洗出， Ｅ 单根纤维表面形貌发生变化， 出现凹凸起伏 ， 从 而使得 比表 面积增 加 ， 但膜 的孔 隙率 变 化不 大 。而 纳米 纤 维 膜本身的吸附性能则是多个因素共 同作用的结果 ， 水洗能提 高纳米纤维膜的吸附性能。
尼龙6复合材料及其制备方法[发明专利]
![尼龙6复合材料及其制备方法[发明专利]](https://img.taocdn.com/s3/m/beef3013770bf78a642954b6.png)

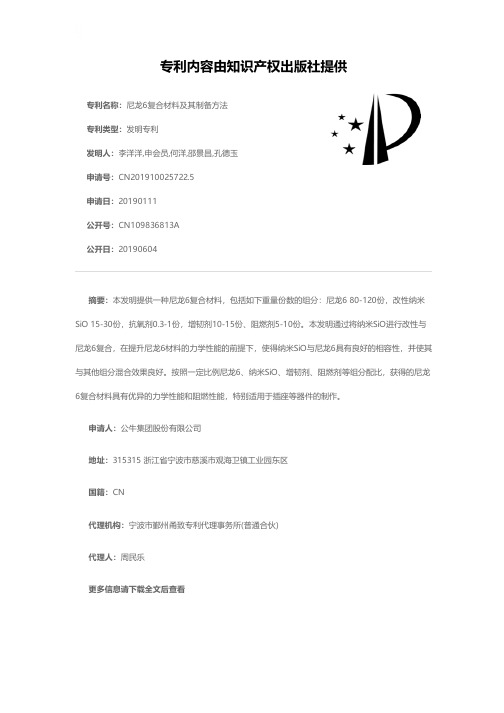

专利名称：尼龙6复合材料及其制备方法专利类型：发明专利
发明人：李洋洋,申会员,何洋,邵景昌,孔德玉申请号：CN201910025722.5
申请日：20190111
公开号：CN109836813A
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本发明提供一种尼龙6复合材料，包括如下重量份数的组分：尼龙6 80‑120份，改性纳米SiO 15‑30份，抗氧剂0.3‑1份，增韧剂10‑15份、阻燃剂5‑10份。
本发明通过将纳米SiO进行改性与尼龙6复合，在提升尼龙6材料的力学性能的前提下，使得纳米SiO与尼龙6具有良好的相容性，并使其与其他组分混合效果良好。
按照一定比例尼龙6、纳米SiO、增韧剂、阻燃剂等组分配比，获得的尼龙6复合材料具有优异的力学性能和阻燃性能，特别适用于插座等器件的制作。
申请人：公牛集团股份有限公司
地址：315315 浙江省宁波市慈溪市观海卫镇工业园东区
国籍：CN
代理机构：宁波市鄞州甬致专利代理事务所(普通合伙)
代理人：周民乐
更多信息请下载全文后查看。
尼龙6纳米复合材料的合成及表征
２００７年第７期河北企业应用技术目前，有关尼龙６纳米复合材料的研究多集中于蒙脱土种类、含量和结晶温度等对结晶行为的影响，而有关热历史对尼龙６纳米复合材料热性能的影响报道却很少。
笔者着重研究了韧化温度、韧化时间、冷却速率等热历史对尼龙６纳米复合材料中尼龙６多晶结构的影响，以了解热历史如何影响尼龙６纳米复合材料的热性能。
一、主要原材料及制备工艺尼龙６：型号为ＳＦ１０１８Ａ，相对分子质量为１８０００，由ＵＢＥ工业有限公司生产；改性蒙脱土：ＮａｎｏｍｅｒＲＩ．３０ＴＣ。
将尼龙６和蒙脱土在１００℃真空干燥４８小时后，以９５∶５的质量比混合，经双螺杆挤出机（ＬｅｉｓｔｒｉｔｚＭｉｃ１８／Ｇ１－３０Ｄ）挤出两次，样品被切割成小粒后８０℃真空干燥２４小时，然后放入恒温加热器中，在氮气保护下于２６０℃加８ｍｉｎ以消除样品热历史，最后将样品在室温下自然冷却。
二、行为表征改良型差示扫描量热法用于测试样品的热转变行为，测试在氮气保护条件下进行，升温或冷却速率均５℃／ｍｉｎ。
热历史研究包括韧化温度、韧化时间和冷却速率。
改良型差示扫描量热法要按标准程序校准温度及热损失，每个样品只能测试一次。
采用广角Ｘ射线衍射仪对样品的多晶行为进行表征。
三、结果与讨论１．由纯尼龙６与尼龙６／蒙脱土纳米复合材料的总的热流曲线可知，当样品从室温加热至２８０℃时，纯尼龙６样品只在２２０．８℃出现一个对应于α晶体的热转变峰；而纳米复合材料ＮＭＮ５样品则出现三个不同的热转变峰：一个尖峰，两个肩峰，其中２２０．３℃处最尖的吸热峰为尼龙６的α－型晶体热转变峰，２１３℃不太明显的宽峰为尼龙６的γ－型晶体的热转变峰，这说明蒙脱土中层状硅酸盐起到了异相成核作用，有利于γ－型晶体的形成。
另外，实验中还发现，所有的纳米复合材料ＮＭＮ５样品均在１９５℃左右出现一个较小的放热峰，有报道说这个小峰可能是由于样品在韧化处理过程中晶体与非晶体两相间焓变造成的。
但我们的实验结果并不支持这种观点，因为在可逆ＭＤＳＣ谱图中仍然检测到了此峰的存在。
快速成型尼龙6材料的制备
快速成型尼龙6材料的制备
快速成型尼龙6材料的制备需要以下步骤：
1. 原料准备：将尼龙6颗粒进行筛选，保证颗粒大小一致，不含杂质。
2. 消解：将尼龙6颗粒置于深度约为颗粒一倍的容器中，加入耐腐蚀的消解剂，例如甲醇或丙酮。
将容器密封并放置于搅拌器中，同时加热到70℃左右，直至尼龙6完全溶解。
3. 过滤：将消解后的溶液经过过滤器进行过滤，去除其中的杂质和大颗粒，保证溶液的均匀性。
4. 真空脱泡：将过滤后的溶液置于真空室中进行脱泡，去除其中的气泡。
5. 调整粘度：根据需要，可以添加增稠剂来调整尼龙6溶液的粘度，以保证快速成型的制作效果。
6. 快速成型：将调整好粘度的尼龙6溶液注入3D打印机中，按照需要的模型进行快速成型。
最终得到的尼龙6材料具有均匀的密度和较高的强度，可以应用于各种行业中。
尼龙6的生产工艺介绍
尼龙6的生产工艺介绍
尼龙6（Nylon 6）是一种化学合成的高分子材料。
它是由聚合物化学家Wallace Carothers于1935年首次制备的。
尼龙6的制备过程主要分为以下几步：
1. 原料准备：首先需要准备一些己内酰胺(monomer)和一些其他助剂，如催化剂和稳定剂等。
2. 聚合反应：将己内酰胺和催化剂一起加入反应釜中，在温度和氧气压力控制下进行聚合反应。
反应完成后，产物是一种叫做尼龙盐(Brand name: Hexamethylenediamine adipate)的物质。
3. 溶解：将尼龙盐溶解在水中，形成一个高分子量的尼龙6颗粒溶液。
4. 纤维化处理：通过挤出、纺丝、静置、拉伸和加热等一系列工艺，将尼龙6溶液转化为尼龙6纤维。
纤维可以用于制造各种产品，如织物、曲线涂层、刷子、汽车零部件等。
在尼龙6的生产工艺中，控制聚合反应的条件和纤维化处理的工艺参数是关键。
同时，要注意加工环境的干燥性和温度、原料质量的控制，以保证生产出高品质的尼龙6纤维产品。
尼龙6、尼龙66／粘土纳米复合材料的制备和性能
这一步可以是尼龙单体 或者聚合 物与有机 蒙脱 土一起 插层 、 出 ， 挤 也可以先使 用环 氧树脂与有机蒙脱土反应插层 ， 然后再与尼龙复合 。下面我们分别介绍 ：
１ １２ １ 环氧预插层 蒙脱 土 ．．．
第２ ３卷
第 ２期
忻 州 师 范 学 院 学 报
Ｊ ＯＵＲ ＮＡＬ Ｏ ＸＩ ＨＯＵ Ｔ ＡＣ Ｆ ＮＺ Ｅ ＨＥＲ ＵＮＩ ＥＲＳ Ｓ Ｖ ｎ
Ｖｏ ． ３ Ｎ ． １２ ｏ ２ Ａｐ ．２ ０ ｒ ０７
２０ ０ ７年 ４月
尼龙 ６ 尼 龙 ６ ／ 土 纳米 复合 材 料 的 、 ６粘 制 备 和 性 能
１１２ 有机蒙脱土的插层 ．．
可以提高 ３％ 左 右 ， 了具 有更 高 的强度 外 ， 离 型 的粘 ０ 除 剥
土／ 尼龙纳米复合材料还 具有 良好 的透 明性 、 气体 阻隔性 和 阻燃性能 。因此 ， 研究尼 龙／ 土纳米复合 材料 的制备和性 粘
能具有深远 的意义。 １ 尼龙／ 粘土纳米复合材料 的制备
（ ｔＶ 的溶液 ， ｗ／ ） 与蒙脱土悬浮液 以 ３ １的体积 比混合 ， ： 搅拌
３， ｈ然后通过过滤 或者离 心 ， 除去多余 液体 ， 洗除 去 ｃ一 水 ｌ， 将得到的 固 在 ８。 体 ０ Ｃ一１ 。 ０ Ｃ下 真空 干燥 １ ２ｈ 磨成 ０ ２— ４ ，
３ ０— Ｏ ０ ４ Ｏ目细粒 。至此 ， 蒙脱土改性基本完成。 但是 有研 究 使用硅烷偶联剂 Ｋ Ｈ一５ ０的水醇溶 液与 ５ 铵盐 改性 剂共 同对 蒙脱 土进行有机化改性 ， 结果表 明复 合效 果比单用有 机铵盐改性要 好 ， 这是 因为 Ｋ ５ ０能与蒙 脱 Ｈ一 ５ 土表 面的羟基发生 化学作用 ， 加强蒙脱土与高分子基体 的结 合力 ， 并使蒙脱 土片层 间距增 大到 ３ ｍ。当 Ｋ ｎ Ｈ一５ ０偶联 ５ 剂 的用量 为蒙脱 土质量 的 ２ ％时嫁接效果 最好 ， 因为蒙脱 土 表 面羟基数 目有 限。如果采 用偶联 剂和有机 铵共 同改性则 偶联剂 的加入在有机铵 以后 ， 在沉淀物 水洗前 ， 而且 洗涤沉 淀物 时， 要使用工业 乙醇。另外还 有报 道使用 １ 烷基 氨基 １ 酸和 １ 烷基铵盐联合 对蒙脱 土改型 的方法 ， ８ 具体步骤 与上 述方法类似 。
尼龙6的生产工艺
尼龙6的生产工艺尼龙(Nylon)6是一种合成纤维，也是最早发现的合成纤维之一，其生产工艺主要包括以下几个步骤：1. 原料准备：尼龙6的原料主要是己内酰胺、异丙醇和水。
首先，将己内酰胺和异丙醇按一定比例混合，然后加入适量的水进行溶解。
在这个过程中，可以通过控制水的加入量来控制尼龙6的分子量。
2. 缩聚反应：将混合好的原料转移到反应釜中，在高温和高压下进行缩聚反应。
在缩聚反应中，由己内酰胺和异丙醇聚合生成尼龙6的聚合物。
该反应通常在200-230℃的温度下进行，通过后续的精馏和净化过程，将聚合物纯化。
3. 熔融纺丝：将纯化的聚合物颗粒按一定比例放入纺丝机中，通过加热和挤压使其熔化。
在纺丝机内，熔化的聚合物通过细孔的纺丝板，经过冷却和拉伸，形成细长的尼龙6纤维。
4. 固化：纺丝后的尼龙6纤维需要经过固化过程，以增加其强度和稳定性。
通常使用热空气或蒸汽来对纺丝出的尼龙6纤维进行加热处理，使其在高温下进行固化，从而形成稳定的纤维结构。
5. 拉伸和加工：经过固化的尼龙6纤维具有较低的拉伸强度和模量，需要通过拉伸和加工来提高其性能。
拉伸是将纤维在恒定的速度下进行拉伸，使其断裂时的断面积减小，从而增加其强度。
在加工过程中，可以通过热定型等方法对尼龙6纤维进行改性，以适应不同的应用需求。
6. 检测和包装：生产出的尼龙6纤维需要经过严格的检测，以确保其质量达到标准要求。
常见的检测项目包括纤维的断裂强度、断裂伸长率、吸湿性等。
一旦通过检测，尼龙6纤维会被包装成卷或袋，准备出售或在后续的产品中使用。
以上是尼龙6的生产工艺步骤，不同生产厂家可能会有一些细微的差异，但基本流程相似。
尼龙6作为一种广泛应用的合成纤维，在纺织、塑料、汽车等领域有着重要的应用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多种尼龙6纤维复合纳米材料的制备方法
专利名称申请号申请人摘要
一种可生产树枝
状尼龙6纳米纤
维膜的静电纺丝
液CN201410669186.X 康卫民;程博闻;厉宗洁;庄旭品;焦晓宁;李磊;赵义侠;李甫;胡敏;张银玲本发明涉及一种可生产树枝状尼龙6纳米纤维膜的
静电纺丝液，其特征在于由尼龙6、有机支化盐、增
塑剂和溶剂组成。
其配制方法包括尼龙6的溶解和有机支化盐的分散。
采用本发明纺丝液制备的树枝状纳米纤维膜具有优异的阻隔、吸附性能，克重为1g/m2的树枝状尼龙6纳米纤维膜对空气中0.26μm
氯化钠粒子和水溶液中0.3μm 聚苯乙烯微粒的过滤
效率均在99.5%以上，在过滤、防护领域具有广阔
的应用前景。
一种基于分子组
装的聚吡咙/尼龙
纤维复合材料的
制备方法CN201510632588.7侯豪情;周刚勇;熊天柔;冯艳;朱丽;周松智;徐海
波本发明公开了一种基于分子组装的聚吡咙/尼龙纤维
复合材料的制备方法，其包含以下步骤：(1)配置用
于静电纺丝的混合溶液，混合溶液包含以下重量百分数的组分：四胺和四酸5~20%，其中，四胺与四酸的物质的量比为1.0~2.0∶1.0~3.0；聚酰胺共聚物5~20%，溶剂60%~90%；(2)将(1)所得混合溶液
进行静电纺丝，制得前驱体纳米纤维；(3)将(2)所得
前驱体纳米纤维进行热处理，制成聚吡咙/尼龙纤维
复合材料。
一种尼龙6纳米纤维增强增韧聚甲醛的制备方法CN201
310725
283.1张成如本发明涉及属于高分子材料领域，更具体的讲是一
种尼龙6纳米纤维增强增韧聚甲醛的制备方法，其
包括以下步骤：静电纺丝制备尼龙6纳米纤维；制
备尼龙6纳米纤维增强增韧聚甲醛本发明的优良效果如下：尼龙6纳米纤维由于其比表面积大，相容性增强，大大增强了其酰胺基团与聚甲醛中醚键的
氢键相互作用，其拉伸强度和弯曲强度有明显改善；
尼龙对聚甲醛有异相成核作用，随着尼龙含量的增
加，共混体系的缺口冲击强度增加明显；尼龙6纳
米纤维的引入可以降低熔融共混的温度，不必达到
尼龙6熔点，避免了聚甲醛的解聚。
一种用于吸附水
中有机污染物的尼龙6/壳聚糖-Fe 纳米纤维复合材
料CN201
610064
171.X
廖桂英;宋林杰;
夏华;王东升
本发明属于高分子材料技术领域。
一种用于吸附水
中有机污染物的尼龙6/壳聚糖-Fe纳米纤维复合材
料，其特征在于该材料采用以下步骤制得：1)将尼龙
6溶于甲酸中，配置成26-27wt%尼龙6电纺溶液；
将壳聚糖溶于甲酸中配制为4wt%壳聚糖电纺溶液；
2)将上述尼龙6电纺溶液和壳聚糖电纺溶液用同轴
针头进行静电纺丝，将尼龙6电纺溶液作为芯层，
壳聚糖电纺溶液作为外层，芯层推进泵的速度为
0.15ml/h，外层推进泵的速度为0.15-0.25ml/h，得
到核壳结构的纳米纤维；烘干；3)加入到
0.2mol/L?FeCl3·6H2O异丙醇溶液中，震荡，水洗，
烘干；得到用于吸附水中有机污染物的尼龙6/壳聚
糖-Fe纳米纤维复合材料。
本发明具有高吸附性能，
制备简单,易回收。
一种尼龙纳米纤维三维交联支架及其制备方法CN201
610106
719.2
楼涛;汪学军
本发明涉及一种尼龙纳米纤维三维交联支架及其制
备方法，它采用在一定条件下静电纺丝纳米尼龙纤
维膜，将纳米尼龙纤维膜在水中高速剪切成短纤维，
分样，在?18℃下冷冻成型，冷冻干燥后的样品用聚
丙烯酸溶液交联，水洗，冷冻，再经冷冻干燥得到
尼龙纳米纤维三维交联支架。
尼龙纤维经聚丙烯酸
交联后，纤维之间有较好的结合力，支架整体有较
好的弹性和整体结构稳定性，可用于组织和器官的
修复。
一种尼龙纳米纤维三维交联大孔支架及其制备方
法CN201
610108
622.5
楼涛;汪学军
本发明涉及一种尼龙纳米纤维三维交联大孔支架及
其制备方法，它采用在一定条件下静电纺丝纳米尼
龙纤维膜，并将纤维膜在水中高速剪切成短纤维，
分样后，加入一定大小的晶体碳酸钙颗粒作为致孔
剂，经冷冻干燥成型，用稀盐酸去除碳酸钙致孔剂，
水洗后用聚丙烯酸溶液交联，再经水洗、冷冻和冷
冻干燥得到尼龙纳米纤维三维交联大孔支架。
该支
架具有大孔，适于细胞和组织的长入。
尼龙纤维经
聚丙烯酸交联后，纤维之间有较好的结合力，支架
整体有较好的弹性和整体结构稳定性，可用于组织
和器官的修复。
基于尼龙纳米纤维膜的固相萃取方法及萃取装置CN200
910028
006.9
顾忠泽;许茜;吴
淑燕;葛文娜;王
敏;殷雪琰
基于尼龙纳米纤维膜的固相萃取技术和相应的萃取
装置中，纤维膜是以尼龙为原料、以静电纺丝法制
备的，纤维表面是光滑或多孔的，直径为
10~1000nm，厚度为1~20μm；该技术和装置适用
于水体样品、土壤、血液、动物组织、植物等生物
样品的前处理，对样品中的微量和痕量的目标物质
进行萃取、富集。
萃取装置的连接小管(2)连接样品
管(1)和收集管(3)，其中(2)的中部有一个膜固定筛网，尼龙纳米纤维膜即安装并固定在此网上，(1)的后端与(2)的前端、(2)的后端与(3)的前端紧密相配，操作需要时亦可方便分离。
本发明涉及的固相萃取技术和相应的萃取装置，可高效、快速、稳定、环保地实现样品前处理，操作简便，设备简单。
一种纺丝级高导热石墨烯/尼龙复合材料原位聚合制备方法CN201
610475
005.9
潘凯;邱远游;罗
婷
一种纺丝级高导热石墨烯/尼龙复合材料原位聚合制
备方法，属于高分子复合材料领域。
原位聚合步骤
如下：先将氧化石墨烯浓缩液与水稀释分散，再进
行超声振荡，得到氧化石墨烯的分散液；将氧化石
墨烯分散液加入尼龙单体中加热混合均匀，分段升
温聚合；经后处理即得石墨烯/尼龙复合材料。
本发
明采用了原位聚合的方法解决了石墨烯在尼龙单体
中分散性不好、容易团聚的问题，尼龙单体与氧化
石墨烯的含氧官能团形成牢固的化学键。
所合成的
石墨烯/尼龙复合材料具有良好的导热性，其导热系
数范围为0.23~6.12W/(m·K)，并且具有良好的纺丝
性，可通过熔融纺丝和静电纺丝等纺丝方法来进行
纺丝。
来源：永康乐业。
