浅谈VRV空调系统冷媒管的深化设计

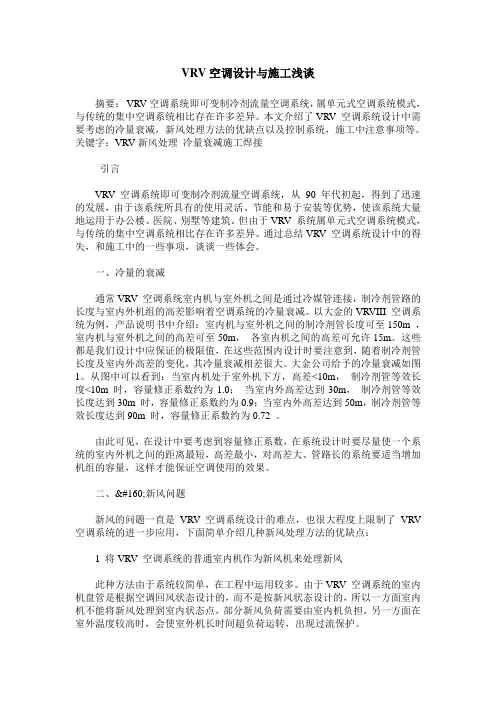

VRV空调设计与施工浅谈
VRV空调设计与施工浅谈摘要：VRV空调系统即可变制冷剂流量空调系统，属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。
本文介绍了VRV 空调系统设计中需要考虑的冷量衰减，新风处理方法的优缺点以及控制系统，施工中注意事项等。
关键字：VRV新风处理冷量衰减施工焊接引言VRV 空调系统即可变制冷剂流量空调系统，从90 年代初起，得到了迅速的发展，由于该系统所具有的使用灵活、节能和易于安装等优势，使该系统大量地运用于办公楼、医院、别墅等建筑。
但由于VRV 系统属单元式空调系统模式，与传统的集中空调系统相比存在许多差异。
通过总结VRV 空调系统设计中的得失，和施工中的一些事项，谈谈一些体会。
一、冷量的衰减通常VRV 空调系统室内机与室外机之间是通过冷媒管连接，制冷剂管路的长度与室内外机组的高差影响着空调系统的冷量衰减。
以大金的VRVIII 空调系统为例，产品说明书中介绍：室内机与室外机之间的制冷剂管长度可至150m ，室内机与室外机之间的高差可至50m，各室内机之间的高差可允许15m。
这些都是我们设计中应保证的极限值，在这些范围内设计时要注意到，随着制冷剂管长度及室内外高差的变化，其冷量衰减相差很大。
大金公司给予的冷量衰减如图1。
从图中可以看到：当室内机处于室外机下方，高差<10m，制冷剂管等效长度<10m 时，容量修正系数约为1.0；当室内外高差达到30m，制冷剂管等效长度达到30m 时，容量修正系数约为0.9；当室内外高差达到50m，制冷剂管等效长度达到90m 时，容量修正系数约为0.72 。
由此可见，在设计中要考虑到容量修正系数，在系统设计时要尽量使一个系统的室内外机之间的距离最短，高差最小，对高差大、管路长的系统要适当增加机组的容量，这样才能保证空调使用的效果。
二、 新风问题新风的问题一直是VRV 空调系统设计的难点，也很大程度上限制了VRV 空调系统的进一步应用，下面简单介绍几种新风处理方法的优缺点：1 将VRV 空调系统的普通室内机作为新风机来处理新风此种方法由于系统较简单，在工程中运用较多。

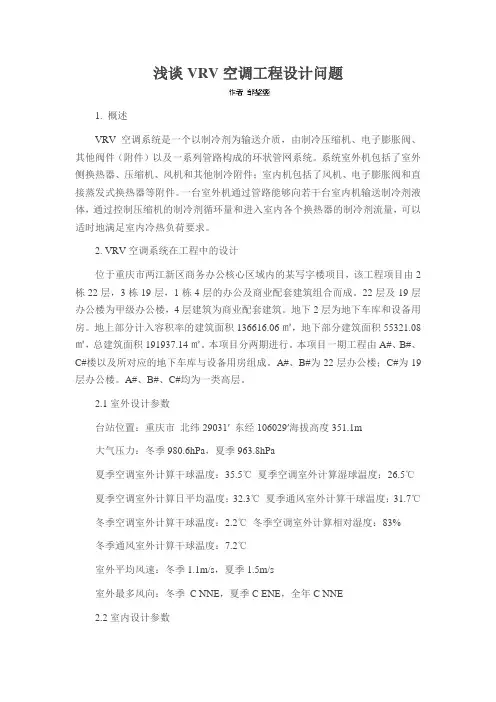

浅谈VRV空调工程设计问题
浅谈VRV空调工程设计问题1. 概述VRV空调系统是一个以制冷剂为输送介质，由制冷压缩机、电子膨胀阀、其他阀件（附件）以及一系列管路构成的环状管网系统。
系统室外机包括了室外侧换热器、压缩机、风机和其他制冷附件；室内机包括了风机、电子膨胀阀和直接蒸发式换热器等附件。
一台室外机通过管路能够向若干台室内机输送制冷剂液体，通过控制压缩机的制冷剂循环量和进入室内各个换热器的制冷剂流量，可以适时地满足室内冷热负荷要求。
2. VRV空调系统在工程中的设计位于重庆市两江新区商务办公核心区域内的某写字楼项目，该工程项目由2栋22层，3栋19层，1栋4层的办公及商业配套建筑组合而成。
22层及19层办公楼为甲级办公楼，4层建筑为商业配套建筑。
地下2层为地下车库和设备用房。
地上部分计入容积率的建筑面积136616.06㎡，地下部分建筑面积55321.08㎡，总建筑面积191937.14㎡。
本项目分两期进行。
本项目一期工程由A#、B#、C#楼以及所对应的地下车库与设备用房组成。
A#、B#为22层办公楼；C#为19层办公楼。
A#、B#、C#均为一类高层。
2.1室外设计参数台站位置：重庆市北纬29031′ 东经106029′海拔高度351.1m大气压力：冬季980.6hPa，夏季963.8hPa夏季空调室外计算干球温度：35.5℃夏季空调室外计算湿球温度：26.5℃夏季空调室外计算日平均温度：32.3℃夏季通风室外计算干球温度：31.7℃冬季空调室外计算干球温度：2.2℃冬季空调室外计算相对湿度：83%冬季通风室外计算干球温度：7.2℃室外平均风速：冬季1.1m/s，夏季1.5m/s室外最多风向：冬季 C NNE，夏季C ENE，全年C NNE2.2室内设计参数房间名称夏季冬季最小新风噪声温度湿度温度湿度M3/人·h dB（A）℃% ℃%办公24 ≦65 20 ≦50 30 ≦50电梯厅28 ≦65 18 ≦50 10 ≦50大厅28 ≦65 18 ≦50 10 ≦502.3冷热源及空调系统设计2.3.1空调负荷对A#、B#、C#楼进行逐时、逐项的冷负荷计算，A#楼计算总冷负为3799KW，总热负荷为1783KW。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供冷、供热、新风以及热水供应等多项功能于一体的空调
系统，具有调节性能好、节能效果显著等特点，因此在实际工程中得到了广泛应用。
在工
程设计中，对VRV多联机系统的深化设计是确保系统正常运行和具有高效性能的关键。
本
文将对VRV多联机系统在实际工程中的深化设计进行浅析。
在VRV多联机系统的深化设计中，需要充分考虑系统的整体性能和运行要求。
根据实
际工程的需求，对系统的冷负荷和热负荷进行合理估算和分配，确定合适的型号和数量的
室内机，以及设置合理的管道布置和连接方式，以最大限度地提高系统的供冷、供热和新
风换气效果。
在室内机的选择和配置上，需要考虑到不同区域的使用需求和独立控制的要求。
根据
各个房间的功能和用途，选择合适的室内机型号，并进行适当的配置和分组。
为了实现精
确的温度和湿度控制，可以增加室内机的数量，使每个房间都能够独立调节温度和湿度。
在系统的管道布置和连接方面，需要遵循一定的设计原则。
设计师应根据系统的冷负
荷和热负荷分布情况，合理规划管道的路径和管径，确保系统的供冷和供热效果均匀稳定。
为了保证系统的高效运行，需要合理设置和连接冷凝水管道、排水管道和井管等设备。
在实际工程中，还需要充分考虑系统的运行和维护要求。
在设计时，应充分考虑系统
的节能效果和环保性能，选择合适的设备和控制方式。
需要预留足够的维护通道和空间，
以便后期系统的维护和保养。
设计师还应提供系统的图纸和技术说明书，以便施工和运维
人员进行操作和维护。
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种先进的中央空调系统，具有节能、灵活性高等优势，在实际工程中应用广泛。然而，为了能够更好地满足实际工程需求，需要对VRV多联机系统进行深化设计。
首先，深化设计应关注系统的整体性能。在实际工程中，建筑物的空间布局、使用功能等会对系统的整体性能产生影响。因此，深化设计应根据具体工程需求，选择合适的VRV多联机系统模型和配置方案。同时，应考虑系统的功率范围、冷暖负荷等要素，Байду номын сангаас保系统能够满足不同区域的温度需求。
综上所述，VRV多联机系统在实际工程中的深化设计应关注整体性能、维护和管理、系统的安全性、能耗问题以及智能化和人性化等方面。只有通过深化设计，才能将VRV多联机系统发挥到最佳状态，为实际工程提供高效、节能、安全、稳定的中央空调解决方案。
其次，深化设计应考虑系统的维护和管理。一旦系统安装完成，后续的维护和管理是至关重要的。深化设计时应考虑系统的易维护性，包括冷凝水管道的设置、排水设计等。此外，应设计合理的管道布局和分支，便于维修和管道疏通。还可以考虑设置合适的检查孔和操作孔，方便对系统进行检查和操作。
另外，深化设计应关注系统的安全性。在实际工程中，系统的安全性是至关重要的。深化设计时应选择高品质的设备和材料，确保系统的安全性能。同时，应考虑系统的防冻和排气功能，以及安全保护装置的设置。
此外，深化设计还应关注系统的能耗问题。在实际工程中，节能是中央空调系统设计的重要目标之一、因此，深化设计时应考虑系统的节能性能。可以选择带有能效标志的设备和材料，合理选用低耗能的组件和设备，设计合理的供回水温差，减少能耗。
最后，深化设计还应考虑系统的智能化和人性化。随着科技的发展，VRV多联机系统可以实现智能控制和远程监控。深化设计时可以考虑系统的智能化功能，配备智能控制面板以及与其他智能设备的连接功能，提高系统的便捷性和人性化。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计VRV多联机系统是一种适用于商业建筑和高端住宅的空调系统，它具有高效节能、灵活多变、空调舒适等特点，因此在现代建筑中得到了广泛的应用。
在实际工程中，VRV多联机系统的深化设计是非常重要的，它涉及到系统的选型、管道设计、空调终端设置等诸多方面，对于系统的效果和运行稳定性有着直接的影响。
本文将从系统结构设计、管道布局设计、控制策略设计等方面进行浅析，探讨VRV多联机系统在实际工程中的深化设计。
对于VRV多联机系统在实际工程中的深化设计，需要充分考虑系统结构设计。
在系统结构设计中，需要考虑系统的制冷量、制热量、冷热水供应等方面，合理的确定系统的类型和规模，从而为整个系统的设计和施工提供依据。
在系统结构设计中还需要考虑系统的可靠性和稳定性，合理的分配系统的负荷，确保系统在各种工况下都能够稳定运行。
在管道布局设计方面，需要根据实际工程的布局和空间限制，确定合理的管道布局方案。
在VRV多联机系统中，需要考虑冷媒管道、冷热水管道、排水管道等的布局，要确保各个管道的连接合理、通风良好、易于维修和维护。
还需要考虑管道的绝热、防腐和防水等要求，确保整个系统的安全稳定运行。
在控制策略设计方面，需要根据系统的实际需求，合理的设计控制策略。
在VRV多联机系统中，需要考虑系统的分区控制、负荷平衡、能耗优化等方面。
通过合理的控制策略设计，可以有效地提高系统的效率，降低系统的能耗，达到节能减排的目的。
在实际工程中，VRV多联机系统的深化设计是非常重要的，它涉及到诸多方面的技术和工程问题。
只有进行了深化设计，才能够确保系统在施工和运行中能够达到预期的效果，从而为建筑提供舒适的室内环境和良好的能源利用。
在VRV多联机系统的深化设计中，需要充分考虑系统结构设计、管道布局设计、控制策略设计等方面，确保系统在施工和运行中能够达到预期的效果。
还需要结合实际工程的具体要求和限制，进行合理的优化和调整，从而为建筑提供高效节能的空调系统。

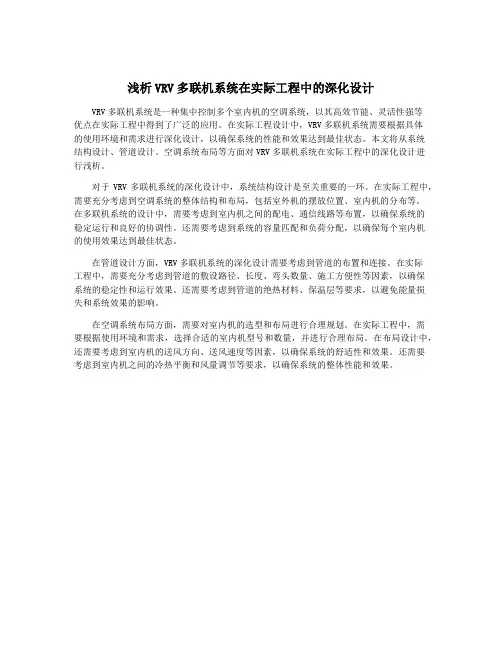

浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中控制多个室内机的空调系统，以其高效节能、灵活性强等
优点在实际工程中得到了广泛的应用。
在实际工程设计中，VRV多联机系统需要根据具体
的使用环境和需求进行深化设计，以确保系统的性能和效果达到最佳状态。
本文将从系统
结构设计、管道设计、空调系统布局等方面对VRV多联机系统在实际工程中的深化设计进
行浅析。
对于VRV多联机系统的深化设计中，系统结构设计是至关重要的一环。
在实际工程中，需要充分考虑到空调系统的整体结构和布局，包括室外机的摆放位置、室内机的分布等。
在多联机系统的设计中，需要考虑到室内机之间的配电、通信线路等布置，以确保系统的
稳定运行和良好的协调性。
还需要考虑到系统的容量匹配和负荷分配，以确保每个室内机
的使用效果达到最佳状态。
在管道设计方面，VRV多联机系统的深化设计需要考虑到管道的布置和连接。
在实际
工程中，需要充分考虑到管道的敷设路径、长度、弯头数量、施工方便性等因素，以确保
系统的稳定性和运行效果。
还需要考虑到管道的绝热材料、保温层等要求，以避免能量损
失和系统效果的影响。
在空调系统布局方面，需要对室内机的选型和布局进行合理规划。
在实际工程中，需
要根据使用环境和需求，选择合适的室内机型号和数量，并进行合理布局。
在布局设计中，还需要考虑到室内机的送风方向、送风速度等因素，以确保系统的舒适性和效果。
还需要
考虑到室内机之间的冷热平衡和风量调节等要求，以确保系统的整体性能和效果。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计VRV多联机系统是一种集中供冷供暖的空调系统，采用了变频技术和独立控制系统，可以实现每个房间的独立调节温度。
在实际工程中，VRV多联机系统的深化设计对于系统的正确安装和运行至关重要。
本文将针对VRV多联机系统在实际工程中的深化设计进行浅析。
在进行VRV多联机系统的深化设计时，需要进行详细的热负荷计算。
热负荷计算是确定系统冷热负荷，选择合适的设备容量的基础。
通过精确的热负荷计算，可以确保系统在不同环境条件下的稳定运行，并避免设备过载或不足的问题。
在多联机系统的深化设计中，需要合理规划管道布局和管道尺寸。
管道布局的合理性对系统的成本、节能和运行效果有着重要影响。
根据不同的房间和需求，需要合理安排室内机和室外机之间的管道连接，减少管道长度和弯头数量，减小压力损失和能源消耗。
管道尺寸的选择也需根据需求计算管道阻力和流量，保证系统的正常运行。
VRV多联机系统的深化设计还需要关注系统的风量调节和水平补水装置的设计。
在多联机系统中，需要设置风量调节装置保证室内机的风量均衡，并根据需求调节风量大小，以保证室内机的运行效果和舒适度。
多联机系统还需要设置水平补水装置，以补充系统的冷却水，保证系统冷却效果和稳定性。
在深化设计中需要对系统的控制系统进行合理的设计。
VRV多联机系统采用独立控制技术，每个室内机都有单独的控制系统，可以实现每个房间的独立调节温度。
在深化设计中，需要确定控制系统的参数设置，如温度范围、控制逻辑等，以满足用户的需求。
VRV多联机系统在实际工程中的深化设计需要进行详细的热负荷计算，合理规划管道布局和管道尺寸，关注系统的风量调节和水平补水装置的设计，并进行控制系统的合理设计。
通过合理的深化设计，可以确保系统的稳定运行和高效能耗，满足用户的舒适需求。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计1. 引言1.1 VRV多联机系统简介VRV多联机系统是一种集中供热、制冷、通风于一体的空调系统，能够实现不同房间或区域的独立温度控制。
其核心技术是采用一个集中的空气处理机组，通过多个室内机组实现对不同区域的控制，并且可以根据需要自动调整输出功率，实现能耗的优化。
在VRV多联机系统中，每个室内机组都可以单独运行，具有独立的温度控制和定时功能，实现了不同房间或区域的个性化空调需求。
VRV多联机系统还具有节能高效、安装方便、维护简单等优点，逐渐成为居家和商业空调的主流选择。
VRV多联机系统通过其灵活性和高效性，满足了不同用户的空调需求，成为目前市场上备受青睐的空调系统之一。
在实际工程中，对VRV多联机系统进行深化设计是非常必要的，可以进一步提升系统的性能和效率，确保系统在长期运行过程中的稳定性。
1.2 深化设计的必要性深化设计是指在基础设计完成的基础上，进一步优化和完善设计方案，以满足更多的需求和提高系统性能。
在VRV多联机系统的实际工程中，深化设计是十分必要的。
深化设计可以提高系统整体设计的优化。
通过细致的设计和计算，可以减少系统的能耗，提高系统的效率，减少运行成本。
深化设计还可以优化系统的供热供冷效果，提高室内舒适度，提升用户体验。
深化设计可以优化电气连接的设计。
合理的电气连接设计可以提高系统的稳定性，减少故障率，延长系统的使用寿命。
深化设计还可以减少电气线路的长度，减小线路损耗，降低能耗。
深化设计在VRV多联机系统的实际工程中具有重要意义，可以提高系统的性能和效率，降低运行成本，提升用户体验。
未来发展中，需要不断探索和改进深化设计方法，推动VRV多联机系统在实际工程中的应用。
2. 正文2.1 系统整体设计优化系统整体设计优化是VRV多联机系统中非常重要的一环，它涉及到整个系统的性能、效率和稳定性。
在实际工程中，系统整体设计优化可以通过以下几个方面来实现。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计VRV多联机系统是一种应用广泛的空调系统，特别适合大型建筑和办公场所的空调需求。
在实际工程中，VRV多联机系统的深化设计是非常重要的，它涉及到各种参数的设置、系统的布局以及设备的选型等方面。
本文将对VRV多联机系统在实际工程中的深化设计进行浅析，希望能够为工程师和设计师提供一些参考。
一、系统参数的设置在VRV多联机系统的深化设计过程中，首先需要对系统的各种参数进行设置。
这些参数包括制冷剂种类、制冷量、制热量、风量等，这些参数的设置将直接影响到系统的运行效果和能耗。
在制冷剂种类的选择方面，应根据实际情况和环保要求来确定，一般常用的有R410A和R32等。
制冷量和制热量的设置则需要结合建筑的热负荷和使用需求来确定，这需要进行专业的热负荷计算和场地调研。
风量的设置也需要根据实际情况来确定，包括室内机和室外机的风量匹配以及管道的风阻等。
二、系统布局的设计VRV多联机系统的系统布局设计是深化设计中的重要环节，它将直接影响到系统的运行效果和维护管理。
在系统布局设计过程中，需要考虑到室内机的位置设置、管道的布置以及室外机的安装位置等方面。
室内机的位置设置需要考虑到室内空间的合理利用和空调效果的均匀性，同时也要避免室内机之间的干扰和阻碍。
管道的布置需要考虑到管道的长度、弯头的数量、管道的绝热保护以及排水等方面，这将直接影响到系统的运行效果和能耗。
室外机的安装位置需要考虑到风量的散热和噪音的影响，通常应选择在通风良好的位置，并且远离人口密集的区域。
三、设备选型的确定在VRV多联机系统的深化设计过程中，设备的选型是非常重要的一个环节。
设备的选型应根据实际场地情况、使用需求以及预算等来确定。
在室内机的选型方面，需要考虑到不同房间的使用需求和空间大小来选择合适的室内机型号和数量。
还需要考虑到室内机的外观设计和安装要求。
在室外机的选型方面，需要考虑到系统的总制冷量和制热量来确定室外机的数量和型号，同时还要考虑到室外机的外观设计和安装要求，以及室外机之间的间距和安装方式等。
浅析VRV多联机系统在实际工程中的深化设计
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供冷供热的空调系统，通过一台主机连接多个室内机，实现不同空间的个别控制。
在实际工程中，需要进行深化设计来满足不同的使用需求和空间特点。
在进行VRV多联机系统的深化设计时，需要考虑到不同房间的负荷需求差异。
不同房间的面积、朝向、使用用途等因素会导致不同的负荷需求，因此需要进行负荷计算，确定每个房间需要的冷热量，从而合理配置室内机的数量和容量。
还需要考虑到各个房间之间的热平衡问题，避免出现某些房间过热或过冷的情况。
还需要考虑到VRV多联机系统与其他系统的协同工作。
在实际工程中，VRV多联机系统往往需要与其他系统进行协同工作，如新风系统、空气净化系统等。
这就要求在深化设计中考虑到各个系统之间的配合和联动，确保系统能够正常运行并满足使用需求。
在深化设计中还需要考虑到VRV多联机系统的管道布置和管道长度等问题。
由于VRV 多联机系统需要通过管道连接主机和室内机，因此需要合理设计管道的布置和管道长度。
管道布置应避免过多的弯曲和扩管，以减小管道压力损失。
管道长度也要控制在一定范围内，避免过长导致能耗增加和系统运行效率下降。
在深化设计中还需要考虑到VRV多联机系统的控制和调试。
VRV多联机系统的控制是通过中央控制器实现的，因此需要考虑到控制系统的布线和控制逻辑的设计。
在系统调试过程中，需要对各个室内机进行调试和平衡，确保各个室内机的运行状态一致，系统能够正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈VRV空调系统冷媒管的深化设计
随着现代建筑的功能扩展，越来越多的住宅楼选择VRV空调系统来解决生活供冷供热问题，不同于一般集中控制中央空调的是，VRV空调系统由若干个独立的系统组成，分区域分户控制简便灵活，而每个系统又是由冷媒管将室外机和多台室内机串联在一起，如何选择冷媒管是我们面临的重点问题。
以下是我个人结合厂家资料总结的一点经验，供大家参考。
对于一个完整独立的VRV空调系统来说，它是由一台室外机（大容量的采用多联机）和多台室内机组成，然后采用一根气管和一根液管（气管、液管一般采用脱脂紫铜管）串接起来，气管、液管的作用和空调供回水管的原理一样，只不过里面循环的是制冷剂（较常用的是410A），通过室外机的大风扇与大气进行集中换热。
首先，确定室内机支管管径。
以大金空调为例，室内机配管尺寸见下表：
其次，确定主管管径。
从末端开始，也就是距离室外机最远的一台室内机，依次累加次远位置的室内机容量指数，直到距离室内机最
近的一台室内机，就可以逐段确定主管的管径，主管配管尺寸见下表：
室外机的容量型号一般不得低于室内机总容量型号的80%，最好达到容量配比1：1，所以接至室外机的主管管径按室内机总容量来确定。
最后，确定支管与主管连接的配件分歧器。
与空调水管分三通作用类似，冷媒管是通过一种叫分歧器的专用接头来连接的，和确定主管管径一样，分歧器的选择也是通过末端所带的室内机总容量指数来选择，见下表：
图解如下：
1~6为室内机，7为室外机，a~l为管路，一般设计图上也只显示一路，实际为重合的气管、液管，A~C为分歧器。
室内机支管a的管径由室内机4的容量确定，室内机支管h的管径由室内机3的容量确定，室内机支管k的管径由室内机6的容量确定；主管e的管径由室内机1~6的总容量确定，主管c的管径由室内机3、4、6的总容量确定，主管f的管径由室内机3、6的总容量确定；分歧器A的型号由室内机1~6的总容量确定，分歧器B的型号由室内机2~6的总容量确定，分歧器C的型号由室内机3、4、6的总容量确定。
通过对室内机控制区域实际负荷的核算，我们还可以合理的改变或者减少室内机，从而降低工程成本。
因此，VRV空调系统的深化设计值得我们作更深入的了解和学习。
