【CN110024672A】一种用于植物种植的抽水布【专利】
一种湿度可控的植物种植装置[实用新型专利]
![一种湿度可控的植物种植装置[实用新型专利]](https://img.taocdn.com/s3/m/9d09a49bf242336c1fb95e0f.png)
专利名称：一种湿度可控的植物种植装置专利类型：实用新型专利
发明人：陈姝妤,陈伟峰,张慧娟
申请号：CN202021280668.3
申请日：20200702
公开号：CN212993404U
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本实用新型提供一种湿度可控的植物种植装置。
所述湿度可控的植物种植装置包括箱体底座；门型支架，所述门型支架固定安装在所述箱体底座的顶部；升降机构，所述升降机构设置在所述门型支架上；顶板，所述顶板设置在所述升降机构上；湿度传感器，所述湿度传感器设置在所述顶板的顶部；喷洒机构，所述喷洒机构设置在所述顶板上。
本实用新型提供的湿度可控的植物种植装置具有可以放置于大棚内对湿度进行有效检测，在干燥的季节，可以进行湿度调节，无需人们专门看守，较为省时省力，效果较好的优点。
申请人：台州学院
地址：318000 浙江省台州市市府大道1139号
国籍：CN
代理机构：重庆项乾光宇专利代理事务所(普通合伙)
代理人：侯玉花
更多信息请下载全文后查看。
【CN209787980U】一种自动供水的植物栽培装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920605325.0(22)申请日 2019.04.29(73)专利权人 刘会瑶地址 072550 河北省保定市徐水县安肃镇永兴西路永安胡同9号楼1单元502号(72)发明人 刘会瑶 (74)专利代理机构 北京华识知识产权代理有限公司 11530代理人 汪浩(51)Int.Cl.A01G 9/02(2018.01)A01G 27/00(2006.01)(54)实用新型名称一种自动供水的植物栽培装置(57)摘要本实用新型公开了一种自动供水的植物栽培装置，包括本体，所述的本体上方连接有若干个伸缩杆的底端，若干个伸缩杆的顶端之间连接有支撑平台，所述的支撑平台顶端设置有蓄水箱，所述的蓄水箱的底端贯穿支撑平台连接有渗透层的顶端，渗透层的底端连接出水阀；本实用新型通过渗透层使蓄水箱中的水慢慢渗透到渗透层中，通过第一长条孔和第二长条孔之间的交集部分调节从吸水海绵层中渗透出来的水，从而可以实现自动供水。
权利要求书1页 说明书3页 附图4页CN 209787980 U 2019.12.17C N 209787980U权 利 要 求 书1/1页CN 209787980 U1.一种自动供水的植物栽培装置，包括本体（1），其特征在于：所述的本体（1）上方连接有若干个伸缩杆（2）的底端，若干个伸缩杆（2）的顶端之间连接有支撑平台（3），所述的支撑平台（3）顶端设置有蓄水箱（4），所述的蓄水箱（4）的底端贯穿支撑平台连接有渗透层（5）的顶端，渗透层（5）的底端连接出水阀（6）。
2.根据权利要求1所述的一种自动供水的植物栽培装置，其特征在于：所述的伸缩杆（2）由多个套接杆组成，每个套接杆的底端设置有弹性凸起，顶端设置有和弹性凸起对应的孔。
3.根据权利要求1所述的一种自动供水的植物栽培装置，其特征在于：所述的渗透层（5）从上到下依次为格栅层（7）、土壤层（8）、海绵层（9）和支撑层（10），所述的格栅层（7）上设置有多个渗透孔（11），所述的支撑层（10）上设置有多个第一长条孔（12），所述的格栅层（7）上方连接蓄水箱（4）的底部，所述的支撑层（10）下方连接出水阀（6）。

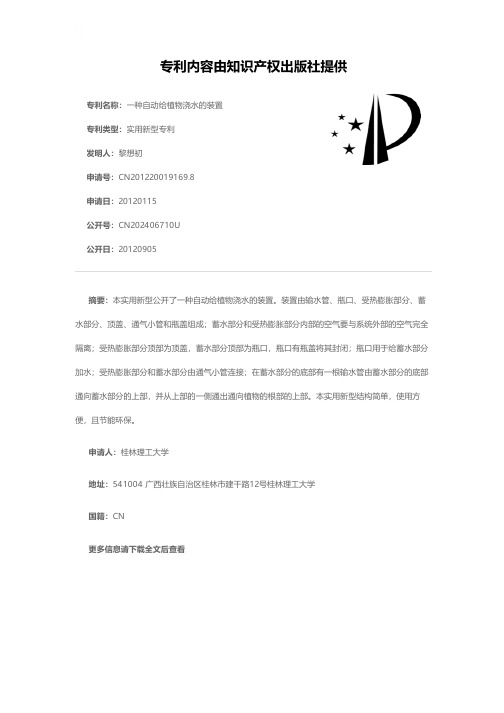

一种自动给植物浇水的装置[实用新型专利]
![一种自动给植物浇水的装置[实用新型专利]](https://img.taocdn.com/s3/m/f3fa3b66cc22bcd126ff0cfc.png)
专利名称：一种自动给植物浇水的装置专利类型：实用新型专利
发明人：黎想初
申请号：CN201220019169.8
申请日：20120115
公开号：CN202406710U
公开日：
20120905
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动给植物浇水的装置。
装置由输水管、瓶口、受热膨胀部分、蓄水部分、顶盖、通气小管和瓶盖组成；蓄水部分和受热膨胀部分内部的空气要与系统外部的空气完全隔离；受热膨胀部分顶部为顶盖，蓄水部分顶部为瓶口，瓶口有瓶盖将其封闭；瓶口用于给蓄水部分加水；受热膨胀部分和蓄水部分由通气小管连接；在蓄水部分的底部有一根输水管由蓄水部分的底部通向蓄水部分的上部，并从上部的一侧通出通向植物的根部的上部。
本实用新型结构简单，使用方便，且节能环保。
申请人：桂林理工大学
地址：541004 广西壮族自治区桂林市建干路12号桂林理工大学
国籍：CN
更多信息请下载全文后查看。
【CN209768511U】一种植物水培装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920341283.4(22)申请日 2019.03.18(73)专利权人 江苏富江农业科技发展有限公司地址 江苏省宿迁市洋河新区仓集镇河西村一组(72)发明人 马冲 张天柱 邢利利 王富强 陈银杰 佘鼎 (74)专利代理机构 淮安市科文知识产权事务所32223代理人 李锋(51)Int.Cl.A01G 31/06(2006.01)A01G 31/00(2018.01)A01G 31/02(2006.01)A01G 7/04(2006.01)(54)实用新型名称一种植物水培装置(57)摘要本实用新型公开了一种植物水培装置，包括第一支撑架、第二支撑架和配肥池，所述第一支撑架和第二支撑架相邻设置，所述配肥池内设有水泵，所述水泵出水口与循环主管道连通，所述循环主管道沿第一支撑架和第二支撑架之间设置并使循环主管道末端引入到配肥池实现循环，所述第一支撑架和第二支撑架上均多个置于隔板上的定植槽，所述循环主管道与定植槽的进水管道连通，所述定植槽的回水管道与循环主管道连通，所述进水管道末端设有浮球阀，所述回水管道上设有止回阀。
该装置操作简单，空间利用率高，实用性强，进水管道、回水管道合二为一，且为单循环管道，属于创新型模式，不仅能够体现观赏价值和生产价值，还能更好的节水控肥、生态环保。
权利要求书1页 说明书3页 附图4页CN 209768511 U 2019.12.13C N 209768511U权 利 要 求 书1/1页CN 209768511 U1.一种植物水培装置，其特征在于：包括第一支撑架（1）、第二支撑架（2）和配肥池（3），所述第一支撑架（1）和第二支撑架（2）相邻设置，所述配肥池（3）内设有水泵（4），所述水泵（4）出水口与循环主管道（5）连通，所述循环主管道（5）沿第一支撑架（1）和第二支撑架（2）之间设置并使循环主管道（5）末端引入到配肥池（3）实现循环，所述第一支撑架（1）和第二支撑架（2）上均多个置于隔板（6）上的定植槽，所述循环主管道（5）与定植槽的进水管道（8）连通，所述定植槽的回水管道（9）与循环主管道（5）连通，所述进水管道（8）末端设有浮球阀（10），所述回水管道（9）上设有止回阀（11），所述循环主管道（5）终端设有阀门（13）。
一种种子培育用吸水装置[实用新型专利]
![一种种子培育用吸水装置[实用新型专利]](https://img.taocdn.com/s3/m/e0841f548f9951e79b89680203d8ce2f01666548.png)
专利名称：一种种子培育用吸水装置专利类型：实用新型专利
发明人：费香兵,马宝俊,赵云
申请号：CN202122511369.7
申请日：20211019
公开号：CN216164168U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种种子培育用吸水装置，涉及种子培育设备技术领域，包括储水箱、支撑杆、培育箱、浮动套环、出水口、Z型管、种植板、种植孔、吸水层、螺纹柱、套筒、电机、加药口、连接管和水泵。
本实用新型通过设置浮动套环、出水口、分流管和Z型管起到了提高营养供应稳定性的作用，可准确的供应适量的营养液，使种子可在稳定的环境中进行培育，降低了液面波动带来的干扰，提升了培育效果，其操作简单，使用效果好，还通过设置螺纹柱、套筒和电机起到了提高适用性的作用，可根据不同种子对营养液吸收效率的差异，自由调节种子的浸泡深度，其即保障了营养的充分供应，又避免了种子被淹死的情况发生，综合使用效果较佳。
申请人：淮安明天种业科技有限公司
地址：223100 江苏省淮安市洪泽区朱坝镇工业集中区
国籍：CN
代理机构：南京明杰知识产权代理事务所(普通合伙)
代理人：贾娜娜
更多信息请下载全文后查看。

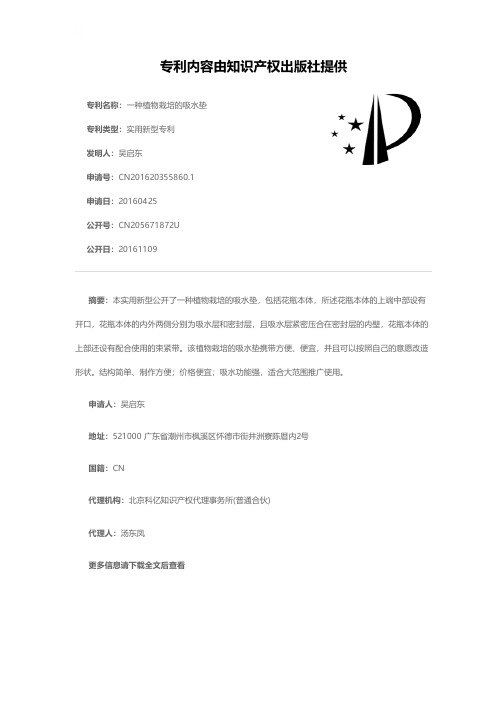

一种植物栽培的吸水垫[实用新型专利]
![一种植物栽培的吸水垫[实用新型专利]](https://img.taocdn.com/s3/m/744934eee87101f69e3195f3.png)
专利名称：一种植物栽培的吸水垫专利类型：实用新型专利
发明人：吴启东
申请号：CN201620355860.1
申请日：20160425
公开号：CN205671872U
公开日：
20161109
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种植物栽培的吸水垫，包括花瓶本体，所述花瓶本体的上端中部设有开口，花瓶本体的内外两侧分别为吸水层和密封层，且吸水层紧密压合在密封层的内壁，花瓶本体的上部还设有配合使用的束紧带。
该植物栽培的吸水垫携带方便、便宜，并且可以按照自己的意愿改造形状。
结构简单、制作方便；价格便宜；吸水功能强，适合大范围推广使用。
申请人：吴启东
地址：521000 广东省潮州市枫溪区怀德市街井洲寮陈厝内2号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。
【CN209572689U】一种植物移栽根部保湿稳固保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217353.5(22)申请日 2019.02.21(73)专利权人 淮阴师范学院地址 223300 江苏省淮安市淮阴区长江西路111号淮阴师范学院(72)发明人 赵利琴 (51)Int.Cl.A01G 23/04(2006.01)A01C 23/02(2006.01)(54)实用新型名称一种植物移栽根部保湿稳固保护装置(57)摘要一种植物移栽根部保湿稳固保护装置，它涉及涉及植物移植保护装置技术领域。
它包含衔接口、第一盖体、限位槽黑丝网、海绵层、混土层、第一降解膜层、营养液、第二降解膜层、土球、限位块、输液斗、通孔、橡胶圈、安装耳、安装块、第二盖体、经线、维线、卡槽，所述黑丝网的内侧壁上设置有海绵层，海绵层的表面设置有混土层，且混土层的表面设置有第一降解膜层，第一降解膜层的表面设置有营养液。
采用上述技术方案后，本实用新型有益效果为：结构简单，使用价值高，结构之间设置合理，结构紧凑，同时，该装置能够在植物移栽的过程中对植物移植后不同阶段都提供保护和营养供给，保持根部稳固湿润，提高植物成活率。
权利要求书1页 说明书3页 附图2页CN 209572689 U 2019.11.05C N 209572689U权 利 要 求 书1/1页CN 209572689 U1.一种植物移栽根部保湿稳固保护装置，其特征在于：它包含衔接口（1）、第一盖体（2）、限位槽（3）黑丝网（4）、海绵层（5）、混土层（6）、第一降解膜层（7）、营养液（8）、第二降解膜层（9）、土球（10）、限位块（11）、输液斗（12）、通孔（13）、橡胶圈（14）、安装耳（15）、安装块（16）、第二盖体（17）、经线（18）、维线（19）、卡槽（20），所述黑丝网（4）的内侧壁上设置有海绵层（5），海绵层（5）的表面设置有混土层（6），且混土层（6）的表面设置有第一降解膜层（7），第一降解膜层（7）的表面设置有营养液（8），营养液（8）的表面设置有第二降解膜层（9），且第二降解膜层（9）的内部设置有土球（10），黑丝网（4）的顶端分别设置有第一盖体（2）和第二盖体（17），第一盖体（2）和第二盖体（17）的顶端均设置有衔接口（1），且衔接口（1）内侧壁上均设置有橡胶圈（14）。
一种植物栽培系统与植物栽培布水装置[发明专利]
专利名称：一种植物栽培系统与植物栽培布水装置专利类型：发明专利
发明人：不公告发明人
申请号：CN201910173956.4
申请日：20190308
公开号：CN109757254A
公开日：
20190517
专利内容由知识产权出版社提供
摘要：一种植物栽培系统和植物栽培布水装置，包括一个或两个或多个与外接输水管连接的布水器接口端、用于给外接植物培植装置补水的布水端，布水器接口端与布水端内部连通；布水装置通过布水器接口端与外接水位控制器串联或并联，布水端包括布水腔体，布水腔体与布水器接口端内部连通;布水端包括毛吸装置，毛吸装置包括毛吸布水结构，毛细布水结构一端连通布水腔体内部，一端连通布水端外部；使用状态：外接水位控制器中的水位与布水腔体的水位等高变化，所述毛吸装置将布水腔体内的水通过毛吸作用流入植物栽培介质中。
申请人：深圳市品学优技术有限公司
地址：518172 广东省深圳市龙岗区龙城街道愉福路福园小区4栋复式702
国籍：CN
更多信息请下载全文后查看。
一种植物叶子布料及其制作方法[发明专利]
专利名称：一种植物叶子布料及其制作方法专利类型：发明专利
发明人：文家涛
申请号：CN201911138792.8
申请日：20191120
公开号：CN110789207A
公开日：
20200214
专利内容由知识产权出版社提供
摘要：一种植物叶子布料及其制作方法，它涉及布料制作技术领域，具体涉及一种植物叶子布料及其制作方法。
一种植物叶子布料，它由以下重量份数的原料组成：棕叶、荷叶、竹叶、丙烯酸胶水；所述的丙烯酸胶水的浓度为2%‑3%。
在夏季对荷叶进行采摘，然后进行清洗，清洗完成后，对荷叶进行高温风干或自然晾干后囤积保存；在夏季对棕叶进行采摘，采摘后清洗干净，对棕叶进行高温风干或自然晾干后囤积保存；在夏秋两季对竹叶进行采摘，采摘后清洗干净，对竹叶进行高温风干或自然晾干后囤积保存；采用上述技术方案后，本发明有益效果为：它通过对棕叶、荷叶、竹叶进行加工处理并应用到布料的制作中，使得布料的设计更加独特，具有特色，布料更舒适更环保。
申请人：东莞市顶好手袋皮具有限公司
地址：523000 广东省东莞市企石镇霞朗工业开发区
国籍：CN
更多信息请下载全文后查看。
一种适合植物生长的吸水海绵及其制备方法[发明专利]
专利名称：一种适合植物生长的吸水海绵及其制备方法专利类型：发明专利
发明人：王仁安
申请号：CN202111420366.0
申请日：20211126
公开号：CN113980340A
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本发明提供一种适合植物生长的吸水海绵及其制备方法，用聚乙烯醇、甲醛、淀粉构建可控制孔径的多孔海绵，具有优秀的保水性、透气性、过滤性、耐腐蚀性；为保证淀粉既作为造孔剂构建可控制孔径的多孔海绵，也作为添加组分大幅提升吸水海绵的综合性能，限定淀粉的添加量大于盐酸的添加量，淀粉为辐照玉米淀粉、辐照酶解淀粉和辐照氧化淀粉以质量比为1:1:(1.5‑2.4)配比而成；大幅提升吸水海绵中羧基的含量，增强吸水海绵的亲水性、保水性；对吸水海绵改性处理，聚乙烯醇缩甲醛在氧化还原引发体系中表面接枝聚合抗菌型两性离子单体磺酸甜菜碱甲基丙烯酸酯，在提高吸水海绵内部交联度的同时，得到具有抗菌性的互相连通的大孔结构的吸水海绵。
申请人：广州德棉科技有限公司
地址：510900 广东省广州市从化区街口街品荔大街22号2204房
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：郑晓丹
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910245038.8(22)申请日 2019.03.28
(71)申请人 四川三合坡面科技有限公司
地址 610000 四川省成都市金牛区光荣小
区金沙路88号6-2-401(72)发明人 李绍才 李付斌 孙海龙 (74)专利代理机构 成都玖和知识产权代理事务
所(普通合伙) 51238
代理人 胡琳梅(51)Int.Cl.
A01G 27/04(2006.01)B32B 3/24(2006.01)B32B 3/30(2006.01)B32B 7/08(2019.01)B32B 7/05(2019.01)
B32B 27/32(2006.01)B32B 27/12(2006.01)B32B 27/08(2006.01)B32B 9/02(2006.01)B32B 9/04(2006.01)B32B 27/02(2006.01)B32B 27/36(2006.01)B32B 27/06(2006.01)B32B 33/00(2006.01)
(54)发明名称
一种用于植物种植的抽水布(57)摘要
本发明公开了一种抽水布，尤其涉及一种用于植物种植的抽水布。
该发明包括吸水布，所述吸水布上均匀分布有多个贯穿吸水布的孔，吸水布的上下方分别设有上复合薄膜和下复合薄膜，所述上复合薄膜在孔的轴线相对应的位置向下凸起形成上突出部，所述下复合薄膜在孔的轴线相对应的位置向上凸起形成下突出部，且所述上突出部和所述下突出部均伸入孔内并通过热焊复合贴合在一起。
该发明中可以将低处的水分抽送至处于高处的植物利用，
并可控制水的通量。
权利要求书1页 说明书4页 附图1页
CN 110024672 A 2019.07.19
C N 110024672
A
权 利 要 求 书1/1页CN 110024672 A
1.一种用于植物种植的抽水布，其特征在于：包括吸水布(2)，所述吸水布(2)上均匀分布有多个贯穿吸水布(2)的孔(4)，吸水布(2)的上下方分别设有上复合薄膜(1)和下复合薄膜(3)，所述上复合薄膜(1)在孔(4)的轴线相对应的位置向下凸起形成上突出部，所述下复合薄膜(3)在孔(4)的轴线相对应的位置向上凸起形成下突出部，且所述上突出部和所述下突出部均伸入孔(4)内并通过热焊复合贴合在一起。
2.根据权利要求1所述的一种用于植物种植的抽水布，其特征在于：任意两个相邻的孔(4)之间的间距为10mm-50mm。
3.根据权利要求1所述的一种用于植物种植的抽水布，其特征在于：所述吸水布(2)为由超细旦高分子纤维、细旦高分子纤维和植物纤维混合后通过水刺法或针刺法编织制成。
4.根据权利要求3所述的一种用于植物种植的抽水布，其特征在于：所述超细旦高分子纤维为小于0.5dtex的超细涤纶纤维；
所述细旦高分子纤维为1.5dtex-2dtex的纤涤纶、丙纶纤维；
所述超细涤纶纤维、细旦高分子纤维、植物纤维分别占总份量的60-100％、0-35％、0-10％。
5.根据权利要求1所述的一种用于植物种植的抽水布，其特征在于：所述上复合薄膜(1)和下复合薄膜(3)均为不透水的薄膜，上复合薄膜(1)和下复合薄膜(3)的透气率≤0.5g/(m2.24h)，上复合薄膜(1)和下复合薄膜(3)的厚度30-60μm。
6.根据权利要求1所述的一种用于植物种植的抽水布，其特征在于：所述上复合薄膜(1)和下复合薄膜(3)均由聚乙烯或聚丙烯制成。
2。
