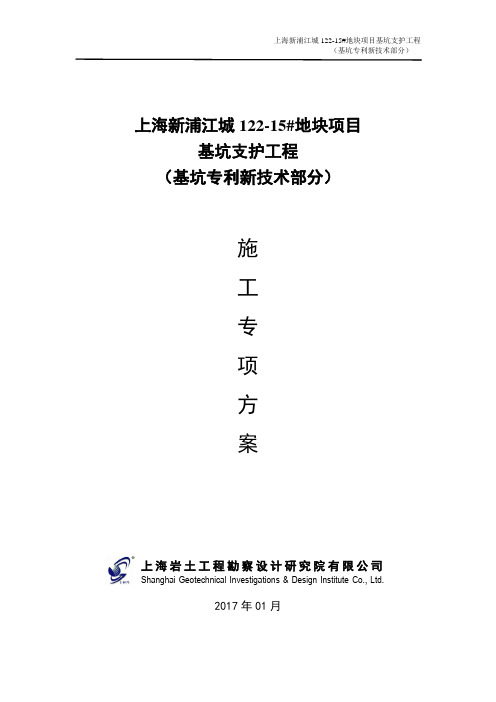

上海新浦江城122-15#地块项目基坑支护工程 （基坑专利新技术部分）施 工 专 项 方 案2017年01月上海岩土工程勘察设计研究院有限公司Shanghai Geotechnical Investigations & Design Institute Co., Ltd.第1章工程概况第1节工程概况1.1 一般概况（1）项目名称：上海新浦江城122-15#地块项目（2）项目位置：上海市闵行区浦江镇，陈行路、浦锦路、浦驰路（3）建设单位：上海天祥华侨城投资有限公司（4）基坑设计：上海岩土工程勘察设计研究院有限公司（5）项目规模：基坑总面积约5.0万m2，基坑周长约1000m1.2 基坑概况本工程基坑总面积约5.0万m2，基坑周长约1000m。
设置一层地下室，建筑±0.000相当于绝对标高+5.100m，周边道路路面绝对标高约＋4.400m，本工程地下室底板板面相对标高统一为-5.600m，地库底板厚度400mm，主楼底板厚度650mm，一般地下车库底板开挖深度为5.40m，主楼区域底板开挖深度为5.65m。
本工程基坑安全等级为三级。
经与建设单位、总包单位沟通，基坑西侧浦锦路中部约120m范围拟采用排桩+内抛式注浆钢管工艺，相关专利新技术相关设计参数为：６剖面：采用钻孔灌注桩+内抛式注浆钢管工艺，注浆钢管桩采用Φ273×10钢管，平均间距约3.6m，水平倾角为50°，桩长21.0m，单根水泥用量不小于4.0吨。
7剖面：采用土工法（双轴搅拌桩内插H700×300型钢）+内抛式注浆钢管工艺，注浆钢管桩采用Φ273×10钢管，平均间距约3.6m，水平倾角为50°，桩长21.0m，单根水泥用量不小于4.0吨。
本施工方案主要针对基坑专利新技术部分编制。
新工艺特点：排桩支护体系+注浆钢管桩内抛撑新工艺具有如下特点：1、融合多项国家专利。
2、代替了原有复杂的支撑体系，施工内容大大减小。
新浦江镇地块项目悬挑脚手架方案
悬挑脚手架施工方案一、工程概况工程名称：新建浦江镇123-1号地块商品项目工程；建设单位：上海天祥华侨城投资有限公司；设计单位：上海利恩建筑规划设计事务所；监理单位：上海金桥建设监理有限公司；123-111+2），100）厚2.3、《建筑结构荷载规范》（GB50009-2001）2.4、《混凝土结构设计规范》（GB50010-2002）2.5、《建筑地基基础设计规范》（GB50007-2002）2.6、《建筑施工安全检查标准》（JGJ59-99）2.7、《建筑钢结构焊接技术规范》（JGJ81—2002）2.8、《悬挑式脚手架安全技术规程》（DG/TJ08—2002—2006 ）2.9、《建筑施工高处作业安全技术规范》（JGJ80—91）2.10、《关于加强建设工程用钢管、扣件周转材料质量监督管理的通知》沪（2009）026号2.11、参照本工程施工图纸依米）四、脚手架体系选型本工程小高层住宅采用外脚手架采用双排悬挑式钢管脚手架，并采用绿色安全密网封闭。
严格按（JGJ59－99）和（JGJ130—2011）标准执行。
要求架子有足够的承载能力和稳定性，均布荷载控制在270kg/m以内。
（1）本小高层住宅工程落地脚手架搭设高度约6.0米；悬挑脚手架搭设高度约15.0米，考虑本工程的外墙装饰为涂料和面砖墙面，选择脚手架体系参数的里立杆离墙不小于0.35米，立杆横距1.05米，立杆纵向间距1.5米，步距1.8米，（底步高度一般为2米），扫地杆离地200，剪刀撑按45o～60o进行搭设。
在脚手架外侧面的护栏杆按1.2米设置二道搭设。
脚手架外立侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑之间拟采用兜网四步一隔离进行封闭。
为保证架体的整体承载力和稳定性，在各层结构处按规定设置(或（5）为了保证在电梯井内的施工和安全，考虑在电梯井内搭设井字型的施工防护脚手，基础座落在混凝土砼面上，并在电梯门口设置安全防护门。
安全防护施工方案
上海万科浦江镇127-1地块安全防护施工方案二零一零年十月目录1.工程概况 (1)2.编制依据 (1)3.安全防护栏杆施工方案 (1)4.安全防护棚施工方案 (3)4.1防护棚 (3)4.2人行防护通道 (3)5.施工注意事项 (4)安全防护施工方案1.工程概况上海万科浦江镇127-1地块位于闵行区浦江镇核心区，用地范围为芦恒路以南、江梅路以北、浦锦路以西。
总用地面积38123m2,总建筑面积88832.2平方米（不含保温），地上建筑面积：57136.8平方米不含保温，地下建筑总面积31695.4平方米。
根据工程的实际情况及现场条件，本工程结构施工采用2台JTZ5510型塔式起重机配合垂直运输工作，因施工需要，需安装二台JTZ5510塔吊配合结构施工，因此必须做好安全防护的工作。
防护栏杆：在所有基坑及深坑位置均要设置防护栏杆。
防护棚：在钢筋加工棚、木工加工棚等位置设置防护棚；其中在生活区和施工区的人行通道位置也要按照要求搭设人行防护通道。
2.编制依据本施工方案根据《建筑施工高处作业安全技术规范》（JGJ80-91）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、设计施工图纸（包括总平面图）、施工组织设计的要求进行编制。
3.安全防护栏杆施工方案1、基础施工阶段，基坑周边必须安装栏杆（高1.1m~1.2m左右），还必须悬挂安全绿网。
当在基坑四周固定时，钢管离边口的距离不应小于50cm。
2、在尚未安装栏杆或拦板的阳台、料台、雨篷、挑檐边，无外脚手的屋面与楼层周边及水箱周边都必须设置防护栏杆。
3、分层施工的楼梯口和梯段边，必须安装临时护栏。
顶层楼梯口应随施工进度安装正式防护栏杆。
4、施工井架和脚手架与建筑物通道的两侧边，必须设置防护栏杆。
地面通道上部应装设安全防护棚。
5、在操作平台两侧设置防护栏杆，平台口还应设置活动防护栏杆。
6、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度为0.5~0.6m。
上海市保障性安置工程浦江新一轮选址基地10-01地块6#楼资料汇总表
38 D-11 避雷引下线和变配室接地干线敷设分项工程质量验收记录 39 避雷引下线和变配室接地干线敷设检验批质量验收记录表
40 D-11 建筑物等电位联结分项工程质量验收记录 41 建筑物等电位联结检验批质量验收记录表
42 D-11 接闪器安装分项工程质量验收记录 43 接闪器安装检验批质量验收记录表

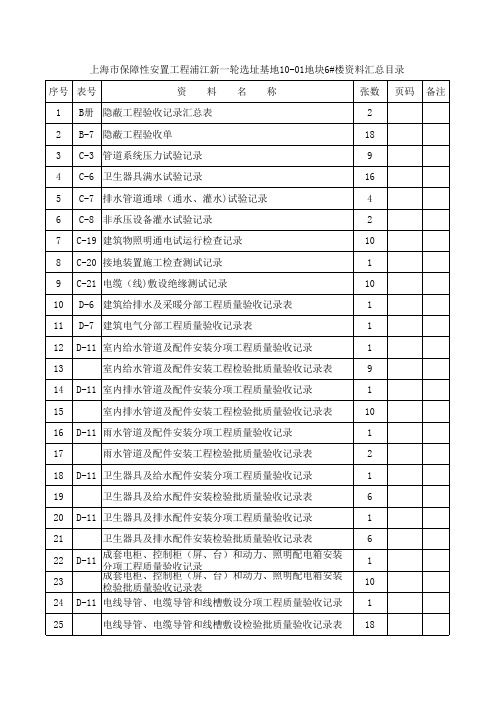

上海市保障性安置工程浦江新一轮选址基地10-01地块6#楼资料汇总目录 序号 表号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 18 9 16 4 2 10 1 10 1 1 1 9 1 10 1 2 1 6 1 6 1 10 1 18 页码 备注
B册 隐蔽工程验收记录汇总表 B-7 隐蔽工程验收单 C-3 管道系统压力试验记录 C-6 卫生器具满水试验记录 C-7 排水管道通球（通水、灌水)试验记录 C-8 非承压设备灌水试验记录 C-19 建筑物照明通电试运行检查记录 C-20 接地装置施工检查测试记录 C-21 电缆（线)敷设绝缘测试记录 D-6 建筑给排水及采暖分部工程质量验收记录表 D-7 建筑电气分部工程质量验收记录表 D-11 室内给水管道及配件安装分项工程质量验收记录 室内给水管道及配件安装工程检验批质量验收记录表 D-11 室内排水管道及配件安装分项工程质量验收记录 室内排水管道及配件安装工程检验批质量验收记录表 D-11 雨水管道及配件安装分项工程质量验收记录 雨水管道及配件安装工程检验批质量验收记录表 D-11 卫生器具及给水配件安装分项工程质量验收记录 卫生器具及给水配件安装检验批质量验收记录表 D-11 卫生器具及排水配件安装分项工程质量验收记录 卫生器具及排水配件安装检验批质量验收记录表 D-11 成套电柜、控制柜（屏、台）和动力、照明配电箱安装 分项工程质量验收记录 成套电柜、控制柜（屏、台）和动力、照明配电箱安装 检验批质量验收记录表 D-11 电线导管、电缆导管和线槽敷设分项工程质量验收记录 电线导管、电缆导管和线槽敷设检验批质量验收记录表
浦江镇201号-C3地块配套商品房施工组织设计
第一章编制依据1、编制说明本组织设计是根据浦江镇201号-C3地块配套商品房工程的具体特点，我公司与业主签订的工程合同，综合我公司现有的资源、配置情况，完成类似工程积累的经验，为保证本工程合同约定的工期，安全文明施工，质量等目标的实现而编制。
作为指导本工程的纲领性文件，在具体分部分项工程开工前，依据本组织设计编制具体实施方案，指导分部分项工程施工。
2、编制依据1）合同文件《闵行区浦江镇201号-C3地块配套商品房施工招标文件》《闵行区浦江镇201号-C3地块配套商品房技术标、商品标》《总承包合同》《补充协议》《会议纪要》2）设计文件上海市配套商品房浦江镇201号-C3地块1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#、12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#、23#、24#、25#楼及物业管理房，10KV中心站、1#、2#门卫、配电站、垃圾站、人防汽车库等组成以上房号的建设结构，给排水、电气、采暖、附房、绿化等施工图。
设计文件引用的标准图集《03G101-1》《03G101-2》《03G101-3》《03G101-4》97沪防56197沪防5623）国家及上海地区关于工程建设的有关质量验收规范、标准。
《建筑工程施工质量验收统一标准》（GB 50300-2001）《建筑地基基础工程施工质量验收规范》（GB 50202-2002）《钢筋焊接及验收规程》（JGJ 18-96）《钢筋焊接接头试验方法标准》（JGJ/T 27-2001）《混凝土结构设计规范》（GBJ10—89）（1993年、1996年局部修订）《混凝土结构工程施工质量验收规范》（GB 50204-2002）《混凝土泵送技术规程》（JGJ 10-95）《建筑装饰装修工程施工质量验收规范》（GB 50210-2001）《涂饰工程施工质量验收规范》（GB 50212-2003）《砌体工程施工质量验收规范》（GB 50203-2002）《混凝土小型空心砌块砌筑技术规程》《建筑地面工程施工质量验收规范》（GB 50209-2002）《建筑节能工程施工质量验收规范》（GB 50411-2007）《屋面工程施工质量验收规范》（GB 50207-2002）《建筑防水工程技术规程》《地下防水工程技术规程》《地下防水工程质量验收规范》GB50208—2002 《平战结合人民防空工程设计规程》DBJ08—49—96 《工程测量规范》（GB 50026-93）《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）《通风与空调工程施工质量验收规范》（GB 50243-2002）《建筑电气工程施工质量验收规范》（GB 50303-2002）《火灾自动报警系统施工及验收规范》（GB 50166-92）《建筑施工高处作业安全技术》（JGJ80—91）《施工现场临时用电安全技术规程》（JGJ46—2005）《建筑施工现场供电安全规范》（GB50104—93）《建筑施工扣件式钢管脚手架安全技术规程》（JGJ 130-2001）《建筑机械使用安全技术规程》（JGJ 33-2001）《建筑施工安全检查标准》（JGJ59－2003）4）现行国家、上海市有关安全生产的法令、法规及规定。
施工现场临时用电方案
施工现场临时用电方案目录1. 方案概述 (2)1.1 施工现场用电需求 (3)1.2 用电方案原则 (3)1.3 用电方案特点 (4)2. 技术安全方案 (5)2.1 用电线路布置方案 (7)2.1.1 电力传输线路 (8)2.1.2 电力分配线路 (9)2.1.3 支路布线 (10)2.2 安全防护措施 (11)3. 用电设备 (12)3.1 电力供应来源 (13)3.2 变配设备概况 (14)3.2.1 变压器选型 (15)3.2.2 断路器及电容器 (16)3.2.3 配电箱配置 (17)3.3 用电设备清单 (18)3.4 设备防护措施 (19)4. 环保措施 (19)4.1 环境影响评估 (20)4.2 污染控制措施 (21)5. 施工安排 (22)5.1 施工进度安排 (23)5.2 施工人员安排 (24)5.3 材料采购计划 (25)6. 运行维护 (27)6.1 日常巡检制度 (27)6.2 故障处理流程 (29)7. 成本预算 (30)7.1 设备采购成本 (31)7.2 安装施工成本 (32)7.3 供电成本 (33)1. 方案概述本方案旨在为施工现场提供安全、可靠、高效的临时电源，确保各个施工区域在建设期间能够正常运作。
该方案遵循国家相关电气安全标准和规范，以确保人员安全、设备安全以及施工现场的全面风险控制。
方案的主要内容包括但不限于：电力规划设计、供电系统的布置、电气设备的配置、安全防护措施、应急响应和维护管理等方面。
我们的目标是最大限度地降低施工现场的安全风险，提高作业效率，确保施工顺利进行。
临时用电方案将贯穿整个建设工作，从施工筹备阶段开始，直至施工结束。
我们将定期对电力系统进行检查和维护，确保其性能和稳定性。
提供必要的技术支持和培训，确保所有操作人员都能理解并遵守用电安全规程。
为了确保方案的有效实施，我们将密切监督现场用电情况，及时发现并解决问题。
我们将与相关管理部门保持良好沟通，确保所有的用电活动符合法律法规的要求。
外电防护方案(1)
瑶海区拆迁安置恢复点广德家园项目外电防护专项方案安徽联开建设工程有限责任公司二O一九年七月十七日目录一、工程简介二、防护措施三、制定有针对性的塔吊应急措施四、对施工人员进行有针对性的安全技术交底五、应急预案外电防护专项方案一、工程简介根据施工现场平面图以及对施工现场的实际勘踏，北面、东面侧有高压线路，根据《施工现场临时用电安全技术规范JGJ46—2005》要求，在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
其中北侧高压线路又在塔吊回转半径范围内，所以务必搭设高压线防护。
以此达到警示作用，北侧防护搭设长度为200米。
二、防护措施由于工地场地限制，现只能在原有的高压线路上架设安全警示栏，在原有的电杆上架设约200长的钢绞线，用绝缘安全警示杆套上，在钢筋棚背面约100米长的钢绞线上在加装安全警示灯带，防止塔吊作业时触碰临近高压线路（见附图）。
施工时应有电气工程技术人员和专职安全人员现场监护，作业时要采取停电方可施工。
三、制定有针对性的塔吊应急措施根据施工现场实际情况，对塔吊和高压线的不安全因素分析如下:1、塔机自身的不安全因素引起在大臂和变压器上空的高压线的直接接触。
防范措施：严格执行垂直运输机械管理制度，做到先检查和维修保养，确保塔吊安全运行。
设置专职指挥人员、塔吊司机，均应持证上岗，严格吊装规定。
2、塔吊吊物和变压器上空的高压线接触。
防范措施：对塔吊回转进行限位，塔机工作期间，不得转至警示防护区域位置，塔吊不工作时，要求将吊钩收起，不设限位；禁止一切材料、物件从警示区域进行吊运。
3、塔吊在正常运转时突然停电、因风吹等因素引起的吊运材料或吊钩碰撞。
防范措施：停电时如吊钩在变压器上空的高压线安全距离外必须保证塔吊大臂角度限位的有效性，因停电时大臂限位将无法电动控制，所以要求司机在第一时间内进行手动控制（用锚固件将齿轮固定）。
同时在防护架与防护架之间用钢丝绳进行拉结，用钢丝绳来阻挡吊钩、吊料等与高压线碰撞。
【施工管理】上海市浦江镇文明施工(精)
建设工程文明施工规范中兴建设有限公司新浦江城 122-101 施工工地边界设臵1.1一般规定1. 1. 1. 建设工程施工现场边界应以不妨碍交通和人、车通行为原则，必须设臵连续封闭的围护设施 , 必须保持围护设施完好、整洁 , 必须保持施工现场与外界的有效隔离.严禁无围护施工 , 严禁使用污损围护。
1。
1.2。
连续封闭的围护设施设臵应满足下列要求 :1. 凡在人流密集、繁华商业街施工的建筑工程、装饰装修工程 , 其施工现场边界应设臵围挡封闭.2。
施工工期大于 30d 的工程 , 其施工现场边界应设臵围挡封闭。
1.1。
3。
使用围挡的施工工地，出入口应按规定安装出入门，出入门宜设臵门禁设施。
1。
2。
围挡1.2.1。
一般区域施工现场围挡设臵高度不应低于 2m，重点区域施工现场围挡设臵高度不应小于 2.5m 。
1.2.1. 围挡应采用彩钢夹芯板、砌体或其他能满足强度要求的硬质材料。
围挡材料应满足硬度和耐燃性要求。
拆房工程围挡宜采用彩钢板等轻型硬质材料。
1.2.2。
用板材作围挡时 , 宜使用双层夹心彩钢板或具有相应硬度的板材，并应符合下列要求：1。
采用连续固定式基础时，板材支撑立杆应插入基础的底部 , 立杆间距不应大于 3m，横杆位于立杆的中部 , 并用扣件紧固 , 确保牢固稳定。
2。
采用移动式或固定式基础墩时，基础基座底宽不应小于 0.6m，上宽不应小于 0。
3m, 高不应小于 0。
5m 。
砖砌基础应与地面粘结牢固 ; 移动式基础，宜采用预制基础墩。
1。
2.3。
采用砖墙作围挡的，墙体厚度不应小于 0。
24m，严禁使用粘土砖砌筑（陈旧粘土砖利用除外，其墙柱和基础砌筑应符合相关技术规范和标准的规定。
砖砌墙体或裙基所用砌筑和表面抹平砂浆，应当使用商品预拌砂浆。
1。
2.4。
围挡设臵应挺直、整齐划一、清洁美观和无破损 , 外观应与周围环境协调. 围挡的稳固度 , 应满足抗 8级以上风力. 施工单位应安排专人维护围挡 , 及时清理围挡上张贴、涂写等各类小广告 , 确保围挡清洁、完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外电防护专项方案第一章工程概况1.工程概况工程临近闵瑞路红线（围墙）侧为高压线（长度约300m；高度约9m），在高压线下业主设有两台变压器(630KVA)供工地施工用电。
2.编制说明现场临近高压线设三台塔吊，4#；6#；8#楼的塔吊为QTZ80，臂长55米，因施工现场场地狭窄，运转空间极小，变压器及架空高压线均在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求：建筑工程（包括外脚手架具）的外侧边与外电架空线路（包括变压器）的边线之间的最小安全距离不得小于6m。
旋转臂架式起重机的任何部位或被吊物边缘与架空线路（包括变压器）边线最小水平距离不得小于2m。
综上所述，为保证塔吊的吊物起吊后在安全距离之外，以确保安全施工，故应对架空线路采取隔离措施。
第二章编制依据1、总平面图；2、施工现场实地勘察3、《施工现场临时用电安全技术规范》（JGJ46-2005）；4、《建筑施工安全检查标准》（JGJ59-99）5、国家相关规范规定。
第三章防护方法因临近高压线施工所用的三台塔吊均需要360度回转，所以现场围墙处通长搭设单侧防护栏。
高度超出高压线2米，水平距离高压线2米。
变压器周边均做防护，高度超出变压器2米，做法与单排防护架相同。
采用绝缘材料干燥的毛竹搭设防护架，搭设参数为：步高 1.8m，搭设高度为超过高压线2m。
同时在高压线保护架上设警示牌和夜间警示灯，警示牌上写：“高压线危险”，防护架顶部挂彩旗。
第四章施工技术要求1.搭设材料1.1根据现场实际情况，用干燥的毛竹搭设防护架，其中立杆小头直径不小于40mm，大头直径不大于100mm，长度不小于6m；横杆小头直径不得小于80mm。
1.2绑扎铁丝用12#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。
1.3 围护材料采用竹笆围护的做法，竹笆在高压线建筑物一侧。
2.搭设尺寸要求2.1防护架总长按现场内高压线长度确定，立杆间距为1.6米，水平杆步距为1.8米，第一步扫地杆距地0.15米。
防护距高压线距离不小于2米。
2.2防护栏每隔5米设抛撑一根，抛撑必须与地面牢固连接。
同时遇电杆处防护架与电杆进行连接，以保证防护架的稳定。
2.3 通常所有立杆和抛撑杆埋入地内不少于0.8米，保证其下部牢固，基底夯实不下沉。
为了保证防护架体的稳定，本防护架体每根立杆下方采用3米的Φ48×3.0钢管打入1米深，固定防护架立杆。
2.4防护架应牢固稳定具有抗风能力。
3.参照标准《施工现场临时用电安全技术规范》（JGJ46-2005）第4.1.4条、4.1.6条。
第五章搭设方法（一）.准备工作1.清除施工现场的障碍物,工地高压线下部分临时设施需拆除（仓库6间，厕所3间，场地要破坏）。
2.夯实搭设防护架范围内的回填土。
3.根据毛竹粗细、材质、外形等进行合理挑选分类，决定其用途及使用的部位。
4.根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。
（二）.施工程序确定立杆位置→挖立杆坑→竖立杆→绑大横杆→绑拉杆→绑抛撑、斜撑、剪刀撑等→设置连电杆点→搭设安全网→安装警示标志。
1.立杆坑：通常坑深800-1000mm，坑口直径较立杆直径大100mm。
坑底直径稍大于坑口直径，这样可容纳较多的回填土，坑口自然土破坏比较少，易于将立杆挤紧，埋设稳固。
本工程采用Φ48×3.5钢管打入1米深，固定防护架立杆。
2.扫地杆：防护架搭设高度较小，在立杆底部加绑扫地杆。
3.竖立杆：先竖两端头的立杆，再里中间立杆。
立杆竖好后，应纵成行，横成方，杆身垂直。
立杆弯曲时，其弯曲面应顺纵向方向，既不能朝高压线面也不能背高压线面，以保证大横杆能与立杆接触良好。
4.绑大横杆：防护架两端大横杆的大头应朝外。
绑扎第一步架的大横杆时，应检查立杆是否埋正、埋牢。
同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增强防护架的整体稳定。
5.双排架绑小横杆：小横杆绑再大横杆上，相邻的两根小横杆的大小头应相反放置。
小横杆绑在立杆上，上下相邻的两排小横杆应绑在立杆的不同侧面。
小横杆伸出立杆部分长度不得小于300mm。
7.绑斜撑、剪刀撑、抛撑：防护架搭设至三步以上时，即应绑设抛撑、斜撑、剪刀撑（防护架长超过15m）。
8.设置连电杆点：防护架高度超过7m时，随搭设防护架随设置连电杆点。
9.搭设安全网：按照《建筑施工安全网搭设安全技术规范》规定进行。
安全网应与脚手架立杆、横杆绑扎牢固，绑扎间距小于0.3m。
10、安装警示标志：在架体上方每隔十米左右插警示红旗，同时设置夜间警示红灯，在架体面对现场一面悬挂警示标语。
所有警示标志必须安装牢固。
（三）.绑扎方法1、直交：毛竹杆垂直相交，如立杆与大横杆相交处，立杆与小横杆相交处应采用平插十字扣或斜插十字扣的绑扎方法。
平插十字扣绑扎方法的绳扣不易松动，横杆沉降量小，效果较好。
绑扎时铁丝既要扭紧，使毛竹杆不松动，又不要扭紧过度，使铁丝绞段或受伤。
2、斜交：毛竹倾斜相交，如立杆与斜撑相交处，立杆与剪刀撑相交处，大横杆与斜撑相交处，应采用斜十字扣的绑扎方法。
斜十字扣用的铁丝两个单头必须从毛竹交角最小处插进，才易扭紧，保持毛竹不松动。
3、毛竹接长毛竹接长采用顺扣绑扎法，接头长度不少于1.5m,绑扣不少于3各，两端及中间各1个，扣的间距不大于0.75m。
接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化。
（四）.搭设标准1.立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高的1/1000，且不得大于100mm。
不得向外偏斜。
最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。
立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接头的搭接长度应跨两层大横杆，且不得小于 1.5m。
为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开。
2．大横杆：大横杆绑扎在立杆内侧，沿纵向平放。
大横杆必须按规定进行接长，接头应置于立杆处，大头伸出立杆200-300mm,并使小头压在大头上，搭接长度不小于1.5m。
接头位置，上下相邻大横杆的接头应错开一个立杆。
3.小横杆：小横杆绑扎在大横杆上，大头朝里。
伸出大横杆的长度不得小于200mm。
小横杆应等距离均匀布置，不得抽拆。
4.斜撑：斜撑设置在防护架的外侧，与地面不小于45度角倾斜。
齐底端埋入土中，底脚距立杆纵距一致。
5.剪刀撑：剪刀撑设置在脚手架外侧，是与地面成45-60度角的交叉杆件。
从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。
剪刀撑本身与立杆、大横杆相交处应绑牢。
6.抛撑：抛撑与地面成45-60度角。
防护架搭设到3步架高时，全高步大于7m，且墙体暂时无法设置连墙点，应每隔5米设置一根抛撑。
其底脚应埋入土中。
7.连电杆点：本防护架搭设高度大于7m时，设置连电杆点，使防护架牢固。
单排脚手架沿竖向每步架设置一个连杆点。
第六章施工安全措施1、搭设和拆除防护架必须由具有资质的专业队伍进行，操作人员必须持证上岗，且不得穿高跟鞋操作，有不适应高空作业的人员不得上岗（如恐高症等）。
操作时必须配戴安全帽、安全带、穿防滑鞋。
2、操作人员进入现场必须遵守安全生产六大纪律，必须带好安全帽及安全带，并扣好安全扣。
3、大雾、大雨和六级以上的大风天气，不得进行防护架上的高处作业，雨天后作业必须采取安全防滑措施。
4、初设时应有临时支撑，防止初立的立杆倾倒伤人。
5、在搭至近高压线时，须特别注意每传递的竹竿不得与高压线相碰，操作人员必须互相提醒，互相关心。
6、在搭设时，必须有专业的安全员全程巡视监控作业人员操作的各环节的安全动态情况，发现有不合安全规范的地方，尤其是在距高压线很近时必须全程监控。
7、在作业前，安全员应向班组操作人员作详细的交底并严格按照方案搭设技术要求进行。
8、作业人员在搭设过程中注意架体高升时防止竹杆特别是小横杆坠落伤人。
9、搭设前应搭设警戒线，并指派专人看护，防止人员进入警戒区。
第七章安全技术措施1、对各班组进行安全用电教育，特别电工、塔吊驾驶员除必要的安全交底、教育外；针对场内的高压线、变压器的使用安全，要求每日交接班检查，任何人员未经许可不得入内。
2、项目部把高压线、变压器立为重大危险源，针对重大危险源制定专职安全员每日巡检，项目部周检制度。
3、防护架搭设前必须根据规范规定和施工方案，制定防护架的安全技术措施。
6、为防止塔吊臂碰撞防护架，现场设监管人一名，负责监督场保护架边堆放材料。
7、塔吊设专职指挥一名，在高压线、变压器上方吊物时有专人指挥。
8、搭设时应通长拉线，立好立杆档子。
第八章防护架体检查（一）.防护架搭设和使用前的检查1.防护架搭设至三步架高时，应按设计要求检验，符合后，继续向上搭设。
至要求高度，并由工地技术负责人和安全员会同搭设班组按规定项目和要求进行检验，检查合格后办理交接验收手续方准许交付使用。
2.检验要求如下：（1）整体防护架必须保持垂直、稳定，不得向外倾斜。
（2）防护架与电杆的拉结点及剪刀撑必须牢固，间距符合设计规定。
（3）毛竹杆、镀锌铁丝的规格尺寸和材质必须符合规定。
（4）立杆、斜杆底部要牢固，填土要夯实，不得有松动现象。
（5）各杆件的间距及倾斜角度应符合规定。
（6）镀锌铁丝绑扎应符合规定，且不允许一扣绑扎三根杆件。
（二）.防护架使用期间的检查1．防护架使用期间必须设专人经常检查。
2．检查项目如下：（1）防护架有否出现倾斜或变形。
（2）绑扎点镀锌铁丝有否出现松脱和断裂。
（3）立杆有否出现沉陷和悬空。
检查后不合格部位必须及时修复或更换，符合规范规定后，方准许继续使用。
（三）.防护架在特殊情况下的检查大雨、大风、大雪及冰雪融化后，必须重新对防护架进行详细的检查，符合要求后，方准许继续使用。
（四）.管理1.材料部门购进的防护架毛竹规格和材质应符合规范规定，不得采购等外材或残次品作为防护架的部件使用。
2.施工过程中，未经技术负责人批准，不得随意抽拆防护架上的杆件，并应及时清除防护架上的垃圾和冰雪等杂物。
3.毛竹应按规定分别堆放，四周应设置消防器材，如灭火器、消防水桶等备用。
第九章防护架拆除1、架子使用完毕后应由专业架子工拆除防护架。
2、防护架拆除时，作业区及进出口处必须设置警戒标志，派专人指挥，严禁非作业人员进入。
3、拆除的杆件应自上而下传递或利用滑轮和绳索运送，不得从架子上向下随便抛落。
4、防护架拆除的要求1）防护架拆除必须严格遵守自上而下按顺序进行，后绑的先拆，先绑的后拆。
拆除顺序如下，安全网→剪刀撑→小横杆→大横杆→立杆等。
严禁上下同时进行拆除作业，严禁采用推倒或拉倒的方法进行拆除。
2）拆除杆件时的注意事项如下：立杆：先抱住立杆再解开最后两个绑扎扣。
