高空大跨度悬挑结构体系施工技术
浅谈高空大跨度悬臂式钢结构连廊吊装施工技术
浅谈高空大跨度悬臂式钢结构连廊吊装施工技术【摘要】：在高空大跨度钢结构连廊工程施工过程中,经常会因施工现场狭窄而无法实现高空平台搭设，从而给施工带来困难，为解决这个问题，采用连廊整体吊装的施工方法施工，不仅解决了施工现场狭窄的问题,还提高工程施工的进度，降低工程施工成本，确保工程施工质量和安全，本文通过实际案例，对高空悬臂式钢结构连廊吊装技术的施工方案进行论述，介绍具体的施工方法，讨论在工程施工当中所采用的安全措施，供相关人士参考。
【关键词】：钢结构吊装施工安全措施一、前言本项目地处昆明市官渡区宝海路与日新路交叉口， 1栋办公楼22F， 2栋办公楼15F，58.8m高处存在空中连廊连接两栋高层办公楼。
钢结构连廊在二栋主体结构上分别设置二根劲型钢柱和六根劲型钢梁，总共4根劲型钢柱，12根劲型钢梁，钢柱向下锚固两层，向上锚固一层，柱脚采用4根地脚螺杆固定，劲型钢柱、钢梁材质均为Q355B,劲型钢梁分别布置在连廊悬挑端对应三层位置，劲型钢梁通常为锚固,钢梁一端与劲型钢柱连接，一端采用埋件与混凝土柱连接，满足悬挑连廊安全性能。
钢结构连廊分为三层，每层之间采用斜撑与箱型柱支撑，框架梁为焊接H型钢，框架抗震等级为一级；钢连廊平面尺寸为17.4mX25.2m，由两个独立的悬臂结构组成，最大悬臂约为13m，总重量约为260吨，连廊各层结构布置如下图所示：钢连廊整体三维模型二、重难点及对应措施重点难点分析：高空连廊整体重量较大，总重达到260吨，单榀桁架重量约40吨，钢结构连廊高空安装措施难度大，安装高度较高达到67.65m。
根据项目特点，经过综合分析，将连廊的两个悬臂部分在地面进行拼装，并在悬臂中间进行临时连接，使两个悬臂结构形成整体，利用“超大型液压同步提升施工技术”将其整体提升到设计标高处，再进行对口处的杆件焊接，最后拆除中部临时连接部分，完成钢连廊整体提升安装工程。
三、钢连廊拼装计划钢连廊构件最大吊重6.1吨，经综合分析，可采用50吨的汽车吊和塔吊共同拼装，钢连廊地面拼装场地在一栋与二栋之间的地下室顶板位置，为此需要满足如下准备工作方可进行拼装工作。
高层建筑施工中的悬挑结构施工方案和防护要点
高层建筑施工中的悬挑结构施工方案和防护要点一、施工方案：从设计到实施在高层建筑施工中，悬挑结构是一项重要的施工任务。
它不仅仅是建筑的一部分，还体现了工程师的设计理念和技术能力。
在施工方案上，需要细致考虑以下几个方面：1.1 结构设计：悬挑结构的设计需要考虑到建筑物的整体平衡性和稳定性。
结构工程师需要进行详细的结构分析和计算，确保悬挑结构的承载能力和稳定性，同时保证其协调与整体建筑形式的一致性。
1.2 施工工艺：悬挑结构的施工工艺需要经过认真设计和安排，包括基础处理、材料的选用、悬挑结构的制作、安装等环节。
在施工过程中，需要合理控制工艺参数，确保施工的准确性和高效性。
1.3 安全保障：高层建筑施工中悬挑结构的安全保障至关重要。
在施工方案中，需要考虑到悬挑结构的施工期间和使用期间的安全性。
特别是悬挑结构的制作、吊装、连接等工艺环节，需要制定详细的安全措施和操作规范。
二、材料选择与加工工艺在高层建筑悬挑结构的施工中，材料的选择和加工工艺是决定悬挑结构质量和性能的关键因素。
2.1 材料的选择：悬挑结构的主要材料包括钢结构和混凝土结构。
钢结构具有高强度、轻质化和易加工等特点，适用于大跨度、高承载的悬挑结构。
混凝土结构则具有耐久性和抗震性等优点，适用于中小跨度的悬挑结构。
2.2 加工工艺：对于钢结构的悬挑部分，大部分采用焊接工艺进行制作。
精确的焊接技术和焊接材料的选择是保证悬挑结构质量的重要因素。
对于混凝土结构的悬挑部分，需要采用模板和铺设工艺进行施工，确保混凝土的均匀性和强度。
三、悬挑结构施工过程中的环境保护高层建筑悬挑结构的施工过程中，环境保护是必不可少的一环。
为了保护环境和降低对周边居民的影响，需要采取相应的措施。
3.1 噪声控制：悬挑结构的施工过程中通常伴随着大量机械设备的运转和工程车辆的行驶，会产生较高的噪音。
为了减少噪音对周边居民的干扰，需要采取相应的隔音措施和加强施工现场管理。
3.2 扬尘控制：高层建筑施工过程中会产生大量的扬尘，对周边环境和施工人员的健康造成影响。
大层高、大跨度结构悬挑式脚手架连墙件设置创新工法
大层高、大跨度结构悬挑式脚手架连墙件设置创新工法大层高、大跨度结构悬挑式脚手架连墙件设置创新工法摘要：随着建筑行业的迅猛发展，大层高、大跨度结构的建筑越来越多。
其中，悬挑式脚手架是一种常用的施工方法，但其连墙件设置一直存在困扰。
本文介绍了一种创新的工法，能够有效解决大层高、大跨度结构悬挑式脚手架连墙件设置的问题。
1. 引言悬挑式脚手架是在施工过程中悬挑在建筑物外墙外侧的脚手架。
由于其悬挑部分较长，需要设置连墙件来保证脚手架的稳定性和安全性。
然而，在大层高、大跨度结构中，传统的连墙件设置方式存在一些问题，如安装困难、不稳定等。
2. 问题分析传统的连墙件设置方式一般是通过钢管焊接或螺栓连接于结构上，但在大层高、大跨度结构中，安装这些连墙件十分困难。
此外，由于连墙件的连接方式单一，无法满足不同结构的要求，导致连墙件的稳定性较差。
3. 创新工法介绍为了解决上述问题，我们提出了一种创新的工法，使用可伸缩的连墙件和支撑架来设置大层高、大跨度结构悬挑式脚手架。
3.1 可伸缩的连墙件通过设计可伸缩的连墙件，可以便捷地安装于大层高、大跨度结构。
该连墙件采用两部分结构，一部分固定于建筑结构上，另一部分可以伸缩，以适应不同层高和跨度。
在安装时，可以根据实际需要调整连墙件的长度，使其与脚手架紧密连接，提高整个结构的稳定性。
3.2 支撑架为了增加连墙件的稳定性，我们引入了支撑架的概念。
支撑架是一种与连墙件垂直安装的支撑结构，起到增强连墙件的功能。
支撑架可以采用多种材料，如钢管、钢板等，通过螺栓或焊接固定于连墙件和建筑结构上。
支撑架的设置可以增加整个脚手架的承重能力和稳定性，使其能够适应各种大层高、大跨度结构。
4. 工法优势分析通过使用可伸缩的连墙件和支撑架，我们的创新工法具有如下优势：4.1 安装便捷：可伸缩的连墙件可以根据实际情况进行调整，灵活适应各种层高和跨度。
4.2 稳定可靠：支撑架的设置可以增加整个脚手架的稳定性，提高脚手架的承重能力。

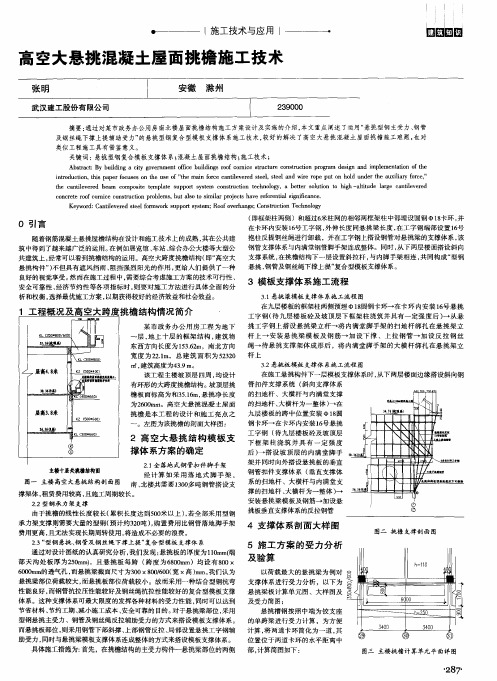

高空大悬挑混凝土屋面挑檐施工技术
