表面粗糙度符号
表面粗糙度符号表面粗糙度符号、代号1.图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
2.表面粗糙度的画法。
3.有关表面粗糙度的各项规定应按功能要求给定。
若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。
4.表面粗糙度参数和各项规定注写的位置。
ba1、a2 ——粗糙度高度参数的允许值（μm）；b ——加工方法、镀涂或其他表面处理；c ——取样长度（mm）；d ——加工纹理方向符号；e ——加工余量（mm）；f ——粗糙度间距参数值（mm）或轮廓支撑长度率5.图样上表示零件表面粗糙度的符号。
基本符号，表示表面可用任何方法获得。
当不加注粗糙度参数值或有关说明于简化代号标注基本符号加一短划，表示表面是用去除材料的方法获得。
例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等基本符号加一小圆，表示表面是用不去除材料的方法获得。
例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。
或者是用于保持原供应状况的表面在上述三个符号的长边上均可加一横线，用于标注有关参数和说明在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求6.当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应在图样上标注表面粗糙度参数的上限值或下限值。
7.当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。
8.表面粗糙度高度参数轮廓算术平均偏差R a值的标注见下表，R a在代号中用数值表示(单位为微米μm)，参数值前可不标注参数代号。
用任何方法获得的表面粗糙度，R用任何方法获得的表面粗糙度，R用去除材料方法获得的表面粗糙度，用去除材料方法获得的表面粗糙度，用不去除材料方法获得的表面粗糙度，m用不去除材料方法获得的表面粗糙度，粗糙度，，R糙度，的最小值为9.表面粗糙度高度参数轮廓微观不平度十点高度R z、轮廓最大高度R y值(单位为微米μm)的标注见下表，前需标注出相应的参数代号。
粗糙度最新符号与表示方法

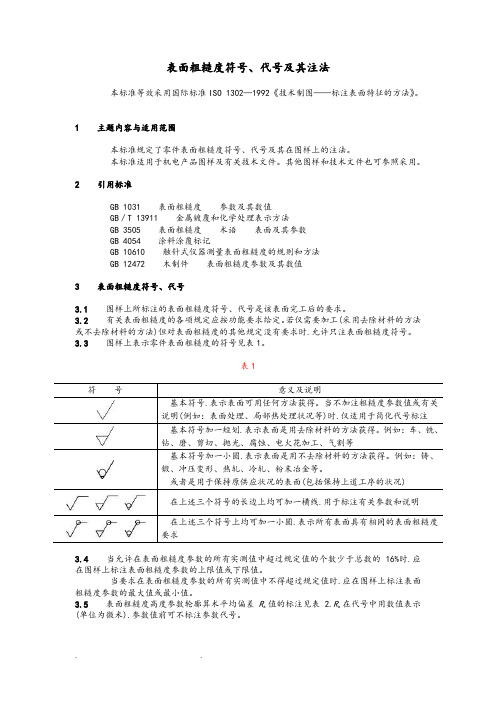

表面粗糙度符号、代号及其注法本标准等效采用国际标准ISO 1302—1992《技术制图——标注表面特征的方法》。
1 主题内容与适用范围本标准规定了零件表面粗糙度符号、代号及其在图样上的注法。
本标准适用于机电产品图样及有关技术文件。
其他图样和技术文件也可参照采用。
2 引用标准GB 1031 表面粗糙度参数及其数值GB／T 13911 金属镀覆和化学处理表示方法GB 3505 表面粗糙度术语表面及其参数GB 4054 涂料涂覆标记GB 10610 触针式仪器测量表面粗糙度的规则和方法GB 12472 木制件表面粗糙度参数及其数值3 表面粗糙度符号、代号3.1图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
3.2有关表面粗糙度的各项规定应按功能要求给定。
若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时.允许只注表面粗糙度符号。
3.3图样上表示零件表面粗糙度的符号见表1。
表1符号意义及说明基本符号.表示表面可用任何方法获得。
当不加注粗糙度参数值或有关说明(例如：表面处理、局部热处理状况等)时.仅适用于简化代号标注基本符号加一短划.表示表面是用去除材料的方法获得。
例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等基本符号加一小圆.表示表面是用不去除材料的方法获得。
例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。
或者是用于保持原供应状况的表面(包括保持上道工序的状况)在上述三个符号的长边上均可加一横线.用于标注有关参数和说明在上述三个符号上均可加一小圆.表示所有表面具有相同的表面粗糙度要求3.4当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时.应在图样上标注表面粗糙度参数的上限值或下限值。
当要求在表面粗糙度参数的所有实测值中不得超过规定值时.应在图样上标注表面粗糙度参数的最大值或最小值。
3.5表面粗糙度高度参数轮廓算术平均偏差R a值的标注见表2.R a在代号中用数值表示(单位为微米).参数值前可不标注参数代号。
机械制图 零件图 8-6表面粗糙度
符号
意 义及说 明
基本符号，表示表面可用任何方法获得。当不加注粗糙度 参数值或有关说明时，仅适用于简化代号标注。
基本符号加一短划，表示表面是用去除材料的方法获得。如 车、铣、磨、剪切、抛光、腐蚀、电火花加工、气割等。
基本符号加一小圆，表示表面是用不去除材料方法获得。 如铸、锻、冲压变形、热轧、冷轧、粉未冶金等，或者是用 于保持原供应状况的表面（包括保持上道工序的状况）。
齿轮、蜗轮等齿槽的粗糙度代 (符)号可注在分度线的延长线 上。键槽侧面的粗糙度代(符) 号可注在引出线上。
抛光 1.6
★ 齿轮、渐开线花键的 工作表面，在图中没有表 示出齿形时，其粗糙度代 号可注在分度线上。
RY2.5 RY2.5
螺纹工作表面需要注出粗 糙度代号而图形中又未画出 螺纹牙型时，其粗糙度代号 必须与螺纹代号一起注出。
优先选用轮廓算术平均偏差Ra
表面粗糙度的评定参数有：轮廓算术平均偏差（Ra）； 轮廓最大高度（Rz）。轮廓算术平均偏差Ra定义为：在取 样长度L内，轮廓偏距Yi绝对值的算术平均值。
Ra 1
L
Y (x)dx
L0
1、表面粗糙度数值的选择:
表面粗糙度反映了零件表面的加工质量，其数值越小，即 越光滑，表面质量越高，加工工艺越复杂，成本也越高。 因此，选择表面粗糙度时，即要考虑满足零件的功能要求 ，又要符合加工的经济性。
表面粗糙度对零件的配合性质、耐磨性、强度、抗腐性 密封性、外观要求等影响很大，因此，零件表面的粗糙度的 要求也有不同。一般说来，凡零件上有配合要求或有相对运 动的表面，表面粗糙度参数值要小。
二、表面粗糙度的主要参数
★ 轮廓算术平均偏差——Ra ★ 微观不平度十点高度——Rz ★ 轮廓最大高度——Ry
表面粗糙度符号
表面粗糙度符号、代号1.图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
或不去除材料的方法）但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度 符号。
4. 表面粗糙度参数和各项规定注写的位置。
b ——加工方法、镀涂或其他表面处理;c ----- 取样长度（mm ）；d ——加工纹理方向符号;e ----- 加工余量（mm ）；f ——粗糙度间距参数值（mm ）或轮廓支撑长度率al 、a2 al a2 c（f）粗糙度高度参数的允许值（H m ）；5. 图样上表示零件表面粗糙度的符号6. 当允许在表面粗糙度参数的所有实测值中超过规定值的个数少丁总数的16%时，应在图样上标注表面粗糙度参数的上限值或下限值。
7. 当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。
8. 表面粗糙度高度参数轮廓算术平■均偏差 R a 值的标注见下表，Ra在代号中用数值表小 （单位为微米K m ）,参数值前可不标注参数代号。
9. 表面粗糙度高度参数轮廓微观不平■度十点高度 R z 、轮廓最大高度R y 值（单位为微米卜 m ）的标注见下表，前需标注出相应的参数代号。
10. 取样长度应标注在符号长边的横线下面，见图 1若按GB 1061卜1989第6.1条中表1、表2的有关规定选用对应的取样长度时，在图样上可省略标注11. 若需要标注表面粗糙度间距参数轮廓的单峰平■均间距S值、轮廓微观不平■度的平均问距S m值或轮廓支承长度率tp时，应注在符号长边的横线下面，数值写在相应代号的后面。
图2a 是轮廓微观不平度的平均间距S m上限值的标注示例。
图2b是轮廓支承长度率t p的标注示例，表示水平■截距C在轮廓最大高度R y的50%位置上，支承长度率为70%,给出的t p为下限值。
图2c 为S m最大值的标注示例。
图2d为t p最小值的标注示例。
图212. 如该表面的粗糙度要求由指定的加工方法获得时，可用文字标注在符号长边的横线上面，见图3。
表面粗糙度符号
表面粗糙度符号、代号1.图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。
2.表面粗糙度的画法。
数字与字母的高度 2.5 3.5 5 7 10 符号的线宽0.25 0.35 0.5 0.7 1高度H1 3.5 5 7 10 14高度H28 11 15 21 30说明H1≈1.4h，H2=2H1，h——字高3.有关表面粗糙度的各项规定应按功能要求给定。
若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。
4.表面粗糙度参数和各项规定注写的位置。
a1 a2 e d bc(f)a1、a2 ——粗糙度高度参数的允许值（μm）；b ——加工方法、镀涂或其他表面处理；c ——取样长度（mm）；d ——加工纹理方向符号；e ——加工余量（mm）；f ——粗糙度间距参数值（mm）或轮廓支撑长度率5.图样上表示零件表面粗糙度的符号。
符号意义及说明基本符号，表示表面可用任何方法获得。
当不加注粗糙度参数值或有关说明(例如：表面处理、局部热处理状况等)时，仅适用于简化代号标注基本符号加一短划，表示表面是用去除材料的方法获得。
例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等基本符号加一小圆，表示表面是用不去除材料的方法获得。
例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。
或者是用于保持原供应状况的表面(包括保持上道工序的状况)在上述三个符号的长边上均可加一横线，用于标注有关参数和说明在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求6.当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应在图样上标注表面粗糙度参数的上限值或下限值。
7.当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。
8.表面粗糙度高度参数轮廓算术平均偏差R a值的标注见下表，R a在代号中用数值表示(单位为微米μm)，参数值前可不标注参数代号。
表面粗糙度及表面粗糙度的标注方法
一.表面粗糙度的符号注意：极限值表示参数的实测值中允许少于总数的16%的实测值超过规定值，高度参数常用Ra，在图中标注时常省略。
无max min则表示是上极限或下极限，如果有则表示最大值和最小值，单位为微米基本符号，表示可使用任何方法获得基本符号加一短划，表示表面用去除材料的方法获得表示用不去除材料方法获得（铸锻冲压等）表示所有表面具有相同的表面粗糙度要求二.表面粗糙度的代号1.d' =h/10；H=1.4h；h为字体高度a1、a2--粗糙度高度参数的允许值(mm)；b 加工方法、镀涂或其他表面处理；c 取样长度(mm)；d 加工纹理方向符号；e 加工余量(mm)；f 粗糙度间距参数值(mm)或轮廊支承长度率。
2.零件的加工表面的粗糙度要求由指定的加工方法获得，用文字标注在符号上边的横线，加工方法也可在图样的技术要求中说明3.加工纹理方向：=纹理平行于标注符号的视图的投影面⊥纹理垂直于标注符号的视图的投影面x纹理呈两相交的方向M纹理呈多方向c纹理呈近似同心圆R纹理呈近似的放射状p纹理无方向或凸起的细粒状4.加工余量：注在符号的左侧，标注时数值要加上括号，单位为毫米5.参数S Sm Tp l的标注，应标注在符号长边的横线下面，并且必须在参数值前注写参数的符号三。
表面粗糙度符号、代号在图样上的标注一般标注在可见轮廓线、尺寸界线、引出线或它们的延长线上，符号的尖端必须从材料外指向表面，代号中数字及符号的注写方向必须与尺寸数字方向一致标准规定在同一图样上，每一表面一般只标注一次。
当零件的大部分表面具有相同的表面粗糙度要求时，对其中使用最多的一种代号可以统一注在图样的右上角，并加注“其余”两字当零件所有表面具有相同的表面粗糙度要求时，其代号可在图样的右上角统一标注欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
表面粗糙度符号及数值说明
表面粗糙度符号及其标注说明粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。
它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。
表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。
粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。
数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。
1、轮廓算术平均偏差Ra取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。
测量时可选5倍的取样长度作为测量长度进行测量。
Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。
从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。
标注时应当选用这些数值，不能选用其他的数值。
2、轮廓最大高度Ry3、轮廓不平度十点高度Rz标注2.1代号及意义粗糙度代号可以分为：符号，粗糙度项目及数值。
常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。
2.2 标注原则1)、在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。
2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。
并加注“其余”二字。
3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。
4)、代号中的数字方向应与尺寸数字的方向一致。
5)、符号的尖端必须从材料外指向表面。
标注举例：6)、齿轮、蜗轮齿面对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。
如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。
汽车检测与维修技术《表面粗糙度画法》
• 二、粗糙度代号
• 采用ISO81714：1999 中的规定。
• ?GB/T 131-93 机械制图 外表粗糙度符号、代号及其注法?规定，粗 糙度符号的尺寸根据线宽而定，见表A1。
• 按标准GB/T 131-93，粗糙度代号的尺寸和画法，详见图6。考试时， 应将粗糙度代号及其等级数字一起定义成带属性的图形块，属性名 为“RA〞，块名为“RA〞。
• 修改——对象——属性
• 新标准：采用05组线宽组，相关尺寸如下
*3、标注粗糙度步骤：
• 1、按上图尺寸用直线命令先画出 • 2、用块定义属性书写文字： • 绘图—块—定义属性； • 3、创立块： • 绘图—块—创立块； • 4、插入块：
1 用块定义属性书写32文字：编辑块
制图基础-第4节 表面粗糙度镀涂与热处理的符号及标注
参数代号与极限值之间应留空格, 默认传输带时的取样长度由 GB/T10610和GB/T6062查取。
表示去除材料，单向上限值，默认传输
Rzmax 0.2 带, R轮廓，粗糙度最大高度的最大值
0.2μm，评定长度为5个取样长度(默
认),“最大规则”。
表示去除材料，单向上限值，传输带 0.008-0.8mm,R轮廓，算术平均偏差 0.008-0.8/Ra 3.2 3.2μm，评定长度为5个取样长度(默 认),“16%规则”(默认)。
传输带(0.008-0.8)中的数值分 别为短波和长波滤波器的截止波 长(λs-λc)表示波长范围，取 样长度等于λc。若仅标出一个 截止波长,另一值为默认值。
表示不允许去除材料，双向极限值,默认
U Ramax 3.2 L Ra 0.8
传3.输2μ带m，，R评轮定廓长，度算为术5平个均取偏样差长的度上(默限认值)，双限向值极和限 下用限“值，U”在和不“致L引”起表歧示义上
基本符号加一小圆，表示用不去除材 料方法获得的表面，或者是用于保持 上道工序形成的表面，不管这种状况 是通过去除材料或不去除材料形成的
完整图形符号
在上述三个符号的长边上均加一横线， 用于标注对表面结构的各种要求
3.表面结构代号标注示例
表面粗糙度参数的单位是m。
代号意义源自补充说明Ra 0.8
表示不允许去除材料,单向上限值,默认 传输带,R轮廓,算术平均偏差0.8μm,评 定长度为5个取样长度(默认),“16%规 则”(默认)。
表面结构要求的符号 后应有： 在圆括号内给出 无任何其他标注的基 本符号。
在圆括号内给出不 同的表面结构要求。
（2）多个表面有共同要求的注法 当多个表面具有相同的表面结构要中图纸空间有限时， 用带字母的完整符号，以等式的形式，在图形或标题栏附近， 对有相同表面结构要求的表面进行简化标注。
