高二年级物理导学案------沪科版选修3-1、第五章磁场编撰人：刘玉啟审核人：教务处审批：班级：姓名：第五章磁场总复习★知识网络：★★专题整合：一、通电导体在安培力作用下运动的判断四法安培力作用下通电导体在磁场中运动问题的分析方法：(1)电流元法：把整段通电导体等效为许多小段的直线电流元，用左手定则判断出每小段电流元所受安培力的方向，从而判断整段通电导体所受合力方向．(2)特殊位置法：把通电导体或磁铁转到一个便于分析的特殊位置后再判断安培力的方向．(3)等效法：环形电流和通电螺线管都可以等效成条形磁铁，条形磁铁也可以等效成环形电流或通电螺线管，通电螺线管也可以等效成很多匝的环形电流．(4)利用结论法：①两通电导线相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两者不平行时，有转动到相互平行且电流方向相同的趋势．例1如图1所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图示方向的电流后，线圈的运动情况是()图1A．线圈向左运动B．线圈向右运动C．从上往下看顺时针转动D．从上往下看逆时针转动二、安培力作用下导体的平衡1．分析安培力的方向应牢记安培力方向既跟磁感应强度方向垂直又跟电流方向垂直；2．一般是先把立体图改画成平面图，并将题中的角度、电流的方向、磁场的方向标注在图上，然后根据平衡条件列方程．例2如图2所示，光滑导轨与水平面成α角，导轨宽为L.匀强磁场磁感应强度为B.金属杆长为L，质量为m，水平放在导轨上．当回路总电流为I1时，金属杆正好能静止．求：图2(1)B至少多大？这时B的方向如何？(2)若保持(1)中B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆继续保持静止？三、带电粒子在电场或组合场中的运动正确分析带电粒子的受力情况和运动情况，明确运动过程和运动性质，选择恰当的规律解答1．带电粒子在组合场中运动要依据粒子运动过程的先后顺序和受力特点辨别清楚在电场中做什么运动，在磁场中做什么运动．2．带电粒子在电场中的运动(1)当带电粒子(带电体)在电场中做匀速运动时，根据平衡条件列方程求解．(2)当带电粒子(带电体)在电场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程求解．(3)当带电粒子(带电体)在电场中做非匀变速曲线运动时，常选用动能定理或能量守恒定律列方程求解．例3如图3所示，相距为d的两带电平行板间存在磁感应强度为B、方向垂直纸面向里的匀强磁场，一质量为m ，带电量为q 的小球由下板边缘沿水平方向射入该区域，带电小球恰能在两板间做匀速圆周运动，则()图3A ．小球一定带负电B ．小球一定带正电C ．两板间电压为mgdqD ．小球在两板间的运动时间为2πmqB例4 如图4所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为(－L,0)，y 轴上M 点的坐标为(0，233L )．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点(图中未画出)运动到坐标原点O .不计重力．求： (1)粒子在M 点的速度v ′； (2)C 点与O 点的距离x ；(3)匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．1.(通电导体在安培力作用下运动方向的判断)如图5所示，用绝缘细线悬挂一个导线框，导线框是由两同心半圆弧导线和直导线ab 、cd (ab 、cd 在同一条水平直线上)连接而成的闭合回路，导线框中通有图示方向的电流，处于静止状态．在半圆弧导线的圆心处沿垂直于导线框平面的方向放置一根长直导线P .当P 中通以方向向外的电流时( ) A ．导线框将向左摆动 B ．导线框将向右摆动C ．从上往下看，导线框将顺时针转动D ．从上往下看，导线框将逆时针转动2.(安培力作用下导体的平衡)倾角为α的光滑斜面上，放一根长L 、质量为m 的导体棒，通以如图6所示方向电流I ，为使其静止在斜面上，可加一个强度、方向适当的匀强磁场，这磁场可能是( )A ．垂直于斜面向上，B ＝mg sin α/IL B ．垂直于斜面向下，B ＝mg sin α/ILC ．竖直向下，B ＝mg tan α/ILD ．水平向左，B ＝mg /IL3．(带电粒子在混合场中的运动)地面附近空间中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带电油滴能沿一条与竖直方向成α角的直线MN 运动(MN 在垂直于磁场方向的平面内)，如图7所示，则以下判断中正确的是( ) A ．油滴一定带正电 B ．油滴一定带负电C ．如果电场方向水平向右，油滴是从M 点运动到N 点D ．如果电场方向水平向左，油滴是从M 点运动到N 点4．(带电粒子在组合场中的运动)如图8所示，在矩形ABCD 内对角线BD 以上的区域存在有平行于AD 向下的匀强电场，对角线BD 以下的区域存在有垂直于纸面的匀强磁场(图中未标出)，矩形AD 边长L ，AB 边长为2L .一个质量为m 、电荷＋q 的带电粒子(不计重力)以初速度v 0从A 点沿AB 方向进入电场，从对角线BD 的中点P 处进入磁场，并从DC 边上的Q 点垂直于DC 离开磁场，试求： (1)电场强度的大小；(2)带电粒子经过P 点时速度的大小和方向； (3)磁场的磁感应强度的大小和方向．章末检测卷(五)(时间：90分钟满分：100分)一、单项选择题(本题共7小题，每小题4分，共28分)1．磁体之间的相互作用是通过磁场发生的．下列对磁场认识正确的是()A．磁感线有可能出现相交的情况B．磁感线总是由N极出发指向S极C．某点磁场的方向与放在该点的小磁针静止时N极所指方向一致D．若在某区域内通电导线不受磁场力的作用，则该区域的磁感应强度一定为零2．关于带电粒子在电场或磁场中的运动，以下表述正确的是()A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同B．正电荷只在电场力作用下，一定从高电势处向低电势处运动C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同3．在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带()A．正电荷B．负电荷C．正、负电荷共存D．无法判断4．如图1，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1>I2；a、b、c、d为导线某一横截面所在平面内的四点且a、b、c与两导线截面共线；b点在两导线之间，b、d的连线与导线所在平面垂直．磁感应强度可能为零的点是()A．a点B．b点C．c点D．d点5．如图所示，直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是()6.如图2所示，空间存在水平向里、磁感应强度为B的匀强磁场，磁场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电荷量为－q、质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数μ<tan θ.则小球运动过程中的速度—时间图像可能是下图中的()7.如图3所示，带电粒子以初速度v0从a点进入匀强磁场，运动过程中经过b点，Oa＝Ob.若撤去磁场加一个与y轴平行的匀强电场，带电粒子仍以速度v0从a点进入电场，仍能通过b点，则电场强度E和磁感应强度B的比值为()A．v0 B.1v0C．2v0 D.v02二、多项选择题(本题共5小题，每小题4分，共20分，在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)8．我国第21次南极科考队在南极观看到了美丽的极光．极光是由来自太阳的高能带电粒子流高速冲进高空稀薄大气层时，被地球磁场俘获，从而改变原有运动方向，向两极做螺旋运动(如图4所示)，这些高能粒子在运动过程中与大气分子或原子剧烈碰撞或摩擦从而激发大气分子或原子，使其发出有一定特征的各种颜色的光．地磁场的存在，使多数宇宙粒子不能到达地面而向人烟稀少的两极偏移，为地球生命的诞生和维持提供了天然的屏障．科学家发现并证实，向两极做螺旋运动的这些高能粒子的旋转半径是不断减小的，这主要与下列哪些因素有关()A．洛伦兹力对粒子做负功，使其动能减小B．空气阻力做负功，使其动能减小C．靠近南北两极，磁感应强度增强D．以上说法都不对9．如图5所示是医用回旋加速器示意图，其核心部分是两个D形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连．现分别加速氘核(21H)和氦核(42He)．下列说法中正确的是()A．它们的最大速度相同B．它们的最大动能相同C．它们在D形盒中运动的周期相同D．仅增大高频电源的频率可增大粒子的最大动能10．如图6所示，带电平行板间匀强电场方向竖直向下，匀强磁场方向水平向里，一带电小球从光滑绝缘轨道上的a点自由滑下，经过轨道端点P进入板间恰好沿水平方向做直线运动．现使球从轨道上较低的b 点开始滑下，经P点进入板间，在之后运动的一小段时间内()A．小球的重力势能可能会减小B．小球的机械能可能不变C．小球的电势能一定会减少D．小球动能可能减小11.为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图7所示的流量计，该装置由绝缘材料制成，长、宽、高分别为a、b、c，左右两端开口，在垂直于上、下底面方向加磁感应强度为B 的匀强磁场，在前、后两个内侧固定有金属板作为电极，污水充满管口从左向右流经该装置时，电压表将显示两个电极间的电压U.若用Q表示污水流量(单位时间内排出的污水体积)，下列说法中正确的是() A．若污水中正离子较多，则前表面比后表面电势高B．前表面的电势一定低于后表面的电势，与哪种离子多少无关C．污水中离子浓度越高，电压表的示数将越大D．污水流量Q与U成正比，与a、b无关12.如图8所示为圆柱形区域的横截面，在该区域加沿圆柱轴线方向的匀强磁场．带电粒子(不计重力)第一次以速度v1沿截面直径入射，粒子飞出磁场区域时，速度方向偏转60°角；该带电粒子第二次以速度v2从同一点沿同一方向入射，粒子飞出磁场区域时，速度方向偏转90°角．则带电粒子第一次和第二次在磁场中运动的()A．半径之比为3∶1 B．速度之比为1∶ 3C．时间之比为2∶3 D．时间之比为3∶2三、计算题(共4小题，共52分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)13. (10分)如图9所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在空间，分布着磁感应强度为B＝0.5 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量为m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2.已知sin 37°＝0.60，cos 37°＝0.80，求：(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力大小．14．(12分)如图10所示，在x轴上方有匀强磁场B，一个质量为m，带电荷量为－q的粒子，以速度v从O点射入磁场，角θ已知，粒子重力不计，求：(1)粒子在磁场中运动的时间；(2)粒子离开磁场的位置与O点间的距离．15．(15分)如图11所示为研究带电粒子在磁场中偏转问题的实验装置：M、N是竖直放置的两正对着的平行金属板，S1、S2是板上两个正对的小孔，其中N板的右侧有一个在竖直面内，以O为圆心的圆形区域，该区域内存在垂直圆面向外的匀强磁场，另有一个同样以O为圆心的半圆形荧光屏AO′C.已知S1、S2、O 和荧光屏的中间位置O′在同一直线上，且AC⊥S1O′.当在M、N板间加恒定电压U时，一带正电离子在S1处由静止开始加速向S2孔运动，最后打在图中的荧光屏上的P处，∠COP＝30°.若要让上述带正电离子(不计重力)仍在S1处由静止开始加速，最后打在图中的荧光屏下边缘C处，求M、N板间所加电压的大小U′.16.(15分)如图12所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电荷的小球，从y轴上的A点水平向右抛出．经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向与x轴正方向夹角为θ.不计空气阻力，重力加速度为g，求：(1)电场强度E的大小和方向；(2)小球从A点抛出时初速度v0的大小；(3)A点到x轴的高度h.答案例1. 解析 解法一 电流元法首先将线圈分成很多小段，每一小段可看作一直线电流元，取其中上、下两小段分析，其截面图和受到的安培力情况如图所示．根据对称性可知，线圈所受安培力的合力水平向左，故线圈向左运动．只有选项A 正确． 解法二 等效法将环形电流等效成小磁针，如图所示，根据异名磁极相互吸引知，线圈将向左运动，选A.也可将左侧条形磁铁等效成环形电流，根据结论“同向电流相互吸引，异向电流相互排斥”也可判断出线圈向左运动，选A. 答案 A 例2.解析 在解这类题时必须画出截面图，只有在截面图上才能正确表示各力的准确方向，从而弄清各矢量方向间的关系．(1)画出金属杆的截面图．由三角形法则得，只有当安培力方向沿导轨平面向上时安培力才最小，B 也最小．根据左手定则，这时B 应垂直于导轨平面向上，大小满足BI 1L ＝mg sin α，B ＝mg sin α/I 1L .(2)当B 的方向改为竖直向上时，这时安培力的方向变为水平向右，要使金属杆保持静止，应使沿导轨方向的合力为零，得BI 2L cos α＝mg sin α，I 2＝I 1/cos α. 答案 (1)mg sin α/I 1L 垂直于导轨平面向上 (2)I 1/cos α例3. 答案 BC解析 要使小球在复合场中做匀速圆周运动，必须满足重力与电场力平衡，即mg ＝Eq ，方向相反，因为电场方向向上，故小球一定带正电，A 错误，B 正确；根据E ＝U d 可得mg ＝U d q ，所以U ＝mgdq，C 正确；小球在两板间的运动时间为整个圆周运动周期的一半，即t ＝122πm Bq ＝πmBq，D 错误．例4. 解析 (1)设粒子在由P 到M 的过程中运动时间为t ，在M 点时速度为v ′，沿x 轴正方向的速度大小为v x ，带电粒子在第二象限做匀变速曲线运动，则： OM ＝v t ＝233L ①OP ＝12v x t ＝L ②v ′2＝v 2＋v 2x ③联解①②③得：v ′＝2v ④(2)设粒子在M 点的速度v ′与y 轴正方向的夹角为θ，如图所示，则： tan θ＝v x v ⑤粒子在x ≥0的区域内受洛伦兹力作用做匀速圆周运动，运动轨迹如图所示．⑥设轨迹半径为R ，由几何关系有： OM ＝2R sin θ＝233L ⑦x ＝2R cos θ⑧联解⑤⑥⑦⑧得：x ＝23L ⑨(3)设粒子质量为m ，带电荷量为q ，则： qE ·OP ＝12m v ′2－12m v 2⑩q v ′B ＝m v ′2R ⑪联解⑧⑨⑩⑪得：E B ＝v2答案 (1)2v (2)23L (3)v 2自我检测： 1. 答案 D解析 当直导线P 中通以方向向外的电流时，由安培定则可判断出长直导线P 产生的磁场方向为逆时针方向，磁感线是以P 为圆心的同心圆，半圆弧导线与磁感线平行不受安培力，由左手定则可判断出直导线ab 所受的安培力方向垂直纸面向外，cd 所受的安培力方向垂直纸面向里，从上往下看，导线框将逆时针转动，故D 正确． 2. 答案 BCD解析 当磁场方向垂直于斜面向上时导体棒受到的安培力方向沿斜面向下，又重力竖直向下，所以不可能静止在斜面上，A 错误．当磁场垂直斜面向下时，导体棒受到的安培力方向沿斜面向上，当B ＝mg sin α/IL 时，沿斜面方向上的合力为零，故可能，B 正确．当磁场方向竖直向下时，导体棒受到的安培力方向水平向左，当B ＝mg tan α/IL 时，合力为零，故C 正确．当磁场方向水平向左时，导体棒受到的安培力竖直向上，所以当安培力等于重力时，合力为零，即B ＝mg /IL ，D 正确． 3. 答案 D解析 粒子所受力只有重力的方向是确定的，竖直向下，根据力的合成与分解可知磁场力的方向必须是垂直MN 斜向上的，电场力的方向必须是水平向左的，所以如果电场方向水平向左，那么粒子带正电，从M 点运动到N 点，如果电场方向水平向右，那么粒子带负电，从N 运动到M ，故D 正确． 4. 答案 (1)2m v 20qL (2)3v 0 方向垂直BD 向下(3)2m v 0qL方向垂直纸面向外解析 (1) 带电粒子受电场力作用做类平抛运动，则 L 2＝12at 2 2L2＝v 0t Eq ＝ma 解得E ＝2m v 20qL(2)在竖直方向上做匀变速运动，设竖直方向分速度为v y ，则有2 a L2＝ v 2y 得v y ＝aL ＝2v 0到P 点时速度为v ＝v 20＋v 2y ＝3v 0(3)粒子在磁场中运动轨迹的圆心就在D 点，则 R ＝12BD ＝32Lq v B 0＝m v 2R B 0＝2m v 0qL方向垂直纸面向外章末检测卷(五)1．答案 C解析 在磁场中某点的磁场只能有一个方向，即该点的磁感线的切线方向，如果磁感线相交，则该点磁场就有两个方向了，A 错误；在磁铁外部磁感线是由N 极出发指向S 极，在磁铁内部磁感线是由S 极出发指向N 极，B 错误；在磁场中，某点的磁场的方向是该点放置的小磁针静止时N 极所指方向，C 正确；若在某区域内通电导线不受磁场力的作用，可能磁场和通电导线是平行的，D 错误；故选C. 2．答案 C解析 当带电粒子带负电时，在电场中某点受到的电场力方向与该点的电场强度方向相反，当带电粒子带正电时，受到的电场力方向与该点的电场强度方向相同，故A 错误；由U AB ＝Wq 知，若电场力的方向与运动方向相反，电场力做负功，则正电荷将从低电势处向高电势处运动，故B 错误；根据左手定则，带电粒子在磁场中运动时受到的洛伦兹力方向一定与速度和磁场的方向垂直．故C 正确，D 错误．所以选C. 3． 答案 B解析 小磁针的S 极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B 正确． 4．答案 C解析 两电流在该点的合磁感应强度为0，说明两电流在该点的磁感应强度满足等大反向关系．根据右手螺旋定则在两电流的同侧磁感应强度方向相反，则磁感应强度可能为零的点为a 或c ，又I 1>I 2，所以该点应距I 1远距I 2近，所以是c 点．故选C. 5． 答案 A 6答案 C解析 带电小球静止时受到竖直向下的重力G 、垂直直杆向上的支持力N 和沿直杆向上的摩擦力f ，小球下滑后，再受到一个垂直直杆向上的洛伦兹力f 0，沿直杆方向有：mg sin θ－μ(mg cos θ－f 0)＝ma ，在垂直于直杆方向有：N ＋f 0＝mg cos θ，由于球加速运动，据f 0＝q v B ，f 0增大而支持力N 减小，据f ＝μN ，摩擦力减小，导致加速度a 增大；当速度v 增到某个值时，mg cos θ－f 0＝0，有mg sin θ＝ma ，此时加速度最大；此后，f 0＞mg cos θ，支持力N 反向，且速度继续增大，支持力N 增大，摩擦力f 也随着增大，最后出现mg sin θ＝f ，之后小球匀速下滑；所以只有C 选项正确． 7.答案 C解析 设Oa ＝Ob ＝d ，因带电粒子在匀强磁场中做匀速圆周运动，所以圆周运动的半径正好等于d 即d ＝m v 0qB ，得B ＝m v 0qd. 如果换成匀强电场，带电粒子做类平抛运动，那么有d ＝qE 2m (d 0)2得E ＝2m v 02qd ，所以E B ＝2v 0.选项C 正确．8．答案 BC解析 洛伦兹力不做功，空气阻力做负功．由r ＝m vqB ，速率减小，B 增大，所以半径减小．9． 答案 AC 10．答案 AC 11. 答案 BD解析 由左手定则可知，正离子受洛伦兹力向后表面偏，负离子向前表面偏，前表面的电势一定低于后表面的电势，流量Q ＝V t ＝v bctt ＝v bc ，其中v 为离子定向移动的速度，当前后表面电压一定时，离子不再偏转，所受洛伦兹力和电场力达到平衡，即q v B ＝U b q ，得v ＝U bB ，则流量Q ＝U Bb bc ＝UBc ，故Q 与U 成正比，与a 、b 无关． 12答案 AC解析 设磁场半径为R ，当第一次以速度v 1沿截面直径入射时，根据几何知识可得：r 12R ＝cos 30°，即r 1＝3R .当第二次以速度v 2沿截面直径入射时，根据几何知识可得：r 2＝R ，所以r 1r 2＝31，A 正确．两次情况下都是同一个带电粒子在相等的磁感应强度下运动的，所以根据公式r ＝m v Bq ，可得v 1v 2＝r 1r 2＝31，B 错误．因为周期T ＝2πm Bq ，与速度无关，所以运动时间比为t 1t 2＝60°360° T 90°360°T ＝23，C 正确，D 错误．故选A 、C.13. 答案 (1)1.5 A (2)0.30 N (3)0.06 N 解析 (1)根据闭合电路欧姆定律I ＝ER 0＋r ＝1.5 A.(2)导体棒受到的安培力F 安＝BIL ＝0.30 N. (3)导体棒受力如图，将重力正交分解 F 1＝mg sin 37°＝0.24 N ，F 1<F 安，根据平衡条件，mg sin 37°＋f ＝F 安， 解得f ＝0.06 N.14．答案 (1)2(π－θ)m qB (2)2m v sin θqB解析 (1)先确定其大概的轨迹，然后由几何关系确定圆心角、弦长与半径的关系，如图 半径r ＝m vqBT ＝2πm qB圆心角为2π－2θ所以运动时间t ＝2π－2θ2πT ＝2(π－θ)mqB .(2)离开磁场的位置与入射点的距离即为弦长s ＝2r sin θ＝2m v sin θqB15． 答案U 3解析 设离子的质量为m ，电荷量为q ，磁场的磁感应强度为B ，所在区域的半径为R ，离子加速后获得的速度为v .当电压为U 时，由动能定理有qU ＝12m v 2①在磁场中，离子做匀速圆周运动(见右图)由牛顿第二定律可知 q v B ＝m v 2/r ②由①②式得U ＝r 2B 2q /(2m )③ 其中r ＝R tan 60°＝3R ④当电压为U ′时，离子打在C 处，同理有U ′＝r ′2B 2q /(2m )⑤ 其中r ′＝R ⑥由③④⑤⑥可解得U ′＝U /3.16. 答案 (1)mg q 竖直向上 (2)qBL 2m cot θ (3)q 2B 2L 28m 2g解析 (1)小球在电场、磁场中恰能做匀速圆周运动，其所受电场力必须与重力平衡，有qE ＝mg ① E ＝mgq②重力的方向是竖直向下，电场力的方向则应为竖直向上，由于小球带正电，所以电场强度方向竖直向上．(2)小球做匀速圆周运动，O ′为圆心，MN 为弦，∠MO ′P ＝θ，如图所示．设半径为r ，由几何关系知 L2r＝sin θ③ 小球做匀速圆周运动的向心力由洛伦兹力提供，设小球做圆周运动的速率为v ，有q v B ＝m v 2r④由速度的合成与分解知v 0v ＝cos θ⑤ 由③④⑤式得v 0＝qBL2mcot θ⑥(3)设小球到M 点时的竖直分速度为v y ，它与水平分速度的关系为v y ＝v 0tan θ⑦ 由匀变速直线运动规律v 2y ＝2gh ⑧由⑥⑦⑧式得h ＝q 2B 2L 28m 2g。
2019-2020高中物理沪科版选修3-1教学建议：5.1 磁与人类文明 Word版含答案
教学建议磁与人类文明一节的教学中,主要是让学生知道磁是自然界一些物质与生俱来的性质,如我们的地球以及宇宙中许多行星都具有磁性。
我们的祖先很早就发现了物质的这一性质并发明了指南针和指南车。
用哲学家培根对这一发明的评价,让学生感悟一项发明往往会导致一种新的社会事业或产业的产生与发展。
同时还要让学生知道自古至今人类从来就没有停止过对磁现象研究的脚步,进而介绍形形色色磁性材料的广泛应用,使学生比较充分地领悟人类研究磁现象的价值并产生了解磁现象和研究磁现象的兴趣。
地球的磁场教学在“明白地理的南北极和地磁的南北极的区别,知道存在磁偏角,介绍沈括对磁偏角的研究,用一个条形磁铁来模拟地球,说明小磁针静止时为什么会指向地球的南北极”的基础上,对磁偏角,作了更细致的描述。
教学中除指导学生阅读教材了解这些知识外,还应让学生认识并能够清楚地表述地磁场的空间立体分布情况。
锻炼学生的空间想象和空间表述能力,对后续学习是有很大帮助的。
由于磁现象在学生平时的学习、生活中都有了一定的基础,所以认识起来不会存在大的困难,但他们对磁现象的认识还很肤浅,有的还不统一,所以加强演示实验还是很有必要的。
对于生活中一些能记录磁信息的东西,学生比较新奇,他们见到的也不多、不全,上课时多拿一些磁卡之类的东西展示,学生的兴趣能得到很好的提高。
参考资料磁力对大脑的影响美国佐治亚州亚特兰大Emory大学的神经学专家查尔斯做了一个实验。
查尔斯让他的同事拉赫大声地数数,而他将一个手机大小的磁线圈对准拉赫的前额。
“一、二、三”,拉赫数着。
但当查尔斯把线圈开关打开后,拉赫很快就说不出话了,而是含混地重复着类似“四”的发音。
查尔斯把开关关上后,拉赫又“四、五、六”地数下去了。
“太奇怪了”!拉赫说:“单词就在嘴边却说不出来,和做梦时手脚不听使唤的感觉一样。
”在这个实验中,查尔斯通过磁场刺激,影响了拉赫的一部分大脑。
他使用的方法叫穿颅磁力刺激法,简称TMS。
TMS的工作原理非常简单:8字形线圈内短暂电流在千分之一秒内产生强磁场,它在小范围内又产生了一个电场,作用于大脑表皮下几厘米的地方,从而使大脑的神经细胞反应异常。

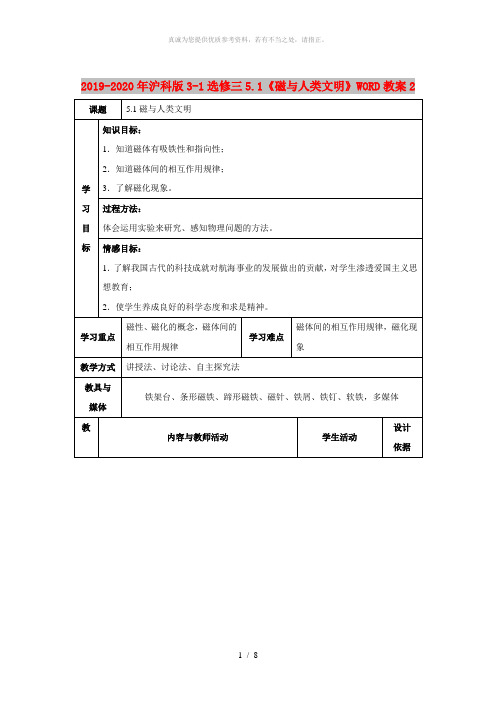

2019-2020年沪科版3-1选修三5.1《磁与人类文明》WORD教案2
