KBA12矿用本质安全型摄像仪说明书

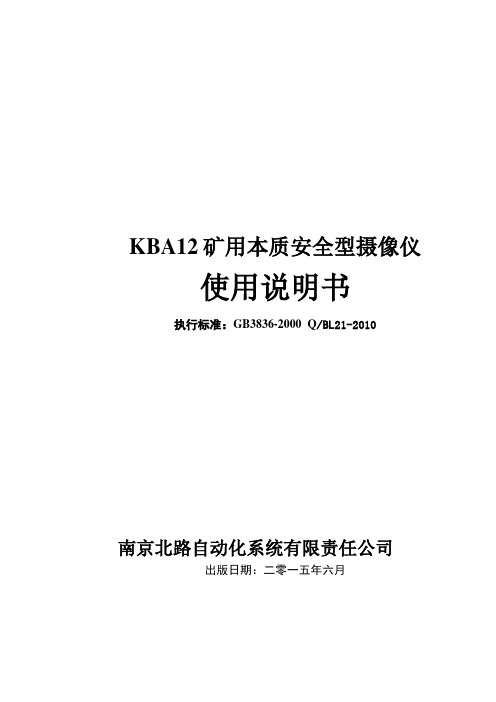

KBA12矿用本质安全型摄像仪使用说明书执行标准：GB3836-2000Q/BL21-2010南京北路自动化系统有限责任公司出版日期：二零一五年六月请在使用产品前仔细阅读本手册南京北路自动化系统有限责任公司版权所有，保留一切权利。

未经南京北路自动化系统有限责任公司书面许可，不得以任何形式或手段使用或复制本说明书的任一部分2015年06月18日目录1产品概述............................................ 错误!未定义书签。

2工作环境............................................ 错误!未定义书签。

3主要技术参数........................................ 错误!未定义书签。

4安装、调试.......................................... 错误!未定义书签。

5使用及操作.......................................... 错误!未定义书签。

6维修................................................ 错误!未定义书签。

7运输、贮存.......................................... 错误!未定义书签。

8注意事项............................................ 错误!未定义书签。

9开箱检查............................................ 错误!未定义书签。

10联系方式.......................................... 错误!未定义书签。

1产品概述1.1产品功能本公司推出的KBA12矿用本质安全型摄像仪按《爆炸性环境第1部分：设备通用要求》、《爆炸性环境第4部分：由本质安全型“i”保护的设备》及《KBA12 矿用本安型摄像仪企业标准》设计制造，是矿用本安型电气设备，可用于煤矿井下有瓦斯、煤尘爆炸危险场所。

本摄像仪具有体积小，重量轻，低照度，高清晰度，传输距离远，是煤矿井下工业电视系统中的优良摄像仪。

尺寸：长（mm）×宽（mm）×高（mm）=319×200×184重量：约5kg1.2用途特点KBA12矿用本质安全型摄像仪是工业电视系统中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，用于以太网实时传输数字视频的多媒体服务器，通过光纤将实时图像通过网络进行传输。

结构紧凑，体积小，重量轻，防爆，抗震，防潮，适合于煤矿井下使用。

1.3防爆型式及标志防爆型式：矿用本质安全型防爆标志： ExibⅠ1.4型号及含义2工作环境a)气压：80KPa～106KPab)环境温度：0℃～+40℃c)平均相对湿度：不大于95% (+25℃)d)无显着振动和冲击的地方e) 有瓦斯和煤尘爆炸危险的煤矿井下3主要技术参数3.1供电a）额定工作电压：DC12Vb）工作电流：≤900mA3.2成像参数a）分辨率：1080P(MAX)b）灰度：≥ 7级c) 镜头：~ 12mm @d) 高级功能：强光抑制、背光补偿、宽动态、数字降噪、移动侦测3.3以太网电接口a)接口数量：2；b)接口形式：RJ45c)传输方式：全双工TCP/IP电信号传输；d)传输速率：10/100Mbps自适应；e)信号工作电压峰峰值：1V～5V；f) 最大传输距离：100m。

（使用MHYV 4×2×1/0.97 mm矿用通信电缆）3.4百兆光接口a)光接口:2个b)光接口形式：FCc)工作波长：1310nm，1550nmd)光纤模式：单模e)光信号功率（dBm）：-12～-3f)光信号类别：视频光信号3.4.1红外灯辅助照明a）红外灯数量：3颗b）红外光波长: 850nmc）单颗红外灯功率：≤500mW3.4.2麦克音频输入a）麦克音频输入：1路；b）麦克音频输入峰峰值：20～40mV；c）频响：优于±6dB（350～3000Hz）；d）谐波失真：＜15%；3.4.3告警输入输出a)DI: 1路b)DO: 1路4安装、调试4.1安装通过长圆孔的固定螺丝可以调整仰角或俯角；通过360度长圆孔固定螺丝，可以调节固定支架的任何方向；1.吊装：现场如罐笼固定如需要，可根据情况加工L型支架（注意：零件采用50*50*2mm规格的角铁焊接）2：侧墙装（现场如需要可以备货摄像机BL-KBA-bracket支架）4.2摄像仪调试与参数设置4.2.1浏览器IP登录在IE 浏览器地址栏中输入网络摄像机的IP （默认IP：，也可利用附件\设备网络搜索.zip搜索IP地址，）地址，然后单击回车，会出现如图4-1 所示的登录界面。

在登录界面中输入网络摄像机的“用户名”“密码”，单击“登录”。

（默认的用户名：admin，密码：admin123）图4-1 登录界面注意：当您使用当前用户登录，连续输入错误密码 5 次以上，且相邻两次输错密码的间隔时间在10 分钟内，网络摄像机将自动进入锁定状态，系统会提示："设备已被锁定，请30 分钟后重试"，此时您可以使用其他用户登录。

4.2.2安装插件进入登录界面后，会出现“请单击此处下载插件，安装时请关闭浏览器”的提示对话框，单击安装插件，如图4-2所示：图4-2 安装插件注意：安装插件时请关闭浏览器，否则会造成安装不成功。

4.2.3图像预览插件安装完成后，图像预览界面如图4-3 所示：图4-3 预览界面4.2.4预览信息在预览界面中，可控制预览、录像、抓拍图片、对讲、音频的开启和关闭。

图像尺寸可以根据用户需要设置为“原始尺寸”、“4:3”、“16:9”或“自适应”模式。

预览码流类型可以设置为“主码流”、“子码流”和“第三码流”。

单击“云台控制”可打开云台控制界面。

单击“电子放大”按钮后，用鼠标画框选定需要放大的区域，再次点击鼠标即会恢复原画面。

控件选择中默认为自带控件，还包括QuickTime、VLC、MJPEG 可选，VLC 与MJPEG 需非IE 核心浏览器，MJPEG 需设置子码流编码类型为MJPEG 才可使用。

图4-4 信息说明4.2.5镜头调节照上图连线后，将旋钮1（调节前焦）和旋钮2（调节后焦）拧松，根据需要适当调节前焦和后焦，在监视器上观察测试图像的清晰程度，获得适当的监控距离和对焦准确的画面。

调整好图像后，将旋钮1 和旋钮2 拧紧，即完成CCD镜头的调节。

图4-5 摄像头调节4.2.6修改IP地址需要更改摄像仪的IP 地址，在“配置”中选择“网络”，将IP地址输入在“I设置IPV4地址”，点击“保存”。

图4-6 修改IP界面4.2.7音频设置在配置界面“音视频”中选择“音频”，其中“音频编码”应设置成PCM,“输入音量”应设置成100。

如图图4-7 音频设置4.2.8设置监听和对讲在视频预览中，打开“声音”测试监听功能，打开“对讲”测试对讲功能。

测试中通过调节声音的大小，查看喇叭音量是否响亮。

如图图4-8图4-8监听和对讲4.2.9设置DI/DO1.DI设置在配置界面“普通事件”中选择“报警输入”，其中“布防时间”中设置相应的时间段，在此时间段中，如果DI输入有异常，则设备将会报警。

如图图4-9 DI设置2.DO设置在配置界面“普通事件”中选择“报警输输出”，其中“布防时间”中设置相应的时间段，在此时间段中，如果设备检测到有异常，则设备DO输出由常开转变成闭合。

如图图4-10 DO设置图4-10 DO设置5iVMS-5000集中监控管理系统平台接入说明详见：附件\iVMS-5000集中监控管理系统安装指南.doc附件\iVMS-5000集中监控管理系统平台操作指南(CS).doc附件\iVMS-5000集中监控管理系统平台配置指南(BS).doc6使用及操作6.1使用前准备在开启设备电源前，首先打开设备盖板，仔细检查内部电路及电缆连线是否按要求正确连接（1）指示灯的含义（2）接口定义：7维修KBA12矿用本质安全型摄像仪出现故障时，请不要自行打开维修，并及时与我公司联系。

8运输、贮存8.1运输注意事项装箱产品在避免雨雪直接淋袭的条件下，能适应飞机、轮船、火车、汽车等运输方式。

运输中应有遮蓬，注意防日晒、防雨水、防尘埃、防机械损伤；应避免酸、碱及其它腐蚀性气体的腐蚀；避免强烈颠簸震动与撞击。

8.2贮存条件a）环境温度：-10°C ～ 40℃；b）相对湿度：≤90％；c）无急剧温度变化，周围空气中没有酸性和其他有害电子产品气体；d) 存放期限一年。

9注意事项a）请仔细阅读本说明书，并保存好以备参考。

b）遵循本产品上标示的所有警告和指示。

c）严禁尝试自行维修本产品。

d) 井下严禁带电开盖e) 开盖时，注意保持隔爆面清洁，防止碰伤“失爆”。

隔爆面应定期涂覆204防锈油10开箱检查打开包装盒后，根据发货清单，请检查产品组件。

如果缺少所述物品中的任何一件，或者使用说明书出现缺页等严重影响阅读的情况，请与我公司或经销商联系。

a)KBA12矿用本质安全型摄像仪（1 个）b)中文使用说明书（1 本）c)合格证（1个）d)开盖工具 (每箱1个M5内六角扳手和1个M3内六角扳手)e)镜头环（1个）f)M6*16非组合螺丝（含弹垫）（2套）g)无尘布（ 1块）11联系方式11.1技术支持南京北路自动化系统有限责任公司拥有完善的服务体系，其客户服务中心及建立在各地的多个服务分支机构，可为用户提供多样、及时、便捷的售后服务方式。

客户服务中心设有呼叫中心，通过服务热线接受用户的服务请求，提供每周不间断服务，通过语音、电子邮件、传真、值班手机、网上在线审报等多种方式，为用户提供技术咨询和受理用户投诉。

11.2客户服务中心联系方式服务热线：400-611-5166传真：电子邮件网址：注册地址：南京江宁滨江经济开发区宝象路生产地址：南京市江宁开发区菲尼克斯路99号邮编：211106。
