KBA127H矿用隔爆兼本安型红外摄像仪说明书
使用产品前请阅读使用说明书
KBA127H
矿用隔爆兼本安型红外摄像仪
执行标准： GB
GB
GB
MT209-1990（抗干扰性能和可靠性除外）
MT210-1990
Q/320311KAD05-2014
使用说明书
版本号:
徐州宏远通信科技有限公司
发布日期2014年03月01日
目 次
1 概述………………………………………………………………………………………… 1
2 工作原理……………………………………………………………………… 2
3 技术特征 ………………………………………………………………………………… 2
4 尺寸、重量………………………………………………………………………………… 3
5 安装使用方法……………………………………………………………………………… 3
6 故障分析与排除………………………………………………………………………………… 4
7 使用注意事项…………………………………………………………………… 4
8 维护及保养………………………………………………………………………………5
9 包装、运输、贮存……………………………………………………………………………5
10开箱及检查………………………………………………………………………………5
11受控零部件明细表 ……………………………………………………………………… 5
警告：非专业人员不得擅自开盖！严禁带电开盖！
维修设备时，不得带电拔插集成电路或更换元件！
警示：1、维修时不得改变本安电路和本安电路相关的元器件的电气参数、规格和型号！
2、本产品在煤矿井下与其他设备连接或检修时，严禁带电操作、开盖，本安关联
产品不得随意改变配置！
3、维修时应注意防止“失爆”（ 注意保护隔爆面；注意紧固件和引入装置里的橡
胶密封圈）！
4、非专业人员不得擅自开盖！严禁井下带电开盖！
KBA127H矿用隔爆兼本安型红外摄像仪
1、概述
用途及特点
KBA127H矿用隔爆兼本安型网络摄像仪是工业电视系统的产品之一，适用于有瓦斯、煤尘爆炸危险的环境中，实现对井下图像的监控；对外提供一路以太网电缆口和两路以太网光纤口，实现以太网信号的光电转换及各以太网口设备的信息交换。这种一体化的网络摄像仪具有体积小、重量轻、要求照度低、清晰度高、抗干扰性好、能实现以太网光电信号转换、各以太网口设备间信息交换、主机IE浏览等一系列优点，是煤矿井下工业电视系统的理想配套产品。
型号、名称
KB A 127 H
红外原理
额定电压
摄像仪
矿用仪器仪表
防爆类型及防爆标志
防爆型式：矿用隔爆兼本质安全型；
防爆标志：Exd[ib] I Mb；
使用环境
a) 环境温度：0℃～40℃； b) 平均相对湿度：不大于95%（+25℃）；
c) 大气压力：80kPa～106kPa；
d) 无显着振动和冲击的场合；
e) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
f) 无直接滴水、淋水场合。
2、工作原理与结构特征
外界景物通过外界光或红外LED发射光反射到CCD摄像头成像，摄像头输出视频信号，经过视频处理器压缩转换以以太网电信号输出；以太网电信号经过光纤接收器实现以太网电信号、以太网光信号之间的转换，将视频通过以太网光信号或电信号传输。其中摄像仪的IP地址出厂前设置好（默认为：，用户名：admin密码：admin123456）。
网络口
图1 摄像仪工作原理图
3、 技术特征
供电电源：
a) 额定工作电压：AC127V；
b) 视在功率：≤100VA。
图像质量【在环境照度10Lux下（即红外辅助照明打开）时和在环境照度150Lux下（红外辅助照明关闭）时，图像质量一致，具体如下】
a) 水平清晰度：400TVL；
b) 灰度鉴别等级：7级；
摄像仪具有两种信号传输方式，但不同时具备（通过内部插头选择其中一种输出，在光源辅助照明时）：
① 以太网电信号接口性能：
a) 接口数量：1路；
b) 传输方式：TCP/IP电信号传输；
c) 传输速率：100Mbps；
d) 信号工作电压峰峰值：～5V；
e) 最大传输距离：100m（使用MHYV4*2*1/煤矿用聚乙烯护套通信电缆）。
② 以太网百兆光口：
a) 接口数量：2路
b) 接口类型：SC
c) 传输方式： TCP/IP光信号传输，波长为1310nm的单模光纤；
d) 光发射功率：-15dBm～0dBm；
e) 光接收灵敏度：-30dBm；
f) 最大传输距离：10km（使用MGXTSV型煤矿用阻燃单模光纤，光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动接点2个）； DC12V
DC12V AC127V交流电源输入
以太网接口
光纤收发器板 摄像仪主板
AC/DC 功能
a) 摄像仪具有红外辅助照明，在最低环境照度10Lux下，红外辅助照明打开，通过外接屏幕能看清实物，红外照明打开时图像为黑白，红外照明关闭时图像为彩色；
b）摄像仪具有光纤网络集线器功能，能与其他摄像仪光口互联并上传图像。
c) 摄像仪能将采集到的图像转换为以太网光信号或以太网电信号输出。
4、尺寸、重量
外形尺寸（见图1）：长×宽×高=440×260×150(mm)
整机重量：约10.5kg
图3 外型尺寸
5、安装使用方法
摄像仪相应地有两种输出方式：
a)以太网TCP/IP协议电信号输出.，便于使用在有网络的场合。
b)以太网光信号输出，适用于传输距离长、电磁干扰严重的场合。
c)摄像仪的两种信号模式不同时具备，出厂默认为以太网光信号输出，用户可以根据实际情况选择。
调试
用户收到新摄像仪后，在进行现场安装之前，应将成套供应的摄像仪组件装配后，在地面与视频监测系统的相关设备连接，并按照摄像头的使用要求对摄像仪进行调试和设定，以确认摄像仪的各项性能完好。具体操作参见对应型号摄像头的使用手册。
安装
在安装摄像仪时应根据《煤矿安全规程》的要求，将摄像仪在井下需要监视的各种工作场所或地点选择在无淋水的地方安装固定并调整其方向。然后将信号输出端和配接设备的输入端连接，即完成摄像仪的现场安装。
5.3.1摄像机与镜头的安装
在安装前应当仔细阅读产品说明书，镜头与摄像机的接口形式是否一致； 镜头与摄像机安装完毕后，调整摄像机的焦距，在监视器上观察测试卡的清晰程度。
将调试好的镜头与摄像机安装在抽屉板上，调整其前后位置，确保装入筒体后其画面边缘没有暗角。
5.3.2 电缆、光缆的安装
预先为电源电缆套上压紧螺母、标配的垫圈和胶圈，拧紧螺纹接头。
如果使用以太网电口通讯预先为通讯电缆套上压紧螺母、标配的垫圈和胶圈， 通讯电缆穿入摄像仪内将水晶头用工具在电缆头压好。拧紧螺纹接头。
如果使用光纤通讯预先为SC接头的光缆尾纤套上压紧螺母、标配的垫圈和胶圈， 尾纤SC接头穿入摄像仪插入光纤收发器的SC光口。拧紧螺纹接头。
6、 故障分析与排除
摄像仪故障与处理表
故障现象 原因分析 排除方法 备注
无
图
像 电源断路 检查连线 自行排除
信号线断路 检查连线 自行排除
摄像机损坏 更换摄像机 与制造厂商联系
镜头故障 更换镜头 与制造厂商联系
图
像
不
清
晰 焦距没对好 调整焦距 自行排除
CMOS摄像头镜面有灰尘 擦拭灰尘 自行排除
摄像仪玻璃面上有灰尘 擦拭灰尘 自行排除
7、 使用注意事项
应将前级电源断电后方可开盖。
摄像仪的配置应正确，IP地址等不可随意更改。
光缆及电缆的接线应可靠，应根据各口的配置对应接线。
通过接地螺栓，将外壳接地。
接线时应注意不可用力过猛，以免螺丝滑扣，造成接触不良。
开盖时，注意保持隔爆面的清洁，防止碰伤。隔爆面要定期涂覆204防锈油。
8、维护及保养
在使用前请仔细阅读使用说明书，按照操作步骤进行。
当摄像仪出现故障时，应按照本说明书的方法进行维修。首先切断电源，打开后盖，进行故障分析与排除。
维修时，应注意防止“失爆”，注意保护隔爆面。
严禁带电开盖，不得带电检修、搬迁防爆电气设备。
摄像仪应指定专人维护和保养，维护人员须经过专业培训。
9、包装、运输、贮存 包装箱应有“小心轻放”等标志。
运输
包装后的摄像仪在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。
贮存
包装后的摄像仪应能在温度-10℃～+40℃，相对湿度不大于90%的环境中贮存12个月。
10、 开箱及检查
开箱检查应对照装箱单是否与物品名称、数量相符。
开箱时应注意不得损坏设备，开箱后应对照装箱单核对箱内部件是否相符，如有问题，请及时与厂家或经销商联系。
11、产品主要零（元）部件及重要原材料明细表
序号 零部件
（材料）名称 规格型号
（材质） 生产厂家 安标或相
关认证号 有效期 受控
类别 备注
1 隔爆外壳 KBA127H
(304不锈钢) 徐州斯科尔矿山机械科技有限公司 / / C /
2 密封圈 Φ22×20
（丁腈橡胶） 无锡煤科电器有限公司 / / D /
3 透明件 Φ84×10
Φ80×10
（钢化玻璃） 上海俊祥玻璃仪器有限公司 / / D /
4 AC/DC开关
电源 RS-25-12 明纬（广州）电子有限公司 / / D /
5 以太网隔离变
压器 PM4G-100GHP 深圳市磁创新科技有限公司 / / D /
注：1.主要元部件相同的产品填写一页（此页可根据申请产品数量进行复印）；2.受控类别中A表示安全关联部件，B表示安标配套件，C表示安标关键部件，D表示其它主要零（元）部件。
PJ127矿用隔爆兼本安型显示屏说明书
PJ127矿用隔爆兼本安型显示屏
1 概述
PJ127矿用隔爆兼本安型显示屏（s以下简称显示屏）双科电气为隔爆兼本安型设计，采用性能先进的单片机作主控制器，并配以高保真的语言发生芯片。芯片内存有8种不同的语音（可根据用户需要修改语音），通过简单的设置,可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为安全警示信号之用。有接点输入、打点信号输入、。当信号输入时，显示屏便会发出语音提示，同时发出红色闪光警示信号，提醒来人注意安全。具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。一三九五三八六零三一九
2 双科产品分类
2.1 型号
P J 127
额定电压，V
隔爆兼本安型
显示屏
2.2 防爆型式
矿用隔爆兼本质安全型
标志：Exd[ib]I Mb
2.3外形尺寸及重量
外形尺寸：（长×宽×高）525mm×140mm×300mm；
重量：12.5kg
2.4 环境条件
2.4.1报警器在下列条件下应能正常工作:
a)环境温度：0℃～40℃；
b)环境湿度：≤95%（当环境温度为＋25℃时）；
c)大气压力：80kPa～106kPa；
d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 报警器能承受的最恶劣的贮运条件：
a)贮存温度：-40℃～60℃；
b)振动：50m/s2；
c)冲击：500m/s2。
3 结构特征与工作原理
3.1该显示屏有一个隔爆腔和两个本安腔组成，隔爆腔内有一个变压器和一个主控制器，设有2个喇叭口，可穿过φ9.3-φ12.5的电缆。本安腔内由扬声器、LED显示屏。
3.2该显示屏有控制电路和语音电路以及LED显示屏组成，显示屏上电后，主控制器自动读取由数码盘设定的语音地址；LED显示绿色“为了你和家人的幸福 请注意安全”当主控制器接收到（打点、接点）输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色提示语句。
矿用隔爆兼本安型稳压电源-说明书
安装、使用本产品前请认真阅读本使用说明书！
矿用隔爆兼本安型稳压电源
使用说明书
版 本 号：NO.1
发布日期：2009-10-01
执行标准：MT/T 408-1995，
Q/HL J406-2009
2
矿用隔爆兼本安型稳压电源
1概述
KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。
2型号含义、防爆型式、重量及外壳尺寸
2.1型号含义
KD W 127 / 18
本安额定输出电压：18V.DC
最高额定输入工作电压：127V.AC
直流稳压
矿用电源
2.2防爆型式：矿用隔爆兼本质安全型；
防爆标志：Exd[ib]I。
2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。
3 主要技术参数
3.1 环境条件
3.1.1系统在下列环境条件下能正常工作
a. 工作温度：0℃～﹢40℃
b. 湿度：≤98%
c. 大气压力：80kPa～110kPa
d. 储存温度：-40℃～﹢60℃
e. 无显著振动和冲击的场合
f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合
3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：
a．高温： +60℃；
b．低温： -40℃；
c．平均相对湿度： 95％（±25℃）；
d．振动： 加速度50m/s2； 3
e．冲击： 峰值加速度500m/s2。

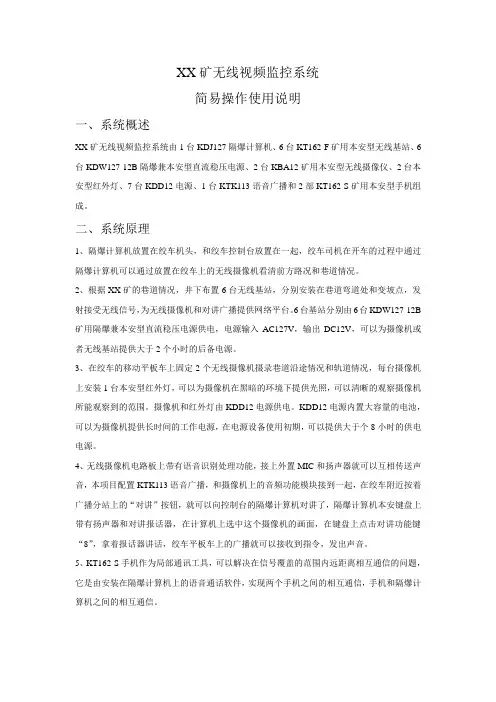

无线视频系统使用手册20120411
XX矿无线视频监控系统
简易操作使用说明
一、系统概述
XX矿无线视频监控系统由1台KDJ127隔爆计算机、6台KT162-F矿用本安型无线基站、6台KDW127-12B隔爆兼本安型直流稳压电源、2台KBA12矿用本安型无线摄像仪、2台本安型红外灯、7台KDD12电源、1台KTK113语音广播和2部KT162-S矿用本安型手机组成。
二、系统原理
1、隔爆计算机放置在绞车机头，和绞车控制台放置在一起，绞车司机在开车的过程中通过隔爆计算机可以通过放置在绞车上的无线摄像机看清前方路况和巷道情况。
2、根据XX矿的巷道情况，井下布置6台无线基站，分别安装在巷道弯道处和变坡点，发射接受无线信号，为无线摄像机和对讲广播提供网络平台。6台基站分别由6台KDW127-12B矿用隔爆兼本安型直流稳压电源供电，电源输入AC127V，输出DC12V，可以为摄像机或者无线基站提供大于2个小时的后备电源。
3、在绞车的移动平板车上固定2个无线摄像机摄录巷道沿途情况和轨道情况，每台摄像机上安装1台本安型红外灯，可以为摄像机在黑暗的环境下提供光照，可以清晰的观察摄像机所能观察到的范围。摄像机和红外灯由KDD12电源供电。KDD12电源内置大容量的电池，可以为摄像机提供长时间的工作电源，在电源设备使用初期，可以提供大于个8小时的供电电源。
4、无线摄像机电路板上带有语音识别处理功能，接上外置MIC和扬声器就可以互相传送声音，本项目配置KTK113语音广播，和摄像机上的音频功能模块接到一起，在绞车附近按着广播分站上的“对讲”按钮，就可以向控制台的隔爆计算机对讲了，隔爆计算机本安键盘上带有扬声器和对讲报话器，在计算机上选中这个摄像机的画面，在键盘上点击对讲功能键“8”，拿着报话器讲话，绞车平板车上的广播就可以接收到指令，发出声音。
5、KT162-S手机作为局部通讯工具，可以解决在信号覆盖的范围内远距离相互通信的问题，它是由安装在隔爆计算机上的语音通话软件，实现两个手机之间的相互通信，手机和隔爆计算机之间的相互通信。
KXJ127矿用隔爆兼本安型显示控制箱说明书
1
KXJ127矿用隔爆兼本安型显示控制箱
产品使用说明书
山东中煤电器有限公司
2011年10月25日
2 目 录
1 用途 ....................................................................... 3
2 环境条件 ................................................................... 3
3 主要技术参数 ............................................................... 3
4 产品分类 ................................................................... 4
4.1 型式 .................................................................... 4
4.2 产品型 ................................................................. 4
5 产品结构及原理 ............................................................. 4
5.1 产品结构及外形尺寸 ...................................................... 4
5.2 电气原理 ............................................................... 4
6 安装、调试、操作及使用注意事项 ............................................. 5
KXJ127矿用隔爆兼本安型水位控制器说明书
KXJ127
矿用隔爆兼本安型水位控制器
使用说明书
执行标准：GB3836-2000
MT209-90
Q/ZMDZ017-2009
安全警示
在使用和维修时，不得改变本安电路和本安电路有关的电器元件的名称、型号、规格及其参数！
维修时应防止隔爆面失爆！
危险场所严禁开盖带电作业！
未经防爆联机检验的设备不得与其连接使用！
KXJ127矿用隔爆兼本安型水位控制器
一. 概述
本产品KXJ127矿用隔爆兼本安型水位控制器是我公司最新研制开发的新型产品，用于矿井下和井上需要对液位高低控制的场所。整机性能稳定，线路由Lpc921F做处理器电极头带电时间短，并设有工作状态相应指示灯，手动强制控制，排/给水2位数码开关，功能选择便捷，应用广泛、安装简便等特点。
适用于具有甲烷和煤尘的爆炸性气体混合物的场合。
二. 型号的命名
1、型号的命名
KX J 127
电压
隔爆兼本安型
控制
2、防爆形式及标志
防爆形式为：矿用隔爆兼本安型
防爆标志为：Exd[ib]I
三、使用环境
1. 温度为0～+40℃；
2. 湿度：不大于95%；
3. 大气压为80～106kPa；
4. 无显著震动和冲击的场合；
5. 煤矿井下无破坏绝缘的腐蚀性气体的场合；
6. 用于具有甲烷煤尘爆炸性混合物的危险场所
四、技术参数
额定电压：AC127V；
额定电流：100mA；
五、工作原理
ZKC127K 矿用隔爆兼本安型 司控道岔装置控制器 使用说明书
执行标准Q/XZJD17A-2010
ZKC127K
矿用隔爆兼本安型
司控道岔装置控制器
使用说明书
1
目 录
一 概述.............................................................................2
二 执行标准.........................................................................2
三 工作环境条件.....................................................................2
四 主要技术特征.....................................................................2
五 工作原理.........................................................................3
六 主要性能.........................................................................3
七 安装.............................................................................3
八 常见故障及处理方法...............................................................3
九 包装.............................................................................4
十 运输.............................................................................4
KXB127矿用隔爆兼本安型声光语言报警器 弯道报警器 风门报警器
KXB127矿用隔爆兼本安型声光报警器 弯道报警器 风门报警器
1 概述
KXB127矿用隔爆兼本安型声光报警器（LED）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。
KXB127型矿用隔爆兼本安型声光报警器，除具有文字的动态显示功能,还具有语音提示功能,使之符合最新的《煤矿安全规程》的规定要求。
2.产品分类
2.1 型号
KX B 127
工作电压
声光报警器
矿用信号设备
2.2防爆型式
矿用隔爆兼本质安全型,标志为:“Exd[ib]I Mb”。
2.3外形尺寸及重量
外形尺寸：（长×宽×高）400 mm×225 mm×300mm；
重量：12.5kg。
2.4 环境条件
2.4.1报警器在下列条件下应能正常工作:
a)环境温度：0℃～40℃；
b)环境湿度：≤95%（当环境温度为＋25℃时）；
c)大气压力：80kPa～106kPa；
d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 报警器能承受的最恶劣的贮运条件：
a)贮存温度：-40℃～60℃；
b)振动：50m/s2；
c)冲击：500m/s2。
3 结构特征与工作原理
3.1 报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源板，本安腔中装有LED显示板和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。高速处理器，性能稳定可靠，数字功放，音质好无噪声。整体布局合理、体积小、重量轻。
3.2 报警器有两种状态，一是待机状态；二是报警状态。待机时绿色文字作为矿方宣传用常亮，报警时显示红色文字同时扬声器发出文字播报声“正在行车 不准行人”等语言告警。取代了以往的报警方式，使播报语音和文字同步。
KBA3.7W矿用本安型便携式无线摄像仪说明书
安装、使用产品前，请阅读使用说明书
KBA3.7W矿用本安型
便携式无线摄像仪
使 用 说 明 书
(执行标准GB3836-2010、MT209-1990、Q/DMJD 01-2016）
长春东煤机电有限公司
V1.3目录
一、概述 ....................................................................................................................................................
二、主要技术指标及参数 ........................................................................................................................
三、结构 ....................................................................................................................................................
四、原理 ....................................................................................................................................................
五、使用方法 ............................................................................................................................................
矿用本质安全型摄像仪使用说明书
安装、使用本产品前请认真阅读本使用说明书！
KBA12-2型矿用本质安全型摄像仪
使用说明书
北京天地玛珂电液控制系统有限公司
目 录
1 概述 .......................................................................................................................................................... 3
2 环境条件 .................................................................................................................................................. 3
3 主要技术参数 .......................................................................................................................................... 3
4 工作原理 .................................................................................................................................................. 5
5 摄像仪的主要结构特征........................................................................................................................... 5
KJD127矿用隔爆兼本安型计算机说明书综述
KJD127矿用隔爆兼本安型计算机使用说明书
1
KJD127矿用隔爆兼本安型计算机
（执行标准： GB3836.1-2010、GB3836.2-2010、
GB3836.4-2010、Q/140000KD29-2012）
使
用
说
明
书 KJD127矿用隔爆兼本安型计算机使用说明书
2
山西科达自控工程技术有限公司KJD127矿用隔爆兼本安型计算机使用说明书
3
安全警示:
本装置产品在维修时不得改变本安电路和与本安电路有关的
元、器件的电气参数、规格和型号！
本产品在维修时应注意防止失爆（保护隔爆面；注意紧固件和
引入装置里的橡胶密封圈等）！
严禁带电开盖！
产品只能与说明书中规定的配接设备使用， 与其它设备配接时，
须经防爆检验。KJD127矿用隔爆兼本安型计算机使用说明书
4
KJD127矿用隔爆兼本安型计算机说明书
1 概述
1.1. 产品的用途和使用场所
KJD127矿用隔爆兼本安型计算机（以下简称矿用计算机），用在煤矿井下含有爆炸性气体的环 境中，采用工业级加强性主板、防震硬盘、 10/100Mbps工业以太网口、 RS485通讯口、CAN通讯口、
预装windows操作系统软件，配置FHJ5本安型键盘，FHJ1.5矿用无线鼠标，在爆炸性气体环境中能 完成工业控制微机的一切功能。
1.2. 范围
本说明书适用于 KJD127矿用隔爆兼本安型计算机（以下简称矿用计算机） 。
1.3. 规范性引用文件
本说明书依据 GB3836.1-2010、GB3836.2-2010、GB3836.4-2010 和 Q/140000KD29-2012《KJD127
（A）矿用隔爆兼本安型计算机企业标准》。
2 型号及外型尺寸
2.1型式
防爆类型：矿用隔爆兼本质安全型
防爆标志：Exd[ib]IMb
2.2型号
3.1.1 矿用计算机的型号标记由产品名称代号组成 。图示如下：
KJ D 127
