舰载机哪些事(一)翼位置 中单翼
图解美国海军RA-5C“民团5C团员”舰载侦查攻击机
图解美国海军RA-5C“民团5C团员”舰载侦查攻击机
作者：暂无
来源：《军事文摘·科学少年》 2017年第8期
文罗晨
同学们，你们知道舰载机吗？顾名思义，它们是在航空母舰上起降的飞机，航母的战斗力如何，关键就靠舰载机呢!
我国“辽宁舰”航母上的“歼-15”舰载机现在已经初步具备了作战能力，当然距离美国航母上的舰载机作战能力还有不小的差距。
那美国航母上的舰载机是什么样子呢？下面就让我们以图解的方式带领大家“参观”一下舰载机吧！
这次介绍给大家的舰载机明星是RA-5C“民团团员”舰载侦查攻击机，是美国北美航空公司研制的双座双发全天候超音速舰载重型攻击机，也是美国海军最大最重的舰载飞机，主要用于执行核攻击任务。
航母舰载机起飞的方式：
航母舰载机有三种起飞方式：弹射起飞、滑跃起飞、垂直起飞。
弹射起飞的优点是可以短时间出动大量飞机，还可以大幅度节约飞机燃料。
但是，弹射器的研制是一项非常复杂的工程，而且弹射起飞的操作、保养和维护都非常复杂，对人员素质要求很高。
滑跃起飞价格便宜，易于实现，结构简单，对飞行员和地勤人员要求相对较低。
但是，这种起飞方式浪费飞机的燃料，载弹量也不大，而且航母上必须专门设计弧线或者抛物线形状的起飞甲板。
垂直起飞只有一个国家用过：苏联的基辅级航母。
由于该型航母携带大量导弹，没有地方安放可供滑跃起飞的飞行甲板，于是搭载的舰载机只好垂直起飞。
F-14战斗机
F-14舰载战斗机F-14 TOMCAT双座双发变后掠翼舰载多用途重型战斗机，中文名“雄猫”，用于海军护航防空、遮断和空中支援。
《TOP GUN》里TOM CRUISE驾驶的战机即F-14，该片掀起了空战影片的新热潮。
F-14是第三代战斗机里第一个装备部队的，也是战后第三代战斗机(相当于苏联的第四代)中最早服役的战斗机，比苏联相应的战斗机提前十年出现，令美国海军获得了极大的领先优势。
当时，面对苏联超音速轰炸机＋超音速远程反舰导弹的强大攻击组合，F-14挑起了保卫美军航母战斗群的先锋重担。
该机也是第三代战斗机中第一个完全退役的型号，2006年7月该机正式退出美军编制。
目前伊朗空军仍在使用少量F-14A，而随着美伊关系的恶化，美国新闻媒体也时常报道部分美国组织非法向伊朗出口F-14零部件。
F-14承包商是诺斯罗普·格鲁门公司。
67年底开始研制，首飞时间是70年12月21日，用于取代海军的F4战斗机。
72年5月交付使用。
右图是70年代末80年代初拍摄的，F-14涂着鲜艳的彩色图案，容易被敌人发现。
后来由于苏联的威胁加大和迷彩色研究的进展，开始改用灰暗的浅灰色迷彩。
当时的飞行员非常喜欢使用骷髅头等暴力或半裸美女之类的图案作徽志，够“自由化”(想起了《超时空要塞》)。
后面的大型螺旋桨飞机是E-2C预警机，是海军各种战斗活动的空中指挥所。
其气动布局采用了NASA在60年代后期提出的双发双垂尾变后掠中单翼方案。
广泛使用钛合金，部分采用硼复合材料，以便获得较高的强度重量比。
机体的设计疲劳寿命为6000飞行小时。
材料中铝合金占39.4％，钛合金占24.4％，钢占17.4％，有一定比例的复合材料。
钛合金锻件机械加工材料利用率为25％。
为了减少研制的风险，第一种生产型采用了原来为F-111B战斗轰炸机研制的TFE-30涡扇发动机和机载武器系统。
机翼为变后掠中单翼。
设计要求是：减少翼载来保证机动能力；用前、后缘空战机动襟翼来改善跨音速机动性；尽量减少停放占用的面积。
军职在线舰载机飞行指挥答案2022
军职在线舰载机飞行指挥答案20221.填空题(2分)横侧静操纵性是指：飞行员偏转（）翼时，飞机在无侧滑条件下，改变其稳定（）角速度的特性。
正确答案：填空1:副填空2:滚转2.填空题(3分)飞机的轨迹稳定性是一种闭环条件下的稳定性，是指飞机受扰动后，飞行员不改变（），而只改变（），或者升降舵，来保持预定飞行轨迹的稳定性。
当飞机飞行速度（）有利速度时，飞机具有轨迹稳定性。
正确答案：填空1:油门填空2:平尾填空3:大于3.填空题(2分)影响飞机方向静稳定性的因素一共有3条：一是垂尾、二是（）、三是（）。
正确答案：填空1:迎角填空2:飞行马赫数/M/Ma4.填空题(1分)飞机重心位置用下面方法来表示：飞机重心在（）上投影点，到该翼弦前缘的距离，占该翼弦长度的百分数。
正确答案：填空1:平均空气动力弦5.单选题(4分)长周期模态：当阻尼比>0时，要求半衰期或倍幅时间大于多少秒？A55B20C15D10正确答案：A6.单选题(4分)飞机附加升力的作用点是焦点，焦点与重心的位置关系如何时，飞机具有迎角静稳定性？A焦点在重心之前B焦点在重心之后C焦点和重心重合正确答案：B7.单选题(4分)研究飞机在空中飞行时的俯仰、滚转、偏转力矩时，使用什么坐标轴系？A地面坐标轴系B机体坐标轴系C气流坐标轴系D航迹坐标轴系正确答案：B8.单选题(4分)舰载机在下滑着舰时，LSO按下按钮，菲涅尔光学助降系统的红色禁降灯亮起，此时飞行员需要做什么？A复飞；B升高；C降低D保持不变。
正确答案：A9.单选题(4分)甲板引导员做出如下手势：“手或臂与肩平，手穿过喉部，掌心向下，手横向移动，手臂保持弯曲，另一手臂指着发动机。
”，要告诉飞行员做什么？A引导移交B刹车C系留D关车正确答案：D10.多选题(3分)飞机操纵系统发展简史，前前后后一共经历哪些阶段？A人力操纵系统B液压助力操纵系统C带有控制增稳的液压助力操纵系统D电传操纵系统正确答案：A,B,C,D(少选不得分)11.多选题(3分)关于飞行马赫数对方向静操纵性的影响，正确的是：A亚声速时方向操纵性能基本不变B跨声速时存在蹬舵反倾斜现象C超声速时方向操纵性减弱，此时，需要助力器正确答案：A,B,C(少选不得分)12.多选题(3分)下面那些因素，影响飞机俯仰平衡？A重心变化B收放起落架C收放襟翼D收放减速板E加减油门正确答案：A,B,C,D,E(少选不得分)13.多选题(3分)飞机在降落时，在下滑段，当有侧风时，飞机的航迹就很难对准跑道中心线，因此，要对飞机进行纠偏。
F18战斗机
F-18“大黄蜂”战斗机（F-18 Hornet，编号亦作F/A-18）是美国诺斯罗普公司为美海军研制的舰载单座双发超音速多用途战斗第四代战斗/攻击机（国际第四代战斗机标准），它也是美国军方第一种兼具战斗机与攻击机身份的机种，基于这个原因，作为美国海军最重要的舰载机，F-18的用途广泛，它既可用于海上防空，也可进行对地攻击。
该机于1978年首飞，1983年进入美国海军服役，2006年7月28日F-14“雄猫”战斗机退役后，F-18成为美国航空母舰上唯一的舰载战斗机。
中文名称F/A-18 “大黄蜂”战斗攻击机英文名称F/A-18 Hornet Fighter/Attacker研制时间1978年11月18日服役时间1983年1月7日国家美国制造方麦道／波音／诺斯洛普公司乘员1人（A型/C型）；2人（B型/D型）产量1,458架以上目录1发展沿革2技术特点▪机载武器3性能数据4衍生机型▪F/A-18A“大黄蜂”▪F/A-18B“大黄蜂”▪F/A-18C“夜攻大黄蜂”▪F/A-18D“大黄蜂”▪F/A-18E/F“超级大黄蜂”▪F/A-18G“咆哮者”▪F-18 “沉默大黄蜂”5实战情况6装备情况7重要事件1发展沿革研发背景1975年1月13日，由诺斯罗普公司设计的YF-17在 ACF（（Aerial Combat Fighter，空战战斗机）项目中被对手通用动力的 YF-16 击败，F-18飞行图[1]原因是 YF-16 的速度比 YF-17 略快，且其安装的 F-100 发动机已被 F-15 采用，可降低维护费用。
YF-16 即是后来大名鼎鼎的 F-16 战斗机，产量超过4500架，至今仍未停产。
失去了美国空军 ACF 合同之后，诺斯罗普公司原本打算就此打住，但美国海军对新战机的需求又使 YF-17 获得了一线生机。
因为70年代初，“雄猫”项目遭遇研发困难，成本不断超支，于是美国海军启动了VFAX（Naval Fighter Attack Experimental，舰载战斗攻击机）项目。
航母编队舰载机阵位配置模型研究

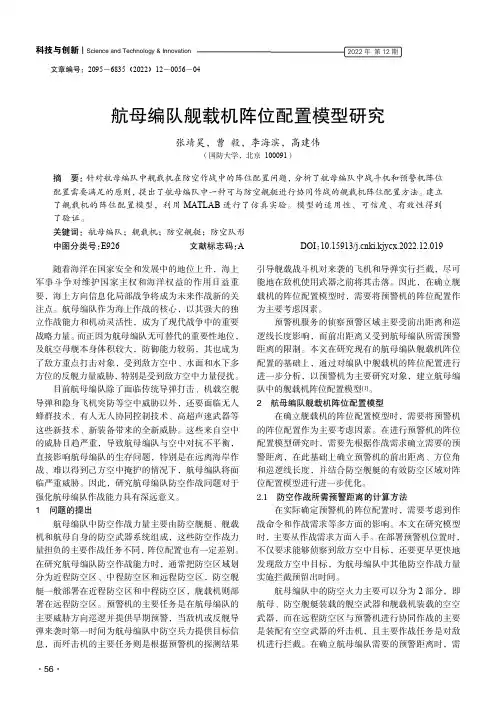

科技与创新┃Science and Technology&Innovation2022年第12期文章编号：2095－6835（2022）12－0056－04航母编队舰载机阵位配置模型研究张靖昊，曹毅，李海滨，高建伟（国防大学，北京100091）摘要：针对航母编队中舰载机在防空作战中的阵位配置问题，分析了航母编队中战斗机和预警机阵位配置需要满足的原则，提出了航母编队中一种可与防空舰艇进行协同作战的舰载机阵位配置方法。
建立了舰载机的阵位配置模型，利用MATLAB进行了仿真实验。
模型的适用性、可信度、有效性得到了验证。
关键词：航母编队；舰载机；防空舰艇；防空队形中图分类号：E926文献标志码：A DOI：10.15913/ki.kjycx.2022.12.019随着海洋在国家安全和发展中的地位上升，海上军事斗争对维护国家主权和海洋权益的作用日益重要，海上方向信息化局部战争将成为未来作战新的关注点。
航母编队作为海上作战的核心，以其强大的独立作战能力和机动灵活性，成为了现代战争中的重要战略力量。
而正因为航母编队无可替代的重要性地位，及航空母舰本身体积较大，防御能力较弱，其也成为了敌方重点打击对象，受到敌方空中、水面和水下多方位的反舰力量威胁，特别是受到敌方空中力量侵扰。
目前航母编队除了面临传统导弹打击、机载空舰导弹和隐身飞机突防等空中威胁以外，还要面临无人蜂群技术、有人无人协同控制技术、高超声速武器等这些新技术、新装备带来的全新威胁。
这些来自空中的威胁日趋严重，导致航母编队与空中对抗不平衡，直接影响航母编队的生存问题，特别是在远离海岸作战、难以得到己方空中掩护的情况下，航母编队将面临严重威胁。
因此，研究航母编队防空作战问题对于强化航母编队作战能力具有深远意义。
1问题的提出航母编队中防空作战力量主要由防空舰艇、舰载机和航母自身的防空武器系统组成，这些防空作战力量担负的主要作战任务不同，阵位配置也有一定差别。

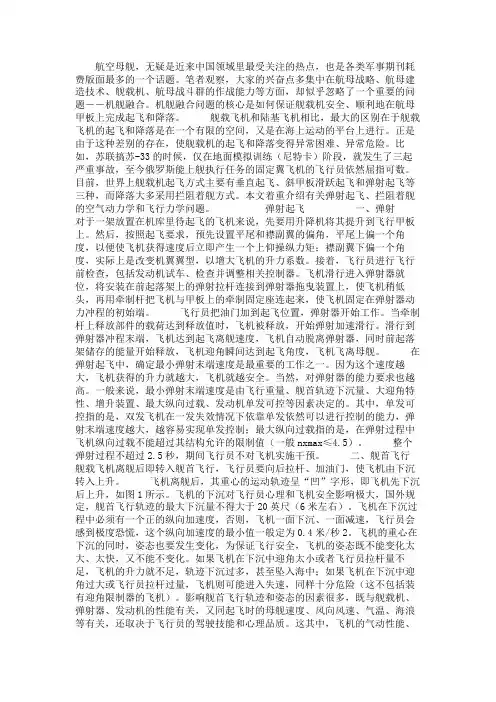

最新 舰载机的起飞和降落-精品
