汽车主动悬架控制技术与发展
汽车悬挂系统新技术——电控空气悬架及主动悬架PPT课件
另外，主动悬架具有控制车身运动的功能。当汽车制动 或拐弯时的惯性引起弹簧变形时，主动悬架会产生一个与 惯力相对抗的力，减少车身位置的变化。例如德国奔驰 2000款CL型跑车，当车辆拐弯时悬架传感器会立即检测出 车身的倾斜和横向加速度，电脑根据传感器的信息，与预 先设定的临界值进行比较计算，立即确定在什么位置上将 多大的负载加到悬架上，使车身的倾斜减到最小。
第2页/共7页
电控悬架工作时，阀门的相互作用控制通向空气弹簧元件的气流量。 传感器检测出汽车的行驶状态并反馈至ECU，ECU综合这些反馈信息 计算并输出指令控制空气弹簧元件的电动机和阀门，从而使电控悬架 随行驶及路面状态不同而变化：在一般行驶中，空气弹簧变软、阻尼 变弱，获得舒适的乘坐感；在急转弯或者制动时，则迅速转换成硬的 空气弹簧和较强的阻尼，以提高车身的稳定性。同时，该系统的电控 减振器还能调整汽车高度，可以随车速的增加而降低车身高度(减小离 地间隙)，减少风阻以节省能源；在车速比较慢时车身高度又可恢复正 常。
汽车不同的行驶状态对悬架有不同的要求。一般行驶时需要 柔软一点的悬架以求舒适感，当急转弯及制动时又需要硬一点的 悬架以求稳定性，两者之间有矛盾。另外，汽车行驶的不同环境 对车身高度的要求也是不一样的。一成不变的悬架无法满足这种 矛盾的需求，只能采取折中的方式去解决。在电子技术发展的带 动下，工程师设计出一种可以在一定范围内调整的电子控制悬架 来满足这种需求。这种悬架称为电控悬架，目前比较常见的是电 控空气悬架形式。
空气弹簧元件是由电控减振器、阀门、双气室所组成。电控减 振器顶部有一个小型电动机，可通过它转动一个调整量孔大小的控 制杆将阻尼分成多级，从而实现控制阻尼的目的。阀门也充当了一 个调节气流的作用，通常双气室是连通的，合起来的总容积起着空 气弹簧的作用，比较柔软；但当关闭双气室之间的阀门时，则以一 个气室的容量来承担空气弹簧的作用，就会变得硬，因此阀门起到 控制"弹簧"变软变硬的作用。
主动悬架系统
主动悬架系统主动悬架是用一个有自身能源的力发生器来代替被动悬架中的弹簧和减振器。
根据作动器响应带宽的不同，主动悬架又分为宽带主动悬架和有限带宽主动悬架，也被叫做全主动悬架和慢主动悬架。
全主动悬架系统所采用的作动器具有较宽的响应频带，以便对车轮的高频共振也加以控制。
作动器多采用电液或液气伺服系统，控制带宽一般应至少覆盖0～15Hz，有的作动器响应带宽甚至高达100Hz。
结构示意图见上图。
从减少能量消耗的角度考虑，也可保留一个与作动器并联的传统弹簧，以用来支持车身静载。
主动悬架的一个重要特点就是，它要求作动器所产生的力能够很好地跟踪任何力控制信号。
因此，它为控制律的选择提供了一个广泛的设计空间，即如何确定控制律以使系统能够让车辆达到最佳的总体性能。
近二十年来，有大量关于主动悬架的研究论文及专题回顾文献发表。
研究结果表明，主动悬架能够在不同路面情况及行驶条件下显著地提高车辆性能。
主动悬架的研制工作起始于八十年代。
Lotus 制造了第一辆装有主动悬架的样车。
其系统的响应可达30Hz，它可使乘坐舒适性和转弯及制动时的车身姿态控制提高约35%。
还有一些主动悬架实施的例子，如Lotus Turbo Esprit、Damlar Benz的试验样机系统、BMW 和Ford等。
然而，由于这些主动悬架系统具有的高成本、高能耗、增加的重量及复杂程度，使主动悬架仅限于样车及一些赛车等有限的应用上。
结构上，有限带宽主动悬架通常由作动器与一个普通弹簧串联后，再与一个被动阻尼器并联构成，见上图。
这种系统在低频时（一般小于5或6赫兹）采用主动控制，而高于这个频率时，控制阀不再响应，系统特性相当于传统的被动悬架，而被动悬架在高频时的效果也比较好。
由于有限带宽主动悬架作动器仅需在一窄带频率范围内工作，所以它降低了系统的成本及复杂程度，比全主动悬架便宜得多。
尽管如此，它的主动控制仍然覆盖了主要的车身振动，包括纵向、俯仰、侧倾以及转向控制等要求的频率范围，改善了车身共振频率附近的行驶性能，提高了对车身姿态的控制，性能可达到与全主动系统很接近的程度。

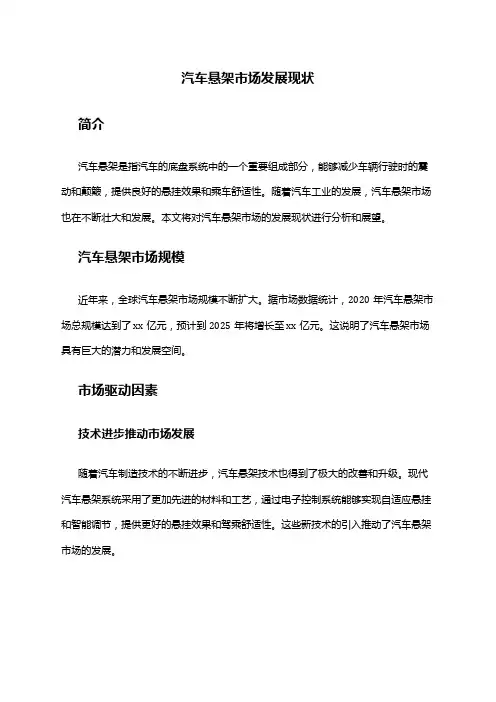

2024年汽车悬架市场发展现状
