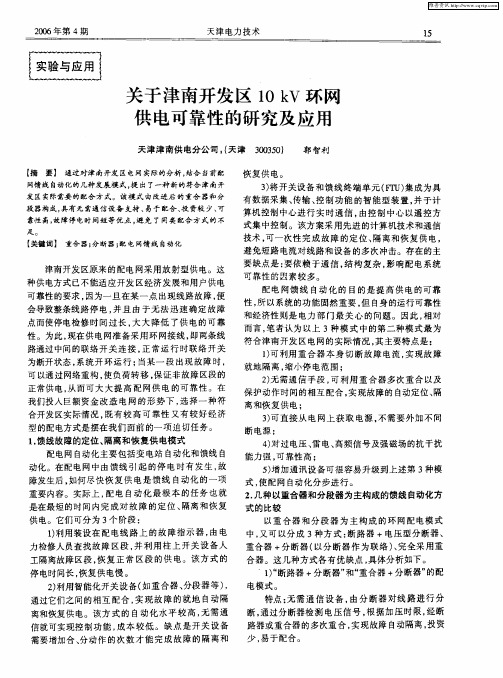

关于津南开发区10kV环网供电可靠性的研究及应用
津南 开发 区原来 的配 电网采 用放 射 型供 电。这
种供 电方 式 已不能适 应 开发 区经济 发展 和用 户供 电 可靠性 的要求 ， 因为一旦 在某 一 点 出现线 路故 障 ， 便 会导致整条 线路 停 电 ， 且 由 于无 法 迅速 确 定 故 障 并 点而使停 电检 修 时 间过 长 ， 大 降低 了 供 电 的可 靠 大 性 。为此 ， 在供 电网 准备 采用 环 网接 线 ， 现 即两条 线
发 区 实 际需 要 的 配 合 方 式 。该 模 式 由 改进 后 的 重 合 器 和 分
３０ ５ ） ０ ３０
郭 智利
恢 复供 电 。 ３ 将 开关设 备 和 馈 线 终端 单 元 （ Ｕ 集 成 为具 ） 兀Ｔ） 有 数据 采集 、 输 、 制 功 能 的智 能 型 装 置 ， 于计 传 控 并
特点 ： 无需通信 设备 ， 由分 断器 对线 路进行 分
断 ， 过分 断器检 测 电压 信 号 ， 通 根据 加 压 时 限 ， 断 经 路器 或重 合器 的多 次重 合 ， 现故障 自动 隔离 ， 资 实 投
路通 过中间 的联 络开 关 连 接 ， 常 运 行 时联 络 开 关 正 为断开 状态 ， 系统 开 环 运 行 ； 当某 一 段 出现 故 障 时 ， 可 以通 过网络重 构 ， 负 荷转 移 ， 使 保证 非故 障 区段 的
配 电 网馈 线 自动 化 的 目的 是 提 高 供 电 的可 靠 性 ， 以系统 的功 能 固然重要 ， 自身 的运行可 靠性 所 但 和经 济性则 是 电力部 门 最关 心 的 问题 。 因此 ， 相对 而 言 ， 者认 为 以上 ３种 模 式 中的第 二 种模 式 最 为 笔 符 合津南 开发 区电网 的实 际情 况 ， 主要特 点是 ： 其
探讨10kV配电网馈线自动化系统控制技术
探讨10kV配电网馈线自动化系统控制技术随着电力系统的不断发展和电力市场的逐步建立，配电网络的薄弱环节越来越突出，形成了电力需求与电网设施不协调的局面，集中反映在配电网故障后的恢复和处理、配电网负荷转供等问题，这种局面越来越不适应社会需求。
配电网馈线自动化是解决配电网盲调问题，切实提升供电可靠性，提高配电网自愈水平，实现分布式电源灵活可靠接入，建成具备集成、互动、自愈、兼容和优化等特征的智能配电系统，实现配电网精益化管理的有效手段，是智能配电网的重要组成部分。
一、馈线的自动化的控制方式馈线的自动化的控制方式总体上来说一共有3种常见的方式，第一种是就地式馈线自动化控制方式，这种方式也被称为重合器控制方式，其不依赖通信、结构简单等特点使其具有一定的运用范围，第二种方式是智能分布式馈线自动化控制方式，这种方式的原理主要是通过配电子站与配电终端之间以及终端与终端之间的通信网络进行数据的交换，实现故障隔离的方式，最后一种方式是集中式馈线自动化控制方式，这种方式是通过配电终端进行配电网全局性的数据采集与控制。
二、馈线的自动化系统控制技术馈线的自动化系统控制方式中的3种控制方式整体而言可以分为两类，第一类是地式馈线自动化，其中包括重合器方式与智能分布方式两种。
而第二类是则是集中式馈线自动化，两种类型3种方式的馈线的自动化系统控制技术组成了如今常用的自动化控制技术，本文通过对这3种方式的技术进行分析。
（一）地式馈线自动化技术地式馈线自动化技术一共分成重合器方式与智能分布方式两种，本文通过对这两种方式的技术进行分析以了解地势馈线自动化技术。
1.重合器方式重合器方式的地式馈线自动化技术相对于其他技术而言结构比较简单，在供电发生故障时，运用重合器方式的地式馈线自动化技术之家通过重合器与分段器将故障地区与非故障地区分隔开，不需要动用任何通信通道的条件下直接恢复非故障地区的正常供电，在实际的运用当中，一般将重合器与电压联合使用通过其电压通过的状态确定故障发生的具体位置，对故障进行定位以后运用分段器将其隔离。

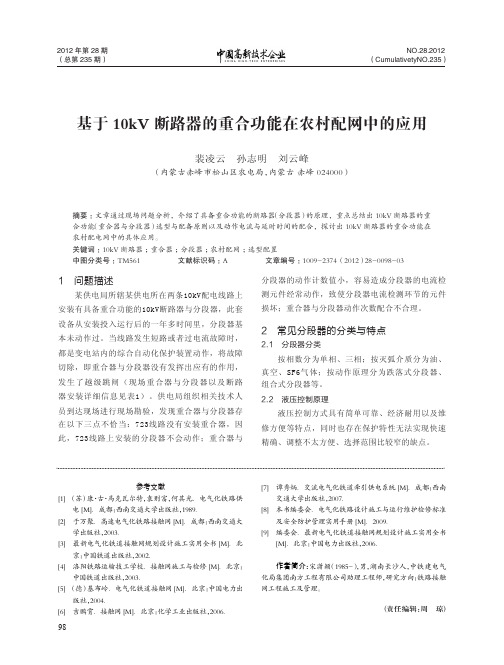

基于10kV断路器的重合功能在农村配网中的应用
98参考文献[1] （苏）康·古·马克瓦尔特，袁则富，何其光．电气化铁路供电[M]．成都：西南交通大学出版社，1989．[2] 于万聚．高速电气化铁路接触网[M]．成都：西南交通大学出版社，2003．[3] 最新电气化铁道接触网规划设计施工实用全书[M]．北京：中国铁道出版社，2002．[4] 洛阳铁路运输技工学校．接触网施工与检修[M]．北京：中国铁道出版社，2003．[5] （德）基布岭．电气化铁道接触网[M]．北京：中国电力出版社，2004．[6] 吉鹏霄．接触网[M]．北京：化学工业出版社，2006．[7] 谭秀炳．交流电气化铁道牵引供电系统[M]．成都：西南交通大学出版社，2007．[8] 本书编委会．电气化铁路设计施工与运行维护检修标准及安全防护管理实用手册[M]．2009．[9] 编委会．最新电气化铁道接触网规划设计施工实用全书[M]．北京：中国电力出版社，2006． 作者简介：宋潇颖（1985-），男，湖南长沙人，中铁建电气化局集团南方工程有限公司助理工程师，研究方向：铁路接触网工程施工及管理。
（责任编辑：周 琼）1 问题描述某供电局所辖某供电所在两条10kV配电线路上安装有具备重合功能的10kV断路器与分段器，此套设备从安装投入运行后的一年多时间里，分段器基本未动作过。
当线路发生短路或者过电流故障时，都是变电站内的综合自动化保护装置动作，将故障切除，即重合器与分段器没有发挥出应有的作用，发生了越级跳闸（现场重合器与分段器以及断路器安装详细信息见表1）。
供电局组织相关技术人员到达现场进行现场勘验，发现重合器与分段器存在以下三点不恰当：723线路没有安装重合器，因此，723线路上安装的分段器不会动作；重合器与分段器的动作计数值小，容易造成分段器的电流检测元件经常动作，致使分段器电流检测环节的元件损坏；重合器与分段器动作次数配合不合理。
2 常见分段器的分类与特点2.1 分段器分类按相数分为单相、三相；按灭弧介质分为油、真空、SF6气体；按动作原理分为跌落式分段器、组合式分段器等。
浅谈10KV分段开关联络开关在配网中的应用

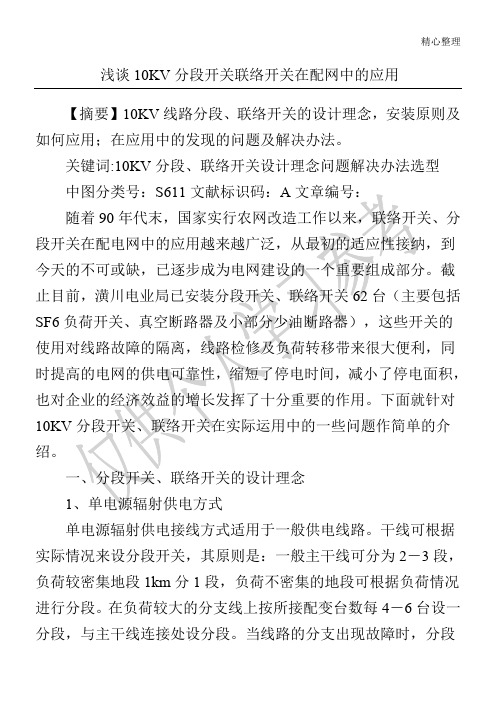

精心整理浅谈10KV 分段开关联络开关在配网中的应用【摘要】10KV 线路分段、联络开关的设计理念，安装原则及如何应用；在应用中的发现的问题及解决办法。
关键词:10KV 分段、联络开关设计理念问题解决办法选型 SF610KV 绍。
1 单电源辐射供电接线方式适用于一般供电线路。
干线可根据实际情况来设分段开关，其原则是：一般主干线可分为2―3段，负荷较密集地段1km 分1段，负荷不密集的地段可根据负荷情况进行分段。
在负荷较大的分支线上按所接配变台数每4―6台设一分段，与主干线连接处设分段。
当线路的分支出现故障时，分段断路器可以跳开分支线路而不影响主干线路供电，还可以缩小事故和检修停电范围，从而减少线路工作人员的巡线工作量。
有利于提高供电可靠率。
但是如故障发生在线路首端，将影响线路末端的供电。
2、单电源环网供电方式3二、分段、联络开关的安装1、装设联络开关，尽量选择不同联络点的线路；2、装设联络开关尽量选择分支较多，负荷较重的地方，且分段开关每条线路装设的数量不宜过多，装设过多，则会照成整条线路的供电可靠性下降。
3、联络开关装设后，应及时核对相序，若相序不符，当转供负荷时，就会造成用户电机反转；当环网操作时，就会造成事故。
4、装设联络、分段开关，施工完成后要有完整的竣工报告，调试图纸；要及时下达设备编号，并把资料反馈至调度部门及操作部门。
1AB2上34B荷转移至B站，这样既降低了线路损耗，又提高了末端的电压质量。
四、分段开关、联络开关在应用中存在的问题1、分段开关跳闸电流设置不规范，容易导致供电负荷转移时躲不过正常负荷电流和合环电流的冲击而跳闸，造成不必要的负荷损失。
2、分段开关、联络开关的运行资料不详细，目前分段开关只在线路的单线图中标注，且未注明分段开关跳闸的工程是否投入，3123参数，便于调度和运行单位查询核算。
六、分段、联络开关的选型在10KV配电线路上，可选柱上油断路器、柱上六氟化硫断路器或柱上真空断路器。
中压配电网10kV线路接线方式及配电自动化
中压配电网10kV线路接线方式及配电自动化中压配电网10kV接线方式及配电自动化摘要：配电网改造和配电网自动化系统建设的目的在于提高配电网的可靠性。
配电网接线方式的选择是高水平配电自动化系统的前提和重要根底。
该文从现实角度出发，探讨了几种适合我国实际的配电网架接线方式及它们的优缺点，在此根底上着重介绍了如何实施配电网自动化。
关键词：配电网位于电力系统的末端，直接与用户相连，整个电力系统对用户的供电能力和供电质量最终都必须通过它来实现和保障。
中压配电网的规划、改造和建设已成为电力开展的一项十分重要的根底工程，其中电网接线方式的选择是一个十分重要的问题。
不同的城市电网，负荷密度、地理环境、配电变电站的保护方式、配电网的接地方式等是不同的，因此配电网的接线方式及自动化的实施应因地制宜、各具特点。
本文介绍了配电网的接线设计原那么和配电自动化的实施原那么，并针对几种典型接线方式探讨了配电自动化的实施。
1 配电网接线方式设计原那么目前正在进行的城市电网建设改造工程，和即将实施的配电系统自动化建设工程，都要求对配电网的接线方式进行规划设计，特别是配电系统自动化对一次系统接线方式的依赖性很强，它决定了配电系统自动化的故障处理方式。
因此，配电网的接线方式必须和配电系统自动化规划紧密结合，一次系统接线方式必须满足配电系统自动化的要求。
配电网接线方式设计应遵循以下原那么：?便于运行及维护检修； ?优化网架结构、降低线损；?保证经济、平安运行；节约设备和材料,投资合理； ?适应配电自动化的需要； ?有利于提高供电可靠性和电压质量； ?灵活地适应系统各种可能的运行方式。
2 配电自动化的实施原那么注重投入产出。
首先是先进性与实用性的综合考虑。
先进，即功能先进，设备满足使用要求、符合开展趋势、不落后；实用，对做好工作有较大帮助，对提高管理水平有较大意义，不搞“花架子〞。
此外，还要注意不同的地区要采用不同的模式，如负荷密集程度、负荷重要性、经济兴旺程度、开展趋势、售电收入等。
自动重合器、分段器配合应用举例
用户e
用户f
用户g
用户h
联络开关计时45s后合闸，L4恢复供电。
重合器、分段器模式
环网网架结构
用户a
用户b
用户c
用户d
重合器A
L1
分段器A
L2
重合器B
分段器D
L8
L7
L3
分段器B
分段器E
L6
分段器C 分段器F
L4
联络 开关
L5
用户e
用户f
用户g
用户h
经过7s后分段器C重合，遇到故障重合器B，分段器D、E、F， 联络开关断开，L5、L6、L7、L8区段停电，分段器C合闸后瞬间断 开，则闭锁，隔离L3段故障。
用户4
重合器、分段器模式
辐射网架结构
用户0
用户1
用户2 用户3
L0
L1
重合器A
分段器A
L2
分段器B
L3
分段器C
分段器D
L4 经过7s后分段器A重合，L1段供电。
用户4
重合器、分段器模式
辐射网架结构
用户0
用户1
用户2 用户3
L0
L1
重合器A
分段器A
L2
器D
L4 经过7s后分段器B重合，L2段供电。
用户4
重合器、分段器模式
辐射网架结构
用户0
用户1
用户2 用户3
L0
L1
重合器A
分段器A
L2
分段器B
遇故障
分段器D
L4
L3
分段器C
用户4
经过14s后分段器D重合，L4段存在故障。
重合器、分段器模式
辐射网架结构
自动重合器必须与自动分段器配合使用
自动重合器必须与自动分段器配合使用1 概述农村配电网自动化系统的主要功能，是在发生故障时将故障区段隔离，减少停电事故和故障时间，提高供电可靠性。
而目前农村配电系统有的只装设柱上油断路器和跌落式熔断器，尚无其他保护设备。
当配电网上发生永久性故障时大多依靠变电所出口重合器跳闸，造成整条线路断电，重合器仅起到具有重合功能的断路器作用，智能设备技术性能的优势远未发挥出来,只有在农村小型化户外变电所运用机电一体化功能的重合器和分段器相配合，形成有层次、有逻辑的递进保护，才能实现农村配电网的自动化。
2 试运行情况东明变电所是一座农村小型化户外变电所，具有"四遥"功能。
今年3月份，我局在10kV配电线路上安装了21组跌落式分段器，并将线路出口真空重合器投入运行。
试运行至今，东明变电所4次速断动作跳闸后，重合器自动重合成功，之后组织人员进行巡线，发现分支线路分段器(记忆次数为1次)跌落分闸，在分段器下端的分支线路上查出故障。
分段器的成功跌落，有效地隔离了分支线路故障区段，保证了整个线路无故障区段的正常运行，缩短了停电时间，减小了停电面积，提高了供电可靠性，便于判断和查找故障点，达到了预想效果。
实践证明，分段器能够正确判断记忆和识别故障电流，稳定性、选择性良好。
3 分段器的主要结构及工作原理我局所采用的跌落式分段器是一种单相高压电器，型号为FDW-12/315-10，适用于交流50Hz、额定电压12kV的三相电力系统。
外形类似跌落式熔断器。
该产品由绝缘子、触头、导电机构组件等组成绝缘及导电系统；由电流互感器、电子控制器等组成二次控制系统；由储能式永磁机构、掣子、杠板及锁块等组成脱扣动作系统。
分段器装有检测主回路电流的电流互感器，其输出值给电子控制器进行数字处理。
当线路出现故障电流时，故障电流由重合器开断，电子控制器可记忆开断故障电流的动作次数，在达到整定的计数次数时(1～3次)，在重合器开断后180ms内自动跌落分断，隔离故障区段，使重合器成功地重合上无故障区段。
10kV断路器的重合功能在农村配网中的应用探讨
10kV断路器的重合功能在农村配网中的应用探讨10kV农村配网在整个电力系统中占据关键且重要的地位，断路器是支持配网运行不可或缺的电气设备，影响着线路的安全运转、关系到电能供应水平和质量。
然而，实际的断路器设备工作中依然存在问题，需要积极地改进与优化。
文章以10kV配网为例，分析了断路器重合功能的实际运用。
标签：10kV断路器；重合功能；农村配网；应用电力系统的安全运转关系到用户的安全用电，配网能否安全运转也会极大地影响电力系统的运行水平，农村配网在整个农业地区发挥着关键的供电作用，断路器作为配网线路中的关键设备，其能否正常运行会影响整个电力系统的安全。
断路器自身的缺陷和问题会引发较大的故障，会影响电力运行质量，为了确保农网的安全、稳定运转，就必须明确断路器运行中出现的问题，加大对其改造力度，发挥重合功能的关键作用。
1 断路器的类别、特征与运行原理1.1 断路器的类别断路器是整个电力系统内部非常关键的开关装置，发挥着极其关键而重要的作用，一方面可以有效地切合负载电流，另一方面能够及时、高效、快捷地识别短路电流，从而切断短路短路电流。
断路器能够通过切断电流来维护配网系统的安全，体现出了断路器的断流能力，如果线路电压偏离额定数值，断路电流也会对应上升，会达到一个极限值。
常规运行状态下，断路器能够有效切断负载电流，断路器实际运行过程中，能够有效切断短路电流。
根据相数的数量，断路器包括：三相断路器、单相断路器。
根据灭弧介质，断路器包括：油断路器、真空断路器等。
按照动作规律与规范，断路器类型包括：跌落式断路器、组合断路器。
现阶段，断路器已经走向真空化发展，其具有显著的优势功能，例如：安全稳定、断开能力强、方便长时间使用等，真空断路器处于电力系统中发挥优势功能。
1.2 液压控制原理液压控制体现出多方面的优势特征与功能，具体表现为：安全、简单、稳定、成本低、长期使用、便于维护等，对应的不足与弱势体现为：不能高速、准确地发挥保护性能，不便于调整等。
10kV断路器的重合功能介绍及其在配网中的应用分析
10kV断路器的重合功能介绍及其在配网中的应用分析【摘要】在进行现场问题调查的基础上，介绍了分段器、重合器的原理，总结出了分段器与重合器的配合使用要求，即对断路器的重合功能进行了分析与研究，针对不足之处提出了改善的方案，对10kV断路器的重合功能在江门地区的配电网中的应用进行了进一步的探究。
【关键词】10kV;断路器;重合器;功能;分段器目前世界上大多数的国家，都是采用分段器、重合器和跌落式熔断器的电网配合模式，它的可靠性很高，通常能够达到99%，甚至更高。
现代供电方面的技术越来越成熟，电力公司的主要工作包括研究配电网络需要的更多功能，而电力系统也受到用户属性、地理环境、管理模式等等因素的影响。
因此，对江门地区配电网的现状研究是十分有利于电力事业的发展的。
1.出现的问题供电局所管制的三条10kV的线路上安装了10kV的分段器和重合器（具有重合功能的断路器），在投入使用运行后的时间里，分段器从始至终都没有反应过，即没有动作。
当线路出现电流故障而导致短路等状况的时候，分段器和重合器并没有产生动作来切除故障，而是通过位于变电站内的自动化装置对其进行保护，这是属于越级跳闸的典型例子。
所以，供电局的领导组织了相关的技术工作人员到现场进行了勘察检验，发现分段器和重合器有以下三点不正当：分段器和重合器的动作计数值特别小，这样会导致分段器用于检测电流的元件常常发生动作，从而使元件遭到损坏。
分段器和重合器的动作的次数配合不恰当。
所在地的三条线路中有一条线路未安装重合器，致使分段器无动作。
故障的分支会发生短路，这影响这一代用户的安全问题，影响范围不容小觑。
如果分支的线路会发生接地故障，分界处的开关会自动的分闸，从而摆脱故障处馈线，这可以保证馈线的其它分支和变电站的安全运行的用户。
因此，故障分支并不会破坏其它的部分环节，只是小范围的破坏。
2.分段器2.1 分段器的种类按照动作的原理，可以将分段器分为组合式和跌落式;按相数分为三相、单相;按灭弧介质分为SF6气体、油、真空。
配网自动化中重合器和分段器应用探究
值能够达到 925 A，满足重合器启动电流的标准；若是
发生瞬时性故障，那么重合器 IRM1会遵照 A 曲线进行
一次动作，由于 F5没有达到计数次数还处在合闸状态，
2 s 之后重合使得线路恢复供电。如果发生的是永久
性故障，那么重合器 OSM1 会再次按照慢曲线进行动
作，在 F5符合整定次数时会出现分闸的情况，能够对故
内具有最小的故障电流。
对于“电压-时间型”分段器来说，在和重合器配 合时更多针对的是延时、合闸以及重合时间方面的配
合。若是在分段器保护范围内出现故障，那么控制器
能够有效记录保护开断故障电流次数，一旦满足整定
次数，分段器就会自动分闸对故障电路进行闭锁，对非
故障线路进行重合闸。
2 重合器和分段器在辐射网络的应用 （1）在配网自动化中应用重合器以及分段器时，
1 400 A 100 MVA 10.5 kV
LGJ-95 4 km 0.91×10-3
LGJ-70 2 km 0.735×10-3
LGJ-50 3.5 km 0.16×10-3
36 农村电工 第 28 卷 2020 年第 2 期
时间/s
从表 1 相关参数中能够得到此线路中不同点最大 和最小短路电流值以及相应分支线路额定电流，如表 2 所示。
（2）分段器的作用。分段器是一种与电源侧前级 开关设备配合，在失压或无电流的情况下自动分闸的 开关设备。当发生永久性故障时，分段器在预定次数 的分合操作后闭锁于分闸状态，从而达到隔离故障线 路区段的目的。若分段器未完成预定次数的分合操 作，故障被其他设备切除了，则其将保持合闸状态，并 经一段延时后恢复到预先的整定状态，为下一次动作 做好准备。
0.04 0.03
曲 线（快 曲 线）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重合器与分段器在10kV电网中的应用
作者：李威娜
来源：《价值工程》2010年第36期
摘要：随着市场经济的快速发展，用户对供电可靠性的要求越来越高，这就对电网的运行是否稳定提出了严峻的课题，因此提高配网的科技含量，缩小事故的停电范围，快速查找故障点，是农网建设的主流，所以在10kV线路上安装重合器与分段器，快速分离故障区，确保健康线路的正常运行是十分必要的。
Abstract: With the rapid development of market economy, users have increasingly more demand on reliability of power supply, which is a grim subject for stable grid running, thereby increasing the technological content distribution network, reducing the power outages scope of incidents and quickly finding the point of failure is the mainstream of rural power grid construction, so installing recloser and sectionalizer on 10KV line and quickly separating fault zone to ensure the normal operation of the health line are necessary.
关键词：重合器；分段器；农电电网；应用
Key words: recloser; sectionalizer; rural power grid; applications
中图分类号：TM73 文献标识码：A文章编号：1006-4311（2010）36-0234-01
1电网现状
随着农网改造的不断深入，农网设备健康水平在不断提高，供电的可靠性基本上能满足用户的需要。
但就目前的电网现状来说，由于受资金的制约，没有实现环网，没有双电源，线路呈单一的放射型树状供电方式，这就像一条树干，很多枝杈，也就是线路的分支比较多，所以无论线路哪一点发生故障，整条线路全部停运，且故障点难以确定，这不但影响了供电量，也使管理部门浪费了大量的人力、物力去处理事故，所以在10kV线路上安装重合器与分段器，就能有效控制事故的发生。
2重合器与分段器的特点
2.1 重合器。
①重合器具有自动功能，不需外加电源即可实现分合闸操作。
电子控制部分电源可通过重合器内部的套管CT获得，电源侧电流大于5A即可保证电子控制部分正常工作。
它体积小，重量轻易安装在柱上，分闸电流安秒曲线的调整可通过更换分闸电阻、安秒曲线板获得，非常方便。
②重合器能自动检测线路电流与接地电流，当电流超过预设的最小分闸电流时，则按预先整定的开、断、重合顺序和重合间隔开断故障电流，若故障是永久性的，经过2、3或4次预设分闸操作后，分闸闭锁，将故障区与主回路隔离。
2.2 分段器。
①跌落式分段器是一种单相高压电器，该产品由绝缘子、触头、导电机构组件等元件组成绝缘及一次导电系统，由电流互感器、电子控制器等元件组成二次控制系统，由储能式永磁机构、掣子、杠板及锁块等元件组成的脱扣动作系统。
②分段器装有检测回路电流值的电流互感器，当线路发生故障时，电子控制器在电流超过额定启动电流值时启动，进行数字处理。
故障电流由上级重合器（或断路器）开断，电子控制器可记忆上级开关开断故障电流的动作次数，并在达到整定的计数次数时（1、2、3次），在上级开关开断故障电流后，线路失压，线路电流低于300mA时，分段器在180ms内自动分闸，隔离故障区段，使重合器（或断路器）成功地重合上无故障区段，将故障停电限制在最小范围，保证无故障线路的正常运行。
③分段器采用的是永磁机构完成分段器的分闸操作。
当分段器中电流超过整定值，变电所内断路器（或重合器）开断故障电流，线路失压后，分段器导管内的电子控制板发出命令，永磁机构脱扣器推动分段器分闸。
分段器每次完成分段后脱扣器无需更换任何元件，分段器跌落后经人力储能通过止动自行恢复工作状态。
3重合器与分段器的配合使用
根据重合器与分段器的功能与特点，把二者配合使用，安装在10kV配电网的上，将发挥巨大的作用。
它可以判断出线路的故障范围，把故障线路与健康隔离，从而确保无故障线路部分正常运行。
具体使用如图所示：
在线路出口干线上或在变电站安装重合器，分支线路选用六组跌落式自动分段器F1、
F2、F3、F4、F5、F6将其线路分成L1、L2、L3、L4、L5、L6、L7段。
分段器的额定启动电流值与重合器启动电流值相配合，F1计数次数3次，F2、F3、F5计数次数2次，F4、F6计数次数1次。
3.1 若故障E1发生在L5段，重合器、分段器F1、F3、F4通过故障电流，重合器自动分闸，线路失压，F4达到整定1次计数次数自动分闸跌落，隔离故障L5段，重合器自动重合后恢复线路L1、L2、L3、L4、L6、L7段供电。
3.2 若故障E2发生在L6段，重合器、分段器F1、F5通过故障电流，重合器自动分闸，如果为瞬时故障，重合器自动重合成功恢复供电。
F1、F5没有达到整定计数次数应处于合闸状态。
如果为永久性故障，重合器自动重合不成功，再次分闸，线路失压，F5达到整定2次计数次数自动分闸跌落，隔离故障L6段，F1没有达整定的计数次数处于合闸状态。
重合器重合后恢复线路L1、L2、L3、L4、L5段供电。
3.3 若故障E3发生在L2段，重合器、分段器F1通过故障电流，重合器自动分闸。
如果为瞬时故障，重合器自动重合成功恢复供电。
F1没有达到整定计数次数应处于合闸状态。
如果为永久性故障，重合器重合不成功，分闸，重合器再次重合不成功，再次分闸，线路失压，F1达到整定3次计数次数自动分闸跌落，隔离故障L2段，重合器重合后恢复线路L1段供电。
4重合器与分段器配合使用所产生的效益
通过以上的论述可以看出，重合器与分段器的配合使用在电网运行中发挥的巨大作用，它不但可以快速隔离故障线路，保证健康线路的正常运行，同时也缩小了故障范围，确保了运行单位在最短的时间内查到故障点，这对用户而言设备使用率提高，生产与生活得到了可靠保证。
通过以上说明，分析一下，如果电网直接把故障线路断开，我们就可以只查一条线路，这样故障范围缩小了，维护人员很快就可以在短时间内巡到事故点，及时处理恢复故障线路的送电，但现在是一点发生故障，我们要查五部分，这种1：5的关系不难算出，哪个更对供电企业有力，哪种电网结构即增加了供电量，又提高了供电保证率，所以说重合器与分段器的应用将在电网中发挥巨大的作用。
