国际浮式生产储油卸油船〔FPSO〕开展态势:FPSO〔Floating Production Storage and Offloading〕浮式生产储油卸油船，它兼有生产、储油和卸油功能，油气生产装置系统复杂程度和价格远远高出同吨位油船，FPSO装置作为海洋油气开发系统的组成局部，一般与水下采油装置和穿梭油船组成一套完整的生产系统，是目前海洋工程船舶中的高技术产品。
韩国船企对FPSO建造具有较强规模效应。
如现代重工专门建有FPSO海洋工程生产厂，已交付了6艘大型FPSO；三星重工手中持有5艘大型FPSO订单；大宇造船海洋工程公司那么是全球造船企业中建造海上油气勘探船最多的企业，2005年承接海洋工程设备订单方案指标是17亿美元。
据海事研究机构〔DW〕预计，未来5年内FPSO新增需求将会到达84座，投资额约为210亿美元。
FPSO主要技术构造表：FPSO主要技术构造FPSO主要构造功能系泊系统：主要将FPSO系泊于作业油田。
FPSO在海域作业时系泊系统多采用一个或多个锚点、一根或多根立管、一个浮式或固定式浮筒、一座转塔或骨架。
FPSO系泊方式有永久系泊和可解脱式系泊两种；船体局部：既可以按特定要求新建，也可以用油轮或驳船改装；生产设备：主要是采油和储油设备，以及油、气、水别离设备等；卸载系统：包括卷缆绞车、软管卷车等，用于连接和固定穿梭油轮，并将FPSO储存的原油卸入穿梭油轮。
其作业原理是通过海底输油管线把从海底开采出的原油传输到FPSO的船上进展处理，然后将处理后的原油储存在货油舱内，最后通过卸载系统输往穿梭油轮。
配套系统：在FPSO系统配置上，外输系统是其关键的配套系统。
FPSO主要优点随着海洋油气开发、生产向深海不断进入，FPSO与其它海洋钻井平台相比，优势明显，主要表现在以下四个方面：〔1〕生产系统投产快，投资低，假设采用油船改装成FPSO，优势更为显著。
而且目前很容易找到船龄不高，工况适宜的大型油船。
全球首座超深水半潜式钻井平台年底交付中油海
全球首座超深水半潜式钻井平台年底交付中油海
佚名
【期刊名称】《国外测井技术》
【年(卷),期】2016(37)4
【摘要】PBN讯全球首座在建的最新一代超深水、双钻塔半潜式钻井平台D901号,今年年底交付后,将为中国石油集团海洋工程有限公司（简称“中油海”）提供
海上能源勘探服务。
中油海与烟台中集来福士海洋工程有限公司近日签署该钻井平台的技术服务合同。
D901号平台由中集来福士完成全部详细设计、施工设计、建造和调试。
平台长117米,宽92.7米,高118米,配备DP3动力定位系统,入级挪威
船级社。
其最大作业水深3658米，最大钻井深度15240米，是目前全球作业水深、钻井深度最深的半潜式钻井平台。
【总页数】1页(P79-79)
【关键词】半潜式钻井平台;海洋工程;中集;动力定位系统;中国石油;入级;施工设计;作业水深;能源勘探;技术服务合同
【正文语种】中文
【中图分类】TE951
【相关文献】
1.中国首座超深水半潜式钻井平台“海洋石油981”号完工 [J], 肖诺;顾卫青（图）
2.中远船务成功交付世界最先进超深水半潜式钻井平台 [J],
3.超深水半潜式钻井平台“海洋石油981”号交付 [J], 无
4.中国首座自主建造深水半潜式钻井平台交付 [J],
5.全球首座十万吨级深水半潜式生产储油平台“深海一号”能源站交付 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

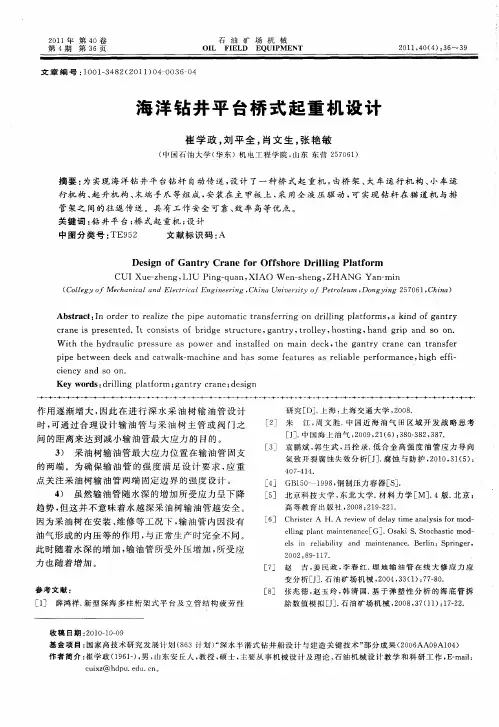

海洋钻井平台桥式起重机设计
时， 可通 过合理 设计 输 油 管 与采 油 树 主 管或 阀 门之
间的距 离来 达 到减小输 油 管最大 应力 的 目的 。
３ 采 油树 输油 管最 大应力 位置在输 油 管 固支 ）
的两端 。为 确保输 油 管 的 强度 满 足 设计 要 求 ， 重 应 点关 注采油 树输 油管两 端 固定 边界 的强度 设计 。 ４ 虽然 输油 管随水 深 的增 加所 受应 力呈下 降 ）
ＣＵ Ｉ Ｘｕｅｚ ｎｇ， Ｕ ｎ — ａ Ｘ Ｉ Ｏ ｅ — ｈｅ — ｈｅ ＬＩ Ｐｉ ｇ ｑｕ ｎ， Ａ Ｗ ｎ ｓ ｎｇ， ＺＨ ＡＮ Ｇ ｎ ｒ ｉ Ｙａ — ｎ ａ
（ ｌｅ ｆ Ｍｅｈ ｎ ｃ ｌａ ｄ Ｅｌｃｒｃ ｌＥｎ ｉ ｅｒｎ Ｃ ｉａ Ｕ ｉｅ ｓｔ ｆ Ｐｅｒ ｌｕ ， ｎ ｙ ｎ ５ ０ １ Ｃｈｎ ） Ｃｏｌｇｙｏ ｃ ａ ｉａ ｎ ｅｔｉａ ｇ ｎ ｅ ｉｇ， ｈ ｎ ｎ ｖ ｒｉｙ ｏ ｔｏｅ ｍ Ｄｏ ｇ ｉ ｇ ２ ７ ６ ， ｉａ
Ｗ ｉｈ ｔ ｅ ｈｙ ａ ｌｃ ｒ ｓ ｕ ｅ ａ ｐ ｗｅ ｎ ｎ ｔ ｌｅ ｎ ｍａ ｎ ｅ ｋ。 ｈ ａ ｒ ｒ ｎ ａ ｒ ｎ ｆ ｒ ｔ ｈ ｄｒ ｕ ｉ ｐ ｅ ｓ ｒ ｓ ｏ ｒ ａ ｄ ｉ ｓ ａ ｌｄ ｏ ｉ ｄ ｃ ｔ ｅ ｇ ｎｔ ｙ ｃ ａ ｅ ｃ ｎ ｔ ａ ｓ ｅ
Ｋｅ ｒ ｓ ｄｒｌｉ ｌ ｔｏｒ ； ｎｔ ｙ ｃ ａ ｅ； ｓ ｇ ｙ ｗｏ ｄ ： ｉｌ ｎｇ ｐ ａ ｆ ｍ ｇａ ｒ ｒ ｎ ｄｅ ｉ ｎ
作用逐 渐增 大 ， 因此 在进 行 深 水采 油 树 输 油管 设 计
研 究 ［ ］ 上 海 ： 海 交 通 大 学 ，０ ８ Ｄ． 上 ２０． ［ ］ 朱 江 ， 文 胜 ． 国 近 海 油 气 田 区 域 开 发 战 略 思 考 ２ 周 中 ［ ］ 中 国海 上 油 气 ， ０ ９ ２ （ ） ３ ０３ ２ ３ ７ Ｊ． ２ ０ ，１ ６ ：８－８ ，８ ． ［］ 袁 鹏 斌 ， 生 武 ， ３ 郭 吕拴 录 ． 合 金 高 强 度 油 管 应 力 导 向 低

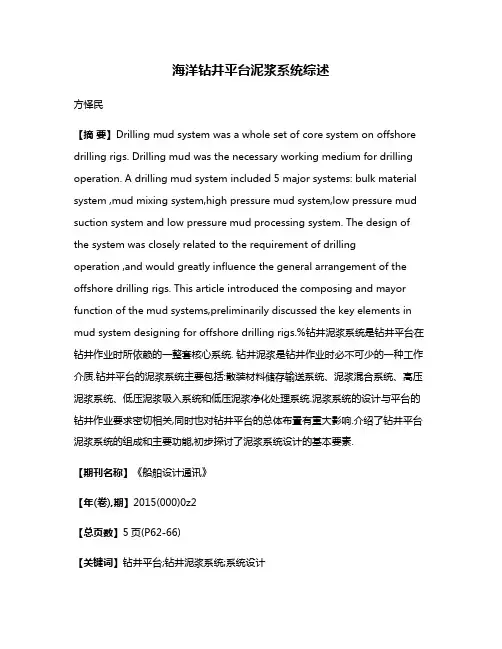

海洋钻井平台泥浆系统综述
