利用并联电容器实现电力系统电压调整
第四章电力系统电压调整和无功功率控制技术
2020/4/8
电力系统自动化
21
解：最大负荷归到高压侧
U' 2max
89.37(KV)
最小负荷归到高压侧
U' 2min
105.61(KV)
P.111
① 选择变比 最小负荷
Ut
U' 2min
U2min
U2N
105.6111 110.69(KV) 10.5
规格化
取110+0%抽头
K
110 10
)
补偿前后相同 U1，可得
XC
U2c Q
U2c
U2
PR QX U2c
PR QX U2
有多种（串并联组成）
补偿度
Kc
xC xL
一般1-4
2020/4/8
m
n
电力系统自动化
有例题 P.113
24
“串补”与“并补” “四”与“三”都可以提高 U2，减小有功损耗
“串补”： 直接减小U 提高U2
过激运行：向系统提供感性无功功率 欠激运行：从系统吸收感性无功功率
大小 改变励磁 →平滑改变无功 方向
实现调压
输出无功功率随端压的下降而增加
同步电动机：过激运行时向系统提供感性无功
2020/4/8
电力系统自动化
9
⑶ 并联电容器 （吸收容性无功，即发出感性无功）
Qc
U2
Xc
U 2C
➢集中使用，分散使用; ➢分相补偿; ➢随时投入（切除）;
2020/4/8
电力系统自动化
7
电力系统的无功功率电源
⑴ 同步发电机 （唯一的有功电源，也是基本的无功电源）
发电机的P-Q曲线：输出P与Q的关系 P(MW)

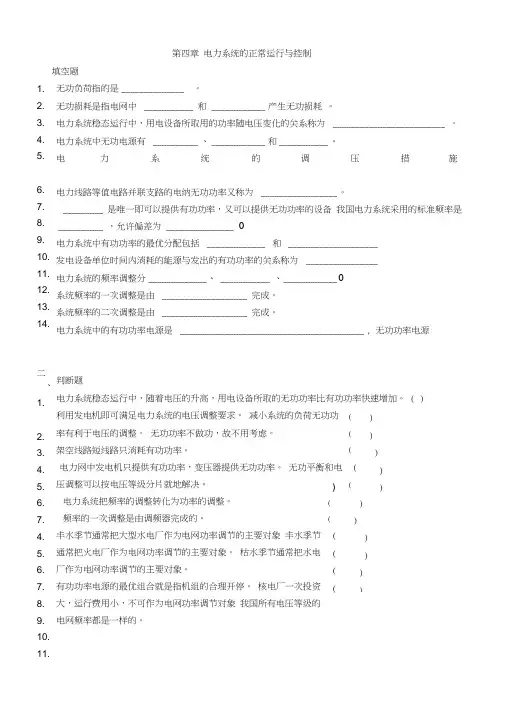

电力系统基础第四章习题
第四章 电力系统的正常运行与控制填空题无功负荷指的是______________ 。
无功损耗是指电网中 ___________ 和____________ 产生无功损耗 。
电力系统稳态运行中，用电设备所取用的功率随电压变化的关系称为 _________________________ 。
电力系统中无功电源有 __________ 、 ____________ 和 ___________ 。
电力系统的调压措施电力线路等值电路并联支路的电纳无功功率又称为 _________________ 。
_________ 是唯一即可以提供有功功率，又可以提供无功功率的设备 我国电力系统采用的标准频率是__________ ，允许偏差为 _______________ 0电力系统中有功功率的最优分配包括 _____________ 和 ____________________ 发电设备单位时间内消耗的能源与发出的有功功率的关系称为 ________________ 电力系统的频率调整分 _____________ 、 ___________ 、 ____________ 0 系统频率的一次调整是由___________________ 完成。
系统频率的二次调整是由 ___________________ 完成。
电力系统中的有功功率电源是 _________________________________________ , 无功功率电源判断题 电力系统稳态运行中，随着电压的升高，用电设备所取的无功功率比有功功率快速增加。
( )利用发电机即可满足电力系统的电压调整要求。
减小系统的负荷无功功率有利于电压的调整。
无功功率不做功，故不用考虑。
架空线路短线路只消耗有功功率。
电力网中发电机只提供有功功率，变压器提供无功功率。
无功平衡和电压调整可以按电压等级分片就地解决。
电力系统把频率的调整转化为功率的调整。
电力系统无功功率的平衡和电压的调整
（1）调节发电机励磁电流以改变发电机机端电压UG；
（2）适当选择变压器的变比K；
（3）改变网络参数R和X（主要是X），改变电压损耗 △U （4）改变功率分布P+jQ（主要是Q），使电压损耗△U 变化
22
第三节
电力系统的几种主要调压措施
一．改变发电机端电压调压
• 根据运行情况调节励磁电流来改变机端电压。
20
二、电压调整的基本原理
Ub
略去电力线路的电容功率，变压器的励磁功率和 网络的功率损耗
PR QX U b (U G k1 U ) / k2 U k k G 1 2 U G k1
21
电压调整的措施：
PR QX U b U k k2 G 1 U G k1
A
ห้องสมุดไป่ตู้DF
发电机的P-Q极限
10
2. 同期调相机
•同步调相机相当于只能发出无功功率的发电机。
•在过励磁运行时，它向系统供给感性无功功率而起无功
电源的作用，能提高系统电压； •在欠励磁运行时（欠励磁最大容量只有过励磁容量的
（50% ～65%）)，它从系统吸取感性无功功率而起无功
负荷作用，可降低系统电压。 •它能根据装设地点电压的数值平滑改变输出（或吸取） 的无功功率，进行电压调节。因而调节性能较好。
以滞后功率因素运行的用电设备所吸收的无功功率。 • 照明、电热，消耗感性无功QL小。
• 同步电动机，有励磁绕组，通过励磁电流的调节， 可以调节其输出无功的大小。过激运行，发QL ； 欠激运行，吸收QL 。在综合负荷中比例小。 • 异步电动机，消耗QL ，在综合负荷中比例很大。 • 综合负荷功率因素，0.6～0.9，滞后（感性无功）
关于电力系统电压与无功补偿问题探讨
关于电力系统电压与无功补偿问题探讨电力系统中无功补偿对电力系统的重要性越来越受到重视，合理地投停使用无功补偿设备，对调整电网电压、提高供电质量、抑制谐波干扰、保证电网安全运行都有着十分重要的作用。
如果系统无功电源不足，则会使电网处于低电压水平上的无功功率平衡，即靠电压降低、负荷吸收无功功率的减少来弥补无功电源的不足。
同样，如果由于电网缺乏调节手段或无功补偿元件的不合理运行使某段时间无功功率过剩，也会造成整个电网的运行电压过高。
因此，要维持整个系统的电压水平，就必须有足够的无功电源来满足系统负荷对无功功率的需求和补偿线路和变压器中的无功功率损耗。
一、无功功率就地补偿的概念无功补偿装置的分布，首先要考虑调压的要求，满足电网电压质量指标。
同时，也要避免无功功率在电网内的长距离传输，减少电网的电压损耗和功率损耗。
无功功率补偿的原则是做到无功功率分层分区平衡，就是要做到哪里有无功负荷就在那里安装无功补偿装置。
这既是经济上的需要，也是无功电力特征所必需的，如果不这样做，就达不到最佳补偿的目的，解决不了无功电力就地平衡的问题。
二、无功功率的平衡在电力系统中，频率与有功功率是一对统一体，当有功负荷与有功电源出力相平衡时，频率就正常，达到额定值50Hz，而当有功负荷大于有功出力时，频率就下降，反之，频率就会上升。
电压与无功功率也和频率与有功功率一样，是一对对立的统一体。
当无功负荷与无功出力相平衡时，电压就正常，达到额定值，而当无功负荷大于无功出力时，电压就下降，反之，电压就会上升。
电压与无功功率之间的关系要比频率与有功功率之间的关系复杂得多，大体上有以下几点：2.1在一个并列运行的电力系统中，任何一点的频率都是一样的，而电压与无功电力却不是这样的。
当无功功率平衡时，整个电力系统的电压从整体上看是会正常的，是可以达到额定值的，即便是如此，也是指整体上而已，实际上有些节点处的电压并不一定合格，如果无功不是处于平衡状态时，那么情况就更复杂了，当无功出力大于无功负荷时，电压普遍会高一些，但也会有个别地方可能低一些，反之，也是如此。
并联电容器
内部保护性装置 内部压力感应切断器的运作原理由于频繁自愈而导 致的电容器内压力增加将会使电容器盒的弹性壁膨 胀凸出。锯齿状带将被撕成两段，然后电流就会如 下图示被中断。这样，该电容器就会与电源断开以 防止外壳破裂和有可能随之发生的火灾。
BZMJ型低压并联电容器 BZMJ型低压并联电容器
环保类别： 无铅环保型 安装方式： 直插式 包装方式： 盒带编带包装 概述 采用先进的金属化膜作为材料，引进国外先进技术设 备，严格按照国家标准及IEC标准组织生产的；主要 用于低压电网提高功率因数，减少线路损耗，改善电 压质量，是国家推荐使用的新型节电产品。
主要技术指标 使用条件：环境温度-25℃~+50℃, 湿 度≤85% ，海拔2000米以下。 额定电压：250VAC，400VAC， 525VAC，690VAC，750VAC。 额定容量：1~100kvar。 容量允差：-5~+10% 损耗角正切值：在工频额定电压下， 20℃时tgδ≤0.1%。 交流耐电压：极间2.15倍额定电压10 秒钟，极壳间3kV10秒钟。 最高允许过电压：1.10倍额定电压。 最高允许过电流：1.30倍数额定电流。 自放电特性：电容器加 2Un直流电压， 断开电源3分钟后，剩余电压降
2.能节省设备费用 电容器的功率因数加大后，可减低电线中的电流量。 使用强电流的电焊机或新机器时，安装此电容器， 便能抑制因配装新机器而引起的电流上升现象。因 此可节省增设配电设备的成本。 3.提高生产量，保持质量 功率因数得到改善后，电压下降或电压变动的现象 将会减少。低压进相电容器接上电动因而使用电动机生产出的产品 质量均匀。 4.可加大配电系统的容量 使用电容器后，提高了功率因数，减少了电线中电 容量。因此可减轻配电机械(变压器或开关等)的负 荷。安装低压进相电容器后，可使本有的配电机器 不超负载，而且还能在配电系统增设新负载。

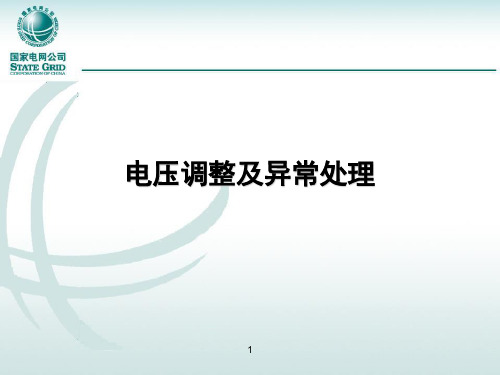

电压调整及异常处理
