有色聚氨酯的合成与性能研究
聚氨酯的合成工艺
改性水性聚氨酯涂料的合成工艺引言：随着人们环保意识的增强，人们对自身的生活环境越来越关注，传统的溶剂型聚氨酯胶粘剂有毒、易燃、异味、易造成空气污染等缺点,而水性涂料具有无毒、不易燃烧、无污染环境等优点，而水性聚氨酯树脂具有硬度高、附着力强、耐腐蚀、耐溶剂好、VOC 含量低等优点，它是以水为分散介质的二元胶体体系，符合目前化工环保的要求，因此日益受到人们的关注。
然而，一般的聚氨酯乳液固含量低，胶膜的耐水性差、光泽性较低，涂膜的综合性能较差，对水性聚氨酯乳液进行适当的改性后能更好地提高水性聚氨酯涂料的综合性能，扩大应用范围。
在各种改性方法中，最引人注目的是聚氨酯/聚丙烯酸改性(PUA) 复合乳液的研究。
PUA 改性树脂将两种材料的最佳性能融合于一体，可制备出高固含量的水性树脂，降低加工能耗，提高生产率，其胶膜柔软、耐磨、耐湿擦、耐水解性能优异。
PUA 的研制方法有共混复合、共聚复合、核－壳乳液聚合法和PUA 互穿网络乳液聚合法4 种。
其中用环氧树脂E-44 和甲基丙烯酸甲酯(MMA)复合改性水性聚氨酯，丙烯酸羟乙酯(HEA)与MMA 发生共聚反应.制得以丙烯酸酯为核，聚氨酯为壳，HEA 为核壳之间桥连的核壳交联型PUA 复合乳液。
这种复合乳液集中了聚氨酯的耐低温、柔软性好、附着力强，丙烯酸酯的耐水和耐候性好，环氧树脂的高模量、高强度、耐化学性好等许多优点。
实验研究结果表明：随着环氧树脂E-44 和MMA 添加量增大，胶膜硬度、拉伸强度和耐水性逐渐提高，胶膜断裂伸长率和乳液的稳定性则随着降低，当环氧E-44 含量为4%，MMA含量为20%~30%时综合性能较好。
改性后的聚氨酯在下几种用途时有杰出的综合效果：水性聚氨酯木器涂料，水性聚氨酯织物涂料，建筑防水涂料，水性聚氨酯防腐涂料，水性聚氨酯汽车涂料，功能性水性聚氨酯涂料。
共聚乳液的制备方法主要有以下几种：(1) 聚氨酯乳液和丙烯酸酯乳液共混，外加交联剂，形成聚氨酯-丙烯酸酯共混复合乳液；(2) 先合成聚氨酯聚合物乳液，以此为种子乳液再进行丙烯酸酯乳液聚合，形成具有核-壳结构的聚氨酯丙烯酸酯复合乳液；(3) 2种乳液以分子线度互相渗透，然后进行反应，形成高分子互穿网络的聚氨酯丙烯酸酯复合乳液；(4) 合成带C═C双键的不饱和氨基甲酸酯单体，然后将该大单体和其它丙烯酸酯单体进行乳液共聚，得到聚氨酯丙烯酸酯共聚乳。
纺织整理剂用封端型脂肪族水性聚氨酯的合成与性能研究
（ 东华 大学化 学－．与 生物 工程 学院 生态纺 织教 育部 实验 室 上 海 ２ １２ ） Ｉｚ ｔ－ ０ ６０ 摘 要 ：以异佛 尔酮 二 异 氰 酸 酯 （Ｐ Ｉ 、 醚 多元 醇 、 羟 甲基 丙酸 （ ＭＰ 为 主 要 原 料 ， 用 ＩＤ ） 聚 二 Ｄ Ａ） 采
通讯联系人 ： 王炜 ， ， 男 副教授 ； 研究方向为纺织 品新型染整技术和电磁屏蔽 织物 的开发 。
第 ５期
曹风采 等 ・ 纺织整理剂用封端型脂肪族水性 聚氨 酯的合成 与性 能研 究
・１ ３・
后即得到 Ｎ Ｈ Ｏ 封端 、 ａ Ｓ 固体质量 分数 为 ３ ％左右 ０ 的水 性 聚氨酯 乳液 。
１ １ 主 要原料 与仪器 ．
ＮＨ Ｏ 、 ａ Ｓ 促进剂 Ｎ Ｏ 和适量 乙醇 ， ｉ 后加入 ａｓ ， ３ ｒｎ ０ａ
三 乙胺 中和 ， 强力 搅拌 下加 入去 离子 水分 散 ，０ｒｎ ３ ｉ ａ
聚醚多元醇 （ Ｍ ３５ ， Ｇ Ｎ ００ 羟值 ５． ｇ Ｏ ／ 、 ６８ｍ Ｋ Ｈ ｇ
环境污染小 、 粘度及流动性能很容易调节控制 、 使用
方便等 特点 ， 时还 有溶 剂 型 聚 氨 酯 的一 些 重 同 要性 能特征 。因此水 性聚 氨酯成 为 当今 聚氨酯 领域 发展 的重要方 向 ， 它广 泛应用 于纤 维 、 胶粘 剂 、 涂层 、 弹性体 、 塑料 、 纺织助 剂等领 域 。 ＷＰ Ｕ用 于染整 工业具 有广 泛 的配伍 性 ， 加工 设 备及 工艺 的适 应 性 强 ， 产 过 程无 三 废 污染 。纺 织 生
中图分类 号 ：Ｑ３ ６３ ４ Ｔ １．３
文献标 识码 ： Ａ
文章 编号 ：０５—１０ （０８ ０ ０ １ ０ １０ ９ ２ ２０ ）５— ０２— ４ Ｇ ２０ Ｅ２ ，羟 值 ５ ｍ Ｋ Ｈ ｇ Ｐ Ｇ ００ 羟 值 ６ ｇ Ｏ ／ 、 Ｅ ２０ ，

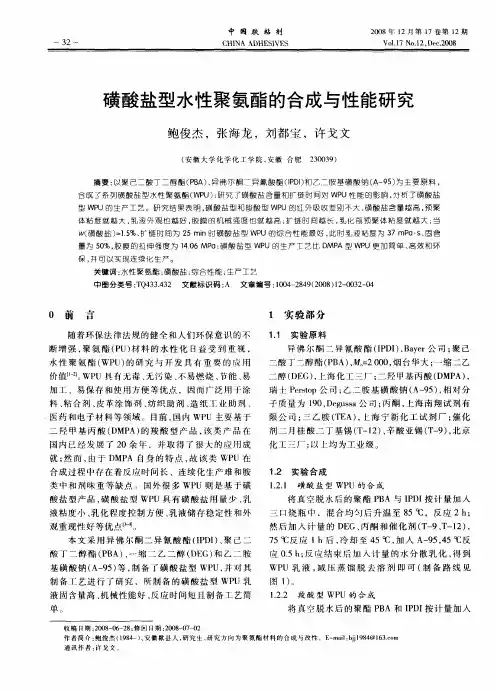

磺酸盐型水性聚氨酯的合成与性能研究
作 者 简 介 ： 俊 杰 （９ ４ ）安 徽 歙 县 人 ． 究 生 ， 究 方 向 为 聚 氯酯 材 料 的 合成 与 改 性 。Ｅ ｍａ ：ｊ１８＠１３ｅｍ 鲍 １８ 一 ． 研 研 － ｉ ｂｊ９４ ６ ． ｌ ｏ
液粘 度小 、 化程 度控制 方便 、 液储存 稳定性 和外 乳 乳
观重 现性好 等优点 ｌ 。 本 文采 用 异佛 尔 酮二 异 氰 酸酯 （Ｐ Ｉ 、 己 二 ＩＤ ） 聚
酸 丁 二 醇 酯 （ Ｂ 、 缩 二 乙 二 醇 （ Ｅ 和 乙 二 胺 Ｐ Ａ） 一 Ｄ Ｇ）
基 磺 酸钠 （ ９ ） ， 备 了磺 酸盐 型 ＷＰ 并 对 其 Ａ一 ５ 等 制 Ｕ， 制 备 工艺进 行 了研 究 ，昕制备 的磺 酸盐 型 ＷＰ Ｕ乳 液 固含量 高 、 械性能 好 、 机 反应 时间 短且制 备工 艺简
摘要 ： 聚 己 二 酸 丁 二 醇 酯 （Ｂ ） 异 佛 尔 酮 二 异 氰 酸 酯 （ Ｄ） 乙二 胺 基 磺 酸 钠 （ 一 ５ 为 主 要 原 料 ， 以 ＰＡ 、 Ｉ Ｉ和 Ｐ Ａ ９） 合 成 了系 列 磺 酸 盐 型 水 性 聚 氨 酯 （ Ｕ ； 究 了磺 酸 盐 含 量 和 扩 链 时 间 对 ＷＰ ＷＰ ） 研 Ｕ性 能 的 影 响 ， 分析 了磺 酸 盐 型 ＷＰ Ｕ的 生 产 工 艺 。 研 究 结 果 表 明 ， 酸 盐 型 和 羧 酸 型 ＷＰ 磺 Ｕ的 红 外 吸收 差别 不 大 ． 酸 盐 含 量 越 高 ， 聚 磺 预
就； 而， 然 由于 Ｄ Ａ 自身 的特 点 ， 该 类 ＷＰ ＭＰ 故 Ｕ在
剂二 月桂 酸 二丁 基锡 （ 一 ２ 、 酸亚 锡 （ 一 ）北 京 Ｔ １ ）辛 Ｔ９ ，
化工 三厂 ； 上均 为工业 级。 以

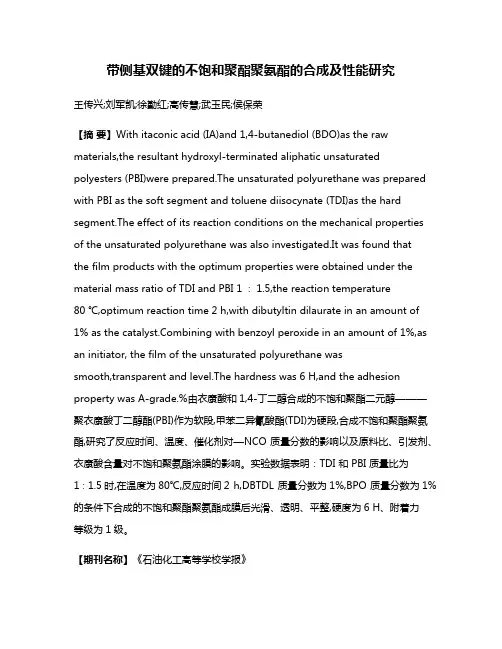

带侧基双键的不饱和聚酯聚氨酯的合成及性能研究
带侧基双键的不饱和聚酯聚氨酯的合成及性能研究王传兴;刘军凯;徐勤红;高传慧;武玉民;侯保荣【摘要】With itaconic acid (IA)and 1,4-butanediol (BDO)as the raw materials,the resultant hydroxyl-terminated aliphatic unsaturated polyesters (PBI)were prepared.The unsaturated polyurethane was prepared with PBI as the soft segment and toluene diisocynate (TDI)as the hard segment.The effect of its reaction conditions on the mechanical properties of the unsaturated polyurethane was also investigated.It was found thatthe film products with the optimum properties were obtained under the material mass ratio of TDI and PBI 1 ∶ 1.5,the reaction temperature80 ℃,optimum reaction time 2 h,with dibutyltin dilaurate in an amount of 1% as the bining with benzoyl peroxide in an amount of 1%,as an initiator, the film of the unsaturated polyurethane wassmooth,transparent and level.The hardness was 6 H,and the adhesion property was A-grade.%由衣康酸和1,4-丁二醇合成的不饱和聚酯二元醇———聚衣康酸丁二醇酯(PBI)作为软段,甲苯二异氰酸酯(TDI)为硬段,合成不饱和聚酯聚氨酯,研究了反应时间、温度、催化剂对—NCO 质量分数的影响以及原料比、引发剂、衣康酸含量对不饱和聚氨酯涂膜的影响。
浅谈聚氨酯的结构与性能
５ ８・
科技 论坛
浅谈聚氨酯 的结构 与性 能
周 静
（ 湖南化 工职业技 术学院 化工 系， 湖南 株洲 ４ １ ２ ０ ０ ４ ）
摘 要： 随着聚氨 酯科 学的迅速发展 ， 聚氨酯的应用越 来越广 ， 如塑料 、 橡胶 、 纤维 、 涂料 、 粘结剂 、 复合 材料 和具有特 殊功能的功能 高 分子等等 ， 在人们的生活中起 着举足轻重的作 用。
．
２ 低 聚 物 链 结 构 对 聚 氨酯 材 料 性 能 的 影 响
聚氨酯是 由多元醇（ 包括 带羟基的小分子物 质 ） 和多异氰 酸酯 反应 而来的 ， 其 大分 子结 构 中不仅含有 大量 的氨基 甲酸酯键 ， 还 含 有醚键 、 酯键 、 油脂的不饱和键 、 以及低聚物多元醇所含有的各种特 殊结构 （ 包括取代基 ） 等 。在大分子键之 间还存在氢键。所 以可 以通 过选用不 同结构的多异氰酸酯和多元醇来改变长链 的结构 。 低聚物 多元 醇的结构具有很大的可调节性 ， 从类型上讲 ， 可 以选用 聚酯 、 聚 醚、 聚 ｓ一己内酯多 元醇 等 ； 从单体 种类 上讲 ， 有环氧 乙烷 、 环氧丙 烷、 四氢呋喃等。选用各种低聚物多元醇或者几种低聚物多元醇一 起使用 ， 可 以使聚氨酯材 料的软锻部分 的结构 多样化 ， 从而可 以在 很大 的范同改变其使用性能 ， 以满足不 同的使用场合 的要求 。 ３低聚物 的分子量对聚 氨酯材料的－ 眭能的影响 低聚物是聚氨酯材料 的软段部分 ， 是呈无规卷曲状态的柔性链
关键词 ： 聚氨酯 ； 结构 ； 性 能
是聚氨酯材料弹性的来 聚氨酯 ， 全称 聚氨基 甲酸酯 （ ｐ ｏ ｌ ｙ ｕ ｒ ｅ ｔ ｈ ａ ｎ ｅ ） ， 是主链上 含有很 多 段 。软段的玻璃化温度低 于常温呈高弹态 ， 软段的分子链越 短 ， 柔韧性差 ， 而且这种聚 氨基 甲酸酯基 的一类聚合物。聚氨酯的主要 原料有三大类 ， 即低 聚 源 。低聚物分子量越低 ， 物多元醇 、 扩链剂和多异氰酸酯 。另外 ， 在具体应用中 ， 为了提高 反 氨酯材料 中的软段含量也相对较低 ，并且整体 的交联密度 变大 ， 使 应速率 ， 改进加＿ 丁特性 和聚氨酯材料 的性能 ， 减小成本等 目的 ， 需要 得聚氨酯材料的弹性 下降， 杨氏模量增大 ， 强度变 大。 另外低聚物 的 加入某些助剂。 分子量的不同 ， 也会影响聚氨酯材料 的软化温度 、 溶解性能 、 耐老化 聚氨酯材料 由于其 性能优越 ， 易于成型加工 ， 在 国民经济 中得 性能等 。 低 聚物 的分子量 ， 很大程度上决定了聚氨酯材料 的性能 。 分 到 了广泛的应用 。聚氨酯 材料是世界六大合成材料 之一 。到 目前 为 子量较大 的低聚物多用于制造 聚氨酯 弹性体 ， 分子量较小的低聚物 止， 聚氨酯在塑料 、 橡胶 、 合成纤维 、 涂料 、 粘接剂 、 建筑填充材料 、 以 合成 的聚氨酯材料能做工程塑料使 用。所 以 ， 不 同分子量 的低 聚物 及 防水 灌浆材料等 各个方 面取得 了广 泛 的应 用 。据 Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎ ｄ 合成 的聚氨酯材料性能相差大 ， 用途 也不一样 。 Ｍａ ｒ ｋ ｅ ｔ ｓ 公司研究报告显示 ， ２ ０ １ ０ 年全球 聚氨酯市场需求为 １ ３ ６ ５万 我们 可 以利 用不同的反应条 件来调节低 聚物 的分子量 的大小 吨， 预计 到 ２ ０ １ ６年将达到 １ ７ ９ ４ ． ６万吨 ， 复合年增长率为 ４ ． ７ ％。 按价 和分 布， 嵌段链 的长度 和分布等 因素 ， 进 一步调节交联密度 ， 就能在 值计算 ， ２ ０ １ ０年估计 为 ３ ３ ０ ． ３ ３ 亿 美元 ，到 ２ ０ １ ６年将达到 ５ ５ ４ ． ８ 亿 很大 的范 围内改变聚氨酯材料 的性能 ， 以满足不 同使用场合要求 。 美元 ， 复合年增长率为 ６ ． ８ ％。 而因国内聚氨酯关键原料 ＭＤ Ｉ 、 Ｔ Ｄ Ｉ 产 随着聚氨酯科 学的迅速发展 ， 聚氨酯 的应用越来 越广 ， 如塑料 、 能产量 出现过剩 ， 聚氨酯下游制品需求增大 ， 以及众 跨 国公 司将 业 橡胶 、 纤维、 涂料 、 粘结剂 、 复合材 料和具有特殊功能 的功能高分 子 务重点和研发中心转至亚洲甚 至中国市场 ， 未来国 内聚氨酯产业将 等等 ， 在人们的生活中起着举足轻重的作用。 现实中 ， 聚氨酯 制品往 迎来黄金期 。 往是具有某一特定 的功能 ， 只能应 用在一个具体 的领域 ， 有 的已经 １聚 氨 酯 的结 构 及 － 陛能 特 点 应用的聚氨酯甚至还有许多不足 ， 这些都制约 了聚氨酯材料 的推 广 聚氨 酯化 学结构的特征是其 大分 子主链上 重复含有氨基 甲酸 和应用。为了研究 出性能更优越的聚氨酯材料 ， 或 者改善现有材料 酯链段 。 的性 能 ， 人们做出了巨大的努力 。聚氨酯 的主要原材料是 聚醚多元 醇。近年来在 聚醚多元醇的合成方面 ， 新 的单体 ， 新 的聚合方法 ， 新 的加工成 型工 艺等成果 的出现 ， 改变 了聚醚 多元 醇的结构 ， 提升了 Ｒ， ． Ｏ— Ｃ． ＮＨ． Ｒ． ＮＨ— ｅ． Ｏ— Ｒ， 现有聚氨酯 的性能 ， 具有很 大的社会价值 。 聚氨酯 的聚集态结构特征是微 相分 离 ， 这种结构特征对聚氨酯 性能有很大影响。聚氨酯是由低 聚物多元醇 、 小分子扩链剂和多异 氰酸酯加 聚而成 。低聚物多元 醇一 般是 直链 烷烃 ， 由于其 中碳碳单 键的可旋转性 ， 分子链具有很大 的柔性 ， 存在 多种 构象 ， 是聚氨酯大 分子链的软段或软链段 ；而小分子扩链 剂和多异氰酸酯反应后 ， 处 在交联点 的位置 ， 不易运动 ， 是聚氨酯大分子链的硬段或硬链段 。 软 链段 与软链段之间作用力小 ， 玻璃化温度低于常温 ， 易卷曲和运动 ， 室温呈橡胶态 ； 硬链段 含有很多 刚性基 团如氨基 甲缩酯 、 芳环等 ， 极 性大 ， 相互之间作用力 大， 玻璃 化温度高于常温 ， 室温呈玻璃态 。软 链段 的橡胶态 是聚氨酯 中的连续相 ， 是聚氨酯 弹性 的来源 ； 硬链段 的玻璃态容易聚集在聚氨酯 中的分散相 ，起着物理交联的作用 ， 是 聚氨酯刚性的来源 。 微相分离的存在使得聚氨酯材料具有优异的性 能 。聚氨 酯材 料的特点是 ： 优异的弹性 ， 弹性模量在 塑料和橡胶 之 间； 良好 的耐磨性 ； 耐氧性和耐臭氧性能优 良； 耐油脂及 耐化学 品性 能优 良； 耐疲 劳ｆ 生及抗振动性好 ； 抗冲击性强等 。 但是材料聚氨酯耐 高温和耐水性较差 ， 这阻碍了聚氨酯在一些场所的应用 。

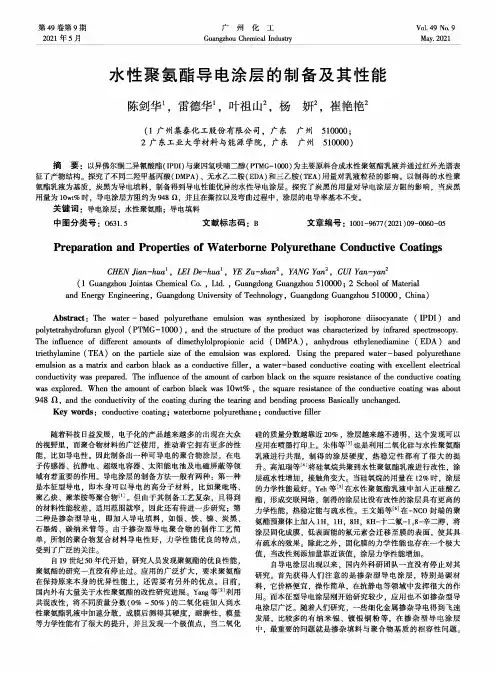

水性聚氨酯导电涂层的制备及其性能
第49卷第9期2021年5月广州化工Guangzhou Chemical IndustryVol.49No.9May.2021水性聚氨酯导电涂层的制备及其性能陈剑华雷德华1,叶祖山2,杨妍彳，崔艳艳2(1广州集泰化工股份有限公司，广东广州510000；2广东工业大学材料与能源学院，广东广州510000)摘要:以异佛尔酮二异氤酸酯(IPDI)与聚四氢咲喃二醇(PTMG-1000)为主要原料合成水性聚氨酯乳液并通过红外光谱表征了产物结构。
探究了不同二轻甲基丙酸(DMPA)、无水乙二胺(EDA)和三乙胺(TEA)用量对乳液粒径的影响。
以制得的水性聚氨酯乳液为基质，炭黑为导电填料，制备得到导电性能优异的水性导电涂层。
探究了炭黑的用量对导电涂层方阻的影响，当炭黑用量为10wt%时，导电涂层方阻约为9480,并且在撕拉以及弯曲过程中，涂层的电导率基本不变。
关键词：导电涂层；水性聚氨酯；导电填料中图分类号：0631.5文献标志码：B文章编号：1001-9677(2021)09-0060-05 Preparation and Properties of Waterborne Polyurethane Conductive CoatingsCHEN Jian-hua1,LEI De-hua l,YE Zu-Shan',YANG Yan',CUI Yan—yan^(1Guangzhou Jointas Chemical Co.,Ltd.,Guangdong Guangzhou510000；2School of Material and Energy Engineering,Guangdong University of Technology,Guangdong Guangzhou510000,China)Abstract:The water-based polyurethane emulsion was synthesized by isophorone diisocyanate(IPDI)and polytetrahydrofuran glycol(PTMG-1000),and the structure of the product was characterized by infrared spectroscopy. The influence of different amounts of dimethylolpropionic acid(DMPA),anhydrous ethylenediamine(EDA)and triethylamine(TEA)on the particle size of the emulsion was ing the prepared water-based polyurethane emulsion as a matrix and carbon black as a conductive filler,a water-based conductive coating with excellent electrical conductivity was prepared.The influence of the amount of carbon black on the square resistance of the conductive coating was explored.When the amount of carbon black was10wt%,the square resistance of the conductive coating was about 948Q,and the conductivity of the coating during the tearing and bending process Basically unchanged.Key words：conductive coating；waterborne polyurethane；conductive filler随着科技日益发展，电子化的产品越来越多的出现在大众的视野里，而聚合物材料的广泛使用，推动着它拥有更多的性能，比如导电性。
有机硅改性水性聚氨酯的研究
有机硅改性水性聚氨酯的研究一、本文概述随着环保理念的深入人心和科学技术的不断进步，水性聚氨酯作为一种环境友好型高分子材料，在涂料、胶粘剂、皮革涂饰剂、纸张处理剂、纤维处理剂以及高分子膜等多个领域得到了广泛应用。
然而，传统的水性聚氨酯在某些性能上仍存在一定不足，如耐水性、耐溶剂性、耐候性等方面的性能有待提升。
因此，通过改性提高水性聚氨酯的性能成为了研究的热点。
有机硅材料以其独特的结构和性能，如良好的耐水性、耐候性、耐化学腐蚀性等，成为了改性水性聚氨酯的理想选择。
有机硅改性水性聚氨酯不仅继承了水性聚氨酯的环保性，还大幅提升了其耐水、耐候等性能，拓宽了其应用领域。
本文旨在深入研究有机硅改性水性聚氨酯的制备工艺、性能表征及应用性能，探讨有机硅改性对水性聚氨酯性能的影响机理。
通过系统的实验研究和理论分析，为有机硅改性水性聚氨酯的工业化生产和应用提供理论支持和技术指导。
本文也期望通过这一研究，为推动水性聚氨酯材料的发展和应用做出一定的贡献。
二、有机硅改性水性聚氨酯的制备方法有机硅改性水性聚氨酯的制备主要涉及到有机硅化合物的引入和水性聚氨酯的合成两个主要步骤。
以下将详细介绍这一制备过程。
需要选择适合的有机硅化合物进行改性。
常见的有机硅化合物包括硅烷偶联剂、聚硅氧烷等。
这些化合物具有良好的耐水、耐候和耐化学腐蚀性能，能够有效提高水性聚氨酯的性能。
在选择有机硅化合物后，需要进行适当的处理，如水解、醇解等，以使其能够更好地与水性聚氨酯反应。
水性聚氨酯的合成通常采用预聚体法。
将异氰酸酯与多元醇进行预聚反应，生成预聚体。
然后，在预聚体中加入扩链剂、催化剂、水等，进行链扩展和乳化，最终得到水性聚氨酯乳液。
在合成水性聚氨酯的过程中，将处理后的有机硅化合物引入反应体系。
有机硅化合物可以与预聚体中的异氰酸酯基团发生反应，形成硅氧键，从而将有机硅链段引入水性聚氨酯分子链中。
通过控制有机硅化合物的加入量和反应条件，可以实现对水性聚氨酯性能的调控。
偶氮液晶基元封端聚氨酯的合成与性能研究
Ａｂｔ ｃ： ｚ ｑｉ ｃｙｔ ｎｔ２ ａ ｐｅａｅ ｙａｔｏｓ ｐｒａｔｎｆ ｍ ｓｃｉｉａｈｄｉ ， ｓ ａｔ Ａａｏｌ ｕｄ ｒｓ ｌ ｉ ）ｗ ｓ ｒｐｒｄｂ ｗ —ｅ ｃｏ ｏ ｕｃｎ ｎｙｒ ｅ ｒ ｉ ａｕ （ ｔ ｅ ｉ ｒ ｃ ｄ
酯预聚体通过封端反 应合 成 了一 系列偶 氮液 晶聚 氨酯 （ ａ一４ ） 其 结构 和 液 晶性 能经 ｕ ４ ｅ， Ｖ，Ｎ ＭＲ，Ｆ ． ｒＩ Ｒ，
Ｔ Ａ， Ｓ Ｐ Ｍ和 Ｘ Ｄ等表征 。结果表明 ， Ｇ Ｄ Ｃ， Ｏ Ｒ ２从室温到熔 点温度均表现 出液 晶态 的强双折射 。４ 一４ ａ ｅ为热
，பைடு நூலகம்
ＦＴ．Ｒ ， Ｉ
Ｔ Ａ ，Ｄ Ｃ，Ｐ Ｇ Ｓ ＯＭ ｎ ａ ｄ ＸＲＤ．Ｔ ｅ ｒ ｓ ｌ ｎ ｉａ ｅ ａ ｈ ｘ ｉｉ ｄ ｓ ｏ ｇ ｙ ｄ ｕ ｌ ｅｒ ｃｉｎ ｏ ｈ ｅ ｕ ｔ ｉ ｄ ｃ ｔｄ ｔ ｔｔ ｅ ２ ｅ ｈ ｂ ｔ ｔ ｎ ｌ ｏ ｂ ｅ ｒ ｆａ ｔ ｆ ｓ ｈ ｅ ｒ ｏ
２１ ０ １年第 １ ９卷 第 ２期 ，１０—１４ ７ ７
合 成 化 学
Ｃ ｉ ｅ ｅ Ｊ ｕ ａ ｏ ｙ ｔ ｅｉ ｈ ｍｉｔ ｈ ｎ ｓ ｏ ｒ ｌ ｆＳ ｎ ｈ ｔ Ｃ ｅ ｓｒ ｎ ｃ ｙ
Ｖｏ ． ９， ０１ １１ ２ １
Ｎｏ ２，１ ０ ～ １ ４ ． ７ ７
・
研 究论 文 ・
ｔ ｅ ｂ ｏ ｋ ｎ ｅ ｃ ｉｎ ｏ ｔ ｏｙ ｒ ｔ ｎ ｒ ｐ ｌｍｅ ｔ ｉ ｅ ｅ ｔｍｏ ｅ ｕ ａ ｉｈ ． Ｔ ｅ ｓｒ ｃ ｈ ｌ ｃ ｉ ｇ ｒ ａ ｔｏ ｆ２ ｗｉ ｐ ｌｕ ｅｈａ ｅ ｐ ｅ ｏｙ ｒ ｗｉ ｄｆ ｒ ｎ ｌｃ ｌｒ ｗｅ ｇ ｔ ｈ ｔｕ ． ｈ ｈ ｆ ｔ ｒ ｓａ ｄ ｌｑ ｉ ｒ ｓａｌｎ ｒ ｐ ｒｉｓｏ ｎ ｕ ｅ ｎ ｉ ｕ ｄ ｃ ｔｌｉ ｅ ｐ ｏ ｅ ｔｅ ｆ２ ａ ｄ４ａ一４ｅｗｅｅ ｅ ｅ ａ ｔｒｚ ｄ ｂ ｙ ｒ ｈ ｒ ｃ ｅ ｉｅ ｙ ＵＶ ，”Ｃ ＮＭＲ
光固化有机硅聚氨酯丙烯酸酯的制备与性能
f
i
e
l
d 公司。
1
.2 样品制备
将 PCL,
IPDI 和 PDMS 放 入 装 有 搅 拌 器、温
度 计的圆底烧瓶中,在 N2 气氛下70 ℃ 反应1
.5h,
加 入2
-HEA 和 DBTDL,反应1h。加入 AM314,
在 50 ℃ 下搅拌 30 mi
n 后,再加入光引发剂 1173,
合成 了 5 种 有 机 硅 聚 氨 酯 丙 烯 酸 酯 预 聚 体 (见 表
-羟 基 乙 酯、四 氢 呋 喃 丙 烯 酸 酯 合 成 了 有 机
硅聚氨酯丙烯酸酯预聚体,紫外光照射 60s制备出光固化有机硅聚氨酯丙烯酸酯离型膜。通过傅里叶变换红外光谱仪、核磁
共振波谱仪、热重分析仪等分析方法对预聚体的结构和离型膜的性能进行了表征,研究了聚己内酯二元醇和双 端 羟 丙 基 硅 油
傅里叶 变 换 红 外 光 谱 仪 (
FTIR),NICOLET
TOTEDO 公 司; 核 磁 共 振 波 谱 仪,JNMECZ600R,日 本 JEOL 公 司;紫 外 光 固 化 箱,RWDS250200
0F
130,深 圳 市 润 沃 机 电 有 限 公 司;万
能拉伸试验机,
AGS
J,株式会社岛津制作所;邵氏
t
one d
i
o
l doub
l
e
t
e
rmi
na
t
ed hyd
r
oxypr
opy
l
yana
yc
s
i
l
i
c
oneo
i
l,2
hyd
r
玻纤表面处理用水性聚氨酯乳液合成与性能研究
２０２１．Ｖｏｌ．３６ Ｎｏ．１
聚 氨 酯 工 业
ＰＯＬＹＵＲＥＴＨＡＮＥ ＩＮＤＵＳＴＲＹ
· ２３·
玻纤表面处理用水性聚氨酯乳液合成与性能研究 ∗
王洲一 黄 一 洪士博 龙 浩 郝名扬
（ 重庆国际复合材料股份有限公司 重庆 ４０００８２）
摘 要： 采用异佛尔酮二异氰酸酯（ ＩＰＤＩ） 、聚醚二醇 Ａ、聚酯二醇 Ｂ、亲水单体聚乙二醇 ＰＥＧ１０００
响 ［９］ ，反应剧烈则粒径大，此时乳液粒径随 Ｒ 值增
表 ３ Ｒ 值对乳液及胶膜性能的影响
Ｒ值
乳化难易
１ ２
黏度很大乳化困难
１ ６
黏度适中乳化正常
１ ４
黏度较大乳化正常
１ ８
黏度适中乳化正常
· ２５·
王洲一，等·玻纤表面处理用水性聚氨酯乳液合成与性能研究
乳液粒径
／ ｎｍ
拉伸强度
／ ＭＰａ
１０
１ ５４９
３２５
２０８
１４１
４ｈ
胶膜吸水率 ／ ％
１６ ｈ
０ ５
５ ４８
８ ３１
１６０
６ ８３
１０ ２５
８ ９６
１４ ３９
＞３６０
＞３６０
５ ９０
７ ８９
２４ ｈ
９ ７４
９ ２２
１０ ３５
１２ ５０
１３ ０６
１１ ３９
１４ ６５
由表 ２ 可见，随亲水单体用量增加，胶膜吸水率
稳定存储
时间 ／ ｄ
４
７６３
７
６
用高速剪切搅拌对预聚体进行分散。 随着去离子水
８
加入，乳化体系逐渐由流体转变为膏体；继续加水稀
