全站仪的角度和距离测量
全站仪的工作原理和原理
全站仪的工作原理和原理全站仪是一种测量仪器，主要用于测量地面上的水平和垂直角度、距离以及高程等参数。
全站仪的工作原理可以分为三个主要部分：角度测量、距离测量和高程测量。
首先，全站仪通过使用光学测量原理来进行角度测量。
它包含一个内置的电子水平仪和一个可旋转的水平转台，转台上安装了一个水平盘。
当全站仪进行观测时，内置的电子水平仪会检测到仪器的水平度，并且使用电子水平仪的读数来调整水平盘的位置，从而确保仪器的水平性。
然后，全站仪使用一个旋转的激光束或一个可见光激光器来进行角度测量。
在测量过程中，这个激光束或者光线会被全站仪发射出去并被接收器接收到。
接收器会测量出激光束或者光线的相对方向，从而计算出角度。
其次，全站仪还可以测量距离。
它通过使用主动式或者被动式测距原理来达到这个目的。
主动式测距是指仪器发射出一个激光束，并且通过计算激光束的反射时间来确定测量点的距离。
被动式测距则是指仪器接收到一个已知距离的反射信号，并且根据接收到信号的时间来计算出距离。
由于全站仪的距离测量精度很高，因此它在许多需要精确测量距离的领域得到了广泛应用。
最后，全站仪还可以用于测量高程，即垂直坐标。
它通过使用水平线水平仪和一个可移动的测高杆来实现高程测量。
当全站仪进行高程测量时，需要调整仪器的水平度，确保其在同一水平线上。
然后，全站仪的水平线水平仪会测量出测高杆与水平线的相对高度差，并且根据已知的水平线的高度计算出所测点的相对高度。
综上所述，全站仪的工作原理是基于光学测量原理，通过角度测量、距离测量和高程测量来测量地面上的水平和垂直角度、距离以及高程等参数。
全站仪的应用范围广泛，包括土地测量、建筑工程、道路施工和矿山勘探等领域。
它具有测量精度高、操作简便以及数据处理方便等特点，因此在现代测量领域中得到了广泛应用。
全站仪如何测量高程
全站仪如何测量高程在土木工程和测量领域，全站仪是一种常见的测量仪器，可以用来测量各种地形特征，包括地面高程。
全站仪通过测量角度和距离来计算地面相对于参考点的高程。
本文将介绍全站仪如何测量高程，以及一些注意事项和操作步骤。
基本原理全站仪通过发射一束激光束，然后接收该激光束的反射信号来测量地面的高程。
该仪器包含一个水平角度传感器、一个垂直角度传感器和一个距离测量仪。
测量过程中，全站仪首先会通过水平角度传感器来确定仪器的水平程度，然后通过垂直角度传感器来确定仪器相对于水平面的俯仰角。
当仪器达到水平状态后，它会发射一束激光束，然后测量从仪器到目标点的水平距离和垂直角度。
利用三角测量原理，可以通过这些数据来计算目标点相对于参考点的高程。
测量过程下面是使用全站仪测量高程的一般步骤：1.设置参考点：在测量前，需要在测量区域设置一个参考点。
这个参考点应该是一个固定的点，比如一个插在地面上的标定桩。
2.设置全站仪：将全站仪放置在参考点附近的平面上，并根据仪器的使用说明进行水平调整。
3.定位目标点：选择要测量高程的目标点，并用一个反射棱镜贴在目标点上。
4.观测数据：通过望远镜观测测量区域的目标点，并记录水平角度和垂直角度的数据值。
该数据值通常以秒来表示。
5.测量距离：测量仪器到目标点的距离，可以通过按下测量按钮来完成。
该距离通常以米为单位。
6.计算高程：通过测量的角度和距离数据，使用三角函数来计算目标点相对于参考点的高程。
7.重复测量：为了提高测量的准确性，可以多次重复以上步骤。
注意事项在使用全站仪进行高程测量时，需要注意以下事项：•做好现场准备：在测量前，要确保测量区域没有遮挡物，保持良好的观测条件。
•注意安全：在测量时，要注意周围的安全情况，尤其是在交通繁忙的区域进行测量时。
•准确观测：在观测时，要保持仪器的水平状态，并使用准确的目标点反射棱镜。
•数据处理：在计算数据时，要仔细检查测量角度和距离的数据，确保其准确性。
全站仪的基本测量(自编)

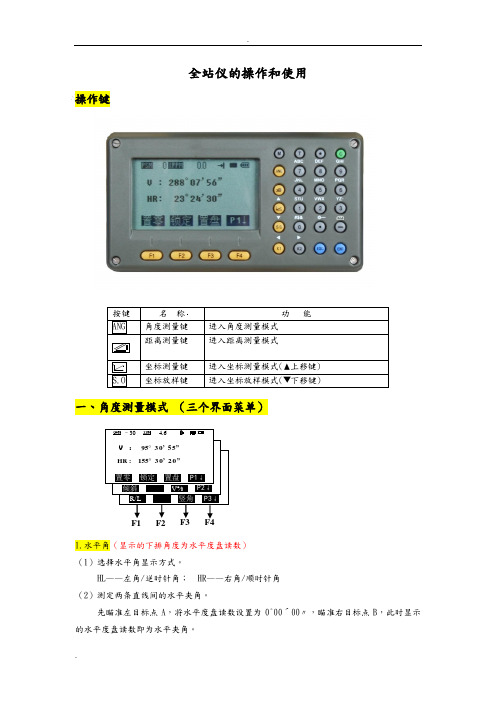

全站仪的操作和使用操作键按键 名 称 功 能ANG角度测量键 进入角度测量模式 距离测量键进入距离测量模式坐标测量键 进入坐标测量模式(上移键) S.O坐标放样键进入坐标放样模式(下移键)一、角度测量模式 （三个界面菜单）1.水平角（显示的下排角度为水平度盘读数） （1）选择水平角显示方式。
HL ——左角/逆时针角； HR ——右角/顺时针角 （2）测定两条直线间的水平夹角。
先瞄准左目标点A ，将水平度盘读数设置为0°00′00″，瞄准右目标点B ，此时显示的水平度盘读数即为水平夹角。
V : 95° 30’ 55’’ HR : 155° 30’ 20 ’ ’ R/L 竖角 P3↓PSM–304.6PPMV : 95° 30’ 55’ ’ HR : 155° 30’ 20 ’ ’ 倾斜 V% P2↓ PSM–304.6 PPMV : 95° 30’ 55’ ’HR : 155° 30’ 20 ’ ’ 置零 锁定 置盘 P1↓PSM–304.6PPMF4F32.竖直角（显示的上排角度为竖盘读数）（1）确定视线水平时对应的竖盘读数——90°的整数倍。
将望远镜大致放平，通过竖盘读数确定。
（2）上仰望远镜，若读数竖直角＝瞄准目标的读数—水平时读数 若读数竖直角＝水平时读数—瞄准目标的读数 注意：竖直角测量结果可能为负值（俯角）。
二、距离测量模式（两个界面菜单）1.距离测量 测定两点间的距离，将全站仪置于点上进行对中整平，另一点安置反射棱镜。
（1）测距模式的选择。
单次精测【1】/连续精测【N 】/连续跟踪【T 】（2）照准棱镜中心开始距离测量，测距完成显示水平距离HD 、高差VD 或斜距SD （HD 、VD和SD 的通过切换）注意：若全站仪在距离测量时未设定仪器高和棱镜高，显示的VD 是全站仪横轴中心与棱镜中心的高差，地面上两点间的高差为：h ＝VD ＋仪器高—棱镜高2.距离放样（在特定方向上）三、坐标测量模式（三个界面菜单）如图5-4所示，A、B是地面上的控制点，平面坐标x,y和高程H已知。
全站仪的基本测量功能
全站仪的基本测量功能全站仪是一种高精度的测量仪器，具有多种基本测量功能。
本文将介绍全站仪的基本测量功能及其应用。
第一部分：全站仪的概述全站仪是一种集光学、机械、电子、计算机技术于一体的综合测量仪器。
它主要由望远镜、测距仪、高度仪、数据处理系统等组成。
全站仪具有高精度、高效率、多功能的特点，广泛应用于土木工程、建筑工程、测绘工程等领域。
1. 角度测量功能全站仪能够精确测量地面上两点之间的水平和垂直角度。
它通过望远镜内置的角度测量装置，可以测量出两点之间的水平角度和垂直角度。
角度测量是其他测量功能的基础，常用于测量地形地貌、建筑结构等。
2. 距离测量功能全站仪配备了高精度的测距仪，可以快速、准确地测量地面上两点之间的距离。
测距仪使用红外线或激光束发射和接收技术，通过测量发射和接收的时间差来计算出距离。
距离测量功能广泛应用于道路测量、建筑测量等工程领域。
3. 高度测量功能全站仪配备了高度仪，可以测量地面上某一点的高度。
高度测量功能通过望远镜的观测，结合仪器内置的高度仪装置，可以准确测量出地面上某一点的高度。
高度测量功能常用于测量建筑物高度、地形起伏等。
4. 坐标测量功能全站仪可以根据已知点的坐标，测量出待测点的坐标。
通过望远镜的观测和仪器内置的角度测量装置，结合已知点的坐标，可以计算出待测点的坐标。
坐标测量功能广泛应用于测绘工程和地质勘探等领域。
第三部分：全站仪的应用案例1. 建筑测量全站仪可以用于建筑测量中的平面定位、立面测量、立柱测量等。
利用全站仪的角度测量和距离测量功能，可以实现建筑物的快速、准确测量。
2. 道路测量全站仪可以用于道路测量中的平面布置、纵断面测量、横断面测量等。
利用全站仪的角度测量和距离测量功能，可以实现道路的精确测量和设计。
3. 地形测量全站仪可以用于地形测量中的地貌测量、地面变形测量等。
利用全站仪的角度测量、距离测量和高度测量功能，可以实现地形的详细测量和分析。
4. 桥梁测量全站仪可以用于桥梁测量中的桥墩测量、桥面测量等。
全站仪的倾斜角测量方法与技巧
全站仪的倾斜角测量方法与技巧在进行建筑工程或土木工程时，全站仪是一个不可或缺的测量设备。
它可以准确测量目标物体的坐标、高度和角度等信息，为工程施工提供重要的数据。
其中，全站仪的倾斜角测量方法与技巧是非常关键的，下面我们将进行探讨。
首先，倾斜角是指目标物体相对于水平面的倾斜程度。
在测量使用全站仪时，往往需要考虑目标物体的倾斜角，以便得到准确的测量结果。
常用的全站仪倾斜角测量方法有两种：一种是通过仰角和水平角的测量结果计算出倾斜角，另一种是通过使用倾斜传感器直接测量倾斜角。
第一种方法需要通过全站仪测量目标物体的仰角和水平角。
仰角是指目标物体相对于测量仪器的垂直角度，水平角是指目标物体在水平面上的角度。
其中，仰角的测量可以通过全站仪自带的垂直准线测量功能来实现，而水平角的测量则通过全站仪自带的水平准线测量功能来完成。
在测量完成后，通过简单的几何运算可以计算出目标物体的倾斜角。
第二种方法则是使用全站仪自带的倾斜传感器来直接测量目标物体的倾斜角。
倾斜传感器可以感知目标物体的倾斜状态，并将倾斜角度转化为电信号进行输出。
在使用过程中，只需将倾斜传感器安装在全站仪上，并将其与目标物体接触，即可读取倾斜角的测量结果。
这种方法操作简单、准确度高，尤其在针对大范围斜面进行测量时，更为常用。
除了测量方法之外，倾斜角的测量技巧也是需要掌握的。
首先，在进行测量之前，必须确保全站仪的准确校准。
校准包括水平校准和垂直校准两个步骤，通过调整仪器内部的水平和垂直仪器，保证其准确度和稳定性。
特别是在进行倾斜角测量时，准确的校准可以提高测量精度。
其次，在实际操作中，需要注意选取合适的测量位置和角度。
测量位置应该选择在目标物体的稳定区域，避免选择容易变形或易受外力影响的位置。
此外，在测量目标物体的倾斜角时，应尽量选择适当的角度，使得观测结果更加准确。
如果目标物体的倾斜角度较大，可以考虑选择更近距离的测量位置，以提高测量的可靠性。
最后，倾斜角测量结果的处理也是非常关键的。
全站仪使用方法
全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪测量实验报告
全站仪测量实验报告一、实验目的1、熟悉全站仪的基本构造和操作方法。
2、掌握全站仪进行角度测量、距离测量和坐标测量的原理和方法。
3、学会使用全站仪进行数据采集和处理，提高测量精度和效率。
二、实验仪器本次实验使用的全站仪为_____型号，其主要技术参数如下：1、测角精度：＿____2、测距精度：±（＿____mm ＋＿____ppm×D）3、测量范围：角度测量范围为 0°～360°，距离测量范围为_____m三、实验原理1、角度测量原理全站仪采用电子测角技术，通过测量水平角和垂直角来确定目标点的方向。
水平角测量是通过两个方向的读数之差来计算的，垂直角测量则是通过测量目标点与仪器视线之间的夹角来确定。
2、距离测量原理全站仪的距离测量采用电磁波测距原理，通过发射和接收调制的电磁波信号，测量信号在仪器与目标点之间的传播时间，从而计算出距离。
3、坐标测量原理在已知测站点坐标和后视点坐标的情况下，通过测量目标点与测站点之间的水平角、垂直角和距离，可以计算出目标点的坐标。
四、实验步骤1、仪器准备（1）将全站仪安置在测站点上，对中、整平，使仪器处于水平状态。
（2）连接电池和数据线，打开仪器电源，进行仪器初始化和参数设置。
2、测站设置（1）输入测站点的坐标和高程。
（2）设置仪器的测量模式和精度。
3、后视定向（1）在后视点上安置棱镜，用望远镜瞄准棱镜。
（2）测量后视点的水平角和垂直角，完成后视定向。
4、数据采集（1）在目标点上安置棱镜，用望远镜瞄准棱镜。
（2）测量目标点的水平角、垂直角和距离，并记录数据。
（3）重复步骤（1）和（2），采集多个目标点的数据。
5、数据处理（1）将采集到的数据传输到计算机中。
（2）使用测量软件对数据进行处理，计算出目标点的坐标和高程。
五、实验数据以下是本次实验采集到的数据：｜目标点｜水平角（°）｜垂直角（°）｜距离（m）｜｜｜｜｜｜｜ 1 ｜ 3025 ｜ 2512 ｜ 5025 ｜｜ 2 ｜ 6050 ｜ 1536 ｜ 7012 ｜｜ 3 ｜ 9030 ｜ 1025 ｜ 8050 ｜｜ 4 ｜ 12015 ｜ 520 ｜ 9025 ｜｜ 5 ｜ 15005 ｜ 012 ｜ 10010 ｜六、数据处理结果通过对实验数据的处理，得到以下目标点的坐标和高程：｜目标点｜ X（m）｜ Y（m）｜ Z（m）｜｜｜｜｜｜｜ 1 ｜ 10025 ｜ 5012 ｜ 1025 ｜｜ 2 ｜ 15050 ｜ 7036 ｜ 1512 ｜｜ 3 ｜ 20030 ｜ 8025 ｜ 2050 ｜｜ 4 ｜ 25015 ｜ 9020 ｜ 2525 ｜｜ 5 ｜ 30005 ｜ 10012 ｜ 3010 ｜七、误差分析1、仪器误差全站仪本身存在一定的精度限制，可能会导致测量误差。
全站仪测量水平角的具体步骤
全站仪测量水平角的具体步骤全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑测量、道路工程等领域。
它可以测量水平角、垂直角、距离和坐标等数据，具有精度高、操作简便的特点。
本文将介绍全站仪测量水平角的具体步骤，以帮助读者更好地进行测量工作。
步骤一：仪器设置与校准1.将全站仪放置在平稳的支架上，并保证其稳定性和水平度。
2.打开仪器电源，等待仪器启动。
3.进入测量模式，并选择水平角测量功能。
4.进行仪器的校准，根据仪器提示依次进行水平仪、气泡管和角度读数的校准。
步骤二：设置目标点1.在测量区域选择需要测量水平角的目标点，并在目标点上设置目标板或测量杆。
2.使用遥控器或仪器面板上的调焦功能，将目标点调节清晰。
步骤三：设置测站1.选择一个合适的测站位置，并使用三脚架稳定全站仪。
2.使用水平仪和气泡管进行精确水平调节，确保全站仪的测量基准水平。
3.通过遥控器或仪器面板上的功能，在测站上记录当前位置的测站点号。
步骤四：测量水平角1.在仪器上选择测量模式，并进行预测量，即对测站与目标点之间的水平角进行大致测量。
2.使用遥控器或仪器面板上的功能，将目标点的坐标数据输入仪器。
3.使用遥控器或仪器面板上的功能，观测并记录测站与目标点之间的水平角，通常需要进行多次观测以提高测量精度。
4.结束测量后，保存测量数据，并根据需要进行计算和分析。
步骤五：数据处理与分析1.将测量数据导出至计算机，并使用测量数据处理软件进行数据处理和分析。
2.根据实际需求，可以进行误差分析、差值计算、图形展示等处理。
3.根据处理结果，判断测量数据的准确性和可靠性，并对需要重测的数据进行再次测量。
步骤六：记录与报告1.将测量数据进行记录和整理，包括测站点号、目标点坐标、水平角数据等。
2.撰写测量报告，包括测量目的、仪器设置和校准方法、测量步骤、数据处理结果等内容。
3.在报告中注明测量数据的准确性和可靠性评估，并提出必要的建议和改进措施。
结论通过以上的具体步骤，我们可以有效地使用全站仪进行水平角的测量工作。
全站仪闭合导线方位角及距离计算方法步骤
闭合导线测量计算方法①．方位角计算（左角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ± 180°= 30270°αCD = αBC + ∠C ± 180°= 270 v1.0 可编辑可修改+ 60°+ 180 + 70 °- 180v1.0 可编辑可修改160αDE = αCD + ∠D ± 180°=160°+ 100°- 180 °= 80°αEB = αDE + ∠E ± 180°= 80°+ 130°- 180 °= 30°②．方位角计算（右角）已知A,B两点坐标，且AB的方位角为30°即αAB = 30°，可求出其它方位角如下：αBC = αAB + ∠B ± 180°= 30°+ 60°+ 180°= 270°αCD= αBC- ∠C ± 180°= 270°- 290°+ 180°= 160°αDE = αCD - ∠D ± 180°=160°- 260°- 180 °= 80°αEB = αDE - ∠E ± 180°= 80°- 230°- 180°= 30总结: 角在左边用加法，角在右边用减法（左加右减）；在求方位角时，两个角相加或相减得出来的得数大于180°则减去180°，若小于180°则加上180°（大减小加）。
全站仪测量
全站仪的基本功能
3．对边测量 如图，分别瞄准两个目标 点处的棱镜并观测后， 仪器即可显示出两个 棱镜之间的平距(HD)、 斜距(S)、高差(V)和 坡度（%）。
全站仪的基本功能
4．悬高测量
要测量某些不能设置反 射棱镜的目标（高压电 线、桥梁桁架）的高度 时，可在目标正上方或 正下方处安置棱镜，输 入棱镜高h1，瞄准棱镜 并观测后，再瞄准目标， 仪器即可显示目标的高 度H。
全站仪的数据通信
一、串行通信的基本概念 为了使收发两端配合相互匹配，保证数据的传输正确
无误，收发端必须设置相同的通信参数。 （１）波特率（Band Rate）：每秒传输的位（Ｂit）数，
常用波特率有600、1200、2400、4800、9600、19200和 38400。 （２）校验位：也称为奇偶校验位，是通过设置校验位电平 检查数据传输是否正确的一种方法。通常有下列几种方式： ①无校验（None）：不检查奇偶性。 ②偶校验（Even）：如果所有的高电平（二进制１）总数为 偶数，则校验位置０；如果所有的高电平总数为奇数，则 校验位置１，使高电平的总数为偶数。
全站仪
全站型电子速测仪简称全站仪，是由 电子经纬仪、光电测距仪和微处理器组成 的一种新型测量仪器。全站仪可以完成几 乎所有的常规测量工作，现已应用于控制 测量、地形测量、工程测量等测量工作中。
全站仪的基本功能
❖ 全站仪可在一个测站上同时实现水平角、垂直角和边长测 量多项功能，并能存储一定数量的观测数据。
照准棱镜中心，按测距键，进入测距模式，开始距离 测量，测距完成时显示水平角HR、水平距离HD、高差 VD或水平角HR、竖直角V、斜距SD。
全站仪的基本功能
三、三维坐标测量 1、设定测站点的三维坐标。 2、设定后视点的坐标或设定后视方向的水平度盘读数为其
