锦纶6切片萃取生产工艺探讨答辩
锦纶6_精品文档
锦纶6锦纶6（Nylon 6）是一种具有广泛应用的合成纤维，它由聚己内酰胺制成。
锦纶6具有优异的物理和化学性质，因此被广泛应用于纺织、工业和日常生活中的各个领域。
本文将介绍锦纶6的特性、制备方法以及应用领域等相关内容。
首先，我们来了解一下锦纶6的特性。
锦纶6具有良好的强度和弹性，表现出优异的拉伸和耐磨性能。
它的抗拉强度比棉花高出2-3倍，比丝绸高出5-6倍。
此外，锦纶6还具有优异的耐化学品侵蚀性能，能够抵御多种溶剂、酸碱和油类的侵蚀。
锦纶6的熔点较高，可达220-255℃，熔融性好，易于加工成纤维、薄膜和其他形状。
此外，锦纶6的吸湿性较强，能迅速吸收周围的水分并保持干燥。
制备锦纶6的方法有多种，其中最常见的方法是通过聚合反应合成。
聚合反应是将己内酰胺与己二酸进行缩合反应来制备锦纶6的过程。
首先，将己内酰胺溶解在溶剂中并添加催化剂，加热至适当温度进行聚合反应。
随着反应的进行，己二酸和己内酰胺分子之间发生缩合反应，形成聚合物链。
这个过程会持续进行，直到达到所需的聚合程度。
最后，将制得的含有聚己内酰胺的溶液经过拉丝、纺丝等工艺，将其制成锦纶6纤维或其他形状的产物。
锦纶6在纺织行业中有着广泛的应用。
由于其出色的强度和耐磨性，锦纶6纤维常被用于制作各类织物，如袜子、运动服装、内衣等。
锦纶6纤维还具有良好的色牢度，能够经受多次洗涤而不褪色。
此外，锦纶6纤维还可以进行染色和印花，使得纺织品具有更丰富的色彩和图案。
锦纶6纤维还可与其他纤维混纺使用，以提高织物的性能。
除纺织业外，锦纶6还在工业领域中得到广泛应用。
由于其优异的耐化学品侵蚀性能，锦纶6常被用于制造化学品储罐、管道和阀门等设备。
锦纶6还可以制成薄膜，用于包装食品和药品等，因为它有良好的耐热性和阻隔性能。
此外，锦纶6还可以制作各种工程塑料制品，如电气绝缘材料、汽车零部件等。
锦纶6的耐磨性和耐热性能使得它适用于各种高强度和高温环境下的应用。
此外，锦纶6还在日常生活中得到了广泛的应用。
52[1].5dtex36f锦纶6POY试纺工艺
![52[1].5dtex36f锦纶6POY试纺工艺](https://img.taocdn.com/s3/m/ddde7d661ed9ad51f01df2ec.png)
! 统计数据#
世界产业用纺织品的最终消费预测
用 途
汽车用 产业用 家庭用 医疗用 建设用 农业用 衣料用 包装用 土木用 体育用 环境用 保护用 合 计
消费量 k t
1995 年
2005 年
1 918 1 523 1 439 1 177
849 741 647 423 251 237
2 483 2 344 2 259 1 652 1 266 1 021
速 0. 35 m s。
表 1 两种产品的纺丝组件压力及喷丝板对比
2 结果与讨论
2. 1 切片质量 由于在纺制多孔细旦锦纶 6 PO Y 时, 应相应提高纺
丝温度, 切片中可萃取物含量偏高时, 会严重影响板面清
规格 毛细孔径 (dtex f) mm
52. 5 12 0. 35 52. 5 36 0. 20
(长沙锦纶厂, 湖南, 410013)
摘 要: 介绍了在进口锦纶高速纺生产线上试纺锦纶 6 多孔细旦 PO Y 的生产工艺, 试生产证明调整和 稳定切片质量, 提高纺丝温度, 适当缩短喷丝板与上油嘴之间的距离, 采用合适的组件装配方式, 降低侧 吹风速度, 提高纺丝上油量等是生产锦纶 6 细旦丝的工艺技术关键。 主题词: 聚己内酰胺纤维 细旦纤维 预取向丝 纺丝
项 目
纤维原料 对苯二甲酸 乙二醇 对苯二甲酸二甲酯 己内酰胺 己二胺 丙烯腈 纤维聚合物 聚酯 聚酰胺 聚乙烯醇 合成纤维 涤纶 腈纶 丙纶
1997 年产量 k t
2 316 1 180
535 235
52 38 270 930 793 12 81 707 377 273 21
b. 严格控制锦纶 6 切片质量, 纺丝温度相应提高 5℃, 采取较低的侧吹风风速, 适当提高上油量, 缩短喷油 嘴与喷丝板之间的距离, 降低卷绕张力, 可以改善 PO Y 质量及卷绕成形。
扁平截面锦纶6FDY生产工艺

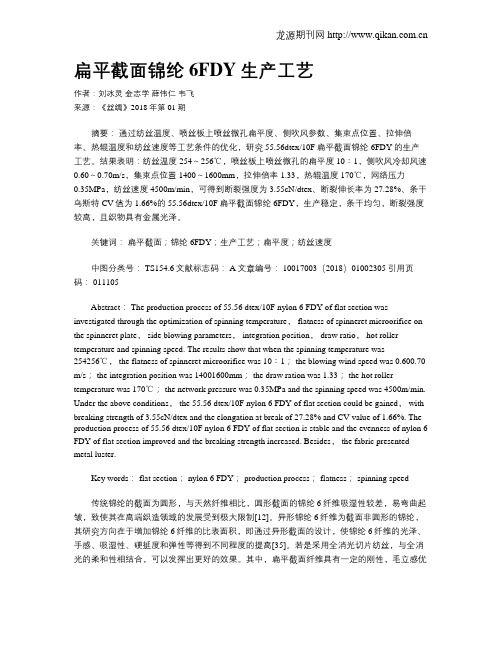

扁平截面锦纶6FDY生产工艺作者：刘冰灵金志学薛伟仁韦飞来源：《丝绸》2018年第01期摘要：通过纺丝温度、喷丝板上喷丝微孔扁平度、侧吹风参数、集束点位置、拉伸倍率、热辊温度和纺丝速度等工艺条件的优化，研究55.56dtex/10F扁平截面锦纶6FDY的生产工艺。
结果表明：纺丝温度254～256℃，喷丝板上喷丝微孔的扁平度10︰1，侧吹风冷却风速0.60～0.70m/s，集束点位置1400～1600mm，拉伸倍率1.33，热辊温度170℃，网络压力0.35MPa，纺丝速度4500m/min，可得到断裂强度为3.55cN/dtex、断裂伸长率为27.28%、条干乌斯特CV值为1.66%的55.56dtex/10F扁平截面锦纶6FDY，生产稳定，条干均匀，断裂强度较高，且织物具有金属光泽。
关键词：扁平截面；锦纶6FDY；生产工艺；扁平度；纺丝速度中图分类号： TS154.6文献标志码： A文章编号： 10017003（2018）01002305引用页码： 011105Abstract： The production process of 55.56 dtex/10F nylon 6 FDY of flat section was investigated through the optimization of spinning temperature， flatness of spinneret microorifice on the spinneret plate， side blowing parameters， integration position， draw ratio， hot roller temperature and spinning speed. The results show that when the spinning temperature was 254256℃， the flatness of spinneret microorifice was 10︰1； the blowing wind speed was 0.600.70 m/s； the integration position was 14001600mm； the draw ration was 1.33； the hot roller temperature was 170℃； the network pressure was 0.35MPa and the spinning speed was 4500m/min. Under the above conditions， the 55.56 dtex/10F nylon 6 FDY of flat section could be gained， with breaking strength of 3.55cN/dtex and the elongation at break of 27.28% and CV value of 1.66%. The production process of 55.56 dtex/10F nylon 6 FDY of flat section is stable and the evenness of nylon 6 FDY of flat section improved and the breaking strength increased. Besides， the fabric presented metal luster.Key words： flat section； nylon 6 FDY； production process； flatness； spinning speed传统锦纶的截面为圆形，与天然纤维相比，圆形截面的锦纶6纤维吸湿性较差，易弯曲起皱，致使其在高端织造领域的发展受到极大限制[12]。
锦纶6弹力丝的工艺探讨
３ ２ １对 卷 曲 的影 响 ．． 在 拉 伸 比为 １ ２ ９倍 、 Ｙ 为 ２ １ 、 度 为 ．３ Ｄ／ ．０ 速 ７ ０ ｒｉ 、 喂 一４ ４ ％ 的 生 产 条 件 下 ， Ｙ 的 ０ ｍ／ ｎ 超 ａ ．９ ＤＴ 卷 曲性 能 指 标 如表 ２ 。
收 稿 日期 ：２ ０ ０ １—１ ２—３ １
表 １ ９ ｄｅ ／４ 锦 纶 ６Ｐ ０ ｔｘ２ ｆ ＯＹ主要 物理 指标 线 密度／ｔｘ ｄｅ ８ 断 裂伸 长／ ９ ％ ５． ９ ０±４． ０
３２ 热板温度 ．
经 过 多 年 的 生 产 实 践 ， 术 人 员 逐 渐 摸 索 出 技
热板 温 度 对 弹 力 丝 卷 曲、 度 、 色 的 影 响 。 在 强 染 Ｂ ｎ ａ Ｋ６—１ ＴＹ 机 上 生 产 ７ ｄｅ ／ ４ 的 锦 ａ ｎ ｇＦ ２Ｄ ８ ｔｘ ２ ｆ 纶 ６ＤＴＹ 的热 板 温 度 一 般 控 制 在 １ ７ Ｃ， 以取 ８。 可
计 院从事 设计 工作 。
一
预取 向 丝 （ ＯＹ） 拉 伸 、 捻 、 定 型 、 捻 Ｐ 一 加 热 解
３ ５ —
维普资讯
经 验交 流
表 ２ 温 度对 Ｄ ＴＹ丝卷 曲的 影响
合 成 纤 维
２０ ０ ２年 ７月
３ ２． 对 染 色的 影 响 ． ３
北 京 合 成 纤 维 实 验 厂 生 产 的 锦 纶 ６弹 力 丝 是 以锦 纶 ６预 取 向 丝 （Ｐ ＯＹ） 原 丝 ， Ｂ ｒ ｇ 为 在 ａｍａ Ｆ —１ ） Ｙ 机 上 以 摩 擦 盘 假 捻 方 式 进 行 变 形 Ｋ６ ２ Ｉ ｒ ， 加工 ， 有较 高 的蓬 松性 和弹 性 ， 要 用于针 织 、 具 主 机 织 的袜 子 和 服 装 等 织 物 。
锦纶6工业丝一步法生产项目
锦纶6工业丝一步法生产项目
首先，锦纶6工业丝的原料主要包括己内酰胺、己内酯和己二胺。
这
些原料在一定的温度和压力下，通过聚合反应形成聚己内酰胺，再通过纺
丝加工形成锦纶6工业丝。
原料准备阶段，需要对己内酰胺和己内酯进行加热和搅拌，使其混合
均匀，并达到一定的温度和粘度要求。
己二胺也需要通过加热处理，并与
己内酸酐进行反应，生成己内酰胺。
接下来，聚合反应是锦纶6工业丝生产的核心环节之一、原料混合后，将其加入反应釜中，同时加入催化剂和溶剂，控制反应温度和压力，进行
聚合反应。
在反应过程中，要不断搅拌，并确保反应物质的混合均匀和反
应效果的稳定。
聚合反应完成后，得到的聚己内酰胺溶液需要经过脱溶剂步骤，以去
除多余的溶剂和催化剂。
脱溶剂一般采用蒸馏、过滤等方法进行。
然后，将脱溶剂后的聚己内酰胺溶液进行纺丝加工，形成锦纶6工业丝。
纺丝是将聚己内酰胺溶液经过加热和拉伸处理，使其变成纤维状。
纺
丝的方法包括湿法纺丝和干法纺丝两种。
湿法纺丝一般采用注浆纺丝方法，通过绞磨槽和过滤器将聚己内酰胺溶液挤出成纤维。
干法纺丝则是将聚己
内酰胺溶液通过喷嘴喷射到热空气中，使其迅速凝固成纤维。
最后，经过纺丝加工得到的锦纶6工业丝需要进行后续的处理和加工。
这包括卷曲、拉拔、退纺、卷绕等等。
这些过程可以使锦纶6工业丝的质
量和性能得到提升，并符合客户的需求。
总结起来，锦纶6工业丝的一步法生产项目主要包括原料准备、聚合反应、纺丝和加工等环节。
通过这些步骤，可以生产出高质量的锦纶6工业丝，满足不同领域的需求。
锦纶6FDY分纤母丝纺丝工艺对产品质量影响的探讨
锦纶6FDY分纤母丝纺丝工艺对产品质量影响的探讨张明成【摘要】本文论述了锦纶6FDY分纤母丝的冷却成型方法,从选择喷丝板的布孔方式,丝束冷却的风温、风速、风湿变化,上油量,热辊温度,卷绕角、接触压力等因素影响的分析,找出有效控制产品的不匀率的最佳工艺参数.【期刊名称】《纺织机械》【年(卷),期】2015(008)008【总页数】4页(P76-79)【关键词】锦纶6;分纤母丝;喷丝孔分布;吹风冷却;产品不匀率【作者】张明成【作者单位】北京中丽制机工程技术有限公司【正文语种】中文熔融纺丝时，熔体从喷丝板的毛细孔喷出，经过冷却、拉伸最后凝固成丝条，从喷丝板面到喂入辊部分可将纺程分成三个区域，即流动形变区、取向结晶区和塑性形变。
丝条的固化过程相当复杂，在沿纺程的各质点，其运动速度、直径（截面积）、温度、黏度、所受力和内部结构都在不断发生变化，而这些因素又相互影响。
由于熔体温度较周围空气温度高很多，丝条又极为细嫩，对外界条件变化极为敏感，因此这种变化会立即影响到初生纤维质量的均匀性，如纤维的强度、拉伸性能等。
而熔体本身的不匀、纺丝温度的波动、泵供量的波动、卷绕速度的变化和冷却成型条件的变化都会影响这种不匀。
本文从锦纶6 单根丝距侧吹风风板距离的差异为切入点，对纺丝温度；侧吹风风温、风速、风湿；纤维上油量；卷绕头卷绕角、接触压力；热辊温度等参数设置进行了探讨。
2.1 实验设备及工艺参数图1为设备的全流程示意图。
2.1.1 螺杆挤出机德国巴马格公司制造，12E4，采用筒式加热，分六个加热区，各区温度分别为T1：255℃，T2：255℃，T3：257℃，T4：258℃，T5：259℃，T6：260℃，螺杆出口温度259℃2.1.2 纺丝机一条生产线为4个纺丝位，每个纺丝位有10块喷丝板，由1台联苯锅炉循环加热，联苯加热温度为262℃，缓冷器温度260℃。
其中喷丝板规格为φ100×5孔，微孔为φ0.50×2。
锦纶纤维生产工艺
锦纶纤维生产工艺
锦纶纤维是由聚酯纤维制作而成，其生产工艺主要分为以下几个步骤：
1. 原料准备：锦纶纤维的主要原料是聚酯切片和乙二醇。
聚酯切片通常是由聚酯原料通过聚合反应制得，然后通过熔融挤出成片状。
乙二醇是作为反应剂用于聚合反应中。
2. 聚合反应：将聚酯切片和乙二醇混合后，通过加热、搅拌等方式进行聚合反应。
在反应过程中，乙二醇会与聚酯切片中的羧酸基团发生缩水醛酸反应，形成聚酯醇液。
3. 聚合液处理：将聚酯醇液进行过滤和脱杂处理，去除其中的杂质和不溶物。
然后，将清洁的聚酯醇液送入聚合器中。
4. 聚合：在聚合器中，将聚酯醇液通过喷嘴喷出，并在空气中形成细丝。
细丝经过冷却、拉伸等处理后，形成初纺锦纶纤维。
5. 拉伸加密：将初纺锦纶纤维经过拉伸加密处理，使其变细、变长。
这样可以提高锦纶纤维的强度和断裂伸长率等物理性能。
6. 热定型：将拉伸后的锦纶纤维通过热定型处理，使其分子结构固定，以增强纤维的稳定性和抗皱性能。
7. 再拉伸：热定型后的锦纶纤维可能会出现收缩，因此需要再次进行拉伸处理，使其恢复到所需的长度。
8. 顺排：将再拉伸后的锦纶纤维进行顺排，使其纤维间的排列整齐，提高产品的均匀度和外观质量。
9. 切割：将顺排好的锦纶纤维进行切割，得到所需长度的纤维。
10. 包装：将切割好的锦纶纤维按一定长度和重量进行包装，
便于储存和运输。
以上是锦纶纤维的主要生产工艺，通过这些步骤可以获得质量优良的锦纶纤维产品。
44dtex_36f锦纶6细旦多孔FDY生产工艺
3 结论
( 1)合理设定纺丝温度、侧吹风条件、拉伸 定型条件和卷绕工艺等工艺参数进行 44 dtex / 36 f 锦纶 6 细旦多孔 FDY 长丝生产 , 其产品能满足 下游工序生产要求。 ( 2) 44 dtex /36 f锦纶 6细旦 FDY 长丝生产的 关键是: 一方面是合理设定纺丝熔融温度和联苯 保温温度, 加强纺丝缓冷区保温效果, 使喷丝板 板面温度保持相对稳定 ; 另一方面选择合理的集 束位置和使用优良的油嘴, 有助于减少毛丝和提 高染色均匀性。 ( 3)纺丝速度的合理设定以控制纺程张力对 产品内在质量成形有较大影响。 参考文献
[ 1] [ 2] [ 3] 王显楼 . 高速 拉伸变 形工艺 和设 备 [ M ] . 北 京 : 中 国纺织出版社 , 1987: 52- 53. 沈新元 . 高分 子材料 加工原 理 [ M ] . 北京 : 中国 纺 织出版社 , 1999: 181- 196. 董纪震 . 合成纤维 工艺学 ( 上册 ) [ M ]. 第 2 版 . 北 京 : 中国纺织出版 社 , 1991 : 147- 154.
收稿日期 : 2010- 08- 06
作者简介 : 黎明 ( 1978- ) , 男 , 广东人 , 工程师 , 从事锦纶生产技术管理工作。
2
化纤与纺织技术
第 39 卷
如表 1所示。该工艺纺丝的满卷率为 95 %。
表 1 纺丝温度设定 温 1 248 2 255 3 260 区 4 263 5 265 联苯 温度 262
测试仪器 : 瑞士生产的 U STER 型条干仪; 德 国生产的 STAT I M AT MT 强伸仪。 1 . 3 生产工艺流程 PA 6切片 挤压熔融 组件纺丝冷却 卷绕成形 侧吹风 纺丝箱体 集束上油 熔体计量 拉伸定型
原丝生产及质量问题的探讨
原丝生产及质量问题的探讨原丝的生产是锦纶6浸胶帘子布生产流程中一个很关键的环节。
搞好纺丝的生产，对于提高原丝质量是至关重要的。
文章结合我公司在实际生产中就影响原丝生产质量的几个问题做一探讨。
标签：原丝；生产；质量1 聚合切片稳定的切片质量则需要几个因素来保证：（1）稳定的已内酰胺来源；（2）稳定、优化的聚合生产工艺；（3）设备运转正常状态良好；（4）稳定的公用工程。
这几个方面任何一项波动，都会影响切片质量的稳定。
切片粘度值（RV）是标征切片状态的一个主要指标，RV值影响原丝生产的可纺性及原丝的强力、断伸及干热收缩率等各项指标，RV值的波动势必直接影响原丝物理指标的波动，我们现在已不再把原丝作为一个中间产品，而是作为成品销售，这就要求我们必须有一个稳定的原丝质量，这种用于表征产品质量稳定情况的CV值便代表了一个企业总的质量水平，因此，作为整条流程生产的第一道工序聚合切片必须要稳定。
切片粘度aim值选定十分重要，高RV切片容易获得高的断裂强力，但如果RV值过大虽然在牵伸过程中可用较小的牵伸倍率，但纺丝过程较困难，RV值过小，纺丝过程较容易，但需很大的牵伸倍率才能获得较高的强力，原丝的断裂伸长会较小，拉伸过程断头会明显增加，毛丝增多，由于拉伸倍率的大小会直接影响纤维内大分子取问、结晶度的大小，进一步影响到原丝的物理性能，因此切片RV值的选定对原丝质量起着很关键的作用。
在切片某粘度范围内，其水分含量单体含量及-NH2、-COOH含量都应该分粘度值是相对应的，而不是在任何粘度下这几种组分含量都是一样的。
温度T-NH2+-COOH-CO-NH-+H20+Q（热量）平衡常数K从切片纺丝过程中发现，在RV值相同的情况下，即使挤压机温度设定值不变，但可纺性及原丝物理指标差异都相当大，其实这是因为在切片熔融过程中伴随着一个可逆的动态平衡反应，由于切片内各组份含量差异较大，使反应间不同的方向进行，使从切片到干丝出现增粘度幅度的差异，比如虽然是RV=3.45的切片，干丝粘度有时可增至3.60甚至更高，有时也可降至3.35甚至更低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10
高效洗涤塔
AX-
30
YP
45
特殊滑阀
设备类型 容器 容器 U型换热器 管式换热器 过滤器-烛式 过滤器-烛式 离心机 离心泵 离心泵
起重设备 起重设备 容器
用折光指数法测定锦纶6萃取工段 萃取水中的单体含量
测定锦纶6萃取水中的单体含量，对于工艺有指导意义，可了解萃取效率、控制萃
取次数及时间。
我们采用阿贝折射仪进行了试验，
*锦纶6切片萃取生产工艺探讨
主讲人: ## 班级： ￥￥￥ 指导老师： %%%老师
*主要内容
*萃取生产工艺 *低分子物分析 *低分子物含量影响因素 *萃取设备 *折光指数法测定锦纶6萃取工段萃取水中的单体
含量
*结束语
*萃取生产工艺
萃取是为了除去切片中大部分低分子物，使低分子物 含量低于0.5%，以符合高速纺丝要求。由于单体和 低聚物可溶解于水，可利用热水作为萃取剂。 一效萃取·二效萃取·三效萃取 为了最大限度地萃取完切片中的单体和低聚物，所 以采用逆流分段连续萃取。上段用含一定浓度单体和 低聚物的循环萃取水溶液，以萃取低聚物为主，下段 用热水以萃取单体为主，并及时移走上段部分萃取水 溶液去回收，上段减少的萃取水有下段热水补充。
5.萃取时间
一般来说，萃取时间要在8小时以上，才能满足高速纺丝要求。
水浴比对切片低分子物含量的影响
参数名称 进水流量/kg h-1 高聚物进料量/kg h-1 水浴比
出水流量/kg h-1 上段萃取水溶液中低分子物浓度，% 萃取后湿切片中低分子物浓度，%
I 550 420 1.31：1.0
500 6.0~8.0 0.3~0.40
II 550 470 1.17:1.0
500 >8.0 0.45~0.55
III 600 470 1.27:1.0
550 6.0~8.0 0.35~0.45
萃取时问与切片可萃取物含量关系图
*萃取设备
AX-
30
连续预萃取(line1/2/3/4/5/6)
设备位号
设备名称
AX-
30
D
10
液位罐
AX-
* 切片低分子物含量影响因素
1.萃取塔物料温度的影响
一般生产中萃取温度以T441≤95℃为宜。
2.水浴比的影响 综合考虑，浴比在1：1左右较为适宜。 3.萃取塔上段水溶液中低分子物浓度的影响
对于本萃取装置，通过几年的实践摸索，它的台适浓度为6.0～8.0。
4 .萃取梯度的影响
生产实践证明萃取梯度控制在94℃～105℃～110℃～115℃～120℃较 好。
试验表明：当单体含量在5～45 L时，折光指数基本呈线性关系，可以使用于锦 纶6萃取工段萃取 水中单体含量的测定。阿贝折射仪测定折射率基于测定临界角 的原理。当己内酰胺(锦纶6的单体)在水中含量不同时，其光学性质也各有所异 ，因此借助于折光率的测试，可以计算或查表，求出其含量。 单体含量 L=6040x(n-1.3330)4-1。
*低分子物分析
* 1.上段萃取水溶液中低分子物分析
不同浓度的己内酰胺单体及低聚物水溶液在一定浓度 下的折射率不同，根据所测的样品溶液的折射率，便 可由折射率—浓度标准曲线得出己内酰胺及低聚物含 量低分子物含量=（样品折射率—水折射率）*0.245 2.萃取后切片中低分子物分析 将萃取后的切片放入恒温箱干燥，然后称重，再置于 不断流动的热水槽中萃取。切片中的单体及低聚物溶 解于热水中，之后，将处理好的切片样在进行干燥， 称重并测出减少的重量，从而计算出切片低分子物含 量。
（1）取l0只50mL烧杯。洗挣烘干。在分析天平上分别称取0、5、l0、 15、20、25、30、35、40、45g己内酰胺至各烧杯中(以上称准至 0.0001g)。用纯的蒸馏水分别溶解，并用1000mL容量瓶中，稀释至刻 度，摇匀。
（2）用吸营分别吸少许上述配好的溶液，在阿贝折光仪上分别测定其折 光率。
上工序送来含8%～10%低分子物的湿切片经脱水后进入 萃取塔顶部高位槽，在重力作用下向下移动。经加热的 纯水由底部进入萃取塔，与切片逆流接触。萃取水在萃 取塔上部流出，一部分回收，另一部分加热后返回萃取 塔上部循环使用。萃取后的切片送离心机离心分离后送 到干燥塔，输送水返回，过滤后循环利用。
萃取液折射率 - 水折射率 *0.245 *100 切片重
总之，切片比表面积越大，萃取效果越好。在生产 中，切片粒度2.0*2.0mm比较合适。切片萃取时间 长，萃取效果好。在工业生产中，萃取时间要在8 小时以上，才可满足高速纺要求。萃取温度高，分 子运动快，萃取效果好。在工业生产中，萃取塔底 部温度在110 ℃左右、塔顶部在90～95℃较为合适 。浴比大，萃取效果好，但能耗较大。综合考虑， 浴比在1：1左右较为适宜。萃取塔内有内构件的萃 取效果好于无内构件的萃取塔，要满足高速纺需求 ，内构件一般不得少于6层。
30
D
12
工艺水收集槽
AX-
30
E
10
WPR热交换器
AX-
30EBiblioteka 12清洗水热交换器
AX-
30
F
10
工艺水过滤器
AX-
30
F
12
清洗水过滤器
AX-
30
M
30
离心脱水机
AX-
30
P
10
WPR循环泵
AX-
30
P
12
清洗/输送水泵
AX-
30
Q
10
旋转阀
AX-
30
Q
11
吊葫芦
AX-
30
Q
12
吊葫芦
AX-
30
T
致谢
结束
谢谢各位老师批评指正
己内酰胺折光率测定值
序号 1 2 3 4 5
溶液浓度 0 5 10 15 20
折光率 1.3330 1.3336 1.3344 103352 1.3360
序号 6 7 8 9 10
溶液浓度 25 30 35 40 45
折光率 1.3369 1.3377 1.3385 1.3394 1.3403
*结束语
