贴片机现状及发展趋势
浅谈表面贴装技术的发展与前景
浅谈表面贴装技术的发展与前景作者：周小平来源：《读与写·上旬刊》2013年第10期摘要：从产业自身的发展周期来看，虽然目前中国的SMT产业尚处于发展初期，但是已经呈现出了蓬勃的生机。
同时，SMT产业又是一个重要的基础性产业，对于推动中国的电子信息产业制造业结构调整和产业升级有着重要意义。
推动中国SMT产业快速健康发展需要产业上下游各个环节的共同协作。
关键词：表面贴装技术；SMT；发展；前景中图分类号：G718文献标识码：B文章编号：1672-1578（2013）10-0273-02表面贴装技术，英文称之为"Surface Mount Technology"，简称SMT，它是将表面贴装元器件贴、焊到印制电路板表面规定位置上的电路装联技术。
具体地说，就是首先在印制板电路盘上涂上焊锡膏，再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上，通过加热印制电路板直至焊锡膏熔化，冷却后便实现了元器件与印制板之间的互联。
20世纪80年代，SMT生产技术日趋完善，用SMT组装的电子产品具有体积小，性能好、功能全、价位低的优势，故SMT作为新一代电子装联技术，被广泛地应用于航空、航天、通信、计算机、医疗电子、汽车、办公自动化、家用电器等各个领域中。
从产业自身的发展周期来看，虽然目前中国的SMT产业尚处于发展初期，但是已经呈现出了蓬勃的生机。
同时，SMT产业又是一个重要的基础性产业，对于推动中国的电子信息产业制造业结构调整和产业升级有着重要意义。
1.教育培训成为SMT产业的发展的瓶颈与高速发展的产业相比，我国SMT教育培训明显滞后。
例如，由于人才匮乏，从业人员的知识结构和综合能力不适应产业发展要求，近年我国引进的生产线设备虽然很先进，但技术跟不上，水平管理低，有的企业工艺质量上不去，只能做技术含量低的产品；有的陷入压价竞争的恶性循环；有的企业花大笔资金购买的SMT设备一直用不好甚至长期闲置。
SMT表面贴装技术工艺应用实践与趋势分析

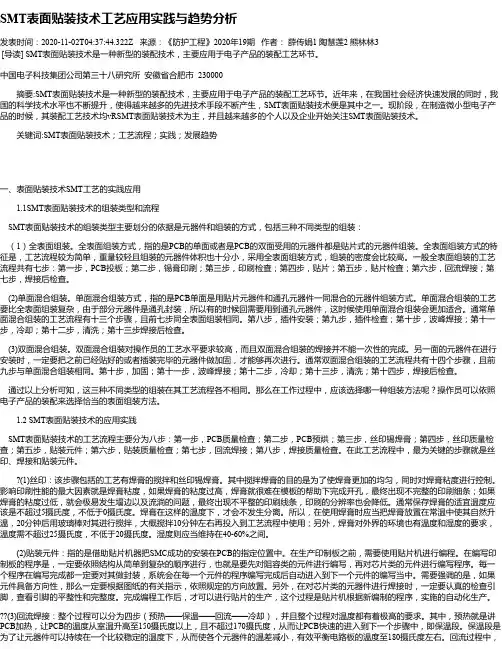

SMT表面贴装技术工艺应用实践与趋势分析发表时间：2020-11-02T04:37:44.322Z 来源：《防护工程》2020年19期作者：薛传娟1 陶慧莲2 熊林林3[导读] SMT表面贴装技术是一种新型的装配技术，主要应用于电子产品的装配工艺环节。
中国电子科技集团公司第三十八研究所安徽省合肥市 230000摘要:SMT表面贴装技术是一种新型的装配技术，主要应用于电子产品的装配工艺环节。
近年来，在我国社会经济快速发展的同时，我国的科学技术水平也不断提升，使得越来越多的先进技术手段不断产生，SMT表面贴装技术便是其中之一。
现阶段，在制造微小型电子产品的时候，其装配工艺技术均vRSMT表面贴装技术为主，并且越来越多的个人以及企业开始关注SMT表面贴装技术。
关键词:SMT表面贴装技术；工艺流程；实践；发展趋势一、表面贴装技术SMT工艺的实践应用1.1SMT表面贴装技术的组装类型和流程SMT表面贴装技术的组装类型主要划分的依据是元器件和组装的方式，包括三种不同类型的组装：（1）全表面组装。
全表面组装方式，指的是PCB的单面或者是PCB的双面受用的元器件都是贴片式的元器件组装。
全表面组装方式的特征是，工艺流程较为简单，重量较轻且组装的元器件体积也十分小，采用全表面组装方式，组装的密度会比较高。
一般全表面组装的工艺流程共有七步：第一步，PCB投板；第二步，锡膏印刷；第三步，印刷检查；第四步，贴片；第五步，贴片检查；第六步，回流焊接；第七步，焊接后检查。
(2)单面混合组装。
单面混合组装方式，指的是PCB单面是用贴片元器件和通孔元器件一同混合的元器件组装方式。
单面混合组装的工艺要比全表面组装复杂，由于部分元器件是通孔封装，所以有的时候回需要用到通孔元器件，这时候使用单面混合组装会更加适合。
通常单面混合组装的工艺流程有十三个步骤，且前七步同全表面组装相同。
第八步，插件安装；第九步，插件检查；第十步，波峰焊接；第十一步，冷却；第十二步，清洗；第十三步焊接后检查。
电子产品制造工艺aoi
SRT-VT-100自动光学测试仪
3.名词解释
FOV：摄像机对PCB 板进行多次扫描，每次拍摄一个区 域，这个区域就是FOV。相邻FOV 会有重叠。 窗口：一个检测区域，用本体、焊盘、IC 焊脚等工具绘 制的一块方形区域。
路径：测试时，FOV 所走的路径。 Mark 点：测试时，先检测两个Mark 点，作为标记点，
用于校正PCB 板位置。
SRT-VT-100自动光学测试仪
AOI技术——AOI原理
采用环形塔状的三色LED 光源照明，由 不同的角度射出（R）、绿（ G）、蓝 （ B）以及三色光组合得到的白色（W） 光分别投射到PCB 上，对被测元器件予 以360 度全方位照明。通过光的反射、斜 面反射、漫反射分别得到元件本体、焊 点、焊盘的不同颜色信息。 焊盘的表面光滑，红色光在其表面产生 镜面反射，而大部分蓝色光则反射出来， 因此焊盘得到的颜色为红色。 蓝色与黄色光都在元件表面产生漫反射， 根据调色原理，蓝色与黄色调和得到白 色光，相当于元件本体接受了白色光照， 因此元件本体显示为本身的颜色。 焊点通常形成一个斜面，这样，大部分 黄色的光通过斜面反射出去，而蓝色的 光则通过反射进入镜头，所以得到的焊 点颜色为蓝色。
SMT组装质量检测
AOI 技 术
AOI技术——AOI定义
自动光学检测仪（AOI-Automated Optical Inspection） 是应用于表面贴装（SMT-SurfaceMounteTechnology）生产 流水线上的一种自动光学检查装置，可有效的检测印刷质 量、贴装质量以及焊点质量。通过使用AOI 作为减少缺陷 的工具,在装配工艺过程的早期查找和消除错误,以实现良 好的过程控制。早期发现缺陷将避免将不良品送到后工序 的装配阶段，AOI将减少修理成本，避免报废不可修理的电 路板。 随着表面组装技术（SMT）中使用的印制电路板线路图形精 细化、SMD元件微型化及SMT组件高密度组装、快速组装的 发展趋势，采用目检或人工光学检测的方式检测已不能适 应，自动光学检测（AOI）技术作为质量检测的技术手段已 是大势所趋。
中国晶圆片键合机市场现状及未来发展趋势
我国晶圆片键合机市场现状及未来发展趋势一、背景介绍我国晶圆片键合机市场是半导体行业的重要组成部分，晶圆片键合技术是半导体封装过程中的重要环节。
随着技术的不断进步和需求的增长，我国晶圆片键合机市场蕴含着巨大的商机和发展潜力。
本文将对我国晶圆片键合机市场的现状和未来发展趋势进行深入探讨。
二、现状分析1. 市场规模根据数据统计，我国晶圆片键合机市场规模近年来呈现出稳步增长的态势。
加上国家在半导体产业上的政策扶持和资金投入，我国半导体行业不断崛起，带动了晶圆片键合机市场的发展。
目前，我国晶圆片键合机市场规模已经位居全球前列。
2. 技术水平我国晶圆片键合机行业的技术水平在不断提高，一批技术过硬的企业不断涌现。
与国外先进技术相比，我国晶圆片键合机行业在一些方面还存在一定差距，但在国内市场的推动下，我国企业正在积极进行技术研发和创新，逐步缩小与国外差距。
3. 市场竞争我国晶圆片键合机市场存在着激烈的竞争态势。
国内外品牌企业纷纷进入我国市场，加剧了市场的竞争激烈度。
晶圆片键合技术的专利和核心技术成为企业竞争的重要制高点，技术创新成为市场竞争的关键。
三、未来发展趋势1. 技术创新未来，我国晶圆片键合机市场将持续加大技术创新力度。
随着新一代通信技术的到来，对晶圆片键合技术的要求也将更高。
企业需要不断加大研发投入，提高核心技术竞争力，以满足市场对高性能、高可靠性晶圆片键合机的需求。
2. 国际合作随着我国半导体产业进一步开放，国际合作将成为未来的发展趋势。
我国晶圆片键合机企业需要通过与国际先进企业的合作，引进国外先进技术和管理经验，提高自身竞争力。
3. 服务升级未来，我国晶圆片键合机企业将更加注重服务的升级和提升。
高品质的产品质量和良好的售后服务将成为市场竞争的新制胜点，客户需求将成为企业发展的关键导向。
四、个人观点我国晶圆片键合机市场作为半导体产业的重要组成部分，具有巨大的发展潜力。
在未来的市场中，技术创新、国际合作和服务升级将是企业持续发展的重要方向。
贴标机毕业论文
贴标机毕业论文贴标机毕业论文一、引言贴标机作为一种自动化设备，在现代工业生产中扮演着重要的角色。
它的出现不仅提高了生产效率，还减轻了工人的劳动强度。
然而，随着科技的进步和市场需求的不断变化，贴标机也面临着新的挑战和发展机遇。
本篇论文将探讨贴标机的发展历程、技术创新以及未来的发展趋势。
二、贴标机的发展历程贴标机最早出现在工业革命时期，当时主要用于瓶装酒的标签贴附。
随着工业化的推进，贴标机逐渐应用于更多的行业，如食品、医药等。
在过去的几十年里，贴标机经历了从手动操作到半自动操作，再到全自动操作的发展过程。
现如今，高速、高精度的贴标机已经成为工业生产线上不可或缺的设备。
三、贴标机的技术创新1. 传感技术贴标机的精度和稳定性对于标签的贴附至关重要。
传感技术的应用使得贴标机能够实时检测标签的位置和方向，从而确保标签的准确贴附。
光电传感器、红外线传感器等先进的传感器技术的应用，使得贴标机的贴附效果更加精准和可靠。
2. 人工智能技术随着人工智能技术的快速发展，贴标机也开始借助于机器学习和深度学习等技术来提高自身的智能化水平。
通过对大量数据的学习和分析，贴标机可以根据不同的标签形状和尺寸，自动调整贴附的位置和角度，从而提高贴附的准确性和效率。
3. 机械结构创新贴标机的机械结构也在不断创新和改进。
采用高精度的传动装置和控制系统，使得贴标机的运动更加平稳和精准。
同时，材料的选择和加工工艺的改进，也使得贴标机更加耐用和可靠。
四、贴标机的未来发展趋势1. 自动化水平的提高随着工业生产的自动化水平不断提高，贴标机也将朝着更高的自动化水平发展。
未来的贴标机将更加智能化，能够自动识别不同的标签形状和尺寸，并自动调整贴附的位置和角度，从而减少人工干预的需求。
2. 多功能化的应用贴标机将不仅仅局限于标签的贴附，还将具备更多的功能。
例如，贴标机可以与其他设备进行联动，实现自动化的生产线。
同时，贴标机还可以应用于其他行业，如物流、电子等，满足不同行业的需求。
贴片产能提升报告
4.限电导致停机切换电源 （无法改善）
改善分析
对设备的正常运转做动作分析，分析详表见下：
贴片机动作解析
动作数 吸料贴装动作 （第一类动作） 无能效动作 （第二类动作） 传板、吸嘴切换 MARK 识别 吸取REAL料并贴装 吸取REAL料并贴装 吸取REAL料并贴装 。。。。。。。。。 切换吸嘴 吸取REAL料并贴装 吸取REAL料并贴装 吸取TRAY料并贴装 托盘切换 吸取TRAY料并贴装 托盘切换 吸取TRAY料并贴装 缺料停机 等待动作 （第三类动作）
但目前贴片机已处于白晚班连续工作的状态，本身贴片机的贴装速度又 受到机器性能限定。那么只有降低贴片机停机时间才可以提升贴片机生 产效率。
所以降低贴片机停机时间=提升贴片机生产效率=提升SMT生产效率
经长期观察，目前贴片机主要停机时间（机器无贴装动作）为以下几项： 1.设备正常停机（可分析改善） 3.其他贴装异常 （不可完全避免） 原来是这些问 题导致了停机
贴片机产能提升报告
生技部：周颖
现状描述
目前我司SMT生产刚起步，贴装效率直接影响产品交期与公司效益，所 以如何可以提升SMT产能成为改善课题。----SMT生产设备配臵为： 半自动印刷机-多功能贴片机-回流炉 以上线体生产力如下： 半自动印刷机-人员取放PCB，启动印刷，机台自动运行刮刀，人员目测 印刷后PCB。以上过程主要取决操作人员技能水平，以人员操作的正常 平均速率25s+每印刷2PCS进行钢网擦拭一次20s/2=35s
问题改善-停机等待
2.缺料导致停机换料，对料等待
原因分析：物料没有进行提前续接，当有限定量额的料盘内所有物料贴装完成 后，机台无法进行吸着，导致停机报警。 停机时间：机台报警-上料人员进行核对检查-上料人员进行Feeder上料作业-品 保人员进行核对检查-开机生产 整个换料过程持续1-5min 每天需换料10-30次 改善方法：人员定期检查物料剩余情况-对即将使用完成物料进行确认-进行续 接料带操作-品保人员进行核对检查 整个续接料带过程无需停机 改善效果：使用黄色美纹胶进行续接后，无卡断，吸料不良现象。
SMT生产中的AOI检测技术现状解析
SMT生产中的AOI检测技术现状解析发布时间：2021-11-09T01:41:28.746Z 来源：《建筑实践》2021年第18期作者：杨康康[导读] 我国不断发展电子制造业，并且在电子产品加工中广泛利用SMT表面贴装技术。
杨康康南京飞腾电子科技有限公司江苏南京211111 【摘要】我国不断发展电子制造业，并且在电子产品加工中广泛利用SMT表面贴装技术。
为了满足SMT电子产品的需求，更加快速的组装表面贴桩电路板，在SMT生产过程中需要利用AOI设备完成检测工作，进一步改善产品生产工作，提高成品率。
本文分析了SMT生产中AOI检测技术现状，提出应用措施，对于实际工作起到参考作用，可持续发展我国的电子制造业。
关键词：SMT生产；AOI检测技术；应用措施在电子产品加工过程中，SMT表面贴装技术发挥着重要的作用，对比传统的技术，SMT产品具有更小的体积，同时具有较高的集成度，可以保障电路板安装的精密性。
为了满足SMT生产需求，需要利用AOI检测技术，通过利用AOI设备全面检测电路板，进一步提高生产效率，同时利用AOI检测技术可以自动化检测表面贴状电路板，同时可以详细展现出缺陷，进一步提高电子制造业的自动化程度。
一、概述AOI检测的意义很多因素都会影响回流焊接工作，导致表面贴装电路板发生桥接和立碑等问题，影响到产品可靠性，完成回流焊接之后需要全面检查SMA。
保障焊点保障，需要提高焊点的均匀性和完整性，控制接触角在90°以内，同时需要提高焊点表面的光滑性，有效控制焊膏用量。
同时要根据规定控制焊盘元件引线和焊接端的位置【1】。
SMT的电路的发展方向是小型化和高密度，因此增加了检测工作量，很难单纯依靠人力完成检查工作，同时也具有不同的判断标准。
在实际生产过程中，为了保障SMT板的焊接质量，需要利用AOI检测技术。
在工序检中AOI检测技术发挥着重要的作用，可以有效检测锡膏印刷质量和贴装质量以及回流焊接质量，此外可以利用AOI设备跟踪检生产过程。
国产贴片机发展历程
国产贴片机发展历程：2008年LED贴片导入照明及光源产品后，简单单一的LED贴片产品，不需要太高的生产精度，国内企业看准机遇投入资金研发简单的双头的LED贴片机。
这是第一代贴片机的初型，此类机器不具备视觉识别器件，通常不具备精密的伺服系统，不具自动送板及自动换嘴功能，只有精度不高的步进多轴系统，经过一年二年的时间发展，第一代机型具备视觉对中功能，中小型的LED企业作为入门机型导入机型之一。
（第一代国产贴片机－LED贴片机）2010年随着LED产品发展成熟，智能化的LED及驱动电源的贴片化，简单的第一机型已经无法满足多种器件及精度要求，第二代贴片机具备视觉识别功能，贴装头也有2个扩展到更多数量，自动传送及自动换吸咀功能及进口伺服技术XY轴系统也可以导入第二代贴片机，简单的IC识别功能也可满足对LED电源及LED照明产品的同时，也向小家电及简易控制板延伸。
（第二代国产贴片机-LED及电源贴片机）2013年LED贴片机竞争更激烈从3-20万的LED贴片机市场，已经白日化时代，通５年技术的积累，国产贴片机厂商开始与国内高校开始合作开发，同时进口贴片机代理商保持高层的合作，通过主流的进口贴片机技术的学习与借鉴，第三代贴片机具备更高级别的提升，如器件识别与贴装优化功能，Z轴高度首次采用精密的伺服技术，满足对不同器件与IC的厚度检测与补给，实际高精度的贴装，第三代贴片机在速度与精度的提升更为明显，适用于实现高速、高精度地贴放元器件的设备。
第三代贴片机实际上是一种精密的工业机器人，是机-电-光以及计算机控制技术的综合体。
它通过吸取-位移-定位-放置等功能，在不损伤元件和印制电路板的情况下，实现了将SMC／SMD元件快速而准确地贴装到PCB板所指定的焊盘位置上。
元件的对中有机械对中、激光对中、视觉对中3种方式。
贴片机由机架、x-y-z运动机构(滚珠丝杆、直线导轨、驱动电机)、贴装头、元器件供料器、PCB承载机构、器件对中检测装置、计算机控制系统组成，整机的运动主要由x-y运动机构来实现，通过滚珠丝杆传递动力、由滚动直线导轨运动实现定向的运动，这样的传动形式不仅其自身的运动阻力小、结构紧凑，而且较高的运动精度有力地保证了各元件的贴装位置精度。
