MATLAB简介
7
9
11
6
4
2
4
5
6
线性等分向量生成
y=linspace(x1,x2) y=linspace(x1,x2,n) 生成100维行向量 生成n维行向量
>>a=linspace(1,100,6) a= 1.0000 20.8000 40.6000 60.4000 80.2000 100.0000
扩展搜索路径
将新目录扩展到搜索路径中 1、用path命令
>>path(path,'e:\matlab\works')
2、用addpath命令 将新目录加到搜索路径的末尾
>>addpath e:\matlab\works –end
将新目录加到搜索路径的开始
>>addpath e:\matlab\works -begin
>>format long;pi ans = 3.14159265358979 >>format long e;pi ans = 3.141592653589793e+000 >>format long g;pi ans = 3.14159265358979
字符串 字符串的约定
字符串用单引号输入或赋值； 字符串的每个字符都是都是字符数组的一个元素； 字符串和字符数组基本上等价。
MATLAB系统组成
(1) MATLAB语言体系
MATLAB是高层次的矩阵／数组语言．具有条件控制、函数调用、 数据结构、输入输出、面向对象等程序语言特性。利用它既可以进行小 规模编程，完成算法设计和算法实验的基本任务，也可以进行大规模编 程，开发复杂的应用程序。
MATLAB VHDL
Link for ModelSim——联合仿真并且使用ModelSim验证VHDL以及Verilog语言Link for ModelSim@是一个把MATLAB/Simulink和针对FPGA 和ASIC的硬件设计流程无缝连结起来的联合仿真的接口扩展模块。
它提供一Array个快速的双向连接将MATLAB/Simulink和硬件描述语言仿真器ModelsSim连接起来，使二者之间直接的联合仿真成为可能，并且更高效的在MATLAB/Simulink中验证ModelSim中的寄存器传输级（RTL）模型。
传统的Simulink系统级设计和其仿真环境支持M语言，C/C++以及Simulink模块。
而通过添加硬件描述语言（HDL）到MATLAB/Simulink中，扩展了MATLAB/Simulink的并行运行能力、直接性以及混合语言编程的能力。
这使得Link for ModelSim模块缩小了算法和系统设计同硬件实现之间的巨大鸿沟。
特点：∙ModelSim与MATLAB和Simulink的连接是双向的，可进行联合仿真，验证，可视化；∙支持ModelSim的PE和SE版本。
∙支持MATLAB/Simulink和ModelSim之间的用户可选通信模式。
∙提供共享存储器获得更快的系统性能，同时提供TCP/IP Socket字加强多样性。
∙提供联合仿真的Simulink模块的库文件。
∙可以把输出测试结果转成VCD（value change dump）文件格式。
∙支持多个并行的ModelSim实例以及支持在Simulink和MATLAB函数中的多个硬件描述实体。
∙提供在MATLAB环境下与硬件描述语言交互式或批处理模式来进行联合仿真、调试、测试、以及验证工作。
函数和模块应用：∙生成VCD格式的文件；∙联合仿真硬件（HDL）器件∙提供同ModelSim软件的HDL模型输入接口功能∙提供读取ModelSim里的HDL模型输出的功能∙可配置ModelSim以联合使用MATLAB和Simulink∙通过Link for ModelSim启动ModelSim∙载入VHDL模型实体(entity)的例子以联合使用MATLAB∙载入VHDL模型实体(entity)的例子以联合使用Simulink∙对Verilog代码进行打包封装函数和模块支持联合仿真以及对VHDL和Verilog语言设计验证，以此将MATLAB 、Simulink、ModelSim联合起来进行仿真。

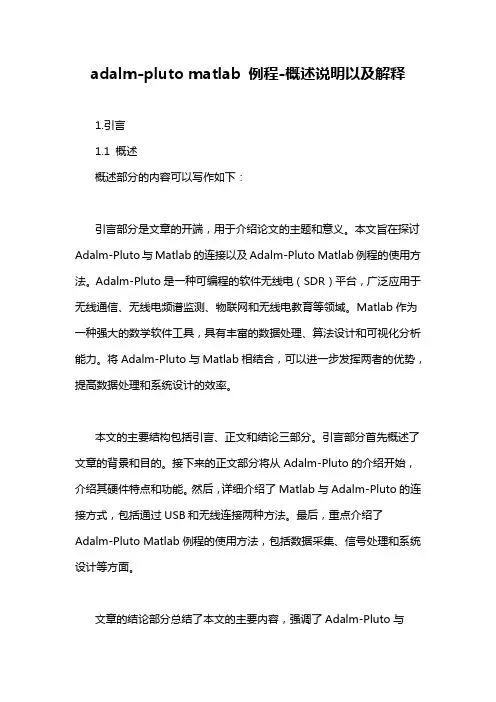

adalm-pluto matlab 例程-概述说明以及解释
adalm-pluto matlab 例程-概述说明以及解释1.引言1.1 概述概述部分的内容可以写作如下：引言部分是文章的开端，用于介绍论文的主题和意义。
本文旨在探讨Adalm-Pluto与Matlab的连接以及Adalm-Pluto Matlab例程的使用方法。
Adalm-Pluto是一种可编程的软件无线电（SDR）平台，广泛应用于无线通信、无线电频谱监测、物联网和无线电教育等领域。
Matlab作为一种强大的数学软件工具，具有丰富的数据处理、算法设计和可视化分析能力。
将Adalm-Pluto与Matlab相结合，可以进一步发挥两者的优势，提高数据处理和系统设计的效率。
本文的主要结构包括引言、正文和结论三部分。
引言部分首先概述了文章的背景和目的。
接下来的正文部分将从Adalm-Pluto的介绍开始，介绍其硬件特点和功能。
然后，详细介绍了Matlab与Adalm-Pluto的连接方式，包括通过USB和无线连接两种方法。
最后，重点介绍了Adalm-Pluto Matlab例程的使用方法，包括数据采集、信号处理和系统设计等方面。
文章的结论部分总结了本文的主要内容，强调了Adalm-Pluto与Matlab相结合在无线通信和无线电教育等领域的应用前景。
同时，还对Adalm-Pluto Matlab例程的未来发展方向进行了展望。
最后，文章以结束语作为结尾，希望本文能够为读者提供一些有关Adalm-Pluto与Matlab的实践经验和参考。
1.2文章结构1.2 文章结构本文主要介绍了adalm-pluto与Matlab的连接以及Matlab上adalm-pluto的例程的使用方法。
具体结构如下：第2节将详细介绍adalm-pluto的概述，包括其基本特点、硬件配置和工作原理。
我们将了解adalm-pluto作为软件定义无线电（SDR）平台的重要性，以及其在射频领域的广泛应用。
第3节将重点讲解Matlab与adalm-pluto的连接方法。
amesim、MatlaB联合仿真（最全面）接口设置
amesim、MatlaB联合仿真（最全⾯）接⼝设置1、我们先要确定所使⽤的电脑上已经安装版本匹配的软件，必要的软件是visualstdio也就是vc++，我使⽤的vs版本是2010；MatlaB，我使⽤的是2011b；amesim，我使⽤的是amesim 12.0版本。
PS：这⼏个版本的匹配情况请参阅LMS那边提供的帮助⽂档。
2、在默认版本安装成功的情况下，我们来设置⼀下环境变量：（1）我们要是设置⽤户变量：1）变量名：MatlaB，值为：D:\Program Files\MATLAB\R2011b，如图所⽰2）设置第⼆个⽤户变量，变量名：Path，值为：D:\Program Files\MATLAB\R2011b\bin\win64，如图所⽰那么，我们默认以上两个⽤户变量已经设置完毕。
（2）我们设置系统变量，我们找到系统变量的Path变量，点击编辑这⾥我建议把系统变量的Path复制出来检查⼀下⼏个变量是否已经添加C:\Program Files\Microsoft HPC Pack 2008 R2\Bin\;%AME%;%AME%\win32;%AME%\win64;%AME%\sys\mingw32\bin;%AME%\sys\mpich\mpd\bin;%AME%\sys\cgns;%AME%\sys\python\win32;C:\Program Files (x86)\Intel\iCLS Client\;C:\Program Files\Intel\iCLS Client\;%SystemRoot%\system32;%SystemRoot%;%SystemRoot%\System32\Wbem;%SYSTEMROOT%\System32\WindowsPowerShell\v1.0\;C:\Program Files\Intel\Intel(R) Management Engine Components\DAL;C:\Program Files\Intel\Intel(R) Management Engine Components\IPT;C:\Program Files (x86)\Intel\Intel(R) Management Engine Components\DAL; C:\Program Files (x86)\Intel\Intel(R) Management Engine Components\IPT;d:\Program Files\MATLAB\R2011b\runtime\win64;d:\Program Files\MATLAB\R2011b\bin;D:\abaqus6134\Commands;D:\Program Files\MATLAB\R2011b\bin\win64;D:\Program Files (x86)\Microsoft Visual Studio 10.0这个可能需要动⼿⾃⼰添加我这⾥的%AME%表⽰amesim的安装⽬录注意：⼀定要检查系统变量添加的完全，我们看⼀下帮助⽂档提供的⼏个需要设置的变量，注意区分win64和win32的MatlaB 变量设置，还有visual stdio的设置。
MATLAB实验指导
MATLAB基础教程实验指导书实验一：Desktop操作桌面基础一、实验目的及要求1、熟悉MATLAB系统的安装流程，掌握MATLAB的启动和退出。
2、掌握MATLAB系统的各命令窗口的功能，熟悉常用选项和工具栏的功能和用途。
3、熟悉简单程序的输入、运行、调试及结果的显示过程。
二、实验内容1、认识MATLAB集成环境：熟悉个操作窗口的功能和用途。
掌握File(文件)、Edit(编辑)、View(显示)、Web(网络)、Window(窗口)和Help(帮助) 等菜单命令的使用。
2、启动和退出MATLAB（1）启动MATLAB的M文件。
在启动MATLAB时，系统可自动执行主M文件matlabrc.m，在matlabrc.m的末尾还会检测是否存在startup.m，如存在则会自动执行它。
在网络系统中，matlabrc.m保留给系统管理员，而各个用户可利用startup.m进行初始设置。
(2)、终止或退出MATLAB。
quit命令可终止MATLAB，但不保存工作空间的内容。
为保存工作空间的内容，可使用save命令。
1、利用save、load命令，保存和恢复工作空间。
用clear命令可清空工作空间。
（1）、工作空间中的变量可以用save命令存储到磁盘文件中。
（2）、用load命令可将变量从磁盘文件读入MATLAB的工作空间。
（3）、用clear命令可清除工作空间中现存的变量。
4、MATLAB的所有图形工具窗体都可以嵌入MATLAB窗体(Dock)，也可以从MATLAB窗体中弹出(Undock)，例如在MATLAB默认的图形窗体环境下，单击命令行窗体左上角按钮，就可以将MATLAB命令行窗体弹出。
要求分别将命令行窗体(Command Window)、命令行历史窗体(Command History)、当前路径查看器(Current Directory)、工作空间浏览器(Workspace Browser)、帮助(Help)、MATLAB性能剖析工具(Profiler) 从MATLAB窗体中弹出和嵌入MATLAB窗体(Dock)。
matlab 控制系统仿真
摘要MATLAB语言是一种十分有效的工具，能容易地解决在系统仿真及控制系统计算机辅助设计领域的教学与研究中遇到的问题，它可以将使用者从繁琐的底层编程中解放出来，把有限的宝贵时间更多地花在解决科学问题上。
MATLAB GUI 是MATLAB的人机交互界面。
由于GUI本身提供了windows基本控件的支持，并且具有良好的事件驱动机制，同时提供了MATLAB数学库的接口，所以GUI 对于控制系统仿真的平台设计显得十分合适。
GUI对于每个用户窗口生成.fig和.m 文件。
前者负责界面的设计信息，后者负责后台代码的设计。
本文所做的研究主要是基于MATLAB GUI平台，结合控制系统基础理论和MATLAB控制系统工具箱，实现了用于控制系统计算机辅助分析与设计的软件。
本软件主要功能：实现传递函数模型输入、状态方程模型输入、模型装换、控制系统稳定性分析、系统可观性可控性判断，绘制系统奈奎斯特图、波特图、根轨迹图以及零极点分布图。
在继续完善的基础上能够用于本科自动控制原理教程的教学实验和一般的科学研究。
关键词：控制系统；MATLAB GUI；计算机辅助设计AbstractMATLAB language is a very effective tool,and can be easily resolved in the system simulation and control system of teaching in the field of computer-aided design and research problems,it could be the bottom of the user from tedious programming liberate the limited spend more valuable time to solve scientific problems.The MATLAB GUI is the interactive interface.As the GUI itself provides the basic control windows support,and has a good mechanism for event-driven,while providing the MATLAB Math Library interface，the GUI for control system simulation platform for the design of it is suitable. GUI window generated for each user. Fig and.M file. The former is responsible for the design of the interface information,which is responsible for the design of the background code.Research done in this article is mainly based on MATLAB GUI platform,the basis of combination of control system theory and MATLAB Control System Toolbox,the realization of control systems for computer-aided analysis and design software. The main functions of the software: the realization of transfer function model input,the state equation model input,the model fitted for the control system stability analysis,system observability controllability judgments、rendering the system Nyquist diagram、Bode plots、root locus and Pole-zero distribution. While continuing to improve based on the principle of automatic control can be used for undergraduate teaching course experiments and scientific research in general.Key words:Control System;MATLAB GUI; Computer-assistant design目录第1章概述 (1)1.1 论文选题背景和意义 (1)1.2 计算机辅助分析与设计在控制系统仿真中的发展现状 (1)1.3 本文主要内容 (3)第2章控制系统与MATLAB语言 (4)2.1 控制系统理论基础 (4)2.2 MATLAB语言与控制系统工具箱 (5)第3章 MATLAB GUI简介及应用 (9)3.1 MATLAB GUI (9)3.2 软件设计步骤 (10)第4章仿真系统测试与演示 (16)4.1 控制系统的模型输入 (16)4.2 控制系统的稳定性分析 (19)4.3 控制系统可控可观性分析 (20)4.4 控制系统频率响应 (23)4.5 控制系统时域响应 (27)4.6 控制系统根轨迹绘制 (28)结论 (31)参考文献 (32)致谢 (33)第1章概述1.1 论文选题背景和意义自动控制原理是自动控制专业和自动化专业的主要课程之一，是研究自动控制技术的基础理论课，是必修的专业基础课程。
用Matlab实现硬件端口采集的方法
60
50
幅 40 度 30 分 20 贝 10
0
－10
－20
－30 0
500 1000 1500 2000 2500 3000 3500 4000 频 率(Hz)
图 2 调 音 叉 频 率 成 分 FFT 图
运 行 结 果 如 图 2。 其 基 频 在 400～ 500Hz 之 间 ， 采 用 函 数 [ymax, maxindex]＝ max(mag) 可 得 到 振 声 信 号 的 基 频 为 441Hz，与 调 音 叉 的 基 频 基本吻合。
收 稿 日 期 ： 2002－ 01－ 16； 修 回 日 期 ： 2002－ 03－ 05 作 者 简 介 ： 刘 秀 （ 1976－ ）， 女 ， 湖 北 人 ， 华 南 理 工 大 学 在 读 硕 士 研 究 生 ， 原 湖 北 省 孝 感 市 供 电 局 设 计 院 助 理 工 程 师 ，从 事 压 力 容 器 工
[f,mag] ＝daqdocfft(data,Fs,blocksize); %绘 制 频 谱 图 plot (f,mag); grid on; xlabel ('频 率 (Hz)'); ylabel ('幅 度 (分 贝 )'); title ('调 音 叉 的 频 率 成 分 '); %清 除 设 备 delete(AI); clear AI function [f, mag]＝daqdocfft (data, Fs, blocksize) %data 样 本 值 ； Fs 采 样 频 率 ； %blocksize 每 次 触 发 采 样 的 多 少 ； %f－ 频 率 ; mag－ 幅 度 xfft＝abs(fft(data)); index＝find(xfft==0); xfft(index)＝1e-17; mag＝20*log10(xfft); mag＝mag(1:floor(blocksize／ 2)); f＝(0:length(mag)-1)*Fs／ blocksize; f＝f(:);
VB调用Matlab制作的COM组件实现二者混合编程
4、Matlab中处理返回结果并使用它进行进一步计算或可视化等操作。
四、注意事项
在使用基于COM的VB与Matlab混合编程时，需要注意以下几点：
1、确保VB COM接口和Matlab代码之间的兼容性。这通常需要对两种语言进 行适当的转换和映射。
2、COM接口的创建和实现可能需要耗费大量时间和精力，因此需要仔细规划 和设计。
4.处理异常
在调用Matlab函数时，你可能会遇到各种异常情况，例如参数类型不匹配、 参数数量不匹配等等。为了处理这些异常，你需要在VB代码中使用异常处理机制：
result = myMatlabObject.YourFunctionName(input1, input2)
' Handle the exception here
1、创建Matlab COM组件
首先，我们需要创建一个Matlab COM组件。打开Matlab，编写你希望从VB 调用的函数，例如一个用于图像处理的函数。然后在命令窗口中输入以下命令以 创建COM组件：
这将打开COM工具箱。在“新建项目”窗口中，选择“COM库”，然后输入库 名和位置。接下来，添加你的Matlab函数到库中。
在这个例子中，如果myMatlabObject.YourFunctionName(input1, input2) 抛出一个异常，那么这个异常会被Catch块捕获，并可以进一步处理。
5.在VB中使用返回值 在你的Matlab函数返回值后，你可以在VB中使用它。例如：
在这个例子中，如果result不是Nothing，那么你可以进一步使用这个结果。 6.错误检查和清理
1、创建 MATLAB函数：首先
例如： function obj = MyClass(x) function result = add(obj, y)
4.5Simulink与MATLAB的接口设计
