石灰土标准曲线备料
石灰土EDTA标准曲线备样
石灰含量 5% 干混合料 262.5 262.5 262.5 262.5 262.5

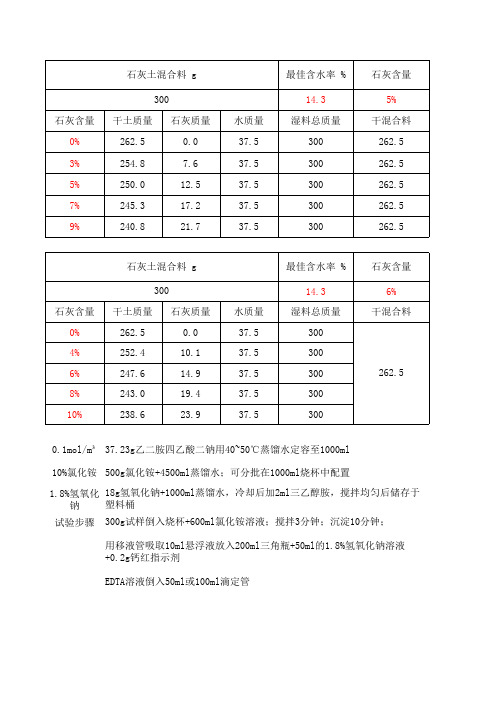

石灰土混合料 g 300 石灰含量 0% 4% 6% 8% 10% 干土质量 262.5 252.4 247.6 243.0 238.6 石灰质量 0.0 10.1 14.9 19.4 23.9 水质量 37.5 37.5 37.5 37.5 37.5
最佳含水率 % 14.3 湿料总质量 300 300 300 300 300
石灰含量 6% 干混合料
262.5
பைடு நூலகம்
0.1mol/m³ 37.23g乙二胺四乙酸二钠用40~50℃蒸馏水定容至1000ml 10%氯化铵 500g氯化铵+4500ml蒸馏水；可分批在1000ml烧杯中配置 1.8%氢氧化 18g氢氧化钠+1000ml蒸馏水，冷却后加2ml三乙醇胺，搅拌均匀后储存于 塑料桶 钠 试验步骤 300g试样倒入烧杯+600ml氯化铵溶液；搅拌3分钟；沉淀10分钟； 用移液管吸取10ml悬浮液放入200ml三角瓶+50ml的1.8%氢氧化钠溶液 +0.2g钙红指示剂 EDTA溶液倒入50ml或100ml滴定管
石灰土混合料 g 300 石灰含量 0% 3% 5% 7% 9% 干土质量 262.5 254.8 250.0 245.3 240.8 石灰质量 0.0 7.6 12.5 17.2 21.7 水质量 37.5 37.5 37.5 37.5 37.5
最佳含水率 % 14.3 湿料总质量 300 300 300 300 300
JTGE512009T0809水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法东锦培训课件
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
•JTGE512009T0809水泥或石灰稳
•10
定材料中水泥或石灰剂量测定方法
（11）电子天平：量程不小于1500g，感量0.01g。
•JTGE512009T0809水泥或石灰稳
•11
定材料中水泥或石灰剂量测定方法
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
•JTGE512009T0809水泥或石灰稳
•17
定材料中水泥或石灰剂量测定方法
（3）1.8%氢氧化钠（内含三乙醇胺）溶液 用电子天平称18g氢氧化钠(NaOH)（分析纯），放入洁净
干燥的1 000mL烧杯中，加1 000mL蒸馏水使其全部溶解，待 溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀 后储于塑料桶中。
•JTGE512009T0809水泥或石灰稳
•23
定材料中水泥或石灰剂量测定方法
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
1. 适用范围
（1）本方法适用于在工地快速测定水泥和石灰稳定材料 中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀 性。
（2）本办法适用于在水泥终凝之前的水泥含量测定，现 场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄 期的EDTA二钠标准溶液消耗量的标准曲线确定。
石灰土施工中的灰剂量控制与计算
石灰土施工中的灰剂量控制与计算在篓喜羹＿！毒覆凳喜萎篡量土应用于路床和路面底基层；二是作为石灰改善土应用于含水量过高的路基填土．从而降低“过湿土”的含水量。
提高压实效率；或掺加到粘性过大的不良土质中，起到砂化作用。
石灰稳定土的作用是经过灰土中火山灰物质的凝硬性反应，得到足够的强度和较强的板体性。
而石灰改善土一般使用生石灰粉，目的是提高土的工作性能和抗剪强度，使土基性能在较经济的情况下达到充分压实的目的，并能够承受其上层摊铺时的施工机械作用。
生石灰粉的掺量一般不取决于土基强度的提高，而取决于施工用土的天然含水量。
石灰稳定土的施工方法主要有路拌法与厂拌法两种，石灰改善土主要采用路拌法施工。
无论何种施工方法．施工过程中控制的主要指标有含水量．灰剂量、压实度．颗粒大小．厚度等。
其中灰剂量是至关重要的一个因素．灰剂量的大小影响到石灰土的强度．压实度的真假．最佳含水量等多种指标，对石灰土的最终质量具有十分重要的意义。
而且随着石灰市场价格的走高，石灰土造价在工程预算中的比重也越来越大，如何准确计算出灰剂量，对合理确定石灰土造价也有十分重要的意义。
现结合自己的施工经验，谈几点关于灰剂量的看法，供大家一起探讨。
关于石灰的内掺与外掺问题根据《公路路面基层施工技术规范》（ＪＴＪ０３４—２０００ｊ４．１．２条款的规定：”石灰剂量以石灰质量占全部粗细土颗粒干质量的百分率表示，即石灰剂量＝石灰质量，干土质量”，但在《公路工程预算定额》石灰土中对石灰用量的计算．则是以混合料重×灰剂量＝生石灰质量，即灰剂量＝石灰质量／干混合料重量。
根据上述可以看出．施工规范的定义明显是外掺，即１０％石灰土＝１０９灰，１００９干土，那么混合料则是１１０９。
而根据预算定额的计算方法则为内掺：１０％石灰土＝１０９灰／（９０９土＋１０９灰），千土重量为９０９而非１００９。
就外掺法的灰剂量换算为内掺的灰剂量．则为１０１１１０＝９．０９％．与１０％比较，则相差近１个百分点。
T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法(EDTA滴定法)
T0809-2009水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
1. 2本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2.1 滴定管〈酸式） :50mL, 1 支。
2.2 漓定台：1 个。
2.3 滴定管夹：：1个。
2.4 大肚移液管：10mL,50mL , 10 支。
2.5 锥形瓶（即三角瓶） :200mL,20 个。
2.6 烧杯：2000mL（或1OOOmL)，l 只；300mL,10 只。
2.7 容量瓶：1000mL，1个2.8 搪瓷杯：容量大于1200mL,10只。
2.9 不锈钢棒（或粗玻璃棒）10根。
2.10 量筒：lOOmL 和 5mL ，各 1 只，50mL,2只2.11 棕色广口瓶：60ml, 1 只〈装钙红指示剂）。
2.12 电子天平：量称不小于1500g，感量0.01g。
2.13 秒表：1 只。
2.14 表面皿：9cm ,10 个。
2.15 研钵：φ12-13cm, 1 个。
2.16 洗耳球：1个。
2.17 精密试纸：pH12-142.18 聚乙烯桶：20L （装蒸馏水和氯化铵及 EDTA 二钠标准溶液）3个，5L,大口桶10个。
2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔，厘米纸2.20 瓶（塑料） :500mL, 1 只。
3.1 0.1mol/m3乙二胺四乙酸二钠（EDTA二钠标准溶液（简称 EDTA 二钠标准溶液）：准确称取 EDTA 二钠（分析纯）37. 23g ，用 40 -50℃的二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至 IOOOmL。
3.2 10%氯化铵（NH4Cl）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。
石灰土灰剂量曲线试验
EDTA 二钠是乙二胺四乙酸二钠的简称，该方法是将石灰土浸提液用EDTA 二纳标准液滴定到钙指示剂指示变色终点时,测定EDTA 二纳的耗量，EDTA 与浸提液中的游离钙离子有关，通过几种给定石灰剂量的石灰土测定EDTA 二纳的耗量的标准曲线，就可以确定灰剂量。
这种方法适用于工地快速测定石灰稳定土中石灰的剂量，并可以检查拌和的均匀性，一般进行一次测定只需十分钟时间。
1 、仪器设备EDTA 滴定法测定灰剂量法所用主要仪器：滴定管及滴定管夹，滴定台，大肚移液瓶，锥形瓶，烧杯，容量瓶，搪瓷杯，钢棒，量筒，广口瓶，托盘天平，秒表，表面皿，研钵，土样筛，洗耳球，精密试纸，聚乙烯桶（4个），毛刷，去污粉，吸水管，塑料勺，铅笔，厘米纸，洗瓶等。
2、试液制备（1 ）制备0 . 1 m o l / m3 乙二胺四乙酸二钠（简称EDTA 二纳）标准液：称取EDTA 二纳37.226g，用微热的无二氧化碳蒸馏水溶液，待全部溶解并冷至室温后定容至1000mL。
（2）制备10%氯化铵溶液：将500g 氯化铵放在10L 的聚乙烯桶内，加4500mL 蒸馏水，充分振荡使氯化铵完全溶解。
（3）制备1.8% 氢氧化钠（内含三乙醇胺）溶液：用100g 架盘天平称18g 氢氧化钠（分析纯），放入1000mL 烧杯中，加1000mL 蒸馏水使其全部溶解，待冷至室温后加入2mL 三乙醇胺（分析纯）搅拌均匀存于塑料桶中。
（4）制备钙红指示剂：将0.2g 钙试剂羟酸钠与20 g 预先在105℃烘干箱1 小时的硫酸钾混合，一起放入研钵中研成细粉末，储于棕色广口瓶中。
3 、准备标准曲线（1）取样：取工地用石灰和集料，风干后过2.0 或2.5mm 筛，测量其含水量。
（2）混合料组成计算：计算公式：干料质量= 湿料质量/ （1+含水量）计算步骤：干混合料质量=300g/（1+ 最佳含水量）干土质量= 干混合料质量/（1+ 石灰剂量）干石灰质量= 干混合料质量—干土质量湿土质量= 干土质量×（1+ 土的风干含水量）湿石灰质量= 干石灰质量×（1+ 石灰的风干含水量）石灰土中应加入的水=300g —湿土质量—湿石灰质量（3）制备5 种试样：制备0%，2%，4%，6%，8% 石灰剂量标准试样各2 份放在搪瓷杯内。
JTGE51-2009-T0809水泥或石灰剂量的测定EDTA滴定法课件PPT
2021/3/10
9
（9）搪瓷杯：容量大于1 200mL，10只。
2021/3/10
10
（10）量筒：lOOmL和5mL，各1只；50mL，2只。
2021/3/10
11
（11）电子天平：量程不小于1500g，感量0.01g。
2021/3/10
12
（12）瓶（塑料）：500mL，1只。 （13）研钵：咖12~13cm，1个。 （14）洗耳球：1个。 （15）棕色广口瓶：60mL，1只（装钙红指示剂）。
2021/3/10
24
5种混合料的水泥剂量应力：水泥剂量为0，最佳水泥 剂量左右、最佳水泥剂量±2%和± 4%，每种剂量取两个 （为湿质量）试样，共10个试样，并分别放在10个大口聚 乙烯桶（如为稳定细粒土，可用搪瓷杯或1000mL具塞三角 瓶；如为粗粒土，可用5L的大口聚乙烯桶）内。土的含水 量应等于工地预期达到的最佳含水量，土中所加的水应与 工地所用的水相同。
2021/3/10
15
3. 试剂 （1）0.1mol/L乙二胺四乙酸二钠（EDTA二钠）标准溶液
（简称EDTA二钠标准溶液） 准确称取EDTA二钠（分析纯）37.23g，用40~50℃的无二
氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至 1000mL。
2021/3/10
16
2021/3/10
2021/3/10
27
（5）用移液管吸取上层（液面上1~2cm）悬浮 液10.OmL放人200mL的三角瓶内；
2021/3/10
28
用量管量取1.8%氢氧化钠（内含三乙醇胺）溶液 50mL倒入三角瓶中，此时溶液pH值为12.5—13.0（可 用pH12~14精密试纸检验），
石灰稳定土灰剂量衰减曲线与标准曲线的相关性研究与应用
208
四川建筑科学研究
第 38 卷
2． 1． 1 确定不同灰剂量最大干密度和最佳含水率
本试验按照规范 2 的 T0804—1994 重型击实试
验法进行。不同灰剂量石灰稳定土相应的最大干密
度和最佳含水率的试验结果列于表 1。
表 1 不同灰剂量石灰稳定土最大干密度与最佳含水率
灰剂量 /% 2 4 6 8 10
不同龄期 5 种灰剂量 EDTA 耗量按规范 2 的
EDTA 滴定法进行，此方法采用类比法进行试时间、仪器、
试剂、人员等都作了统一要求。测试的结果列于表
2； 表中 EDTA 消耗量为平行试验的平均值。
表 2 不同龄期 5 种灰剂量 EDTA 耗量
1 试验方法及试验材料
1． 1 试验方法 试验按照规范 2 的 T0809 方法，即 EDTA 滴定
法进行。此试验方法采用类比法，适用于快速测定 石灰稳定材料中石灰的剂量。 1． 2 试验材料 1． 2． 1 仪器设备
1） 滴定管（ 酸式） ： 50 ml；
收稿日期：2011-09-09 作者简介：刘凤翰（ 1967 － ） ，男，副教授，主要从事土木工程结构及 施工方面的研究与教学工作。 基金项目：江苏省交通节能减排专项资金（ JN201208） E － mail： aa139@ 139． com
更有说服力。不管采用哪种尺寸的试筒，都必须满
足施 工 压 实 度 的 要 求。本 试 验 采 用 的 压 实 度 为
97% ，制作的圆柱体试件，直径和高均为 50 mm。
3） 试样在浸润和养生过程中应采取保温保湿
措施，本试验将试样放入塑料口袋封好，置于水泥恒
温恒湿养护箱内进行养生。
4） 测试龄期： 本试验从混合料拌和时间开始计
石灰稳定土中石灰剂量测定方法的探讨
石灰稳定土中石灰剂量测定方法的探讨提要：本文通过对EDTA测定石灰稳定土中石灰剂量原理与过程的分析，提出了影响测定结果的几个因素和测定中应注意的事项，对提高测定石灰剂量的准确度有一定作用。
关键词：石灰稳定土；EDTA；标准曲线；无机结合料稳定土是水泥稳定土、石灰稳定土、水泥石灰综合稳定土、水泥或石灰粉煤灰稳定土、稳定碎石等的统称，它是目前公路和城市道路路面基层最广泛使用的结构材料，在水利水电工程中，软弱地基处理、防汛道路工程也时有应用。
具有整体性强、强度高、施工方便、技术成熟等优点。
稳定土中的结合料剂量的大小是影响稳定土内在品质的最主要因素之一，甚至成为路面能否正常使用、寿命长短的重要因素，又由于结合料在稳定土造价中占有35%~60%的比重，不易从表面直接看出其含量大小，往往也成为不法承包商偷工减料的重点，结合料剂量测定成为稳定土质量控制的重点和难点。
定义：结合料剂量=结合料干重/稳定土干重*100%测定标准方法：EDTA滴定法测定原理：水泥主要成分是Ca3AlSiO4及Ca（OH）2，水泥水化时生成Ca3AlSiO4.nH2O凝胶和Ca（OH）2 ，石灰主要成分Ca（OH）2 ，Ca（OH）2在NH4Cl溶液中，通过化学反应生成CaCl2和氨气，从而将Ca2+离子从稳定土中游离出来，溶解于水溶液中，取该一定量（通常10ml）水溶液，在强碱（NaOH）PH值≈12.5环境下，用三乙醇胺作隐蔽剂，隐蔽水溶液中的Fe3+、Al 3+、Mn 2+等离子，以钙红作指示剂。
钙红指示剂在碱性溶液中为蓝色，当它加入浸提液后，与钙离子结合物生成红色络合物。
当滴入EDTA溶液时，EDTA与钙离子结合成极稳定无色络合物。
化学反应结束时，溶液由红变蓝。
根据化学反应中消耗的EDTA量来确定Ca 2+离子的数量，从而推算稳定土中的结合料剂量。
化学反应过程如下：①Ca（OH）2+ NH4Cl→CaCl2 + HN3↑ + H2O②在碱性溶液中，Ca 2+ + Hln2-（钙红）+ OH- → Caln （红色）+ H2O③在碱性溶液中，Caln + H2Y2-（EDTA）+ OH-→CaY2-+ H3ln(蓝色) + OH-测定步骤：先按不同的剂量配置混合料，通过上述化学反应步骤，测定不同剂量时所消耗的EDTA的量，绘制剂量与EDTA消耗量标准关系曲线，利用从工地现场取样的拌制混合料与EDTA反应所消耗的量，从标准曲线上查出该混合料中结合料的剂量。
水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法
水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2 仪器设备2.1 滴定管（酸式）:50mL,1支。
2.2 滴定台：1个。
2.3 滴定管夹：1个。
2.4 大肚移液管：lOmL,50mL，10支。
个。
20，:200mL锥形瓶（即三角瓶）2.52.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。
2.7 容量瓶：lOOOmL，1个。
2.8 搪瓷杯：容量大于1200mL，10只。
2.9 不锈钢棒（或粗玻璃棒）：10根。
2.10 量筒：100mL和5mL，各1只；50mL,2只。
2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。
2.12 电子天平：量程不小于1500g，感量0.Olg。
2.13 秒表：1只。
2.14 表面皿：9cm,10个。
2.15 研钵：币12～13cm,1个。
2.16 洗耳球：1个。
2.17 精密试纸：pH12～1402.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。
2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
只。
1，:500mL洗瓶（塑料）2.203 试剂3二钠）标准溶EDTA3.1 0.1mol/m时乙二胺四乙酸二钠（二钠（分析EDTA二钠标准溶液）：准确称取液（简称EDTA℃的无二氧化碳蒸馏水溶解，待全部5040～纯）37.23g，用1OOOmL。
溶解并冷却至室温后，定容至氯化按（分析纯或）溶液：将500g3.2 10%氯化按(NHCl4，充分振的聚乙烯桶内，加蒸馏水4500mL化学纯）放在10L的烧杯内配1OOOmL荡，使氯化钱完全溶解。
3.2.2EDTA检测灰剂量(准备标准曲线)概要
(3）准备5种试样，每种2个 样品（以水泥集料为例）.
(4 ）取一个盛有试样的搪瓷 杯，在杯内加 600mL10％氯化铵溶 剂，用不锈钢搅拌棒充分搅拌 3min （每分钟搅 110-120 次）。如 水泥（或石灰）土混合料中的土 是细粒土，则也可以用 1000 mL 具 塞三角瓶代替搪瓷杯，手握三角 瓶（瓶口向上）用力振荡3min(每 分钟 120 次±5 次），以代替搅拌 棒搅拌.
用EDTA二钠标准液滴定到纯蓝色为终点，记录 EDTA二钠的耗量（以mL计，读至0.1mL）。
(6)对其他几个搪瓷杯中的试
样，用同样的方法进行试验，并
记录各自EDTA二钠的耗量。
(7）以同一水泥或石灰剂量混合
料消耗 EDTA 二钠毫升数的平均值为
纵坐标，以水泥或石灰剂量（％）
为横坐标制图。两者的关系应是一
任务二路面基层、底基层工程施工准备阶段试验检测
知识点二：EDTA检测灰剂量 （准备标准曲线）
准备标准曲线
(1）取样：取工地用石灰和集料， 风干后分别过2.0mm或2.5mm筛，用 烘干法或酒精燃烧法测其含水量
（如为水泥可假定其含水量为0%）。
(2）混合料组成的计算：
（1）公式：干料质量=湿料质量/（1+含水量）
根顺滑的曲线。如素集料或水泥或
石灰改变，ቤተ መጻሕፍቲ ባይዱ须重做标准曲线。
（2）计算步骤：
1）求干混合料质量=300g/（1+最佳含水量）
2）干土质量=干混合料质量/（1+石灰或水泥剂量） 3）干石灰（或水泥）质量=干混合料质量-干土质量 4）湿土质量=干土质量×（1+土的风干含水量） 5) 湿石灰质量=干石灰×（1+石灰的风干含水量）
