测井仪器的种类及常见故障与维修对策
煤田测井仪器故障分析维修
煤田测井仪器故障分析维修煤田测井仪器系统组成主要由两部分组成。
电缆及电缆连接器的故障分析主要依据上述参数来分析判断，并采取相应的措施来处理解决。
《煤田地质与勘探》创刊于1973年(内部发行)。
1980年经国家科委批准为国内公开发行，1988年经国家科委和新闻出版总署批准为公开发行。
主办单位为煤炭科学研究总院西安分院。
协办单位有：中国地质学会煤田地质专业委员会、煤炭工业技术委员会、中国矿业大学资源与地球科学学院等11家单位。
一：测井仪器系统组成煤田测井仪器系统组成主要由两部分组成。
一是地面参数采集、记录仪器和探管在井内升降的绞车控制系统及地面供电系统。
二是井下测量的各种参数的探管系列。
目前我单位使用的是北京中地英捷物探研究所生产的PSJ-2型数字测井仪器系统。
本文主要就PSJ-2型测井仪器在测井工作中经常出现的一些故障现象及排除方法作一总结。
二：故障判断方法现场测井仪器故障应急处理一般遵循以下两方面的思路去解决。
1：原理分析法原理分析法是从测井仪器的基本原理出发，根据仪器各功能摸块的工作时序关系，出现故障的相应特征，分析故障可能出现在那一部分的功能模块上。
其次运用检测仪器测量相应模块的工作状况，分析、判断故障点。
运用原理分析法时，要抓住仪器各功能模块部分的主要特点和基本原理，对各功能模块的功能、信号输入、信号输出特征要了解掌握。
2：综合分析法综合分析法一般可采用下列几种方法分析判断仪器故障的具体位置。
A：直接观察法利用人的感觉器官检查仪器是否有火花、异常声音、过热、烧焦、电源短路、过压、过流和保险丝熔断等现象，观察电路板上插接件是否松动、接触不良、虚焊、脱焊、断线、锈蚀及其他明显故障。
B：更换替代法运用原理法大致判断出故障可能出现的功能模块部分时，可用备用仪器相应功能模块器件代替故障块，观察仪器是否能够恢复正常工作状态。
以此判断故障位置。
C：检测测试法利用示波器、万用表等相应的检测仪器直接测量仪器相应功能模块输入、输出信号特征，各工作点的电压、电流值的大小，相应元器件的阻容值大小等电气参数。

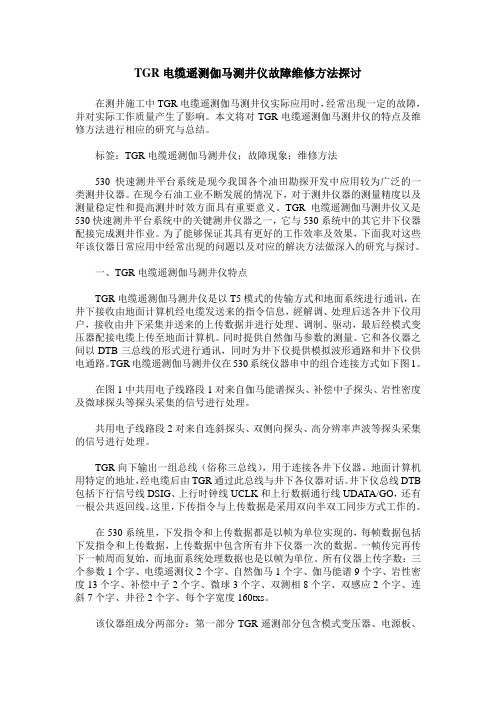

TGR电缆遥测伽马测井仪故障维修方法探讨
TGR电缆遥测伽马测井仪故障维修方法探讨在测井施工中TGR电缆遥测伽马测井仪实际应用时，经常出现一定的故障，并对实际工作质量产生了影响。
本文将对TGR电缆遥测伽马测井仪的特点及维修方法进行相应的研究与总结。
标签：TGR电缆遥测伽马测井仪；故障现象；维修方法530快速测井平台系统是现今我国各个油田勘探开发中应用较为广泛的一类测井仪器。
在现今石油工业不断发展的情况下，对于测井仪器的测量精度以及测量稳定性和提高测井时效方面具有重要意义。
TGR电缆遥测伽马测井仪又是530快速测井平台系统中的关键测井仪器之一，它与530系统中的其它井下仪器配接完成测井作业。
为了能够保证其具有更好的工作效率及效果，下面我对这些年该仪器日常应用中经常出现的问题以及对应的解决方法做深入的研究与探讨。
一、TGR电缆遥测伽马测井仪特点TGR电缆遥测伽马测井仪是以T5模式的传输方式和地面系统进行通讯，在井下接收由地面计算机经电缆发送来的指令信息，經解调、处理后送各井下仪用户，接收由井下采集并送来的上传数据并进行处理、调制、驱动，最后经模式变压器配接电缆上传至地面计算机。
同时提供自然伽马参数的测量。
它和各仪器之间以DTB三总线的形式进行通讯，同时为井下仪提供模拟波形通路和井下仪供电通路。
TGR电缆遥测伽马测井仪在530系统仪器串中的组合连接方式如下图1。
在图1中共用电子线路段1对来自伽马能谱探头、补偿中子探头、岩性密度及微球探头等探头采集的信号进行处理。
共用电子线路段2对来自连斜探头、双侧向探头、高分辨率声波等探头采集的信号进行处理。
TGR向下输出一组总线（俗称三总线），用于连接各井下仪器。
地面计算机用特定的地址，经电缆后由TGR通过此总线与井下各仪器对话。
井下仪总线DTB 包括下行信号线DSIG、上行时钟线UCLK和上行数据通行线UDATA/GO，还有一根公共返回线。
这里，下传指令与上传数据是采用双向半双工同步方式工作的。
在530系统里，下发指令和上传数据都是以帧为单位实现的，每帧数据包括下发指令和上传数据，上传数据中包含所有井下仪器一次的数据。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井技术是油气勘探开发领域中常用的技术之一，采用声波测井仪器对井壁进行测量，可以得到地下岩石的物理参数。
然而，由于使用环境复杂，声波测井仪器在长时间使用中也会出现各种故障，对此需要对声波测井仪器进行故障检修。
本文将对声波测井仪器的故障检修进行浅谈。
声波测井仪器的故障种类较多，具体可分为以下几种：1、传感器故障：传感器元件损坏或连接线路出现问题，导致传感器无法输出有效信号。
2、信号失真：信号中的某些频率丢失或失真，导致原始信号信息无法恢复。
3、噪声、电磁干扰：由于外界环境的原因，如大气电场、地磁场、雷电等，导致仪器工作异常，信号杂乱无章。
4、电源电压不稳定：由于供电电源的原因，如电池寿命、充放电过程中的损耗等，导致仪器输出信号的稳定性受到影响。
针对不同类型的故障，声波测井仪器的故障检修原则也有所不同。
但总的原则是尽可能避免损坏仪器元件，尽可能利用已有资源（如备用设备、已有部件等）进行检修，同时采用可靠的检修方法，确保修复后的仪器性能与原始性能接近。
声波测井仪器的故障检修方法可根据具体情况而定，本文以常见故障为例，对常用的故障检修方法进行介绍。
1、传感器故障检修传感器元件损坏或连接线路出现问题，可以采用以下方法进行检修：(1) 检查传感器电缆及连接器，消除连接不良等问题。
(2) 更换失效的传感器元件，确保元件的型号及参数与原件一致。
(3) 在更换传感器元件时，应注意相关配件的更换问题，例如磁体、导线等。
2、信号失真检修信号中的某些频率丢失或失真，可以采用以下方法进行检修：(1) 检查设备的电源电压，是否符合仪器要求。
(2) 检查仪器线路，特别是信号线、天线线是否损坏或连接不良。
(3) 检查仪器接口及连接器，如存在氧化或接触不良等问题，及时清洁或更换。
(4) 若其他检修方法不起作用，可考虑采用信号补偿的方法，以最大限度地恢复原始信号信息。
3、噪声、电磁干扰检修(1) 更换接收天线，将信号源置于更远的区域。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪是一种用于地下勘探和开采的重要设备，它能够通过声波测井原理获取地下岩石的物理特征参数，为油气勘探和地质勘探提供重要数据支持。
随着声波测井仪器的使用时间增长，设备出现故障的可能性也随之增加。
及时发现并修复声波测井仪器的故障对于确保勘探工作的顺利进行至关重要。
本文将就声波测井仪器可能出现的故障进行分析，并提出相应的故障检修方法，以期对相关工作人员有所帮助。
一、声波测井仪器常见故障及检修方法1. 仪器无法启动当声波测井仪器无法启动时，可能是由于电源线路故障、电源开关故障、主板故障等原因造成的。
针对这种情况，首先需要检查电源线路是否接触良好，是否有断路等情况发生；需要检查电源开关是否损坏，是否能正常通电；如若以上情况都正常，可能是主板故障导致，需要及时联系专业维修人员进行维修或更换主板。
2. 仪器显示屏无法正常显示3. 仪器测量数据异常在使用声波测井仪器进行测量时，如果发现测量数据异常，比如数据超过设定范围、数据不稳定等情况，可能是探头故障、输入信号故障、采集卡故障等原因导致。
对于这种情况，需要先检查探头是否正常工作、是否需要更换；需要检查输入信号的稳定性和准确性，确保输入信号正常；如若以上情况都正常，可能是采集卡出现故障，需要及时更换新的采集卡。
4. 仪器声音输出异常5. 仪器无法连接到计算机以上所述仅为声波测井仪器可能出现的常见故障及检修方法，为了确保声波测井仪器的正常运行，平时还需要定期进行设备的保养和维护工作，避免设备长时间处于高温、高湿、高腐蚀等恶劣环境中，及时清洁设备表面灰尘，定期检查和更换设备中的易损件，及时处理设备中的故障隐患，以延长声波测井仪器的使用寿命。
声波测井仪器是一种重要的地质勘探设备，它对于油气勘探和地下资源勘探具有重要意义，所以在日常使用中我们必须注意及时发现并排除声波测井仪器的故障，以保障勘探工作的正常进行。
希望以上内容能对相关工作人员有所帮助。

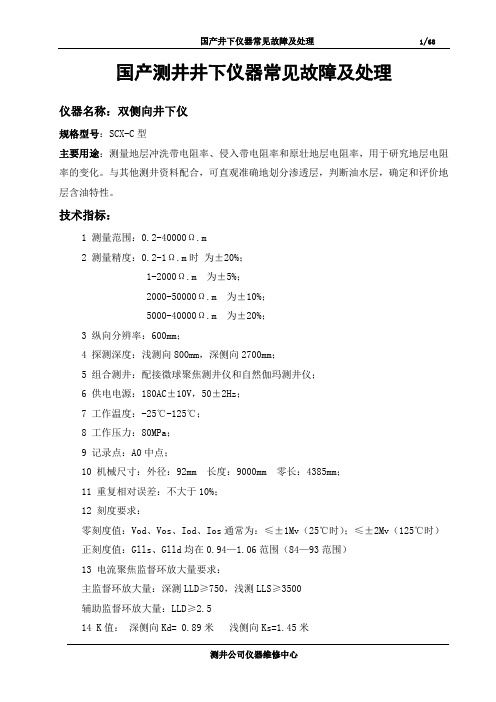

国产测井井下仪器常见故障及处理
国产测井井下仪器常见故障及处理仪器名称：双侧向井下仪规格型号：SCX-C型主要用途：测量地层冲洗带电阻率、侵入带电阻率和原壮地层电阻率，用于研究地层电阻率的变化。
与其他测井资料配合，可直观准确地划分渗透层，判断油水层，确定和评价地层含油特性。
技术指标：1 测量范围：0.2-40000Ω.m2 测量精度：0.2-1Ω.m时为±20%；1-2000Ω.m 为±5%；2000-50000Ω.m 为±10%；5000-40000Ω.m 为±20%；3 纵向分辨率：600mm；4 探测深度：浅测向800mm，深侧向2700mm；5 组合测井：配接微球聚焦测井仪和自然伽玛测井仪；6 供电电源：180AC±10V，50±2Hz；7 工作温度：-25℃-125℃；8 工作压力：80MPa；9 记录点：A0中点；10 机械尺寸：外径：92mm 长度：9000mm 零长：4385mm；11 重复相对误差：不大于10%；12 刻度要求：零刻度值：Vod、Vos、Iod、Ios通常为：≤±1Mv（25℃时）；≤±2Mv（125℃时）正刻度值：Glls、Glld均在0.94—1.06范围（84—93范围）13 电流聚焦监督环放大量要求：主监督环放大量：深测LLD≥750，浅测LLS≥3500辅助监督环放大量：LLD≥2.514 K值：深侧向Kd= 0.89米浅侧向Ks=1.45米15 缆芯分配：4#、6# ——井下仪供电；1#、5#、10# ——井下仪换档；14#、15#、16#、19# ——井下仪上传信号；18# ——信号地；8# —— B环；10# —— N环；29# ——井径信号。
16 电路原理框图：见图1：浅侧向测井原理框图图2：深侧向测井原理框图图1：浅侧向测井原理框图图2：深侧向测井原理框图仪器名称：国产微球形聚焦测井仪规格型号：主要用途：用于水基泥浆砂岩和碳酸岩地质剖面的浅井、中深井和深井中测井，是一种较为理想的测量冲洗带电阻率的仪器。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修【摘要】声波测井仪器在石油钻探领域起着至关重要的作用。
由于长时间使用和外部环境等原因，声波测井仪器常会出现各种故障。
本文将针对声波测井仪器的常见故障及原因进行分析，介绍相应的检修方法和步骤，并探讨维护与保养的重要性。
本文将介绍应急处理措施以及常见维修案例，帮助读者更好地了解和解决声波测井仪器的故障。
在将总结经验，展望未来发展方向，并重申声波测井仪器的重要性。
通过本文的阐述，读者将能够全面了解声波测井仪器的故障检修知识，为石油钻探工作提供更好的支持和保障。
【关键词】声波测井仪器、故障、检修、原因分析、方法、步骤、维护、保养、应急处理、案例、经验、展望、重要性。
1. 引言1.1 引言声波测井仪器在石油勘探中扮演着重要的角色，它通过发送声波信号并分析信号的反射情况来获取地下岩石的参数信息。
在长期的使用过程中，声波测井仪器也会出现一些故障，影响到勘探工作的顺利进行。
及时的故障检修对于保证测井仪器的正常运行至关重要。
本文将主要探讨声波测井仪器的常见故障及原因分析、检修方法和步骤、维护与保养、应急处理措施以及常见维修案例。
通过对这些内容的详细讨论，读者可以更好地了解声波测井仪器的工作原理和结构，掌握故障检修的关键技术和方法，提高故障排除的效率和准确性。
本文还将总结经验、展望未来和重申故障检修的重要性，希望能为声波测井仪器的维护与管理工作提供一定的参考和帮助。
在实际操作中，科学合理地应用本文所述的故障检修方法和步骤，可以保证声波测井仪器的正常运行，确保勘探工作的顺利进行。
2. 正文2.1 常见故障及原因分析声波测井仪器在使用过程中可能会出现一些常见故障，以下列举了一些常见故障及其原因分析：1. 仪器无法启动或无法正常工作：这种情况通常是由于电源供应问题引起的。
可以首先检查电池是否放入正确位置，是否有足够的电量。
也要注意检查电源线是否连接正常，是否有断路或短路等问题。
2. 仪器显示数据异常：当声波测井仪器显示的数据与实际情况不符时，可能是由于传感器故障或数据传输错误引起的。
综合录井仪的常见故障与维修方法
综合录井仪的常见故障与维修方法综合录井仪是一种用于测量井内岩层参数和采集地下水文、地热物理、地震信息的仪器。
因为工作环境复杂和使用频率高，综合录井仪常常会出现各种故障。
下面我将列举一些常见的故障及其维修方法。
1. 电源故障电源故障包括电池欠压、电源输入断电等。
处理方法是检查电池电压等，更换电池或保证电源连通。
2. 仪器无法启动仪器无法启动可能是因为电源故障、主板故障或软件异常等原因。
解决方法是检查电源是否正常，检查主板连接和软件是否正常，适时更换电池、修复主板或重新安装软件。
3. 数据采集异常数据采集异常可能是传感器故障、信号线路连接不良或软件错误等引起的。
解决方法是检查传感器和信号线路是否正常，重新连接或更换故障部件，并重新检查软件设置。
5. 仪器误差大仪器误差大可能是因为仪器校准不准确、传感器老化或使用环境变化等原因。
解决方法是进行仪器校准，更换老化的传感器，并注意使用环境的稳定性。
6. 仪器灵敏度降低仪器灵敏度降低可能是因为传感器灵敏度减弱、噪声干扰或信号处理器故障等原因。
解决方法是更换传感器、减少噪声干扰并修复信号处理器。
7. 仪器显示异常仪器显示异常可能是因为显示屏损坏、软件错误或电路故障等原因。
解决方法是更换显示屏、重新安装软件或修复电路问题。
8. 仪器不能正常参与测量仪器不能正常参与测量可能是因为传感器灵敏度低、信号线路连接不良或测量参数设置不准确等原因。
解决方法是检查传感器灵敏度、信号线路并重新设置测量参数。
针对综合录井仪常见故障，我们应该通过仔细检查和识别故障原因，采取合适的维修方法进行修复，以保证仪器正常工作，提高工作效率。
在日常操作中定期进行仪器的维护保养，注意使用仪器环境和操作规范，可以有效减少故障发生的概率，并延长仪器的使用寿命。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井是一种利用声波传播和反射特性来获取地下岩石储层信息的测井方法。
声波测井仪器作为进行声波测井的工具，其稳定可靠的工作对于准确获得测井数据至关重要。
在实际操作过程中，声波测井仪器可能会出现一些故障，影响测井效果，因此需要进行故障检修。
本文将从仪器故障排查、故障分析和故障维修三个方面浅谈声波测井仪器的故障检修。
一、仪器故障排查在进行声波测井之前，首先需要对测井仪器进行一系列的检查和排查，以确保其正常工作。
包括检查仪器和连接线路是否完好，各个仪器功能是否正常，以及各个参数设置是否正确等。
如果在排查过程中发现异常情况，应及时标记并记录下来，以供后续进行故障分析和维修。
二、故障分析故障分析是找出故障原因的关键步骤，只有找准了故障原因，才能有针对性地进行维修。
影响声波测井仪器正常工作的故障原因可以有很多，常见的有以下几种：1. 传感器故障：传感器是声波测井仪器中最重要的组成部分之一，如果传感器发生故障，将直接影响仪器的工作效果。
常见的传感器故障有传感器失灵、传感器接触不良等。
可以通过检查传感器连接情况、更换传感器等方式来解决这类故障。
2. 电路故障：声波测井仪器中的电路系统是保证仪器正常工作的重要组成部分，如果电路出现问题，仪器将无法正常运行。
常见的电路故障有电路板短路、电路连接松动等。
可以通过检查电路板、重新连接电路、更换电路等方式来解决这类故障。
三、故障维修在找到了故障原因后，就需要进行相应的维修工作。
根据故障原因的不同，维修方法也不尽相同。
对于传感器故障，可以尝试更换传感器或重新连接传感器来解决；对于电路故障，可以尝试修复电路连接或更换电路板来解决；对于软件故障，可以尝试重新安装软件或更新软件版本来解决；对于电源故障，可以尝试更换电源线路或保证电源供电稳定来解决。
针对声波测井仪器的故障检修，需要进行仪器故障排查、故障分析和故障维修三个方面的工作。
只有通过系统的排查和分析，合理有效地解决故障问题，才能确保声波测井仪器的正常工作，准确获得测井数据，并为地下储层的评价和开发提供有力的支持。
浅谈声波测井仪器的故障检修
浅谈声波测井仪器的故障检修声波测井仪是一种用声波来测量地下岩石和地层物性的仪器，它在石油勘探和地质勘探中发挥着重要作用。
声波测井仪器也可能会出现各种故障，影响仪器的正常工作和数据的准确性。
对声波测井仪器的故障进行检修是十分重要的。
一、仪器故障的原因1. 电路故障：声波测井仪器内部有各种电子元件和电路，如果其中的某些元件或电路出现故障，就会影响整个仪器的正常工作。
2. 传感器故障：声波测井仪器需要通过传感器将声波信号发送到地层并接收返回的信号，如果传感器出现故障，就会导致信号的发送和接收不正常。
3. 软件故障：声波测井仪器通常配备有专门的软件，用于处理采集到的数据和生成报告，如果软件出现故障，就会导致数据处理不准确。
4. 机械故障：声波测井仪器的机械部分也可能出现故障，例如机械零部件的损坏或运动不畅等。
二、故障的检修方法1. 仔细查看仪器的外部和内部结构，检查是否有明显的损坏或松动的部件。
2. 使用测试仪器对电路进行逐一排查，找出哪个部分出现了故障。
3. 对传感器进行检查，确认其是否正常工作，并用仿真信号模拟地质条件，检查传感器的灵敏度和稳定性。
4. 对软件进行诊断和调试，确保其能够正常运行并对数据进行准确处理。
5. 对仪器的机械部分进行检查和维护，确保其各部件能够正常运转。
三、故障的排除和维修一旦确定了声波测井仪器出现了故障，就需要对其进行修复和维护。
首先是确定故障的具体位置和原因，然后根据具体情况进行相应的维修。
1. 电路故障：如果是电路出现了故障，首先需要确认是哪个元件出现了问题，然后进行更换或修复。
有时可能需要进行焊接或调整电路连接，确保其能够正常工作。
2. 传感器故障：对于传感器的故障，可能需要更换损坏的传感器，或者进行调整和校准以确保其能够正常工作。
3. 软件故障：对于软件的故障，可能需要重新安装或更新软件，或者对软件进行调试和修复。
四、检修后的测试和验证在对声波测井仪器进行了修复和维护之后，一定要进行测试和验证，确保仪器能够正常工作并且能够准确地采集和处理数据。
测井仪器常见故障及维修方式论述
测井仪器常见故障及维修方式论述测井仪器作为重要的油气勘探设备在石油的开发生产中扮演着不可或缺的角色，随着社会对石油能源需求的日益增加，测井作业的频率也不断上升，测井仪器由于种种因素出现故障在所难免，正确的故障排除以及维修是快速恢复测井作业的重要手段，随着数字化综合技术在测井仪器中的应用，对测井仪器的检修作业也提出了更高的要求。
标签：测井仪器;常见故障;维修方法前言：随着科技的进步，石油勘探和开采的机械化程度也日渐加深，测井技术与测井效率都取得了长足的进步，但在油气田开发过程中，由于测井仪器故障的影响，使得测井不能保持连续作业，因此，加强测井仪器的检修管理，排除隐患源头，是提高测井质量和效率的重要前提，本文就测井仪器常见故障进行分析，对维修管理方法进行简要阐述，以供参考。
1.测井仪器的故障判断在测井作业过程中，经常会发生因测井仪器故障不得不停止作业的情况，这就需要工作人员在短时间内对故障的原因给出大致的判断，如同中医确诊时的望、闻、问、切一样，测井仪器一样可以采取听仪器运行声音是否异常，观察仪器外观出现了哪些变化的方法来进行一个初步的判断，当然，现阶段的测井仪器都相当精密，科技含量也更高，简单的外观观察不足以彻底的了解和排除故障，这就需要检修人员有深厚的基本功，能够对仪器的内部结构、工作原理充分了解，快速锁定故障原因，准确判断故障部位，并提出有效的解决对策，及时替换零配件排除故障，确保测井作业的有序进行。
2.测井仪器故障的检修步骤测井仪器的故障的检修是有步骤的，第一步是要明确问题，仪器的故障多发生于现场，现场作业人员是仪器的操作者，所以，在发生故障后首先向操作人员询问仪器当时的工作状态，从细节上进行梳理，而后，进一步观察仪器各零部件的状态，仪器在静止状态下电路板方面是否有焊点或插件脱落，是否有其它配件松动或出现裂缝等问题;仪器在动态过程中是否有打火问题？是否有电流过大问题等，通过细致的观察明确故障问题所在;第二步是要进行深层探索，确定具体的部位，以免错判误判而造成仪器更大的损伤，这一步就需要检修经验相对丰富的人员结合仪器的结构和工作特点来明确故障所在位置的具体问题;最后一步就是排除故障，襩功能恢复了，故障原因清晰明了之后就需要对仪器进行快速检修，更换损坏的零部件，恢复仪器功能，以快速的投入到正常生产中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测井仪器的种类及常见故障与维修对策
摘要：在油气的开发过程中通过使用各种测井仪器设备，来测量、分析和记录下井下液体以及岩石的物理特性并进行油气评价，属于测井技术。
在测井技术实施过程中经常容易出现仪器故障问题，影响了测井系统的使用效率。
本文结合实际工作中遇到的测井仪器的种类及常见故障与维修对策展开论述，详细的分析了测井仪器的常见故障与维修对策，旨在提高测井行业作业效率，确保油田高效发展。
关键词：测井仪器故障维修对策
1、测井仪器的种类
测井仪器根据应用场景不同可以分为井下和井上两类。
主要设备包括测井绞车、测井电缆、井口滑轮、张力计、电缆鱼雷、马笼头、下井仪器等：①测井绞车：测井、射孔等作业使用的电缆缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。
②测井电缆：输送各种下井仪器和工具；向井下仪器供电和传送控制信号；将井下仪器采集到的信号传送到地面。
③井口滑轮：改变电缆运行方向的设备。
④张力计：与井口滑轮配合使用，把测井电缆的张力变为电信号送给绞车张力面板后进行显示，通过电缆张力的变化，准确判断井下仪器和电缆的运行情况。
⑤电缆鱼雷：电缆鱼雷的用途是能和各种电缆头相接。
⑥马笼头:连接电缆和下井仪器；能快速连接和拆卸，又能保证缆芯与仪器导线的通断和绝缘良好。
⑦下井仪器：采集井下物理信息并转变为电信号输送到井上。
由于测井的成本相对较高,使用的设备与仪器数量庞大,测井过程复杂,耗时耗力,故为提升测井效率,现代测井仪器设备也发生了一些变化，体现在集成多种测井方法和数据采集工具,以便于能够通过尽量少的下井次数就可以获得较多的测井参数。
这一特性使得现代测井装备大量应用了总线模块、通信模块、高速传输线缆、多种类型的传感器等。
2、测井仪器常见故障分析
测井仪器在使用过程中常见故障主要有电缆故障、仪器面板故障和井下测井
仪器故障三种类型。
（1）电缆故障。
当仪器设备与连接器进行连接的过程中容
易受到外部以及内部因素的影响，其故障发生的频率较高。
（2）仪器面板故障。
在实际的作业环节中，其插头以及设备插孔之间的连接方式不正确，主要发生在
仪器的顶部管道部位，当出现故障时，造成的短路将对仪器面板的正常运行造成
影响。
该故障的产生一定程度上与人为误操作有关，经常对进行插拔，严重降低
了插座的性能，操作面板会出现接触不良。
同时，仪器面板故障还与供电不足有关，长时间不对其进行处理将会降低信号传输的强度，不利于测量作业的顺利进行。
（3）井下测井仪器故障。
该故障也是测井仪器故障中常见的一种。
例如，
在借助密度探管进行测量时，会对设备内部构件造成一定的影响，其穿击现象时
有发生，随之还会发生光电倍增管的问题。
其中在借助井液电阻率探管进行测量时，其线路容易受到外界因素的影响，线路腐蚀问题经常发生，会降低线路的绝
缘性能，如果处理不当将会产生断线的问题。
使用井下测井仪器的过程中，电极
筒内经常出现堵塞的问题，其中包含大量的泥浆将会对测井的结果造成影响，严
重降低了测井结果的准确性。
3、测井仪器故障检修流程
由于测井仪器故障复杂性强、排查难度高，故障发生后，检修人员需要结合
仪器自身特征和内部构造，仔细考虑故障具体细节，由繁入简，逐步靠近故障发
生的中心位置，再实施重点研究分析，制定科学合理的解决方案。
具体检修流程：（1）在测井仪器出现故障之后，相关检修人员应当第一时间与测井现场工作人
员取得联系，询问故障发生时仪器的具体状况，特别要探询清楚故障出现前后的
异常情况。
（2）在未通电状态下对故障仪器进行全面外部检测。
内容包括观察
判斷仪器所有接插件、各类元器件、可调控的按钮、电路板、焊接点、紧固螺钉、导线连接部位以及各功能板是否存在松动、损坏、变形、熔断、开裂、脱焊、缺
失等问题。
若存在此类问题，及时采取紧固、更换部件、补焊等措施。
（3）结
合仪器原理图、工作原理、接线图，对故障仪器进行进一步分析判断。
利用示波器、信号发生器等必要的检测设备，分区、逐级检测信号是否处于正常状态，精
确判断故障发生位置及原因。
（4）依据故障发生的位置及原因，提出有效解决
方案。
若仪器由于部件性能下降、硬件损坏等原因造成工作异常，可逐一更换故
障部件，使测井仪器功能能够恢复正常。
若仪器由于可调元器件参数变动造成工
作异常，可直接调节参数值至合适水平，从而顺利恢复正常工作状态。
若仪器由
于设计缺陷造成工作异常，则需实施重点研究分析，尽快设计出抗干扰性、稳定性、可靠性更强的电路进行替换。
当测井仪器恢复正常工作状态后，还应当留出
一段观察期，进行系统的试验测试，不宜立即投入生产流程中使用，防止故障未
能彻底解决。
4、测井仪器检修方法
4.1原理分析法
原理分析法是进行测井仪器故障排除中应用非常广泛的一种方法。
该方法主
要是充分结合仪器的工作原理对仪器故障进行排查检修。
例如，当测井仪器充电
伽玛信号异常，首先应该针对其输出电压进行全面检测，在充分保证输出电压正
常的情况下，将伽玛信号切断，利用示波器对伽玛信号进行检测，以此来判断信
号中是否存在脉冲信号。
如果通过上述检测步骤没有发现问题，就必须针对整个
电路板进行详细检查，以此来最终确定故障位置。
故障检修人员只有在针对故障
具体细节进行全面了解后才能在最快的时间完成故障排除。
4.2局部调温法
在实际检修工作中，局部调温法主要用于当环境温度升高或降低后，仪器就
出现异常而无法工作的情况。
在测井的过程中，随着井深、温度的增加或减少，
测井仪器设备会出现故障无法运作。
此时，采取局部调温法较为有效。
出现此种
故障，可按照实际情况，利用相应检测设备把可疑部件做升温或是降温处理，使
其温度达到与地层接近的水平。
若是仪器恢复正常，则表明此配件的稳定性较差，将其替换后，该故障便能得到彻底解决。
4.3分区处理方法
分析处理方法在实际应用过程中主要是将测井仪器划分为多个区域，并针对
每一个区域进行详细的检测，以此来找到测井仪器的故障点。
分区处理方法主要
是针对测井仪器在实际运行过程中由于负载过大或者电流过大导致测井仪器内部
出现线路短路等情况进行检测。
在将测井仪器划分为多个区域的时候，设备以及
内部的线路实际承载的负荷相对较高，因此就会对电源电路在正常运行造成严重
影响，甚至会造成电源电路出现短路情况。
利用分区处理方法能够在最短的时间
内确定测井仪器故障位置，也能进一步降低测井仪器或者电路受到故障的严重影响。
在实际进行测井仪器故障检测的过程中，首先需要将设备的整个电路进行分
区处理，当电路在检测过程中出现短路或者断开现象后，测井仪器电路恢复正常，由此就可以判断出在该电路中发生了故障。
如果针对各个分区电路进行检测后，
测井仪器的电路仍然没有恢复正常状态，那么就可以断定直流电源出现故障从而
导致测井仪器出现异常。
结语：在测井仪器设备的运行过程中存在很多因素影响仪器的运行质量，例
如说现场环境以及操作方法等，减少仪器设备发生故障的根本措施，还是需要正
确的使用仪器设备，并能够经常地给仪器设备进行保养和维护工作。
在操作过程
中操作人员也需要加强仪器设备的日常维护和保养，按照规章制度操作设备，延
长仪器设备的使用寿命。
参考文献：
[1]范卫光.测井仪器常见故障分析及维修探讨[J].石化技
术,2018,25(04):31.
[2]张彦军，怀玉红.石油测井爬行器的维护及常见故障排除《石油和化工设备》2019，22（6）119-121.
[3]孟凡胜.测井仪器故障及检修策略的分析《化工管理》 2019，28，158-158.
[4]禹贺翔.随钻测井系统（LWD）井下仪器故障分析《中国化工贸易》2019（011），006 200-200.。
