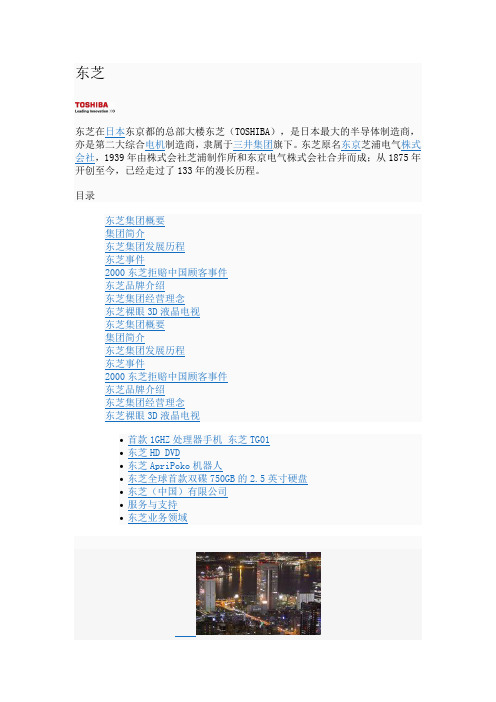

东芝

论；许多专家认为在世界能源需求持续增加之时，尤其像中国、美国及英国等大国都预期会加码核能发电的投资，BNFL却将全球最大的核子反应炉制造商卖出，他们认为出售西屋非明智之举。

东芝是世界上芯片制造商中的重要成员。

在80年代东芝与NEC是世界上最大的两家半导体制造商。

自90年代至今东芝一直是世界排名前5的芯片厂。

在2008年东芝排名第3，仅次于英特尔和三星，但排在德州仪器和意法之前。

到今年，东芝在中国的事业已经开展了38年，始终不变的是"与中国共同发展"的决心与努力。

现在东芝所涉足的数码产品，电子设备与零部件，社会基础设施，家电事业领域都在中国有业务开展。

1995年，东芝（中国）有限公司成立，强化了东芝对在华企业的综合管理职能和战略制定职能。

迄今为止，东芝在中国设立合资、独资公司达64家，投资总额逾80亿人民币，员工总数约23,000人，2005年事业规模（在华销售额+对华出口额）约570亿人民币。

东芝全球市场除日本外分为四大区域：欧洲、美洲、亚洲、中国，中国是唯一以国家为单位的市场，也是继日、美之后，东芝最大的独立市场。

经营产品种类包括东芝全线产品，经营模式涉及研发、采购、生产、物流、销售、服务、环保等诸多业务。

对东芝来说，2003年的海外市场份额中美国最多，排在第二位的是中国，约占20%。

预计，到2008年东芝在中国的事业规模将与美国持平甚至超出。

中国已经毋庸置疑地成为东芝全球事业的重要支柱。

支持东芝在华事业不断高速发展的是中国当地的优秀人才和战略合作伙伴。

对人才的培养和大胆任用，体现了东芝对本地员工的充分信任和尊重。

而与中国企业建立的双赢关系，则使东芝获得了更加广泛的发展空间。

东芝集团发展历程1875:田中久重在东京的新桥开设电信设备厂。

1890:藤岗市助和三吉正一在东京的京桥开设白热舍。

制造日本第一批白炽电灯泡。

1894:制造日本第一台水轮式发电机(60kW)。

1895:制造日本第一台感应电动机。

东芝2006安装说明

MD-0106安装说明（适用于e-STUDIO2006/2306/2506/2307/2507）
安装注意事项：
· 开箱和装机工作应由有资质的技术服务人员完成 · 在安装和设置产品之前，务必拔掉设备的电源线 · 由于设备型号不同，这些插图可能存在差异 · 安装机器时要注意预防电源线松动或者突然松开
附件：取出附件并检查各附件是否齐全
9、安装转印单元H前，先连接其线束接头
安装时小心不要损坏薄膜片和夹住线束
10、如图确认两处A卡扣卡紧，将H安装到位
11、拧上螺丝e，在定影盖板S上安装导板B
12、拧下一颗螺丝，拆下右侧后盖板R
13、关闭右侧盖板
14、拧下一颗螺丝，拆下小盖板L
15、如果有接地端子，将其断开
16、拧下三颗螺丝，拆下后盖板N
37、对准图示四处A所示卡扣，安装内托盘Z
38、拧上两颗螺丝，安装左侧盖板。至此双面器安装全部完成。
17、拧下两颗螺丝，拆下Q，一并丢弃
安装T前，如上图所示先释放接地弹簧
18、拧上三颗螺丝a，安装双面器电机T
MD-0106安装说明（适用于e-STUDIO2006/2306/2506/2307/2507）
线束通过两个线束夹和两个线束扣
19、如图布线，一头接到主板U上
20、连接线束F至Z
图示B和D处安装到位
21、拧上两颗螺丝a，安装驱动组件D
22、如图在A处，连接线束G至D
布线时注意线束夹及布线
注意两个线束扣
24、如图所示布置线束G，并连接到主板J上
25、打开右侧盖板
26、拧上一颗螺丝，安装右侧后盖板R
27、如果有接地端子，将其接上
注意防止线束被压住
28、拧上3颗螺丝，安装后盖板

东芝CV190故障说明书(1)

阅读后，请妥善保管说明书，以便随时可以使用。

在移置或转卖该制品时，必须将说明书与制品一起移交。

目录1.目的2.应用3.故障时的处理4.故障处理步骤5.出错以及跟踪5.1种类和不同点5.2复位重设的方法6. 出错数据群7. 故障跟踪数据8. 为了防止连续故障的注意事项9. 保护回路说明10. 电源方面11. 检查表11.1错误编码检查表11.2跟踪数据检查表1.目的标准型电梯(CV190),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收集，调查方法以及结果的推论有关事项方面的调查方法为目的。

2.适用适用于标准型电梯(CV190)。

3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。

2)PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认 PU基板上的7segLED的显示。

3)PU基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。

b)通常，只显示出参考层。

c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。

d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。

e)“EE”显示错误数据不清除的话，就不能复原。

f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。

h)在上页特别是故障时注意必要的为以下表示EE …错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

Fd … CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。

TB6560AHQ芯片中文介绍

关于步进驱动器芯片TB6560AHQ的简单介绍目前市场上几乎看不到超过2A额定电流的两相双极型步进电机驱动器芯片，因为大电流所产生的热量会给设备带来严重问题。

东芝最新的TB6560AHQ步进电机驱动器芯片，通过采用BICD工艺将低电阻与高许可损耗封装相结合，使其与其它同类产品相比能够极大减少热量的产生，还能支持使用时钟输入控制的无微控制器应用环境下的微步驱动。

TB6560AHQ使用说明TB6560AH是东芝公司主推的低耗能、高集成两相混合式步进电机驱动芯片，配合简单的外围电路即可发出高性能的驱动电路。

一、特性：●双全桥M0srET驱动●耐压40v●电流3.5A(峰值)●具有整步、 1／2细分、1／8细分、l／16细分运行方式可供选择●内置温度保护及过流保护●采用HzIP25封装外●外围电路简单(本公司提参考驱动电路资料)二、管脚说明：1、TQ2：自机力矩控制端，既可以选择工作电流，又可以在电机不转时作伴电流锁定功能2、TQ13 、CLK输入脉冲4、ENABLE：使能端5、RESET：上电复位6、地线7、CSC：斩波频率控制端：C 1000PF，f=44KHz ；C=330PF，f=130KHz8、vH：驱动电压小于40VDC9、MH：电机绕组B相10、地线11、RB：B相电流检测端，须大于0.2Ω 0.2 Ω／IW=2.5A 0.22 Ω／lW=2.OA0.3Ω／IW=I.5A 0.35Ω／1W=I.25A 0.47Ω／IW=IA12、MB-；电机绕组B相13、MA；电机绕组A相14、RA；A相电流检测端，须大于0.2Ω 0.2Ω／IW=2.5A 0.22Ω／IW=2.OA0.3Ω／1w=1.5A 0.35Ω／IW=I.25A 0.47Ω／IW=IA15、地线16、MA-：电机绕组A相17、空18、VH驱动电压小于40VBC19、TSD温度保护，芯片温度大于150℃自动断开所有输出20、VCC：5V稳压电源21：DIR正反转控制22、M2细分数选择端23、Ml细分数选择端24、PFD2：衰减方式控制端25、PFDI：衰减方式控制端轩波频率说明电容值：450P僵满衰减：2细分轩波时间：40us 占空比(高—低)4—36快衰减：16细分轩波时间·40us占空比“(高-低)20-20电容值：150P满衰减：2细分轩波时间：15us 占空比(高一低):1.5—13.5 快衰减：16细分轩波时间：15u5 占空比(高-低)：7.5-7.5三、TB6560AHQ原理图四、封装图HZIP25-P-1.27 单位：mm。

东芝电梯符号说明

东芝电梯符号说明( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器)BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC CS-U 电流互感器 D 下方向开关D1~D8 D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R D12R D13R 再开门电阻D52R-1 D52R-2 D52R-3 D54R-2 D56R-1 D56R-2 D57R-1 D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL( ) 轿厢照明灯FLC 噪声滤波电容FLR( ) 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关( )GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关( )K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关( )KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 12LS 平层开关13LS 14LS 钢丝绳伸长补偿开关15LS 18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸) MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 1RF2 2RF1 2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45% U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80% 4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修。

HXD3C机车东芝电机配属

பைடு நூலகம்
3100929 3100956 3100958 3100934 3100961 3100970 3101003 3100940 3100937 3101016 3101014 3101008 3101037 3101019 3101050 3101071 3101077 3101045 3101105 3101044 3101110 3101081 3101072 3101049 3101086 3101108 3101121 3101132 3101134 3101155 3101148
3101112 3101168 3101160 3101053 3101184 3101143 3101146 3101208 3101206 3101205 3101204 3101125 3110104 3110127 3110139 3101203 3101264 3110128 3110110 3110120 3110109 3110140 3101250 3101222 3101227 3110150 3110169 3110158 3110155 3101269 3101262 3110172 3110544 3110532 3110536 3110520 3110507 3110510 3110539 3110542 3110522 3110417 3110414 3110420 3110179 3110428 3110559
3101163 3101161 3101180 3101182 3101177 3101172 3101142 3101239 3101225 3101241 3101223 3101127 3110130 3101247 3110141 3110116 3110126 3101245 3110112 3101265 3110107 3101260 3101243 3101259 3101232 3110153 3110156 3110146 3110161 3101233 3101255 3101242 3110519 3110527 3110550 3110529 3110406 3110181 3110432 3110545 3110421 3110177 3110184 3110402 3110413 3110513 3110611

东芝CV190故障说明书(1)

阅读后，请妥善保管说明书，以便随时可以使用。

在移置或转卖该制品时，必须将说明书与制品一起移交。

2.适用适用于标准型电梯(CV190)。

3.故障时的处理1)状态的调查优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要原因不明。

2)PU基板·错误确认到达现场之后，为了检查确认有无错误，请检查确认 PU基板上的7segLED的显示。

3)PU基板7segLED显示a)通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。

b)通常，只显示出参考层。

c)管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。

d)错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。

e)“EE”显示错误数据不清除的话，就不能复原。

f)错误清除时，只最优先显示“CL”.g)关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。

h)在上页特别是故障时注意必要的为以下表示EE …错误发生由于错误被记录着，因此按照检查表检查错误编码等各种数据。

Fd … CC回路·CUT安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有可能CC回路被断路着的，因此必须调查。

东芝CV330A资料

上述带—保险除3FA、3FB 可安装上外，其他保险必须拆除，否则在安装过程中操作不当易造成PU、I/O、及操纵盘基板烧毁。

2.高层及带停电平层的电梯会增加1F-5、2F-5、2F-3等保险安全回路说明1、端子排符号排序PC1C NC NC NC NC P24A P24A P24A P24A NC2….NC2共8个 KNOR R201 T201 NC BKC A2 A7 A10 A11 DC HDC CC DLS2、安全回路封线解析PC1C-A2：机房急停(CCS)、底坑急停两个(1KS1,1KS2)A2-A7：轿顶急停(2KS)、安全钳开关(SOLS)A7-A10：上极限(2LS)、下极限（1LS），轿厢缓冲器开关（BUFS1），对重缓冲器开关（BUFS2），涨绳轮开关（GRS）A10-A11：限速器开关(SLS)A11-HDC：厅门联锁(20+NLS)HDC-DCR：轿门联锁(GLS)走慢车封线1、试运行慢车：①机房打检修②PC1A与A11封③门联锁短封钥匙扳到封闭一侧④CNH1-1（DNLS）、CNH1-2（UPLS）、KNOR与E（地线）短封⑤正确接上码盘线BP5A\BN5A\\PNS\DNS\ZNS⑥接上抱闸线B1，B2⑦插上CNMB插子（抱闸微动开关）CNM12温控开关2、电机线及码盘线接法注：现场安装发现电梯反向的，将U和W调换一下，同时将PNS和DNS调换，方向即改过来了。

一般故障分析1、控制柜继电器排序RLR LZN LBKR SMR 1BKR 2BKR KNORR AMC1 AMC2■■■■■■■■■2、控制柜接触器排序（控制柜左下角）AMC1 AMC2 SC 1BK 1BKX 2BK3、读故障号●●●MOD NUM STB ●PRS①按动最左面〈MOD〉按钮两下，PU基板上显示后面O闪烁②按中间〈NUM〉按钮8下，至显③连续按最后面的〈STB〉按钮，第9下显示出来的数既是故障号④调出故障号后，按动右下角的〈PRS〉按钮一下就恢复原来状态了4、清除故障，解决一般死机状态①按动最左面〈MOD〉按钮两下，PU基板上显示后面O闪烁②按中间〈NUM〉按钮，至显③按右面〈STB〉一下显E1，按〈STB〉一下显OE④按右面〈STB〉一下显E1，按〈NUM〉一下显E2，按〈STB〉一下显OE⑤按右面〈STB〉一下显E1，按〈NUM〉两下显E3，按〈STB〉一下显OE⑥按〈MOD〉按钮一下，清除故障完毕5、故障编码表Ⅰ、故障代码30（STH）检查出暂存器发热异常，电梯停止后SMC跳闸。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

机种一览
外壳结构全封闭外冷式防滴保护型
安装方法底脚安装
法兰盘式轴向下安
装
底脚安装
法兰盘式轴向下安
装外观
极数246246246246
输出
(kW)
0.4□□□□□□
0.75□□◎□□◎□□□□□□
1.5◎◎◎◎◎◎□□□□□□
2.2◎◎◎◎◎◎□□○□□○
3.7◎◎◎◎◎◎○○
5.5◎◎◎◎◎◎
7.5◎◎◎◎◎◎
11◎◎◎◎◎◎
15◎◎◎◎
18.5◎◎
型式符号说明
东芝三相马达的结构说明
型（TYPE）表示电气的特征。

式（FORM）表示机械的特征。

（注1）L、K、A附加在轴承符号的后面
（注2）仅限于机座号100L以下
标准规格
项目内容
1额定电压
额定频率
380V-50Hz *1，2
2外壳构造及型式
符号
外壳构
造
保护方
式
冷却
方式
安装方式
型式符号
2极直接启动
直接皮带传
动通用
全封闭
风扇型
IP44*IC4
底脚安装
IMB3
FCKK8、
FCKA21
FBKK8、
FBKA21
法兰盘式轴向
下安装IMV1
FCKLK8、
FCKLA21
－
防滴保
护型
IP22IC0
底脚安装
IMB3
DCKK8、DCK8
DBKK8、
DBK8
法兰盘式轴向
下安装IMV1
DCKLK8－
* 无接线盒机种为IP40。

3绝缘的种类耐热级别机座号
E 种绝缘112M以下* 注1
B 种绝缘132S～160L * 注2
* 注1（全封闭外冷式）－2极、4极－1.5－3.7kW是B种绝缘
* 注2（全封闭外冷式）－2极－7.5、15、18.5kW、4极－15kW是F
种绝缘
4额定时间连续
5旋转方向从负荷侧看是逆时针方向
6周围
条件
冷媒温度-20～40℃
湿度
全封闭外部风扇型…………………100％以下
防滴保护型………………………… 85％以下标高1000m以下
气体、蒸汽不允许有腐蚀性、爆发性气体及蒸汽
7接线盒
机种安装位置进线口方向
全封闭风扇
型
底脚安装
从轴端看左
侧
朝下（可90°间隔变更方向）法兰盘安
装
机壳部分
防滴保护型
底脚安装
从轴端看左
侧
朝下（可90°间隔变更方向）法兰盘安
装
机壳部分
8引出线输出
(kW)
机座号
引出端
子数
接线方式
3.7以
下
71M～
112M
3
螺旋接线座接线方式（6极3.7kW是双头
螺拴型接线座接线方式）
5.5～
18.5
132S～
160L
6
双头螺拴型接线座接线方式（可以星型、
三角形起动）
导线式压接端子接线方式（可以星形、三
角形起动）
9涂色灰色（JIS表示符号N7近似色）10規格JIS、JEC、JEM
* 1 关于其他的电压、频率也能制作。

请到我公司咨询。

* 2 变频器驱动的时候，另行规定。

外形尺寸
全封闭外冷式(IP44)底脚安装0.1kW～18.5kW
防滴保护型(IP22)底脚安装0.75kW～3.7kW
全封闭外部风扇型(IP44)法兰盘型(轴向下安装IMV1)0.2kW～18.5kW
防滴保护型(IP22)法兰盘型(轴向下安装IMV1)0.75kW～2.2kW
全封闭外冷式(IP44)底脚安装0.1kW～18.5kW
图 1
图 2
图 3
机座输出（ｋＷ）绝图尺寸（MM）
号
2极4极6极缘
种
类
号
ＡＢＣＤＥＦＧＨＩＪＫL MＮＲＺ
Ｘ
Ｂ
Ｏ
Ｊ
Ｋ
71M 0.40.4
0.2E112176.57115056452.3146-30252411401101207X845-8 0.40.4
80M0.750.750.4E1133958017062.5504.5165-35-27316513014010X850-8
90L 1.5
1.50.75E2143113.590198706
2.510190-4040311.5176150168.510X1256-5
2.2
100L- 2.2 1.5E2157.5128100198807012200-4046350.520016819312X1463-5 112M3.7 3.7 2.2E2186134112214957012219261404638622016820012X1470-5
132S 5.5
5.5 3.7B2210.515213225210870152573035050449.526017523912X1489-5 7.5
132M-7.5 5.5B2229.517113225210889152573035050487.526021325812X1489-5
160M 11
117.5B330220516030412710518305351606062530825032314.5X18.5108-5 15
160L18.51511B328022716030412712718305351606062530829434514.5X18.5108-5
(1) C尺寸的公差是0 - 0.5 。

(2) S尺寸的公差为JIS B 0401（尺寸公差及配合）的φ14～28mm是j6、φ38 ～42 mm是k6。

(3) 轴端键及键槽依据JIS B 1301平行键及键槽。

键槽尺寸的容许公差是普通级（N9)。

(4) 关于驱动方式：2极是直接驱动、4极以上是以皮带驱动为标准。

另外，有关皮带的使用情况请通知我公司。

(5) 关于机座号71M的机种有不带接线盒和带接线盒两种（塑料接线盒）。

形状与图1多少有些不同。

(6) 关于机座号100L以下的种类、没有配带吊环。

额定表
防滴保护型
■2极机
■4极机
■6极机
全封闭外部风扇型
■2极机
■4极机
■6极机
结构图
■ 全封闭外部风扇型
■ 防滴保护型
标准接线盒尺寸
1
图
图3
订货须知
当您订货时对于马达的订货，请注明下列事项。

如属于标准规格以外的产品，请注明详细内容。

1. 您希望马达的种
类
a. 型(鼠笼型还是卷线型)，式(防滴保护型还是全封闭外部风扇型)
b. 输出
c. 极数、旋转速度
d. 电压、频率(有无变频器驱动请同时注明)
e. 额定时间
f. 耐热等级(周围温度、温度上升限度)
2. 配套机械的种类
a. 配套机械的种类(尽可能提供产品目录、图纸等)
b. 配套机械的数据(如果是泵，请注明流量、扬程等，同时注明数据的单位)
c. 使用增(减)速机时，其种类、增(减)速比
d. 使用程度，是24小时连续运转吗？还是8小时运转？一年中停止几次？起
动停止的频率(一个星期内)，有无微动(点动)？反相制动？
e. 配套机械的惯性力矩(J)(换算成马达轴的数据)(马达启动的时间、热容量的
决定需要)
f. 以前您使用的马达的厂家、结构、输出、外形图、特性等
3. 您需求的条件
a. 保护方式(IP44、IP22等)
b. 冷却方式(IC4等、IC0等)
c. 启动扭(转)矩（离心分离机、输送机等）
d. 最大扭(转)矩（冲压机、锻造机等）
e. 规定尺寸，绝对需一致的尺寸(机械安装部分等)、大致相同的尺寸(带有余
量)
f. 振动规定
g. 噪声杂音规定
h. 涂色(JIS 标示符号或颜色样本) i.
起动时间
Ｊ：配套机械＋电动机的J Ｎ：旋转速度（全负荷时）
Ｔａ：加速转矩（电动机转矩－配套转矩）
1.用于机床时，是否有轴端振摆、垂直度、偏心度等需求
4. 使用场
所a.室内使用、或室外使用
b.高温、寒冷
c.高湿
d.高度(标高到1,000m按标准)
e.是否灰尘多
f.外国(热带处理、标牌文字、电压、频率、规格、输出捆包)
5. 其他a.产量、需要量
b.希望价格
c.有需要、不需要报价用外形图以及必要的枚数。
