FANUC系统参数分析和调整
发那科系统参数调整
行自动初始化。断电再上电后，系统会自动加载部分
电机参数，如果在参数手册上查不到代码，则输入最
相近的代码。
• 初始化后根据主轴电机 参数说明书的参数表对照一下，
有不同的加以修改（没有出现的不用更改）。修改后
主轴初始化结束。
• 设定相关的电机速率（3741，3742，3743等）参数，
的另一组操作选择软键。
2021/7/21
发那科系统参数调整
7
• （5） 按[READ]软键，软键的显示变化如下：
• （6） 按[EXEC]软键，从输入/输出设备开始输
入参数。正在输入参数时，画面下部状态显示上
的“INPUT”会闪烁。
• （7） 当参数输入完成时，“INPUT”的闪烁停
止。如果想中途停止输入，请按RESET键。
的第一页。 2． 将光标移至“PARAMETER WRITE”处。
3.按软键[ON：1] 或输入1，再按软键[INPUT]，使
“PARAMETERWRITE” = 1。这样参数成为可写入状态，同时
2021/7/21
发那科系统参数调整
CNC发生P/S报警100（允许参数写入）。
2

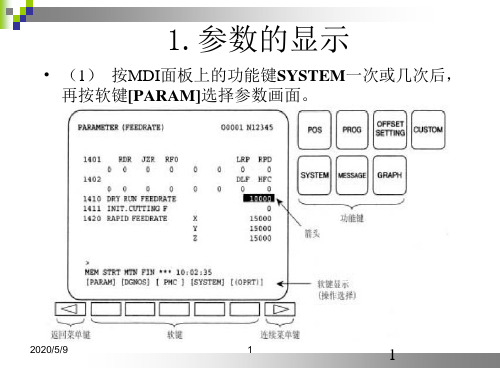

• （3） 按功能键SYSTEM一次或多次后，再按软键
入，软键显示将包括[NO.SRH]在内的操作选
择软键自动取代。按[OPRT]软键也能变更操
作选择软键的显示。
2021/7/21
发那科系统参数调整
1
2.用 MDI 设定参数
• （1） 将NC置于MDI方式或急停状态。
• （2） 用以下步骤使参数处于可写状态。 1． 按SETTING功能
键一次或多次后，再按软键[SETTING]，可显示SETTING画面
FANUC常用系统参数说明
FANUC常用系统参数说明FANUC常用系统参数是一些特定的数值，在FANUC系统中用来配置和调整机床和控制系统的功能和性能。
这些参数可以被读取、修改和保存，以满足特定的加工需求和设备配置。
下面是一些常用的FANUC系统参数的说明：1.机床坐标系参数（G53,G54-G59）：这些参数用于定义机床的坐标系。
每个坐标系可以代表不同的加工位置和工件夹持方式。
通过调整这些参数，可以在不同的工件加工过程中实现坐标系的切换和调整。
2.加工坐标系参数（G92）：这个参数用于定义加工过程中的零点和坐标系位置。
通过调整这些参数，可以将工件的零点和坐标系原点设置为加工过程中的任意位置。
3.进给速率参数（F）：这个参数用于定义进给速率。
通过调整这个参数，可以控制机床的进给速度，以便在不同的加工条件下达到最佳的加工效果。
4.进给倍率参数（G93,G94,G95）：这些参数用于设置进给倍率。
通过调整这些参数，可以在加工过程中调整进给速率的倍数，以满足不同的加工要求。
5.插补方式参数（G01,G02,G03）：这些参数用于定义插补方式。
通过调整这些参数，可以控制机床的插补方式，包括直线插补、圆弧插补等，以满足不同的加工需求。
6.主轴转速参数（S）：这个参数用于定义主轴的转速。
通过调整这个参数，可以控制主轴的转速，以满足不同的加工要求。
7.刀具半径补偿参数（G40,G41,G42）：这些参数用于刀具半径补偿。
通过调整这些参数，可以在加工过程中补偿刀具半径的影响，以确保加工轮廓的准确性和精度。
8.切削进给参数（G96,G97）：这些参数用于定义切削进给方式。
通过调整这些参数，可以选择恒速切削进给（G96）或恒功率切削进给（G97），以适应不同的切削条件。
9.向前补偿参数（G43,G49）：这些参数用于定义向前补偿。
通过调整这些参数，可以在加工过程中补偿刀具的尺寸和位置变化，以确保加工结果的准确性和精度。
10.循环启动参数（G80）：这个参数用于循环启动。
FANUC系统数控机床调试参数
FANUC数控机床调试参数系统第一次通电，必须把参数写保护打开（设定画面第一项PWE=1），否则参数无法写入。
在MDI方式下，按软键盘上的SYSTEM，在参数画面下将参数3190#6（CH2）设成1，断电重启，画面上的文字转换成中文。
注：无特殊情况下，第一次通电最好不要进行全清。
一、FSSB设定先把参数8130和1010的值设为3，表示3个轴；参数1023设成1；2；3，参数1902#0=0（当参数1902#1 ASE=1时，表示当选择FSSB自动设定方式时，自动设定完成）。
进入SYSTEM，按显示器下的键，画面进入伺服设定，初始化位设为0，将在表5中查得的电机代码输入（0i-Mate系列的Z轴电机代码要比X、Y两轴的代码大1）。
进入伺服调整画面，按照调试手册P15的图中设定X、Y、Z的各项，断电重启。
如果启动后不出现调试手册中P16表1的报警，则FSSB设定完成，否则重新设定FSSB（线路正常情况下）。
如果出现466号报警，将参数2165设为25、25、45（0i-Mate）；45、45、45（0i-MC），复位即可消除此报警。
二、主轴设定在参数4133中输入主轴电机代码（表6中查得电机代码），把4019#7设定为1进行自动初始化。
断电重启，设定参数3736为4095，3741号参数为电机的最高转速（即主轴电机的额定转速）。
注：参数4020与3741的值必须一致，否则主轴的转速将与倍率开关的档位不对应三、各种功能对应的参数设定0i-Mate系列按照调试手册中P25-P26的AI先行控制中的参数设定；0i-MC 系列按P26-P27的AI轮廓控制中的参数设定。
其中参数1432为4000~10000、1620为150、1621为80。
四、其它参数的设定当以上的参数设好之后，如无出现报警现象，将下面参数输入。
参数如下：参数号功能设定值范围0020 I/O通道选择（同设定画面中的设定）0——RS2324——卡138#7=1 MDN=1：使用存储卡进行DNC操作有效1002#0 JAX=1：手动和回参考点同时控制轴数为3轴1006#5 ZMI=1：回零时停在负方向1020 各轴的编程名称X——88Y——89Z——901022 基本坐标系中各轴的属性X——1Y——2Z——31023 各轴的伺服轴号X——1Y——2Z——31241 第二参考点的设定1300#2 存储式行程检测切换信号EXLM有效LMS=11320 机床正向软限位1321 机床负向软限位1401#4 进给率为0时快速移动停止RF0=11410 空运行速度5000mm/min1420 各轴快速移动速度8000 mm/min1421 各轴快速移动倍率的F0速度500 mm/min1422 最大切削进给速度6000 mm/min1423 各轴手动连续（JOG）进给速度1000 mm/min1424 各轴手动快速移动速度3000 mm/min1425 各轴返回参考点减速后（FL）的速度300 mm/min1622 插补后切削进给时间常数150 ms1624 插补后JOG进给时间常数20 ms1800#1 位置控制就绪信号PRDY接通之前，速度控制就绪信号VRDY先接通时，不出现伺服报警CVR=11821 各轴的参考计数器容量80001825 各轴的伺服位置环增益3000~50001851 各轴反向间隙补偿量2022 电机旋转方向（根据实际情况调整正负值）X——-111Y——111Z——1113003#0 互锁无效ITL=13003#2 各轴互锁无效ITX=13003#3 各轴方向互锁无效DIT=13003#5 限位开关零点触头接常闭DEC=0限位开关零点触头接常开DEC=13105#0 MDI方式显示DPF=13105#2 实际主轴速度和T代码显示DPS=13108#7 显示手动连续进给速度JSP=13111#0 显示伺服设定画面SVS=1 #1 显示主轴调整画面SPS=1#2 显示同步误差值是峰值SVP=13117#0 在程序检查画面显示打开或关闭主轴速度表和负载表SMS=13190#6 显示简体汉字CH2=13202#4 程序O9000~9999的编辑禁止（刀库用）NE9=13210加密3211解密3605#0 使用双向螺补功能BDP=13620~3627 螺距补偿的设定4077 主轴定位5001#5 刀具补偿用H代码TPH=1当5001#2 OFH=0时有效6071=6 当设为0时无效，M00不能调用9001~9009子程序6711加工零件数6712加工零件总数参数6711和6712的设定只有当6700#0 为0时有效7113 手轮进给倍率1008131#0 使用手轮进给HPG=1注：如果软键盘上的键值不对应，将参数3100#2置1，3100#3置0即可如果在手动和回参考点是不能同时控制3轴，将1002#0 JAX置1即可栅格量的调整：在诊断画面中，参数302号可以看到各轴的栅格量，最好应在4000~5000之间，栅格量的调整只要调整零点开关的位置当参数4020和3741不一致时，显示出来的主轴转速与主轴倍率选定的不对应攻丝参数设定5200#4（DOV）=1 刚性攻丝退刀时倍率有效（倍率值在参数NO.5211中设定）5200#5（PCP）=1 刚性攻丝不使用高速深孔攻丝循环5201#0（NIZ）=1 进行刚性攻丝的平滑处理5204#0（DGN）=1 在诊断画面上显示主轴和攻丝轴的偏差量的偏差值5210=29 指令刚性攻丝的M代码5211=200 刚性攻丝退刀时的倍率值5241=3000 刚性攻丝时主轴的最高转速（第1档）5242=3000 刚性攻丝时主轴的最高转速（第2档）5243=3000 刚性攻丝时主轴的最高转速（第3档）5261=2000 主轴和攻丝轴的直线加减速时间常数（第1档）5262=2000 主轴和攻丝轴的直线加减速时间常数（第2档）5263=2000 主轴和攻丝轴的直线加减速时间常数（第3档）5280=1000 刚性攻丝时主轴和攻丝轴的位置控制回路增益5300=20 刚性攻丝时攻丝轴的到位宽度5301=20 刚性攻丝时主轴的到位宽度5310=32000 刚性攻丝时攻丝轴移动时位置偏差的极限值5311=32000 刚性攻丝时主轴移动时位置偏差的极限值5312=800 刚性攻丝中攻丝轴停止时的位置偏差极限值5313=800 在刚性攻丝中主轴停止时的位置偏差极限值5314=32000 在刚性攻丝中攻丝轴移动时位置偏差的极限值。
FANUC系统参数说明
FANUC系统参数说明FANUC是一家全球领先的工业自动化解决方案供应商，拥有广泛的机器人、控制系统、CNC系统和工厂自动化技术。
在FANUC系统中，参数设置是非常重要的，它们决定了系统的运行方式、精度和性能。
以下是关于FANUC系统参数的详细说明：1.系统参数的作用：FANUC系统参数是用于设置控制系统中的各种参数，以确保机器的正常运行和满足具体的应用需求。
这些参数包括示教模式、过程参数、插补参数、电机参数等，通过调整这些参数，可以实现不同种类和复杂度的操作和加工。
2.示例参数说明：a.示教模式参数：示教模式参数用于设置控制系统的示教模式。
示教模式包括绝对坐标、相对坐标、增量坐标等不同模式。
使用不同的示教模式，可以实现不同方式的编程和操作。
b.过程参数：过程参数用于设置控制系统的运动过程参数，如加速度、减速度、最大速度等。
通过调整过程参数，可以实现机器在运动时的加速度和运动速度控制，以满足不同的加工需求。
c.插补参数：插补参数用于设置控制系统的插补方式和插补精度。
插补是指多个轴之间的相互关联运动，通过调整插补参数，可以实现不同程度的插补精度，以满足不同的加工要求。
d.电机参数：电机参数用于设置控制系统的电机参数，如电机类型、转速范围、电机参数等。
通过调整电机参数，可以实现不同类型和规格的电机的控制和运动控制。
3.参数设置方法：FANUC系统的参数设置通常通过控制面板上的菜单和相关指令来完成。
用户可以通过菜单界面来浏览、修改和保存参数设置，也可以通过指令和命令来直接修改参数值。
根据具体的参数类型和设置需求，用户可以选择不同的设置方法。
4.参数保存和加载：一旦参数设置完成，用户可以选择将参数保存到控制系统中的非易失性存储器中。
这样，在重启或重新加载控制系统时，之前保存的参数将被加载到系统中，以确保参数的一致性和稳定性。
5.参数备份和恢复：为了保证参数的安全和可靠性，用户可以定期对参数进行备份。
备份参数可以实现在系统崩溃、数据丢失或系统维修时能够迅速恢复参数。
发那科系统参数调整资料
9
9
4。系统调试参数设定
•
• 1. 2. 3.
4.
1）上电全清。上电时同时按MDI面板上
5.
RESET+DEL键。 全清后一般会出现如下报警： 100 参数可写入，参数写保护打开PWE=1 506/507 硬超程报警，PMC中没处理硬件超程信号， 设定3004#5OTH=1，可消除。 417 伺服参数设定不正确，检查诊断352内容，重设 伺服参数。 5136 FSSB放大器数目少。放大器没有通电或光缆 没有连接，放大器之间连接不对，FSSB设定没完成 （如要不带电机调试，把1023#设为-1，屏蔽电机， 可消除5136号报警。 根据需要输入基本功能参数8130-8135。检查参数 1010的设置（车床为2，铣床3/4）
2018/10/13
1
25
25
• 9.3100-3400有关显示参数。 如：3100#7显示器类型，0单色，1彩色 3100#2，#3键盘选择 3102，3190中文显示， 3104#3相对坐标预置， 3105#0实际进给速度显示 3105#2主轴和T代码显示 3106#5主轴位率显示 3108#7实际手动速度显示 3111#0伺服调整画面显示 3111#1主轴监控画面显示 3111#5操作监控画面显示 3112#0伺服波型画面显示，需要时1，最后要 为0。 2018/10/13 1 26 3201，3202，3220，3221，3290程序保护。
2018/10/13 1
19
19
• 3.1201-1300有关坐标系参数。 如：1221为G54工件坐标原点偏移量。 1222为G55工件坐标原点偏移量。 1223为G56工件坐标原点偏移量。 1224为G57工件坐标原点偏移量。 1225为G58工件坐标原点偏移量。 1226为G59工件坐标原点偏移量。 • 4.1300-1400有关工作区限制参数。 如：1320 各轴存储式行程检测1的正方向边 界的座标值 1321 各轴存储式行程检测1的负方向边 界的座标值 2018/10/13 1
FANUC伺服参数调整
伺服参数调整(详情参阅伺服参数手册)在系统连接并通电运行后，首先要进行伺服参数的调整，包括基本伺服参数的设定以及按机床的机械特性和加工要求进行的优化调整，如果是全闭环，要先按半闭环情况设定（参数1815＃1，伺服参数画面的N/M,位置反馈脉冲数，参考计数器容量），调整正常后再设定全闭环参数，重新进行调整。
一．参数设定（FSSB）1．参数1023设定为1；2；3等。
对应光缆接口X,Y,Z等。
2．参数1902.0#，1#＝0，伺服FSSB参数自动设定。
3．通过SYSTEM功能键进入FSSB画面。
4．先按【AMP】(放大器)，再按【OPRT】,输入1，选择【SETTING】。
如果正常设定，会出现000报警，关机再开机。
5．按【AXIS】,再按【SETTING】,6．FSSB设定完成。
二．伺服参数初始化设定1．把3111.0(SVS)设定为1显现伺服设定和调整画面。
翻到伺服参数设定画面，设定各项（如果是全闭环，先按半闭环设定）。
注：1）第一项（初始化位）设定为0，第二项为电机代码，第三项不需要设定，第四项CMR=2,(车床的X轴为1).2)柔性齿轮比N/M按以下公式计算：电机每转动1圈所需的位置脉冲数（微米）100万三．方向：标准设111，如果需要设定相反的方向，设－111。
速度反馈脉冲数为8192，位置反馈脉冲数12500，参考计数器容量：按电机反馈回来的位置脉冲数,即参考计数器=电机每转动1圈所需的位置脉冲数或其分之一（如果设定不合适，回零将不准）。
以上参数设定完成后，关断系统电源，重新开机，则伺服初始化设定。
四．伺服调整画面：设定时，首先将功能位（2003）的位3（PI）设定1（冲床为0），回路增益（1825）设定为3000（在机床不产生振动的情况下，可以设定为5000），比例，积分增益不要改，速度增益从200增加，每增加100后，用JOG方式分别以慢速和最快速移动坐标，看是否振动。
调整原则是：尽量提高设定值，但是调整的最终结果，都要保证在手动快速，手动慢速，进给等各种情况都不能有振动。
FANUC调试参数
FANUC机床调试参数系统第一次通电，必须把参数写保护打开（设定画面第一项PWE=1），否则参数无法写入。
在MDI方式下，按软键盘上的SYSTEM，在参数画面下将参数3190#6（CH2）设成1，断电重启，画面上的文字转换成中文。
注：无特殊情况下，第一次通电最好不要进行全清。
一、FSSB设定先把参数8130和1010的值设为3，表示3个轴；参数1023设成1；2；3，参数1902#0=0（当参数1902#1 ASE=1时，表示当选择FSSB自动设定方式时，自动设定完成）。
进入SYSTEM，按显示器下的键，画面进入伺服设定，初始化位设为0，将在表5中查得的电机代码输入（0i-Mate系列的Z轴电机代码要比X、Y两轴的代码大1）。
进入伺服调整画面，按照调试手册P15的图中设定X、Y、Z的各项，断电重启。
如果启动后不出现调试手册中P16表1的报警，则FSSB设定完成，否则重新设定FSSB（线路正常情况下）。
如果出现466号报警，将参数2165设为25、25、45（0i-Mate）；45、45、45（0i-MC），复位即可消除此报警。
二、主轴设定在参数4133中输入主轴电机代码（表6中查得电机代码），把4019#7设定为1进行自动初始化。
断电重启，设定参数3736为4095，3741号参数为电机的最高转速（即主轴电机的额定转速）。
注：参数4020与3741的值必须一致，否则主轴的转速将与倍率开关的档位不对应三、各种功能对应的参数设定0i-Mate系列按照调试手册中P25-P26的AI先行控制中的参数设定；0i-MC 系列按P26-P27的AI轮廓控制中的参数设定。
其中参数1432为4000~10000、1620为150、1621为80。
四、其它参数的设定当以上的参数设好之后，如无出现报警现象，将下面参数输入。
参数如下：参数号功能设定值范围0020 I/O通道选择（同设定画面中的设定）0——RS2324——卡138#7=1 MDN=1：使用存储卡进行DNC操作有效1002#0 JAX=1：手动和回参考点同时控制轴数为3轴1006#5 ZMI=1：回零时停在负方向1020 各轴的编程名称X——88Y——89Z——901022 基本坐标系中各轴的属性X——1Y——2Z——31023 各轴的伺服轴号X——1Y——2Z——31241 第二参考点的设定1300#2 存储式行程检测切换信号EXLM有效LMS=11320 机床正向软限位1321 机床负向软限位1401#4 进给率为0时快速移动停止RF0=11410 空运行速度5000mm/min1420 各轴快速移动速度8000 mm/min1421 各轴快速移动倍率的F0速度500 mm/min1422 最大切削进给速度6000 mm/min1423 各轴手动连续（JOG）进给速度1000 mm/min1424 各轴手动快速移动速度3000 mm/min1425 各轴返回参考点减速后（FL）的速度300 mm/min1622 插补后切削进给时间常数150 ms1624 插补后JOG进给时间常数20 ms1800#1 位置控制就绪信号PRDY接通之前，速度控制就绪信号VRDY先接通时，不出现伺服报警CVR=11821 各轴的参考计数器容量80001825 各轴的伺服位置环增益3000~50001851 各轴反向间隙补偿量2022 电机旋转方向（根据实际情况调整正负值）X——-111Y——111Z——1113003#0 互锁无效ITL=13003#2 各轴互锁无效ITX=13003#3 各轴方向互锁无效DIT=13003#5 限位开关零点触头接常闭DEC=0限位开关零点触头接常开DEC=13105#0 MDI方式显示DPF=13105#2 实际主轴速度和T代码显示DPS=13108#7 显示手动连续进给速度JSP=13111#0 显示伺服设定画面SVS=1 #1 显示主轴调整画面SPS=1#2 显示同步误差值是峰值SVP=13117#0 在程序检查画面显示打开或关闭主轴速度表和负载表SMS=13190#6 显示简体汉字CH2=13202#4 程序O9000~9999的编辑禁止（刀库用）NE9=13210加密3211解密3605#0 使用双向螺补功能BDP=13620~3627 螺距补偿的设定4077 主轴定位5001#5 刀具补偿用H代码TPH=1当5001#2 OFH=0时有效6071=6 当设为0时无效，M00不能调用9001~9009子程序6711加工零件数6712加工零件总数参数6711和6712的设定只有当6700#0 为0时有效7113 手轮进给倍率1008131#0 使用手轮进给HPG=1注：如果软键盘上的键值不对应，将参数3100#2置1，3100#3置0即可如果在手动和回参考点是不能同时控制3轴，将1002#0 JAX置1即可栅格量的调整：在诊断画面中，参数302号可以看到各轴的栅格量，最好应在4000~5000之间，栅格量的调整只要调整零点开关的位置当参数4020和3741不一致时，显示出来的主轴转速与主轴倍率选定的不对应攻丝参数设定5200#4（DOV）=1 刚性攻丝退刀时倍率有效（倍率值在参数NO.5211中设定）5200#5（PCP）=1 刚性攻丝不使用高速深孔攻丝循环5201#0（NIZ）=1 进行刚性攻丝的平滑处理5204#0（DGN）=1 在诊断画面上显示主轴和攻丝轴的偏差量的偏差值5210=29 指令刚性攻丝的M代码5211=200 刚性攻丝退刀时的倍率值5241=3000 刚性攻丝时主轴的最高转速（第1档）5242=3000 刚性攻丝时主轴的最高转速（第2档）5243=3000 刚性攻丝时主轴的最高转速（第3档）5261=2000 主轴和攻丝轴的直线加减速时间常数（第1档）5262=2000 主轴和攻丝轴的直线加减速时间常数（第2档）5263=2000 主轴和攻丝轴的直线加减速时间常数（第3档）5280=1000 刚性攻丝时主轴和攻丝轴的位置控制回路增益5300=20 刚性攻丝时攻丝轴的到位宽度5301=20 刚性攻丝时主轴的到位宽度5310=32000 刚性攻丝时攻丝轴移动时位置偏差的极限值5311=32000 刚性攻丝时主轴移动时位置偏差的极限值5312=800 刚性攻丝中攻丝轴停止时的位置偏差极限值5313=800 在刚性攻丝中主轴停止时的位置偏差极限值5314=32000 在刚性攻丝中攻丝轴移动时位置偏差的极限值。
FANUC参数介绍
FANUC参数介绍FANUC是日本一家知名的工业机器人和数控系统制造商，其数控系统被广泛应用于各种机械加工领域。
作为数控系统的核心部分，FANUC参数起着至关重要的作用。
本文将介绍FANUC参数的作用、应用和相关注意事项。
FANUC参数是一组用于配置和控制机器的变量，在数控系统中起着重要的作用。
通过修改参数的值，可以调整机器的运行速度、控制方式、轴的移动范围等。
因此，了解和熟练掌握FANUC参数对于操作和调试机床非常重要。
首先，我们来看一下FANUC参数的类型。
FANUC参数分为系统参数和用户参数两种类型。
系统参数是由FANUC进行设定的，用于配置数控系统的一些基本参数，如输入/输出口的配置、通信设置、系统功能等。
用户参数是由机床操作人员进行设定的，用于根据具体的加工需求进行调整，如进给倍率、快速移动速度、加工尺寸补偿等。
在实际应用中，我们需要根据具体的机床类型和加工要求来设置FANUC参数。
首先，我们需要了解参数的含义和作用。
在FANUC参数手册中，会详细介绍每个参数的功能和取值范围。
例如，进给倍率参数用于控制机床的进给速度，通过调整进给倍率可以实现快速移动和精细加工之间的平衡。
另外，还有一些重要的参数如坐标系设定、刀具半径补偿、加工样式选择等，这些参数的设定直接影响到机床的加工精度和效率。
在设置FANUC参数时，需要注意一些细节。
首先，修改参数前一定要备份原始参数，以防止误操作导致的系统故障。
其次，只有经过培训和了解机床加工原理的操作人员才能进行参数设置，以确保设置的参数合理有效。
此外，修改参数后需要进行验证和调试，确保机床的性能和加工质量符合要求。
除了基本参数之外，FANUC还提供了一些高级参数和专用参数，用于扩展和优化机床的功能。
例如，切削参数和进给参数可以根据具体的切削条件来调整，以提高切削效率和减少加工时间。
另外，还有一些专门用于控制机床行为的参数，如X轴伺服误差补偿、轴的相对运动模式等。
1 FANUC_0i系统参数的修改
2、一台数控机床的轴显示分别为A轴和B轴， 不显示X轴和Z轴，无法有X和Z字母进行编程。
3、一台数控机床，当运行伺服电机正向行走时， 发现伺服电机反向行走，当运行伺服电机反向 行走时，发现伺服电机正向行走。 2022是111时正常，而2022是-111时则会反向。
4、在采用G00快速定位时，发现坐标轴移动速 度非常慢，请问如何排除；
请分别指出下面参数 的类型？ 如下参数的类型： 参数0000 0000 1010 参数0012 X 0000 0001 Z 0000 0000 参数0103 11 参数1020 X 88 Y 89 Z 90 参数1320 X 30000 Z 30000
位型 位轴型 字节型
字节轴型
双字轴型
三、FANUC0i系统通用参数
四、通用系统参数的修改
Байду номын сангаас
（一）打开参数写保护开关 （二）根据参数号查找参数 （三）修改参数值
（一）打开参数写保护开关
（一）打开参数写保护开关
（二）根据参数号查找参数
（二）根据参数号查找参数
（三）修改参数值
五、常用参数的作用
1、一台数控机床，按照公制尺寸的图纸加工， 结果加工出的零件尺寸均不符合要求，零件尺 寸不是公制，全部是英制，请问如何解决这个 问题；
1、有关SETTING参数号0000~0023。 2、与各轴的控制和设定单位相关的参数号1001～ 1023。这一类参数主要用于设定各轴的移动单位、各 轴的控制方式、伺服轴的设定、各轴的运动方式等等。 3、与机床坐标系的设定、参考点、原点等相关的参 数号1201～1280。这一类参数主要用于设定机床的 坐标系的设定，原点的偏移、工件坐标系的扩展等等。 4、与存储行程检查相关的参数号：1300～1327。这 一类参数的设定主要是用于各轴保护区域的设定等等。
FANUC系统数控机床调试参数
FANUC系统数控机床调试参数在FANUC系统数控机床调试参数方面，有以下几个关键的参数需要注意调整和优化。
首先是加工切削参数，如进给速度、主轴转速、切削深度等。
根据工件材料和加工要求，需要根据实际情况调整这些参数，以获得最佳的加工效果。
进给速度和主轴转速的选择是根据切削力的大小和切削削屑的排出要求来确定的。
切削深度是根据工件材料的韧性和刚度、刃磨质量来确定的。
第二个参数是工具补偿参数。
工具的几何参数和偏差会影响到加工的精度和质量。
需要根据实际情况进行工具测量和补偿，确保加工结果符合要求。
在进行工具补偿时，需要考虑工具的磨损情况和工件的尺寸变化，及时进行补偿调整，以保证加工质量。
第三个参数是机床几何误差补偿参数。
机床的传动系统、导轨系统等都会存在一定的误差，这些误差会对加工结果产生影响。
通过测量和调整机床的几何误差补偿参数，可以提高加工精度和质量。
常见的几何误差包括直线度、平行度、垂直度等，需要根据实际情况进行测量和调整。
第四个参数是检测和调整系统精度的参数。
在进行调试时，需要对系统的精度进行检测和调整。
包括坐标系误差、固定循环误差、热补偿精度等。
根据实际情况进行调整和校正，以提高机床的精度和稳定性。
最后是工作参数的调试。
在调试时，需要根据实际工作情况进行合理的工作参数设定。
包括工件装夹方式、刀具刀路、切削冷却液的使用等。
根据实际情况进行调整和优化，以确保加工过程的安全和稳定。
总之，FANUC系统数控机床调试参数需要综合考虑切削参数、工具补偿参数、机床几何误差补偿参数、检测和调整系统精度的参数以及工作参数等多个方面。
通过合理的调试和优化，可以提高机床的性能和加工质量。
