无创呼吸机工作原理
无创呼吸机工作原理
无创呼吸机工作原理无创呼吸机是一种用于治疗呼吸系统疾病的医疗设备，它通过提供正压气流来帮助患者呼吸。
与传统的有创呼吸机相比，无创呼吸机不需要插入气管导管，可以减少患者的不适感和并发症的风险。
无创呼吸机的工作原理基于两个主要的机制：正压通气和呼气末正压。
正压通气是指通过向患者提供正压气流，使气道保持开放，增加肺容积，改善通气功能。
当患者呼气时，呼吸机会提供一定的正压气流，使气道内的气压保持在一个较高的水平，防止气道塌陷和肺泡萎陷，从而保持通气。
呼气末正压（EPAP）是指在患者呼气时，呼吸机提供的正压气流仍然存在，以维持气道的稳定性。
这种正压气流可以减少气道阻力，改善气体交换，防止呼气时气道塌陷，从而提高通气效率。
无创呼吸机通常由以下几个组件组成：呼吸机主机、面罩或鼻罩、管路和滤芯。
呼吸机主机是无创呼吸机的核心部分，它包括压力传感器、流量传感器、控制系统和电源系统。
压力传感器和流量传感器用于监测患者的呼吸状态和气流量，控制系统根据传感器的反馈信号来调整呼吸机的工作模式，电源系统为呼吸机提供电力。
面罩或鼻罩是与患者接触的部分，用于将正压气流传递给患者的呼吸道。
面罩通常覆盖患者的口和鼻，鼻罩则只覆盖鼻子。
这些接触部位通常配有柔软的垫子，以确保患者的舒适性。
管路用于连接呼吸机主机和面罩/鼻罩，将正压气流传递给患者的呼吸道。
管路通常由柔软的材料制成，以便患者在使用过程中的移动和转身。
滤芯是用于过滤空气中的颗粒物和微生物的部件，以确保患者吸入的气体是干净和安全的。
在使用无创呼吸机时，医生会根据患者的具体情况和病情选择合适的呼吸机模式和参数。
常见的呼吸机模式包括压力支持通气（PSV）、同步间歇指令通气（SIMV）和自主通气（CPAP/BiPAP）等。
这些模式可以根据患者的需要来调整呼吸机的工作方式和压力水平。
总而言之，无创呼吸机通过提供正压气流来帮助患者呼吸，并通过正压通气和呼气末正压机制来改善通气功能和气体交换。
无创呼吸机工作原理
无创呼吸机工作原理
无创呼吸机是一种无创性的呼吸支持技术，其作用是通过调节气道内部的压力来帮助病人呼吸。
它采用一套非侵入性的机械装置，能够模拟人体呼吸，从而帮助病人完成正常的呼吸循环。
无创呼吸机的工作原理是通过一组由电机和驱动器组成的活动部件，在气道内创建恒定的压力，以模拟人体的自然呼吸过程。
在患者吸气时，无创呼吸机会将气体送入患者的气道，在患者呼出气体时，它会通过一个排气口将气体排出，从而实现呼吸的完整循环。
此外，无创呼吸机还具有一些其他功能，比如能够控制气道内部的压力，以保持气道的开放，并调节气体流量，以减少病人的负担。
此外，它还能够帮助病人控制呼吸率，以改善呼吸状况。
无创呼吸机的应用非常广泛，用于治疗各种呼吸疾病，比如慢性阻塞性肺病、哮喘和支气管炎等。
它能够有效地改善病人的呼吸状况，减轻病人的痛苦，并延长病人的生命。
总之，无创呼吸机是一种有效的无创性技术，能够帮助病人实现正常的呼吸循环，调节气道内部的压力，减轻病人的痛苦，改善病人的呼吸状况，并延长病人的生命。
呼吸机的原理和应用场景
应用呼吸机的优势
改善呼吸 1
提供氧气，缓解呼吸困难。
促进康复 2
给予肺部休息，加速恢复。
提高生存率 3
维持生命体征，挽救生命。
增强生活质量 4
改善睡眠，提高活动能力。
呼吸机的使用流程
评估患者
1
评估患者病情，判断是否需要使用呼吸机。
2
选择模式
根据患者病情选择合适的呼吸模式。
设置参数
3
根据患者需要设置呼吸频率、潮气量等参数。
监测系统
实时监测患者的呼吸状态，如 呼吸频率、潮气量、血氧饱和 度等。
吸入系统的功能
空气或氧气供应
吸入系统负责提供空气或氧气，作为患者呼吸的来源。
压力调节
调节气流的压力，确保患者能够有效地吸入气体。
流量控制
控制进入患者气道的流量，根据患者的需要进行调节。
温度和湿度控制
调节气流的温度和湿度，避免患者气道干燥。
心肺复苏
在心肺复苏过程中，呼吸机可以提供持 续的人工呼吸，帮助患者恢复心肺功能
。
3
4
中毒性呼吸衰竭
当患者因药物中毒导致呼吸衰竭时，呼 吸机可以提供氧气，维持患者生命。
创伤性呼吸衰竭
当患者因外伤导致呼吸衰竭时，呼吸机 可以提供人工呼吸，帮助患者恢复呼吸
功能。
呼吸机在家庭护理中的应用
舒适便捷
患者可以在熟悉的家庭环境中接 受治疗，提高生活质量。
呼吸机在肺部疾病中的应用
慢性阻塞性肺病 (COPD)
COPD 患者呼吸困难，呼吸 机辅助吸入氧气，改善肺功能 ，提高生活质量。
肺炎
肺炎患者呼吸衰竭，呼吸机提 供人工呼吸，帮助肺部恢复， 预防感染。
肺栓塞ห้องสมุดไป่ตู้
无创呼吸机工作原理

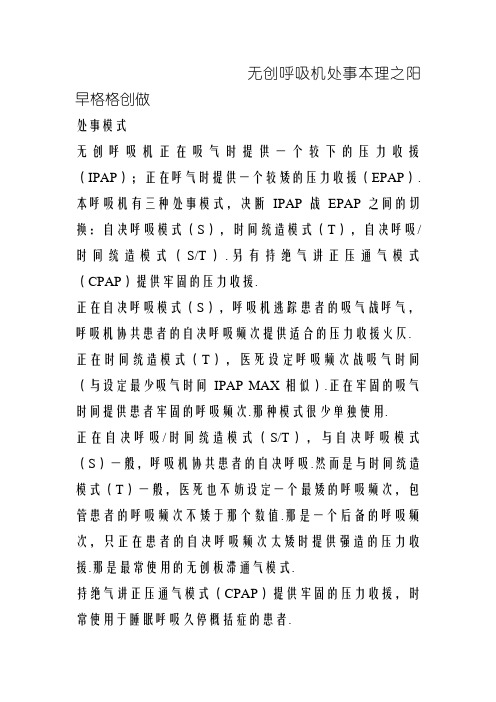

无创呼吸机处事本理之阳早格格创做处事模式无创呼吸机正在吸气时提供一个较下的压力收援（IPAP）；正在呼气时提供一个较矮的压力收援（EPAP）.本呼吸机有三种处事模式，决断IPAP战EPAP之间的切换：自决呼吸模式（S），时间统造模式（T），自决呼吸/时间统造模式（S/T）.另有持绝气讲正压通气模式（CPAP）提供牢固的压力收援.正在自决呼吸模式（S），呼吸机逃踪患者的吸气战呼气，呼吸机协共患者的自决呼吸频次提供适合的压力收援火仄.正在时间统造模式（T），医死设定呼吸频次战吸气时间（与设定最少吸气时间IPAP MAX相似）.正在牢固的吸气时间提供患者牢固的呼吸频次.那种模式很少单独使用.正在自决呼吸/时间统造模式（S/T），与自决呼吸模式（S）一般，呼吸机协共患者的自决呼吸.然而是与时间统造模式（T）一般，医死也不妨设定一个最矮的呼吸频次，包管患者的呼吸频次不矮于那个数值.那是一个后备的呼吸频次，只正在患者的自决呼吸频次太矮时提供强造的压力收援.那是最常使用的无创板滞通气模式.持绝气讲正压通气模式（CPAP）提供牢固的压力收援，时常使用于睡眠呼吸久停概括症的患者.触收与切换患者的呼吸节奏与呼吸机提供的压力收援之间必须共步协做才搞达到良佳的板滞通气的效验.呼吸机赶快的战稳当的检测到患者的吸气战呼气全力，才搞达到人机的共步协做.本呼吸机使用压力战流量传感器透彻的丈量患者的吸气战呼气全力.本呼吸机通过估计吸气气流的减少去检测到患者吸气的启初.当吸气气流减少到一定火通常，呼吸机则由EPAP转化成IPAP.呼吸机由EPAP到 IPAP的转化称之为触收.相似的，当吸气气流缩小到一定火通常，呼吸机则由IPAP 转化成EPAP.由IPAP背 EPAP的转化称之为切换.自动漏气补偿本呼吸机具备独有的自动漏气补偿功能.本呼吸机通过连绝的战自动的安排前提气流，检测战补偿漏气，去保证稳当的触收战切换.吸气时间统造吸气时间统造也是本呼吸机所独有的功能，它允许医死对于呼吸机花正在IPAP的最短时间战最万古间节造举止树立.IPAP的最短时间战最万古间节造是盘绕患者理念的自决吸气时间举止树立，为患者能自动切换到EPAP提供一个“机会窗”.IPAP的最短时间节造是通过次要菜单中的IPAP MIN条目举止的，IPAP的最万古间节造是通过主菜单中的IPAP MAX条目举止的.正在需要时通过对于吸气时间举止灵验的节造大概者延少，使人机不妨共步协做普遍，吸气时间统造的IPAP MIN 战IPAP MAX参数正在那个圆里起要害效率.那给临床医死正在治疗分歧徐病情况时提供了很大的机动性，共时保证万一出现洪量的经心漏气大概者里罩漏气时仍旧不妨人机协做.吸气降下时间的调解吸气降下时间（RISE TIME）是指压力从EPAP降下到IPAP所耗费的时间.吸气降下时间不妨树立为最小（MIN），那是最快的RISE TIME树立，也不妨树立为从150毫秒到900毫秒，公有连绝50个可采用的数值.当呼吸机从EPAP转化成IPAP时，RISE TIME统造压力降下的速度.RISE TIME设定的数值越大，压力从EPAP降下到IPAP 耗费的时间越少，普遍能使患者越收恬静.那样患者不妨吸进充分的气流，正在屡屡转化到IPAP压力火通常，患者不会感觉受到气流的冲打.然而是，如果患者有较下的通气需要，该当将RISE TIME设定为MIN，那是最快的RISE TIME树立，不妨助闲降矮患者的呼吸功.RISE TIME该当树立得比患者的吸气时间要短，可则患者不耗费所有时间正在IPAP的压力火仄，通气会受到效率.呼吸机不允许RISE TIME超出IPAP MAX，以保证仄安.提供的压力通过内置的压力传感器丈量提供的压力，呼吸机通过连绝的丈量提供的压力，并与设定的压力比较，动背安排压力收援的火仄.每秒钟约安排80次，使呼吸机赶快的补偿变更的漏气战睦流条件，脆持宁静的压力收援.板滞报警本呼吸机提供一种报警声音，三种启示灯，提示大概效率治疗的板滞障碍.有矮压报警，下压报警，电源障碍报警，断启连交战过热报警.里罩报警本呼吸机有可采用的里罩脱降报警功能，正在出现过分漏气时激活.“MASK OFF（里罩脱降）”也出当前液晶隐现屏上.里罩脱降报警不妨通过次要菜单上的MASK ALARM （里罩报警）菜单激活大概者与消.。
呼吸机的使用及护理ppt课件
打开主机 开关
打开湿化 器调节温 度
选择模式 调节参数 设置报警
上机
可编辑课件
7
安装连接
•
（一）外部呼吸管路的安装连接
•
出气口 加热湿化器 集水罐 吸气端口
•
• 呼吸机
“Y”形管→患者端
•
模拟肺
•
进气口
集水罐
呼气端口
•
（二）加热湿化器的安装连接与调节：安放滤纸；加
• 蒸馏水 ；螺丝固定 ；管道连接；调节湿化温度 。
可编辑课件
9
呼吸机的报警设置
1.高压：峰压+10cmH2o 2.低压：peep+ 5cmH2o 3.低潮气量：250-400ml 4.低分钟通气量：100ml/kg 5.高呼吸频率：35次/分
可编辑课件
10
AC SIMV
SPONT
可编辑课件
11
呼吸机的简要说明--常用模式
1、辅助/控制模式（A/C） --操作者设定范围内控制呼吸机通气。所有呼吸都为强制呼吸，可以是压力控制
可编辑课件
17
呼吸机的操作流程
使用前监测
连接管路，连接电源、氧气、压缩空气气源并开机
调节呼吸机参数：呼吸模式，呼吸频率、吸入氧浓度、 潮气量、吸气流速、呼吸比、触发灵敏度等
呼吸机报警限的设置
调节湿化器
连接模肺，确定呼吸机工作状态
连接病人，随时监测观察心率，血压，血氧饱和度， 潮气量，每分通气量，呼吸频率气道压力等变化
可编辑课件
21
呼吸机的报警与处理方法(2)
低气道压力 保证病人通气稳定充分
人工气道与呼吸机管道连接不紧造 成的漏气，管道断开或接头连接不 紧；管道破损。
无创呼吸机临床应用原理及技巧课件
2≈30%，
（3）呼气灵敏度与吸气时间的关系
（4）呼气灵敏度的主要临床意义：
a、提高血氧浓度：提高 ESNS, 吸气时间延长，增加
氧合的时间，提高血氧浓度；
b 、 降低 RR ：适当提高 ESNS ，可逐渐降低患者呼吸
频率；
c、改变潮气量：提高ESNS，就会增加吸气时间及潮
气量，降低ESNS档位会缩短吸气时间， 降低潮气量
吸气灵敏度：
三、目标潮气量功能（TVV）
1、举例说明：
患者50kg, 理论潮气量按6~12ml/kg计，设取 中间值10ml/kg,则患者目标潮气量为500ml， 吸气压力设为8~16cmH2o, 呼吸机探测到患者 呼吸末达到设定的潮气量时，将自动提升吸气 压力，达到预设的目标潮气量 。
2、目标潮气量通气特点：
6
2、T模式
Timed时间控制模式 • 病人无自主呼吸或不能自主触发呼吸机送气， 呼吸机完全控制病人的呼吸，提供IPAP、 EPAP、BPM、Ti • 主要用于无自主呼吸或自主呼吸弱的病人
73、SΒιβλιοθήκη T模式Spontaneous/Timed 自主呼吸与时间控制自动切换模式 • 当病人的呼吸周期小于后备通气频率对应的周期时， 为S模式；当病人的呼吸周期大于后备通气频率时， 为T模式 • 自动切换点：后备通气频率对应的周期 • 如：BPM=10次/分，呼吸周期=60秒/10=6秒，则呼 吸机等待6秒，如病人在6秒内能触发呼吸机，呼吸 机则为S工作模式，相反为T模式
一、无创呼吸机的通气模式
• S：自主呼吸模式
• T：时间控制模式 • S/T：自主呼吸/时间控制自动切换模式 • CPAP：持续气道正压通气模式 • PC：压力控制模式
5
BIPAP 无创呼吸机操作原理及使用 说明书
医疗设备信息B IPA P 无创呼吸机操作原理及使用章曙光(云和县人民医院,浙江云和323600)[摘要]本文着重介绍了B IPA P 无创呼吸机操作原理及基本使用原则。
为了防止概念混淆,特别对英文缩写同为B IPA P 的双相气道正压通气作了简要的对比说明。
[关键词]双水平气道正压无创呼吸机;操作原理[中图分类号]T H789[文献标识码]C[文章编号]1007-7510(2005)01-0032-02The o p era tion p r inc i p le an d usa g e of BIPAP ventila torZHA N G Shu -g ua n gAbstract :This p a p er p rese nt s t he o p eratio n p ri nci p le a nd usa g e of B IPA P ve ntilato r.A co m p ariso n bet wee n B IPA P a nd co nve ntio nal ve ntilatio n mo dalities is also i ncluded.Ke y words :bi -level p o sitive airw a y p ressure (B IPA P )ve ntit ato r ;o p eratio n p ri nici p le[收稿日期]2004-06-14在非典流行期间,根据上级非典防治部署要求,大部分非典防治定点医院都配备了无创呼吸机。
无创呼吸机在非典治疗过程中主要用于A RD S (呼吸窘迫综合症)的早期治疗以及预防非典早期患者发展至A RD S 。
当病人出现呼吸频率上升、血氧饱和度下降等临床指征时,即可考虑运用无创呼吸机进行治疗。
但对相当一部分基层医院来说,由于以往缺少使用无创呼吸机的经验、加之非典期间很多公司根本派不出装机工程师导致设备使用培训不到位、以及参与抗非典的医护人员临时调集等原因,在开展无创呼吸机临床运用时产生了一系列的困难。
无创呼吸机工作原理
无创呼吸机工作原理
无创呼吸机，又称为非侵入式呼吸机，是一种帮助患者维持正常呼吸功能的医疗设备。
它的工作原理主要是通过对患者口鼻处施加正压空气或氧气，使得患者
的肺部得以充分充气，从而缓解呼吸困难症状。
具体来说，无创呼吸机的工作原理包括以下几个步骤：
1. 首先，患者需要佩戴一个称为面罩的装置，面罩通常覆盖鼻子和口部，并与呼吸机连接。
2. 呼吸机通过管道向面罩输送空气或氧气，并施加一定的正压，使得患者呼吸时感到轻微的阻力，从而促进肺部的充气。
3. 在呼气时，呼吸机会自动降低压力，使得患者能够顺畅地呼气。
同时，呼吸机还可以通过不同的呼吸模式，调整吸气和呼气的时间和强度，以适应不同患者
的需要。
需要注意的是，无创呼吸机并非所有患者都适用，一些患有严重的呼吸衰竭或肺部疾病的患者可能需要进行气管插管或使用其他形式的呼吸机来辅助呼吸。
在使用无创呼吸机时，医务人员需要根据患者的具体情况，选择合适的面罩和呼吸模式，并进行监测和调整，以确保治疗效果和患者的安全。
呼吸机的使用及护理ppt课件
•
（三）氧源连接：压力为0.35 ～0.4bar
•
（四）电源连接：电压为220V或110V，必须使用三线
• 插座（须含有安全接地线）。
PPT学习交流
8
呼吸机的参数调节
1.压力支持(psv):5-10cmH2o 2.呼气末正压(peep)：3-5cmH2o开始，<15cmH2o 3.呼吸频率(RR):14-20次/分 4. 潮气量(vt)： 6-10ml/kg标准体重 5.氧浓度(Fio2)：最低氧浓度维持最好氧分压 6.湿化温度：32-37摄氏度 7.吸呼比（I:E）:1:1.5-1:2 8.吸气流速：30-60L/min
3. 吸呼比：一般1：1.5~2，吸气时间占33%，呼气为66%，较短的吸气 时间能扩张部分顺应性较好的肺泡，以减小死腔。时间长，则可能 增加平均气道压力影响血流动力学
PPT学习交流
13
呼吸机的简要说明--常用参数的调整（2）
呼吸机工作原理ppt课件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无创呼吸机工作原理
无创呼吸机是一种用于治疗呼吸系统疾病的医疗设备，它通过提供正压气流来
辅助或者替代患者的自主呼吸。
无创呼吸机主要应用于慢性阻塞性肺疾病（COPD）、心力衰竭、睡眠呼吸暂停综合征等疾病的治疗。
无创呼吸机的工作原理可以简单地分为两个步骤：气流传送和呼吸支持。
1. 气流传送：
无创呼吸机通过一根连接管将气流传送到患者的呼吸道。
这个连接管通常是柔
软的，可以适应不同的面罩或者鼻罩。
气流通常是通过一个风扇或者压缩机产生的，并通过管道传送到患者的呼吸道。
2. 呼吸支持：
一旦气流传送到患者的呼吸道，无创呼吸机会根据患者的呼吸模式提供相应的
支持。
它可以通过两种方式提供支持：正压通气和辅助呼吸。
- 正压通气（CPAP）：
正压通气是无创呼吸机的一种常见模式，它通过提供恒定的正压气流来维持患
者的呼吸道开放。
这种正压气流可以防止呼吸道塌陷，减少呼吸道阻力，并提高氧气的输送。
正压通气通常用于治疗睡眠呼吸暂停综合征等疾病。
- 辅助呼吸（BiPAP）：
辅助呼吸是另一种常见的无创呼吸机模式，它根据患者的呼吸模式提供支持。
辅助呼吸机会根据患者的吸气和呼气努力提供相应的气流支持。
这种模式可以减轻患者的呼吸负担，提高呼吸效率，并改善氧气和二氧化碳的交换。
无创呼吸机通常还配备了一些附加功能，以进一步提高治疗效果和患者的舒适度。
这些功能包括：
- 湿化器：
湿化器可以增加气流中的水分，减少患者的呼吸道干燥和不适感。
湿化器通常通过加热和蒸发水来实现。
- 温度和湿度控制：
无创呼吸机可以监测和控制气流的温度和湿度，以确保患者的呼吸道舒适和适宜的湿度水平。
- 氧气补充：
对于需要额外氧气支持的患者，无创呼吸机可以通过一个附加的氧气接口提供纯氧气。
这可以提高患者的氧气水平，并改善氧气饱和度。
总结起来，无创呼吸机通过提供正压气流来辅助或者替代患者的自主呼吸，从而治疗呼吸系统疾病。
它的工作原理主要包括气流传送和呼吸支持。
气流通过连接管传送到患者的呼吸道，然后根据患者的呼吸模式提供相应的支持，如正压通气和辅助呼吸。
无创呼吸机还配备了一些附加功能，如湿化器、温度和湿度控制以及氧气补充，以提高治疗效果和患者的舒适度。
