人教版高中物理选修3-2划时代的发现同步练习(2)

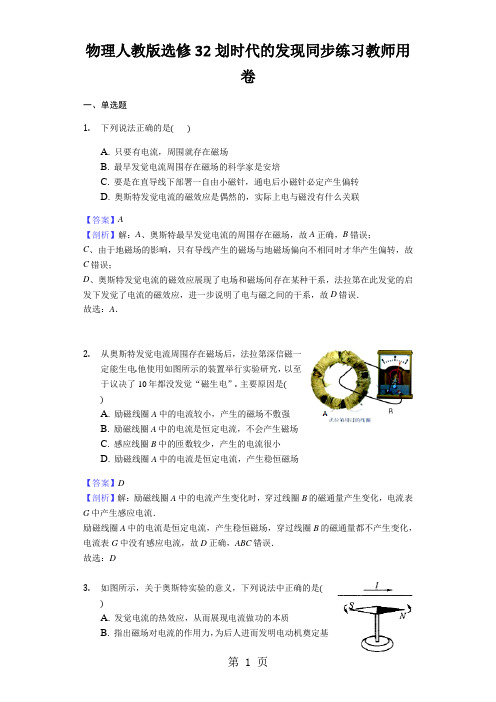

物理人教版选修32划时代的发现同步练习教师用卷
物理人教版选修32划时代的发现同步练习教师用卷一、单选题1.下列说法正确的是()A. 只要有电流，周围就存在磁场B. 最早发觉电流周围存在磁场的科学家是安培C. 要是在直导线下部署一自由小磁针，通电后小磁针必定产生偏转D. 奥斯特发觉电流的磁效应是偶然的，实际上电与磁没有什么关联【答案】A【剖析】解：A、奥斯特最早发觉电流的周围存在磁场，故A正确，B错误；C、由于地磁场的影响，只有导线产生的磁场与地磁场偏向不相同时才华产生偏转，故C错误；D、奥斯特发觉电流的磁效应展现了电场和磁场间存在某种干系，法拉第在此发觉的启发下发觉了电流的磁效应，进一步说明了电与磁之间的干系，故D错误．故选：A．2.从奥斯特发觉电流周围存在磁场后，法拉第深信磁一定能生电.他使用如图所示的装置举行实验研究，以至于议决了10年都没发觉“磁生电”.主要原因是()A. 励磁线圈A中的电流较小，产生的磁场不敷强B. 励磁线圈A中的电流是恒定电流，不会产生磁场C. 感应线圈B中的匝数较少，产生的电流很小D. 励磁线圈A中的电流是恒定电流，产生稳恒磁场【答案】D【剖析】解：励磁线圈A中的电流产生变化时，穿过线圈B的磁通量产生变化，电流表G中产生感应电流．励磁线圈A中的电流是恒定电流，产生稳恒磁场，穿过线圈B的磁通量都不产生变化，电流表G中没有感应电流，故D正确，ABC错误．故选：D3.如图所示，关于奥斯特实验的意义，下列说法中正确的是()A. 发觉电流的热效应，从而展现电流做功的本质B. 指出磁场对电流的作用力，为后人进而发明电动机奠定基第 1 页础C. 发觉电磁感应现象，为后人进而发明发电机奠定基础D. 发觉通电导体周围存在磁场，从而把磁现象和电现象关联起来【答案】D【剖析】解：A：本实验的意义不是发觉小磁针在磁场中转动，而是证明了导线中的电流产生了磁场；故AB错误；C：法拉第发觉电磁感应现象，为后人进而发明发电机奠定基础，故C错误；D、本实验发觉了通电导线周围存在磁场，从而把磁现象和电现象关联起来.故D正确；故选：D．4.如图所示，这是一个自制的演示电磁感应现象的装置.在一根较长的铁钉上用溱包线绕两个线圈A和B.将线圈B的两端接在一起，拼把CD段溱包线放在稳定的小磁针的正上方.小磁针放在水平桌面上.当闭合S，使线圈A与干电池接通的瞬间，小磁针偏转的偏向是()A. 俯看看，N极顺时针偏转B. 俯看看，N极逆时针偏转C. 侧视看，N极向下倾斜D. 侧视看，S极向下倾斜【答案】A【剖析】解：闭合电键后，线圈中的磁场偏向为向左，且增加，故根据楞次定律，感应电流的磁场偏向为向右，故左侧线圈中感应电流偏向C→D；再根据右手螺旋定则可知，俯看看，N极顺时针偏转，故选A正确，BCD错误；故选A．5.法拉第发明了世界上第一台发电机--法拉第圆盘发电机.如图所示，紫铜做的圆盘水平部署在竖直向下的匀强磁场中，圆盘圆心处稳定一个摇柄，边缘和圆心处各与一个黄铜电刷紧贴，用导线将电刷与电流表相连起来形成回路.转动摇柄，使圆盘逆时针匀速转动，电流表的指针产生偏转.下列说法正确的是()第 3 页A. 回路中电流巨细不变，偏向变化B. 回路中电流巨细不变，偏向不变C. 回路中电流的巨细和偏向都周期性变化D. 回路中电流偏向不变，从a 导线流进电流表【答案】B【剖析】解：铜盘转动产生的感应电动势为：E =12BL 2ω，B 、L 、ω不变，E 不变， 电流：I =ER =BL 2ω2R ，电流巨细恒定不变，由右手定则可知，回路中电流偏向不变，从b导线流进电流表，故ACD 错误，B 正确；故选：B ．6. 议决不懈的努力，法拉第终于在1831年8月29日发觉了“磁生电”的现象，他把两个线圈绕在联合个软铁环上(如图示)，一个线圈A 相连电池与开关，另一线圈B 闭合并在此中一段直导线相近平行部署小磁针.法拉第可查看到的现象有( )A. 当合上开关，A 线圈接通电流瞬间，小磁针偏转一下，随即复原B. 只要A 线圈中有电流，小磁针就会产生偏转C. A 线圈接通后其电流越大，小磁针偏转角度也越大D. 当开关打开，A 线圈电流中断瞬间，小磁针会出现与A 线圈接通电流瞬间完全相同的偏转【答案】A【剖析】解：A 、D 、闭合电键后，线圈中的磁场偏向为顺时针，且增加，故根据楞次定律，感应电流的磁场为逆时针偏向，故右侧线圈中感应电流偏向俯看逆时针，故直导线有电流，小磁针旋转一下，电路稳固后，无感应电流，小磁针不偏转；同理当断开瞬间时，根据楞次定律，连合右手螺旋定则可知，小磁针的偏转偏向与打仗瞬间的偏向相反，故A 正确，D 错误；B 、只有电键闭合瞬间、断开瞬间有感应电流，即原磁场变化时才有感应电流，故产生感应电流的条件是：穿过闭合回路中磁通量产生变化，而与线圈的电流巨细无关，而是与电流变化巨细有关，故BC 错误．故选：A ．7.丹麦物理学家奥斯特在1820年发觉了电流的磁效应，奥斯特在实验中，将直导线沿南北偏向水平部署，指针靠近直导线，下列结论正确的是()A. 把小磁针放在导线的延长线上，通电后小磁针会转动B. 把小磁针平行地放在导线的下方，通电后小磁针不会立即产生转动C. 把小磁针平行地放在导线的下方，给导线通以恒定电流，然后逐渐增大导线与小磁针之间的隔断，小磁针转动的角度(与通电前相比)会逐渐增大D. 把黄铜针(用黄铜制成的指针)平行地放在导线的下方，通电后黄铜针一定会转动【答案】C【剖析】解：A、根据安培定则可知，针小磁针放在导线上的延长线上，小磁针所在位置没有磁场，故小磁针不会转动；故A错误；BC、据安培定则可知，通电导线周围有磁场，当小磁针平行地放在导线的下方，通电后小磁针立即产生转动；当电流恒定，逐渐增大导线与小磁针之间的隔断，小磁针转动的角度(与通电前相比)会逐渐增大；故B错误，C正确；D、铜不能被磁化，故不会被磁场所吸引；故D错误；故选：C二、多选题8.自然界的电和磁等现象都是相互关联的，很多物理学家为寻找它们之间的关联做出了贡献.下列说法正确的是()A. 安培发觉了电流的磁效应，展现了电现象和磁现象之间的关联B. 奥斯特发觉了电流的磁效应，展现了电现象和磁现象之间的关联C. 洛伦兹发觉了电磁感应现象，展现了磁现象和电现象之间的关联D. 法拉第发觉了电磁感应现象，展现了磁现象和电现象之间的关联【答案】BD【剖析】解：A、安培发起了分子电流假说，说明了一切磁现象都是由电流产生的，故A错误；B、奥斯特发觉了电流磁效应，展现了磁现象和电现象之间的关联，故B正确；C、法拉第发觉了电磁感应现象，展现了电现象和磁现象之间的关联，故C错误；D正确；故选：BD．9.关于电路中感应电动势的巨细，下列说法中正确的是()A. 只要穿过闭合回路的磁通量变化，电路中就一定有感应电流产生B. 闭合电路的导体做切割磁感线运动时，电路中会产生感应电流C. 电路中磁通量的变化越大，感应电动势就越大D. 电路中磁通量的变化越快，感应电动势就越大【答案】AD【剖析】解：A、根据感应电流产生的条件可知，只要穿过闭合回路的磁通量变化，电路中就一定有感应电流产生，故A正确；B、闭合电路的导体做切割磁感线运动时，要是回路中磁通量不变，则电路中不会产生感应电流，故B错误；C、穿过闭合回路的磁通量越大，磁通量变化不一定快，则感应电动势不一定大。

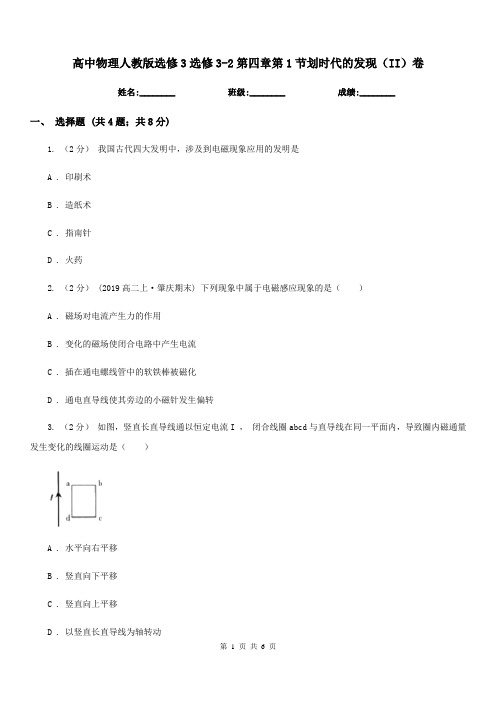

高中物理人教版选修3选修3-2第四章第1节划时代的发现(II)卷
高中物理人教版选修3选修3-2第四章第1节划时代的发现（II）卷姓名:________ 班级:________ 成绩:________一、选择题 (共4题；共8分)1. （2分）我国古代四大发明中，涉及到电磁现象应用的发明是A . 印刷术B . 造纸术C . 指南针D . 火药2. （2分） (2019高二上·肇庆期末) 下列现象中属于电磁感应现象的是（）A . 磁场对电流产生力的作用B . 变化的磁场使闭合电路中产生电流C . 插在通电螺线管中的软铁棒被磁化D . 通电直导线使其旁边的小磁针发生偏转3. （2分）如图，竖直长直导线通以恒定电流I ，闭合线圈abcd与直导线在同一平面内，导致圈内磁通量发生变化的线圈运动是（）A . 水平向右平移B . 竖直向下平移C . 竖直向上平移D . 以竖直长直导线为轴转动4. （2分） (2018高二上·惠州期末) 首先发现电流磁效应的科学家是（）A . 安培B . 爱因斯坦C . 库仑D . 奥斯特二、多项选择题 (共4题；共12分)5. （3分） (2018高二上·浙江期中) 电磁炉为新一代炊具，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在．电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物．下列相关说法中正确的是（）A . 锅体中的涡流是由恒定的磁场产生的B . 锅体中的涡流是由变化的磁场产生的C . 恒定磁场越强，电磁炉的加热效果越好D . 提高磁场变化的频率，可提高电磁炉的加热效果6. （3分） (2017高二上·惠州期末) 电磁感应现象揭示了电与磁之间的内在联系，根据这一发现，发明了许多电器设备．以下电器中，哪些利用了电磁感应原理（）A . 变压器B . 白炽灯泡C . 电磁灶D . 电吹风7. （3分） 1831年8月法拉第把两个线圈绕在一个铁环上（如图所示），线圈A接直流电源，线圈B接电流表。

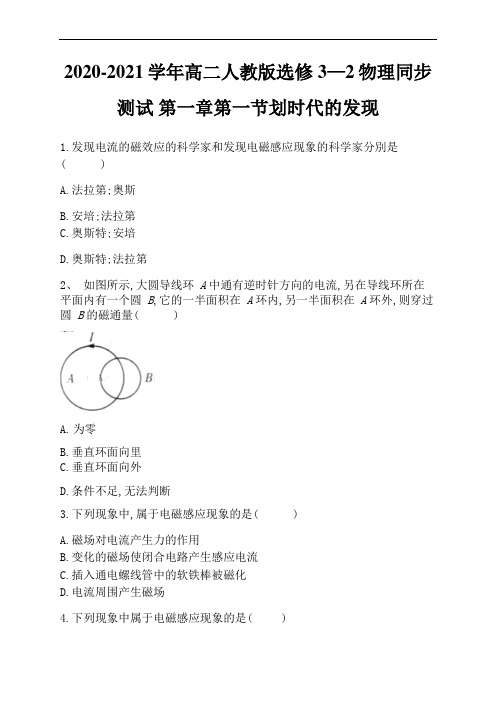

人教版高二物理选修3-2同步测试：第一章第一节划时代的发现
2020-2021学年高二人教版选修3—2物理同步测试第一章第一节划时代的发现1.发现电流的磁效应的科学家和发现电磁感应现象的科学家分別是( )A.法拉第;奥斯B.安培;法拉第C.奥斯特;安培D.奥斯特;法拉第2、如图所示,大圆导线环A中通有逆时针方向的电流,另在导线环所在平面内有一个圆B,它的一半面积在A环内,另一半面积在A环外,则穿过圆B的磁通量( )A.为零B.垂直环面向里C.垂直环面向外D.条件不足,无法判断3.下列现象中,属于电磁感应现象的是( )A.磁场对电流产生力的作用B.变化的磁场使闭合电路产生感应电流C.插入通电螺线管中的软铁棒被磁化D.电流周围产生磁场4.下列现象中属于电磁感应现象的是( )A.磁场对电流产生力的作用B.变化的磁场使闭合电路中产生电流C.插在通电螺线管中的软铁棒被磁化D.电流周围产生磁场5.如图所示实验装置中用于研究电磁感应现象的是( )A.B.C.D.6.如图所示,面积为S的矩形线abcd圈处在磁感应强度为B的匀强磁场中,磁场方向与线圈平面成θ角,当线圈以ab为轴顺时针转过90°时,穿过abcd面的磁通量的变化量的绝对值为( )A.BScosθB.()BSθ+sin cosC.sinBSθD.BS7.磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”.在图所示磁场中,S1、S2、S3为三个面积相同的相互平行的线圈,穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是( )A.Φ1最大B.Φ2最大C.Φ3最大D.Φ1、Φ2、Φ3相等8.如图所示,两直导线中通以相同的电流I,矩形线圈位于两导线之间的实线位置Ⅰ,穿过线圈的磁通量为Φ,已知虚线位置Ⅱ与实线位置Ⅰ关于右边的直导线对称,虚线位置Ⅲ与两直导线的距离相等。
虚线位置Ⅳ和虚线位置V关于左边直导线对称,且与左边直导线的距离和实线位置Ⅰ与右边直导线的距离相等。
现将线圈由实线位置移到图示各个虚线位置,则( )A.将线圈由实线位置Ⅰ移到图示虚线位置Ⅱ时,磁通量大小不变B.将线圈由实线位置Ⅰ移到图示虚线位置Ⅲ时,磁通量变化大小为ΦC.将线圈由实线位置Ⅰ移到图示虚线位置IV时,磁通量变化为零D.将线圈由实线位置Ⅰ移到图示虚线位置V时,磁通量大小不变9.下列属于电磁感应现象的是( )A.通电导体周围产生磁场B.磁场对感应电流发生作用,阻碍导体运动C.由于导体自身电流发生变化,在回路中产生感应电流D.电荷在磁场中定向移动形成电流10.下列实验现象,属于电磁感应现象的是( )A.导线通电后,小磁针偏转B.通电导线在磁场中受力运动C.金属杆切割磁感线时电流表指针偏转D.通电线圈在磁场中受力转动11.下列关于磁通量的说法中,正确的是( )A.穿过一个面的磁通量一定等于磁感应强度与该面积的乘积B.在磁场中所取的面积越大,穿过该面的磁通量一定越大C.磁通量不仅有大小,而且有方向,是矢量D.穿过一个面的磁通量就是穿过该面的磁感线的条数12.如图所示,线框在匀强磁场中绕OO’轴匀速转动(由上向下看是逆时针方向),当转到图示位置时,磁通量和感应电动势大小的变化情况是( )A.磁通量和感应电动势都在变大B.磁通量和感应电动势都在变小C.磁通量在变小,感应电动势在变大D.磁通量在变大,感应电动势在变小13.如图所示,一个矩形线圈与通有相同大小电流的两根平行直导线在同一平面内且处于导线的中央,则( )A.两电流同向时,穿过线圈的磁通量为零B.两电流反向时,穿过线圈的磁通量为零C.两电流同向或反向,穿过线圈的磁通量都为零D.因两电流产生的磁场是不均匀的,因此不能判定穿过线圈的磁通量是否为零14.如图所示,半径为R的圆形线圈共有n匝,其中心位置处半径为()<r r R 的虚线范围内有匀强磁场,磁场方向垂直于线圈平面.若磁感应强度为B,则穿过线圈的磁通量为( )A.2nB R D.2πnB rππB R B.2πB r C.215.如图所示是等腰直角三棱柱,其中abcd面为正方形,边长为L,按图示位置放置于竖直向下的匀强磁场中,cdef面水平,磁感应强度为B,下列说法中不正确的是( )A.穿过bcf面的磁通量大小为零B.穿过cdef2L B⋅C.穿过abfe面的磁通量大小为零D.穿过abcd面的磁通量大小为2L B⋅16.一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动,磁场方向水平向右,已知线圈平面始终与纸面垂直,当线圈第一次由位置D到位置C的过程中,下列对穿过线圈磁通量的变化判断正确的是( )A.一直变大B.一直变小C.先变大后变小D.先变小后变大17.如图所示,甲、乙两个完全相同的铜环绕固定轴'OO旋转,当给以相同的初速度开始转动时,由于阻力,经相同的时间便停止,现将两金属环置于磁感应强度大小相等的匀强磁场中,甲环转轴与磁场方向平行,乙环转轴与磁场方向垂直,当同时以相同的初速度开始转动后,则( )A.甲环先停止B.乙环先停止C.两环同时停止D.无法判断18.如图甲所示,一面积为S的矩形导线框abcd在匀强磁场中,磁场的磁感应强度大小为B,方向与ad边垂直并与线框平面成45°角,'、分别是abO O和cd边的中点.现将线框右半边'OO逆时针转过90°到图乙所示位ObcO绕'置,下列判断正确的是( )A.在图甲位置时线框中的磁通量是BSB.在图乙位置时线框中的磁通量是2BS2C.由图甲位置到图乙位置线框中的磁通量变化了2BS2D.由图甲位置到图乙位置线框中的磁通量变化了BS19.19世纪科学家对电与磁的研究使人类文明前进了一大步,法拉第就是这一时期的一位代表人物.下列关于法拉第研究成就的说法正确的是( )A.首先发现了电流周围存在磁场,揭开了电与磁联系研究的序幕B.揭示了电磁感应现象的条件和本质,开辟了人类获取电能的新方向C.明确了制造发电机的科学依据,使电能在生产生活中大规模应用成为可能D.找到了判断通电电流周围磁场方向的方法,为建立统一的电磁场理论奠定了基础20.下列说法正确的是( )A.穿过某一面积的磁通量为零,该面积所处的位置磁感应强度也为零B.穿过某一面积的磁通量越大,该处磁感应强度也越大C.穿过某一面积的磁通量越大,则穿过这个面积的磁感线的净条数越多D.磁感应强度数值上等于穿过垂直于磁感应强度方向上的单位面积的磁通量21.如图所示是等腰直角三棱柱,其中侧面ABCD为正方形,边长为L,它按图示位置放置面(BCFE面水平),处于竖直向下的匀强磁场中.磁感应强度为B0。
高中物理选修3-2：4.1划时代的发现+练习
第1课时划时代的发现一、学习目标1．知道与电流磁效应和电磁感应现象的发现相关的物理学史。
2．知道电磁感应、感应电流的定义。
3．领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。
4．领会科学家对自然现象、自然规律的某些猜想在科学发现中的重要性。
5．以科学家不怕失败、勇敢面对挫折的坚强意志激励自己。
二、学习重点、难点学习重点：知道与电流磁效应和电磁感应现象的发现相关的物理学史。
领悟科学探究的方法和艰难历程。
培养不怕失败、勇敢面对挫折的坚强意志。
学习难点：领悟科学探究的方法和艰难历程。
培养不怕失败、勇敢面对挫折的坚强意志。
三、学习过程：(一)、奥斯特梦圆“电生磁”------电流的磁效应阅读教材有关奥斯特发现电流磁效应的内容。
思考并回答以下问题：（1）是什么信念激励奥斯特寻找电与磁的联系的？在这之前，科学研究领域存在怎样的历史背景？（2）奥斯特的研究是一帆风顺的吗？奥斯特面对失败是怎样做的？（3）奥斯特发现电流磁效应的过程是怎样的？用学过的知识如何解释？（4）电流磁效应的发现有何意义？谈谈自己的感受。
(二)、法拉第心系“磁生电”------电磁感应现象阅读教材有关法拉第发现电磁感应的内容。
思考并回答以下问题：（1）奥斯特发现电流磁效应引发了怎样的哲学思考？法拉第持怎样的观点？（2）法拉第的研究是一帆风顺的吗？法拉第面对失败是怎样做的？（3）法拉第做了大量实验都是以失败告终，失败的原因是什么？（4）法拉第经历了多次失败后，终于发现了电磁感应现象，他发现电磁感应现象的具体的过程是怎样的？之后他又做了大量的实验都取得了成功，他认为成功的“秘诀”是什么？（5）从法拉第探索电磁感应现象的历程中，你学到了什么？谈谈自己的体会。
学生活动：结合思考题，认真阅读教材，分成小组讨论，发表自己的见解。
(三)、科学的足迹1、科学家的启迪教材P42、伟大的科学家法拉第教材(四)、实例探究【例1】发电的基本原理是电磁感应。
【人教版】物理高中选修3-2课时同步练习 (全书完整版)
（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。
4.1划时代的发现 —人教版高中物理选修3-2同步训练
4.1划时代的发现同步训练一、单选题(共30分)1．(本题3分)关于物理学史，下列说法中不正确的是（）A．电荷量e 的数值最早是由美国物理学家密立根测得的B．安培发现了磁场对运动电荷有力的作用C．法拉第发现了电磁感应现象D．库仑在前人工作的基础上，通过实验研究确认了真空中两个静止点电荷之间的相互作用力的规律2．(本题3分)下列说法不符合物理学史的是（）A．法拉第发现了电磁感应现象，使人类迈进了使用电的时代B．20世纪初，爱因斯坦建立了狭义相对论，得出了一些不同于经典力学的观念和结论C．欧姆用实验研究了电流的热效应，总结出欧姆定律D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系3．(本题3分)奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间存在着某种联系，法拉第发现了电磁感应定律，使人们对电和磁内在联系的认识更加完善。
关于电磁感应，下列说法中正确的是（）A．运动的磁铁能够使附近静止的线圈中产生电流B．静止导线中的恒定电流可以使附近静止的线圈中产生电流C．静止的磁铁不可以使附近运动的线圈中产生电流D．运动导线上的恒定电流不可以使附近静止的线圈中产生电流4．(本题3分)“磁生电”是电磁学的重大发现之一，不但具有重要的理论意义，而且具有极大的实用价值，引领人类进入了电气时代。
首先通过实验发现电磁感应现象的科学家是（）A．牛顿B．库仑C．法拉第D．爱因斯坦5．(本题3分)科学发现或发明是社会进步的强大推动力，青年人应当崇尚科学。
关于电磁学发展过程，下列说法不正确的是（）A．法拉第发现了电磁感应现象B．奥斯特发现了电流磁效应C．洛伦兹发现了电荷间的相互作用力D．安培提出了分子电流假说6．(本题3分)下列关于物理学史正确的是（）A．楞次发现了电磁感应现象B．卡文迪许利用扭秤装置测出了万有引力常量C．开普勒行星第三运动定律中的k值只与地球质量有关D．伽利略通过理想斜面实验总结归纳出了牛顿第一定律7．(本题3分)首先发现通电导线周围存在磁场和首先发现电磁感应现象的物理学家分别是（）A．安培和奥斯特B．库仑和安培C．安培和法拉第D．奥斯特和法拉第8．(本题3分)电磁感应现象的发现，标志着人类从蒸汽机时代步入了电气化时代。
人教版高中物理选修3-2划时代的发现同步练习(2).docx
高中物理学习材料（灿若寒星**整理制作）划时代的发现同步练习我夯基我达标1.奥斯特实验要有明显的效果，通电导线必须____________放置.答案：南北2.1831年8月29日，____________发现了电磁现象；把两个线圈绕在同一个铁环上，一个绕圈接到____________，另一个线圈接入____________，在给一个线圈____________或____________的瞬间，发现了另一个线圈中也出现了____________.答案：法拉第电源电流表通电断电电流3.如图4-1-4所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有（）图4-1-4A.Φ1>Φ2B.Φ1<Φ2C.Φ1=Φ2D.无法确定思路解析：对于大环和小环来说，磁感线的净条数没有变化，所以选C.答案：C4.恒定的匀强磁场中有一个圆形闭合线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，穿过线圈的磁通量发生了变化（）A.线圈沿自身所在的平面做匀速运动B.线圈沿自身所在的平面做加速运动C.线圈绕任一直径做匀速转动D.线圈绕任一直径做变速转动思路解析：做任何平面运动，垂直面积不发生变化，即磁通量不发生变化，A、B错.而C、D垂直面积会发生变化，导致磁通量变化.答案：CD我综合我发展5.磁通量是研究电磁感应现象的重要物理量，如图4-1-5所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则（）图4-1-5A.ΔΦ1>ΔΦ2B.ΔΦ1=ΔΦ2C.ΔΦ1<ΔΦ2D.无法确定思路解析：设线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在1处比在2处要强，若平移线框，则ΔΦ1=Φ1-Φ2，若转动线框，磁感线是从线框的正反两面穿过的，一正一负，因此ΔΦ2=Φ1+Φ2.根据分析知：ΔΦ1＜ΔΦ2，选项C正确.磁通量不是矢量，而是一个双向标量，其正负表示与规定的正方向（垂直线框面向里或向外）是相同还是相反.另外磁通量的变化是本章的中心问题，应提前复习作好准备.答案：C我创新我超越6.某学生做观察电磁感应现象的实验，将电流表、线圈A和B、蓄电池、开关用导线连接成如图4-1-6所示的实验电源，当他接通、断开开关时，电流表的指针都没有偏转，其原因是（）图4-1-6A.开关位置接错B.电流表的正、负极接反C.线圈B的接头3、4接反D.蓄电池的正、负极接反思路解析：图中所示开关的连接不能控制含有电源的电路中电流的通断.而本实验的内容之一就是用来研究在开关通断瞬间，电流的有无是否导致磁场发生变化，进而产生感应电流的情况.因而图中接法达不到目的. 关键是开关没有起到控制电源接通、断开的作用，开关应串联到电源和导线1、2之间.答案：A。
人教版物理高二选修3-2 4.1划时代的发现同步检测卷
人教版物理高二选修3-2 4.1划时代的发现同步检测卷姓名:________ 班级:________ 成绩:________一、选择题 (共24题；共52分)1. （3分） (2019高二下·北碚期末) 在人类科学发展史中有些科学家为物理学的发展做出了杰出贡献，下列有关说法正确的是A . 汤姆逊、卢瑟福、玻尔对于原子结构的建立在不同的历史阶段都做出了贡献B . 卢瑟福不但提出了原子的核式结构，还成功的发现了质子的存在C . 贝可勒尔利用粒子撞击铍核发现了中子D . 天然放射现象的发现有力的证明了原子内部有复杂结构2. （2分）(2017·自贡模拟) 关于物理学发展，下列表述正确的有（）A . 伽利略通过“理想斜面”实验得出“力是维持物体运动的原因”B . 牛顿发现了万有引力，卡文迪许测出了万有引力常量C . 库仑最先提出了在电场中引入电场线的观点研究电场D . 奥斯特发现了电流的磁效应，总结出了电磁感应定律3. （2分） (2019高二上·浑源月考) 在物理学的发展过程中，许多物理学家的科学发现推动了人类社会的进步，人类社会的进步又促进了物理学的发展。
下列叙述中错误的是（）A . 奥斯特发现了电流的磁效应B . 库仑发现了电荷间的相互作用规律C . 洛仑兹提出了分子电流假说D . 法拉第发现了电磁感应现象4. （2分） (2017高二上·广州期中) 在前人研究的基础上，有一位物理学家利用图所示的扭秤装置进行研究，提出真空中两个静止点电荷之间相互作用的规律，这位物理学家是（）A . 牛顿B . 伽利略C . 库仑D . 焦耳5. （2分） (2019高二上·金华期中) 如图所示，把一条导线平行地放在磁针的上方附近，当电流通过导线时，磁针会发生偏转。
首先观察到这个实验现象的物理学家是（）A . 奥斯特B . 爱因斯坦C . 伽利略D . 牛顿6. （2分） (2018高二上·宁城期末) 许多科学家在物理学发展过程中做出了重要贡献，下列表述正确的是（）A . 牛顿通过实验测出了万有引力常量B . 安培发现了电流的磁效应C . 洛伦兹发现了电磁感应定律D . 楞次在分析许多实验事实后提出，感应电流具有这样的方向，即感应电流的磁场总要阻碍引起产生感应电流的磁场磁通量的变化7. （3分） (2017高二上·泰州期末) 在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用．下列叙述符合史实的是（）A . 奥斯特在实验中观察到电流的磁效应，该效应解释了电和磁之间存在联系B . 安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说C . 法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流D . 楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化8. （2分） (2017高二上·扬州期末) 首先发现电流磁效应的科学家是（）A . 牛顿B . 爱因斯坦C . 居里夫人D . 奥斯特9. （2分） (2016高二上·重庆期中) 在电磁学发展过程中，许多科学家做出了贡献，下列说法中正确的是（）A . 洛仑兹发现了磁场对电流的作用规律B . 奥斯特发现了电磁感应现象；法拉第发现了电流磁效应C . 库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D . 安培发现了磁场对运动电荷的作用规律10. （3分）我国已经制订了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是（）A . 直接将电流计放于月球表面，看是否有示数来判断磁场有无B . 将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C . 将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D . 将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零11. （2分） (2019高二上·保定月考) 在电磁学发展过程中，许多科学家做出了贡献．下列说法正确的是（）A . 法拉第发现了电流的磁效应；奥斯特发现了电磁感应现象B . 欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系C . 库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D . 安培发现了磁场对运动电荷的作用规律，洛伦兹发现了磁场对电流的作用规律12. （2分） (2019高二上·慈溪期中) 以下相关一些物理学家的贡献，不正确的是（）A . 法国物理学家库仑发现了电荷之间的相互作用规律--库仑定律，并利用扭秤实验测出了静电力常量k的值。
高二物理(人教版新课程标准)选修3-2第四章电磁感应第1节划时代的发现同步练习(解析版)
高二物理（人教版新课程标准）选修3-2-第四章-电磁感应-1划时代的发现-同步练习（含答案）一、单选题1. ( 2分) 一矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时（）A. 线圈平面与磁感线方向平行B. 通过线圈的磁通量达到最大值C. 通过线圈的磁通量变化率达到最大值D. 线圈中的电动势达到最大值2. ( 2分) 如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是( )A. 闭合开关瞬间B. 断开开关瞬间C. 闭合开关后拔出铁芯瞬间D. 闭合开关后保持变阻器的滑动头位置不变3. ( 2分) 法拉第通过精心设计的一系列试验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来．在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是．（）A. 既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流B. 既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流C. 既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势D. 既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流4. ( 2分) 如图，边长为L均匀导线制成的单匝正方形闭合线框abcd自磁场上方h高度处自由下落，刚进入磁场时恰好做匀速直线运动．现减小下落的高度h也能使线框在刚进入磁场时就做匀速直线运动，则可行的方案是（）A. 用同种规格的导线，做成边长为2L的单匝线框B. 用同种规格的导线，做成边长仍为L的双匝线框C. 用同种材料但粗一些的导线，做成边长仍为L的单匝线框D. 用密度相同但电阻率较小的导线，做成边长为2L的单匝线框5. ( 2分) 下列说法正确的是（）A. 电热毯应用了电流的磁效应B. 恒温孵化器应用了光传感器C. 移动电话应用了电磁波技术D. 电磁铁应用了电磁感应现象6. ( 2分) 如图所示，在磁感应强度为B的匀强磁场中，有半径为r的光滑半圆形导体框架，OC为一能绕O在框架上滑动的导体棒，OC之间连一个电阻R，导体框架与导体棒的电阻均不计，若要使OC能以角速度ω匀速转动（未离开框架），则外力做功的功率是( )A. B. C. D.7. ( 2分) 如图所示，在两根平行长直导线M、N 中，通入同方向同大小的电流，导线框abcd 和两导线在同一平面内，线框沿着与两导线垂直的方向，自左向右在两导线间匀速移动，在移动过程中，线框中感应电流的方向为（）A. 沿abcda不变B. 沿adcba不变C. 由abcda 变成adcbaD. 由adcba 变成abcda8. ( 2分) 某学生做观察电磁感应现象的实验，将电流表、线圈A和B、蓄电池、开关用导线接成如图所示的实验电路，当它闭合、断开开关时，电流表的指针都没有偏转，其原因是（）A. 开关位置接错B. 电流表的正、负接线柱接反C. 线圈B的接头3、4接反D. 蓄电池的正负极接反9. ( 2分) 下列现象中属于电磁感应现象的是（）A. 磁场对电流产生力的作用B. 变化的磁场使闭合电路中产生电流C. 插在通电螺线管中的软铁棒被磁化D. 电流周围产生磁场二、多选题10. ( 3分) 下列图中线圈中不能产生感应电流的是（）A. B.C. D.11. ( 3分) 电磁炉为新一代炊具，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在．电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物．下列相关说法中正确的是( )A.锅体中的涡流是由恒定的磁场产生的B.锅体中的涡流是由变化的磁场产生的C.恒定磁场越强，电磁炉的加热效果越好D.提高磁场变化的频率，可提高电磁炉的加热效果12. ( 3分) 我国已经制订了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是( )A. 直接将电流计放于月球表面，看是否有示数来判断磁场有无B. 将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C. 将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D. 将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零13. ( 3分) 如图所示，一面积为S的单匝矩形线圈处于有界磁场中，能在线圈中产生交变电流的是（）A. 将线圈水平向右匀速拉出磁场B. 使线圈以OO′为轴匀速转动C. 使线圈以ab为轴匀速转动D. 磁场以B=B0sinωt规律变化14. ( 3分) 如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动，现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是（）A.处于磁场中的圆盘部分，靠近圆心处电势高B.若所加磁场反向，处于磁场中的圆盘部分，靠近圆心处电势高C. 若所加磁场反向，圆盘将加速转动D. 若所加磁场穿过整个圆盘，圆盘将匀速转动三、实验探究题15. ( 4分) 在“研究电磁感应现象”的实验中，首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路．在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）．在图（乙）中：（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将________（填“向左”“向右”或“不发生”，下同）偏转；（2）螺线管A放在B中不动，电流表的指针将________偏转；（3）螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将________偏转；（4）螺线管A放在B中不动，突然切断开关S时，电流表的指针将________偏转．四、综合题16. ( 10分) 如图所示，平行金属导轨固定在同一水平面内，导轨间距L=0.5m，右端接有阻值R=0.9Ω的电阻，一导体棒ab质量m=0.1kg，电阻r=0.1Ω，把它垂直放在导轨上，导体棒与金属导轨间的动摩擦因数μ=0.2，导体棒在水平恒力F的作用下以v=4m/s的速度向左匀速运动，并与两导轨始终保持垂直且良好接触，整个装置处在方向竖直向上磁感应强度B=0.4T 的匀强磁场中．导轨电阻不计，求（1）通过导体棒的电流大小和方向；（2）恒力F的功率（g取10m/s2）．17. ( 10分) 如图所示，水平放置的平行金属导轨，相距l=0.50m，左端接一电阻R=0.20Ω，磁感应强度B=0.40T的匀强磁场方向垂直于导轨平面，导体棒ac垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ac以v=4.0m/s的速度水平向右匀速滑动时，求：（1）ac棒中感应电动势的大小；（2）维持ac棒做匀速运动的水平外力F的功率大小．答案一、单选题1.【答案】B【解析】【解答】解：AB、在中性面时，线圈与磁场垂直，磁通量最大．故A错误B正确．CD、在中性面时，没有边切割磁感线，感应电动势为零，通过线圈的磁通量变化率为零．故CD错误．故选：B．【分析】矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式电流．在中性面时，线圈与磁场垂直，磁通量最大，感应电动势为零．线圈每通过中性面一次，电流方向改变一次．2.【答案】D【解析】【分析】感应电流产生的条件是：穿过闭合回路的磁通量发生变化，指针不偏转可能是磁通量没有发生变化或者是没有形成闭合回路。
人教版物理选修3-2同步练习-4.1《划时代的发现》
第一节：划时代的发现同步练习基础达标：1、奥斯特实验要有明显的效果，通电导线必须____________放置。
2、1831年8月29日，____________发现了电磁现象；把两个线圈绕在同一个铁环上，一个绕圈接到____________，另一个线圈接入____________，在给一个线圈____________或____________的瞬间，发现了另一个线圈中也出现了____________.3、如图4-1-4所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有（）图4-1-4A.Φ1>Φ2B.Φ1<Φ2C.Φ1=Φ2D.无法确定4、恒定的匀强磁场中有一个圆形闭合线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，穿过线圈的磁通量发生了变化（）A.线圈沿自身所在的平面做匀速运动B.线圈沿自身所在的平面做加速运动C.线圈绕任一直径做匀速转动D.线圈绕任一直径做变速转动5、两个圆环A、B，如图4-2-7所示放置，且R A>R B.一条形磁铁轴线过两个圆环的圆心处，且与圆环平面垂直，则穿过A、B环的磁通量ΦA和ΦB的关系是……（）A、ΦA>ΦBB、ΦA=ΦBC、ΦA<ΦBD、无法确定能力提升：图4-2-76、磁通量是研究电磁感应现象的重要物理量，如图4-1-5所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则（）A、ΔΦ1>ΔΦ2B、ΔΦ1=ΔΦ2C、ΔΦ1<ΔΦ2D、无法确定7、如图4-2-8所示，六根导线互相绝缘通入等值电流，甲、乙、丙、丁图4-1-5四个区域是面积相等的正方形，则方向垂直指向纸内的磁通量最大的区域是（）图4-2-8A.甲B.乙C.丙D.丁8、如图4-2-9所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外.则B圆内的磁通量（）图4-2-9A.为零B.是进去的C.是出来的D.条件不足，无法判别9、如图4-2-10所示，AB是水平面上一个圆的直径，在过AB的竖直面内有一根通电直导线CD，已知CD∥AB.当CD竖直向上平移时，电流的磁场穿过圆面积的磁通量将（）图4-2-10A.逐渐增大B.逐渐减小C.始终为零D.不为零，但保持不变10、弹簧上端固定，下端挂一只条形磁铁，使磁铁上下做简谐运动.若在振动过程中把线圈靠近磁铁，如图4-2-11所示，观察磁铁的振幅，将会发现…（）图4-2-11A.S闭合时振幅减小，S断开时振幅不变B.S闭合时振幅逐渐增大，S断开时振幅不变C.S闭合或断开时，振幅的变化相同D.S闭合或断开时，振幅不会改变11、水平放置的光滑绝缘杆上挂有两个铜环M和N，通电密绕长螺线管穿过两环，如图4-2-13所示，螺线管中部区域的管外磁场可以忽略.当变阻器滑动触头向左移动时，两环将（）图4-2-13A.一起向左移动B.一起向右移动C.相互靠拢D.相互分离12、如图4-2-15所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心线正好和线圈的一条直径MN重合.要使线圈a中产生感应电流，可采用的方法有（）图4-2-15A.将螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使线圈以MN为轴转动D.使线圈以与MN垂直的一条直径为轴转动13、一球冠处于磁感应强度为B的匀强磁场中，如图4-2-14所示，若球冠的底面大圆半径为r，磁场方向与球冠底面垂直，则穿过整个球冠的磁通量为_______________.图4-2-1414、如图4-2-16所示，A、B两环共面同心，A环上均匀带有负电荷.当A环逆时针加速转动时，通过B环中的磁通量变化了没有？当A环顺时针匀速转动时，通过B环中的磁通量变化了没有？为什么？简述出理由.图4-2-1615、单匝线圈abcd水平放置，有一半面积处在竖直向下的匀强磁场中，如图4-2-17所示，线圈面积为S，磁感应强度为B.当线圈绕ab边从图示位置转过30°和60°时，穿过线圈的磁通量分别是多少？图4-2-17参考答案：1、答案：南北2、答案：法拉第电源电流表通电断电电流3、答案：C；思路解析：对于大环和小环来说，磁感线的净条数没有变化，所以选C。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理学习材料
（灿若寒星**整理制作）
划时代的发现同步练习
我夯基我达标
1.奥斯特实验要有明显的效果，通电导线必须____________放置.
答案：南北
2.1831年8月29日，____________发现了电磁现象；把两个线圈绕在同一个铁环上，一个绕圈接到____________，另一个线圈接入____________，在给一个线圈____________或____________的瞬间，发现了另一个线圈中也出现了____________.
答案：法拉第电源电流表通电断电电流
3.如图4-1-4所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有（）
图4-1-4
A.Φ1>Φ2
B.Φ1<Φ2
C.Φ1=Φ2
D.无法确定
思路解析：对于大环和小环来说，磁感线的净条数没有变化，所以选C.
答案：C
4.恒定的匀强磁场中有一个圆形闭合线圈，线圈平面垂直于磁场方向，当线圈在此磁场中做下列哪种运动时，穿过线圈的磁通量发生了变化（）
A.线圈沿自身所在的平面做匀速运动
B.线圈沿自身所在的平面做加速运动
C.线圈绕任一直径做匀速转动
D.线圈绕任一直径做变速转动
思路解析：做任何平面运动，垂直面积不发生变化，即磁通量不发生变化，A、B错.而C、D垂直面积会发生变化，导致磁通量变化.
答案：CD
我综合我发展
5.磁通量是研究电磁感应现象的重要物理量，如图4-1-5所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则（）
图4-1-5
A.ΔΦ1>ΔΦ2
B.ΔΦ1=ΔΦ2
C.ΔΦ1<ΔΦ2
D.无法确定
思路解析：设线框在位置1时的磁通量为Φ1，在位置2时的磁通量为Φ2，直线电流产生的磁场在1处比在2处要强，若平移线框，则ΔΦ1=Φ1-Φ2，若转动线框，磁感线是从线框的正反两面穿过的，一正一负，因此ΔΦ2=Φ1+Φ2.根据分析知：ΔΦ1＜ΔΦ2，选项C正确.
磁通量不是矢量，而是一个双向标量，其正负表示与规定的正方向（垂直线框面向里或向外）是相同还是相反.另外磁通量的变化是本章的中心问题，应提前复习作好准备.
答案：C
我创新我超越
6.某学生做观察电磁感应现象的实验，将电流表、线圈A和B、蓄电池、开关用导线连接成如图4-1-6所示的实验电源，当他接通、断开开关时，电流表的指针都没有偏转，其原因是（）
图4-1-6
A.开关位置接错
B.电流表的正、负极接反
C.线圈B的接头3、4接反
D.蓄电池的正、负极接反
思路解析：图中所示开关的连接不能控制含有电源的电路中电流的通断.而本实验的内容之一就是用来研究在开关通断瞬间，电流的有无是否导致磁场发生变化，进而产生感应电流的情况.因而图中接法达不到目的.
关键是开关没有起到控制电源接通、断开的作用，开关应串联到电源和导线1、2之间.
答案：A。
