电气设备绝缘的高电压试验与安全防护分析
电气高压试验危险性分析及防范措施
电气高压试验危险性分析及防范措施电气高压试验是一项非常重要的工作，通常在电力设备安装、维护和测试过程中进行。
虽然这项工作可以检测设备是否能够安全地运行，但同样具备着高度危险性。
高电压电流所带来的危险往往被低估，因此必须采取一系列的预防措施，确保工作场所的安全性。
危险性分析电气高压试验的危险性可以通过以下因素进行分析：1. 电压和电流高电压和高电流是电气高压试验的显著特征，其危险性主要在于电击和电焊。
电击可能导致身体器官损伤、呼吸困难或心力衰竭。
而电焊往往会产生漏电，可能会导致火灾或短路等危险事故的发生。
2. 放电和击穿在电气高压试验中，放电和击穿也是非常危险的情况。
它们可能导致线路中的电缆或其他设备损坏或完全损坏。
3. 火灾在进行电气高压试验时，可能会产生火灾的情况。
电气设备一旦出现问题，可能会放电，从而引起火灾。
此外，设备的开关和切断也可能导致火灾的发生。
防范措施为了确保电气高压试验的安全性，以下措施可供参考：1. 规定安全操作程序在进行电气高压试验之前，应制定必要的安全操作程序，并规定操作人员应遵守的操作规程。
所有使用电气设备的人员都应接受相应的培训，了解正确的操作程序，并遵循操作规程的要求。
2. 检查设备在进行电气高压试验之前，一定要对相关设备进行检查，以确保它们是安全和可靠的。
检查项目应包括：设备的外观、电缆和传感器的连接是否松动或有任何损坏等。
3. 使用个人防护设备在电气高压试验中，应配备适当的个人防护设备，如手套、带甲板的鞋子和头盔等。
这些防护设备可以帮助保护工作人员免受伤害和保证其生命安全。
4. 设立安全区域在进行电气高压试验时，应将试验区域与其他区域分离，并设立安全区域。
工作人员应遵守安全区域规定，不得越过限制区域。
5. 制定应急预案在进行电气高压试验过程中，应随时准备应急预案，对突发事故进行处理。
这些预案应涵盖各种可能出现的情况，如火灾、漏电和设备损坏等。
总之，电气高压试验具有高风险的性质，需要配备专业的技术人员和正确的工具，以确保工作人员的安全和设备的完整性。
电气高压试验危险性分析及防范措施
电气高压试验危险性分析及防范措施电气高压试验是一种常见的电气设备测试方法，用于验证设备在高压环境下的可靠性和安全性。
高压电气试验也存在一定的危险性，可能导致人员伤亡和设备损坏。
在进行电气高压试验前，需要对其危险性进行分析，并采取相应的防范措施。
电气高压试验可能导致人员触电伤亡。
在高压电路下工作时，必须穿戴符合安全标准的绝缘服和绝缘手套，以防止电流通过人体。
工作人员应接受专业的培训，了解高压电气设备操作的注意事项和应急处理方法。
在进行高压试验时，必须严格按照操作规程进行，确保设备和人员的安全。
电气高压试验可能导致设备损坏和火灾等事故。
在高压试验中，设备可能受到电弧、电压浪涌等因素的影响，产生故障和损坏。
为了避免这些事故，必须检查设备的绝缘状况和耐压能力，确保其能够承受试验中的高电压。
需要使用专业的高压测试仪器和设备，确保其性能稳定可靠。
在试验过程中，必须密切监控设备的运行情况，并随时准备处理突发事故的应急措施，如及时切断电源、用泡沫灭火器扑灭火源等。
电气高压试验还可能对周围环境造成一定的电磁辐射和噪声污染。
为了减少这些影响，应在试验现场设置适当的屏蔽设施，限制电磁辐射的范围。
应该采用低噪音的高压设备，并严格控制试验场所的噪声水平，以保护工作人员和周围环境的安全与健康。
电气高压试验在提高电气设备可靠性和安全性方面具有重要作用，但也存在一定的危险性。
为了保护人员和设备的安全，需要进行详细的危险性分析，并采取相应的防范措施。
这些措施包括：穿戴绝缘服和绝缘手套、接受专业培训、严格按照操作规程进行、检查设备绝缘状况、使用专业测试仪器、监控设备运行情况、设置屏蔽设施、控制电磁辐射和噪声水平等。
只有做好这些防范措施，才能确保电气高压试验的安全性和有效性。
第2篇电气绝缘与高电压实验
R 1 R 2
R0
r
通常测定的是15s及60s时的绝缘R15及R60 。并把 后者对前者的比值称为绝缘的吸收比K。一般认为 如K＜1.3，就可判断为绝缘可能受潮。
测量绝缘电阻能有效地发现下列缺陷：总体绝 缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通 道；绝缘表面情况不良。测量绝缘电阻不能发现下 列缺陷：绝缘中的局部缺陷：如非贯穿性的局部损 伤、含有气泡、分层脱开等；绝缘的老化。
用 R0和 R分别表示t=0和t=∞时测得的绝 缘电阻，则：
R0
rR rR
R R
R 1 R
R0
r
式中，
R
R1
R2, r
R1R2 (R1 R2 )(C1 C2 )2 (R1C1 R2C2 )2
过渡过程的时间常数：
T
R1R2 R1 R2
(C1
C2 )
(4-1) (4-2)
对于实际绝缘来说，由于结构不均匀，吸收电 流的起始值常大于泄漏电流值，此时：
测量绝缘电阻时应注意下列几点：
(1)试验前应将试品接地放电一定时间。对容量较 大的试品，一般要求5-10min． (2)高压测试连接线应尽量保持架空，确需使用支 撑时，要确认支撑物的绝缘对被试品绝缘测量结果 的影响极小。 (3)测量吸收比时，应待电源电压达稳定后再接入 试品，并开始计时。
(4)对带有绕组的被试品，应先将被测绕组首尾短 接，再接到L端子：其他非被测绕组也应先首尾短 接后再接到应接端子。 (5)绝缘电阻与试品温度有十分显著的关系。 (6)每次测试结束时，应在保持兆欧表电源电压的 条件下，先断开L端子与被试品的连线，以免试品 对兆欧表反向放电，损坏仪表。
高电压技术所涉及的试验可分为两大类： 高电压试验 电气绝缘试验
高压电气设备的预防性试验及安全管理策略
高压电气设备的预防性试验及安全管理策略发布时间：2023-02-22T03:33:56.781Z 来源：《中国电业与能源》2022年19期作者：郝振[导读] 电力系统的运行质量与电气设备的绝缘性能和过电压限制能力有着直接关系，郝振华夏电投智慧（北京）能源有限公司重庆市 402160摘要：电力系统的运行质量与电气设备的绝缘性能和过电压限制能力有着直接关系，确保绝缘性能和过电压限制能力能够提升电力系统运行的安全性和稳定性。
高压电网故障主要是由电气设备绝缘性能遭破坏产生的，因此日常巡检中要及早发现和了解高压电气设备的绝缘隐患，确保电气设备绝缘性能满足电力系统的运行要求。
这个过程中，高压电气设备的绝缘预防性试验是非常必要的，做好预防性试验能够实现电力系统的可持续发展。
关键词：高压；电气设备；预防性；试验；安全管理引言：随着我国的电力系统规模的持续增长，人们对电力安全的要求越来越高，确保电力系统运行的稳定性和安全性，已经成为电力公司的核心工作，据不完全统计，有60%以上的停电均与电气设备绝缘故障有关。
高压电气设备的内部绝缘材料老化、损坏后会影响到其使用寿命，这就需要在电力维护中加强材料绝缘性能的检测力度，将预防性试验作为评估材料绝缘性能的主要方法，准确计算电力设备的绝缘性能，为电力检修工作提供数据支持，保障电气系统运行的稳定与安全。
高压电气设备的绝缘性能与绝缘水平需要进行预防性试验才能了解和掌握，通过预防性试验能够及时掌握绝缘方面的问题，及时发现绝缘问题才能确保检修的有效性，消除潜在的安全隐患，减少绝缘击穿问题的发生率，确保电力系统运行的安全性。
1.高压电气设备预防性试验的内容 1.1绝缘电阻的试验绝缘电阻测试与吸收比测试是绝缘电阻预防性试验的主要内容，运用固定输出电压能够获取绝缘电阻的读数，高压电气设备的绝缘电阻在加压一分钟后能够显示读数[1]。
吸收比测试则是检测电气设备绝缘电阻比值的过程，吸收比测试主要是用于检测电气设备、变压器的绝缘体受潮情况，能够反映其缺陷，有着较高的敏感度，常规室温中，吸收比的比值如果在1:3之内，基本可以判断为绝缘体受潮或缺陷。

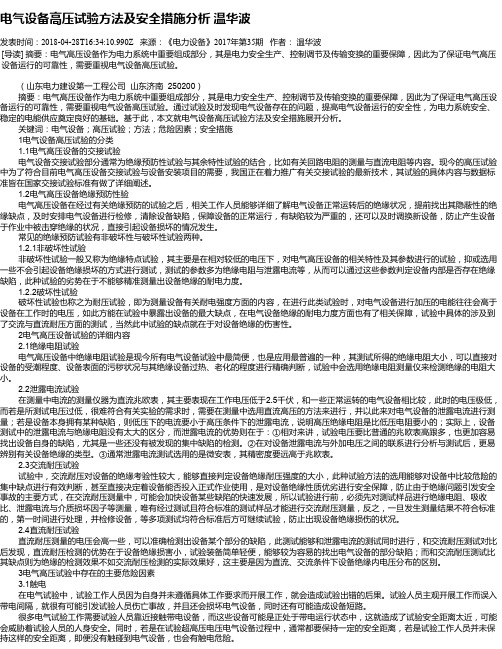

电气设备高压试验方法及安全措施分析 温华波
电气设备高压试验方法及安全措施分析温华波发表时间：2018-04-28T16:34:10.990Z 来源：《电力设备》2017年第35期作者：温华波[导读] 摘要：电气高压设备作为电力系统中重要组成部分，其是电力安全生产、控制调节及传输变换的重要保障，因此为了保证电气高压设备运行的可靠性，需要重视电气设备高压试验。
（山东电力建设第一工程公司山东济南 250200）摘要：电气高压设备作为电力系统中重要组成部分，其是电力安全生产、控制调节及传输变换的重要保障，因此为了保证电气高压设备运行的可靠性，需要重视电气设备高压试验。
通过试验及时发现电气设备存在的问题，提高电气设备运行的安全性，为电力系统安全、稳定的电能供应奠定良好的基础。
基于此，本文就电气设备高压试验方法及安全措施展开分析。
关键词：电气设备；高压试验；方法；危险因素；安全措施 1电气设备高压试验的分类1.1电气高压设备的交接试验电气设备交接试验部分通常为绝缘预防性试验与其余特性试验的结合，比如有关回路电阻的测量与直流电阻等内容。
现今的高压试验中为了符合目前电气高压设备交接试验与设备安装项目的需要，我国正在着力推广有关交接试验的最新技术，其试验的具体内容与数据标准皆在国家交接试验标准有做了详细阐述。
1.2电气高压设备绝缘预防性验电气高压设备在经过有关绝缘预防的试验之后，相关工作人员能够详细了解电气设备正常运转后的绝缘状况，提前找出其隐蔽性的绝缘缺点，及时安排电气设备进行检修，清除设备缺陷，保障设备的正常运行，有缺陷较为严重的，还可以及时调换新设备，防止产生设备于作业中被击穿绝缘的状况，直接引起设备损坏的情况发生。
常见的绝缘预防试验有非破坏性与破坏性试验两种。
1.2.1非破坏性试验非破坏性试验一般又称为绝缘特点试验，其主要是在相对较低的电压下，对电气高压设备的相关特性及其参数进行的试验，抑或选用一些不会引起设备绝缘损坏的方式进行测试，测试的参数多为绝缘电阻与泄露电流等，从而可以通过这些参数判定设备内部是否存在绝缘缺陷，此种试验的劣势在于不能够精准测量出设备绝缘的耐电力度。
电力设备高压试验要点分析及安全防护
较大 的容量要求 ；而 电力变压器作为高电压的试验设备，它在结构 以及容量方面 也不算 经济，但 它作为交流试验电源，它却有着非常 强的适应 能力。所以，如果试验变压器 以及串联谐振设备这两个 比 较常规 的方案不能够。 ３高压试验的安全防护 在 高 压 试 验 过 程 当 中 ，安 全 设 计 是 非 常 重 要 的 ，安 全 设 计 直 接 关 系 到 实 验过 程 中 的 人 身 安全 以及 数 据 的准 确 性 ， 所 以一 般 情 况 下 ， 高压试验的安全设计应该从接地 以及防止感应 电压与放 电反击和安 全距离、绝缘隔离等等这些方面考虑 。
Ｐ ｏ ｗｅ ｒ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
电力设备高压试验要点分析及 安全防护
徐 培 强
（ 广西壮族 自治区冶金建设公司 ）
【 摘 要】 随着现代社会 经济的高速发展 ，当代的电 网结构与
电力系统都 有了比较 而言更加 明显的改进，经济方面的发展 加快 了
工农 业 生 产 的进 程 。 同 时 对 电 能 的 需 求 量 也 变得 更 大 ，这 就 对 电 网 的稳 定运行 有了更加 高的要 求 ，伴随着电网改造速度的加 快 ，现在 电网的安 全也有 了提 高 ，然而 ，在运行 中也经常会有比较不稳定的 因素产生 ，作为电网 中一个重要的组成部分 ，电力设备对 于电 网的 安 全运行 也发挥 着非常重要的作用。现在 电力设备的 高压试验被作 为检 验电力设备 可靠性的一个标准 ，他 同时也是 电力设备能够安全 的运行的一个重要的保障。在本文 中主要概述 电力设备 高压试验的 概 念 以及 他 的试 验要 点 ，提 出 安 全 防 护 的新 方 法 。
３ ． １可 靠 地 接 地
【 关键词 】 电力设备 ；高压试验 ；安全防护
高电压技术电气设备绝缘试验
绝缘诊断与绝缘试验主要内容
1 绝缘测试和诊断的基本概念 2 绝缘电阻和泄漏电流的测量 3 介质损耗角正切的测量 4 局部放电的测量 5 耐压试验与预防性试验方法的特点总结 6 绝缘的在线监测
1 绝缘测试和诊断的基本概念
绝缘的测试和诊断技术概念：电力设备绝
缘在运行中受到电 热 机械 不良环境等各种 因素的作用;其性能将逐渐劣化;以致出现缺陷; 造成故障;引起供电中断 通过对绝缘的试验和 各种特性的测量;了解并评估绝缘在运行过程 中的状态;从而能早期发现故障的技术称为绝 缘的监测和诊断技术
统计诊断：考虑到被试对象特征参数分布的不
确定性;即统计性 对于处于同样状态的同类设备; 其特征参数并不相同;而按一定的统计规律分布 利用这些规律进行绝缘诊断
a 绝缘完好和损坏时
b两者重叠图
概率密度曲线不重叠
某特征参数的概率密度
2 绝缘电阻和泄漏电流的测量
1测量绝缘电阻与吸收比的工作原理 2测量绝缘电阻与吸收比的方法 3泄漏电流的测量 4测量绝缘电阻和泄漏电流的功效 5测量绝缘电阻和泄漏电流的注意事项
5绝缘油脏污 劣化解决等办法是将整体绝缘分解后分部测量 （如分别
测量介损不易对变发压器现线的圈和局套管部的性tgδ 进缺行陷测量：）
1非穿透性局部损坏测介损时没有发生局部放电 2很小部分绝缘的老化劣化 3个别的绝缘弱点
5测量介损时的注意事项
1尽可能地分部测试 2与温度的关系：
不同温度下的测量结果不能换算 为进行比较;要求在相同温度条件下测试 3与电压的关系： 试验电压过低;不易发现缺陷;因接近工作电压 4表面泄漏要排除：加屏蔽环 5抗干扰措施：屏蔽和接地要好 6测量绕组绝缘时;应将绕组首尾短接;避免电感和 励磁铁损造成误差
高电压技术 电气设备绝缘预防性试验
绝缘电阻及K1或K2的测量
2.用数字兆欧表测量 它不是用手摇发电机产生固定不变的直流电压，
而是采用整流电源，用户可根据需要选择电压量 程。 当在试品绝缘上施加电压时，取试品电压、电流 信号经A／D转换，简单数值计算，用液晶数显方 式给出结果。
3.2 介质损耗角正切的测量
介质损耗角正切tgδ是绝缘品质的重要指标， 测量tgδ是判断电气设备绝缘状态的一项灵敏 有效的方法。
因此测量K1不足以反映吸收的全过程。
极化指数：
K2
R10 min R1min
1. 手摇式兆欧表测量
原理：两个线圈WV、WA处于永久磁场中，当有电流 通过时，产生相反方向的力，在力矩差的作用下，指
针旋转，直到力矩平衡。
a
f
( Iv ) IA
f ( RA Rx ) Rv
f (Rx )
手摇式兆欧表有： 500V，1000V， 2500V，5000V
R(t) U i
(C1 C2 )2 (R1 R2 )R1R2
(C1
C2
)2
R1R2
(R2C2
R1C1 ) 2
t
e
通常意义的绝缘电阻：指吸收电流衰减完毕所测得的稳态 电阻值。R∞=R1+R2
稳态绝缘电阻值可以揭示：绝缘整体受潮；局部严重受潮； 贯穿性缺陷。
多层介质的吸收现象
2. 吸收比
测绝缘电阻的不足之处：吸收电流衰减较慢时，需要一定 的时间；难以给出判断标准。
R2
t
e
Ig ia
(C1
C2 )
R1R2 R1 R2
流过试品的电流由两部分组成：传导电流Ⅰg及吸收电流ia，
如果R1C1≈R2C2，吸收现象不明显；如果R1C1和R2C2相 差较大，则吸收现象将十分明显。
电气高压试验危险性分析及防范措施经验分析
电气高压试验危险性分析及防范措施经验分析摘要：在高压电气设备工作的过程中，可能会存在各种各样的危险，导致意外事故的发生，所以进行高压电气试验是一项必不可少的工作内容，但是在试验操作过程中仍然会出现一些由于操作失误而引起的危险。
所以，针对电气高压试验中可能出现的问题一定要予以重视。
以下介绍了电气高压试验的种类和操作意义，并对电气高压试验中出现的问题作出分析，以及提出相应的预防方案。
关键词：电气高压试验；危险；预防在当今社会中，能源问题一直是备受关注的，各国都致力于新能源的开发。
目前我们熟知的，并且常见的就是电能了，电能属于可再生的清洁能源，而且价格相对较低，不论是在日常生活中，还是在生产活动中都起着重要的作用。
为了满足生产生活的需求，高压电气设备的使用就必不可少了，通过高压电气设备的输送保证了我们日常所需要的电力。
但是高压电气设备的使用需要定期进行检测，所以会有电气工作人员对高压电气设备进行试验。
一、电气高压试验的方法及操作意义（一）电气高压试验的方法电气高压试验的方法有几种比较常见的类型。
包括直流泄露及直流耐压试验，测量绝缘电阻，工频交流耐压试验，变压器绝缘试验等。
直流耐压试验能同时进行泄漏电流的测量，并且对绝缘的损伤比较小。
测量绝缘电阻在电气高压实验中操作简单，成本较低，所以应用的范围比较广泛。
工频交流耐压试验能够测试设备的绝缘水平，发现设备的绝缘缺陷。
变压器绝缘试验能够确保质量要求的变压器绝缘强度是否超过预期。
（二）电气高压试验的意义电气高压试验对于高压电气设备来说是不可或缺的。
简单来讲，电气高压试验就是对设备绝缘性能的好坏和运行状态进行试验，电气高压试验可以通过在设备出厂、交接以及在使用过程中的定期试验检测来保证设备的使用寿命，并控制其运行质量。
在大多数工厂中，高压电气设备由于较为恶劣的运行环境，长时间的机械、湿度以及化学因素的影响，使得高压电气设备的绝缘性能容易受到损害，从而在额定电压与过电压的作用下击穿而发生危险性事故。
电气设备高压试验潜在风险及防范措施分析
电气设备高压试验潜在风险及防范措施分析摘要：根据电气设备使用周期，设备高压试验主要被分为出厂、交接以及定期试验。
在高压试验过程中，组织措施和技术措施的完备程度，是试验能否顺利完成的关键。
对试验中潜在风险进行分析并制定相应的防范措施，是完成高压试验的重要环节之一，是保证试验可靠性的基础和前提，也是防范高压试验事故发生及扩大的有效措施。
关键词：电气设备；高压试验；风险；防范措施1电气设备高压试验概述电气设备的高压试验在整个电力系统中具有重大价值,对保障系统安全、调节系统控制效果、控制电能传输变换等起到了一定影响,必须切实提高高压电气设备的安全性、可靠性。
当下国内电网运行中,不同高压电气设备的结构特点、性能形式等存在一定差异,需及时对其进行电气试验,从而实现设备绝缘参数、性能方面的检测。
高压电气设备作用的分析中,需针对电气设备损坏或事故率等进行全面分析,最大程度提高运维人员人身安全、设备安全方面的防护,借助绝缘交接试验、预防试验等进行设备检测。
同时高压试验对排除设备盲点、提高设备绝缘效果等均具有积极影响。
一旦设备出现绝缘缺陷,需及时进行处理,降低电网瘫痪等状况发生率。
2电气设备高压试验的潜在风险分析2.1设备损坏高压试验前的准备工作是整个试验工作的基础，是保证试验顺利进行的前提。
在考点，工作人员对考试准备工作重视不够。
如试验前，试验人员在准备试验设备时，不按试验清单准备设备或出现错误，导致设备选型错误，从而损坏设备，影响试验结果的准确性。
安全技术措施的实施和验证不慎或不到位，造成非试验设备故障损坏。
这不仅会影响高压试验的顺利进行，还会对试验人员或设备造成严重损坏。
2.2触电伤亡造成触电伤亡的原因主要有三个方面：（1）在高压试验过程中，由于试验人员的疏忽或状态不佳，未核对设备的编号和名称，或不符合相应的工作要求，将带电设备误认为非带电设备，导致人员伤亡。
造成电气设备短路或损坏，对试验人员和电气设备的运行造成不利影响（2）安全距离：进行绝缘电阻试验、介质损耗试验等，试验电压低于工作电压时，可以认为设备处于带电状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行与维护2019.7 电力系统装备丨161Operation And Maintenance2019年第7期2019 No.7电力系统装备Electric Power System Equipment
理措施。2.3 做好变电站优化设计对变电站进行科学的设计，可以从根源上解决一次设备过热的问题。进行变电站设计时应该做好前期的调研工作，并采取先进的供电设计方法。做好一次设备的选型工作，尽量选用质量可靠、使用寿命长的一次设备，并做好供电余量的设计，避免由于后期用户增多而引起的供电设备超负荷运行问题。严格按着变电站设计规范开展设计工作，不得凭借设计经验，设计方案应该经过设计审核之后才可以用于施工。2.4 做好工作人员的技能培训，提高工作人员的综合素质变电站一次设备的过热很多都是由于工作人员所导致，这就表明工作人员的专业技术水平和责任心对于保证变电站的正常运行十分关键。所以，为了尽量避免由于人为因素引起的设备过热问题，应该加强对工作人员的技术培训力度，定期举办技能培训班，让工作人员掌握更多的变电站操作和理论知识。明确工作人员的岗位职责，建立起工作管理制度，采用制度手段对工作人员进行管理，让工作人员具备良好的职业道德素质，采取积极的工作态度开展工作。在对供电设备进行检查和维护时，必须严格遵守检修规程，不能忽视螺栓松动和锈蚀现象，应该采取合理的手段进行处理。在对供电设备运行温度进行监测时，应该保证测量的准确性，不能放过任何一个故障现象。由于设备长期处于工作状态，供电设备的磨损现象比较严重。很多一次供电设备都在室外运行，会堆积很多灰尘，如果不及时进行清理会影响设备的使用寿命和安全运行，应该制定出合理的清理周期来进行检修。还应该对于生锈的接触元件进行除锈，防止由于接触电阻过大而引起的发热，对接触表面涂上新的导电膜，从而更好地保证变电站的平稳运行。2.5 及时维修或更换老化设备，提高变电站运行可靠性
如果变电站的一次设备产生老化，供电的功能性参数就会下降，散热能力会不断变小，这就会引起供电设备过热的现象，严重情况会出现烧毁问题。应该对于产生老化现象的供电设备进行更换或者维修，从而解决好一次设备过热的问题。对其进行科学合理检修，可以提高设备的使用期限，提高变电站的工作效率。3 结语
变电站一次设备的过热问题必须要引起工作人员的重视，如果不采取有效的措施进行处理则会引发严重的事故。应该在不断应用过程中发现过热的原因，及时制定出切实可行的解决办法，保证变电站可以平稳的运行。参考文献[1] 陈明.电气一次设备检修工艺及问题研究[J].通讯世界，2017（21）：122-123.[2] 朱秋雯.浅谈变电站电气一次设备产生过热问题成因及对策[J].科技创新与应用，2017（9）：210.[3] 姚志伟.电气一次设备常见问题在变电站的探讨[J].黑龙江科技信
息，2017（7）：27.[4] 范天明.变电站一次变电设备检修与试验措施[J].建材与装饰，2015（49）：233-234.
高电压试验对电气设备绝缘效果进行检测，采用的试验方法很多，其中，交流和直流高电压试验方法是较为常用的。本文的研究中，对这两种试验加以陈述，为电气设备绝缘的高电压试验做好防护工作，保证试验安全，避免不良后果的发生。1 电气设备绝缘的高电压试验1.1 电气设备绝缘的交流高电压试验（1）交流高压试验的基本介绍：交流电压的频率范围，用于交流高压的绝缘试验位于45Hz至65Hz，电压由工频测试变压器产生。对于不同的电气
［摘 要］对于电气设备进行高电压试验是非常必要的，可以避免发生安全事故。对于电气设备绝缘要进行定期检测，相应地提高检测能力。电气设备绝缘能力的检测中，试验室检测有很多种方法，最为准确的检测方法是高电压试验，而且操作简单便捷。本文针对电气设备绝缘的高电压试验与安全防护展开研究。［关键词］电气设备；绝缘；高电压试验；安全防护［中图分类号］TM855 ［文献标志码］A ［文章编号］1001–523X（2019）07–0161–02
High Voltage Test and Safety Protection Analysis of Electrical Equipment InsulationZhao Yi-song［Abstract］It is necessary to carry out high voltage experiments on electrical equipment, which can avoid safety accidents. Insulation of electrical equipment should be inspected regularly to improve the inspecting ability accordingly. There are many methods to test the insulation ability of electrical equipment in laboratory. The most accurate method is high voltage test and simple operation boundary. This paper focuses on the high voltage test and safety protection of electrical equipment insulation. ［Keywords］electrical equipment; insulation; high voltage test; safety protection
电气设备绝缘的高电压试验与安全防护分析赵义松（国网辽宁省电力有限公司电力科学研究院，辽宁沈阳 110006）运行与维护162丨电力系统装备 2019.7Operation And Maintenance2019年第7期2019 No.7电力系统装备Electric Power System Equipment
设备，需要使用高压交流试验。交流所使用的是不同的交流电压频率，比如，互感器的感应试验过程中，固体绝缘会加速老化，此时的最大电流电压频率可以达到500Hz，交电压的频率可以达到1000Hz。（2）交流高压试验所具备的特点：其一，交流电压测试电压要相对高一些。由于试验所要达到的目的不同，采用电击穿试验，主要的目的是用来测试电气产品的介电性能，也就是说电压设置主要以雷电过电压为主，或者以内部过电压作为模型对高压进行测试。其二，电压波形应是正负半波对称，为正弦波形，频率45Hz至55Hz。在调整电压的过程中，按下调压器就可以设定速度，要保证连续平稳地调整电压，维持电压的稳定性。其三，在交流高压试验的过程中，变压器通常是不连续性的，虽然存在连续性。如果具备的条件越少，变压器的容量就会更好。所以，在变压器的安全系数的设计过程中可以采用相对比较小的安全系数就可以维护安全。（3）调压装置交流高压试验中要按照要求进行。其一，保证调压装置输出电压质量，电压调节器的输出电力为正弦状态，电压波形方面输出电压的正弦波是最好的，类似波形极限需要达到零。其二，电压调节特性良好。调压器的阻抗不可以太大，也不可以太小，而是要按照要求调节。调压特性曲线要保证平滑，调节方便，且安全可靠。（4）在交流高压试验中需要注意的问题。交流高压试验主要注意两个方面的问题。第一个需要注意的问题是，注意防止试验过程中可能出现过电压；第二个需要注意的问题是防止测试电压波形失真。1.2 电气设备绝缘的直流高电压试验其一，电气设备绝缘的直流高压试验设备。试验所需的具体设备为测量泄漏电流和脉冲浪涌电压发生器、浪涌电流发生器等。其二，电气设备绝缘的直流电源要求。通常用脉冲等来表示直流电压特性。电气设备绝缘处于直流高压试验中，在直流电源中提供负极。当处于负载电流状态的时候，对脉动电压的要求是比较高的，对脉动电流的要求也是非常高的，如果是小型直流电源，就需要具备一定的负载能力。（1）直流高压试验所具备的特点。其一，试验设备容量小。一套完整的直流耐压测试设备其体积小，重量轻。其二，在直流耐压试验过程中，可以同时测量电流泄漏，可以反映内部绝缘材料具体的缺陷情况。其三，直流高压试验采用无损试验方法，在试验过程中不会引起试验材料的分解问题或者存在老化的问题。（2）电气设备绝缘的直流高电压试验需要注意的问题。其一，直流高压试验的过程中，电源容量不是常规性的，应根据不同的试验对象和试验目的进行选择，对应最合适的供电能力。正常情况下，直流高压试验需要的测试电流在几安培到几十安培之间，因此需提前做好试验准备。具体的试验过程中，应根据试验对象确定功率容量，提高试验的准确性。其二，直流高压试验周期要有所保证，保护好电路。当样品放电或发电机输出短路接地的过程中，要限制电容器柱的放电电流，采用高压硅的电流，控制好流量，在样品和高压输出之间采用串联的方式，可以很好地保护电阻。2 电气设备绝缘的高电压试验安全防护中所采用的技术措施2.1 电气设备绝缘的高电压试验之前采用的安全防护措施由于电气设备对绝缘高压试验具有非常严格的要求，在进行试验之前，首先要了解这个试验要达到的目的，需要解决什么问题。将试验计划制定出来，这是试验成功的前提条件。如果试验计划没有准备好，在试验的过程中就容易遇到难题且不能很好地解决。当完成试验准备工作之后，对于所制定的试验计划要认真分析，对于突发事件需要制定相应的解决措施。特别是要根据试验的实际情况制定应急预案，避免突发事件发生不能及时处理，导致严重的后果。在试验操作之前，对于试验说明要详细阅读，对于设备使用说明要充分掌握。由于试验室不同，对安全条件的要求也会有所不同。在做试验之前，对于安全措施要熟悉。试验仪器为多个人使用，作为公共仪器，每次试验后，都会填写使用仪器的详细信息。2.2 电气设备绝缘的高电压试验中试验人员需要承担的工作职责
对于电气设备绝缘高压试验，需要相应的试验人员承担相关的任务，履行相应的职责。对于每一个试验室工作人员这对试验都要详细说明，进行试验解释，使得试验人员掌握安全知识，在试验中采取相应的预防措施。在试验人员试验操作的过程中，要对试验的过程详细了解，确保其在试验过程中能够正确完成操作，保护好自身的安全。确保试验人员在紧急情况下，遵循应急计划展开试验，对于突发事件能够及时处理，管理好自己的事务，对于试验过程中出现的各种问题能够及时采取有效的控制措施解决。对电气设备进行高压绝缘试验的时候，要注意力集中，操作规范，对每个细节都要做到位，保证安全试验。2.3 电气设备绝缘的高电压试验中采用的安全防护措施
