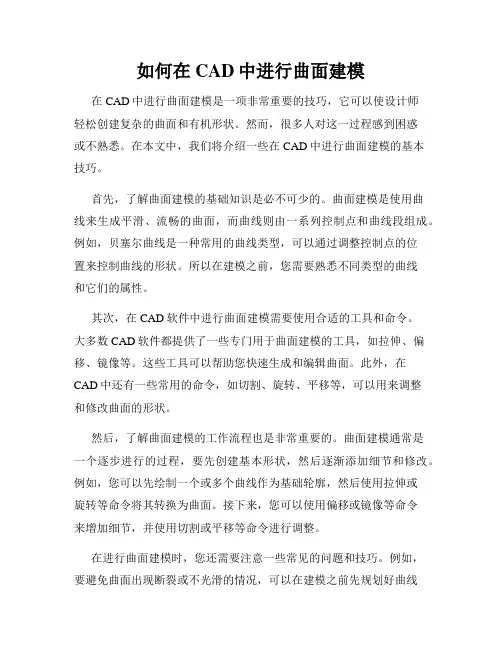

如何在CAD中进行曲面建模
如何在CAD中进行曲面建模在CAD中进行曲面建模是一项非常重要的技巧，它可以使设计师轻松创建复杂的曲面和有机形状。
然而，很多人对这一过程感到困惑或不熟悉。
在本文中，我们将介绍一些在CAD中进行曲面建模的基本技巧。
首先，了解曲面建模的基础知识是必不可少的。
曲面建模是使用曲线来生成平滑、流畅的曲面，而曲线则由一系列控制点和曲线段组成。
例如，贝塞尔曲线是一种常用的曲线类型，可以通过调整控制点的位置来控制曲线的形状。
所以在建模之前，您需要熟悉不同类型的曲线和它们的属性。
其次，在CAD软件中进行曲面建模需要使用合适的工具和命令。
大多数CAD软件都提供了一些专门用于曲面建模的工具，如拉伸、偏移、镜像等。
这些工具可以帮助您快速生成和编辑曲面。
此外，在CAD中还有一些常用的命令，如切割、旋转、平移等，可以用来调整和修改曲面的形状。
然后，了解曲面建模的工作流程也是非常重要的。
曲面建模通常是一个逐步进行的过程，要先创建基本形状，然后逐渐添加细节和修改。
例如，您可以先绘制一个或多个曲线作为基础轮廓，然后使用拉伸或旋转等命令将其转换为曲面。
接下来，您可以使用偏移或镜像等命令来增加细节，并使用切割或平移等命令进行调整。
在进行曲面建模时，您还需要注意一些常见的问题和技巧。
例如，要避免曲面出现断裂或不光滑的情况，可以在建模之前先规划好曲线的布局和连接方式。
此外，使用合适的分割和平滑命令可以帮助您改善曲面的质量。
此外，使用网格或NURBS等高级技术可以进一步提高曲面建模的质量和精度。
最后，为了不断提高曲面建模的技巧，不断学习和实践是必不可少的。
可以参考一些曲面建模的教程和案例，了解其他设计师的做法和经验。
此外，积极参与论坛和社区讨论，与其他人分享和交流，也是提高曲面建模技巧的好方法。
总体而言，曲面建模是一项重要而有趣的技术，在CAD软件中进行曲面建模需要掌握基础知识、合适的工具和命令，了解工作流程和常见问题，并不断学习和实践。

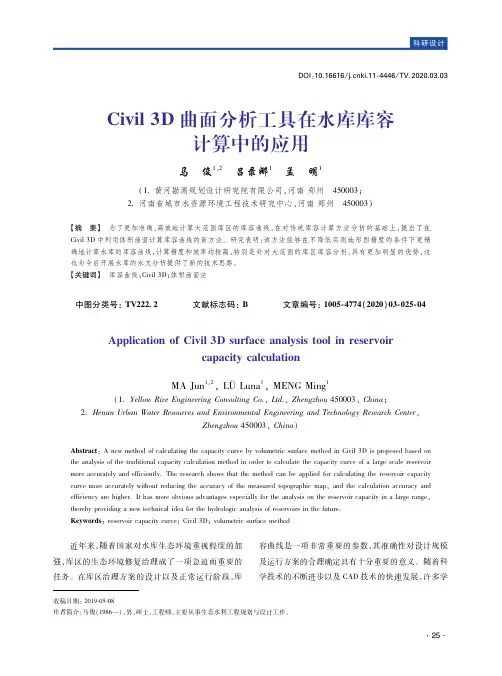

civil 3d曲面分析工具在水库库容计算中的应用
!!近年来随着国家对水库生态环境重视程度的加 强库区的生态环境修复治理成了一项急迫而重要的 任务 在库区治理方案的设计以及正常运行阶段库
容曲线是一项非常重要的参数其准确性对设计规模 及运行方案的合理确定具有十分重要的意义 随着科 学技术的不断进步以及 )/-技术的快速发展许多学
收稿日期 #'"KL'&L'M 作者简介马俊"KMN 男硕士工程师主要从事生态水利工程规划与设计工作
上述各种库容计算方法"均以实测的库区地形资 料进行近似计算"计算成果精度与采样的间距关系密 切"一般采样间距越小"结果精度就越高"但是随之而 来的计算量就越大"对计算机的要求也更高& 对于规 模较小的库区"应用上述方法的计算精度#效果基本能 满足工程设计要求"但是在计算库区范围较大的库容 时"计算精 度 和 效 率 就 大 打 折 扣" 并 且 计 算 过 程 较 繁 琐& 随着 Y.b技术的进步"特别是近年来 567技术的 爆炸式发展"涌现出了很多基于三维的 567 软件"这 些软件被越来越多的设计人员接受和掌握"软件的某
应用案例分析以内蒙古呼和浩特市岱海水环境生态治理工程为例进行库容分析
!"#$%&$''$'()&*+,-&$$.///'(01&2%2%&%3&%3
!"#"$%&曲面分析工具在水库库容 计算中的应用
马!俊"# !吕录娜" !孟!明"
"$黄河勘测规划设计研究院有限公司河南 郑州!%&'''( #$河南省城市水资源环境工程技术研究中心河南 郑州!%&'''(

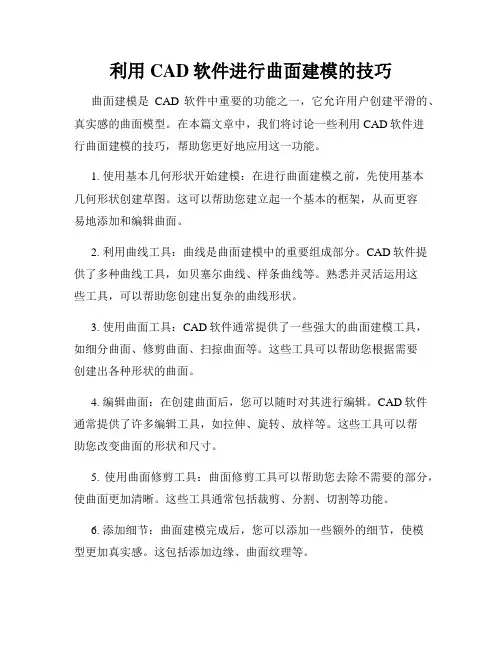

利用CAD软件进行曲面建模的技巧
利用CAD软件进行曲面建模的技巧曲面建模是CAD软件中重要的功能之一，它允许用户创建平滑的、真实感的曲面模型。
在本篇文章中，我们将讨论一些利用CAD软件进行曲面建模的技巧，帮助您更好地应用这一功能。
1. 使用基本几何形状开始建模：在进行曲面建模之前，先使用基本几何形状创建草图。
这可以帮助您建立起一个基本的框架，从而更容易地添加和编辑曲面。
2. 利用曲线工具：曲线是曲面建模中的重要组成部分。
CAD软件提供了多种曲线工具，如贝塞尔曲线、样条曲线等。
熟悉并灵活运用这些工具，可以帮助您创建出复杂的曲线形状。
3. 使用曲面工具：CAD软件通常提供了一些强大的曲面建模工具，如细分曲面、修剪曲面、扫掠曲面等。
这些工具可以帮助您根据需要创建出各种形状的曲面。
4. 编辑曲面：在创建曲面后，您可以随时对其进行编辑。
CAD软件通常提供了许多编辑工具，如拉伸、旋转、放样等。
这些工具可以帮助您改变曲面的形状和尺寸。
5. 使用曲面修剪工具：曲面修剪工具可以帮助您去除不需要的部分，使曲面更加清晰。
这些工具通常包括裁剪、分割、切割等功能。
6. 添加细节：曲面建模完成后，您可以添加一些额外的细节，使模型更加真实感。
这包括添加边缘、曲面纹理等。
7. 进行渲染和动画：CAD软件通常提供了渲染和动画功能，您可以利用这些功能将曲面模型渲染为真实的图像，或创建产品演示动画。
8. 学习和实践：曲面建模是一项相对复杂且需要经验和技巧的技术。
通过学习和实践，您可以不断提升自己的曲面建模技术，并创造出更加精确和复杂的曲面模型。
总之，利用CAD软件进行曲面建模是一项能够提高设计效率和质量的重要技术。
掌握曲面建模的基本技巧，并结合实践和创新，您将能够创建出独特、真实且具有艺术感的曲面模型。
希望本文对您学习和应用曲面建模有所帮助。
civil3d-学习指南-介绍及界面
civil3d-学习指南-介绍及界面介绍欢迎来到Autodesk激动人心的新产品：Civil 3D 2007。
在此产品中使用了最新的软件技术，提供了完全革新的解决方案，使得土木工程设计和场地开发的过程变得更简单、更智能、更快速。
因此，设计人员有更多的时间来探寻项目的最佳方案，同时显著的缩短整个项目的设计周期。
Autodesk Civil 3D 2007架构在AutoCAD 2007之上，并集成了Autodesk Map 3D 2007。
也就是说，它完全包含了AutoCAD 2007和Map 3D 2007的全部功能，同时提供了土木工程设计方面的专业功能。
描述Civil 3D 2007时，核心的特性是交互性，这意味着几个层次：样式– Civil 3D 2007中的所有设计要素都是基于样式的。
只需简单的改变对象的样式，立刻改变了它的显示方式、标签以及行为。
Civil 3D 2007中的样式和设计允许您集成CAD制图标准，因此可以很轻松的维持一致性。
动态关联–设计过程中创建的要素经常是相互关联的。
例如，道路的纵剖面是依赖于地形曲面和水平路线。
Civil 3D 2007能够保持它们的相互关系，并且当设计要素变更时，自动更新所有相关的内容，包括有关的图形和标注。
因此，您能够把精力专注于设计过程而不是几何制图。
数据交换–Autodesk与全球的合作伙伴共同制订了土木工程领域的标准数据交换格式LandXML，它可以用文本方式精确的记录土木工程的专业数据，因此可以很容易的和其它应用程序之间交换数据。
关于更多信息，请访问GIS数据集成- Civil 3D 2007集成了Map 3D 2007的功能，因此能够导入/导出多种常用的GIS数据格式，包括Arc/Info，MapInfo，Microstation等软件的数据格式，并提供了强大的GIS分析工具在这个入门培训中，您将通过完成一些简单练习，学到Civil 3D 2007中的许多强大功能。
实用的CAD软件中的曲线与曲面编辑工具指南
实用的CAD软件中的曲线与曲面编辑工具指南CAD软件在工程设计和制图领域广泛应用，其中曲线与曲面编辑是重要的功能之一。
本文将介绍一些实用的CAD软件中的曲线和曲面编辑工具，帮助用户更高效地进行设计和修改。
1. 贝塞尔曲线编辑工具贝塞尔曲线是由多个控制点控制的曲线，可以用于创建自由流畅的曲线形状。
在CAD软件中，贝塞尔曲线编辑工具通常被称为"曲线画笔"或"贝塞尔曲线编辑器"。
通过调整控制点的位置和方向，用户可以创建各种曲线形状，如弧线、S形曲线等。
同时，通过增加或删除控制点，用户可以对曲线进行修正和修改，以满足设计需求。
2. 曲线修剪与延伸工具曲线修剪与延伸工具在CAD软件中是非常实用的功能，可以帮助用户调整或修改已有的曲线。
通过选择要修剪或延伸的曲线段，用户可以将其切割或延长，以便与其他曲线或边界对齐。
这对于设计复杂的曲线结构或平滑连接不同曲线段非常有用。
3. 曲面建模工具CAD软件中的曲面建模工具可以将曲线连接成平滑的曲面。
通过选择不同的曲线和控制点，用户可以创建各种曲面形状，如球面、圆柱面、锥面等。
曲面建模工具还可以通过调整曲线的权重和切向方向来控制曲面的形状和平滑度。
这对于设计具有复杂曲面的产品或建筑结构非常有帮助。
4. 曲线与曲面分析工具CAD软件中的曲线与曲面分析工具可以帮助用户对曲线和曲面进行分析和评估，以确保其满足设计要求。
这些工具可以计算曲线的弧长、曲率和半径等参数，并提供可视化的分析结果。
对于进行曲面设计和修正时，曲面分析工具还可以帮助用户评估曲面的平滑度和连续性，以实现更精确的设计。
5. 曲线与曲面修正工具CAD软件中的曲线与曲面修正工具是用户常用的功能之一，可以帮助用户对已有的曲线和曲面进行修改和调整。
通过调整控制点、编辑曲线段或添加附加曲线，用户可以对曲线和曲面进行细微的调整，以满足设计需求。
曲线与曲面修正工具还可以帮助用户纠正设计中的错误或不对称问题，以提高设计质量。
civild学习指南地块
地块Civil3D2007中的地块特性具有非常完善的交互性和智能性，反映在线段、标签和表格等布局中，地块不仅仅是对场地的一种简单的划分，它还可以用于许多需要不同平面区域的地方，例如土地类型、流域、湿地、地质图等等。
Civil3D2007引入了一个新的概念：场地。
场地本质上说是一种拓扑关系——它是一个包括路线、纵断面、地块、横断面和放坡组的集合。
您可以通过组织场地来将一个项目划分成不同的部分，或者这样认为，当您不希望一个功能与另外一个相互作用的时候――那就把路线放到一个场地，而地块放进另一个。
这样以来，如果这条路线穿过地块，就不会将地块划分开来。
由于地块的特性，在快捷信息浏览中每个场地的地块条目都定义了外部边界或地块边界，它们并不需要相邻在一起。
它也管理着各种地块的显示顺序，可能是相邻的，比如道路规划线和相邻的地块，还提供了数据的显示层次。
场地上的每个地块都相互影响着其它地块－如果同属于一个场地的两个地块重叠在一起了，重叠区域会自动转化为第三个地块。
地块在创建方式上非常类似于路线——您可以通过对象或者布局来创建。
从对象创建的方法可以将任何封闭的对象集合：直线、圆弧、多段线或者多边形定义成地块。
按布局创建则使用了类似路线的工具条在场地上来创建地块边界，或者从内部划分地块（滑动线）。
创建地块和规划线请打开“13_ParcelStart.dwg”文件。
在这个练习中，我们将使用多种方式创建地块，设计一个居住小区的划分。
为了简单起见，我们仍然使用一些预先设好的数据进行设计。
1.菜单“地块>从对象创建”2.选中白色的多段线，回车3.确认“场地”下拉框中选中“项目场地”4.选择“地块样式”为“R”（代表居住用地）；确保“面积标签样式”选中“编号，面积（表格）”如图所示：5.点击“确定”请注意现在图上多段线围成的区域生成了两个地块。
这是因为地块和路线在同一个场地中，因此Civil3D2007自动把路线也作为地块边界。
civil3d2022使用教程
civil3d2022使⽤教程1、⽣成曲⾯后，在等⾼线样式显⽰模式下，某⼀区域的等⾼线⾮常密集，呈现与周围等⾼线不协调的状态，如下图所⽰。
这种情况的原因是该区域地形曲⾯的原始数据⾼程值出错。
如果出现这种问题的区域不多，可以将曲⾯样式中的⾼程点的打开，使曲⾯中的⾼程点显⽰出来。
在编辑曲⾯的命令窗⼝下有删除点和修改点两个命令。
如果我们的数据点很密集且数量很多，删除单个点对我们的曲⾯不会产⽣较⼤的影响，此时我们可以选择简单粗暴的⽅式——删除该错误点，即可消除这⼀错误。
当然，这要根据我们的经验来判断。
如果我们的⾼程数据点⾮常珍贵，我们可以选择更稳妥的办法——修改点，通过将错误⾼程点的⾼程修正，来消除这⼀问题。
有时点的⾼程错误⾮常明显，⽐如1930.553，由于输⼊⼈员的失误变成930.553，这种错误我们可以直接修正；如果错误⾼程点的数据为0，我们也可以参考周边附近点的⾼程，粗略地推算错误点的正确⾼程。
2、如果出现这⼀问题的区域⾮常多，在三维模式下查看如下图所⽰。
造成这⼀问题的原因是这些下沉的点⾼程为0或者⾼程值错误。
我们查看样例曲⾯的统计信息如下：曲⾯最⼤⾼程为501.34，最⼩⾼程为0，很明显这么⼩的范围内出现如此⼤的⾼差是不合理的，我们可以通过批量的定义⾼程的最⼤值和最⼩值来限定我们的⾼程点数据，将错误的⾼程点直接排除在这⼀范围外。
那么我们就可以取100为临界值（临界值可以根据经验结合曲⾯所在地区⾼程⾃⾏决定），将⼩于该临界值的⾼程点删除。
针对这种问题，我们可以选择曲⾯，打开曲⾯特性，在定义栏中找到⽣成选项，将“排除⼩于此值的⾼程”⼀栏调整为“是”，“⾼程＜”⼀栏填⼊临界值100。
点击应⽤并确定，重新⽣成曲⾯，我们再次查看曲⾯，这些错误的区域被排除了：3、有时我们要处理带状的地形图（如既有河流、既有道路等），我们处理曲⾯之前的点可能是这样的：但当我们将这些点⽂件添加到曲⾯中后，曲⾯却成下图这样了。
【新提醒】用集成在Civil 3D中的Map 3D,即可以得到如此漂亮的曲面分析效果(转自Moderator)
【新提醒】用集成在Civil 3D中的Map 3D，即可以得到如此漂亮的曲面分析效果（转自Moderator）这篇教程存入电脑大概也有3年了！最近整理电脑时，再次发现！看见有位仁兄提出过map 3d ！因此将这篇教程共享给大家！（按照图的顺序）利用集成在Civil 3D中的Map 3D，即可以得到如此漂亮的曲面分析效果。
许多坛友问我是怎么做到的。
一直想把制作的过程写与大家家分享，无奈最近人在江湖漂，一直拖到现在。
先上一张图，看看我们用Map 3D做到的效果。
图01了解Civil 3D的朋友一定知道Civil 3D中，还包括一个叫Map 3D的桌面型GIS工具。
我们今天就是利用它的功能进行一个简单的曲面高程表现分析。
1、在Civil 3D中生成曲面。
在论坛中，已经有不少帖子来说明如何生成Civil 3D的曲面了，如图02所示，是我用文本点的方式生成的一个示例曲面（看过我幌子的坛友可能会说：来点儿新意行不行？怎么老是这个地形啊？咱们在这儿只是为了向各位介绍方法，所以，各位看官就不要在意我用的实例曲面啦。
）这里省去详细生成Civil 3D的曲面过程若干文字。
图02：2、将曲面导出为DEM格式虽然我们在Civil 3D中生成了三维的数字曲面，但是很可惜，目前的Map 3D还无法直接解读Civil 3D的曲面。
因此，我们必须通过“曲线救国”的策略，来让Map 3D能应用Civil 3D 的曲面。
现在的Map 3D 2008(也就是Civil 3D 2008中集成的MAP版本)可以读取DEM格式的曲面。
因此，我们需要将Civil 3D的曲面导出为DEM格式。
如图03所示，在曲面上点击鼠标右键，在弹出的菜单中选择“导出到DEM”。
图033、设置DEM参数如图04所示的对话框中，设置DEM的文件名，即将要导出的DEM文件的存放位置，栅格的间距（间距越小，精度越高。
），注意选择“导出坐标分带”，也就是说，DEM文件存储着大地坐标系的设置，将来你在MAP中，你可以自由变换大地坐标系，MAP会自动根据坐标系换算自动调整曲面的形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曲面 Civil3D2007里面的曲面是“动态的”对象。也就是说，当曲面被修改时，它能够自动的重新构建。而如果您选择了不自动重构，那么当您修改曲面的源数据的时候，Civil3D2007就会自动报警来提示您。在Civil3D2007里面，曲面的模型和数据结果已经存在于图中，您只需要使用样式功能来决定显示什么内容，输出的成果会同步更新。您使用了哪些数据来创建曲面，在系统里也会有纪录。
从点创建曲面 1. 选中“工具空间>快捷信息浏览” 2. 在当前的“曲面”结点上点击右键，并选择“新建…”，新建一个曲面 3. 在弹出的“创建曲面”对话框里，“名称”栏键入曲面的名称为“地形” 4. 在“描述”栏，输入曲面的描述。比如“原始的地形曲面”.如图所示： 5. 点击“确定”按钮，面面被创建，但还没有任何定义。 6. 在“快捷信息浏览”上，单击展开“曲面”结点前的按钮，您现在可以看到新创建的“地形”曲面文件夹
7. 展开该曲面下的“定义”结点 8. 右键单击“定义”下的“点编组”结点，在弹出菜单中选择“添加...” 9. 在弹出的点编组列表中，选择名称为“Survey”的点编组，然后单击“确定” 10. 稍等几秒，请注意图上生成了曲面的等高线。 11. 选中等高线代表的曲面，点击右键，选择快捷菜单“对象查看器” 12. 在对象查看器窗口中按住鼠标左键然后拖动，即可旋转曲面，以三维方式进行查看 在对象查看器中，可以使用右键菜单或工具栏按钮来选择查看的操作方式。 13. 关闭对象查看器。 曲面特性 通过对象查看器，您已经看到，曲面上有些区域存在错误的点高程数据，现在我们来查找这些错误。
14. 在“快捷信息浏览”上选择“点” 15. 点击点表视图的“点高程”栏头，您可以看到一些点的高程是0。 16. 右键单击点1977所在的行，在弹出菜单中选择“缩放到”，图形会自动显示编号为1977的点所在的位置。
17. 请观察该点的错误高程对曲面等高线造成的影响 您可以在“快捷信息浏览”中直接使用右键菜单来删除这些错误的点，也可以保留这些点，但把它们从曲面数据中排除。在这里我们采用后面一种方式：
18. 在视图窗口里选中曲面，右键点击，选择快捷菜单“曲面特性...” 19. 在曲面特性对话框上选中“定义”页面 20. 点击展开“生成”结点 21. 把“排除小于此值的高程”的值选为“是” 22. 把“高程<”的值改为1。此时窗口如图： 23. 点击“确定”按钮 24. 出现警告提示时，点击“是”，重新生成曲面 请注意现在曲面中的错误被排除掉了，你可以重新用对象查看器查看现在的曲面。 曲面标签 Civil3D能在曲面上可以添加多种标签，包括等高线标签、曲面高程标签与坡度标签。为了让我们看得更加清楚，我们先关闭掉图上的点的显示。
25. 在“快捷信息浏览”中，选择“点编组”结点下的“Survey”编组，右键单击，选择“特性...”
26. 在“信息”页面中，将默认的“点样式”改为“无标记”，“点标签样式”改为“无标签”
27. 点击“确定” 现在，所有的点仍然存在于图中，并且可以在“快捷信息浏览”中查看。但是在图上没有任何显示（你也可以采用cad常用的冻结命令冻结点、点标签所在的层来关闭点的显示）。
下面我们使用标签定位线来生成曲面的等高线标签。等高线标签也是“动态”的对象，与曲面动态关联。如果您改变曲面的等高线间隔，标签也会自动更新。您可以通过冻结标签定位线所在的层，或者把它设为不打印的层，从而避免输出定位线。
28. 选择菜单“曲面>标签>添加等高线标签”
29. 图标是选择等高线标签所属的图层，是选择你需要标注的曲面。 添加单个标签：指表示添加某一条等高线的标签。添加成组标签：指绘出一条属性为等高线标签的直线，凡是与该直线相交的等高线，均在与直线相交的点上标注等高线高程。按对象添加标签：指将图中的一条直线或多线段的属性变为等高线标签，凡是与该线相交的等高线，均在与线相交的点上标注等高线高程。
30. 现在我们选择”添加成组标签”，在图上画一条直线，穿过几条等高线（注意同时穿过主等高线和次等高线）
31. 按回车结束命令。 32. 选中您所创建的标签线，使用夹点来移动直线的端点，观察标签的变化 33. 我们可以通过调整等高线直线特性，来改变等高线标注的的特性。 34. 菜单“曲面>标签>等高线标签直线特性” 35. 在图上选中您所创建的标签线 36. 在“等高线标签直线特性”对话框里，选中“主要样式”，并确保下拉框里选中“计曲线”；不选中“次要样式”和“用户定义的样式
37. 点击“确定” 38.
39. 在工具栏上的图层管理下拉框中，冻结“曲面－等高线标签”图层 40. 在提示窗中，点击“确定” 41. 除了等高线标签之外，我们还可以生成曲面的高程与坡度标签。 42. 菜单“曲面>标签>添加曲面标签” 43. 在“添加标签”对话框中，选择”标签类型“为“坡度” 44. 点击“添加”，选择添加类型为1点，然后在曲面上任意点点击以插入标签， 45. 在“添加标签”对话框中，选择”标签类型“改为“高程点” 46. 点击“添加”，然后在曲面上任意点点击以插入标签 47. 点击“关闭” （现在您的图形应该与1_PointSurface.dwg相同。） 曲面样式 现在您的曲面是按照“标准”样式显示的，在二维视图中显示为间距一米的未平滑等高线，而在三维视图中显示为高程颜色方案。您可以创建一个新的样式，将等高线间距改为二米，顶点平滑，并且在两种视图中都显示坡面箭头。
（您可以从1_PointSurface.dwg开始工作） 48. 在图上选中曲面，右键点击，选择“曲面特性”
49. 在“信息”页面上，点击“曲面样式”右边的下拉按钮，选择“新建” 50. 在“曲面样式”对话框中，在“信息”页面上，输入名称为“标准箭头” 51. 选中“等高线”页面上，点击展开“等高线间隔”结点 52. 在“次要间隔”一栏，输入“2.0米”；点击“主要间隔”栏，注意到数值自动改为“10.0米”
53. 点击展开“等高线平滑”结点 54. 将“平滑等高线”的值改为“是”；确保“平滑类型”为“添加顶点” 55. 在对话框下部的“等高线平滑”滑动条上，将滑块拖到最右侧（“增加”） 56. 选中“显示”页面 57. 确保“视图方向”下拉框中选中“二维” 58. 在“部件显示”列表中，打开“坡面箭头”“主要等高线”“次要等高线”对应的“可见”开关
59. 将“视图方向”下拉框选为“三维” 60. 在“部件显示”列坡面箭表中，打开“坡面箭头”对应的“可见”开关 61. 选中“分析”页面 62. 展开“坡面箭头”结点 63. 将“范围精度”改为“.01”；确保“方案”一栏选中“Rainbow” 64. 点击“确定”两次 65. 现在我们看到，在二维图上的曲面图形发生了变化。然后切换到三维图形： 66. 在图上选中曲面，点击右键，选择快捷菜单“对象查看器” 67. 在对象查看器窗口中按住鼠标左键旋转曲面，以三维方式进行查看 68. 关闭对象查看器 对于图形的显示，Autodeskcivil3D在二维和三维上，采用了多种描述地形的方式，体现曲面的不同特征：
三角形：根据定义曲面的元素所绘出的三角网，可以调整三角网格的划分来修正曲面，最常用的地形曲面生成方式。
边界：曲面的边界。 等高线：曲面上相同高程的点所连接形成的线条，常用的地形表达方式。 栅格：用栅格表示曲面的方式（默认栅格间距为25米）可调整栅格的方向和大小。 高程：用不同颜色显示不同高程的曲面，常用于三维显示。 坡度箭头：在三角网的基础上，每一个三角形中心都用一个箭头表示该三角形的水流方向，并通过不同颜色表示坡度的大小。
坡度：用不同颜色表示曲面上坡度不同面。 流域：通过对曲面流水方向的分析，按水的最终流向，所划分的区域。 曲面分析 在Civil3D2007中，可以利用曲面样式和图例表功能对曲面进行多种分析操作，并且输出成果数据。下面我们来进行坡度分析：
69. 在图上选中曲面，右键点击，选择“曲面特性” 70. 选中“统计信息”页面 71. 分别点击展开“基本”、“扩展”、“三角网”等结点；注意查看“扩展”下的坡度统计数据
72. 选中“分析”页面 73. 在“分析类型”下拉框中，选择“坡面箭头” 74. 在“范围”栏中，将数目改为4
75. 点击“执行分析”按钮 76. 选中ID为1的行，将其最大坡比值改为20% 77. 选中ID为2的行，将其最小坡比值改为20%，最大坡比值改为30% 78. 选中ID为3的行，将其最小坡比值改为30%，最大坡比值改为40% 79. 选中ID为4的行，将其最小坡比值改为40% 80. 点击“确定”按钮 81. 菜单“曲面>添加图例表” 82. 选择“地形”曲面 83. 输入A，表示选择表格类型为“坡面箭头” 84. 回车以接受默认值“动态更新” 85. 在图面上选择一个空白区域以插入表格 注意：在插入曲面图例表时，如果表格中没有显示数据，则需重新进入“曲面特性”对话框，在“分析”页面上设置分析类型、范围数目，然后点击“执行分析”按钮。最后点击“确定”，关闭“曲面特性”对话框。
（现在您的图形应该与2_SurfaceAnalysis.dwg相同）
