家属区后山危岩崩塌治理工程施工组织设计策划方案
危岩治理安全专项方案
一、方案背景随着我国城市化进程的加快，地质灾害防治工作日益重要。
危岩作为一种常见的地质灾害，对人民生命财产安全构成严重威胁。
为确保危岩治理工程的安全顺利进行，特制定本安全专项方案。
二、治理目标1. 保障施工人员生命安全；2. 确保工程质量和进度；3. 防止次生灾害发生；4. 提高危岩治理技术水平。
三、组织机构1. 成立危岩治理安全领导小组，负责全面协调、指挥、监督治理工作；2. 设立现场指挥部，负责现场施工管理、安全监督、应急处置等工作；3. 设立技术支持组，负责提供技术指导和咨询服务。
四、安全措施1. 人员安全：（1）施工人员必须经过专业培训，取得相关资格证书后方可上岗；（2）施工现场配备必要的安全防护设施，如安全帽、安全带、防护网等；（3）施工人员必须穿戴个人防护用品，严格执行操作规程。
2. 工程安全：（1）施工前，对危岩区域进行详细勘察，制定合理的治理方案；（2）严格按照设计要求进行施工，确保工程质量和进度；（3）加强施工过程中的监测，发现异常情况立即停止施工，进行整改。
3. 次生灾害预防：（1）加强对周边环境的监测，及时发现和消除潜在风险；（2）制定应急预案，提高应急处置能力；（3）加强宣传教育，提高周边居民的安全意识。
4. 技术措施：（1）采用先进的治理技术，如锚杆、锚索、喷射混凝土等；（2）加强施工现场的通风、排水、照明等设施；（3）合理布局施工现场，确保施工空间充足。
五、应急处置1. 紧急情况报告：发现紧急情况，立即向现场指挥部报告；2. 应急预案启动：启动应急预案，采取相应措施；3. 救援队伍出动：组织救援队伍，进行现场救援；4. 事故调查：事故发生后，立即进行调查，分析原因，制定改进措施。
六、总结本方案旨在指导危岩治理工程的安全实施，确保工程顺利进行。
在实际工作中，要严格执行方案要求，加强安全管理，不断提高危岩治理技术水平，为我国地质灾害防治工作做出贡献。
山体塌方治理工程施工方案
山体塌方治理工程施工方案一、工程概况山体塌方是山地地质灾害中的一种重要类型，是由于地表松散物质和坚硬岩石在受重力和其他力的作用下，出现位移和破坏，形成垮塌或滑坡现象。
山体塌方对周边环境和社会经济产生了严重影响，威胁到人民的生命和财产安全。
因此，山体塌方治理工程成为当前亟待解决的一项重大工程。
本文拟针对某地区的山体塌方进行治理工程施工方案的编制。
该地区位于我国山区地带，地势陡峭，山地地形复杂，雨量充沛。
山体塌方是该地区的主要地质灾害类型，严重威胁到当地居民的生命和财产安全，对当地经济和交通造成了严重影响。
二、项目背景山体塌方治理工程的开展是为了解决山体塌方对当地居民生命和财产安全的威胁，恢复受灾地区经济和社会秩序，维护国家和人民的利益。
特别是在近年来频发的自然灾害事件中，山体塌方成为了重要的制约因素，给人民生活带来了严重的影响和损失。
因此，山体塌方治理工程的开展，对于促进当地区域的经济发展，维护人民安全，具有重要的意义。
三、项目概况项目概况项目地点：某地区的山区项目名称：山体塌方治理工程项目投资：xxx万元项目性质：重大的地质灾害治理工程项目规模：xx平方公里项目内容：山体塌方治理工程的施工和管理项目进度：预计工期半年四、治理目标1. 解决山体塌方对当地居民生命和财产安全的威胁2. 恢复受灾地区的交通和经济秩序3. 提升当地山区地质环境的稳定性4. 为当地经济和社会发展创造良好的环境条件五、治理方案1. 环境调查在实施山体塌方治理工程之前，首先需要进行对治理区域的地质环境和地表特征进行全面的调查分析。
通过地质勘察和地质工程勘察，确定山体塌方的成因、规模和发展趋势，为后续的治理工程提供科学的依据。
2. 施工方案设计根据环境调查的结果，制定出科学的山体塌方治理施工方案。
包括清理土石方、改善地基条件、修建防护措施等工程措施，确保治理工程的顺利进行。
3. 施工组织确保施工安全、质量和进度，对施工过程进行严格的管理和监督，落实各项技术和质量控制，保证山体塌方治理工程施工的有效进行。

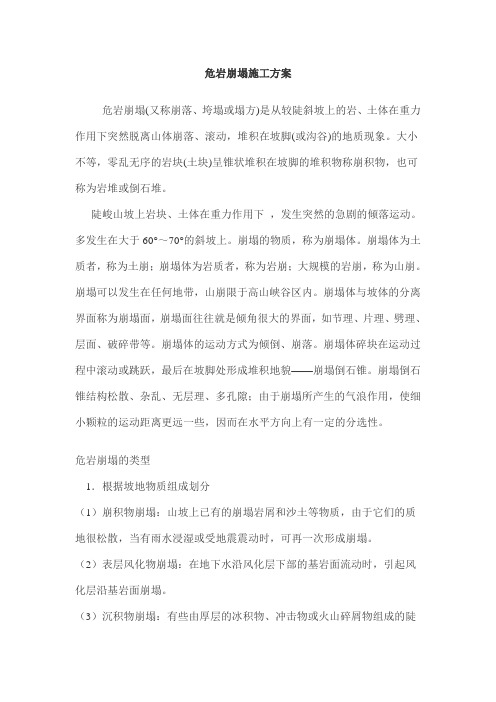

危岩崩塌施工方案
危岩崩塌施工方案危岩崩塌(又称崩落、垮塌或塌方)是从较陡斜坡上的岩、土体在重力作用下突然脱离山体崩落、滚动，堆积在坡脚(或沟谷)的地质现象。
大小不等，零乱无序的岩块(土块)呈锥状堆积在坡脚的堆积物称崩积物，也可称为岩堆或倒石堆。
陡峻山坡上岩块、土体在重力作用下，发生突然的急剧的倾落运动。
多发生在大于60°～70°的斜坡上。
崩塌的物质，称为崩塌体。
崩塌体为土质者，称为土崩；崩塌体为岩质者，称为岩崩；大规模的岩崩，称为山崩。
崩塌可以发生在任何地带，山崩限于高山峡谷区内。
崩塌体与坡体的分离界面称为崩塌面，崩塌面往往就是倾角很大的界面，如节理、片理、劈理、层面、破碎带等。
崩塌体的运动方式为倾倒、崩落。
崩塌体碎块在运动过程中滚动或跳跃，最后在坡脚处形成堆积地貌——崩塌倒石锥。
崩塌倒石锥结构松散、杂乱、无层理、多孔隙；由于崩塌所产生的气浪作用，使细小颗粒的运动距离更远一些，因而在水平方向上有一定的分选性。
危岩崩塌的类型1．根据坡地物质组成划分（1）崩积物崩塌：山坡上已有的崩塌岩屑和沙土等物质，由于它们的质地很松散，当有雨水浸湿或受地震震动时，可再一次形成崩塌。
（2）表层风化物崩塌：在地下水沿风化层下部的基岩面流动时，引起风化层沿基岩面崩塌。
（3）沉积物崩塌：有些由厚层的冰积物、冲击物或火山碎屑物组成的陡坡，由于结构舒散，形成崩塌。
（4）基岩崩塌：在基岩山坡面上，常沿节理面、地层面或断层面等发生崩塌。
2．根据崩塌体的移动形式和速度划分（1）散落型崩塌：在节理或断层发育的陡坡，或是软硬岩层相间的陡坡，或是由松散沉积物组成的陡坡，常形成散落型崩塌。
（2）滑动型崩塌：沿某一滑动面发生崩塌，有时崩塌体保持了整体形态，和滑坡很相似，但垂直移动距离往往大于水平移动距离。
（3）流动型崩塌：松散岩屑、砂、粘土，受水浸湿后产生流动崩塌。
这种类型的崩塌和泥石流很相似。
称为崩塌型泥石流。
加强监测工作，对崩塌灾害及两侧危岩体动态安排专人监测，制定监测技术要求和报告制度，避免再次发生灾害；对新崩地段及类似地区安排专项危岩崩塌灾害地质调查，具体查明危岩带的分布和特征，判定其稳定状态，分类制定防治规划；根据调查结果，对本次崩塌及两侧危岩体提出技术可行、经济合理的应急治理方案；对当前抢险工作明确技术要求，确保抢险人员安全，禁止一切无关人员进入危险区。
山体崩塌隐患治理方案
山体崩塌隐患治理方案背景山体崩塌是一种自然灾害, 常常造成人员伤亡和财产损失。
在中国,山地地形广泛分布,在一些地区,山体崩塌隐患严重，需要采取措施治理。
崩塌危险区划分首先要进行崩塌危险区划分，通过开展山区地质灾害调查，结合地质学、地形学等多学科知识，分析地质构造、地貌类型、基岩性质和人类活动等因素，确定山体崩塌隐患区域。
治理措施山体崩塌的治理措施可以分为三个方面：土地利用管理针对崩塌危险区，采取优化布局、疏解搬迁、限制开发等管理措施，将危险区域的人员转移至其他安全区域，减少人员伤亡和财产损失。
工程措施在崩塌危险区域采取工程措施，例如修建加固墙、打桩加固、开展护坡和排水等工程措施，以增强山体自我保护能力，减少崩塌灾害的发生。
生态措施针对山岳地区的不同生态环境，提出“防火、防草、防土、防水、防树”的综合治理措施，通过植树、造林、放牧等同步推进，为山体崩塌治理提供生态基础。
治理成效在山体崩塌隐患治理方面，需要注意治理成效，确保治理措施落实到位。
治理成效的具体表现有：降低山体崩塌发生频率经过治理措施的实施，可以有效地减少山体崩塌的发生频率，保障人民出行和财产安全。
经济效益显著治理山体崩塌隐患可以有效保护和利用土地资源，防止财产损失和人员伤亡，促进山区经济发展。
生态环境改善采取生态措施治理山体崩塌能够改善当地生态环境，促进生态建设，推进可持续发展。
总结针对山体崩塌隐患的治理方案，需要进行崩塌危险区划分，采用土地利用管理、工程措施和生态措施，确保治理成效显著，降低山体崩塌发生频率，促进经济发展和生态环境改善。
需要科学规划、合理布局，并与当地政府、专家学者和社会共同参与，共同维护和保护生态环境，推进中国山区的可持续发展。
危岩治理施工方案(3篇)
第1篇一、工程概况本工程位于我国某山区，由于地质条件复杂，岩体稳定性较差，存在大量的危岩体，严重威胁着周边居民的生命财产安全。
为消除安全隐患，确保周边居民的生命财产安全，特制定本危岩治理施工方案。
1. 工程名称：某山区危岩治理工程2. 工程地点：某山区3. 工程规模：本次治理面积约10000平方米，危岩体约5000立方米。
4. 工程内容：危岩体开挖、锚杆支护、喷射混凝土、钢筋网片、抗滑桩、排水沟等。
二、施工组织设计1. 施工单位：某工程公司2. 施工工期：120天3. 施工人员：项目经理1名，技术负责人1名，施工员5名，质检员2名，安全员1名，工人20名。
4. 施工设备：挖掘机、装载机、运输车、搅拌机、泵车、钻机、切割机、切割片、喷射机、钢筋网片机等。
三、施工工艺及方法1. 施工准备（1）施工场地平整：对施工场地进行平整，确保施工设备、材料、人员正常通行。
（2）施工道路：修建临时施工道路，方便材料运输和人员通行。
（3）施工用水、用电：接通施工用水、用电，确保施工顺利进行。
（4）施工材料：提前采购施工所需材料，确保材料质量。
2. 施工工艺（1）危岩体开挖1）根据设计图纸，确定开挖范围和深度。
2）采用挖掘机进行开挖，确保开挖质量。
3）开挖过程中，密切关注周边岩体变化，发现异常情况立即停止施工，采取相应措施进行处理。
（2）锚杆支护1）根据设计要求，确定锚杆孔位、孔深、锚杆长度、锚杆类型等。
2）采用钻机钻孔，确保孔位、孔深符合设计要求。
3）安装锚杆，采用锚杆锚固剂进行锚固。
（3）喷射混凝土1）根据设计要求，确定喷射混凝土配合比、厚度等。
2）采用泵车将混凝土输送到喷射机，进行喷射施工。
3）喷射过程中，严格控制喷射厚度和喷射角度，确保喷射质量。
（4）钢筋网片1）根据设计要求，确定钢筋网片规格、间距等。
2）采用钢筋网片机进行加工，确保钢筋网片质量。
3）将钢筋网片铺设在喷射混凝土表面，确保钢筋网片与喷射混凝土紧密结合。
危岩清除工程施工方案
危岩清除工程施工方案危岩清除工程是一项重要的工程项目，旨在清除岩石中的潜在危险，保障人员和设施的安全。
在进行危岩清除工程时，需要制定科学合理的施工方案，以确保工程顺利进行并取得良好的效果。
本文将从工程背景、施工计划、安全措施等方面进行详细介绍。
背景危岩清除工程通常出现在山体工程、道路施工、建筑工地等地方。
危岩指的是存在较大风险的岩石，可能发生崩塌、滑坡等情况，危及周围人员和建筑物的安全。
因此，对危岩进行清除工作显得尤为重要。
施工计划前期准备在进行危岩清除工程前，首先需要进行详细的前期调研和测量工作，了解危岩的具体位置和特性。
然后制定施工计划，确定清除方法和工期安排。
同时，需准备好必要的施工设备和材料，保障施工过程中的顺利进行。
施工方法危岩清除工程常用的方法包括爆破、机械破碎、液压拆除等。
根据不同岩石的情况，选择合适的清除方法，并结合现场实际情况进行调整。
在施工中需严格按照操作规程进行，确保施工过程安全可控。
安全措施在危岩清除工程中，安全永远是第一位的。
必须确保施工人员穿戴好相关安全装备，严格按照操作规程操作设备。
同时，要设置警戒线和告示牌，避免无关人员进入施工区域。
在岩石清除过程中，要随时注意岩石的稳定情况，防止发生意外。
施工结束当危岩清除工程完成后，需对工程现场进行彻底清理，移除岩石碎片和残留物。
检查清除效果，并进行必要的维护和修复工作，确保施工质量。
最后做好工程档案记录，为后续工作提供参考。
总结危岩清除工程是一项复杂的工程项目，需要谨慎制定施工方案，全面考虑安全因素。
只有通过科学合理的施工计划和严格执行各项措施，才能保障工程顺利进行，达到预期效果。
在今后的工作中，我们需要继续加强对危岩清除工程的研究和实践，不断提升工程质量，确保人员和设施的安全。
崩塌工程治理方案
崩塌工程治理方案一、前言崩塌是地质灾害中常见的一种，对人类居住、交通、农田等生产生活活动造成严重影响。
如何有效治理崩塌工程，防止发生崩塌事故，保障人民生命和财产安全，保障国家社会稳定与经济发展，是一项非常重要的工作。
崩塌是地质灾害的一种，是指在山坡上沿土层的滑移面或发育厚厚堆积的不稳定性松软层，以其坡面土体在外力作用下，呈现弯曲滑移、裂缝、层状滑落、崩塌等形式的断面。
崩塌的发生对人民生命财产造成极大的威胁，因此对于崩塌需要采取科学合理的治理工程来摆脱其恶劣影响。
二、崩塌工程治理的技术手段1、地质勘测地质勘测是进行崩塌工程治理的第一步，必须对崩塌的地质环境进行详细的勘测记录，详细的地质文献资料，掌握厚度巨大的堆积物的分布、变压力控制紧张合理的排水系统等因素在崩塌过程的控制作用表现出的影响和作用程度，使决策者对崩塌工程进行了解。
2、监测预警对于崩塌工程，监测预警是非常重要的，只有及时发现崩塌的迹象，才能及时排除崩塌的危害。
现代科技的发展，使得监测预警设备越来越完善，可以根据地质情况，选择适合的监测预警设备，对崩塌进行实时监测预警，及时地发现崩塌的迹象。
3、工程治理对于发生崩塌的地质地貌，需要进行工程治理来稳定地质环境，防止再次发生崩塌。
在施工中，需要考虑相应的地质环境因素，选择合适的工程方案，来稳定地质环境，使得崩塌地质地貌的再次发生。
4、综合治理综合治理是对于崩塌工程进行治理的最重要的手段，需要根据实际情况，选择合理的综合治理方案，进行综合治理。
综合治理现代科技手段的发展，可以利用GIS技术对崩塌地质地貌进行适时的分析，对于崩塌地质地貌进行适时的综合治理。
三、崩塌工程治理的方法1、固定方法对于崩塌地质地貌，需要进行固定工程体系的治理，选择合适的固定工程体系，使得崩塌地质地貌的基础固定。
对于选择合适的固定工程体系，需要对于地质地貌进行详细的勘测记录，根据地质地貌的情况选择合适的固定工程体系，可以保证崩塌地质地貌的稳定性。
危岩治理初步的施工组织设计方案
危岩治理初步的施工组织设计方案目录1.编制说明 (4)1.1编制范围 (4)1.2编制依据 (4)1.3编制原则 (4)1.4编制深度 (4)2.工程概况 (4)2.1边坡结构形式 (4)2.2地理位置及地质地貌 (5)2.3设计标准 (5)2.4主要工程数量 (6)3.工程特点 (7)4.施工力量部署 (7)4.1施工组织机构 (7)4.2队伍布置及劳动力安排 (8)4.3主要机械设备和测试仪器 (9)5.施工总体布置 (9)5.1临时设施 (9)5.2施工及生活用水 (9)5.3施工及生活用电 (9)5.4临时通讯 (9)5.5施工道路 (9)6.施工安排 (10)6.1施工进度安排 (10)6.2开工准备期 (10)6.3设备､人员和材料运至施工现场的方法 (10)7.主要项目的施工方案和施工方法 (11)7.1边坡清理封闭 (11)7.2裂隙灌浆 (11)7.3预应力锚杆施工 (11)7.4非预应力锚杆施工 (15)7.5条石支撑､拉梁､连梁､暗柱施工 (17)8.墓地保护 (18)9.施工测量控制 (19)10工期保证措施 (19)11.雨季施工措施 (20)12.质量管理和质量保证措施 (20)12.1质量管理体系 (20)12.2质量管理责任制 (21)12.3质量保证措施 (28)13.安全生产 (29)13.1安全生产规章制度 (29)13.2安全施工技术措施 (30)13.3安全生产图表 (30)14文明施工 (31)15.环境保护 (31)1.编制说明1.1编制范围本施工组织设计的编制范围重大A区沿江危岩治理工程观景平台施工图上所规定的全部工程内容｡既观景平台挖孔､观景平台桩基､观景平台框架梁､现浇板､观景平台栏杆､电缆沟和观景平台外侧锚杆｡1.2编制依据根据重大A区沿江危岩治理工程施工图文件和现场实际情况,《建筑边坡支护规范》,《建筑施工验收规范》､《建筑安全文明施工规范》,结合我单位施工队伍的技术水平和可投入本工程的施工人员与机械设备数量编制本施工组织设计｡1.3编制原则1.3.1本施工组织设计是在保证工程质量､安全和工期的前提下编制的｡1.3.2根据我单位目前在建的部分工程已近收尾,大量的机械设备和人员可以转入本工程施工｡1.3.3推广应用“四新”技术以加快施工进度,提高工程质量,降低工程成本｡1.4编制深度本施工组织设计是根据招标文件和现场调查的有关资料所编制的初步施工组织设计方案,对工程的工期､质量､安全､环保､文明施工及总体布置等起着指导性作用｡开工前,需在此基础上另行编制监理工程师所要求的实施性施工组织设计｡2.工程概况2.1边坡结构形式本工程Ⅱ-2段采用预应力钢绞线钢绞线锚索锚固,局部采用精扎螺纹钢锚杆进行低预应力锚固;Ⅱ-4段上部采用普通钢筋锚杆进行锚固,下部采用挂网喷射混凝土封闭;Ⅲ段普通钢筋锚杆+浆砌条石支撑进行支护,局部采用精扎螺纹钢锚杆进行低预应力锚固｡2.2地理位置及地质地貌施工场地位于长寿区凤城镇文家垭口,边坡走向北东~南西,倾向东南,属于山地斜坡地貌｡边坡坡顶为狮子滩水力发电总厂花园A区,坡脚为桃花电厂职工宿舍及凤城镇三洞沟村｡拟建场地上覆盖第四系填土(Q4ml)､粉质粘土(Q4dl+el),下伏侏罗系中统沙溪庙组基岩(J2s )｡填土(Q4ml)为灰褐､棕红､暗红色,以粉质粘土为主,夹砼块､砖碎块､砂､泥岩块石及生活垃圾,松散状态｡粉质粘土为灰~暗红色,含砂､泥岩块石,含量为:20~40%｡侏罗系中统沙溪庙组基岩(J2s)以砂岩和泥岩组成｡砂岩:黄灰､灰白色,矿物成份由长石､石英组成,含少量云母及暗色矿物,中~粗粒结构,厚层状构造,钙质胶结,水平､斜层理发育,单层最大厚度30.50m,主要分布在边坡;泥岩:紫红色,泥质结构,中~厚层状构造,最大厚度14.80m,分布于坡脚一带｡拟建场地区内无滑坡､断层等不良工程地质现象,但卸荷裂隙发育,见三处危岩｡岩层产状为330°∠3°｡岩体中有三组裂隙,J I:165°~175°∠82~87°,裂隙间距10~20m,裂面张开宽度1~5m,裂面较平整,钙､泥质充填,结合差;JII:140°~150°∠62~80°,裂隙间距10~30m,裂面张开宽度2~8m,钙､泥质充填,含少许岩,结合差;JIII:90°~100°,∠71~75°,裂隙间距10~30m,裂面张开宽度2~15m,裂面较平整,钙､泥质充填,结合差｡场地处于浅丘地带,南高北低,有利于地表水和地下水排泄,基岩倾角平缓,裂隙不发育,不具备形成地下水的地质条件｡场地地下水贫乏,地下水对混凝土无腐蚀性｡边坡为岩质边坡,层理､卸荷裂隙发育,局部呈贯通状,边坡稳定性主要受岩层产状､卸荷裂隙控制,其中II-2､II-4､III段在外部因素作用下极有失稳的可能,其危害性极大,因此必须采取一定的支护结构措施对边坡进行永久性支护｡根据勘察报告,结合现场踏勘,本边坡类别为IIIC类2.3设计标准2.3.1按边坡工程安全等级一级标准设计｡2.3.2设计使用年限为50年｡2.3.3砂岩重度:γ=24.7KN/m3γ饱=24.8KN/m32.3.4砂岩岩体抗拉强度标准值:F1=0.27Mpa2.3.5砂岩岩体弹性模量标准值:E=3.34Gpa泊松比:A=0.15=3.4Mpa2.3.6泥岩天然抗压强度标准值:Fr天=3.4Mpa饱和抗压强度标准值:Fr饱2.3.7砂岩岩体破裂叫:θ=59.5°2.3.8砂岩岩体抗剪强度标准值:C=1.69Mpa2.3.9各段结构面倾角及结构面抗剪强度:Ⅱ-2段:θ=80°,C=59Kpa,ψ=15°Ⅱ-4段:θ=70°,C=50Kpa,ψ=15°Ⅲ段:θ=70°,C=50Kpa,ψ=15°=500Kpa2.3.10岩石与锚固体粘结强度特征值qe2.3.11钢筋与砂浆之间的粘结强度设计值:M30水泥砂浆,q=2.04Mpag2.3.12地基承载力:强风化泥岩:300Kpa强风化砂岩:500Kpa中风化泥岩:1000Kpa中风化砂岩:3000Kpa2.4主要工程数量2.4.1锚杆本工程有预应力锚索5×7φj5D=150L=320m;5×7φj5D=150L=320m;低预应力锚杆1Φ25D=110L=466m;非预应力锚杆1Φ25D=110L=6893m｡2.4.2钢筋砼暗柱､拉梁､连梁､2.4.2.1暗柱本工程有5根暗柱,C20砼15.6m3｡2.4.2.2拉梁本工程有20根拉梁,C20砼9.6m3｡2.4.2.3连梁本工程有2根连梁,C20砼5.1m3｡2.4.3条石支撑本工程有M7.5#浆砌MU30条石支撑257m3｡3.工程特点3.1本工程技术含量高,施工难度大｡对此我们将高度重视,采用科学的施工方法和先进的机械设备,充分依靠科技进步,严格施工管理,确保工程质量｡3.2本工程遵循“动态设计､信息法施工”原则,在施工过程中对出现与设计不符的情况及其他岩土工程问题,我方将及时通知设计单位,并会同有关单位共同协商妥善解决,以便修改完善设计｡3.3本边坡治理工程按坡顶现状荷载设计,坡顶发生新的工程活动时应重新验证边坡的稳定性,避免边坡失稳破坏｡3.4尽量避免雨季施工｡雨季施工应加强监测坡顶位移变形情况,以避免安全事故发生｡暴雨季节及暴雨天气严禁施工｡3.5根据业主要求,此次只对II-2､II-4､III段边坡进行永久性治理,建议对场地其他段边坡加强位移变形监测｡3.6施工期间及竣工后两年内对支护结构及边坡进行位移变形监测｡4.施工力量部署为了适应本工程技术含量高､施工难度大的特点,我们拟选派工作经验丰富､业务能力强的管理人员､技术干部和熟练的技术工人上场,同时配备先进的机械设备,确保高质量､快速度地完成长寿狮子滩发电总厂狮龙花园A区边坡治理工程的施工任务｡4.1施工组织机构如果我单位中标,将成立“重庆鸥鹏岩土工程公司长寿狮子滩项目部”,负责该工程的施工组织指挥,项目部编制16人,设项目经理1人,项目副经理､总工程师各1人,其他各职能科室14人｡项目部下辖7个队级编制单位(附图(一)管理机构框图)｡各科室的职责为:施工技术科3人:负责施工组织管理､工程测量､施工技术指导､办理工程变更手续以及工程技术资料的填报､收集归档､编制竣工文件等｡计划统计科1人:负责施工计划､进度统计､验工计价｡安全质量科2人:负责工程质量的监督､评定,负责工程施工安全的监督和指导､制订各项安全施工管理办法｡机械设备科1人:负责施工机械设备的管理使用,保证施工用电｡物资供应科1人:负责工程所需物资及地方材料,机械设备零配件的采购供应｡试验员1人:负责工程用原材料(成品､半成品)的送检｡综合办公室1人:负责施工协调､日常生活管理及处理､协调内外关系｡财务科2人:负责施工资金筹措和管理｡保安室2人:负责治安保卫工作,创造安全的施工环境｡4.2队伍布置及劳动力安排4.2.1钻孔施工队:编制20人,其中工程技术人员2名,负责本合同段内所有钻孔的施工｡4.2.2钢筋施工队:编制8人,其中工程技术人员1名,负责本合同段内所有钢筋工程(含暗柱､拉梁､连粮的钢筋工程)施工｡4.2.3注浆施工队:编制5人,其中工程技术人员1名,负责本合同段注浆工程和喷射混凝土工程及钢筋混凝土工程｡4.2.4浆砌施工队:编制15人,其中工程技术人员1名,负责本合同段桨砌工程｡及排水工程｡4.2.5脚手架施工队:编制10人,其中工程技术人员1名,负责本合同段的脚手架的搭设｡4.2.6预应力施工队:编制10人,其中工程技术人员2名,负责本合同段预应力张拉｡4.2.7综合施工队:编制15人,其中工程技术人员1名,负责本合同段土方､模板等工程施工｡4.3主要机械设备和测试仪器为了满足工程施工需要,我们配备足够数量的机械设备｡上场机械必须做到性能先进､状态良好｡其主要情况见表一“用于合同工程施工主要设备表”｡5.施工总体布置5.1临时设施由于受现场地形条件的限制,特别是南边跨施工场地更是狭窄,还要预留出南引桥的施工场地,临时设施布置比较困难｡因此,项目经理部､建设单位驻工地人员和监理人员的生活办公区考虑在边坡下方电厂职工宿舍附近租房,其它施工队住房考虑在现场搭设工棚｡Ⅱ-4､Ⅲ段边坡治理工程需砼､砂浆拌合机械､料场,设在边坡上方空地处｡模板､钢筋(锚索)加工的场地设在危岩上方的空地内｡5.2施工及生活用水根据现场调查了解情况,施工用水采用自来水｡将距现场50m处用水管接至施工现场,用于拌制砂浆､及混凝土｡5.3施工及生活用电从狮子滩电站发电总厂狮龙花园A区变压器附近搭火引入电源,架设架空线路至各施工和生活区,解决施工及生活用电｡5.4临时通讯申请架设程控电话1部(含甲方人员和监理用电话)以沟通外部联系｡同时购买对讲机2对,用于现场作业指挥｡5.5施工道路施工现场由于下方不通公路,因此所有材料必须经过花园内部道路运至施工现场,然后通过垂直运输,将材料运至施工部位｡水泥､砂､碎石等材料垂直运输采用溜槽,钢筋､锚索等材料采用人工搬运｡6.施工安排6.1施工进度安排根据招标文件要求,本工程工期不得大于4个月,缺陷责任期为12个月｡根据我单位的施工管理能力､技术水平和机械设备情况,本工程施工工期按120日历天(折合4个月)安排｡各分项工程的施工顺序和工期详见图二“施工进度横道图”｡6.2开工准备期我方从接到业主中标通知书之日起到接到监理工程师开工通知书之日止,为开工准备期｡期间做好如下工作:6.2.1机械设备､人员调迁进场,进行施工及生活临时设施的建设｡6.2.2组织参加本工程的所有技术人员进行图纸会审,请设计单位现场交桩,组织技术人员进行定位放样｡6.2.3组织编写实施性施工组织设计｡6.2.4编制《项目质量计划》,并报请监理工程师审批,编制各工序《作业指导书》｡6.2.5进行技术交底,透彻了解设计原则和设计意图,结合本工程特点组织学习《规范》､《验标》,对全员进行TQC再教育｡6.3设备､人员和材料运至施工现场的方法6.3.1本工程的设备人员动员周期为7天｡机械设备､人员,主要从我公司已竣工的重庆大学沿江危岩治理工程项目部调运至施工现场;部分机械设备和人员从我公司基地重庆通过公路调运至施工现场｡6.3.2通过现场调查了解和对比,施工中拟采用大厂水泥厂生产的425#普通硅酸盐水泥,选用长寿生产的碎石和长寿砂场的中细砂,水泥和砂石料通过汽车运输至施工现场｡选用国家八大钢厂的产品,钢铰线､精轧螺纹钢筋｡锚具采用具有部级以上产品质量鉴定书的专业厂家生产的产品｡这些材料考虑使用火车或汽车运至现场｡7.主要项目的施工方案和施工方法7.1边坡清理封闭锚杆施工前对边坡进行清理,主要清除边坡上破碎危岩及坡角凹形地带强风化表层和植被｡然后即时喷射30mm厚C20混凝土表层,并在预留泄水孔,泄水孔间距3m×3m,泄水孔孔径φ=100mm,呈梅花形布置,外倾5%｡满足裂隙发育处排水,然后再布孔施工锚杆｡7.2裂隙灌浆脚手架搭设完成后,岩体上的纵向裂隙要进行裂隙灌浆,对危岩进行初期加固,在注浆口下方的裂隙先用人工封闭,裂隙灌浆至砂浆从裂隙外溢为止,作好裂隙注浆记录,并且进入竣工资料｡确保裂隙灌浆砂浆强度和裂隙确已灌满｡7.3预应力锚杆施工本合同段内有预应力锚索32根,孔径有φ150mm和φ200mm两种各16根,每根锚索长20m,总长640m;低预应力锚杆28根,孔径110mm,锚杆总长466m,砂浆设计总方量15.8m3(不含超量注浆)｡预应力锚索､低预应力锚杆施工前,应取各类型锚(杆)索五根按GB50330-2002附录C.2的要求进行试验性作业(钻孔､安放锚<杆>索､灌浆张拉､锁定),以确定设计所采用的各种参数和施工工艺及锚杆(索)的极限抗拉承载力和锚固体与岩土层的粘结强度特征值｡为了加快工程进度,保证钻孔质量,施工中拟采用3台XY-2型钻机钻进成孔｡锚索钢绞线在钢筋加工场加工成型,人工运至现场｡注浆采用型注浆机注浆｡预应力锚杆施工工艺框图见图三:其主要施工方法为:7.3.1根据锚索位置,将场地大致平整｡平整场地要求便于搭设脚手架和脚手架必须置于可靠的基础上,图三预应力锚杆施工工艺框图7.3.2钻孔孔位按设计桩位和实际地形放样,征求业主方和设计方的意见｡确保边坡治理效果｡7.3.3脚手架:根据钻孔间距,钻机工作范围和安全要求搭设脚手架｡脚手架采用外径48mm壁厚3mm的无严重锈蚀､弯曲､压扁､或裂纹的钢管搭设,立杆间距1.5m,脚手架与岩壁用钢筋拉结,间距6m｡脚手架最下面一排立杆必须置于可靠的地面上,否则应垫木方｡钻机平台横杆间距0.3m,用竹跳板满铺,用铁丝将竹跳板牢固地绑扎成整体,确保钻机及施工人员的安全｡7.3.4钻孔:根据边坡的地质情况,采用一台XY-2钻机钻孔,采用带卷扬机作动力､人工辅助就位,钻孔位置应确保锚孔水平方向孔距误差不得大于20mm,垂直方向孔距误差不得大于20mm;锚孔底部的偏斜尺寸不应大于锚杆长度的3%;锚杆孔深不应小于设计长度,宜超过设计长度0.5m｡因为施工现场距宿舍较近所以钻孔采用潜水钻机,以减少机械噪音,然后将排出钻孔污水汇聚于沉砂池内沉淀后,将无污染的水排至水沟｡7.3.5锚孔钻至设计深度后,及时进行清孔｡用空压机清除孔内积水､岩粉､碎屑,以保证锚索就位和确保注浆质量｡7.3.6锚孔清洗干净后应及时安装钢套管,钢套管插入孔口内400mm,钢套管和锚孔平行,然后根据设计图绑扎锚墩钢筋､安装锚墩模板,浇注锚墩C30混凝土前应检查钢套管､锚墩钢筋是否安装正确,模板尺寸是否满足设计及规范要求｡锚墩混凝土现场取样试件28d抗压强度必须大于30Mpa｡锚墩混凝土浇注完毕后必须保证混凝土表面湿润,冬季施工应采取防冻措施,以保证混凝土强度达到设计要求｡7.3.7锚索的制作及安装:锚索材料进场后按GB/T5224-1995的检验规则进行检验,合格后才可以进行锚索的组装及安放｡预应力锚索制作时钢绞线表面不应有污物､铁锈､或其它有害物质,并严格按设计尺寸下料｡严格按锚索设计尺寸安装导向帽､排气管､注浆管､隔离架､架线环,钢绞线及排气管应绑扎牢固,绑扎材料不得使用镀锌材料｡锚索杆梯自由段应用塑料管包裹,与锚固段相交处的塑料管口应密封并用铅丝绑扎紧密｡止浆塞设在自由段和锚固段的分界处,并应有良好的密封性能｡锚索安装前应检查各部件型号､规格､品种以及质量是否达到符合设计要求,锚孔孔位､孔径､孔深是否与锚索相对应;孔内积水和岩粉是否吹洗干净;检查注浆管､排气管是否通畅､止浆塞是否完好｡锚索在运输过程中防止锚索有明显的弯曲､扭转,并不得破坏隔离架､导管､注浆管排气导管及其他附件｡7.3.8锚固段注浆,注浆材料的选用,水泥采用425#普通硅酸盐水泥,砂采用中细砂,砂的含泥量不得超过3%,其他有害杂质(云母､有机质､硫化物及硫酸盐等)不得超过1%,水使用饮用水,不得使用污水｡锚索注浆采用两次注浆,经过计算确定和现场钻孔记录确定锚固段第一次注浆量,必须确保锚固段长度内砂浆饱满,当锚固段排气管溢出浆体,注将管内浆液面不再下降,可以确定锚固段浆体已灌满｡并且避免浆体流入自由段｡要求止浆塞完好无损｡7.3.9锚固段砂浆强度达到设计强度后才能进行张拉,预应力钢绞线张拉前对张拉设备进行率定;测力计､位移计应满足测试要求精度,锚杆张拉前应取张拉设计值的10%进行初步张拉,使其各部位接触紧密钢绞线完全平直｡预应力钢绞线正式张拉是,应张拉至设计荷载的105%~110%,再按规定进行锁定｡预应力钢绞线锁定后48h内,若发现预应力损失大于锚杆拉力设计值的10%时,应进行补偿张拉｡7.3.10锚索张拉锁定后,进行自由段的二次注浆,确保自由段内砂浆灌满,防止锚索暴露在空气中腐蚀,影响锚固效果｡为了保证封口注浆密实饱满,在孔口上部预留排气孔,在水泥砂浆中加入膨胀剂｡7.3.11锚索张拉锁定､二次注浆完成后,从锚具量起留100mm的钢绞线,再做100mm厚的1:2水泥砂浆保护层｡再用钢筋网罩封闭,外封100mm厚的C30细石混凝土,混凝土保护层厚度不小于50mm｡7.3.12锚索施工完并达到设计强度后,按总数量的3%,且不得少于5根锚索进行最大荷载试验,以检验施工质量是否达到设计要求｡其试验要求及步骤按GB50330-2002附录C.3要求进行｡7.3.13M30砂浆及混凝土的质量要求砂浆强度满足设计要求;按试验配合比配制｡混凝土强度满足设计,达到设计强度后才能进行张拉｡锚墩表面应平整｡7.3.14锚索外露钢绞线长度应符合张拉要求｡7.3.15张拉前对张拉设备进行标定｡7.3.16锚索施工注意事项在设备进场后立即进行试验锚杆施工,各种锚杆施工5根,尽早得出各种参数｡手架搭设必须确保施工安全和超作方便｡锚孔位置正确以达到边坡治理效果｡保证锚杆倾角15°保证锚杆受力合理｡锚索安装位置准确,确保其位于空中心｡自由段在钢绞线在除油后在锚索表面涂润滑油,然后包裹塑料布｡再在塑料布上涂润滑油并用塑料布包裹,形成二涂二布｡最后将其装入充满油脂的塑料管中｡锚固段注浆时必须确保锚固段注浆饱满｡7.4非预应力锚杆施工本合同段内有锚杆343根,孔径为φ110mm根,总长6893m,锚杆施工前,应取锚杆五根按GB50330-2002附录C.2的要求进行试验性作业(钻孔､安放锚<杆>索､灌浆张拉､锁定),以确定设计所采用的各种参数和施工工艺及锚杆的极限抗拉承载力和锚固体与岩土层的粘结强度特征值｡为了加快工程进度,保证钻孔质量,施工中拟采用2台XY-2型钻机钻进成孔｡锚杆钢筋在加工场加工成型,人工运至现场｡注浆采用型注浆机注浆｡非预应力锚杆施工工艺框图见图四:7.2.1测量定位:锚杆定孔按设计图及设计意见､征求业主建议,确保工程治理效果｡7.2.2钻机就位､成孔､清孔方法同锚索施工方法,注意锚孔孔径､孔深需与设计和实际情况相符,保证经治理的危岩稳定｡图四锚杆施工工艺框图7.2.3锚杆钢筋制作及安装:钢筋在进入施工现场后立即进行原材料及钢筋焊接实验,钢筋焊接必须要求有焊工证书的工人进行焊接｡原材料及钢筋的焊接合格后方可根据锚孔深度及形式加工锚杆钢筋,其长度经过业主及监理工程师认可后才能进行锚杆的安装｡锚杆安装必须保证锚杆钢筋位于孔位中心,对中支架必须按设计位置安放｡钢筋搭接采用双面焊,搭接长度为5d(d为钢筋直径),焊缝必须饱满｡7.2.4锚孔注浆:锚孔注浆前材料(砂､水泥等)必须经过检验合格,按配合比机械拌合配制砂浆,注浆机械采用型注浆机,用塑料管接至孔位处,注浆管深入孔内距孔底5cm,边注浆边拔管,注浆管不得拔出砂浆面｡当流处的砂浆无杂质并且浆液和拌和的浆液一致时才可停止注浆,当注浆后发现锚孔内浆液面下降,必须即时进行补浆｡保证孔内浆液饱满｡每次注浆必须保证砂浆现场取样试件合格｡7.2.5锚头的封闭:锚杆注浆完毕后根据设计图进行锚头的封闭处理,首先加工､安装锚头钢筋和锚板;然后加工和安装锚头模板,模板必须保证锚头结构尺寸,确保钢筋保护层厚度,浇注锚头混凝土按设计配合比拌制｡其抗压强度不得低于30Mpa｡混凝土浇注完毕后按时对锚头按规范进行养护,必须保持混凝土表面处于湿润状态｡冬季施工应对其进行保温养护,采取防冻措施｡挂网锚头施工在锚杆注浆完毕后进行,先将边坡进行清理,使各锚杆的锚头基本处于一个平面内｡然后按照施工图加工､安装钢筋,最后喷射混凝土｡7.2.5.1挂网喷射混凝土施工注意事项:7.2.5.1.1混凝土强度满足设计要求｡7.2.5.1.2钢筋加工及安装按照设计图施工｡网格钢筋间距为200mm,在锚杆钢筋锚头处纵横各增加3Φ20的钢筋｡7.2.6锚杆检验:锚杆施工过程中,按规范要求选取锚杆数量的3%进行试验且不少于5根,作好锚杆荷载-位移(Q-S)曲线图｡同时张拉的两根锚杆之间的间距不得小于两倍锚杆间距｡张拉最大荷载为Nt=110KN,正式张拉前取0.1~0.2Nt进行预张拉1~2次,使其接触紧密,杆体完全平直｡张拉荷载分级张拉,并且张拉后5min~15min进行观测｡张拉荷载分级及观测时间见下表｡7.5条石支撑､拉梁､连梁､暗柱施工本工程有拉梁20根,C20混凝土9.6m3,钢筋0.8t;连梁2根,C20混凝土5.04m3,钢筋0.27t;暗柱4根,C20混凝土15.6m3,钢筋1.23t;Ⅲ段岩腔锚杆完毕后,进行条石支撑､拉梁､连梁､暗柱的施工,具体流程见条石支撑､拉梁､连梁､暗柱施工工艺框图7.3.1条石支撑挖基:锚杆注浆施工完毕,根据锚杆位置确定条石支撑的基础位置,进行条石支撑的定位放样｡确定基坑的开挖位置､及开挖深度,开挖深度应满足设计嵌入中风化砂岩0.5m,基底做成0.2:1的倒坡｡直到经过结构验收合格｡7.3.2基坑检验合格,砂､石料､水泥送检合格后,按照试验室给予的配合比配制砂浆,砂浆采用机械拌制,不能采用人工拌制｡条石规格应满足规范要求,人工砌筑条石应保证砂浆饱满,砂浆捣固密实,上下块石竖缝错开大于100mm｡条石表面加工采用寸三钻(100mm内应有凿7条钻路),钻路整齐均匀｡条石层高均匀,表面应整洁美观,条石表面应方正,不能缺边掉角｡条石支撑满足设计尺寸,轮廓分明｡条石表面平整度不得大于15mm｡先砌筑基础再砌筑支撑柱身｡图五条石支撑､拉梁､连梁､暗柱施工工艺框图。
危岩清理施工方案
危岩清理施工方案1. 引言在城市建设和维护中，危岩的存在是一个常见的隐患。
危岩的倒塌不仅会造成财产损失，还会威胁人们的生命安全。
因此，制定合理的危岩清理施工方案对于保障城市的安全与稳定，具有重要的意义。
本文将介绍一种常用的危岩清理施工方案，并对其实施过程中的注意事项进行详细说明。
2. 危岩清理施工方案概述危岩清理施工方案是一种利用工程机械和人工手段清理山体中的危岩的方法。
该方案主要包括以下步骤：1.调查勘测：在开始施工前，需要对危岩所在地区进行详细的勘测，包括地形、地质条件、危岩的属性等信息的收集和分析。
2.方案设计：根据勘测结果，制定出清理危岩的详细方案，包括清理的次序、清理的方法、采用的设备和工艺等。
3.设备准备：根据方案设计的要求，准备相应的工程机械设备，例如破碎机、钻孔机、吊车等。
4.施工实施：按照方案设计的要求，组织施工人员进行危岩清理工作。
具体的施工过程包括采取爆破、钻孔爆破、机械剖离等方法清理危岩。
5.检查验收：在危岩清理工作完成后，进行检查验收工作，确保清理的危岩达到要求。
3. 危岩清理施工注意事项在进行危岩清理施工时，需要注意以下事项：1.安全防护：施工过程中必须加强安全防护措施，确保施工人员的安全。
包括佩戴安全帽、安全绳索的使用等。
2.施工现场管理：严格控制施工现场进入的人员和车辆，避免外界干扰，并设置警示标志，提醒周围人员注意危险。
3.设备维护保养：定期对使用的工程机械设备进行维护保养，确保设备的正常运行。
4.环境保护：在清理危岩的同时，要注意保护周围的环境，避免对生态环境造成不良影响。
5.施工质量控制：要严格按照方案设计要求，保证危岩清理的质量和效果。
4. 结论危岩清理施工方案是一项重要的工程项目，对于保障城市的安全与稳定具有重要意义。
通过合理的方案设计和严格的施工过程管理，可以有效清理山体中的危岩，减少安全隐患。
然而，在实施危岩清理工作时，应严格遵守安全规范，加强施工现场管理，保护环境等，以确保施工质量和人员安全。
崩塌专项治理方案
一、指导思想为贯彻落实国家、省、市关于安全生产的决策部署，进一步加强崩塌防治工作，保障人民群众生命财产安全，根据《中华人民共和国安全生产法》等相关法律法规，结合本地区实际情况，特制定本崩塌专项治理方案。
二、治理目标1. 提高崩塌防治能力，降低崩塌灾害风险。
2. 建立健全崩塌防治工作机制，形成齐抓共管的良好局面。
3. 确保重点区域、重点时段崩塌防治工作取得实效。
三、治理范围1. 本地区所有崩塌易发区域。
2. 历史发生过崩塌灾害的区域。
3. 重大工程建设项目周边区域。
四、治理措施（一）加强组织领导1. 成立崩塌专项治理工作领导小组，负责组织、协调、指导和督促崩塌防治工作。
2. 明确各部门职责，形成协同推进的工作格局。
（二）完善防治体系1. 制定崩塌防治规划，明确防治目标、任务和措施。
2. 加强崩塌监测预警，建立健全监测预警机制。
3. 开展崩塌风险评估，确定重点防治区域。
（三）强化防治措施1. 对崩塌易发区域进行排查，发现隐患及时治理。
2. 加强削坡、削岩、爆破等工程活动监管，防止人为因素引发崩塌。
3. 采取工程治理、生物治理等措施，降低崩塌灾害风险。
（四）提高应急能力1. 制定崩塌应急预案，明确应急响应程序和措施。
2. 加强应急队伍建设，提高应急处置能力。
3. 定期开展应急演练，提高应急处置水平。
五、保障措施（一）资金保障1. 建立崩塌防治专项资金，确保防治工作顺利开展。
2. 鼓励社会资本参与崩塌防治工作。
（二）技术保障1. 加强崩塌防治技术研究，提高防治技术水平。
2. 引进先进设备和技术，提高崩塌监测预警能力。
（三）宣传培训1. 加强崩塌防治宣传教育，提高公众防灾减灾意识。
2. 开展崩塌防治培训，提高从业人员业务素质。
六、工作要求1. 各级各部门要高度重视崩塌防治工作，加强组织领导，落实工作责任。
2. 要加强监督检查，确保治理措施落实到位。
3. 要及时总结经验，不断完善崩塌防治工作。
本方案自发布之日起实施，有效期至2025年12月31日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遵义市汇川区板桥镇413家属区后山危岩（倒塌）治理工程 施工组织设计(方案) 2 / 2 项目负责： 编 写： 审 查： 总工程师：
贵州地矿一0二地质工程有限责任公司 二○一七年二月 2 / 2
1 编制总述 1.1 编制依据 （1）《遵义市汇川区板桥镇413家属区后山危岩（倒塌）治理工程勘察及设计施工图》； （2）《遵义市汇川区板桥镇413家属区后山危岩（倒塌）治理工程施工合同》； （3）《工程测量规范》（GB50026—2007）； （4）《岩土工程治理手册》； （5）《滑坡防治工程设计与施工技术规范》（DZ/T0219-2006》； （6）其它与工程施工有关的安全技术规程及相关规范。 1.2 编写讲明
（1）本施工组织设计是在认真、全面、系统地阅读本工程施工设计图的基础上，深刻领会本工程的设计意图及施工质量的各项要求后编制的。 （2）以本工程的施工设计图为依据,严格遵守相关施工规范和质量评定与验收标准，在认真对现场条件进行勘察和采集物资信息的基 2 / 2
础上，针对本工程特点，并结合我单位多年来在同类或类似工程中的施工实践，本着实事求是的科学态度和忠实业主、服务业主的宗旨，编制本工程的施工组织设计。 （3）以“安全第一，预防为主”的原则，选择合理的施工方案，并制定技术措施，确保工程施工安全。 （4）本着“不懈追求,锻造精品”质量方针，对每一项工序都严格按照设计文件的要求及施工规范标准，采取切实可行的工艺措施，严格的质量检测手段，使施工质量始终处于受控状态。 （5）依照工程规模、工期要求合理配 置人力、物力，确保工程总工期目标的实现。
2 工程概况 2.1 交通位置及施工用水、电情况 遵义市汇川区板桥镇413家属区后山危岩（倒塌）治理工程，位于板桥镇娄山关路与娄河公路交叉路口，距遵义市中心城区约40公里，交通方便。但工程布置位置车辆不能到达，材料需二次搬运。施工用水、电可就近利用当地水、电。 2 / 2
2.2 地形、地貌、岩性及水文地质条件 勘查区地貌类型总体为侵蚀低中山河谷斜坡地貌，山脊呈西南-东北向延伸，坡脚较缓，坡顶较陡。总体地形坡度在47°左右，测区最高点高程为1129.7m左右，最低点为下方的公路，高程为950.0m，高差约179.7m，起伏较大，坡体上植被生长茂盛， 局部为悬崖。 依照工程地质调绘结果，勘查区出露的地层由新到老分不要紧为第四系残坡积层（Qel+dl）、奥陶系下统红花园组灰岩（O1h）。现分述如下： 1、第四系残坡积层（Qel+dl）：要紧是坡积层，黄褐色，为风化剥蚀的残坡积物，厚度约0m-1.0m，局部可达2米，要紧由粘土、碎石组成，无规律排列，结构松散，孔隙较大，含水性差；碎石大小0.2-20cm，棱角状，含量占5%以上，成分要紧为灰岩颗粒，具大小混杂，分布不均匀的特点。 2、奥陶系下统红花园组灰岩（O1h）：分布于悬崖全区段，灰~灰白色厚层块状夹中厚层泥质灰岩，结构面较发育，岩体完整完整性较差，层理构造，含纹层灰岩，中厚层泥质灰岩夹层厚度约为20cm，厚层灰岩约60cm-120cm。 2 / 2
3、依照区内出露的地层岩性及地下水在含水介质中的赋存特征，区内地下水按赋存条件可分为第四系松散岩类孔隙水、岩溶裂隙水。
2.3 危岩体特征 1、为黄褐色，为含碎石粉质粘土，力学强度较差，天然状态下粘土呈可塑状，饱和状态下，粘土呈软塑状，具备一定的胀缩性，结构松散凌乱力学强度较差，碎石粒径在2-8cm，碎块石含量在10%-15%范围内，分布于危岩体中下部坡面上，分布特征为坡上部较薄，坡脚较厚厚约0m-1.0m，局部达到2m。 2、场地出露基岩为奥陶系下统红花园组（O1h）：灰~灰白色石灰岩，岩石单轴抗压试验成果统计，岩石岩芯样天然单轴抗压试验结果为36.5-42.0MPa，统计标准值为36.97MPa，岩石为较硬岩；按岩体完整程度划分为较破裂，依照《岩土工程勘察规范》（GB50021-2001）(2009版)表3.2.2-3岩体差不多质量等级划分规定，岩体差不多质量等级为Ⅳ级。 3、在场地附近不存在滑坡，无泥石流和地裂缝等不良工程地质作用，现场地内无地面塌陷、采空区等不良工程地质现象。 2.4 危岩体工程治理设计
危岩治理工程悬崖全长约187.0m，高3.0-20.0m，厚3-7m3。在现状条件下悬崖上发育WY1、WY2、WY3、、、、WY15共计15处危岩单体， 2 / 2
区段坐标见勘查平面图，现分述如下（见表3-1）。 表3-1 危岩编号 危岩差不多特征 方量（m³） 规模 破坏方式 倒塌运动方式及危害对
象
WY1 该危岩位于危岩去体侧，宽3m，高5m，厚约2m；后侧为裂隙面切割，下部岩体部分被掏空，形成独立的岩块。 30 中型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY2 该危岩位于危岩体左侧，宽3m，高3.5m，厚约3m；后侧与左侧为裂隙面切割（裂隙2-1产状225°∠76°宽48cm，裂隙2-2产状120°∠86°宽13cm），形成独立的岩块。 31.5 中型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成滑移式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY3 该危岩位于危岩体左侧，宽4m，高5m，厚约3m；后侧为裂隙面切割（裂隙产状135°∠60 大型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破倒塌后易向下滚动、跳跃，危及坡脚 2 / 2
85°宽35cm），形成独立的岩块。 坏，形成滑移式倒塌。 群众及房屋。
WY4 该危岩位于危岩体左侧，整体破裂，宽4m，高6m，厚约4m；后侧为裂隙面切割（裂隙4-1产状130°∠80°宽8cm，裂隙间距1m，裂隙4-2产状50°∠82°宽10cm），岩层产状15°∠8°厚度约1m,形成危岩体。 96 小型危岩带
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY5 该危岩带位于危岩体左侧，整体宽4m，高6m，厚约2m；后侧被裂隙面切割（裂隙产状345°∠80°宽8cm，宽10cm，间距80cm），岩层产状产状15°∠8°厚约1m,形成危岩。 48 小型危岩带
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成滑移式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。 2 / 2
WY6 该危岩位于危岩体左侧，整体宽3m，高4m，厚约3m；后侧为裂隙面切割（裂隙产状160°∠70°宽70cm），整体有多组岩层面（裂隙产状15°∠8°间隔约1m）部分悬空，形成危岩体。 36 中型危岩带
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY7 该危岩位于危岩体中部，宽2m，高2.5m，厚约1m；后侧被裂隙面切割（裂缝产状155°∠80°宽25cm，裂隙间距1m），形成独立的岩块。 7.5 中型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY8 该危岩位于危岩体中部，宽2m，高2m，厚约1.5m；后侧被裂隙面切割（裂缝产状155°∠80°宽10cm），形成独立的岩块。部分已掉落，可见掉落痕迹 6 中型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。 2 / 2
WY9 该危岩位于危岩体中部，宽2m，高2m，厚约2m，顶部与左侧为裂隙面切割，可见裂隙宽约5cm,下部全部掏空，形成独立的岩块。 8 小型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成坠落式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY10 该危岩位于危岩体中部，宽2m，高3m，厚约2.5m；后侧与裂隙面切割（宽约3cm，），底部较破裂，形成独立的岩块。 15 中型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY11 该危岩位于危岩体右侧，宽2.5m，高6m，厚约3m；后侧被裂隙面切割（裂隙11-1产状145°∠85°宽45cm，裂隙11-2产状215°∠85°宽5cm），形成独立的岩块。 45 大型危岩体
危岩体重心位于基座边缘，易沿卸荷节理面产生剪切破坏，形成倾倒式倒塌。 倒塌后易向下滚动、跳跃，危及坡脚群众及房屋。
WY12 该危岩位于危岩体右侧，宽2m，高1m，厚约4 小型危岩体
危岩体重心位于基座边缘，倒塌后易
向下滚
