车铣复合机床厂家_车铣复合数控机床品牌大全机床复合化是机床发展的重要方向之一。
复合机床又包括车铣复合机床、车铣磨复合、铣磨复合、切削与3D打印复合、切削与超声振动复合、激光与冲压复合等多种多样的形式，复合的目的就是让一台机床具有多功能性，可一次装夹完成多任务，提高加工效率和加工精度。
复合机床中，车铣复合机床最多见，也是使用最多的复合机床种类。
那么目前进口车铣复合机床厂家，国外车铣复合数据机床品牌有哪些呢？国内有哪些车铣复合机床厂家呢？中国车铣复合数控机床品牌有哪些呢？国外车铣复合机床厂家品牌有哪些？车铣复合机床厂家——奥地利EMCO集团奥地利EMCO公司是一家有着近60年历史的专业车床制造厂家，迄今为止全世界有超过100万台EMCO机床在为各行各业进行服务。
EMCO公司总部坐落在奥地利的萨尔斯堡附近，现在的EMCO公司600多名员工的规模。
EMCO公司生产的数控车床品种丰富，从简单的两轴数控车床直到拥有八根轴的数控车铣复合机床；从用于产品研究开发的双主轴车铣中心到用于大批量生产的四主轴双刀塔车铣中心；从最大加工直径仅为的小型车削中心到加工直径为的大型车削中心；从最大工件长度仅为的小型车床直到可加工长零件的大型卧车。
车铣复合机床厂家——德国埃马克集团倒立式车床在埃马克诞生，和一般的卧式车床不一样的是倒立车通过主轴抓取工件，以一种革命性的方式颠覆了传统的自动化概念，特别适合高精度大批量生产的需要，一经推出便受到以汽车零部件为代表的客户的青睐。
经过30 年的不断发展，已由单纯的车床演变成可以具备车、钻、镗、铣、磨、滚齿和激光加工等众多工艺的复合机床。
其优点是工件自动上下料，加工和节拍时间短，工件加工质量高，工序链短，工艺可靠，单件加工成本低。
德国奈尔斯—西蒙斯NILES-SIMMONS车铣复合加工中心主要生产车铣复合加工中心、立卧式车削加工中心、车铣加工中心、立卧式铣削加工中心、汽车工业专机及生产线、不落轮车床、轮对故障自动诊断系统和全套的铁路车轴、车轮、轮对加工组装设备等。

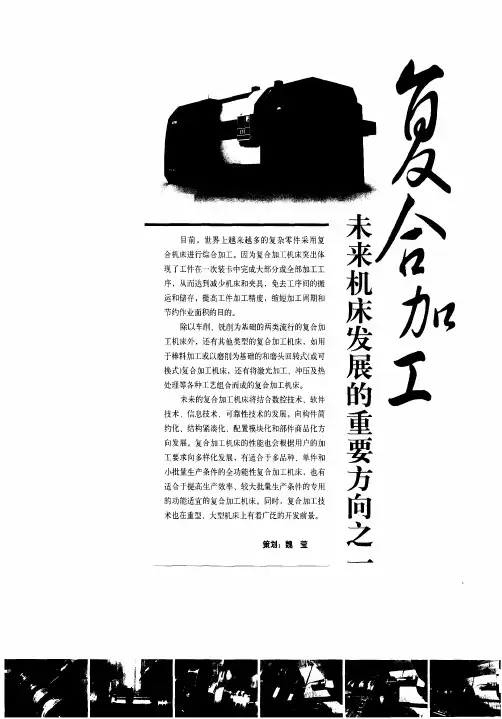

未来机床发展的重要方向之一复合加工——车铣复合加工技术的发展及应用
