某大桥钢板桩围堰施工方案及计算书
XX河大桥2#、3#墩钢板桩围堰施工方案一、概述XX大桥位于XX市XX镇XX大队窑厂西侧，横跨XX，桥位处河宽约110m。
大桥下部结构主墩采用矩形空心墩，钻孔灌注桩基础，本桥桩基均为摩擦桩。
共有两个水中墩（2#、3#），计32根水中桩，每个墩分左、右幅两个承台。
2#、3#主墩承台顶面标高为-0.648m，承台底面标高为-3.1480m, 河面测时水位为 1.6m，承台尺寸均为16.5×6.7×2.5m，两承台净距7m。
XX大桥水中墩位处河底地质从上到下为亚砂土，该承台底面（基底）为亚砂土，此土质容易造成流砂，给施工带来困难。
本工程水中墩施工采用拉森Ⅳ型钢板桩止水围堰的方案。
施工时要求钢板桩围堰结构密实，不漏水或漏水很少。
钢板桩围堰顶标高3.0m,高于施工水位以上1.4m。
二、钢板桩施工步骤本工程采用单层矩形钢板桩围堰，其中心线平面尺寸18.4m×8.8m。
承台平面尺寸为16.5m×6.7m，桩长12.0m，净入土5.8m。
（一）钢板桩进场钢板桩进场时直接运到工地1、4#台附近，堆放在河岸，用25T 汽车吊和15t浮吊及60kW震动锤进行插打。
在打桩前根据设计桥墩位置，在平台上放出钢板桩围堰的位置线，经监理复核后才能进行打桩。
（二）钢板桩的整理钢板桩运到工地后，须进行检查、分类、编号及登记。
锁口检查：用一块长1.5m～2.0m符合类型、规格的钢板桩作标准，将所有同类型的钢板桩做锁口通过检查。
凡钢板桩有弯曲、破损、锁口不合的均应整修，按具体情况分别用冷弯、热敲、焊补、铆补、割除或接长。
单块桩两侧锁口在插打前均要涂以黄油或热的混合油膏，以减少插打时的摩阻力，并增加防渗性能。
（三）插打与合拢1、导梁安装：施打前必须先制作和安装导梁，可用若干钢板桩或型钢打入河床内，将内导梁焊挂在板桩上面，用以导向，水上平台经检查平面位置后可直接作为外导向。
导向应用较大规格的槽钢或其它型钢制作，必须具有一定竖向和侧向刚度，保证打桩时不变形，正确导向。
钢板桩围堰设计计算

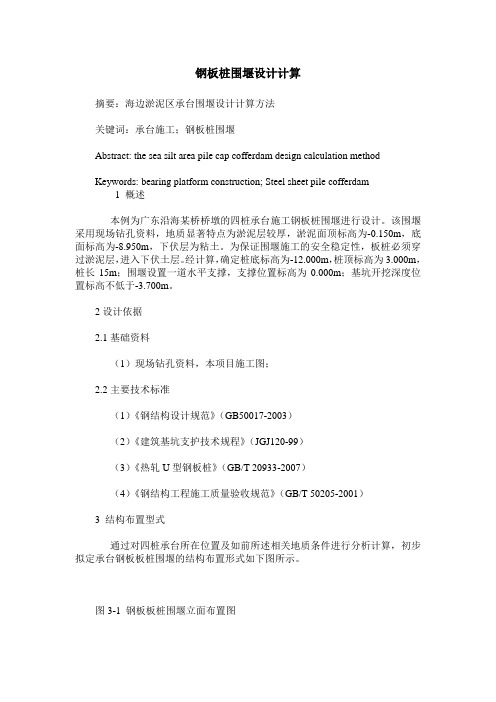

钢板桩围堰设计计算摘要：海边淤泥区承台围堰设计计算方法关键词：承台施工；钢板桩围堰Abstract: the sea silt area pile cap cofferdam design calculation methodKeywords: bearing platform construction; Steel sheet pile cofferdam1 概述本例为广东沿海某桥桥墩的四桩承台施工钢板桩围堰进行设计。
该围堰采用现场钻孔资料，地质显著特点为淤泥层较厚，淤泥面顶标高为-0.150m，底面标高为-8.950m，下伏层为粘土。
为保证围堰施工的安全稳定性，板桩必须穿过淤泥层，进入下伏土层。
经计算，确定桩底标高为-12.000m，桩顶标高为3.000m，桩长15m；围堰设置一道水平支撑，支撑位置标高为0.000m；基坑开挖深度位置标高不低于-3.700m。
2设计依据2.1基础资料（1）现场钻孔资料，本项目施工图；2.2主要技术标准（1）《钢结构设计规范》（GB50017-2003）（2）《建筑基坑支护技术规程》（JGJ120-99）（3）《热轧U型钢板桩》（GB/T 20933-2007）（4）《钢结构工程施工质量验收规范》（GB/T 50205-2001）3 结构布置型式通过对四桩承台所在位置及如前所述相关地质条件进行分析计算，初步拟定承台钢板板桩围堰的结构布置形式如下图所示。
图3-1 钢板板桩围堰立面布置图4 基本参数4.1地质资料参数（1）淤泥：γ=15.1,C=10.4,φ=6.10。
（2）粘土：γ=18.9,C=26.1,φ=11.10。
4.2主要设计标高（1）桩顶标高：3.000m；桩底标高：-12.000m；（2）设计高水位：2.200m；（3）水平支撑标高：0.500m；（4）其它标高：按设计图纸要求；4.3钢板桩围堰技术参数本设计采用拉森Ⅳ型钢板桩，其技术参数列表如下：表4-1钢板桩技术参数4.4基坑结构尺寸综合考虑承台几何尺寸和施工操作空间的需要，拟采用的基坑底面尺寸为：15.086×8.3。

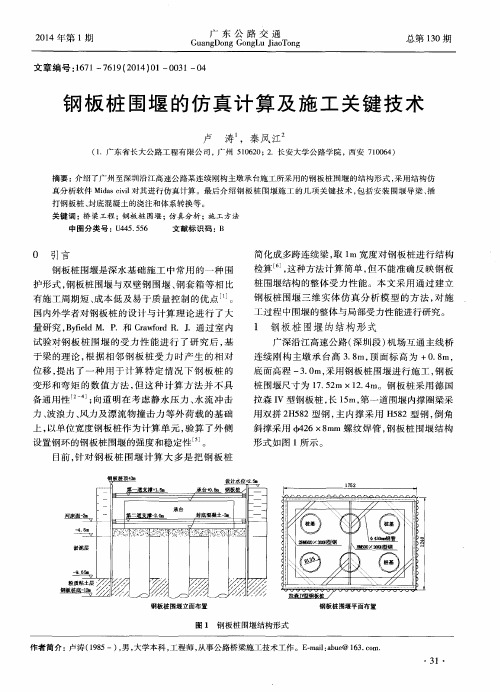

钢板桩围堰的仿真计算及施工关键技术
于梁 的理 论 ， 根 据 相 邻 钢 板 桩 受 力 时 产 生 的相 对
位移 ， 提 出 了一 种 用 于 计 算 特 定 情 况 下 钢 板 桩 的
底 面高程 一３ 。 ０ ｍ， 采用 钢板 桩 围堰 进 行 施 工 ， 钢板
桩 围堰 尺 寸 为 １ ７ ． ５ ２ ｍ×１ ２ ． ４ ｍ。钢 板 桩 采用 德 国 拉森 Ｉ Ｖ型 钢板 桩 ， 长１ ５ ｍ， 第一 道 围堰 内撑 圈梁采 用 双拼 ２ Ｈ ５ ８ ２型钢 ， 主 内撑 采 用 Ｈ５ ８ ２型 钢 ， 倒 角
打钢板桩 、 封底 混凝土的浇注和体 系转换等 。
关键词 ： 桥 梁工程 ； 钢板桩 围堰 ； 仿 真 分析 ； 施 工 方 法 中 图分 类 号 ： Ｕ ４ ４ ５ ． ５ ５ ６ 文 献 标 识 码 ：Ｂ
０ 引 言
钢板桩 围堰是 深水 基 础 施 工 中常 用 的一 种 围
设 置钢 环 的钢板 桩 围堰 的强度 和稳 定性 。
斜 撑采 用 ２ ６×８ ａｍ螺 纹 焊 管 ， ｒ 钢 板桩 围堰 结 构
形 式如 图 １所示 。
目 前， 针对钢板 桩 围堰计算 大多是把钢板 桩
第一道支撑＋ １ ． 钿
承台＋ ０ ． 钿
钢板桩 ／
ｆ ｌ
承台
Ｊ ｉ
变 形 和弯 矩 的 数 值 方 法 ， 但 这 种 计 算 方 法 并 不 具
备 通用 性 ； 向道 明在 考 虑 静 水 压 力 、 水 流 冲击 力、 波浪 力 、 风力 及 漂流 物 撞 击力 等 外 荷 载 的基 础
上， 以单 位 宽度 钢板 桩 作 为计 算 单 元 ， 验算 了外 侧
粉质粘土层

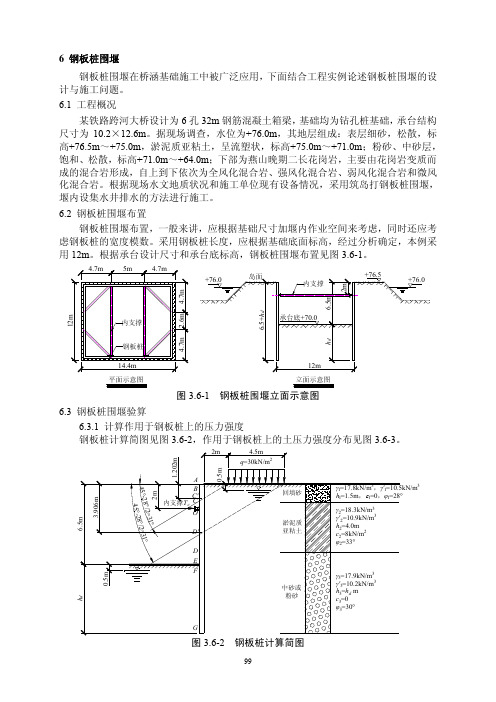

常用结构计算方法汇编之桥梁工程：钢板桩围堰计算
hd 0.5m
G
图 3.6-2 钢板桩计算简图
99
A B C' 内支撑Tc C
O
3.21 8.41 19.24
8.82 21.45
土压力单位：kN/m2 26.85
D'
14.80
23.65
D
24.63
37.67
M (x) = 8.95x3 + 53.49 × (4.5 + x) −
(1.121666667 x3 + 22.2x2 + 122.46605 x + 274.4858166)
= 7.73333333x3 − 22.2x2 − 68.97605x − 33.7808166 令 M ′(x) = 0 ，则：
=
tan 2 (45o
+
30o 2
) × (17.9 × 0.5 +
20.2 × (hd
− 0.5))
= 60.6hd − 3.45 kN/m2
6.3.2 钢板桩嵌固深度计算
⑴ 支护结构支点力计算
基坑底面以下支护结构设定弯矩零点位置至基坑底面的距离 hc1 的计算：
101
式中：
p p1k = pa1k
以上数据代入得：
10.1hd3 −1.725hd2 + 0.8625hd − 0.14375 + 53.49 × (4.5 + hd ) −1.2 ×1.1× (1.121666667 hd3 + 22.2hd2 + 122.46605 hd + 274.4858166 ) = 0 整理得：
S332省道京杭运河特大桥下部结构承台钢板桩围堰计算书
S332省道京杭运河特大桥下部结构承台钢板桩围堰计算书一、计算取值1、地层地质情况，根据《工程地质勘察报告》，58#、59#主墩处地质情况为：标高4.4m以上为水，标高4.4m～2.2m范围内为填筑土，标高2.2m～0.2m范围内为淤泥，标高0.2m～-6.3m范围内为粘土，标高-6.3m～-10.9m范围内为亚粘土。
实测水面标高5.8m，承台处实测河床平均标高5.0m，承台底标高-1.7m。
根据现场实际情况且考虑到钢板桩止水的需要，标高0.2m以上土层全部视为粉质粘土。
主要力学参数为：粉质粘土：土的重度γ＝18.2kN/m3（浮重度γ浮＝8.2kN/m3）、土的内摩擦角φ=14°、土的黏聚力c＝11kN/m2；粘土：土的重度γ＝17.7kN/m3（浮重度γ浮＝7.7kN/m3）、土的内摩擦角φ=14.4°、土的黏聚力c＝7kN/m2；亚粘土：土的重度γ＝17.7kN/m3（浮重度γ浮＝7.7kN/m3）、土的内摩擦角φ=14.4°、土的黏聚力c＝7kN/m2；2、以土压力分布经验图形计算。
3、统一按5.8m水位高程进行验算。
4、考虑钢板桩止水，58#、59#墩围堰外侧1.5m处打插3m长杉木杆（间距50cm），铺设双层彩条布后填土止水。
故58#、59#墩围堰的外侧土层顶高程统一按5.8m考虑。
二、钢板桩入土深度及支撑点位置的确定钢板桩拟采用拉森Ⅳ型钢板桩W=2037cm3，[ƒ]=200MPa1、支撑点位置土体力学参数取各层土的加权平均值计算：γ平均==17.9 kN/m3φ平均==14.3°c平均==8.3kPa按等弯矩布置各层支撑的间距，则板桩顶部悬臂端的最大允许跨度为：h===322cm=3.22mh1=1.11h=1.11×3.22m=3.57mh2=0.88h=0.88×3.22=2.83mh3=0.77h=0.77×3.22=2.48mh4=0.7h=0.7×3.22=2.25m考虑到在施工过程中河面水位有可能上升及施工期间横向支撑尽量不对承台施工造成影响，因此横撑的布置位置如下图所示：5.8m 水面及填土标高-1.7m 承台底标高1.8m 承台顶标高-2.7m 承台封底底标高7.0m钢板桩顶标高6.4m4.2m 2.1m 0.1m承台2、钢板桩入土深度主动土压力系数：Ka=tg 2（45°－=0.602 被动土压力系数：Kp=tg 2（45°＋=1.662K=γ（Kp-Ka ）=17.9(1.662-0.602)=18.97 e=0.602×17.9×9.5=102.4kN/m 2 设钢板桩最小入土深度为x 则有：18.97x 2-102.4x-102.4×2.8=0 求得x=7.4m所以钢板桩的最小入土深度为7.4m 钢板桩最小桩长为8.5+7.4=15.9m 选择18m 长的钢板桩。
特大桥水中承台基坑拉森钢板桩支护施工及计算书_secret
