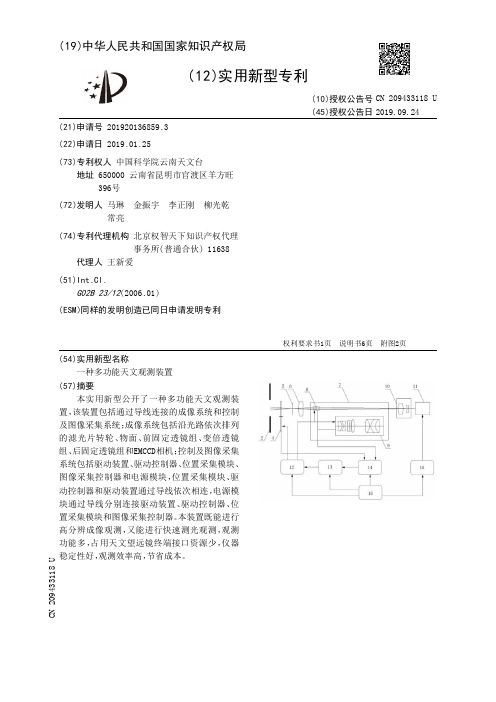

【CN209433118U】一种多功能天文观测装置【专利】

【CN209433118U】一种多功能天文观测装置【专利】
所述的 控制及图 像采集系统包括驱动装置 (12) 、驱动控制器 (13) 、位置采集模块 (14) 、 图像采集控制器(15) 和电源模块(16) ,位置采集模块(14)、驱动控制器(13) 和驱动装置 (12)通过导线依次相连,电源模块(16)通过导线分别连接驱动装置(12)、驱动控制器(13)、 位置采集模块(14)和图像采集控制器(15)。
4 .根据权利要求3所述的多功能天文观测装置,其特征在于,所述驱动装置(12)通过导 线分别连接有滤光片转轮(4)、高分辨成像透镜组(8)和快速测光透镜组(9)。
5 .根据权利要求3所述的多功能天文观测装置,其特征在于,所述的位置采集模块(14) 通过导线分别与滤光片转轮(4)、高分辨成像透镜组(8)和快速测光透镜组(9)相连。
2 .根据权利要求1所述的多功能天文观测装置,其特征在于,所述的滤光片转轮(4)上 设置有5片滤光片(17) 和一片补偿板(18) ,滤光片转轮(4)的中心处设置有转轮中心轴 (19) ;5片滤光片(17) 和一片补偿板(18)以转轮中心轴(19)为转轮中心对称设置。
3 .根据权利要求1所述的多功能天文观测装置,其特征在于,所述的变倍透镜组(7)包 括高分辨成像透镜组(8)和快速测光透镜组(9) ;所述高分辨成像透镜组(8)和快速测光透 镜组(9)并列设置。
( 57 )摘要 本实 用新型公 开了一 种多功能 天 文观 测装
置,该装置包括通过导线连接的成像系统和控制 及图像采集系统 ;成像系统包括沿光路依次排列 的 滤 光 片 转 轮 、物 面 、前固 定 透 镜组 、变 倍 透 镜 组、后固定透镜组和EMCCD相机;控制及图像采集 系统包括驱动装置、驱动控制器、位置采集模块、 图 像采集控 制器 和电 源模块 ,位置采集模块 、驱 动控制器和驱动装置通过导线依次相连,电源模 块通过导线分别连接驱动装置、驱动控制器、位 置采集模块和图像采集控制器。本装置既能进行 高 分辨成像观 测 ,又能 进行快 速 测光观 测 ,观 测 功能多,占 用天文望远镜终端接口资源少,仪器 稳定性好 ,观测效率高 ,节省成本。

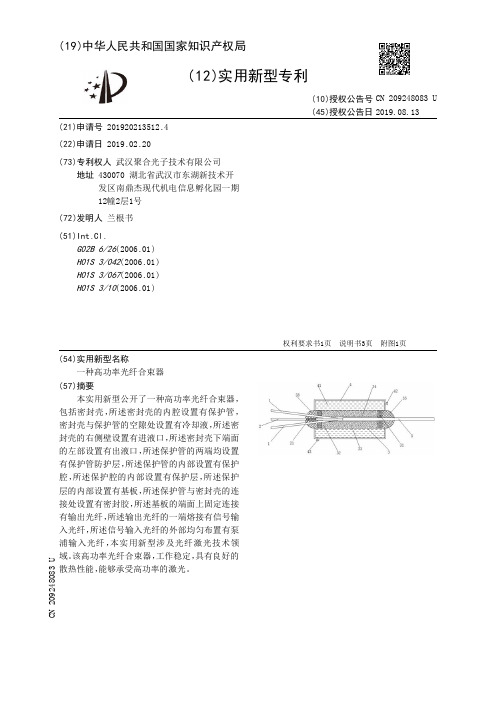

【CN209248083U】一种高功率光纤合束器【专利】

【CN209248083U】一种高功率光纤合束器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213512.4(22)申请日 2019.02.20(73)专利权人 武汉聚合光子技术有限公司地址 430070 湖北省武汉市东湖新技术开发区南鼎杰现代机电信息孵化园一期12幢2层1号(72)发明人 兰根书 (51)Int.Cl.G02B 6/26(2006.01)H01S 3/042(2006.01)H01S 3/067(2006.01)H01S 3/10(2006.01)(54)实用新型名称一种高功率光纤合束器(57)摘要本实用新型公开了一种高功率光纤合束器,包括密封壳,所述密封壳的内腔设置有保护管,密封壳与保护管的空隙处设置有冷却液,所述密封壳的右侧壁设置有进液口,所述密封壳下端面的左部设置有出液口,所述保护管的两端均设置有保护管防护层,所述保护管的内部设置有保护腔,所述保护腔的内部设置有保护层,所述保护层的内部设置有基板,所述保护管与密封壳的连接处设置有密封胶,所述基板的端面上固定连接有输出光纤,所述输出光纤的一端熔接有信号输入光纤,所述信号输入光纤的外部均匀布置有泵浦输入光纤,本实用新型涉及光纤激光技术领域。

该高功率光纤合束器,工作稳定,具有良好的散热性能,能够承受高功率的激光。

权利要求书1页 说明书3页 附图1页CN 209248083 U 2019.08.13C N 209248083U权 利 要 求 书1/1页CN 209248083 U1.一种高功率光纤合束器,包括密封壳(4),其特征在于:所述密封壳(4)的内腔设置有保护管(3),所述密封壳(4)与保护管(3)的空隙处设置有冷却液(41),所述密封壳(4)的右侧壁设置有进液口(42),所述密封壳(4)下端面的左部设置有出液口(43),所述保护管(3)的两端均设置有保护管防护层(31),所述保护管(3)的内部设置有保护腔(32),所述保护腔(32)的内部设置有保护层(33),所述保护层(33)的内部设置有基板(34),所述保护管(3)与密封壳(4)的连接处设置有密封胶(35),所述基板(34)的端面上固定连接有输出光纤(5),所述输出光纤(5)的一端熔接有信号输入光纤(2),所述信号输入光纤(2)的外部均匀布置有泵浦输入光纤(1)。

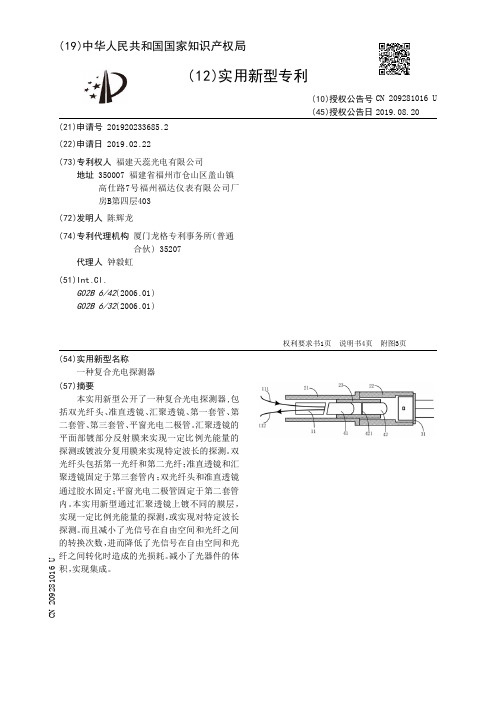

【CN209281016U】一种复合光电探测器【专利】

【CN209281016U】一种复合光电探测器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233685.2(22)申请日 2019.02.22(73)专利权人 福建天蕊光电有限公司地址 350007 福建省福州市仓山区盖山镇高仕路7号福州福达仪表有限公司厂房B第四层403(72)发明人 陈辉龙 (74)专利代理机构 厦门龙格专利事务所(普通合伙) 35207代理人 钟毅虹(51)Int.Cl.G02B 6/42(2006.01)G02B 6/32(2006.01)(54)实用新型名称一种复合光电探测器(57)摘要本实用新型公开了一种复合光电探测器,包括双光纤头、准直透镜、汇聚透镜、第一套管、第二套管、第三套管、平窗光电二极管。

汇聚透镜的平面部镀部分反射膜来实现一定比例光能量的探测或镀波分复用膜来实现特定波长的探测。

双光纤头包括第一光纤和第二光纤;准直透镜和汇聚透镜固定于第三套管内;双光纤头和准直透镜通过胶水固定;平窗光电二极管固定于第二套管内。

本实用新型通过汇聚透镜上镀不同的膜层,实现一定比例光能量的探测,或实现对特定波长探测。

而且减小了光信号在自由空间和光纤之间的转换次数,进而降低了光信号在自由空间和光纤之间转化时造成的光损耗。

减小了光器件的体积,实现集成。

权利要求书1页 说明书4页 附图3页CN 209281016 U 2019.08.20C N 209281016U权 利 要 求 书1/1页CN 209281016 U1.一种复合光电探测器,包括双光纤头(11)、第一套管(21)、第二套管(22)、第三套管(23)、平窗光电二极管(31);所述的双光纤头(11)包括第一光纤(111)和第二光纤(112),其特征在于:所述第一套管(21)与第二套管(22)、第三套管(23)相连;所述第三套管(23)内从左至右固定有准直透镜(41)和汇聚透镜(42);所述汇聚透镜(42)的左侧为汇聚透镜平面(421);所述的双光纤头(11)通过胶水相粘固定在准直透镜(41)左侧;所述汇聚透镜(42)右侧设置有平窗光电二极管(31);所述的平窗光电二极管(31)固定于第二套管(22)内。

【CN209329390U】一种光纤放大器【专利】

【CN209329390U】一种光纤放大器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920229815.5(22)申请日 2019.02.22(73)专利权人 深圳技术大学(筹)地址 518000 广东省深圳市坪山区兰田路3002号(72)发明人 陈业旺 阮双琛 韩培刚 仇明侠 欧阳德钦 吴旭 刘敏秋 (74)专利代理机构 深圳市恒申知识产权事务所(普通合伙) 44312代理人 袁文英(51)Int.Cl.H01S 3/067(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种光纤放大器(57)摘要本实用新型提供一种光纤放大器,涉及激光设备领域,该光纤放大器包括:放置板、第一功率放大级和第二功率放大级。

放置板上设置有第一放置槽和第二放置槽,第一功率放大级容纳于第一放置槽内,第二功率放大级容纳于第二放置槽内。

第一功率放大级的输出端通过连接光纤与第二功率放大级的输入端连接。

可以解决现有的光纤放大器结构松散,占用空间大的问题。

权利要求书2页 说明书6页 附图2页CN 209329390 U 2019.08.30C N 209329390U权 利 要 求 书1/2页CN 209329390 U1.一种光纤放大器,其特征在于,包括:放置板、第一功率放大级和第二功率放大级;所述放置板上设置有第一放置槽和第二放置槽,所述第一功率放大级容纳于所述第一放置槽内,所述第二功率放大级容纳于所述第二放置槽内;所述第一功率放大级的输出端通过连接光纤与所述第二功率放大级的输入端连接。

2.如权利要求1所述的光纤放大器,其特征在于,所述第一功率放大级包括:第一波分复用器、第一有源光纤和隔离器;所述第一波分复用器的一端通过所述第一有源光纤与所述隔离器的一端连接;所述第一放置槽包括:用于容纳第一波分复用器的部分、用于容纳第一有源光纤的部分和用于容纳隔离器的部分;所述用于容纳第一有源光纤的部分为圆环形,所述用于容纳第一波分复用器的部分与所述用于容纳第一有源光纤的部分连通,所述用于容纳隔离器的部分与所述用于容纳第一有源光纤的部分连通。

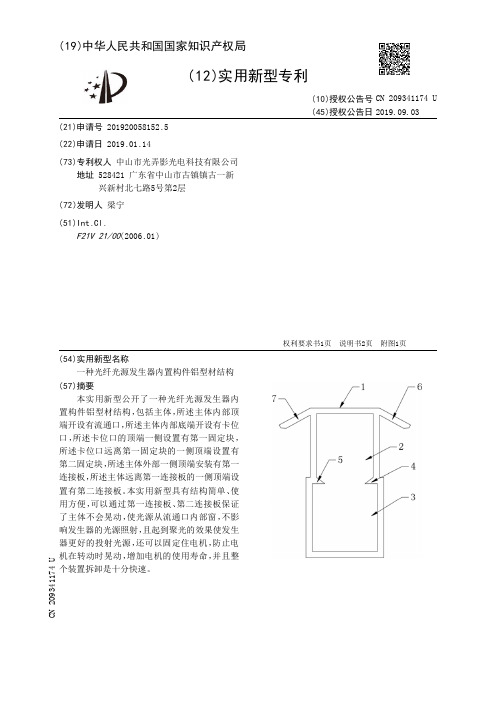

【CN209341174U】一种光纤光源发生器内置构件铝型材结构【专利】

【CN209341174U】一种光纤光源发生器内置构件铝型材结构【专利】
5 .根据权利要求1所述的一种光纤光源发生器内置构件铝型材结构,其特征在于:所述 第一连接板(6) 与第二连接板(7) 均呈45 °角安装于主体(1)顶端。
2
CN 209341174 U
说 明 书
1/2 页
一种光纤光源发生器内置构件铝型材结构
技术领域 [0001] 本实用新型涉及铝型材结构设备技术领域,具体为一种光纤光源发生器内置构件 铝型材结构。
背景技术 [0002] 铝型材镀钛金工艺,属于镀膜技术,它是在常规镀钛工艺基础上增加预镀和电镀 工艺步骤 ,铝型材工艺是将活化后的 镀件置于食盐 和盐酸的水溶液中进行化学处理 ,电 镀 工艺的镀液成分包括硫酸镍、氯化镍、硼酸、十二烷基硫酸钠、糖精、光亮剂。本工艺具有简 单 、实 用、效果佳等优点 ,本工艺 制得的 钛金铝型材其膜层硬度HV≈1500、同 等条件下比 镀 22K金耐磨150倍,可加工成各种形态的金色、彩色,黑色等光亮的多种系列铝型材产品。 [0003] 现在的光纤光源发生器内置构件铝型材结构存在以下不足: [0004] 1、现在的光纤光源发生器内置构件铝型材结构在固定时都十分麻烦,且固定好后 会出现晃动,影响发生器的光源照射; [0005] 2、现在的光纤光源发生器内置构件铝型材结构都没有对电机有很好的固定装置, 导致电机在转动使经常出现晃动,从而减少电机的使用寿命。
权利要求书1页 说明书2页 附图1页
CN 209341174 U
CN 209341174 U
权 利 要 求 书
1/1 页
1 .一种光纤光源发生器内置构件铝型材结构,包括主体(1) ,其特征在于:所述主体(1) 内部顶端开设有流通口(2) ,所述主体(1)内部底端开设有卡位口(3) ,所述卡位口(3)的顶 端一侧设置有第一固定块(4) ,所述卡位口(3)远离第一固定块(4)的一侧顶端设置有第二 固定块(5) ,所述主体(1)外部一侧顶端安装有第一连接板(6) ,所述主体(1)远离第一连接 板(6)的一侧顶端设置有第二连接板(7)。

【CN209344844U】一种充电线、充电接口、电子设备、充电装置和充电系统【专利】

【CN209344844U】一种充电线、充电接口、电子设备、充电装置和充电系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920290458.3(22)申请日 2019.03.07(73)专利权人 昆山龙腾光电有限公司地址 215301 江苏省苏州市昆山开发区龙腾路1号(72)发明人 郭谨谨 蔡浩 (74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.H02J 7/00(2006.01)(54)实用新型名称一种充电线、充电接口、电子设备、充电装置和充电系统(57)摘要本实用新型实施例提供一种充电线、充电接口、电子设备、充电装置和充电系统,充电线包括充电接头和与充电接头电连接的充电连接线,充电接头包括至少一个第一充电片以及至少一个磁铁;磁铁的N极指向磁铁的S极的方向平行于第一充电片的延伸方向;在充电接口中的电磁感应装置临近充电接头的一端,产生的磁场方向与磁铁临近充电接口的一端的磁场方向相反时,充电接头的第一充电片与充电接口中第二充电片吸附接触;在充电接口中的电磁感应装置临近充电接头的一端,产生的磁场方向与磁铁临近充电接口的一端的磁场方向相同时,充电接头的第一充电片从充电接口中第二充电片上弹出。

本实用新型实施例以实现在充电完成后断开充电回路,消除安全隐患。

权利要求书2页 说明书5页 附图4页CN 209344844 U 2019.09.03C N 209344844U权 利 要 求 书1/2页CN 209344844 U1.一种充电线,其特征在于,包括充电接头和与所述充电接头电连接的充电连接线,所述充电接头包括至少一个第一充电片以及至少一个磁铁;所述磁铁的N极指向所述磁铁的S 极的方向平行于所述第一充电片的延伸方向;在充电接口中的电磁感应装置临近所述充电接头的一端,产生的磁场方向与所述磁铁临近所述充电接口的一端的磁场方向相反时,所述充电接头的第一充电片与所述充电接口中第二充电片吸附接触;在充电接口中的电磁感应装置临近所述充电接头的一端,产生的磁场方向与所述磁铁临近所述充电接口的一端的磁场方向相同时,所述充电接头的第一充电片从所述充电接口中第二充电片上弹出。

【CN209389440U】一种具备高散热功能的偏振光纤激光器【专利】


说 明 书
1/2 页
一种具备高散热功能的偏振光纤激光器
技术领域 [0001] 本实用新型涉及光纤激光器技术领域,尤其涉及一种具备高散热功能的偏振光纤 激光器。
背景技术 [0002] 光纤激光器应用范围非常广泛,包括激光光纤通讯、激光空间远距通讯、传感、非 线性变频、重力波探测等领域,现有的偏振光纤激光器由于工作时会产生较大的能量,因此 散热问题的解决尤为重要,传统的偏振光纤激光器散热效果较差,不能满足工作时的需求, 因此本实用新型提出一种具备高散热功能的偏振光纤激光器以解决现有技术中存在的问 题。
偏振光纤激光器,包括偏振光纤激光器本体和偏 振光纤激光头,偏振光纤激光器本体的内部两侧 设置有吸热铝片,偏振光纤激光器本体的两侧设 置有散热鳍片 ,散热鳍片中贯穿设置有导热铜 管,偏振光纤激光器本体两侧的导热铜管相互连 通 ,偏振光纤激光器本体的 后端设置有散热腔 , 散热腔内设置有散热铜件、输液泵和散热风扇, 散热铜件为中空且扁平结构,导热铜管与散热铜 件和输液泵连通;本实用新型流动的冷却液可以 将散热鳍片上的热量传递至散热铜件中 ,通过散 热铜件的扁平结构增大散热面积,配合铜件部散 热鳍片和散热风扇可以对冷却液进行高效的散 热。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920032386 .2
(22)申请日 2019 .01 .09
(73)专利权人 深圳市旭辉发光通讯科技有限公 司
地址 518101 广东省深圳市新安街道71区 留二路16号六楼东
(72)发明人 申热辉
(74)专利代理机构 北京权智天下知识产权代理 事务所(普通合伙) 11638
4 .根据权利要求1所述的一种具备高散热功能的偏振光纤激光器,其特征在于:所述散 热腔(6)上设置有散热孔(11)。
