全光纤式可调光衰减器 _VOA_
光纤光衰减
光纤光衰的正常范围为-20dBm至-25dBm。
若速度要上200M，光衰一定要少于-25dBm。
光衰在-27dBm时，速度最高只能到100M，在-28dBm时，速度最高只能到50M。
光纤光衰通常是指光纤每单位长度上的衰减值，单位为
dB/km。
光纤衰减系数是多模光纤和单模光纤重要的特性参数之一，很大程度上决定多模和单模光纤通信的中继距离，光纤损耗的高低通常会直接影响传输距离或中继站间隔距
离的远近，使光纤产生衰减的原因较多，如吸收衰减。
光衰一般指它的光通量，在对感光鼓表面充电时，随着电荷在感光鼓表面的积累，电位也不断升高，最后达到"饱和"电位，就是最高电位。
表面电位会随着时间的推移而下降，一般工作时的电位都低于这个电位，这个电位随时间自然降低的过程，称之为"暗衰"过程。
感光鼓经扫描曝光时，暗区电位仍处在暗衰过程；亮区光导层内载流子密度迅速增加，电导率急速上升，形成光导电压，电荷迅速消失，光导体表面电位也迅速下降。
称之为"光衰"。
多模mems可调光衰减器
多模mems可调光衰减器
多模MEMS可调光衰减器是一种新型的光学衰减器，它采用先进的微机电系统（MEMS）技术，在微米级尺度上实现光功率的可控衰减。
与传统的电子光衰减器相比，多模MEMS可调光衰减器具有体积小、体积低、精度高和调节范围宽等优点。
它们可用于光学传感器、光通信系统和光调制器等领域。
首先，多模MEMS可调光衰减器通常由滤波器阵列、电动机、微梁、光学波导以及控制电路等部件组成。
滤波器阵列通过定向改变光的波长，实现衰减的功能，从而调节光的功率。
滤波器阵列上的电动机可以在不同位置上控制光的衰减程度，从而实现衰减程度的可控性。
此外，微梁能够反映电动机的控制信号，还可以将滤波器与光纤连接在一起，以实现光的衰减需求。
同时，光学波导会将滤波器和微梁上的光传递到目标位置。
最后，控制电路通过信号控制，通过调整电动机的速度来控制可调光衰减器的衰减程度。
此外，多模MEMS可调光衰减器还可以实现光衰减范围的调节。
它通过调整滤波器、微梁和电动机的位置，可以加大或减小衰减程度，并可以调节多个频段的衰减程度。
同时，多模MEMS可调光衰减器还具备体积小、体积低、精度高和调节范围宽等优点，可以实现快速、高精度的光衰减效果。
光衰减器分类
光衰减器是一种常见的光学仪器，用于减少光信号的功率。
它可以将光信号的功率减少到任意设定的值，常用于光学实验、光纤通信、光纤网络、光谱分析等领域。
根据不同的标准，光衰减器可以有多种分类方式。
按照工作原理，光衰减器可以分为机械式光衰减器和电子式光衰减器。
机械式光衰减器是通过旋转或推拉光路中的挡光片或光纤来实现光衰减。
这种类型的衰减器结构简单、成本低，但缺点是稳定性较差、重复性不好，而且对光的颜色和偏振态有一定的敏感性。
常见的一种机械式光衰减器是利用可移动的平行光路插入来达到衰减效果。
电子式光衰减器则是通过控制光电器件的电流来改变光的反射或透射比例来实现光衰减，这种类型的衰减器精度高、稳定性好，而且可以做到无盲段，即可以实现全长光路的精确控制。
按照应用领域，光衰减器可以分为实验室用光衰减器和光纤通信用光衰减器。
实验室用光衰减器主要用于光学实验和教学，其性能要求较低，价格也相对较为亲民。
而光纤通信用光衰减器则对性能要求较高，需要更高的精度和稳定性，以保证光纤通信系统的稳定运行。
在实际应用中，光纤通信用光衰减器还需要考虑温度、湿度、机械振动等因素对性能的影响，因此通常采用高稳定性的材料和精密的制造工艺。
按照结构形式，光衰减器可以分为插入式光衰减器和折叠式光衰减器。
插入式光衰减器是将一个特定长度的光学元件插入光路中，从而改变光的路径或透过率来实现光衰减。
折叠式光衰减器则将光路进行折叠，利用折射、反射等光学原理实现光衰减。
折叠式光衰减器通常具有小巧、易于集成等特点，因此在一些便携式设备和光学系统中得到广泛应用。
总的来说，光衰减器的分类方式有很多种，不同的分类方式有其特定的应用场景和特点。
在实际应用中，需要根据具体的需求和场景来选择合适的类型的光衰减器。
实验十__可调光衰减器参数测量实验
实验十 可调光衰减器参数测量实验一、 实验目的1．了解光衰减器、性能参数及其用途；2．实验操作可调光衰减器参数测量。
二、 实验仪器用具手持式光源1套；手持式光功率计一台；可调光衰减器1只；单模光纤跳线（FC/PC）2根。
三、 学习和实验内容1．光衰减器简介光衰减器是一种用来降低光功率的光无源器件。
根据不同的应用，它分为可调光衰减器和固定光衰减器两种。
在光纤通信中，可调光衰减器主要用于调节光线路电平，在测量光接收机灵敏度时，需要用可调光衰减器进行连续调节来观察光接收机的误码率；在校正光功率计和评价光传输设备时，也要用可调光衰减器。
固定光衰减器结构比较简单，如果光纤通信线路上电平太高就需要串入固定光衰减器。
光衰减器不仅在光纤通信中有重要应用，而且在光学测量、光计算和光信息处理中也都是不可缺少的光无源器件。
可调光衰减器一般采用光衰减片旋转式结构，衰减片的不同区域对应金属膜的不同厚度。
根据金属膜厚度的不同分布，可做成连续可调式和步进可调式。
为了扩大光衰减的可调范围和精度，采用衰减片组合的方式，将连续可调的衰减片和步进可调衰减片组合使用。
可变衰耗器的主要技术指标是衰减范围、衰减精度、衰耗重复性、插入损耗等。
对于固定式光衰减器，在光纤端面按所要求镀上有一定厚度的金属膜即可以实现光的衰耗；也可以用空气衰耗式，即在光的通路上设置一个几微米的气隙，即可实现光的固定衰耗。
2．光衰减器的主要类型及特性参数（1）固定式光连接型衰减器特点：高回波损耗、结构简单、最大承载功率(1W )、波长相关性小、低偏振相关损耗、结构紧凑。
适用于：光配线架、光纤网络系统、高速光纤传输系统、有线电视（CATV）系统、长途干线密集波分复用（DWDM）系统，光分插复用器（OADM）.主要性能指标：z衰减量： 1,2,3,4,5,6,7,8,9, 10,15,20,25,30dBz衰减精度：≤5dB ±0.3dB；≤10dB ±0.5dB；>10dB ±10%z回波损耗： PC：>40dB, UPC：>50dB, APC：>60dBz工作波长： 1310nm 和1550nm (SM) 1550nm (DSF)z可提供连接头类型：FC, SC, ST, LC, MU型（2）1～ 30dB可调式光连接型衰减器特点：衰减值可调、与波长变化无关、衰减精度高，附加损耗低，性价比优、可实现适配器和衰减器的双重功能、适用于：光配线架 、光纤网络系统 、低速光纤传输系统主要性能指标z衰减量（可调）： 1～30dBz 衰减精度：< 5dB±0.3dB<10dB±0.5dB<20dB±1.0dB>20dB±2.0dBz 可提供衰减器类型：FC, SC, ST, FC-SC, FC-ST 型 四、 实验操作可调光衰减器的特性参数测量，根据具体的操作内容，示意图如下。
测量光纤衰减的常用仪器
测量光纤衰减的常用仪器测量光纤衰减是光纤通信领域中非常重要的一项工作，它可以帮助我们了解光信号在光纤中传输过程中的损耗情况。
为了准确测量光纤衰减，常用的仪器包括光源、光功率计、OTDR、衰减测试箱和衰减分析软件等。
首先，光源是测量光纤衰减的关键设备之一。
光源用于产生高质量的光信号，常见的光源包括激光二极管（LD）和半导体光放大器（SOA）。
LD光源具有小尺寸、低功耗、高效率和较低的成本等优点，可以通过改变电流调整输出光功率。
SOA光源则可以通过控制输入光功率来调节输出功率。
此外，光源还可以根据输出的光波长进行分类，如单模光源（1310nm和1550nm）和多模光源（850nm和1300nm）等。
在进行光纤衰减测试时，我们需要选择合适的光源，使其输出光功率能够适应测试的需求。
其次，光功率计也是测量光纤衰减的重要设备之一。
光功率计用于测量光信号在光纤中的功率损失，以评估光纤通信系统的性能。
常见的光功率计有两种类型：直接检测型和三级器件型。
直接检测型光功率计使用光敏二极管或光电二极管作为探测器，可以测量较高范围的功率。
而三级器件型光功率计则使用光子探测器，其灵敏度更高，可以测量更低范围的光功率。
在选择光功率计时，我们需要根据所测量的光纤衰减范围和精度来选择合适的类型。
第三，OTDR（Optical Time Domain Reflectometer）是光纤衰减测量中常用的设备之一。
OTDR工作原理是利用测试点处反射和散射的光信号与测试点间的光损耗关系，测量光纤中的衰减和故障位置。
OTDR主要包括激光源、光分倍器、探测器、计算机和显示屏等组件。
其特点是可以对光纤进行长距离测量，可测量数十千米的光纤，并且能够给出光纤中的衰减值以及故障位置等信息。
OTDR广泛应用于光纤通信系统的安装、维护和故障排除等方面。
第四，衰减测试箱也是常用的光纤衰减测量仪器之一。
衰减测试箱可以通过模拟光纤中的损耗来评估光纤通信系统的性能，并验证光纤连接件的质量。

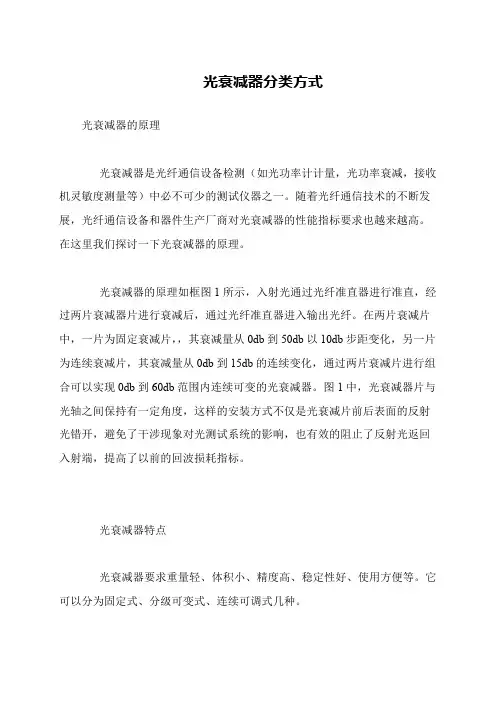

光衰减器分类方式
光衰减器分类方式
光衰减器的原理
光衰减器是光纤通信设备检测（如光功率计计量，光功率衰减，接收机灵敏度测量等）中必不可少的测试仪器之一。
随着光纤通信技术的不断发展，光纤通信设备和器件生产厂商对光衰减器的性能指标要求也越来越高。
在这里我们探讨一下光衰减器的原理。
光衰减器的原理如框图1所示，入射光通过光纤准直器进行准直，经过两片衰减器片进行衰减后，通过光纤准直器进入输出光纤。
在两片衰减片中，一片为固定衰减片，，其衰减量从0db到50db以10db步距变化，另一片为连续衰减片，其衰减量从0db到15db的连续变化，通过两片衰减片进行组合可以实现0db到60db范围内连续可变的光衰减器。
图1中，光衰减器片与光轴之间保持有一定角度，这样的安装方式不仅是光衰减片前后表面的反射光错开，避免了干涉现象对光测试系统的影响，也有效的阻止了反射光返回入射端，提高了以前的回波损耗指标。
光衰减器特点
光衰减器要求重量轻、体积小、精度高、稳定性好、使用方便等。
它可以分为固定式、分级可变式、连续可调式几种。
基于滤光片型可变光衰减器的测试及控制设计
功率 均 衡， 光 纤 网络 和 系统 中起 到功 率管 理 的作用， 来 在 用 ！ 使 整 个 网络 中的 功 率 电平 保 持 一 定 ， 光 通 信 网络 更 加 智 能 使 化 且更 具 灵活 性 。 Ｖ０Ａ Ｙ－ ，ＤＷ ＤＭ 光 纤 网 的 重 要 意 义 在 于 ： － ， Ｊ
ｅ ｔ ｂｌｓ ｓ ｕｓ ｒ ｃ ｓ ａ ｉ ｈｅ ｅ ｏｎｔ ｏｌ ｓ ｔ ｍ ． ｙ ｐｒ ｎ ｐｌ ，ｔ ｔ ｒ ｙｓ ｅ Ｂ ｉ ｃｉ ｅ ｈｅ ｅｓ ａｂｌｓ ｉ ｈｍ ｅｎｔｏｆ ｔ ｓ ｙｓ ｅ ｓ ｔ ｔ ｐｐｅ ｏｔ ｒ ｍ ｏ ｅ ｔ ｓ ｔ ｍ ｏ ｓ ｅ ｒｍ ｏ ｖｅｓ ａｎ ｔ ｅｌ ｔ ｏｎｓ ｉ ｄ ｈｅ ｒ ａ ｉ ｈｐ ｂｅｔ ｅ ｈｅ ｔ ｅ ｗ ｅｎ ｔ ａ ｔ ｎｕａ ｉ ｎ．Ｏ ＶＡ 一 ５０ ｔ ｔ ｎ ｏｆ ｉ ｅ ｎａｌ ｄｅ ｙ ａｎｄ ｆ ｅ ｔｏ ６ ｅｓ ｉ ｇ ｎｔ ｒ ｃａ ｅ ｄｂａ ｋ，ｐｒ ｓ ｕｒ ａ ｈｅ ｃｏ ｒ ｓ ｃ ｅ ｓ ｅ ｎｄ ｔ ｒ ｅ ｐｏｎｄｉ ｅｌ ｉ ｎｇ ｒ ａｔｏｎｓ ｐ ｈｉ ｂｅ ｗ ｅｅ ｈｅ ｅｓ ａｂｌｓ ｔ ｎｔ ｔ ｉ ｈｍ ｅｎｔｔ ｏｌ ａ ｈｅ ｖ ｔ ｇｅ ａｎｄ ａ ｔ ｎｕａ ｉ ｈｅ ｔ ｂｌ ｏｒ ｕｓ ｎｇ Ｍ ａ ｌ ｂ ｎｕｍ ｅｒ ｃ ｎａｌ ｉ ｎｄ ｃｕｒ ｔ ｉ ｇ ｔｅ ｔ ｏｎ ｏｎ ｔ ａ ｅ ｆ ｉ ｔａ ｉ ａｌ ａ ｙｓ ｓ ａ ｖｅ ｆ ｔ ｎ ｉ ａｎ ｇ ｈ ｅａ ｄ ｅｔ ｔ ｅ ｒ ｌ ｃｕｒ ｖｅ，ｔ ｔ ｂｌ ｓ ｈｅ ｅｓ ａ ｉ ｈｍ ｅ ｒ ｅｓ ｎｄｉ ｎｔ ｏｆ ｃｏ ｒ ｐｏ ｎｇ ｅ ａ ｉ ｎｓ ｒ ｌ ｔ ｏ ．Ｔｈｅ ｅ ｔ ｂｌ ｓ ｓ ａ ｉ ｈｍ ｅ ｏ ｅｒ ｃｏｎ ｒ ｓ ｔ ｍ ｎｔ ｆ ｕｓ ｔ ｏｌ ｙｓ ｅ
光纤衰减正常范围标准
光纤衰减正常范围标准
光纤衰减是指光信号在光纤传输过程中逐渐减弱的现象，主要受到光纤材料、光源和连接件等因素的影响。
光纤衰减的正常范围标准主要取决于光纤的类型和应用场景。
在普通单模光纤中，衰减一般应小于0.5 dB/km，常见的典型值为0.2-0.35 dB/km。
这种衰减水平适用于长距离传输和高速数据传输等要求较高的应用。
在多模光纤中，衰减一般应小于2.5 dB/km，常见的典型值为0.5-2.5 dB/km。
多模光纤的衰减较单模光纤高，主要是由于多个光模式的存在。
对于特殊应用，如光通信中的高速传输或长距离传输，要求光纤衰减更低。
在这种情况下，可以采用低损耗光纤，其衰减可以在0.1 dB/km以下。
总体而言，光纤衰减越低，光信号传输的质量越好。
衰减超出正常范围会导致信号衰减过大，影响数据传输的距离和速率。
因此，在选择光纤和光器件时，需要根据具体应用需求，合理选择衰减水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
朗普达光电科技
让科研工作更高效 促进科技转化为生产力
全光纤式可调光衰减器 (VOA)
1. 描述: 全光纤式可调光衰减器（VOA ）是一种全光纤结构的光衰减器，具有附加损耗低、结构紧凑、使用方便、衰减调节范围大（衰减范围可从0至40dB 连续调节）等特点。
2. 特点: * 原始损耗低 * 结构紧凑 * 衰减调节范围大 * 调节精度高
3. 应用:
* 光通讯系统测试 * 光纤器件测试 * * 光纤实验室
4. 性能指标:
类
型 参数
1310
1550
工作波长(nm) 1310 1550 工作带宽 (nm) ¡ 40 ¡ 40 衰减范围 (dB) 0 ~ 40 0 ~ 40 原始损耗 (dB) 0.3
0.3
调节精度 (dB) ＜ 0.2 回波损耗 (dB) ≥ 50 工作温度 (℃) -40 ~ +70 存储温度 (℃) -40 ~ +85 外形尺寸 (mm)
78¡68¡16
注：上述性能指标不包含连接头损耗。
5. 产品订购信息:
VOA¡A¡XXX¡X¡XX/XXX
Connector : FC/UPC, FC/APC etc.
Fiber Type : 0=SMF-28, 1=HI1060, 4=others
Wavelength : 131=1310nm, 155=1550nm, 1315=1310&1550nm etc.
Type : A=All fiber。
