医疗设备共用接地系统的设计与施工技术

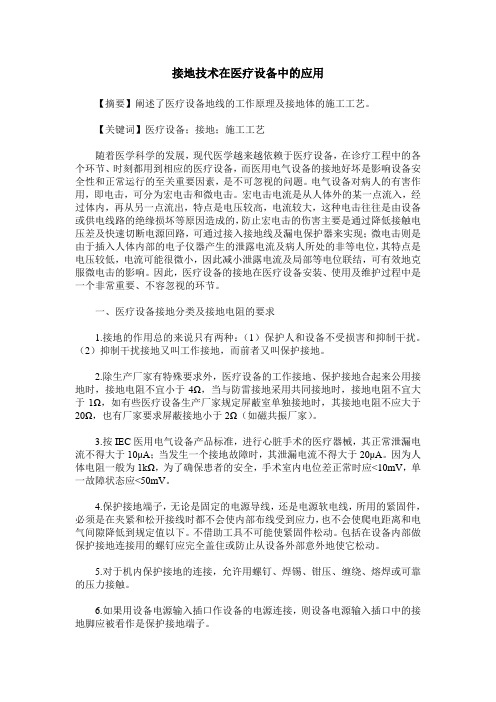

接地技术在医疗设备中的应用
接地技术在医疗设备中的应用【摘要】阐述了医疗设备地线的工作原理及接地体的施工工艺。
【关键词】医疗设备；接地；施工工艺随着医学科学的发展，现代医学越来越依赖于医疗设备，在诊疗工程中的各个环节、时刻都用到相应的医疗设备，而医用电气设备的接地好坏是影响设备安全性和正常运行的至关重要因素，是不可忽视的问题。
电气设备对病人的有害作用，即电击，可分为宏电击和微电击。
宏电击电流是从人体外的某一点流入，经过体内，再从另一点流出，特点是电压较高，电流较大，这种电击往往是由设备或供电线路的绝缘损坏等原因造成的，防止宏电击的伤害主要是通过降低接触电压差及快速切断电源回路，可通过接入接地线及漏电保护器来实现；微电击则是由于插入人体内部的电子仪器产生的泄露电流及病人所处的非等电位，其特点是电压较低，电流可能很微小，因此减小泄露电流及局部等电位联结，可有效地克服微电击的影响。
因此，医疗设备的接地在医疗设备安装、使用及维护过程中是一个非常重要、不容忽视的环节。
一、医疗设备接地分类及接地电阻的要求1.接地的作用总的来说只有两种：（1）保护人和设备不受损害和抑制干扰。
（2）抑制干扰接地又叫工作接地，而前者又叫保护接地。
2.除生产厂家有特殊要求外，医疗设备的工作接地、保护接地合起来公用接地时，接地电阻不宜小于4Ω，当与防雷接地采用共同接地时，接地电阻不宜大于1Ω，如有些医疗设备生产厂家规定屏蔽室单独接地时，其接地电阻不应大于20Ω，也有厂家要求屏蔽接地小于2Ω（如磁共振厂家）。
3.按IEC医用电气设备产品标准，进行心脏手术的医疗器械，其正常泄漏电流不得大于10μA；当发生一个接地故障时，其泄漏电流不得大于20μA。
因为人体电阻一般为1kΩ，为了确保患者的安全，手术室内电位差正常时应<10mV，单一故障状态应<50mV。
4.保护接地端子，无论是固定的电源导线，还是电源软电线，所用的紧固件，必须是在夹紧和松开接线时都不会使内部布线受到应力，也不会使爬电距离和电气间隙降低到规定值以下。

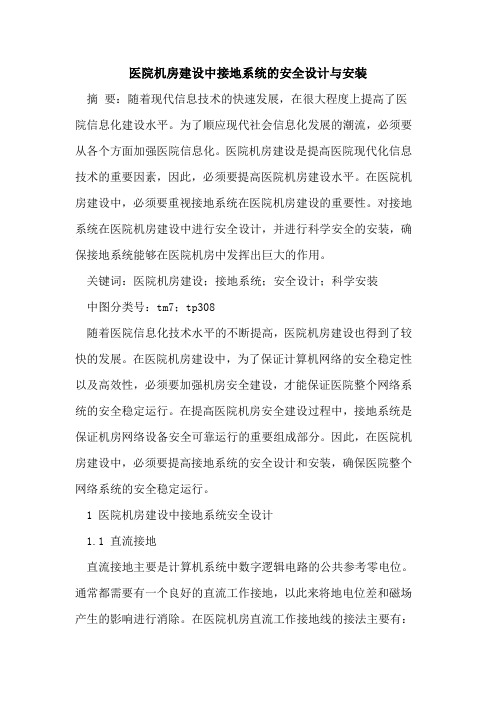

医院机房建设中接地系统的安全设计与安装
医院机房建设中接地系统的安全设计与安装摘要：随着现代信息技术的快速发展，在很大程度上提高了医院信息化建设水平。
为了顺应现代社会信息化发展的潮流，必须要从各个方面加强医院信息化。
医院机房建设是提高医院现代化信息技术的重要因素，因此，必须要提高医院机房建设水平。
在医院机房建设中，必须要重视接地系统在医院机房建设的重要性。
对接地系统在医院机房建设中进行安全设计，并进行科学安全的安装，确保接地系统能够在医院机房中发挥出巨大的作用。
关键词：医院机房建设；接地系统；安全设计；科学安装中图分类号：tm7；tp308随着医院信息化技术水平的不断提高，医院机房建设也得到了较快的发展。
在医院机房建设中，为了保证计算机网络的安全稳定性以及高效性，必须要加强机房安全建设，才能保证医院整个网络系统的安全稳定运行。
在提高医院机房安全建设过程中，接地系统是保证机房网络设备安全可靠运行的重要组成部分。
因此，在医院机房建设中，必须要提高接地系统的安全设计和安装，确保医院整个网络系统的安全稳定运行。
1 医院机房建设中接地系统安全设计1.1 直流接地直流接地主要是计算机系统中数字逻辑电路的公共参考零电位。
通常都需要有一个良好的直流工作接地，以此来将地电位差和磁场产生的影响进行消除。
在医院机房直流工作接地线的接法主要有：串联法、汇集法和网格法。
首先在利用串联法连接直流工作接地线时，要按照医院机房规模的大小而敷设一条铜带，然后机房中的各个设备将各自的直流接距离自己最近位置的这条铜带上面。
其次是利用汇集法连接直流工作接地线时，要严格按照机房规模的大小来确定地板下设置铜板的大小，机房中各个设备利用多股屏蔽软线将各自的直流接在这块铜板上面。
最后就是网格法。
按照机房规模的大小来确定铜带截面积的大小，在医院整个机房中敷设网格地线，确保网格网眼尺寸与防静电地板尺寸相同，并将各个交叉点焊接在一起。
机房中各个设备将各自的直流连接在网格地线上。
1.2 安全接地安全接地主要就是机壳接大地。

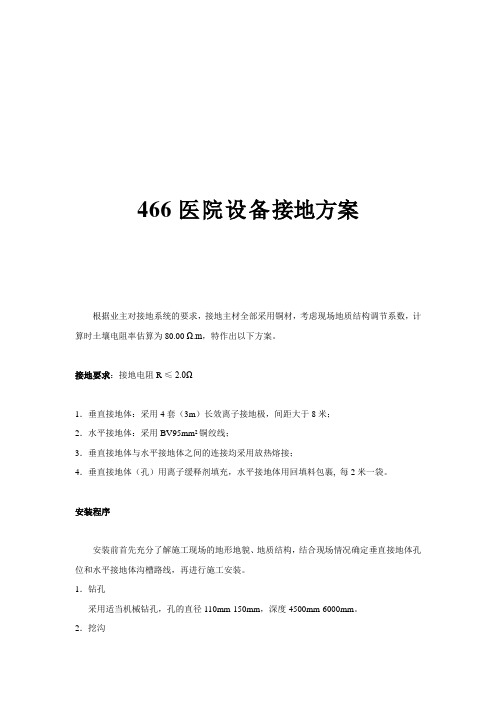

466医院设备接地方案
466医院设备接地方案根据业主对接地系统的要求，接地主材全部采用铜材，考虑现场地质结构调节系数，计算时土壤电阻率估算为80.00 Ω.m，特作出以下方案。
接地要求：接地电阻R ≤2.0Ω1．垂直接地体：采用4套（3m）长效离子接地极，间距大于8米；2．水平接地体：采用BV95mm2铜绞线；3．垂直接地体与水平接地体之间的连接均采用放热熔接；4．垂直接地体（孔）用离子缓释剂填充，水平接地体用回填料包裹, 每2米一袋。
安装程序安装前首先充分了解施工现场的地形地貌、地质结构，结合现场情况确定垂直接地体孔位和水平接地体沟槽路线，再进行施工安装。
1．钻孔采用适当机械钻孔，孔的直径110mm-150mm，深度4500mm-6000mm。
2．挖沟合理使用挖掘工具，采取逐层下挖法，沟槽深度为0.8m-1.0m，沟槽宽度以能挖深为宜。
3．安装将长效离子接地极放入孔内，用离子缓释剂填充。
4．连接用BV95mm2铜绞线将埋设好的长效离子接地极连接起来，连接点采用放热熔接。
5．回填先填净土，逐层劣实。
（如土质不好宜先敷设回填料）产品介绍长效离子接地极采用先进的电解离子接地技术，适合于各种土壤环境下的接地要求，特别是对土壤电阻率过高，地质条件恶劣的环境下能够提供有效的接地保护。
广泛应用于发电厂、变电站、移动通信基站、微波站、石油化工厂、机场导航台、电气化铁路等对接地要求较高的场所。
环境和气候对接地系统有很大的影响，在干燥的气候里，土壤比较松散，导电率很低，而传统的接地方式对土壤的要求较高，特别是在高土壤电阻率地区接地效果很不明显，而且工程投入较大，随着时间的延长接地体的腐蚀也随之加快，接地电阻不断升高，无法达到接地要求。
实验证明，土壤电阻率过高的直接原因是因为缺乏自由离子的辅助导电作用，而长效离子接地极能解决上述的接地问题。
工作原理长效离子接地极主体采用紫铜合金，并经过特殊的防腐工艺处理，以确保具有最强的导电性能﹑防腐蚀性能及较长的使用寿命。
医疗设备的接地技术
界磁 场干 扰 ，保 持 自身磁 场 均匀 ，以免测 量 出现偏 差 ，影 响准确性 ；又如超 短波 热疗 机 的屏 蔽 室是 防 止它 自身 的高频 电磁 辐射 影 响周 围其他 医疗设 备 的 正常 工作 。 ‘
１３ ２ 屏 蔽盒 （ ）接 地 ：屏 蔽 盒 接 地 是 将 屏 蔽 ．． 罩
分经过 人体 ，因而 降低 了人 体触 电的危 险。
１３ 电磁兼 容接 地 ．
为 了保证 医疗设 备 在 正 常 和 事故 （ 雷 电 等 ） 如
情 况下 的安全 。而将 带点 端子 接地 的方式 称为 工作 接地 ，应 用 到的防雷 接地 ，零线 的重 复接 地 ，变压
１３１ 屏 蔽 室接 地 ：是 指将 整个 设 备 问 的所 有 面 ．． 采 用铜 片或 铜 网整体 焊接然 后接 地 ，称 为屏 蔽室 接 地 。它 可 以很 好 的抑 制高频 设备 的 电磁干扰 还能屏
的接地 。
感应 电荷击伤病人及操作人员。当人体触及到外壳
带点 的设 备时 ，相 当 于人 体 与接地装 置并 联 于设备 与地 之 间 ，而人 体 的 电阻远大 于接地 电阻 ，因此绝
大部分 电流经过 接地 装置进 入 大地 ，而 只有很小 部
１ 医疗设 备 的接地 类型
１ １ 工作 接地 ．
多个 环节 中 ， 由于其 使用 功能 、使用 目的和使用 环 境与 人类 的生命 健康 有直 接的关 系 ，因此 医疗设 备 的可 靠性 、安全 性和 准确性 至关 重要 。为 了保证 病 人 、操 作人 员及设 备 的安全 ，除 了设备 自身技 术参 数 达 到安全标 准外 ，更 有效 的措施 是设 备正确 可靠
医院专用医疗设备配电及联合接地系统施工工法
医院专用医疗设备配电及联合接地系统施工工法医院专用医疗设备配电及联合接地系统施工工法一、前言在医院建设中，医疗设备的配电及联合接地系统是非常重要的一环。
为了保证医院的电力供应和设备的正常运行，需要采用科学合理的施工工法来进行配电及联合接地系统的建设。
本文将介绍一种适用于医院的专用医疗设备配电及联合接地系统施工工法，并对其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点该工法具有以下几个特点：1. 采用分布式配电方式，能够满足医院专用医疗设备的电能需求。
2. 采用联合接地系统，确保设备的安全接地，并避免因电流回路中出现地位电压差而导致的设备故障。
3. 工法综合了国内外相关标准和规范，设计和施工过程符合行业要求。
4. 施工工艺简单明了，易于操作和控制，提高了施工效率。
三、适应范围该工法适用于各类医院的专用医疗设备配电及联合接地系统的建设，包括大型综合医院、专科医院以及社区卫生中心等。
四、工艺原理该工法的实施需要深入了解施工工法与实际工程之间的联系，并采取相应的技术措施。
首先，通过设计阶段的技术分析，确定设备的电能需求以及联合接地系统的布置方式。
然后，根据实际情况，选用合适的设备和材料，并制定详细的施工方案。
在施工过程中，严格按照规范和标准进行操作，确保施工质量。
最后，进行验收和调试，确保配电及联合接地系统的正常运行。
五、施工工艺施工工艺主要包括以下阶段：1. 设备布置和安装：根据实际需求，设计设备布局，并进行设备的安装和调试。
2. 导线敷设：根据设计要求，敷设主、支线，并进行绝缘处理。
3. 接地系统施工：根据要求，进行联合接地系统的敷设和接地装置的安装。
4. 系统调试和验收：对配电及联合接地系统进行调试和验收，确保系统的正常运行。
六、劳动组织在施工过程中，需要合理组织施工人员，明确各个岗位的职责和工作流程，并进行培训和指导，提高施工效率和质量。

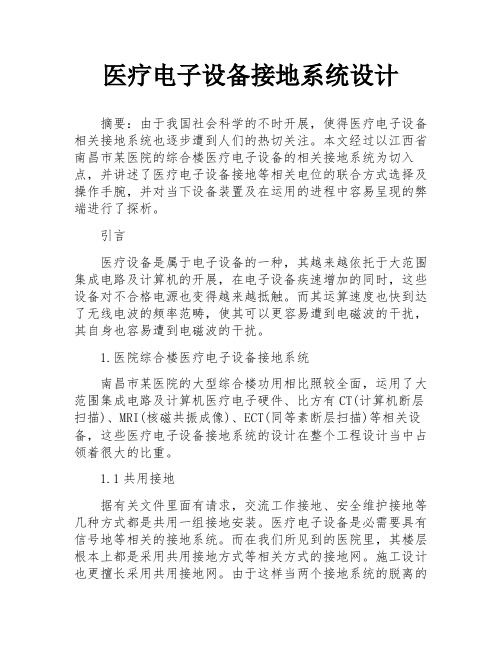

医疗电子设备接地系统设计
医疗电子设备接地系统设计摘要：由于我国社会科学的不时开展，使得医疗电子设备相关接地系统也逐步遭到人们的热切关注。
本文经过以江西省南昌市某医院的综合楼医疗电子设备的相关接地系统为切入点，并讲述了医疗电子设备接地等相关电位的联合方式选择及操作手腕，并对当下设备装置及在运用的进程中容易呈现的弊端进行了探析。
引言医疗设备是属于电子设备的一种，其越来越依托于大范围集成电路及计算机的开展，在电子设备疾速增加的同时，这些设备对不合格电源也变得越来越抵触。
而其运算速度也快到达了无线电波的频率范畴，使其可以更容易遭到电磁波的干扰，其自身也容易遭到电磁波的干扰。
1.医院综合楼医疗电子设备接地系统南昌市某医院的大型综合楼功用相比照较全面，运用了大范围集成电路及计算机医疗电子硬件、比方有CT(计算机断层扫描)、MRI(核磁共振成像)、ECT(同等素断层扫描)等相关设备，这些医疗电子设备接地系统的设计在整个工程设计当中占领着很大的比重。
1.1共用接地据有关文件里面有请求，交流工作接地、安全维护接地等几种方式都是共用一组接地安装。
医疗电子设备是必需要具有信号地等相关的接地系统。
而在我们所见到的医院里，其楼层根本上都是采用共用接地方式等相关方式的接地网。
施工设计也更擅长采用共用接地网。
由于这样当两个接地系统的脱离的时分，对公开的长度是有请求的，否则两个接地系统并不是本质地分开，而是外表脱离而已。
而且这两个接地系统可以使接地网联络，会产生猛烈地干扰，一旦呈现严重的状况，就会让两个接地系统都发作毛病。
而这种现象在理想生活中是普遍存在的。
据相关实验显现，在单根接地的状态下，间隔接地极22m远能够看作是零电位。
而事实上普通我们所看到的医院建筑物其密度都很大，让电接地系统可以分开，当然，这关于公开要满足22m的长度是十分艰难的。
而假如采用共用接地，那么在方式上很便当适用，从技术角度来说也是合理有度的。
理想中有很多的实例标明运用共地接地是处理多系统的最好战略之一。
医院专用医疗设备配电及联合接地系统施工工法(2)
医院专用医疗设备配电及联合接地系统施工工法医院专用医疗设备配电及联合接地系统施工工法一、前言医院作为一个涉及人民生命安全和健康的特殊场所，医疗设备的配电及联合接地系统的施工工法十分关键。
本文将介绍一种医院专用医疗设备配电及联合接地系统的施工工法，希望能为工程实践提供参考。
二、工法特点该工法的特点是综合考虑了医院设备配电和接地系统的需要，采用专用设备和工艺，确保施工质量、安全性和可持续性。
该工法在设计和施工过程中注重细节和标准化，以满足医院对电力供应的高要求。
三、适应范围该工法适用于各类医院的配电及联合接地系统的施工，包括一般医院、专科医院和综合性大型医院等。
无论是新建医院还是对已有医院的设备进行更新和改造，都可以采用该工法。
四、工艺原理该工法主要通过对施工工法与实际工程之间的联系、采取的技术措施进行详尽的分析和解释，使读者对该工法的理论依据和实际应用有更全面的了解。
具体包括以下几个方面：1. 设计规划：根据医院的需求和专业要求，制定详细的设计规划，包括设备容量、回路设计和接地系统设计等。
2. 施工准备：安排专业的施工团队，准备所需人员和材料，并确保施工过程中的安全和质量控制。
3. 施工过程：按照设计规划进行配电和接地系统的施工，包括电缆敷设、设备安装和接地系统的铺设等。
4. 质量控制：对施工过程中的关键环节进行质量把控，包括材料选择、设备连接和接地测试等。
5. 安全措施：制定安全工作计划，加强现场管理，确保施工过程中的安全，并提前预防和应对可能的安全风险。
五、施工工艺该工法的施工工艺包括以下几个阶段：1. 设备准备：准备所需的设备和材料，包括电缆、电气设备和接地设备等。
2. 布线设计：根据医院的具体情况进行布线设计，包括在各个区域敷设电缆和设备的接线。
3. 电缆敷设：根据布线设计，进行电缆的敷设，包括主线路和分支线路的敷设。
4. 设备安装：安装各类医疗设备，确保设备正常运行，与电缆正确连接。
5. 接地系统铺设：根据设计规划进行接地系统的铺设，包括接地极的设置和接地线的敷设。
浅谈医院电气设计中的接地系统
浅谈医院电气设计中的接地系统摘要：由于医院电气设计中不允许采用TN－C系统，根据医院建筑内部房间功能的不同，可采用TN－S接地系统或IT接地系统；对于电击危险性大的手术室，还应采用局部等电位措施。
关键词：TN－S系统 IT系统局部等电位联结微电击无标题文档现代医疗科学技术的发展，使越来越多的医疗电气设备和医用电子仪器大量应用于医院的临床诊断和治疗，比如：ECT、CT、核磁共振等。
随着技术和新设备的引进，在医院电气设计中，需注意的问题很多，而电气接地问题是医院电气安全的可靠保证。
1 接地系统的选用医院的医疗场所和与其关联的场所内不允许采用TN－C接地系统，因为这种系统正常工作时的PEN线上要流过不平衡电流或单相负荷电流，此电流在PEN线上会产生电压降，从而使医疗电气设备外壳也带对地电压。
此外，TN－C系统还会给医疗电气设备带来电磁干扰，采用TN－S可避免这些问题。
而在手术室局部范围内应采用IT系统。
2 TN－S系统在医疗建筑中的应用《民用建筑电气设计规范》JGJ／T16－92（下称《民规》）之14．7．6．4条规定“凡需设置保护接地的医疗设备，如低压系统已是TN型式，则应采用TN－S系统供电”，并在与人体直接接触的医疗电气设备（但急救和手术用电设备等除外）上装设漏电电流动作保护装置INS630b-25003极4极锁孔31295。
凡导电外壳的高度在2．50m以下的医疗电气设备，不论固定式或手握式，都应装设漏电保护器（称RCD）。
用于短路和过载的过流保护电器不宜采用熔断器RW7-10/100A 熔断器，而应采用低压断路器断路器C45N。
3 手术室的特殊要求一般电击情况下，带电导体与人体皮肤接触，仅有很少部分通过心脏，所以通过人体总电流不超过30μA，就不会因发生心室纤颤而导致死亡。
如果电流直接全部通过心脏，电流超过50μA就有心室纤颤的危险而导致死亡。
IEC标准规定：医疗设备允许通过患者心脏的漏电电流正常状态为10μA以下，单一故障状态为50μA以下，相应地手术室内电位正常时为10mV，单一故障状态为50mV。
医疗电子设备接地系统设计探讨
医疗电子设备接地系统设计探讨摘要医疗电子设备接地系统的设计问题，一直备受关注。
文章结合济南市历下区人民医院综合楼医疗电子设备接地系统的设计，阐述了医疗电子设备接地、等电位联结形式的选择及做法，并对在设备安装和使用过程中容易出现的问题进行了分析。
关键词医疗电子设备?共用接地?单独接地等电位联结?接地电阻一、工程概况济南市历下区人民医院综合楼地上10层，地下2层，总建筑面积31484.95m2，建筑高度43m。
功能分区为：地下二层为车库、变配电室、中心供应室；地下一层为车库、餐厅、病房药库；一至四层为门诊、办公区，急诊、放射科设在一层，手术部设在三层；五至十层为标准病房，屋面设电梯机房、水箱间等；消防控制中心（兼监控中心）设于地下一层，通信网络、综合医疗管理、医疗信息管理系统及医院专用系统机房设于三层。
工程从立项到设计、施工直至竣工验收（2008年5月正式启用）仅一年多的时间，时间紧，任务重、要求高。
以下仅就该工程医疗电子设备接地系统做介绍。
二、医院综合楼医疗电子设备接地系统济南市历下区人民医院综合楼功能较多，应用了很多大规模集成电路和计算机技术的医疗电子设备，如MRI（核磁共振成像）、CT（计算机断层扫描）、ECT （同等素断层扫描）、DSA（数字减影血管造影）等，这些医疗电子设备接地系统的设计在整个工程设计当中占有很重要的份量。
（一）共用接地《电子计算机房设计规范》（GB50174—93）规定：交流工作接地、安全保护接地、直流工作接地、防雷接地四种接地宜共用一组接地装置。
医疗电子设备应同时具有信号电路接地（信号地）、电源接地和保护接地等三种接地系统。
医院综合楼采用共用接地形式，医疗电子设备与防雷共用接地网。
施工设计采用共用接地网的原因是如果两个接地系统在电气上要真正分开，在地下必须满足一定的距离，否则两个接地系统形式上是分开了，而实际（指电气上）仍未分开。
且由于两个电气系统，通过接地网的相互联系而产生强烈的干扰，严重时甚至造成两个接地系统都不能正常工作。
医疗仪器设备电源配置与接地技术
医疗仪器设备电源配置与接地技术一般医用电子仪器与设备具有某些特定的电源要求或者工作环境，因此为保证医疗仪器的正常工作以及争端结果的准确性，用于医疗设备的电源配置系统应具有某些特殊安全稳定的保护措施，如大功率医疗仪器接地线组装、静电防护以及漏电保护等。
笔者从现代医疗仪器中电源配置中需要注意的诸多问题，结合实际应用的安全接地技术，对现代医疗设备电源配置与安全接地等技术应用的重要意义进行深入分析，并提出科学可行的技术措施以保护大型医疗设备的正常运行。
标签：医疗仪器电源配置接地技术漏电保护引言：由于该类仪器作用的特殊性，实际运行过程必须保证仪器的正常工作以得到准确的诊断结果，便于医生根据检查结果做进一步的治疗，因此与一般电子仪器设备相比具有很大不同。
比如有些医疗仪器要求长时间供给稳定的电压与电流，有些设备反而需要通入高频交变电流，有些设备对于外界电场与磁场非常敏感，因此需要利用专业装置对其周围电场与磁场进行屏蔽等，因此为保证现代医疗仪器与设备安全稳定运行，必须根据设备的特定要求进行特定电源配置系统并加强设备安全接地技术，以保证设备长时间高效运行以及设备操作人员的生命安全。
一、医疗仪器电源配置需要注意的问题医疗仪器电源配置即针对现代医院不同部门中相关电子医疗设备与仪器的不同功能用途与工作状态特点来选择科学合理的电源供给系统安装与分布的一项技术。
现代医疗仪器电源配置中可大体将电源分为单相220伏电源、双相380伏工频交变电源、三相380伏工频交变电源三大类。
选择科学合理的电源配置，保证医疗设备的正常运行需要注意一下问题：第一要明确全院不同部门中医疗仪器的正常工作时的耗电量与所需的电源电压与稳定电流，然后在不同部门设置变压与稳压装置，实行”总分“式电源配置模式，，從而可以有效平衡三相工频交变电流，防止局部支路过载与不满足供电要求的问题发生；其次对某些对于电场和磁场敏感性较高的仪器设备首先要与易产生高频振荡电场与磁场的仪器设备分开或者设定合理的工作时间，避免出现设备之间的互相干扰，影响设备的正常使用；再者要充分保证某些大功率设备仪器供电电压的稳定性与持续性，可以再进入该设备的支路中安装稳压装置来平衡电压，除此之外对于医院的某些特殊科室如特护病房、抢救室、手术室等除去进行系统统一供电之外还需要设定单相220伏电源进行实时供电，以防止某些意外故障导致供电线路系统瘫痪，造成难以挽回的后果。
