地连墙导墙模板计算书
地下高层剪力墙模板计算书

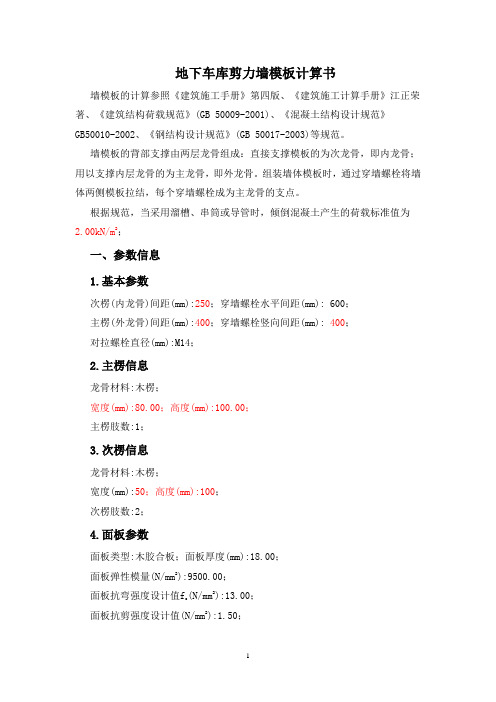

地下车库剪力墙模板计算书墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)等规范。
墙模板的背部支撑由两层龙骨组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。
组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；一、参数信息1.基本参数次楞(内龙骨)间距(mm):250；穿墙螺栓水平间距(mm): 600；主楞(外龙骨)间距(mm):400；穿墙螺栓竖向间距(mm): 400；对拉螺栓直径(mm):M14；2.主楞信息龙骨材料:木楞；宽度(mm):80.00；高度(mm):100.00；主楞肢数:1；3.次楞信息龙骨材料:木楞；宽度(mm):50；高度(mm):100；次楞肢数:2；4.面板参数面板类型:木胶合板；面板厚度(mm):18.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；方木抗剪强度设计值f t(N/mm2):1.50；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取5.000 3.000m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝土坍落度影响修正系数，取1.000。
墙模板计算书教学文稿
墙模板计算书蓝雅（合肥）科技有限公司厂区工程工程；工程建设地点：合肥经济技术开发区；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：580天。
本工程由蓝雅（合肥）科技有限公司投资建设，北京炎黄联合国际工程设计有限公司设计，地质勘察，上海智达工程顾问有限公司监理，宏润建设集团股匪有限公司组织施工；由张波担任项目经理，许勇担任技术负责人。
墙模板的计算参照《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范。
墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。
组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。
根据《建筑施工手册》，当采用容量为0.2～0.8m3的运输器具时，倾倒混凝土产生的荷载标准值为3.00kN/m2；一、参数信息1.基本参数次楞间距(mm):225；穿墙螺栓水平间距(mm):450；主楞间距(mm):450；穿墙螺栓竖向间距(mm):450；对拉螺栓直径(mm):M12；2.主楞信息主楞材料:圆钢管；主楞合并根数:2；直径(mm):48.00；壁厚(mm):3.00；3.次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):60.00；高度(mm):80.00；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量E(N/mm2):206000.00；钢楞抗弯强度设计值fc(N/mm2):205.00；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.000m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取0.850。
地下室顶板、梁、墙模板计算书(改)(DOC)
地下室模板支撑体系（碗扣式）计算书地下室顶板模板支撑（碗扣式）计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝土楼板名称地下室负2层顶板，标高5.85m新浇混凝土楼板板厚(mm) 360 新浇混凝土楼板边长L(m) 9.3 新浇混凝土楼板边宽B(m) 8.4 二、荷载设计施工人员及设备荷载标准值Q1k 当计算面板和次龙骨时的均布活荷载(kN/m2) 2.5 当计算面板和次龙骨时的集中荷载(kN) 2.5 当计算主龙骨时的均布活荷载(kN/m2) 1.5 当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2)1模板及其支架自重标准值G1k(kN/m2) 面板0.1 面板及次龙骨0.3 楼板模板0.5 模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24 钢筋自重标准值G3k(kN/m3) 1.1 风荷载标准值ωk(kN/m2) 基本风压0.25 0.18ω0(kN/m2)风压高度变化系数0.9μz风荷载体型系数μs0.8三、模板体系设计模板支架高度(m) 5.75 立柱纵向间距l a(mm) 900立柱横向间距l b(mm) 900 水平拉杆步距h(mm) 1200立柱布置在混凝土板域中的位置中心对称立柱距混凝土板短边的最近距离(mm) 150150 主龙骨布置方向垂直楼板长边立柱距混凝土板长边的最近距离(mm)次龙骨间距(mm) 200 次龙骨悬挑端计算长度(mm) 100,100主龙骨悬挑端计算长度(mm) 100,100 结构表面的要求结构表面隐蔽模板及支架计算依据《建筑施工模板安全技术规范》JGJ162-2008设计简图如下：模板设计平面图模板设计立面图四、面板验算模板类型覆面木胶合板模板厚度(mm) 15模板抗弯强度设计值[f](N/mm 2)15模板弹性模量E(N/mm 2)8000根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m 单位宽度计算。
墙模板计算(可编辑优质文档)
墙模板计算（可编辑优质文档）(可以直接使用，可编辑完整版资料，欢迎下载）墙模板计算书一、墙模板基本参数墙的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。
模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
内楞采用方木，截面50×100mm，每道内楞1根方木，间距250mm。
外楞采用圆钢管48×3.5，每道外楞1根钢楞，间距300mm。
穿墙螺栓水平距离300mm，穿墙螺栓竖向距离600mm，直径12mm。
墙（墙）模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力标准值计算公式为下面两式中计算结果的较小值: V t F C 21022.0ββγ=H F C γ=其中 —— 混凝土的重力密度，取24.00kN/m3；T 0—— 新浇混凝土的初凝时间，按商品混凝土为4~6h ，取t0=5h ； V —— 混凝土的浇筑速度，根据施工经验取υ=3m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.3m ；—— 外加剂影响修正系数，因采用泵送砼故取为1.2； ——砼坍落度影响系数采用泵送砼，坍落度在160-180mm 之间，故β2取为1.15。
根据公式计算的新浇混凝土侧压力标准值 F=min （F1=63.10kN/m2，F1=79.2kN/m2）=63.10 kN/m2振捣混凝土时产生的荷载标准值 F2= 4.00kN/m2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。
q250250250面板计算简图1.抗弯强度计算f = M/W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩,W = 25.00×1.80×1.80/6=13.5cm3；[f] ——面板的抗弯强度设计值(N/mm2)。
地下车库木模板、墙模板计算书
地下车库木模板、墙模板计算书1、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成，直接支撑模板的龙骨为次龙骨，即内龙骨，用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点，模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）模板面厚度h＝18mm，弹性模量E＝6000N∕m㎡。
抗弯强度[￡]＝15N∕m㎡，内楞采用方木，截面采用50×100mm，每道内楞1根方木，间距300mm外楞采用 48×3.5mm的钢管，每道外楞2根钢管，间距500mm墙模板组装示意图1、墙模板荷载标准值计算强度验算要考虑新混凝土侧压力和倾倒混凝土时产生的荷载：度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的最小值：F＝0.22rtβ1β2, F＝rH其中r——混凝土的重力密度，取24.000KN／m³t——新浇混凝土的初凝时间为0时（表示无资料）取200∕（T﹢15），取5.714hT——混凝土的入模温度，取20.000℃V——混凝土的浇筑速度，取1.00m／hH——混凝土侧压力计算处至新浇混凝土顶面总高度，取3.60mβ1——外加剂影响修正系数，取1.200β2——混凝土坍落度影响修正系数，取1.150根据公式计算的新浇混凝土侧压力为标准值F1＝41.630KN／㎡实际计算中采用新浇混凝土侧压力标准值F1＝4.640KN／㎡倒混凝土时产生的荷载标准值F2＝6.000KN／㎡2、墙模板面板计算面板为受弯结构，需要验收其抗弯强度和刚度，计算的原则是按照龙骨的间距和模板面的大小，按支撑在内楞上的三跨连续梁计算，面板计算简图：1）强度计算：＝M／W（f）其中 ——面板的强度计算值（N／㎜ ）M——面板的最大弯矩（N.㎜）W——面板的静载面抵抗矩，W＝50.00×1.80×1.80／6＝27.00㎝ f——面板的强度设计值（N／㎜ ）M＝ql ／10其中q——作用在模板上的侧压力，它包括：新浇混凝土侧压力设计值 q1＝1.2×0.5×41.64＝24.98KN／m倾倒混凝土侧压力设计值 q2＝1.4×0.5×6.00＝4.20KN／Ml——计算跨度（内楞间距） l＝300mm面板的强度设计值[f]＝15.000N／㎜经计算得到，面板的强度计算值9.728N／㎜面板的强度验算＜[f]，满足要求3、墙模板内外楞的计算：1）内楞（木或钢）直接承受模板传递的荷载，通常按照均布荷载的三跨连续梁计算，本算例中，龙骨采用木楞，截面惯性矩I和截面抵抗矩W分别为：W＝5.00×10.00×10.00／6＝83.33cm³I＝5.00×10.00×10.00×10.00／12＝416.67cm内楞计算简图2）内楞强度计算=M／W＜[f]其中 ——内楞强度计算值（N／㎜ ）M——内楞的最大弯矩（N.㎜）W——内楞的净截面抵抗矩[f]——内楞的强度设计值（N／㎜ ）M＝ql ／10其中q——作用在内楞的荷载，q＝（1.2×41.64＋1.4×6.00）×0.3=17.51KN∕ml——内楞计算跨度（外楞间距）l=500mm内楞强度设计值[f]=13.000N∕㎜经计算得到，内楞的强度计算值5.253N／㎜内楞的强度验算＜[f]满足要求3）内楞的挠度计算V=0.6≥qI／100EI＜[V]=1∕250其中E——内楞的弹性模量 E=9500.00N∕㎜内楞的最大允许挠度值 [V]=2.000mm内楞的最大挠度计算值 V=0.134mm内楞的挠度验算V＜[V],满足要求4）外楞（木或钢）承受内楞传递的荷载，按照集中荷载下的三跨连续梁计算本算例中，外龙骨采用钢楞，截面惯性钜I和截面抵抗钜W分别为：外钢楞的规格：园钢管 48×3.5mm外钢楞截面抵抗钜 W=5.08cm³外钢楞截面惯性矩 I=12.19cm外楞计算简图5）外楞强度计算=M／W＜[f]其中 ——外楞强度计算值（N／㎜ ）M——外楞的最大弯矩（N.㎜）W——外楞的净截面抵抗矩[f]——外楞的强度设计值（N／㎜ ）M=0.175PL其中P——作用在外楞的荷载。
800厚墙模板(小钢模)计算书
墙模板计算书一、墙模板基本参数计算断面宽度800mm，高度7100mm，两侧楼板厚度200mm。
模板面板采用组合小钢模，小钢模主要类型宽度600mm板面厚度3.00mm。
外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置14道，在断面内水平间距250+500+500+500+500+500+500+500+500+500+500+500+500+500mm，断面跨度方向间距600mm，直径14mm。
面板厚度3mm，剪切强度125.0N/mm2，抗弯强度215.0N/mm2，弹性模量206000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
7100m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×27.000=24.300kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F 2=0.9×4.000=3.600kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照外龙骨支撑连续梁计算。
面板的计算宽度取小钢模宽度0.60m 。
墙模板验算书
墙模板计算书一、墙模板基本参数计算断面宽度400mm，高度4200mm，两侧楼板高度300mm。
模板面板采用普通胶合板。
内龙骨间距300mm，内龙骨采用50×100mm木方，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置8道，在断面内水平间距400+400+400+400+500+500+500+500mm，断面跨度方向间距600mm，直径14mm。
4200m m400m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取4.200m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=21.280kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=21.290kN/m 2 倒混凝土时产生的荷载标准值 F2= 3.000kN/m 2。
三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
面板的计算宽度取3.85m 。
荷载计算值 q = 1.2×21.290×3.850+1.4×3.000×3.850=114.530kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 385.00×1.80×1.80/6 = 207.90cm 3； I = 385.00×1.80×1.80×1.80/12 = 187.11cm 4；114.53k N/mA计算简图1.031弯矩图(kN.m)0.044经过计算得到从左到右各支座力分别为N1=13.744kNN2=37.795kNN3=37.795kNN4=13.744kN最大弯矩 M = 1.030kN.m最大变形 V = 0.6mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 1.030×1000×1000/207900=4.954N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×20615.0/(2×3850.000×18.000)=0.446N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.560mm面板的最大挠度小于300.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
墙模板(单面支撑)计算书
墙模板（单面支撑）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、支撑构造简图如下：墙模板单面支撑_33剖面图墙模板单面支撑_33正立面图三、荷载组合有效压头高度h＝G4k/γc＝23.04/24＝0.96m承载能力极限状态设计值S max＝γ0×(1.3G4k+γL×1.5Q4k)=1×(1.3 × 23.040+ 0.9×1.5×2.000)＝32.65kN/m2 S min＝γ0×γL×1.5Q4k＝1×0.9×1.5 × 2.000＝2.70kN/m2正常使用极限状态设计值Sˊmax＝G4k＝23.040kN/m2Sˊmin＝0kN/m2四、面板验算根据《规范》JGJ162，面板验算按简支梁。
梁截面宽度取单位宽度即b＝1000mm W＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。
1、强度验算q＝bS max＝1.0×32.65＝32.65kN/m验算简图M max＝ql2/8=32.65×0.2502/8=0.26kN·mσ＝M max/W＝0.26×106/37500=6.803N/mm2≤[f]=15.444 N/mm2满足要求！2、挠度验算qˊ＝bSˊmax＝1.0×23.04＝23.04kN/m验算简图挠度验算,νmax＝5qˊl4/(384EI)=5×23.04×2504/(384×9350×281250)=0.45mm≤[ν]=l/250= 250/250=1.00mm满足要求！五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48×3.5小梁计算截面类型(mm) Φ48×2.5小梁抗弯强度设计值[f](N/mm2) 205 小梁弹性模量E(N/mm2) 206000 小梁截面抵抗矩W(cm3) 3.86 小梁截面惯性矩I(cm4) 9.28 小梁抗剪强度设计值[τ](N/mm2) 125 小梁合并根数n 1 小梁受力不均匀系数η 1小梁计算方式三等跨梁显然最低处的小梁受力最大，以此梁为验算对象。
墙模板(单面支撑)计算书
墙模板（单面支撑）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、支撑构造简图如下：三、荷载组合有效压头高度h＝G4k/γc＝38.4/24＝1.6m承载能力极限状态设计值S max＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×38.400+1.4×2.000，1.35×38.400+1.4×0.7×2.000]＝4 8.42kN/m2S min＝0.9×1.4 Q3k＝0.9×1.4×2.000＝2.52kN/m2正常使用极限状态设计值Sˊmax＝G4k＝38.400kN/m2Sˊmin＝0kN/m2四、面板验算根据《规范》JGJ162，面板验算按简支梁。
梁截面宽度取单位宽度即b＝1000m mW＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4 考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。
1、强度验算q＝bS max＝1.0×48.42＝48.42kN/m验算简图M max＝ql2/8=48.42×0.2002/8=0.24kN·mσ＝M max/W＝0.24×106/37500=6.456N/mm2≤[f]=37.000 N/mm2满足要求！2、挠度验算qˊ＝bSˊmax＝1.0×38.40＝38.40kN/m验算简图挠度验算,νmax＝5qˊl4/(384EI)=5×38.40×2004/(384×10584×281250)=0.27mm≤[ν]=l/ 250=200/250=0.80mm满足要求！五、小梁验算1、强度验算q max＝εlS max＝1×0.2×48.42＝9.684kN/mq min＝εlS min＝1×0.2×2.52＝0.504kN/mM max＝0.355kN·mσ＝M max/W＝0.355×106/166670=2.131N/mm2≤[f]=14.85 N/mm2满足要求！2、挠度验算qˊmax＝εlSˊmax＝1×0.2×38.4＝7.68kN/mqˊmin＝εlSˊmin＝1×0.2×0＝0kN/m验算简图变形图(mm) νmax＝0.075mm≤[ν]=l/250=600/250=2.4mm 满足要求！3、支座反力计算承载能力极限状态剪力图(kN) R1=3.362 /ε=3.362/1.000=3.36kNR2=6.457 /ε=6.457/1.000=6.46kNR3=5.644 /ε=5.644/1.000=5.64kNR4=5.829 /ε=5.829/1.000=5.83kNR5=5.904 /ε=5.904/1.000=5.90kNR6=5.072 /ε=5.072/1.000=5.07kNR7=2.753 /ε=2.753/1.000=2.75kNR8=0.502 /ε=0.502/1.000=0.50kN正常使用极限状态剪力图(kN)Rˊ1= 2.667 /ε = 2.667/1.000 = 2.67 kNRˊ2= 5.121 /ε = 5.121/1.000 = 5.12 kNRˊ3= 4.476 /ε = 4.476/1.000 = 4.48 kNRˊ4 = 4.622 /ε = 4.622/1.000 = 4.62 kNRˊ5= 4.685 /ε = 4.685/1.000 = 4.68 kNRˊ6= 3.998 /ε = 3.998/1.000 = 4.00 kNRˊ7= 2.022 /ε = 2.022/1.000 = 2.02 kNRˊ8= 0.274 /ε = 0.274/1.000 = 0.27 kN4、抗剪验算V max＝3.42kNτ＝3V max/(2bh)=3×3.42×103/(2×100×100)=0.51N/mm2≤[τ]=1.3 N/mm2 满足要求！六、主梁验算由上节'小梁验算'的'支座反力计算'知，主梁取小梁对其反力最大的那道验算。
编制模板计算书范例及相关公式及规定步骤
编制模板计算书范例及相关公式及规定步骤木模板墙模板计算书一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。
墙模板面板厚度h=h mm，弹性模量E=E N/mm2，抗弯强度[f]=f N/mm2。
内楞采用方木，截面b×h mm，每道内楞1根方木，间距l mm。
外楞采用方木，截面b×h mm，每道外楞1根方木，间距l mm。
穿墙螺栓水平距离l mm，穿墙螺栓竖向距离l mm，直径R mm。
墙模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
1、新浇混凝土侧压力计算公式为下式中的较小值:F1 =0.22γc t0β1β2V1/2F2 =γ c HF--------新浇筑混凝土对模板的最大侧压力（KN/m2）γc -----混凝土的重力密度（KN/m3）t0-------新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料时，可采用t=200/(T+15)T-------混凝土的温度（℃）V-------混凝土的浇灌速度（m/h）H-------混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）β1-----外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2β2-----混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.152、混凝土侧压力设计值：F3 = F min ×分项系数（一般取1.2）×折减系数（0.9）3、倾倒混凝土时产生的水平荷载F4= F标准值×分项系数（一般取1.4）×折减系数（0.9）倾倒混凝土时产生的水平荷载标准值（KN/m2）4、荷载组合F ’= F 3 + F 4（KN/m 2）三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地连墙导墙模板计算书
以下是一个地连墙导墙模板计算书的示例：
1. 工程概述
本工程为某地铁站地连墙导墙施工工程，地连墙导墙采用钢筋混凝土
结构，高度为2.5m，宽度为1.0m，深度为2.0m。
该工程包括导墙模板的制作、安装、拆除等施工内容。
2. 模板设计
2.1 模板材料
导墙模板采用厚度为12mm的胶合板制作，背楞采用50mm×100mm方木，支撑采用直径为48mm的钢管。
2.2 模板尺寸
导墙模板高度为2.5m，宽度为1.0m，长度根据现场需要确定。
2.3 模板安装
导墙模板安装前，应对模板进行清理、修整，并涂刷脱模剂。
安装时，应保证模板垂直、平整、稳固，避免出现漏浆、胀模等现象。
支撑采
用钢管和方木配合使用，确保模板稳固。
3. 荷载计算
3.1 模板自重
模板自重按照0.3kN/㎡计算。
3.2 混凝土自重
混凝土自重按照24kN/m³计算。
3.3 施工荷载
施工荷载按照2.0kN/㎡计算。
3.4 荷载组合
根据《建筑施工计算手册》，导墙模板荷载组合为：模板自重+混凝土
自重+施工荷载。
计算结果如下：
模板自重：0.3kN/㎡+24kN/m³×1.0m×2.5m+2.0kN/㎡
×1.0m×2.5m=69.5kN/㎡。
4. 强度计算
4.1 计算公式
导墙模板强度计算采用以下公式：
σ=Mmax/W≤[σ] (4.1)。
