供暖散热器设计参数实验(精)
散热器尺寸设计计算方法
则散热器的近似对流换热量
5.模块功耗 的计算：可近似用变频器功率*%作为模块的功耗。
结论：通过计算的Q与实际模块的损耗值P进行对比，如果超出很多说明散热器的设计冗余较大。
：散热器表面积，m2
：散热器平均温度，℃
：空气温度，℃
一．自然冷却
对流换热量
1．散热器与空气的表面对流换热系数 的计算：
自然冷却， 可以近似取5W/(m2*K)
2．散热器表面积 的计算：
散热器的表面积可近似为翅片的表面积
其中
：散热器长度
：翅片高度
n： 翅片个数
3．空气温度 取45℃。
4．散热器平均温度 的计算
自然冷却时，散热器均稳性能较好，在环境温度为45℃时，我司测试标准为散热器NTC最大温升45℃，此时散热器的平均温升约40℃，,取5℃的安全余量，散热器平均温度75℃。
则散热器的对流换热量
辐射换热量
对于表面未做处理的散热器辐射换热量约为对流换热量的25%。
则散热器的总换热量为
对于表面做镀黑处理的散热器辐射换热量约为对流换热量的40%。
对于大型离心风机， 可近似取60W/(m2*K)
2.散热器表面积 的计算：
散热器的表面积可近似为ቤተ መጻሕፍቲ ባይዱ片的表面积
其中 ：散热器长度
：翅片高度
n： 翅片个数
3.空气温度 取45℃。
4.散热器平均温度 的计算
强迫风冷时，散热器均稳性能较差，在环境温度为45℃时，我司测试标准为散热器NTC最大温升45℃，此时散热器的平均温升约30℃，取5℃的安全余量，散热器平均温度升25℃，此时散热器温度为70℃。
散热器的表面积可近似为翅片的表面积的计算强迫风冷时散热器均稳性能较差在环境温度为45时我司测试标准为散热器ntc最大温升45此时散热器的平均温升约30取5的安全余量散热器平均温度升25此时散热器温度为70
散热器热性能实验
• 6．改变工况进行实验
a．改变供回水温度 ，保持水流量不变。 b．改变流量 ，保持散热器平均温度不变。 即保持
恒定。
• 7 实验测定完毕
a. 关 闭电加热器开关 ;
b. 停止运行循环 水 泵；
c . 检查水 、 电等有无异常现象 ,量减 少室内温度波动 。低位水箱内的水由循环水泵打 入高位水箱 ，经电加热器加热并由温控器控制其 温度在某一 固定温度点 ， 由管道流入散热器中，
经其传热将一部分热量散人房间， 降低温度后的 回水通过转子流量计流人低位水箱 。流量计计量 出流经每个散热器在温度为th时的体积流量 。循环 泵打人高位水箱的水量大于散热器回路所需的流 量时 。多余的水量经溢流管流回低位水箱。
四、实验步骤
• 1． 系统充水 ，注意充水的同时要排除系统内的空气； • 2．打开总开关，启动循环水泵，使水正常循环， 同
时将冰瓶内放人冰水混合物 ，插入冰点热电偶；
• 3．将温控器调到所需温度(热媒温度) 。打开电加热
器开关 ，加热系统循环水；
• 4．根据散热量的大小调节每个流量计入口处的阀门。
算成瓦[w]。
Q= KF(t p - tn ) 式 中 Q——散热器传递给空气 的热量 ,
w;
K 散热器 的传热系数 , w/m2 · ℃ tp——散热器 平均温度 ， ℃。 tn——室内空 气温度 ， ℃ 将15.1－1中Q换算 成瓦后代入15. 1 －2中 ， 即可得出K=Q/ F(tp - tn) 。 其 中 tp ＝（t g+ t h ) /2 。
使之流量达到一个相对稳定的值 ，如不稳定则需找出原因， 系统内有气及时排除 ，否则实验结果不准确； 、
散热实验报告
一、实验名称散热性能测试二、所属课程名称热力学与传热学三、学生姓名、学号、及合作者张三，1234567890；李四，2345678901；王五，3456789012四、实验日期和地点2023年11月15日，实验室3号五、实验目的1. 理解散热原理，掌握散热器的设计与性能评价方法。
2. 通过实验，测试不同散热器的散热性能，分析其优缺点。
3. 学习实验数据的处理与分析方法。
六、实验内容本实验主要测试三种不同散热器的散热性能，分别为：铝制散热片、铜制散热片和液体散热器。
实验中，我们将测试这三种散热器在不同环境温度下的散热效果。
七、实验环境和器材1. 实验环境：实验室3号，温度控制在25℃左右。
2. 实验器材：- 铝制散热片：尺寸100mm×100mm×20mm，材料为纯铝。
- 铜制散热片：尺寸100mm×100mm×20mm，材料为纯铜。
- 液体散热器：容积为500ml，散热液为水。
- 温度计：精确度为±0.5℃。
- 数据采集器：用于记录实验数据。
八、实验步骤1. 将铝制散热片、铜制散热片和液体散热器分别放置在实验台上。
2. 使用温度计测量散热器表面的初始温度。
3. 将数据采集器连接到散热器表面，设置采集时间为1分钟。
4. 在室温条件下，对三种散热器分别进行实验，记录实验数据。
5. 重复步骤3和4，共进行5次实验。
6. 分析实验数据，计算散热器的平均散热性能。
九、实验结果1. 铝制散热片实验结果：- 平均散热性能：12.5W- 实验数据：13.0W、12.8W、12.6W、12.7W、12.9W2. 铜制散热片实验结果：- 平均散热性能：15.0W- 实验数据：14.8W、15.2W、14.9W、15.1W、14.7W3. 液体散热器实验结果：- 平均散热性能：20.0W- 实验数据：19.8W、20.2W、19.9W、20.1W、20.3W十、实验分析1. 铝制散热片和铜制散热片在实验中的散热性能相近，说明材料的导热性能对散热性能的影响不大。
散热器热工性能试验
散热器进口水温、出口水温、小室内参考点空气温度和流经散热
器的水流量，测定总时间不得少于 lh 。
数据处理
根据各仪器的修正值对测得的有关参数进行修正；
计算各参数的算术平均值； 计算散器的散热量。
t pj
tg tn 2
T t pj t n
Q GC
t t
g h
若想再求得传热系数及金属热强度，还需测量哪些数据？ 如果要测定 Q =f ( G ）的分析式（其中 △ T=常数），应如何
进行？
所测散热器的散热量和实验标准流量是多少？你认为散热器的热 工作性能如何？
实验方法与步骤
正式测定
当水系统、空气调节系统各参数均已达到稳态条件，即可进行有 关参数的正式测定。在测试过程中，系统应保持稳态条件。
在标准流量不变的情况下，改变三次供水温度（即高温、中温、
低温三个温度） , 分别测量散热器的散热量。在某一供水温度下 以每次不超过 10min 的等时间间隔内连续进行测定，要同时记录
实验装置及仪器
采暖散热器热工性 能实验装置示意图
1 ．循环水泵 2 ．高位加热水箱 3 ．电加热器 4 ．低位过滤水箱 5 ．热电阻温度计 6 ．被侧散热器 7 ．排气阀 8 ．流量计 9 ．换向器 10 ．电子秤
实验装置及仪器
实验装置 实验用仪器
模件式温湿度调节仪 厚膜铂电阻温度计 数字电子秤秒表 数字电压表
散热器热工性能实验
指导教师 杨振耀
实验目的
通过本实验了解并掌握散热器散热量的测定原理及方法；
了解并验证热媒为低温热水时（ 供水温度低于100℃）的下述 关系：
Q f T
T t pj t n

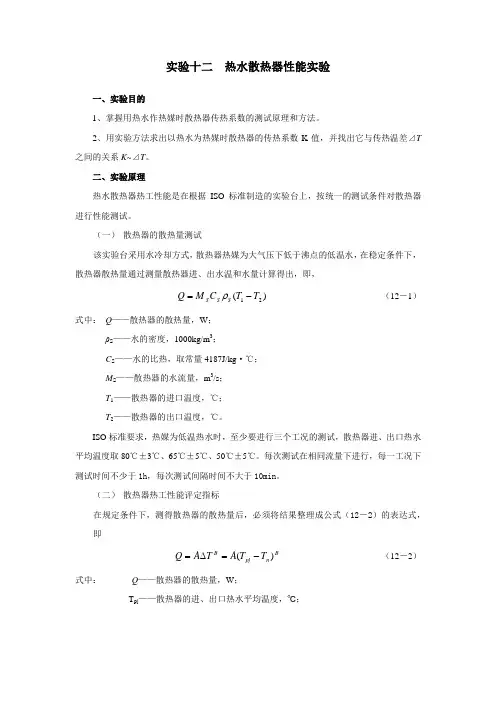

供热实验指导书
实验十二 热水散热器性能实验一、实验目的1、掌握用热水作热媒时散热器传热系数的测试原理和方法。
2、用实验方法求出以热水为热媒时散热器的传热系数K 值，并找出它与传热温差⊿T 之间的关系K~⊿T 。
二、实验原理热水散热器热工性能是在根据ISO 标准制造的实验台上，按统一的测试条件对散热器进行性能测试。
（一） 散热器的散热量测试该实验台采用水冷却方式，散热器热媒为大气压下低于沸点的低温水，在稳定条件下，散热器散热量通过测量散热器进、出水温和水量计算得出，即，)(21T T C M Q S S S −=ρ （12－1）式中： Q ——散热器的散热量，W ；ρS ——水的密度，1000kg/m 3；C S ——水的比热，取常量4187J/kg ·℃；M S ——散热器的水流量，m 3/s ；T 1——散热器的进口温度，℃；T 2——散热器的出口温度，℃。
ISO 标准要求，热媒为低温热水时，至少要进行三个工况的测试，散热器进、出口热水平均温度取80℃±3℃、65℃±5℃、50℃±5℃。
每次测试在相同流量下进行，每一工况下测试时间不少于1h ，每次测试间隔时间不大于10min 。
（二） 散热器热工性能评定指标在规定条件下，测得散热器的散热量后，必须将结果整理成公式（12－2）的表达式，即B n pj B T T A T A Q )(−=∆= （12－2）式中： Q ——散热器的散热量，W ；T pj ——散热器的进、出口热水平均温度，℃；T pj取算术平均值：221TT Tpj +=；T n——测试室基准点空气温度，℃。
当散热器进、出口热水平均温度与基准点空气温度之差⊿T=64.5℃（即所谓的标准工况，对应进水温度95℃、回水温度70℃、室温18℃），由公式（12－2）计算得出的散热量即为标准散热量，用该标准散热量作为散热器的热工性能指标，来评价、对比散热器热工性能的优劣。
散热器实验报告
产品名产品牌产品型报告日
检 验 报 告
行走液压系统散热
\
RV02604000002
2021.2.4
XXXXX有限公司检测实验室
检验单位：XXXXX有限
公司检测实
验室地 址：XXXXX
电 话：
传 真：邮政编码：
注 意 事 项
6、 对检验报告若有异议，应于收到报告之日起十五日内 向检验单位提出，逾期不予受理；
7、 送样委托检验仅对来样负责；
8、本报告一式两份，一份存档，一份交委托单位。
1、 报告无“检验专用章”或检验单位公章无效；
2、 未经领导批准，报告不得部分复制；
3、 复制报告未重新加盖检验专用章或检验单位公章无效；
4、 报告无主检、审批人员签章无效；
5、 报告涂改无效；
检 验 报 告 共 2 页 第 1 页
主检：审核：三、试验对
象：
表
二为所试验的散热器在不同油流量、不同质量风速条件下所得标准散热量 热性能、风阻、油阻是否满足实际的散热性能要求。
试验水箱结构参数表
表一批准：
散热器风洞试验记录表
共 2 页 第 2 页
一、试验依据：产品图纸要求
二、试验目的：试验XXXXX有限公司生产的RV02604000002散热器的散。
散热器供暖
散热器供暖5.3.1 散热器供暖系统应采用热水作为热媒；散热器集中供暖系统宜按75℃／50℃连续供暖进行设计，且供水温度不宜大于85℃，供回水温差不宜小于20℃。
5.3.2居住建筑室内供暖系统的制式宜采用垂直双管系统或共用立管的分户独立循环双管系统，也可采用垂直单管跨越式系统；公共建筑供暖系统宜采用双管系统，也可采用单管跨越式系统。
5.3.3既有建筑的室内垂直单管顺流式系统应改成垂直双管系统或垂直单管跨越式系统，不宜改造为分户独立循环系统。
5.3.4垂直单管跨越式系统的楼层层数不宜超过6层，水平单管跨越式系统的散热器组数不宜超过6组。
5.3.5管道有冻结危险的场所，散热器的供暖立管或支管应单独设置。
5.3.6选择散热器时，应符合下列规定：1 应根据供暖系统的压力要求，确定散热器的工作压力，并符合国家现行有关产品标准的规定；2 相对湿度较大的房间应采用耐腐蚀的散热器；3 采用钢制散热器时，应满足产品对水质的要求，在非供暖季节供暖系统应充水保养；4 采用铝制散热器时，应选用内防腐型，并满足产品对水质的要求；5 安装热量表和恒温阀的热水供暖系统不宜采用水流通道内含有粘砂的铸铁散热器；6 高大空间供暖不宜单独采用对流型散热器。
5.3.7布置散热器时，应符合下列规定：1 散热器宜安装在外墙窗台下，当安装或布置管道有困难时，也可靠内墙安装；2 两道外门之间的门斗内，不应设置散热器；3 楼梯间的散热器，应分配在底层或按一定比例分配在下部各层。
5.3.8铸铁散热器的组装片数，宜符合下列规定：1 粗柱型(包括柱翼型)不宜超过20片；2 细柱型不宜超过25片。
5.3.9除幼儿园、老年人和特殊功能要求的建筑外，散热器应明装。
必须暗装时，装饰罩应有合理的气流通道、足够的通道面积，并方便维修。
散热器的外表面应刷非金属性涂料。
5.3.10幼儿园、老年人和特殊功能要求的建筑的散热器必须暗装或加防护罩。
5.3.11确定散热器数量时，应根据其连接方式、安装形式、组装片数、热水流量以及表面涂料等对散热量的影响，对散热器数量进行修正。
供暖散热器设计参数实验（精）
供暖散热器设计参数实验（精）供暖散热器设计参数实验Experiments on the design parameter of radiators提要为了建立我国散热器的设计参数选用标准，以我国常用的散热器为对象，以闭式小室检测室为主要实验手段，对设计常用的各种散热器选用参数(如不同热媒、流量、连接方式、表面状况、片数和长度等)，进行了全面的实验研究，给出了相应的计算选用方法，并对闭式小室检测值的实用性进行了研究。
关键词散热器标准散热器计算温差闭式小室标准流量Abstract In order to establish a national standard for selecting radiator design parameters a research group made a series of experiments on commonly used radiators in closed test rooms,inquiring the effects of different heating media, the water flow rate, the connection methods, the surface conditions, the number ofsections and the length of radiators conditions, the number of sections and the length of radiators on heat emission, which produced some corresponding methods for selecting and designing radiators. Introduces this research and some of its results.Keywords radiator standard heat-emission design temperature-difference closed radiator test room standard flow rate我国供暖散热器设计选用时所采用的各种数据和修正值，长期沿用原苏联的设计资料，为了能够适应我国散热器的设计工作的需要，提高热能的有效利用率，在研究我国供暖散热器工作特性的基础上，尽快编制出适应国情的散热器设计选用参数体系，是建筑发展的需要。
